Делитель напряжения на резисторах: формула расчета

Емкостной делитель напряжения

Простейший емкостной делитель напряжения состоит из двух последовательно соединенных конденсаторов и используется для снижения величины U на отдельных элементах электрической цепи.

Делитель постоянного напряжения на конденсаторах чаще всего применяют многоуровневых инверторов напряжения, широко используемых как на электроподвижном составе, так и в других направлениях силовой электроники.

Главная сложность практического применения такой схемы (и всех подобных схем) заключается в невозможности обеспечения равномерного разряда конденсаторов, вследствие чего напряжения на них будет распределяться не поровну. Чем сильнее разряжен один конденсатор по сравнению с другим (иди с другими), тем большая разница в U будет на них, что наглядно отображает формула:

По этой причине подобные схемы крайне нестабильно работают и обязательно предусматривают узлов подзарядки конденсаторов с целью выравнивания напряжения на последних.

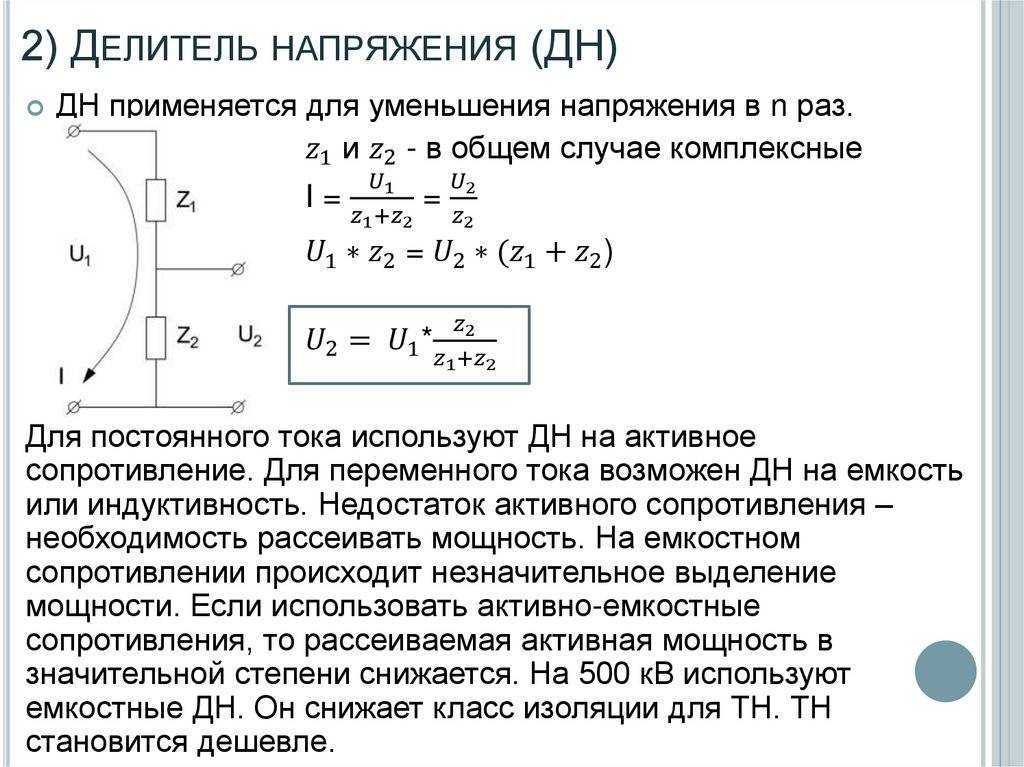

Емкостной делитель напряжения в цепи переменного тока

В радиоэлектронике в большей степени находят применение емкостные делители переменного напряжения.

Конденсатор, как и катушка индуктивности, относится к реактивному элементу, то есть потребляет реактивную мощность от источника переменного тока, в отличие от резистора, который является активным элементов и потребляет исключительно активную мощность.

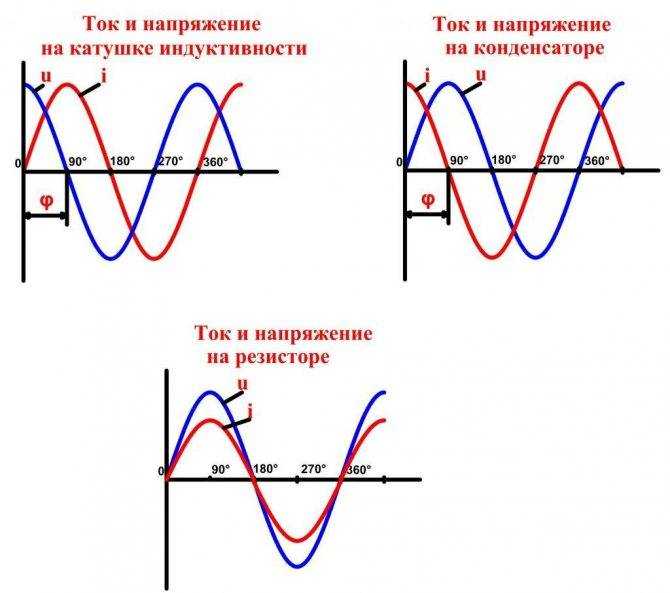

Реактивный элемент

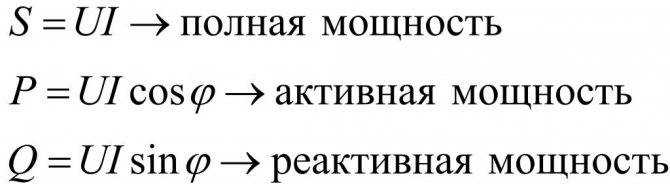

Здесь следует кратко пояснить разницу между активной и реактивной мощностями. Активная мощность выполняет полезную работу и реализуется только в том случае, когда ток и напряжение направлены в одном направлении и не отстают друг от друга, то есть находятся в одной фазе, что имеет место только на резисторе. На конденсаторе ток отстает от напряжения на угол φ = 90°. В результате чего ток напряжение находятся в противофазе, поэтому когда ток имеет максимальное значение напряжение равно нулю, а произведение этих двух величин дают мощность, которая в таком случае равна нулю, так как один из множителей равен нулю. Следовательно, мощность не потребляется.

Аналогичные процессы протекают и в цепи с катушкой индуктивности. Разница лишь в том, что на индуктивности i отстает от u на угол φ = 90°.

Реактивная мощность проявляется только в цепях переменного тока. Она составляет часть полной мощности и определяется по формуле:

Реактивная мощность в отличие от активной, не потребляется нагрузкой, а циркулирует между источником питания и нагрузкой. Поэтому конденсатора и катушка индуктивности являются реактивными элементами, не потребляющими активную мощность и по этой причине они практически не нагреваются.

Расчет сопротивления делителя напряжения на конденсаторах заключается в определении необходимых значений сопротивлений.

Сопротивление конденсатора XC является величиной не постоянной и зависит от частоты переменного тока f и емкости C:

Как видно из формулы, сопротивление снижается с увеличением частоты и емкости. Для постоянного тока, частота которого равна нулю, сопротивление стремится к бесконечности, поэтому, рассматриваемая далее схема емкостного делителя напряжения не применяется постоянном токе.

Для снижения величины uвых, например в два раза, емкости C1 и C2 должны быть равны. Универсальные формулами для определения выходных uвых1 и uвых2 в зависимости от входного и емкостей C1 и C2 имеют вид, аналогичный для резисторных делителей:

Поскольку частота переменного тока для всех конденсаторов одинакова, то формулу можно упростить:

Индуктивный делитель напряжения

В качестве делителей переменного напряжения также, но гораздо реже, применяют катушки индуктивности, которые относятся к реактивным элементам. Однако, в отличие от конденсаторов, которые являются накопителями электрического поля, катушки индуктивности накапливают магнитное поле.

Индуктивное сопротивление зависит от индуктивности L и частоты переменного тока f. С ростом этих параметров сопротивление катушки переменному току возрастает.

XL = 2πfL.

Упрощенный вариант формулы:

Как вы наверняка уже заметили, чтобы рассчитать емкостной делитель напряжения достаточно знать емкости конденсаторов, а индуктивный делитель – индуктивности.

• Делитель напряжения на резисторах
• Инвертор напряжения
• Умножитель напряжения
• Замена электролитического конденсатора

Примеры небольших потенциометров

Ниже показано несколько небольших потенциометров, которые обычно используются в бытовом электронном оборудовании, а также любителями и студентами при построении схем:

Рисунок 17 – Примеры небольших потенциометров

Меньшие устройства слева и справа предназначены для подключения к беспаечной макетной плате или для пайки в печатную плату. Устройства посередине предназначены для установки на плоской панели с проводами, припаянными к каждому из трех выводов.

Ниже показано еще три потенциометра, более специализированных, чем только что показанный набор:

Рисунок 18 – Примеры потенциометров размером побольше

Большое устройство «Helipot» – это лабораторный потенциометр, предназначенный для быстрого и легкого подключения к цепи. Устройство в нижнем левом углу фотографии представляет собой потенциометр того же типа, только без корпуса и поворотного счетного диска. Оба этих потенциометра представляют собой прецизионные устройства, в которых используются многооборотные спиралевидные резистивные ленты и ползунковые механизмы для точной регулировки. Устройство в правом нижнем углу представляет собой потенциометр для монтажа на панели, предназначенный для работы в тяжелых промышленных условиях.

Что такое делитель тока

Какие ассоциации у вас возникают при словосочетании “делитель тока”? У меня сразу возникает ассоциация с делителем потока. Давайте представим себе реку, у которой очень большой поток.

Это поток воды бежит с очень большой скоростью! Он смывает на своем пути камни, землю, деревья. Представьте, что эта река находится рядом с вашим домом. Через год-два ваш дом смоет под чистую! Чтобы этого не произошло, надо ослабить течение реки, чтобы ее поток был слабый. Например как здесь:

Но как это сделать? А почему бы нам не прорыть большой канал, чтобы бОльшая часть воды текла через него. А это хорошая идея не так ли?

Весь смак заключается в том, что в каждой отдельной речке скорость воды будет меньше. В электротехнике и электронике все тоже самое! Река – это провод, сила потока – это сила тока, ширина реки – сопротивление, напряжение – угол наклона реки. Все элементарно и просто!

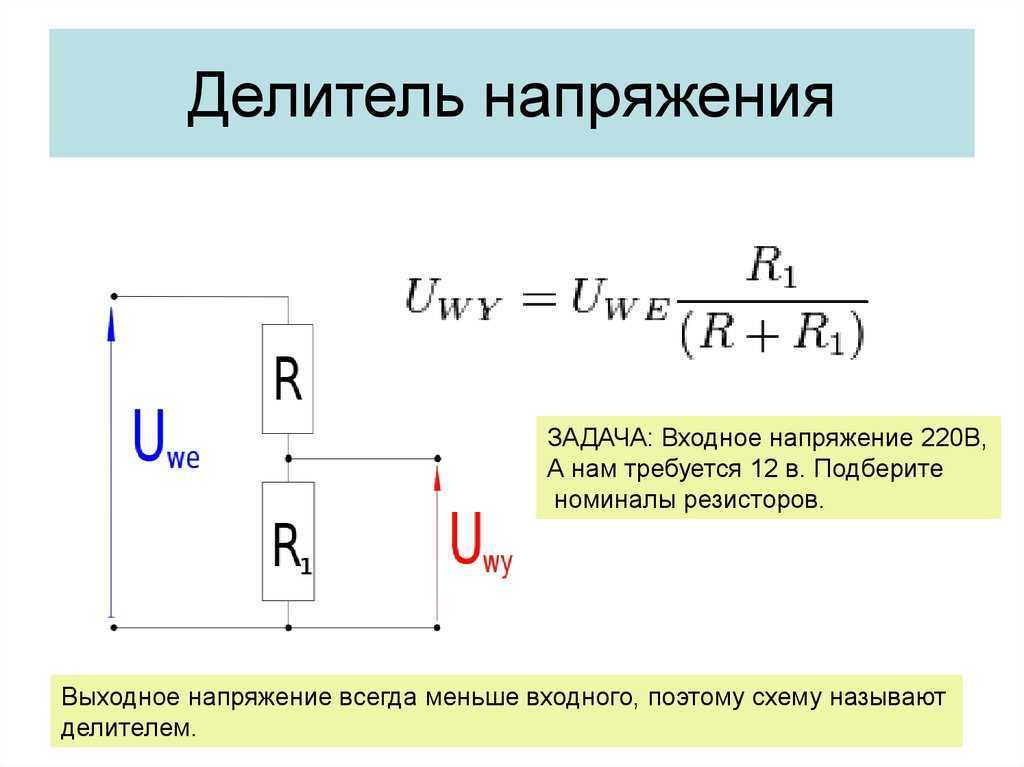

Формула для расчета делителя напряжения

Начинающие радиолюбители часто задаются главным вопросом, как правильно рассчитать напряжение после резистора. Для этого необходимо знать, какой ток пойдет по цепи. В простейших схемах постоянного тока его вычисляют по линейному закону Ома. Формула расчета выглядит U=I*R, где:

• U — напряжение, В;
• I — ток, А;

В цепях с синусоидальным током, где присутствует реактивное сопротивление катушки или конденсатора, формула выглядит как R=1/(2*pi*f*L) и R=1/(2*pi*f*C) соответственно. В формуле использованы показатели:

График зависимости показателей от сопротивления

• R — реактивное сопротивление;
• R — сопротивление, Ом.
• pi — постоянное число Пи, равное 3,14;
• f — частота, Гц;
• L — индуктивность катушки, Генри;
• C — емкость конденсатора, Фарад.

Получив в расчетах внутреннюю резистивность элементов, далее можно воспользоваться линейной формулой для вычисления выходного значения.

На резисторе

В схеме делителя всегда участвует не меньше двух узлов нагрузки. Их коэффициенты могут быть равны другу, но и отличаться. Поэтому порой возникает необходимость получить номинал выходного вольтажа для каждого из них. Для этого используют всем известную формулу закона Ома: U=I*R.

Вам это будет интересно Описание установленной и расчетной мощности

После резистора

Для расчета показателя после резистора необходимо учитывать номиналы обоих элементов, так как они работают совместно друг с другом. Применив закон Ома, получается следующая формула: Uвых=Uпит*R1/(R1+R2), где:

• Uвых — вольтаж на выходе, В;
• Uпит — входной вольтаж, В;
• R1 — первый узел, Ом;
• R2 — второй узел, Ом.

Падение потенциалов за резистором рассчитывают для каждого узла в отдельности. То есть для второго элемента формула будет выглядеть так: Uвых=Uпит*R2/(R1+R2).

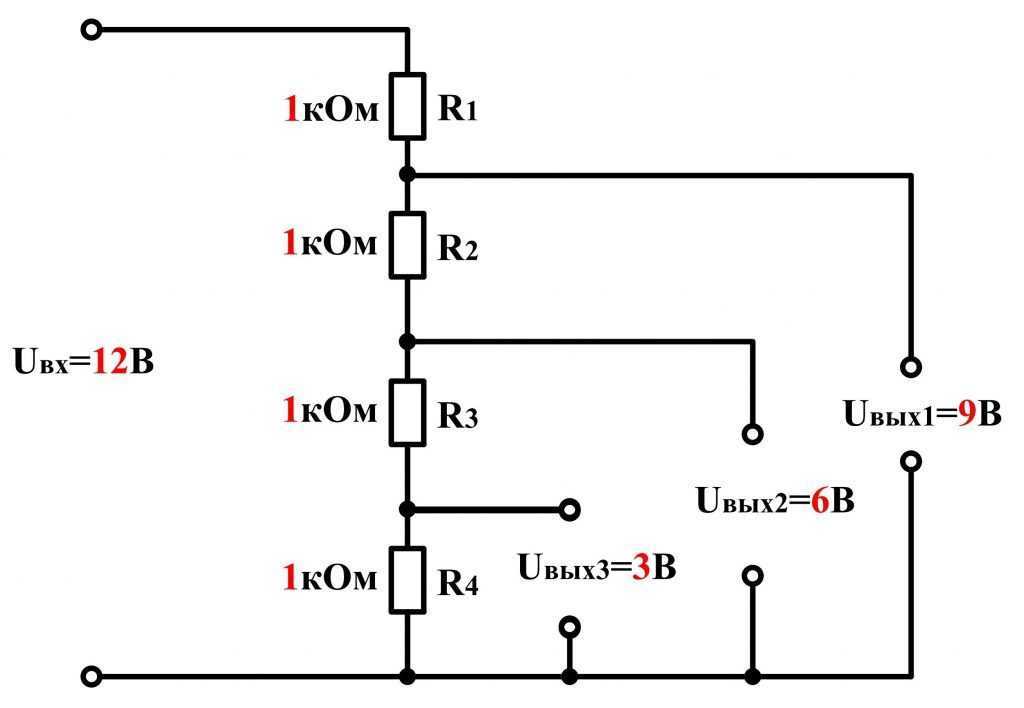

Делитель позволяет разработчикам получить несколько номинальных значений выходного напряжения от одного питающего источника. По этой причине схема получила широкое применение в электронике как в понижающих блоках питания, так и в качестве интегрированного узла электроцепи.

Что такое правило делителя напряжения?

Делитель напряжения

В среднем, входное напряжение делится на элементы, когда несколько элементов цепи соединены последовательно.

Аналогично, когда вы соединяете несколько элементов цепи параллельно, ток также разделится между компонентами.

Следовательно, для параллельных цепей мы используем правило делителя тока, а для последовательной цепи при анализе курса применяем правило делителя напряжения.

Правило делителя напряжения, другое название правило делителя потенциала, играет важную роль в анализе цепи, так как помогает нам рассчитать индивидуальное напряжение элементов.

В зависимости от элементов, используемых в цепи, правило делителя напряжения будет делиться на три категории.

А именно;

 Индуктивный делитель напряжения

 Емкостной делитель напряжения

 Резистивный делитель напряжения

Давайте рассмотрим каждую из них подробнее.

Правило делителя напряжения для резистивных цепей

Чтобы понять правило резистивного делителя напряжения, давайте воспользуемся схемой с парой резисторов, соединенных последовательно с источником напряжения.

Поскольку вы соединили резисторы последовательно, через них (резисторы) протекает одинаковый ток.

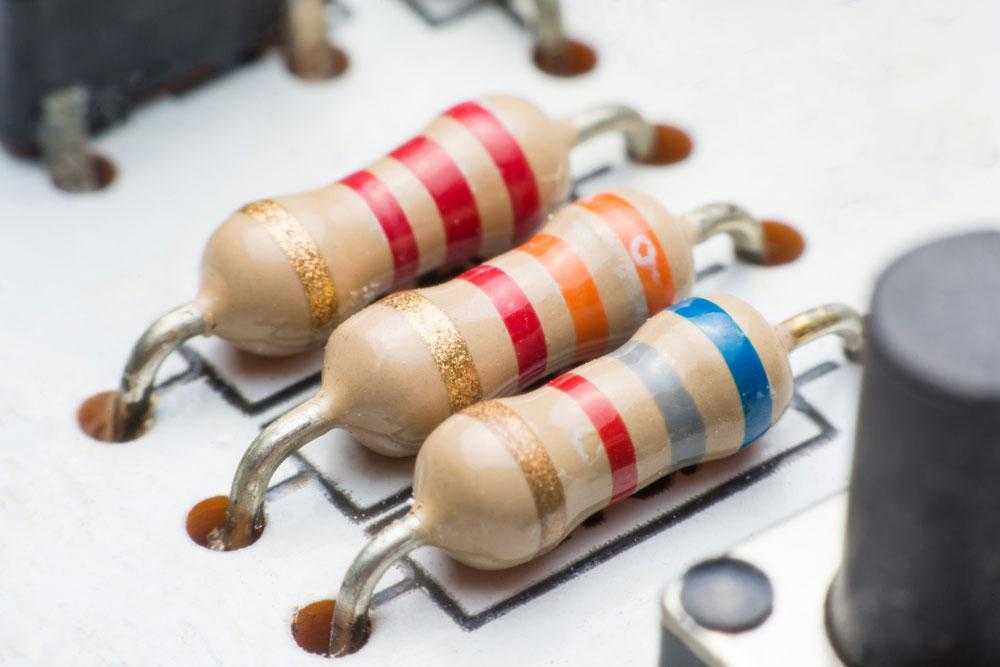

Резисторы

Однако резисторы имеют противоположное напряжение; входное напряжение цепи расщепляется на пару резисторов. Кроме того, сопротивление напрямую влияет на величину отдельного напряжения.

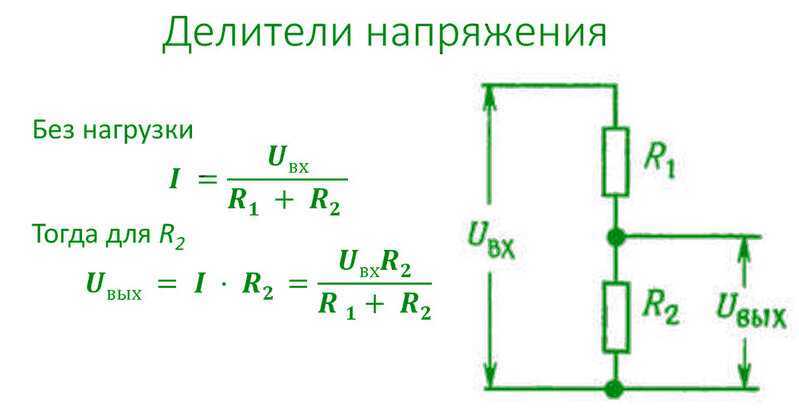

Ниже приведена схема, которую вы можете использовать для дальнейшего понимания:

Резистивная цепь

Согласно приведенной выше схеме, резисторы R1 и R2 соединены последовательно с VS (источником напряжения). Источник напряжения обеспечивает общий ток в 1 ампер.

Тем не менее, проектировщик соединил все элементы последовательно, следовательно, получится контур, и ток, проходящий через них, будет оставаться постоянным на уровне 1 ампера.

Теперь, чтобы рассчитать суммарное напряжение, можно воспользоваться формулой;

V

S

 =

V

R

1

 +

V

R

2

 … (1)

Где,

VR1 представляет собой напряжение через резистор R1, а VR2 представляет собой напряжение через резистор R2. Кроме того, все подаваемое напряжение делится между этими двумя резисторами. Таким образом, вы можете получить суммарное напряжение, сложив VR1 и VR2.

Следуя закону ОВМ;

VR1= IR1+IR2…. (2)

Таким образом, из уравнений (1) и (2);

 VS= IR1+IR2

VS= I(R1+R2)

Далее подставим значение первого тока в уравнение (2)

VR1 = IR1

Аналогично

VR2 = IR2

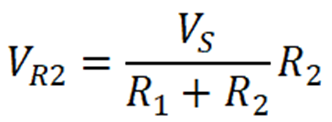

Таким образом, правило делителя напряжения для резистивной цепи противоречит правилу делителя тока.

Правило делителя напряжения для индуктивных цепей

При последовательном соединении трех или более индукторов в цепи ток, протекающий через индукторы, остается постоянным. Тем не менее, напряжение источника распространяется на все индукторы.

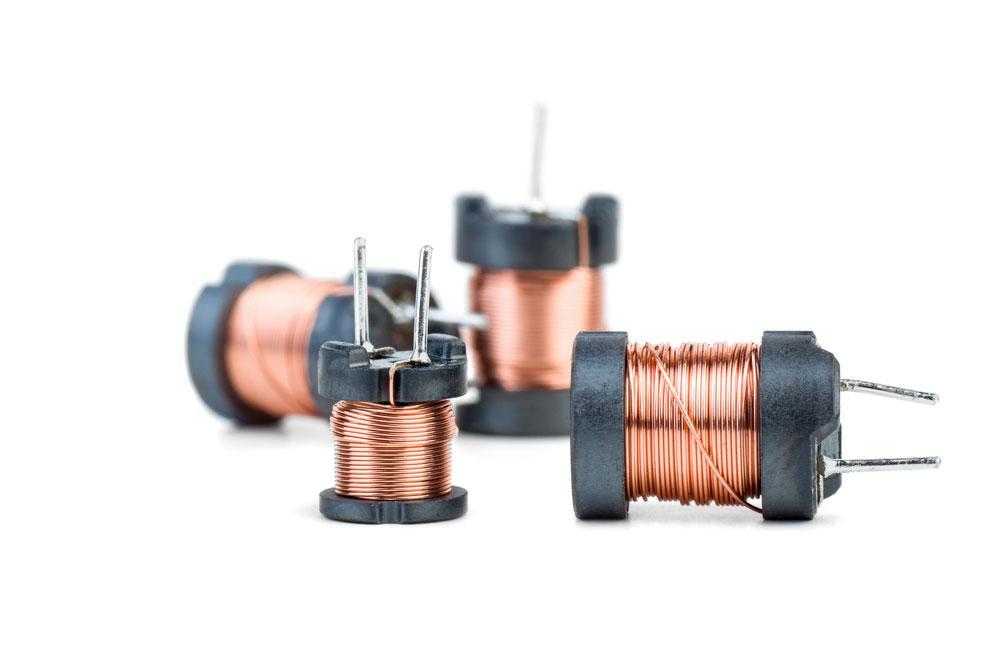

Индукторы

Поэтому вы можете использовать правило делителя напряжения индуктора для расчета величины напряжения на отдельном индукторе.

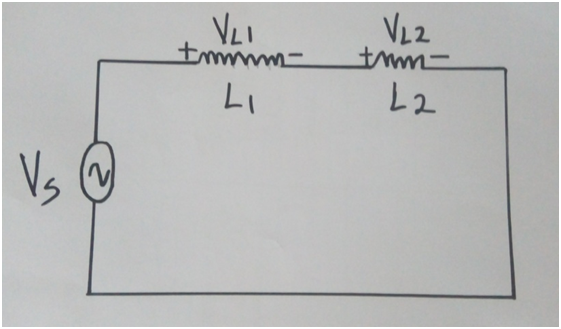

 Индуктивная цепь

На приведенной выше схеме дизайнер соединил оба индуктора L1 и L2 в последовательном режиме. Кроме того, VL1 представляет напряжение через L1, и аналогично, VL2 представляет напряжение через L2. VS показывает напряжение питания.

Чтобы найти VL1 и VL2, мы используем правило делителя напряжения индуктора. Как вы уже знаете, уравнение для напряжения индуктора имеет вид;

Где Leq равна суммарной индуктивности цепи, в нашем примере инженер-электрик соединил индукторы последовательно. Таким образом, суммарная индуктивность является комбинацией двух индуктивностей;

Leq = L1+ L2

Из уравнения (3);

Напряжение через индуктор L1 равно;

Аналогично, напряжение через индуктор L2 равно;

Таким образом, можно сделать вывод, что правило делителя напряжения для индуктора аналогично резисторам.

Правило делителя напряжения для емкостных цепей

Давайте воспользуемся приведенной ниже схемой для расчета правила делителя напряжения для конденсатора.

Емкостная цепь

Где;

Инженер установил пару конденсаторов последовательно с VS, напряжением источника. Далее, напряжение источника разделяется на два. Одно проходит через конденсатор C1, а другое — через конденсатор C2.

Конденсаторы

Кроме того, VC1 представляет собой напряжение через конденсатор C1, а VC2 обозначает напряжение через конденсатор C2.

Таким образом, суммарная емкость составляет

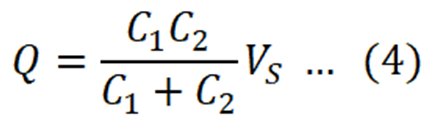

Суммарный заряд, обеспечиваемый источником: Q = Ceq VS, что по существу является

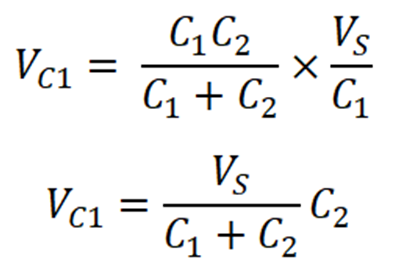

Напряжение на конденсаторе C1;

VC1 = Q1/ C1

Напряжение конденсатора C2;

VC2 = Q2 / C2

В целом, отдельное напряжение через конденсатор — это отношение противоположной емкости, умноженное на общую емкость и общее напряжение.

Есть ли умножители напряжения?

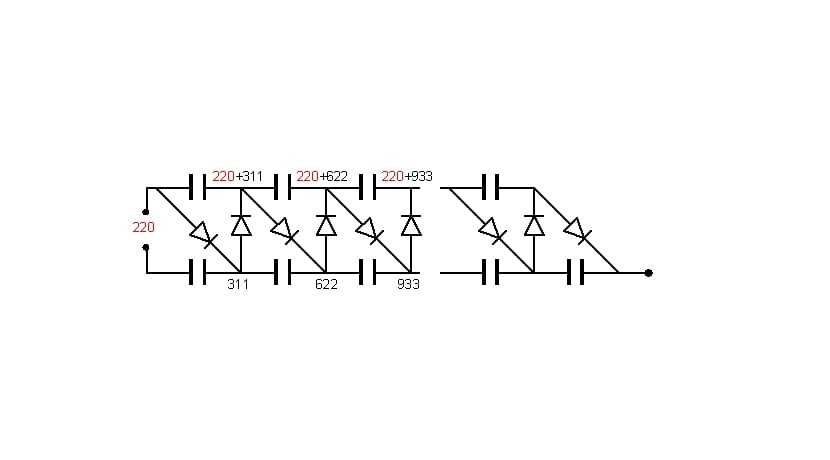

Да, есть умножители напряжения. В этом случае это также простая схема, включающая параллельно диоды. Это дает обратный эффект, умножая входное напряжение на различные коэффициенты, чтобы получить более высокие напряжения. Фактически, это принцип, используемый в известных инверторах ноутбуков, которые сильно нагреваются, оставляя более горячую область за экраном …

те инверторы — это не что иное, как схема с включенными параллельно диодами для увеличения мощности, обеспечиваемой аккумулятором портативного компьютера, для питания некоторых типов панелей дисплея. На каждом этапе он набирает напряжение, пока не достигнет искомого высокого напряжения, вы даже можете заставить батарею в несколько вольт получить сотни или тысячи вольт.

Другие делители / множители

Очевидно электроника сильно продвинулась и это позволяет интегрировать схемы этого типа в единую микросхему. Кроме того, на рынке есть много производителей, которые реализуют другие типы делителей и умножителей в той же схеме. Те делители и умножители, о которых я говорю, являются тактовыми частотами. Но вы должны знать, что есть еще множители и делители интенсивности и т. Д.

5.1. Общие сведения

В настоящее время в усилительной технике наиболее хорошо используются биполярные (БТ) и полевые (ПТ) транзисторы. Для построения усилителей используются ИМС. При этом ИМС при определённых условиях можно рассматривать в целом как некоторый самостоятельный своеобразный усилительный элемент (прибор).

В цепях питания усилительных элементов (УЭ) обычно протекают переменные токи и постоянные составляющее токов. Режим работы УЭ при отсутствии сигнала на его входе называют режимом по постоянному току.

Рис. 5.1. Цепи питания электродов биполярного транзистора для схемы с общим эмиттером.

На рис. 5.1. показаны цепи питания БТ для случая, когда напряжение (ток) смещения (i_Б0) создаётся отдельным источником питания Е_СМ. Резистор R_СМ в данной схеме является ограничивающим величину тока базы (смещения) i_Б0. В выходной электрод включен второй, основной источник питания Е_П. С помощью резистора R_К обеспечивается необходимый режим работы транзистора.

Для данной схемы напряжение коллектор-эмиттер U_КЭ (U_К0) будет равно:

U_К0 = Е_П – i_К0·R_К ;

в цепи эмиттера протекает сумма токов i_Б0 и i_К0:

i_Э0 = i_Б0 + i_К0.

Ёмкость С_Р является разделительной. Для расчета используют семейство статических характеристик, рис. 5.2:

Рис. 5.2. Семейство входных а) и выходных б) статических характеристик для схемы с общим эмитером

Р.Т. – рабочая точка.

Использовать два источника питания для маломощных каскадов усиления нерационально. Поэтому практические схемы обычно имеют один источник питания Е_П, а смещение и стабилизацию обеспечивают с помощью специальных цепей, называемых цепями смещения и стабилизации. Для этой же цели разработаны специальные схемы, к рассмотрению которых мы перейдём.

Как работает делитель напряжения

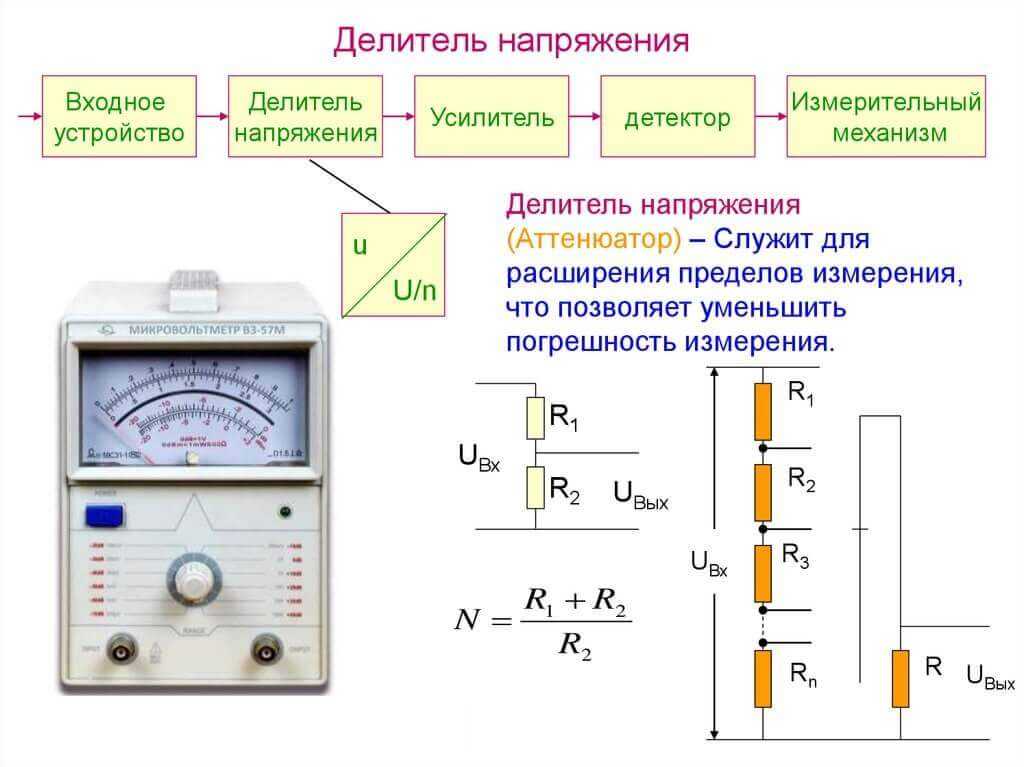

Делитель напряжения это устройство, осуществляющее регулировку выходного напряжения по отношению значения входного напряжения, в соответствии с коэффициентом передачи. То есть, из большего значения получается меньшее, а само напряжение бывает постоянным или переменным. Самая простая схема делителя напряжения состоит как минимум из двух сопротивлений. Если их сопротивления равны между собой, то и падения напряжения будут одинаковыми. Поэтому, по закону Ома напряжение на выходе прибора будет ровно в два раза ниже, чем на входе. В других случаях для расчетов падения напряжений используются формулы.

Основной функцией делителя напряжения в электрических цепях является снижение напряжения и получение нескольких его значений с фиксированными показателями на различных участках. Его основой служат резисторы или реактивные сопротивления в количестве два и более элементов.

Простейший делитель представляется в виде двух участков цепи, называемых плечами. Верхним плечом считается участок между нулевой точкой и положительным напряжением, а нижним – участок между нулевой точкой и минусом. После того как определены исходные данные, можно сделать самый простой расчет делителя напряжения.

В качестве примера рассматриваются два резистора, соединенные последовательно. К ним подается напряжение U, которое может быть переменными или постоянным. После этого в действие вступает закон Ома, когда при последовательном соединении резисторов, общее сопротивление составит сумму их номиналов. В виде формы это будет выглядеть следующим образом: I = U/Rобщ, в которой Rобщ = R1+R2. Следовательно, I = U/(R1+R2).

Сила тока при последовательно соединенных резисторов, будет одинаковой на всех участках цепи. Если у каждого резистора имеется собственное значение сопротивления, то по закону Ома у них образуются совершенно разные напряжения. Сопротивлению R1 соответствует напряжение U1, а сопротивлению R2 – напряжение U2. В результате получается следующая ситуация, выраженная формулой I = U2/R2 = U1/R1 = U/(R1+R2). Для того, чтобы найти значения напряжений U1 и U2, необходимо выполнить такие действия: U1 = U x R1/(R1+R2) и U2 = U x R2/(R1+R2). Если правые части каждого уравнения сложить друг с другом, то в результате получится значение входящего напряжения U, состоящее из суммы напряжений U1 и U2, то есть U = U1 + U2. Это значит, что сумма падений напряжений на всех последовательно соединенных резисторах, будет равна напряжению источника питания, то есть входящему напряжению. Таким образом, данное выражение есть ни что иное, как формула делителя напряжения. Практически получается, что входящее напряжение U оказалось разделенным на два напряжения с собственными значениями – U1 и U2.

Во многих случаях необходимо, чтобы процесс разделения напряжения осуществлялся плавно. С этой целью был изобретен прибор – переменный резистор. Работа устройства происходит по установленной схеме. Два крайних контакта обладают постоянным сопротивлением, а сопротивление среднего контакта относительно крайних контактов будет изменяться в зависимости от направления вращения регулятора. С помощью переменных резисторов добавляется громкость в звуковых колонках, у радиоприемников и телевизоров старых марок.

схема и расчёт [Амперка / Вики]

Для того, чтобы получить из исходного напряжения лишь его часть используется делитель напряжения (voltage divider). Это схема, строящаяся на основе пары резисторов.

В примере, на вход подаются стандартные 9 В. Но какое напряжение получится на выходе Vout? Или эквивалентный вопрос: какое напряжение покажет вольтметр?

Ток, протекающий через R1 и R2 одинаков пока к выходу Vout ничего не подключено. А суммарное сопротивление пары резисторов при последовательном соединении:

Таким образом, сила тока протекающая через резисторы

Теперь, когда нам известен ток в R2, расчитаем напряжение вокруг него:

Или если отавить формулу в общем виде:

Так с помощью пары резисторов мы изменили значение входного напряжения с 9 до 5 В. Это простой способ получить несколько различных напряжений в одной схеме, оставив при этом только один источник питания.

Применение делителя для считывания показаний датчика

Другое применение делителя напряжения — это снятие показаний с датчиков. Существует множество компонентов, которые меняют своё сопротивление в зависимости от внешних условий. Так термисторы меняют сопротивление от нуля до определённого значения в зависимости от температуры, фоторезисторы меняют сопротивление в зависимости от интенсивности попадающего на них света и т.д.

Если в приведённой выше схеме заменить R1 или R2 на один из таких компонентов, Vout будет меняться в зависимости от внешних условий, влияющих на датчик. Подключив это выходное напряжение к аналоговому входу Ардуино, можно получать информацию о температуре, уровне освещённости и других параметрах среды.

Значение выходного напряжения при определённых параметрах среды можно расчитать, сопоставив документацию на переменный компонент и общую формулу расчёта Vout.

Подключение нагрузки

С делителем напряжения не всё так просто, когда к выходному подключения подключается какой-либо потребитель тока, который ещё называют нагрузкой (load):

В этом случае Vout уже не может быть расчитано лишь на основе значений Vin,

R1 и R2: сама нагрузка провоцирует дополнительное падение напряжения (voltage drop). Пусть нагрузкой является нечто, что потребляет ток в 10 мА при предоставленных 5 В. Тогда её сопротивление

В случае с подключеной нагрузкой следует рассматривать нижнюю часть делителя, как два резистора соединённых параллельно:

Подставив значение в общую формулу расчёта Vout, получим:

Как видно, мы потеряли более полутора вольт напряжения из-за подключения нагрузки. И тем ощутимее будут потери, чем больше номинал R2 по отношению к сопротивлению L. Чтобы нивелировать этот эффект мы могли бы использовать в качестве R1 и R2 резисторы, например, в 10 раз меньших номиналов.

Пропорция сохраняется, Vout не меняется:

А потери уменьшатся:

Однако, у снижения сопротивления делящих резисторов есть обратная сторона медали. Большое количество энергии от источника питания будет уходить в землю. В том числе при отсоединённой нагрузке. Это небольшая проблема, если устройство питается от сети, но — нерациональное расточительство в случае питания от батарейки.

Кроме того, нужно помнить, что резисторы расчитаны на определённую предельную мощьность. В нашем случае нагрузка на R1 равна:

А это в 4-8 раз выше максимальной мощности самых распространённых резисторов! Попытка воспользоваться описанной схемой со сниженными номиналами и стандартными 0.25 или 0.5 Вт резисторами ничем хорошим не закончится. Очень вероятно, что результатом будет возгарание.

Применимость

Делитель напряжения подходит для получения необходимого заниженного напряжения в случаях, когда подключенная нагрузка потребляет небольшой ток (доли или единицы миллиампер). Примером подходящего использования является считывание напряжения аналоговым входом микроконтроллера, управление базой/затвором транзистора.

Делитель не подходит для подачи напряжения на мощных потребителей вроде моторов или светодиодных лент.

Чем меньшие номиналы выбраны для делящих резисторов, тем больше энергии расходуется впустую и тем выше нагрузка на сами резисторы. Чем номиналы больше, тем больше и дополнительное (нежелательное) падение напряжения, провоцируемое самой нагрузкой.

Если потребление тока нагрузкой неравномерно во времени, Vout также будет неравномерным.

wiki.amperka.ru

Выходное сопротивление

Яркий пример выходного сопротивления — это закон Ома для полной цепи, в котором есть так называемое «внутреннее сопротивление».

Что мы имели? У нас был автомобильный аккумулятор, с помощью которого мы поджигали галогеновую лампочку. Перед тем, как цеплять лампочку, мы замеряли напряжение на клеммах аккумулятора:

И как только подсоединяли лампочку, у нас напряжение на аккумуляторе становилось меньше.

Разница напряжения, то есть 0,3 В (12,09 -11,79) у нас падало на так называемом внутреннем сопротивлении r . Оно же и есть ВЫХОДНОЕ СОПРОТИВЛЕНИЕ. Его также называют еще сопротивлением источника или эквивалентным сопротивлением.

У всех аккумуляторов есть это внутреннее сопротивление r, и «цепляется» оно последовательно с источником ЭДС ( Е ).

Рис. 13 — Внутреннее сопротивление аккумулятора

Выходным сопротивлением обладают все источники питания. Это может быть блок питания, генератор частоты, либо вообще какой-нибудь усилитель.

В теореме Тевенина говорилось, что любую цепь, которая имеет две клеммы и содержит в себе много различных источников ЭДС и резисторов разного номинала можно привести к источнику ЭДС с каким-то значением напряжения ( Eэкв ) и с каким-то внутренним сопротивлением ( Rэкв ).

Eэкв— эквивалентный источник ЭДС

Rэкв— эквивалентное сопротивление

То есть получается, если какой-либо источник напряжения питает нагрузку, значит, в источнике напряжения есть ЭДС и эквивалентное сопротивление, оно же выходное сопротивление.

В режиме холостого хода (то есть, когда к выходным клеммам не подцеплена нагрузка) с помощью мультиметра мы можем замерить ЭДС ( E ). С замером ЭДС вроде бы понятно, но вот как замерить Rвых ?

В принципе, можно устроить короткое замыкание. То есть замкнуть выходные клеммы толстым медным проводом, по которому у нас будет течь ток короткого замыкания Iкз .

Рис. 15 — Ток короткого замыкания

В результате у нас получается замкнутая цепь с одним резистором. Из закона Ома получаем, что

Но есть небольшая загвоздка. Теоретически — формула верна. Но на практике я бы не рекомендовал использовать этот способ. В этом случае сила тока достигает бешенного значения, да вообще, вся схема ведет себя неадекватно.

Есть другой, более безопасный способ. Не буду повторяться, просто скопирую со статьи закон Ома для полной цепи, где мы находили внутреннее сопротивление аккумулятора. В той статье, мы к акуму цепляли галогеновую лампочку, которая была нагрузкой R. В результате по цепи шел электрический ток. На лампочке и на внутреннем сопротивлении у нас падало напряжение, сумма которых равнялась ЭДС.

Итак, для начала замеряем напряжение на аккумуляторе без лампочки (рис. 17).

Так как у нас в этом случае цепь разомкнута (нет внешней нагрузки), следовательно сила тока в цепи I равняется нулю. Значит, и падение напряжение на внутреннем резисторе Ur тоже будет равняться нулю. В итоге, у нас остается только источник ЭДС, у которого мы и замеряем напряжение. В нашем случае E = 12,09 В.

Как только мы цепанули нагрузку, то у нас сразу же упало напряжение на внутреннем резисторе и на нагрузке, в данном случае на лампочке:

Сейчас на нагрузке (на галогенке) у нас упало напряжение

следовательно, на внутреннем резисторе падение напряжения составило

Дополнение схем

При создании схем УНЧ, инженерам необходимо занижение высоковольтного значения тока для обеспечения нормальной работы транзистора. Справится с этой задачей помогает делитель. Например, такое резисторное устройство используется для питания базового контакта транзистора. Таким образом создается обратная отрицательная связь по электрическому току, которая возникает благодаря наличию резистора R3. Схема усилителя каскада по схеме с ОЭ представлена на рисунке ниже.

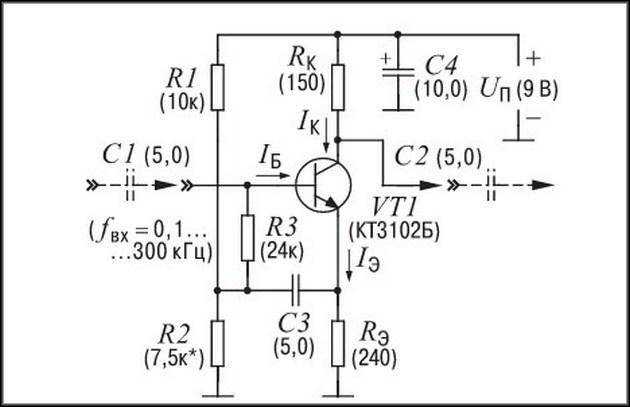

При проектировании стабилизаторов используется стабилитрон, как часть балансного делителя. Такая схема помогает снизить нагрузку на устройство, значительно выровнять выходной ток. Стабилитрон, как и диод работает на пробой, если обратный ток достигает определенной величины.

Основное отличие заключается в том, что при повышении порогового значения, в стабилитроне не происходит теплового, электрического пробоя из-за линейной разности потенциалов.
