Принципы работы
Измерение параметров газообразной или жидкой среды выполняется несколькими способами, основанными на следующих принципах работы:
- Пружинные манометры (с трубкой Бурдона). Приборы используются для промышленного измерения давления с помощью кольцеобразной трубки с овальным сечением и одним незакрепленным кольцом. Измеряемая среда действует на внутреннюю поверхность трубки, и движение незакрепленного конца передается на стрелку.
- Мембранные. В данных приборах деформируется чувствительная гофрированная мембрана. Усилие от мембраны передается к тяге, а через нее – на стрелку. Использование мембранных изделий ограничено средами с малым давлением. С другой стороны, они способны работать в агрессивной среде, ведь на мембрану можно нанести защитное покрытие.
- Электроконтактного типа. Измерения проводятся при помощи двух электрических контактов, один из которых настроен на максимальное значение, второй – на минимальное. Электроконтактные приборы подходят для автоматической работы: подачи сигнала, регулировки или блокировки.
Ударопрочный манометр БурдонаИсточник nazya.com
Пружинные и мембранные манометры входят в обширную группу деформационных устройств, то есть, основанных на измерении величины деформации упругого элемента. В группу также входят, например сифонные модели, где сифон имеет вид тонкостенного гофрированного сосуда цилиндрической формы. В любой модели имеется передаточный механизм, преобразующий деформацию в линейное или угловое перемещение стрелки на шкале.
Кроме указанных разновидностей, существуют жидкостные и поршневые манометры. В жидкостных моделях давление определяется по уровню столба жидкости, которая находится в сообщающихся сосудах. В поршневых моделях имеется свободно передвигающийся поршень, а давление определяют по усилию, создаваемому калиброванными грузами.
Как выглядит манометр
Современный цифровой манометр представляет собой дисплей в пластиковом или металлическом корпусе, снабженный кнопкой Вкл/Выкл (ON/OFF) и показывающий величину давления.
По результатам измерения на электронном дисплее загораются значения давления. На корпусе обязательно наносится заводская маркировка и дата производства устройства. Манометр состоит всего из нескольких деталей и рекомендуется к использованию в домашних условиях.

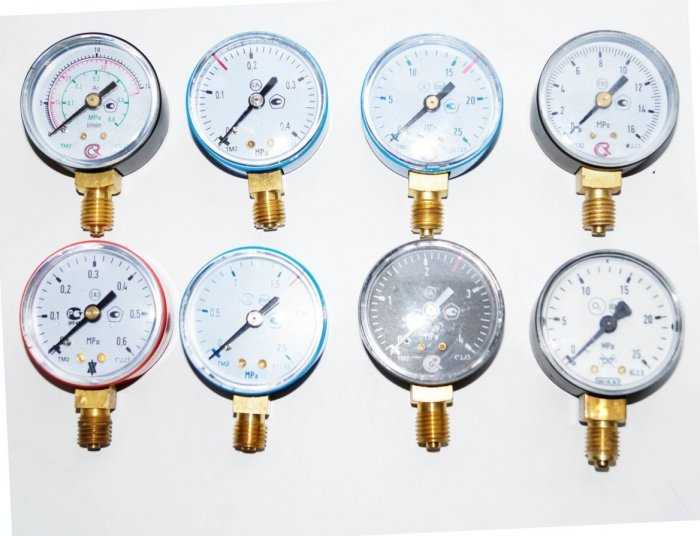

Пружинный манометр, который считается классическим вариантом устройства, представляет собой круглый циферблат в корпусе со стрелкой. Стрелка показывает на шкале результаты измерений.
В качестве чувствительного элемента применяется полая трубка с овальным или эллипсоидным сечением (трубка Бурдона). Когда на эту трубку действует давление, она деформируется (разгибается при увеличении давления и сгибается при его уменьшении).
С одной стороны трубка полностью запаяна, с другого конца размещается штуцер для измерения величины давления. Запаянный конец соединен с механизмом передачи. Эксперты утверждают, что этот вариант лучше всего, потому что он не зависит от электроники.
В конструкцию прибора входят следующие элементы:
- Пластиковый или металлический корпус;
- Шкала с делениями, которые показывают величину давления газа или жидкости;
- Подвижная стрелка, наподобие часовой;
- Шестеренки;
- Зубчатый сектор.
Между зубчатым сектором и шестеренками стоит пружинка, она требуется для исключения мертвого хода. Узнать о том, какое давление показывает манометр, можно посмотрев на его измерительные деления шкалы. Обозначенные деления манометра соответствует силе давления газа или жидкости.
Шкала измерения показывает результат в паскалях (русское обозначение Па, международное Pa), барах или атмосферах. Это наиболее часто используемые единицы измерения давления
При этом неважно, где происходят измерения — в газообразной или жидкой среде
Обычно в современных магазинах можно выбрать и купить электронный прибор для измерения, но на производстве, иногда, до сих пор применяются механические модели, так как они более точные и работают без сбоев.
Как работает U образный манометр?
U-образный манометр – это жидкостный манометр, состоящий из сообщающихся сосудов, в которых измеряемое давление определяют по одному или нескольким уровням жидкости/16/. В U-образных стеклянных манометрах свободный конец трубки сообщается с атмосферой, а к другому концу подводится измеряемое давление.
Жидкостный U -образный манометр предназначен для измерения низкого давления газообразной среды (от 0 до 5 кПа). Принцип действия U-образного манометра: измеряемое давление уравновешивается высотой столба затворной жидкости: Ризб = (h 1 + h 2) r, где r — плотность затворной жидкости, h 1 — отметка, на которую опустилась затворная жидкость ниже нуля, h 2 — отметка, на которую поднялась жидкость в другом колене.
Таблицы перенасыщенного пара
Информацию о перенасыщенном паре нельзя получить из обычных таблиц насыщенного пара, для этого существуют специальные таблицы перенасыщенного пара. Происходит это потому, что температура перенасыщенного пара в отличии от температуры насыщенного может существенно меняться при одном и том же давлении.
В действительности, количество возможных комбинаций температуры и давления настолько велико, что даже теоретически не представляется возможным собрать их в одной таблице. В результате для перегретого пара используется общая сводная таблица данных о температуре и давлении.
Пример таблицы перенасыщенного пара
В приведенной выше таблице есть данные об удельном объёме (Vg), удельной энтальпии (Hg) и удельном тепле (Sg) при типичных значениях давления и температуры.
Преимущества и недостатки
Жидкостные манометры имеют как сильные, так и слабые стороны. При их использовании удается оптимизировать капитальные и эксплуатационные издержки на контрольно-измерительные мероприятия. В то же время следует помнить о возможных рисках и уязвимых местах таких конструкций.
Среди ключевых преимуществ измерительных приборов с жидкостным наполнением следует отметить:
- Высокая точность измерений. Приборы с низким уровнем погрешности могут использоваться в качестве образцовых для поверки различного контрольно-измерительного оборудования.
- Простота использования. Инструкция по использованию прибора является предельно простой и не содержит каких-либо сложных или специфических действий.
- Невысокая стоимость. Цена жидкостных манометров значительно ниже по сравнению с другими типами оборудования.
- Быстрый монтаж. Подключение к целевым трубопроводам производится с помощью подводящих устройств. Осуществление монтажа/демонтажа не требует специального оборудования.
- Резкий скачок давления может привести к выбросу рабочей жидкости.
- Возможность автоматической фиксации и передачи результатов измерений не предусмотрена.
- Внутреннее устройство жидкостных манометров определяет их повышенную хрупкость
- Приборы характеризуются достаточно узким диапазоном измерений.
- Корректность измерений может быть нарушена некачественной очисткой внутренних поверхностей трубок.
Какое давление измеряет обычный манометр?
Обычный манометр обычно измеряет избыточное давление. Избыточное давление, или давление сверх атмосферного, определяется как разница между атмосферным давлением и давлением в измеряемой среде.
Манометр состоит из двух основных компонентов: упругого элемента и шкалы. Упругий элемент, обычно представлен в виде пружины или мембраны, деформируется под воздействием давления среды. Эта деформация передается через механизмы манометра на шкалу, где она отображается в виде значения давления.
Манометры могут быть калиброваны для измерения различных давлений, включая давление газа, пара, жидкости и воздуха. Некоторые манометры могут также измерять абсолютное давление, которое учитывает атмосферное давление как базовое значение.
Обычно манометры имеют диапазон измерения, который позволяет пользователю выбирать подходящий манометр для конкретного применения. Например, для измерения высокого давления могут использоваться манометры с большим диапазоном измерения, а для низкого давления — с меньшим.
Обычные манометры легко использовать и обладают надежностью и простотой в обслуживании. Они широко применяются в различных областях, таких как промышленность, автомобильная промышленность, медицина и многое другое.

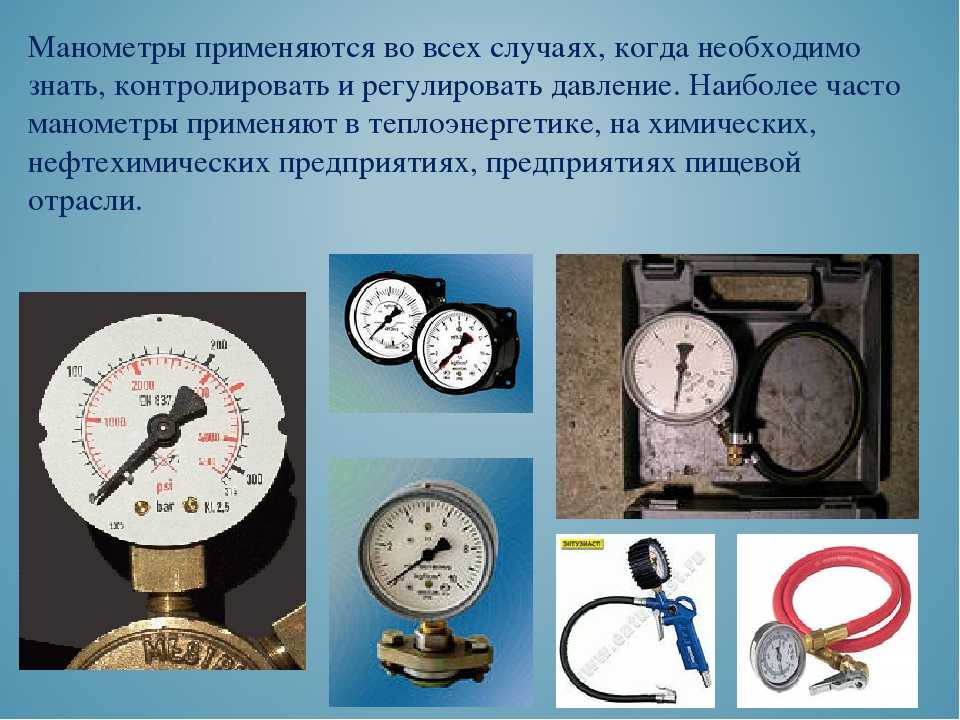

Область применения и принцип действия манометров
Применение манометров в различных модификациях и специального назначения можно заметить в самых разных сферах.
Если говорить о промышленной сфере применения, то указанный прибор широко применяется в различных производственных пневмоагрегатах, в нефти и газодобывающей промышленности, в железнодорожных гидроузлах, в контроле работы двигателей морских судов и пр.
В промышленном применении манометр является действительно незаменимым элементом системы контроля. Так как, прибор сигнализирует о слишком высоком или недостаточном давлении воды, пара, газа или другой активной среды. А потому помогает предотвратить взрывы и опасные техногенные катастрофы, аварии из-за разрушения емкостей с опасными веществами. К примеру, аммиаком, газом или горячим паром.
Помимо использования измерительного прибора в промышленности, обыватель имеет возможность часто наблюдать работу указанного прибора в быту.
К примеру, манометры широко используются в обслуживании бытовых систем отопления, кондиционирования или при обычном измерении давления воздуха в автомобильных шинах.
Принцип работы манометра
Большинство выпускаемых манометров универсально и подходит для применения в различных средах.
Классический принцип действия прибора основан на уравновешивании измеряемого давления рабочей среды силой упругой деформации трубчатой пружины или двухпластинчатой мембраны, один конец которой запаян в держатель, а другой через тягу связан с механизмом, который преобразует линейное перемещение чувствительного элемента в круговое движение стрелки манометра.
Принцип работы манометра
Нельзя не отметить, что описанный принцип действия манометра является базовым, дающим представление о его работе.
В зависимости от области применения измерительного прибора он может иметь гораздо более сложную внутреннюю конструкцию с другим типом механизма для снятия показаний давления.
Здесь можно выделить пять стандартных групп манометров.
Электроконтактные
Необходимы для автоматического контроля давления и его мгновенной регулировки. В основе конструкции – две подвижные стрелки, которые устанавливаются на минимальные и максимальные показатели давления.
При достижении одной из граничных величин электрическая цепь замыкается, и ПУ получает сигнал для сброса давления или отключения всей контролируемой системы.
Жидкостные
Такие приборы действуют по классическому принципу сообщающихся сосудов и используются при измерении давления в столбе жидкости. Они действуют в контакте с жидкостной средой, а потому часто загрязняются, что влияет на точность показаний. В настоящее время используются реже.
Пружинные
Наиболее популярные манометры с простой и надежной конструкцией, основанной на общем принципе действия прибора с преобразованием линейного перемещения чувствительного элемента в круговое движение стрелки.
Дифференциальные
Имеют относительно сложный механизм и действуют по принципу деформации внутренних блоков. Чувствительная часть механизма по мере деформирования передаёт показания на измерительный блок прибора.
Мембранные
В основе работы принцип пневматической компенсации. Основным элементом такого манометра считается специальная мембрана, которая изгибается под действием получаемого давления.
Возможны и другие конструкционные особенности такого широко распространённого прибора как манометр, делающие его уж совсем не похожим на классический стрелочный вариант. К примеру, уже некоторое время повсеместно применяются манометры с выведением показаний на цифровое табло.
Прибор напоромер
После решения куплю напоромер, необходимо определиться с необходимыми для работы в определенной сфере характеристиками. В зависимости от того, какой диапазон измерения величины нужен в конкретных условиях, существует такая классификация данного прибора:
- напоромер — измеритель избыточного давления;
- тягомер – измеритель вакуума (разрежения);
- тягонапоромер – комбинированный прибор;
- измеритель дифференциального давления.
Кроме того, корпус напоромера бывает в разном исполнении: настенном и щитовом. Сделан он из металла, со специальным покрытием из окрашенного порошковым способом полимера. Важными параметрами для правильной работы прибора являются температура окружающего воздуха, относительная влажность, а также атмосферное давление. В зависимости от модели часть настроек, таких как фильтр, шкала, диапазон измерения, вход и выход сигнала, а также параметры цифрового интерфейса, могут настраиваться.
Основные типы манометров и их применение
Манометры представляют собой приборы, которые используются для измерения давления. Существует несколько основных типов манометров, каждый из которых имеет свое применение в различных областях.
| Тип манометра | Применение |
|---|---|
| Абсолютный манометр | Измеряет давление относительно абсолютного нуля. Часто используется в физике и научных исследованиях. |
| Избыточный манометр | Измеряет разницу между давлением среды и атмосферным давлением. Часто используется в системах отопления, вентиляции и кондиционирования воздуха. |
| Дифференциальный манометр | Измеряет разницу между давлениями в двух различных точках. Часто используется в системах вентиляции и кондиционирования воздуха, в процессах химической и нефтегазовой промышленности. |
| Шкала манометра А и Ж | Используется для измерения давления в жидкостях и газах. Шкала А предназначена для измерений в большом диапазоне давлений, а шкала Ж — для измерений в малом диапазоне. |
Выбор типа манометра зависит от конкретной задачи и условий эксплуатации. При выборе манометра следует учитывать требуемый диапазон измерений, особенности рабочей среды и точность измерения, необходимую для конкретной задачи.
Как пользоваться манометром
Многие знают, для чего нужен манометр, но не понимают, как им пользоваться на практике. Манометр в быту и на производстве измеряет давление газа и жидкости в замкнутом пространстве.
В быту, чаще всего, применяют этот прибор для того, чтобы измерять давление воздуха в шинах машины. Поэтому манометр очень популярен у автолюбителей. Его можно приобрести практически в любых магазинах бытовой техники. Он лучше всего подходит для таких простых операций. Для того чтобы гарантированно получить правильные результаты измерений, необходимо:
- Регулярно контролировать давление в шинах, как минимум раз в месяц. Но, если колеса изношены, лучше делать это еженедельно;
- Если шины нестандартные, надо доводить давление в колесах до уровня, рекомендуемого производителем. Этот уровень может варьироваться, в зависимости от марки машины;
- Чтобы правильно измерить давление, нужно, чтобы машина была без груза. Потому что, если автомобиль сильно загружен, то давление будет значительно отличаться от правильного, из-за искажения результатов давления, ввиду того, что возникает дополнительное давление от груза на колеса;
- Чтобы получить минимальную погрешность измерения, надо дождаться, чтобы колеса полностью остыли и их температура стала равной температуре окружающей среды. Когда они еще нагреты от движения, результат будет на 15% выше истинного, а зимой — на десять процентов меньше из-за действия низких температур. Лучше всего проводить измерения спустя три часа после полной остановки автомобиля;
- Если прибор электронный, то он будет выдавать результат в тот момент, когда пользователь отсоединяет манометр от ниппеля. Поэтому самым точным результатом будет последний.
Манометр — незаменимый предмет техники для автомобилиста, так как повышенное и пониженное давление шин создает опасность при движении авто. Пониженное давление бывает, если колесо по каким-либо причинам спустилось в пути; а повышенное — если колеса слишком сильно кто-то перекачал (например, в автосервисе или сам автовладелец). Этот прибор часто используют в авторемонтных мастерских, так как он компактный и имеет небольшой вес.
Общие сведения
Жидкие и газообразные вещества воздействуют с определенной силой на соприкасающиеся с ними тела. Величина этого воздействия, зависящая от свойств вещества и внешних факторов (температуры, сжатия и др.), характеризуется понятием давление.
Давлением называют отношение силы, действующей перпендикулярно поверхности к площади поверхности при условии равномерного распределения силы по всей площади. Различают абсолютное и избыточное давление.
Абсолютное давление — это полное давление газа или жидкости с учетом всех действующих сил, в том числе давления атмосферного воздуха. Избыточное давление — это разность между абсолютным и атмосферным давлением при условии, что абсолютное давление больше атмосферного. В технике, как правило, измеряют избыточное давление.
Абсолютное давление может быть меньше атмосферного. Если при этом их разность имеет небольшую величину, то ее называют разрежением, если она достаточно велика — вакуумом.
Для измерения избыточного давления применяют манометры, в связи, с чем это давление часто называют манометрическим. Разрежение и вакуум измеряют вакуумметрами, атмосферное давление — барометрами.
Единицей измерения давления в системе СИ является ньютон на квадратный метр (Н/м2). Однако выпускаемые приборы градуируют пока в старых единицах — миллиметрах водяного столба (мм вод. ст.), миллиметрах ртутного столба (мм. рт. ст.) и технических атмосферах (кгс/см2).
Одна техническая атмосфера равна давлению на площадь в 1 см2 столба ртути высотой 735,56 мм при температуре 0°С или столба воды высотой 10 м при температуре 4° С, т. е. 1 кгс/см2= = 735,56мм рт. ст. = 104мм вод. ст.
Вакуум измеряют в процентах атмосферного давления или в тех же единицах, что и давление. Средняя величина давления атмосферного воздуха определена в результате многочисленных измерений и составляет 760мм.рт.ст.,
Манометр ионизационный
Манометры ионизационные являются самыми чувствительными приборами измерения для очень маленького давления. Они производят замеры косвенно через измерение тех ионов, которые образуются при бомбардировке газов электронами. Чем меньше плотность газа, тем меньше будет образовано ионов. Калибрование ионизационного манометра нестабильно. Оно зависит от природы газа, который измеряется. А эта природа известна не всегда. Могут быть они откалибрированы через сравнение со значениями манометра Мак Леода, которые от химии независимы и более стабильны.
Термоэлектроды с атомами газа ударяются и регенерируют ионы. Они притягиваются к электроду под напряжением, которое для них подходит (это подходящее напряжение называется коллектором). В коллекторе ток пропорционален скорости ионизации, которая в системе является функцией давления. Именно так при помощи измерений тока коллектора можно определить газовое давление.
Большинство ионных манометров подразделяются на три вида:
Калибрование ионных манометров очень чувствительно к химическому составу измеряемых газов, конструкционной геометрии, поверхностным напылениям и коррозии. Непригодной их калибровка может стать при включении в среде очень низкого или атмосферного давления.
Измерять давление необходимо во многих промышленных отраслях, вот только приборы для этого используют различные. Но независимо от этого данная величина ничем, кроме манометра, не определяется.
Жидкостные (трубные) манометры функционируют по принципу сообщающихся сосудов – за счет уравновешивания фиксируемого давления весом жидкости-наполнителя: столб жидкости сдвигается на высоту, которая пропорциональна приложенной нагрузке. Измерения на основе гидростатического метода привлекают сочетанием простоты, надежности, экономичности и высокой точности. Манометр с жидкостью внутри оптимально подходит для измерения перепадов давления в пределах 7 кПа (в специальных вариантах исполнения – до 500 кПа).
Что такое манометр и как он работает?
Манометры работают на основе принципа действия равновесия двух сил: силы, создаваемой измеряемым давлением, и силы, создаваемой некоторым известным давлением (чаще всего атмосферным).
Самый простой вид манометра – аналоговый манометр с жидкостным указателем. Внутри манометра есть трубка, заполненная жидкостью (обычно маслом). При увеличении давления, газ или жидкость, находящиеся в контролируемой среде, приводят к перемещению жидкости, что в результате обеспечивает соответствующее указание на шкале манометра.
С другой стороны, электронные манометры используют технологию сенсоров, чтобы измерять давление и преобразовывать его в электрический сигнал. Этот сигнал может быть обработан и отображен на цифровом дисплее или передан на компьютер для дальнейшей обработки.
Что касается того, какое давление измеряет манометр, то это зависит от его типа. Абсолютный манометр измеряет давление относительно абсолютного нуля, тогда как избыточный манометр измеряет разницу между абсолютным давлением в контролируемой среде и некоторым эталонным давлением (например, атмосферным).
Оба типа манометров имеют свои преимущества и применяются в различных отраслях промышленности и научных исследованиях. Выбор типа манометра зависит от конкретной задачи измерения давления.
Типы манометров по назначению
В зависимости от назначения, для которого они используются, манометры можно классифицировать следующим образом:
- Манометр: используется для установки абсолютного давления, вакуума или дифференциального давления.
- коммерческие манометры: Это те, которые обычно используются в регуляторах фильтров, компрессорах, водяных насосах, распылителях, оборудовании для раздачи напитков и во многих других областях.
- Датчики общего назначения: они используются в оборудовании для промышленного использования, для работы которого требуется давление.
- Промышленные манометры из нержавеющей стали: те, которые рекомендуется использовать в местах процессов, которые могут иметь коррозионное воздействие, в химической, нефтехимической, нефтеперерабатывающей, энергетической, морской, пищевой и фармацевтической промышленности, среди прочих.
- Манометры для промышленных процессов: они также изготовлены из нержавеющей стали и термопластичного армирующего материала. Поставляется пустым или заполненным жидкостью.
- Тип Т: это манометр повышенной точности. Они изготовлены из комбинации никеля и меди, которая обладает высокой коррозионной стойкостью в ряде сред, включая морскую воду, плавиковую кислоту, серную кислоту и щелочи. Применяются в морской технике, при изготовлении химических элементов и оборудования для переработки углеводородов, арматуры, насосов, валов, соединений, крепежных элементов, в теплообменниках.
- Манометры дифференциального давления: это манометр, функция которого заключается в измерении разницы манометрического давления между двумя точками.
- Заполняемые жидкостью универсальные манометры: это отличный выбор для использования в неблагоприятных по разным причинам средах, например, в местах с сильной вибрацией и механическими ударами. Еще одна особенность, которая делает их привлекательными, заключается в том, что они облегчают считывание показаний, ослабляя внезапные колебания стрелки индикатора, и уменьшают износ, смазывая все ее движущиеся компоненты. В качестве наполнителя для манометров этого типа обычно используется силикон или глицерин.
Единицы давления
Узнать давление содержимого закрытого сосуда с помощью манометр, необходимо знать и использовать соответствующие единицы измерения давления. Их несколько, и среди единиц давления, которые обычно наиболее часто используются, следующие:
Паскаль (Па) – международная система: это величина давления, которая относится к Международной системе единиц измерения. Он определяется как давление, оказываемое силой в 1 ньютон на площадь площадью 1 нормальный квадратный метр.
Один паскаль эквивалентен 10–5 бар, 10 бар, 9,86923·10–6 атмосфер и 1,01971621·10-4 метра в водяном столбе. Это единица давления, которая широко используется во многих практических приложениях, например, килопаскаль (кПа = 103 Па) и мегапаскаль (МПа = 106 Па).
Название этой единицы или меры давления было введено Вклад Блеза Паскаля, который при жизни был выдающимся французским математиком, физиком и писателем глубокой католической религиозности.
- PSI (фунты на квадратный дюйм) – английская система: это величина давления, рассчитанная в фунтах тяги на квадратный дюйм. Это величина для расчета давления, которая относится к британскому методу единиц.
- Кг/м2 (килограмм на квадратный метр) – Гравитационно-техническая система: это система, также известная как техническая система единиц, в которой в качестве единиц измерения используются: масса, SLUG и UTM (техническая единица массы); в то время как для силы он использует силу фунта (фунт-сила) или фунт, а также силу килограмма (кгс) или килопонд в равной степени, в зависимости от используемой системы.
- Атмосфера (банкомат): хотя аббревиатуры еще не были присвоены его номенклатуре, обычно используются буквы атм для обозначить его. Эта единица эквивалентна силе, с которой атмосфера Земли действует на уровень моря.
- Миллиметр ртутного столба (мм рт.ст.): единица манометрического давления, которая в прошлом определялась как давление, оказываемое на основание столба ртути (Hg) высотой 1 миллиметр, имеющего плотность 13 595.1 кг/м³ при температуре 273.15 К (0 ºC). ), под действием стандартного ускорения свободного падения, 9.806 65 м/с²; но сегодня его проще определить как эквивалент 133.322 387 415 XNUMX Па. Этот тип единицы давления широко используется в медицине, авиации, метеорологии и других науках.
- Торричелли (Торр): торр — единица измерения давления, названная в честь Эванджелисты Торричелли. Первоначально эта единица была определена как миллиметр ртутного столба. Сегодня он определяется следующим образом: 1 торр = 0,999 999 857 533 699… мм рт.ст.
- Метр водяного столба (mca): это величина сжатия, подобная силе водяного столба в чистом виде, который имеет высоту один метр над уровнем земли. Его основные соответствия с другими способами расчета давления следующие:
1 мкА = 9 806.38 Па
1 мса = 100 см.са = 1 000 мм.са
1 мкА = 0.1 кгс/см²
1 мкА = 1.422 фунтов на квадратный дюйм
1 мса = 1000 кгс/м²
1 атм = 10.33 мкА
1 бар = 10.2 мкА
1 кгс/см² = 10 мкА
1 фунт на квадратный дюйм = 0.704 мкА
Теперь давление, взятое в качестве опорного на дно столба воды на высоте 1 м над силой тяжести Земли, что является способом определения Торра, составляет:
P = 1000 (кг/м³) 1 (м) 9,80665 (м/с²) = 9806,65 Па
Чтобы нам было легче это понять и даже использовать как уловку для изучения эквивалентности, считается, что под водой давление увеличивается на одну атмосферу на каждые 10 м глубины. Следовательно, на глубине 50 метров давление будет 5 атмосфер.
Что такое избыточное давление
Избыточное давление — это разница между атмосферным давлением и давлением внутри закрытой системы, которую измеряет манометр. Оно показывает, насколько давление в системе превышает или уступает атмосферному давлению.
Избыточное давление имеет важное значение в различных отраслях техники и науки, таких как машиностроение, химия, физика, электротехника и других. Знание избыточного давления позволяет определить состояние закрытой системы, контролировать ее работу и осуществлять необходимую регулировку
Избыточное давление обычно измеряется в паскалях (Па) или в миллиметрах ртутного столба (мм рт.ст.). Чтобы измерить избыточное давление, манометр подключается к системе, и его показания сравниваются с атмосферным давлением, которое считается стандартным.
Избыточное давление может быть положительным или отрицательным. Положительное избыточное давление означает, что давление внутри системы выше атмосферного давления, а отрицательное избыточное давление — что давление внутри системы ниже атмосферного.
Избыточное давление используется для контроля и регулировки процессов в различных устройствах. Например, в автомобиле манометр избыточного давления позволяет отслеживать давление воздуха в шинах, и при необходимости подкачивать или выпускать воздух для достижения оптимального давления.
Примеры избыточного давления
Пример
Описание
Избыточное давление воды в трубопроводе
Давление воды в трубопроводе выше атмосферного давления.
Избыточное давление воздуха в шинах
Давление воздуха в шинах выше атмосферного давления.
Избыточное давление в паровом котле
Давление в паровом котле выше атмосферного давления.
Избыточное давление газа в баллоне
Давление газа в баллоне выше атмосферного давления.
Избыточное давление является важным фактором при проектировании и эксплуатации систем
Важно учитывать его влияние на надежность и безопасность работы устройства и принимать соответствующие меры по контролю и регулировке избыточного давления
Какой манометр лучше для измерения давления у человека
Тонометр, или манометр для измерения артериального давления, бывает механическим и цифровым (электронным)
Цифровой хорош тем, что результат высвечивается мгновенно, а это важно, когда человек плохо себя чувствует и ему срочно нужна медицинская помощь. Однако, с точки зрения точности и отсутствия зависимости от питания, лучше классический механический прибор
С точки зрения удобства, электронный вариант намного лучше механического, так как использование механического типа по ряду причин сложнее: необходимо прикладывать физические усилия (давить на жесткую резиновую грушу для закачки воздуха); не каждый человек сможет определить давление с помощью механического тонометра (нужно иметь опыт и определенные навыки).
Как подобрать манометр «
В настоящее время на рынке Украины присутствует огромное количество однотипных манометров с разными обозначениями. Каждый Производители манометров пытается выделить именно свою продукцию.
Как разобраться в предлагаемом разнообразии, не запутаться, купить действительно качественный и нужный манометр?
Определение типа контролируемого давления?
Манометр – для измерения избыточного давления. (давление выше атмосферного) Вакуумметр – для измерения вакуумметрического давление (давление ниже атмосферного) Мановакуумметр – для измерения как вакуумметрического, так и избыточного давления. Напоромер – для измерения низкого избыточного давления. Тягомер – для измерения низкого вакуумметрического давления. Тягонапоромер – для измерения низкого как избыточного так и вакуумметрического давления.
Подбираем пределы измеряемого давления: напримерот 0 МПа до 1,6МПа.
Как правило, для замены прибора рекомендуется купить прибор с аналогичными диапазонами измеряемого давления. Можно подбирать приборы с другими единицами измерения давления. Например манометр показывающий давление в Кгс/см2, Атм, Бар, можно легко заменить на манометр показывающий давление в МПа и Кпа. Перевод давления предельно прост:
1МПа=1000кПа; 1кПа=0,001МПа; 1кгс/см2=0,1МПа=100кПа; 1bar=0,1МПа=100кПа; 1Атм=0,098МПа=98кПа;
1мм.рт.ст=0,000133МПа=0,133кПа; 1мм.вод.ст=0,00001МПа=0,01кПа
Если Вы подбираете диапазон давлений прибора самостоятельно, рекомендуем Вам выбирать прибор таким образом, чтобы его средние показания были в 2/3 или в 3/4 шкалы деления прибора.
Подбираем прибор по назначению:
- Если Вам необходимо купить манометр для измерения давления неагрессивных сред: воздуха, жидкости, газа, пара, масла, в температурном диапазоне от -40 до +150С. Вам подойдет обычный общетехнический манометр или вакуумметр. ДМ 05063, ДМ05100, ДМ05160, ДМ 05 МП-3-У.
- Вы хотите купить манометр для измерения кислорода, ацетилена, пропана, аммиака? Это специальные манометры, имеющие свои технологические особенности. Манометры для кислорода выпускаются с обезжиренным механизмом, так как даже незначительное взаимодействие чистого кислорода с маслом может привести к взрыву. Корпус кислородных манометров окрашивается в синий цвет. Внутренний механизм аммиачного манометра должен быть коррозионностойким.
- Манометры для измерения давления агрессивных сред выпускаются с коррозионностойким внутренним механизмом и корпусом.

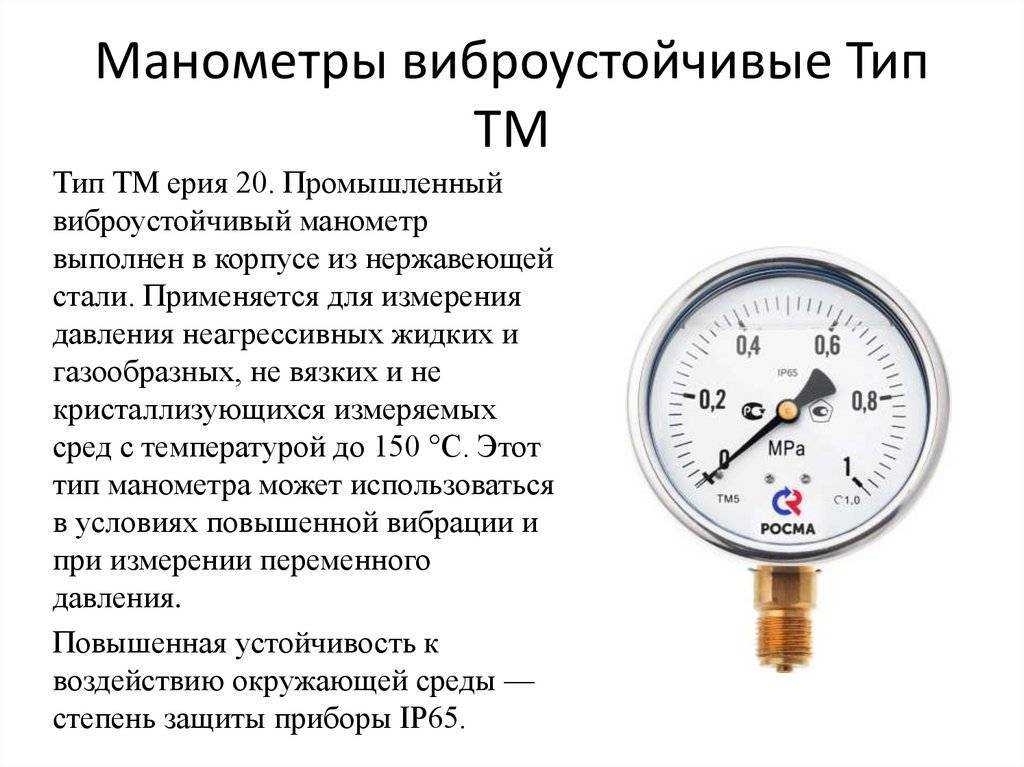

- Если Ваш манометр подверженн вибрации (копрессора, прессы, станки, работающее оборудование и т.д.), рекомендуем купить виброустойчивый, глицеринонаполненный манометр.
- Электроконтактные манометры – это манометры с электроконтактной группой. Манометр предназначен для измерения давления, а также для управления внешними электрическими цепями, сигнализации минимального, максимального давлений или позиционного регулирования. С помощью дополнительных стрелок на шкале манометра можно задавать минимальные и максимальные диапазоны давления, соответствующие точкам замыкания электрический цепи.
- Эталонные манометры – манометры для особо точных измерений. Применяются для поверки общетехнических манометров.
- Термоманометры – приборы для одновременного измерения давления и температуры.
Существуют также и другие типы манометров специального назначения: дифференциальные, самопишущие, железнодорожные, судовые и др. Заказ таких манометров происходит в соответствии с конкретным проектом, либо под определенное оборудование, поэтому мы не будем подробно останавливаться на этих типах.
Подбираем размеры корпуса.
50, 63мм – подбирается, когда манометр должен быть компактным и легким, например, устанавливается на переносном оборудовании или в свободном доступе для визуального контроля показаний (сварочный аппарат, кислородный баллон, и т.д.) 100мм — наиболее удобен для визуального контроля показаний. Используется в большинстве случаев. 160мм, 250мм – используется для удобства контроля показаний визуально удаленных приборов, например на высоко расположенном трубопроводе под потолком в котельной.
