Труба для газа: 12 важных вопросов и не менее важных ответов

Что такое охранная зона газопровода

Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.

Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.

Цели устанавливаемых газопроводных охранных зон.

Исключение несчастных случаев среди населения.
Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
Предотвращение засорения прилежащих территорий.

Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.

Охранные зоны газораспределительных сетей

Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:

В пределах двух метров по обеим сторонам сетей наружного исполнения.
Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.
В радиусе десяти метров от ГРП (если они наружного исполнения).
100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).

Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.

Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.

Предназначены для указания мест:

пролегания подземных газораспределительных сетей;
пересечения с автомагистралями;
железными дорогами;
на поворотах у колодца, сборника конденсата, ковера и т.п.;
на берегах водоемов, в случае подводной прокладки.

Опознавательные знаки содержат:

расстояние от сети;
материал трубопровода;
диаметр;
значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
угол поворота (УП);
глубина прокладки;
контакты ответственной АДС (аварийной диспетчерской службы) и др.

Охранная зона газопровода низкого давления, сколько метров

Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

для наружных сетей НД составляет по 2 метра;
для подземных – по 3.

Профилактические меры:

Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
Восстановление опознавательных знаков и обновление табличек.
Обеспечение трасс табличками, распознаваемыми с воздуха.

Охранная зона газопровода высокого давления

Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.

Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10. Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).

Мне нравитсяНе нравится

Нормативы обеспечения газом жилых строений

Безопасность эксплуатации газового оборудования и сетей обеспечивается соблюдением определенного свода правил, зафиксированного в документе под названием «СНиП». Была принята документация для многоквартирных, а также частных домов и построек. Основные требования и положения включают следующие:

Использование газа представлено такими величинами: приготовление еды на газовых плитах — 0,5 м3 в день, подогрев воды колонкой — 0,5 м3 в день, индивидуальное отопление с помощью котла – от 7 до 12 м3 в день.
В частных домах напор газа в трубах не должен быть больше значения в 0,003 МПа.
Наружные газопроводы надземного типа следует располагать на участках, которые не имеют интенсивного движения автомобилей и людей. Расстояние от низа трубы до поверхности грунта не может составлять менее 0,35 м.
Сети низкого давления оборудуются отключающим аппаратом при вводе в здание. Расстояние от поверхности грунта должно составлять не более 180 см.
Объекты рядом с газопроводом должны быть размещены таким образом, чтобы не затруднять свободный доступ специалистов для ремонта и обслуживания газовых систем.
Хранилища газа следует располагать под землей на расстоянии в 60 см от поверхности грунта, если в зимний период происходит его промерзание. Если последнего не происходит, такая дистанция может составлять около 20 см. В случае с высоким уровнем грунтовых вод резервуар можно не погружать под землю, но при этом необходимо обеспечить его устойчивость и водонепроницаемость. Трубы с низким напором газа прокладывают ниже уровня грунта. Если в местности распространена многолетняя мерзлота, можно производить надземный монтаж сетей.
Во внутренней части помещений газопроводы прокладывают только открытым способом. Исключение могут представлять случаи с использованием специальных вентиляционных систем, при которых трубы находятся под щитами. Последние должны легко и быстро сниматься при необходимости обеспечения доступа к оборудованию.
В местах пересечения строительных конструкций трубы размещаются в особых футлярах. Нижние части располагаются на расстоянии 3 см от напольного покрытия. Соприкосновение с футляром не допускается, между ними обязателен минимальный зазор в 5 см. На этом пространстве следует разместить эластичные материалы.
Возле контрольно-измерительных приборов и газового оборудования в обязательном порядке располагают отключающие устройства.

Выбор материала для труб газоснабжения по нормам СП 62.13330

Для выбора материала труб газоснабжения следует руководствоваться требованиям раздела 4 СП 62.13330.2011 Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002.

Согласно п.4.1 СП 62.13330.2011 проектирование, строительство и реконструкцию сетей газораспределения и газопотребления рекомендуется осуществлять в соответствии со схемами газоснабжения, разработанными в составе федеральной, межрегиональных и региональных программ газификации субъектов РФ в целях обеспечения предусматриваемого этими программами уровня газификации жилищно-коммунального хозяйства, промышленных и иных организаций.

Строительство, реконструкцию сетей газораспределения рекомендуется осуществлять с применением преимущественно полимерных труб и соединительных деталей (например, из полиэтилена и его модификаций, полиамидов) и других сертифицированных материалов.

В сетях газораспределения и газопотребления безопасность использования газа рекомендуется обеспечивать применением технических средств и устройств.

Присоединение вновь построенных газопроводов к действующим газопроводам рекомендуется предусматривать без отключения потребителей газа.

Согласно п.4.3 СП 62.13330.2011 по рабочему давлению транспортируемого газа газопроводы подразделяют на газопроводы высокого давления категорий 1 и 2, среднего давления и низкого давления в соответствии с таблицей 1*.

Газопроводы из полиэтиленовых труб могут применяться для подземной прокладки при давлении природного газа до 0,6 МПа включительно внутри населенных пунктов, до 1,2 МПа включительно — по территории промышленной зоны и межпоселковые и до 0,005 МПа включительно — для паровой фазы СУГ.

Полиэтиленовые трубы и соединительные детали могут изготовляться по ГОСТ Р 50838 и ГОСТ Р 52779 соответственно или по техническим условиям из композиций полиэтилена, отвечающих требованиям этих стандартов. Характеристики труб, изготовленных по техническим условиям, должны соответствовать или быть более жесткими, чем предусмотрено ГОСТ Р 50838-2009 (таблица 3), а для соединительных деталей — чем предусмотрено ГОСТ Р 52779-2007 (таблица 5).

Классификация газопроводов по давлению, категория	Вид транспортируемого газа	Рабочее давление в газопроводе, МПа
Высокое	1	Природный	Св.	0,6	до	1,2	включ.
СУГ	Св.	0,6	1,6
2	Природный и СУГ	0,3	0,6
Среднее	—	То же	0,005	0,3
Низкое	—	До	0,005	включ.

Газопроводы из стальных труб и их соединительные детали могут применяться для наружной и внутренней прокладки для всех давлений для природного газа и до 1,6 МПа включительно — для СУГ.

Газопроводы из медных труб и их соединительные детали могут применяться для наружной и внутренней прокладки при низком давлении природного газа.

Для сетей газораспределения и газопотребления при соответствующем обосновании допускается применение труб и соединительных деталей из иных материалов, применение которых разрешено в установленном порядке.

Согласно п.5.2.4 СП 62.13330.2011 запрещено использовать полиэтиленовые трубы при:

Не допускается прокладка газопроводов из полиэтиленовых труб для транспортирования газов, содержащих ароматические и хлорированные углеводороды, а также газопроводов СУГ, за исключением паровой фазы низкого давления, и при температуре стенки газопроводов в условиях эксплуатации ниже минус 20 °С.

Примечание: СУГ — сжиженных углеводородных газов.

Нормы и СНиП газоснабжения

Показателем качества природного газа является количество метана. Все остальные компоненты природного газа – это неприятные добавки. Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе.

Какой газ используется в жилых домах

Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.

Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.

Какое давление газа в газопроводе жилого дома

Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.

Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:

низким — до 0,05 кгс/см2;
средним — до 0,05 до 3,0 кгс/см2;
высоким — до 6 кгс/см2;
очень высоким — до 12 кгс/см2.

Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.

Нормы потребления газа на отопление дома

Нормы потребления природного газа населением определяются по следующим направлениям его использования:

приготовления еды в расчёте на 1 человека в месяц;
подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
индивидуальное отопление жилых помещений и хозяйственных построек;
на нужды содержания домашних животных;

Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.

СНиП газоснабжения жилых домов

Требования СНиП в этой области сводятся к следующему:

Потребление газа определяется следующими показателями: на приготовление пищи с использованием газа — 0,5 м3 в сутки; на горячую воду, производимую газовым водонагревателем — 0,5 м3 в сутки; на отопление от газового отопительного аппарата — 7 — 12 м3 в сутки.

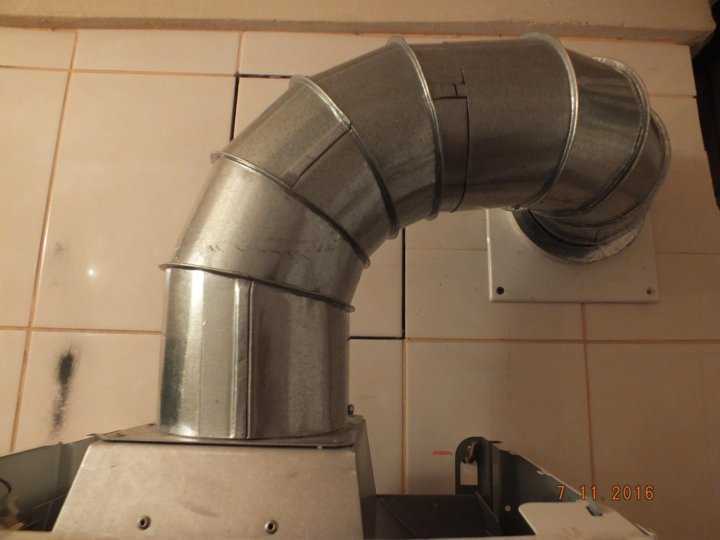

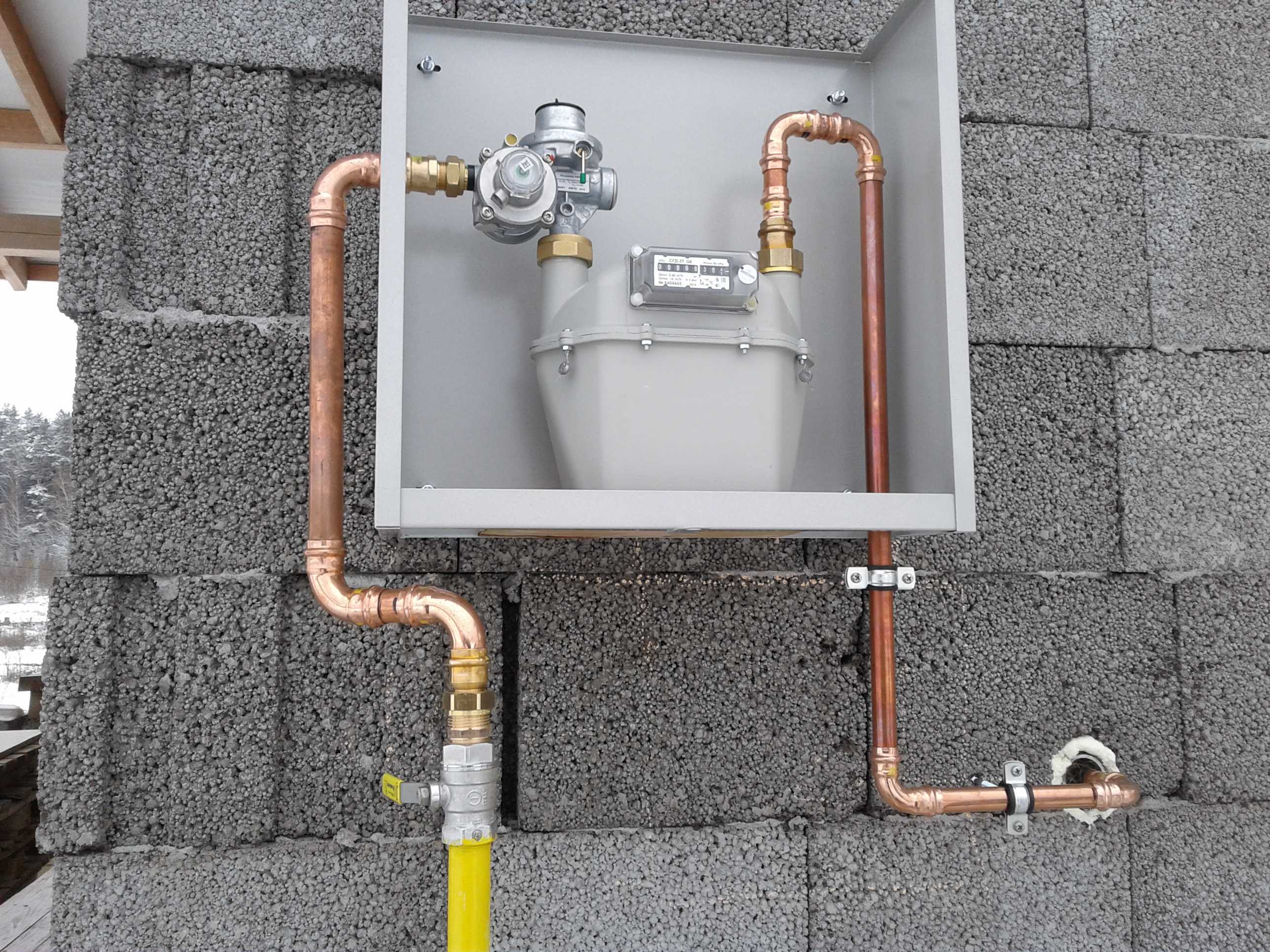

Давление газа в пределах внутреннего газопровода индивидуального жилого дома не может превышать величины в 0,003 МПа.

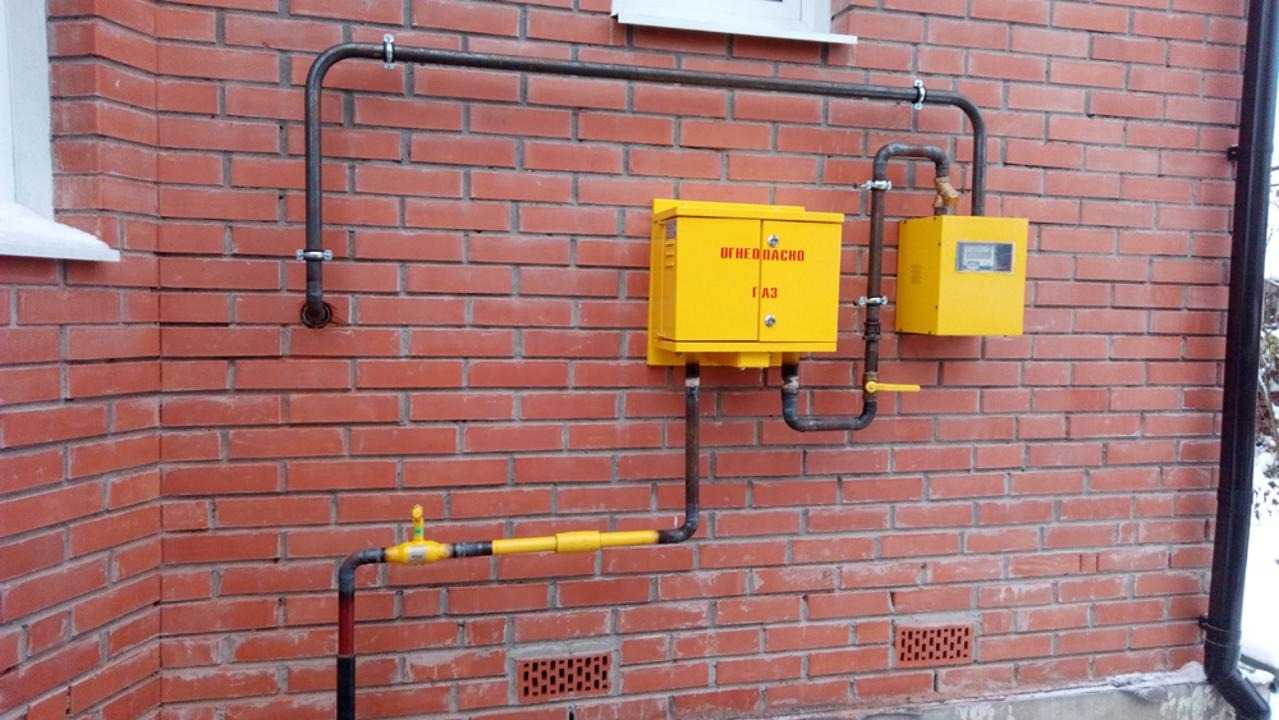

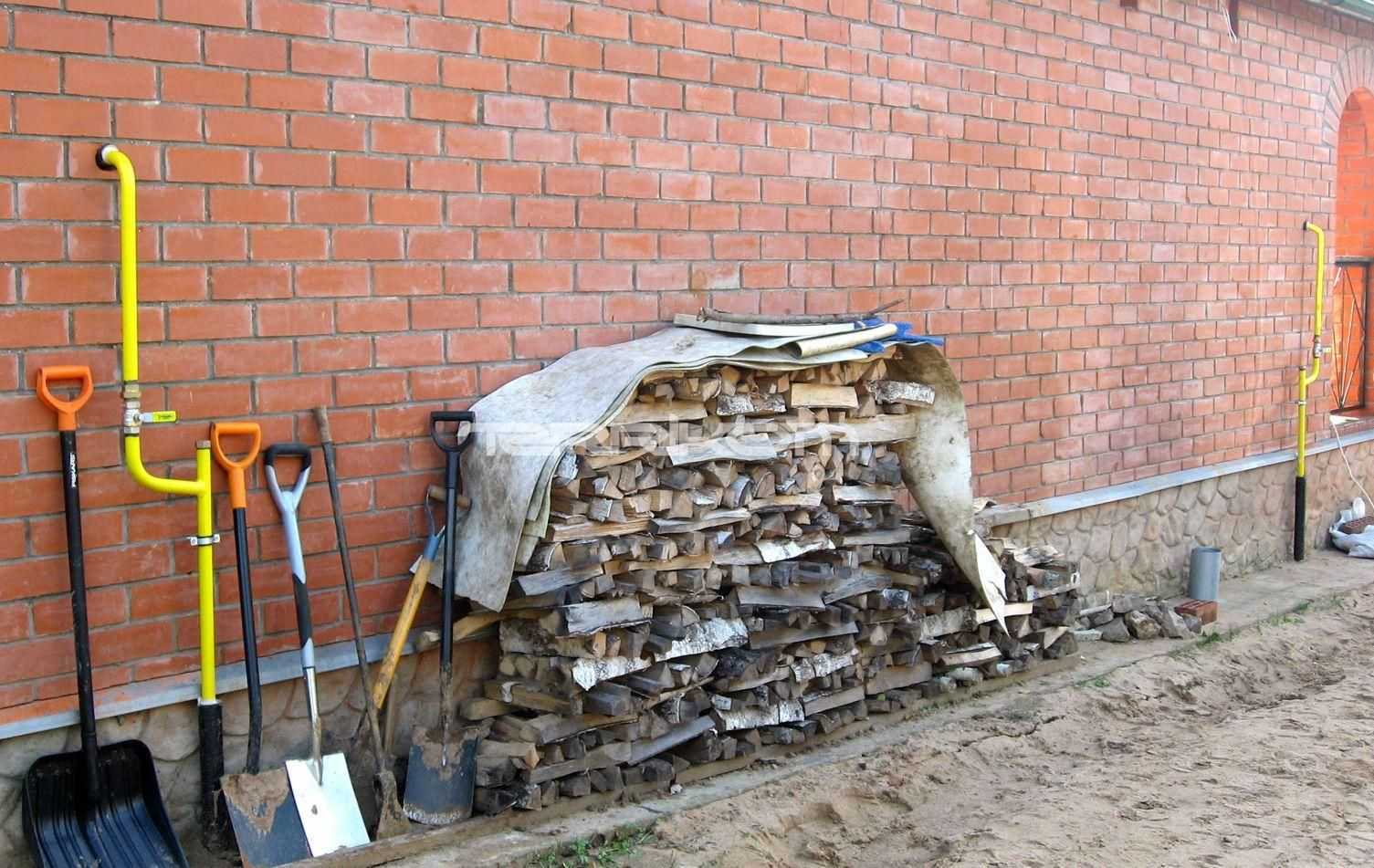

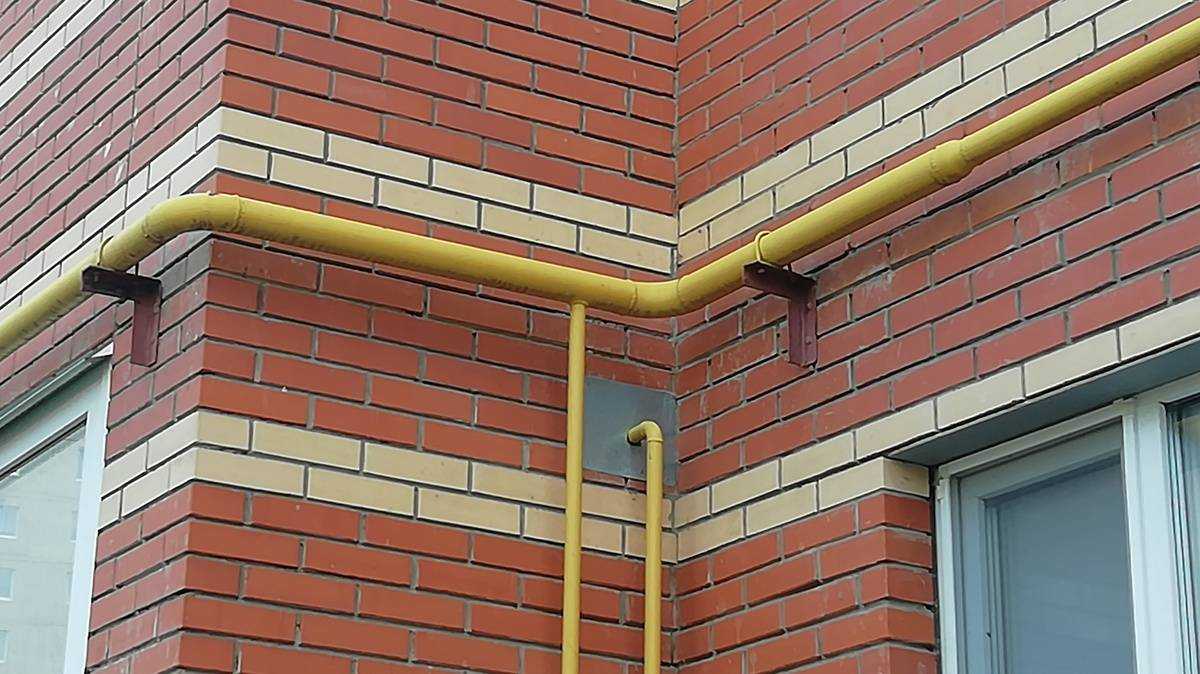

Надземные газопроводы на участке жилого дома должны располагаться там, где нет проезда транспорту и проходу людей. Они размещаются в высоту не менее чем на 0,35 м от земли до нижней части трубы.
При вводе в дом газовая труба низкого давления оборудуется отключающим устройством, размещённом на высоте до 1,8 м от земли.
Расстояние между трубопроводами, размещёнными в непосредственной близости к газопроводу, должно обеспечивать возможность доступа для целей ремонта и обслуживания.
Любые газовые хранилища следует вкапывать в грунт на глубину, определяемую расстоянием в 60 см от поверхности до резервуара, если зимой земля промерзает, и в 20 см, если промерзания нет. Если хранилища устанавливаются там, где уровень грунтовых вод не позволяет их закапывать, то резервуары нужно изолировать от воды и обеспечить их неподвижность. Газопровод низкого давления проводится под землёй, за исключением ситуации многолетней мерзлоты.
Внутри дома газопровод должен быть открытым. Иное допускается только в том случае, если газовые трубы размещены вблизи специальной вентиляции, и закрыты щитами, которые снимаются без специальных работ и приспособлений.
Там, где пересекаются строительные конструкции, газопровод помещается в специальные футляры. Их концы должны быть размещены не менее чем на 3 см от пола. Трубы не должны соприкасаться с футляром (зазор в 5 см). Эти 5 см должны быть закрыты эластичными материалами.
Отключающие устройства размещаются перед счетчиками и потребляющими газ устройствами.

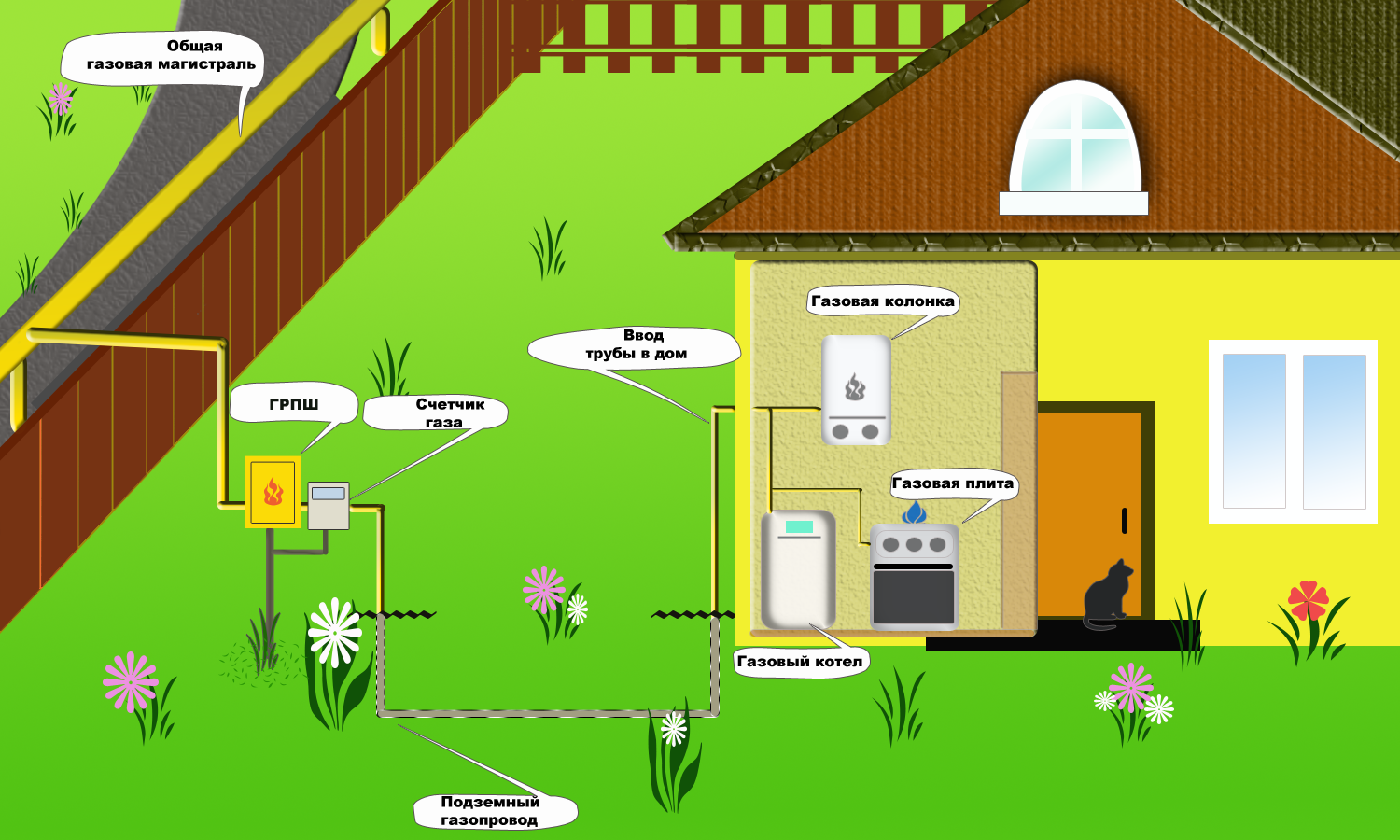

Состав системы газоснабжения

Газотранспортный комплекс образуют трубопроводы и сооружения, а также технические устройства, выполняющие поставку и распределение потока между потребителями. Интенсивность подачи газа определяется потребностями конечных пользователей – промышленных и коммунальных организаций, частных домовладений.

Газоснабжающая сеть состоит из:

трубопроводов высокого, среднего и низкого давления;

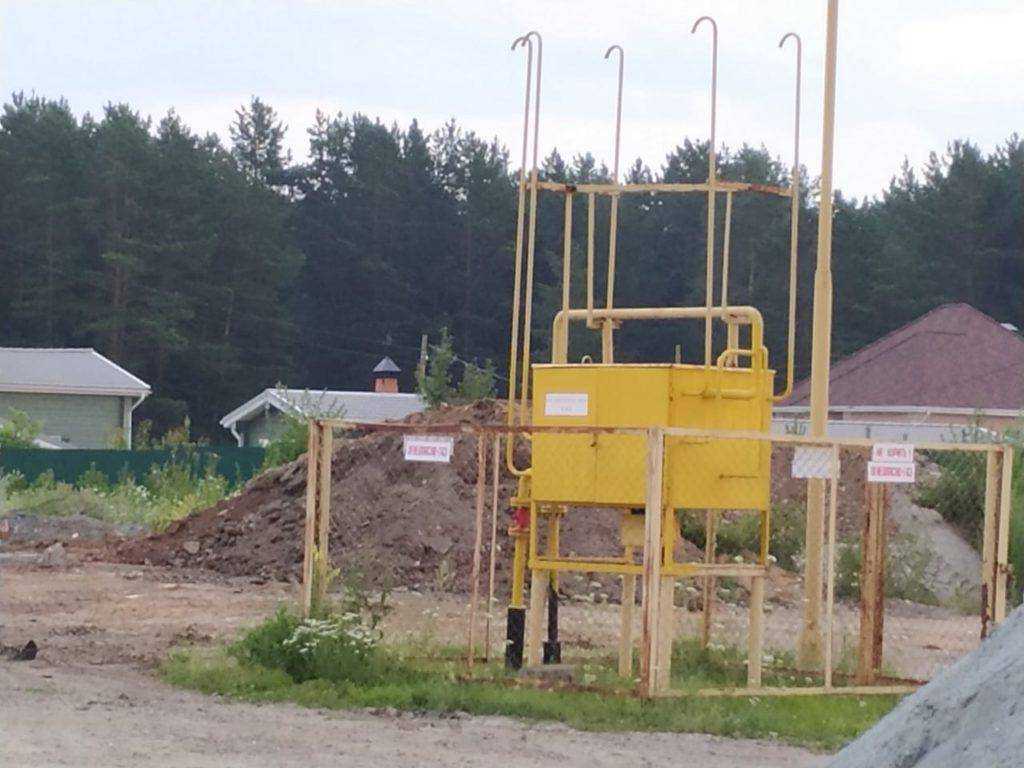

газорегуляторных устройств – станций (ГРС), пунктов (ГРП), установок (ГРУ);
автоматов управления и контролирующей системы;
диспетчерско-эксплуатационной службы.

Под высоким давлением магистральный газопровод доставляет природный газ к распределяющим станциям, понижающих уровень давления до требуемого при помощи клапанов автоматических регуляторов.

Далее газовые сети направляют топливо к потребителям. ГРС автоматически поддерживают показатели давления в заданном диапазоне.

Причины низкого давления

Давление в газопроводе поддерживается при помощи специальных компрессионных станций. Поскольку сама сеть распределения голубого топлива предполагает снижение напора по мере достижения конечной точки, с высокими показателями в сети потребитель не сталкивается.

Низкое давление в газопроводе, как правило, связано с каким-то текущими работами на линии, врезке нового потребителя, переустановке труб, замене оборудования. Газопровод – система крайне надежная, ремонтировать ее приходится редко. Однако во время ремонтных работ отдельные фрагменты отключают и это тоже может стать причиной снижения показателя. Повлиять на ситуацию жилец квартиры или владелец дома не может.

Если же в частном жилище установлено автономное газоснабжение, снижение напора может быть обусловлено несколькими причинами. Самая банальная – опустошение газгольдера. Если в нем остается менее 20% газа, последний подается под очень низким напором. Та же картина наблюдается при засорении труб, переполнении конденсатосборника, замерзании редуктора. В первом случае следует посмотреть, что указывает уровнемер. Если шкала показывает наполненность на 20–25%, нужно вызвать газовозку и заправить газгольдер.

Во всех остальных случаях необходимо обратиться к специалистам, только они имеют право проверять и ремонтировать систему.

Давление в отопительной системе и его нормы

Давление в центральной системе отопления подразделяют на опрессовочное и рабочее.

Опрессовочным называют давление, которое создается в системе при проведении ее испытании после выполнения каких-либо монтажных или ремонтно-восстановительных работ. Как правило, проводится опрессовка и перед началом очередного отопительного сезона. Этот комплекс мероприятий предполагает ограниченную по времени повышенную нагрузку на элементы системы. Подобный процесс необходим для того, чтобы проверить работоспособность отопления, надежность соединений в контурах, целостность и должную проходимость труб и радиаторов системы, так как в процессе ее работы могут возникнуть перепады давления.

Проведение опрессовки системы отопления в теплопункте многоквартирного дома

Рабочим считается такое давление, при котором система должна функционировать постоянно, в течение всего отопительного периода.

Рабочий показатель давления включает статическую и динамическую составляющие:

Статическим является то давление, которое создается под естественным напором воды, поднимающейся по каналам труб. Чем выше стояки (соответственно, чем больше этажей в доме), тем значительнее ее параметр.
Динамическим называют искусственно созданное давление, которое возникает при воздействии на поток воды циркуляционных насосов.

В многоэтажных строениях теплоноситель в системе отопления чаще всего сначала подается на верхние этажи, и для его подачи без насосов не обойтись. Причем, чем выше здание, тем больший должен быть напор, а поток приобретает весьма немалую скорость. Для девятиэтажных домов норматив давления установлен в 5÷7 технических атмосфер (бар), что соответствует примерно 50÷70 метрам водяного столба или, если исходить из стандартов системы СИ — 0,5÷0,7 МПа. Если дом имеет большее количество этажей, то давление требуется уже выше —7÷10 технических атмосфер (70÷100 м вод. ст. или 0,7÷1,0 МПа). Рабочее давления в отопительном контуре самого верхнего и нижнего этажа не должно различаться более чем на 10%, а опрессовочное – на 20%.

Чаще всего, в среднестатистическом городском многоэтажном доме, рабочее давление на трубе подачи теплоносителя составляет 6 атмосфер, а на «обратке» — 4÷4,5 атмосфер. Однако, нужно отметить, что на показатели давления в системе влияет много факторов. В том числе важна и чистота внутренних каналов труб магистралей и контуров.

В автономной системе частного дома или квартиры за давлением и температурой теплоносителя должен следить сам владелец. Для этого в области котла устанавливаются специальные приборы (манометр и термометры), которые предназначены для контроля за этими параметрами. Чаще всего в настоящее время в автономных системах необходимое давление создается с помощью циркуляционного насоса, то есть принудительно. Хотя, и системы с естественной циркуляцией (за счет разницы плотности горячей и остывшей воды) применяются все еще довольно широко.

Типы существующих сетей

Отличаться газопровод может и по типу прокладки. На сегодняшний день существует прокладка магистралей:

тупиковая;
кольцевая.

В первом случае, с тупиковой сетью, пользователи снабжены газом с одной стороны. Во втором, когда речь идет о кольцевой системе, с двух сторон по типу замкнутого кольца.

Тупиковая система имеет один существенный недостаток: при необходимости проведения ремонтных работ нужно отключать огромные участки, тем самым лишая снабжения солидное количество потребителей.

Поэтому, в том случае когда речь идет о приобретении оборудования при условии тупиковой прокладки, необходимо учитывать этот фактор, чтобы котел и другие представители данного сегмента имели возможность автоматического отключения при отсутствии давления.

Что касается кольцевой системы прокладки газа, то она не имеет подобного рода изъянов. Ведь здесь идет речь о двусторонней подаче. Кроме того, каждый из потребителей получает достаточное количество газа, в то время как при тупиковой системе давление постепенно падает, в виду того что его просто-напросто разбирают потребители, располагающиеся ближе к ГРП.

Схема автономного газоснабжения.

В больших городах проведение газопровода характеризуется подземными работами.

Действительно, магистрали укладывают под землей на глубине до 2 метров. Это более приемлемый вариант укладки, существенно облегчающий ремонтные работы. При этом надземный провод допускается в таких местах, как водоемы, большие овраги, преграды другого типа. Нередко можно наблюдать надземный газопровод и на территории крупных промышленных комплексов, что также допускается.

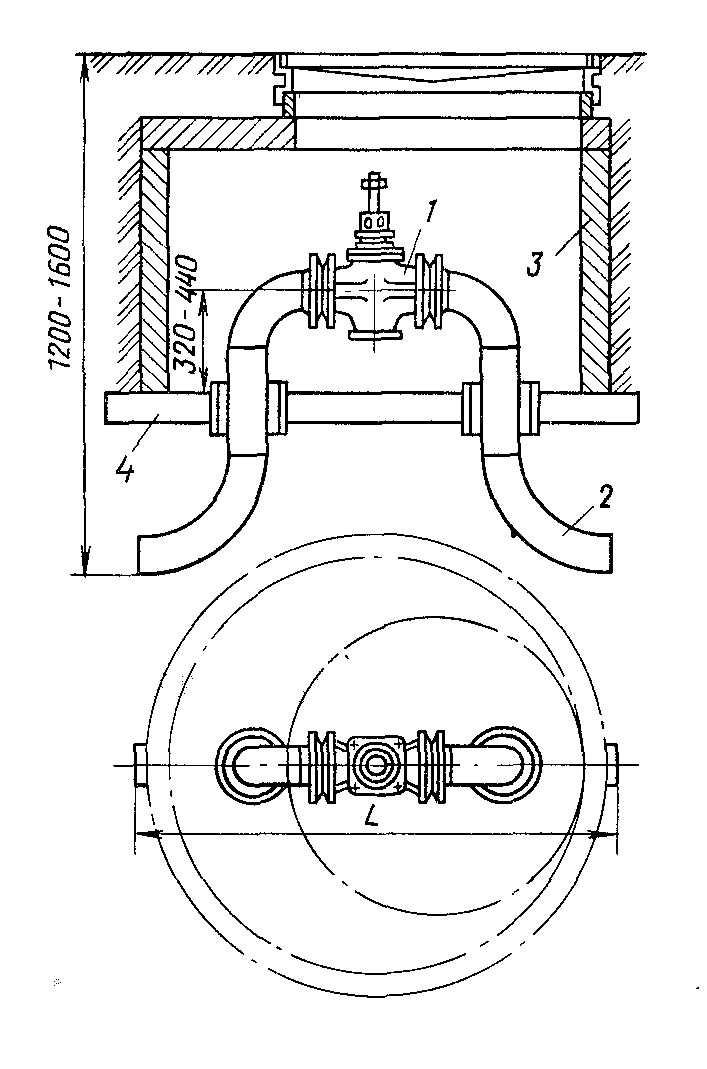

В обязательном порядке в случае необходимости нужно осуществлять установку отключающего оборудования в местах такого плана:

в местах ответвления распределителей низкого, высокого и среднего давления;
на участках (что позволяет в случае необходимости отключить лишь один микрорайон для проведения ремонтных работ, не прибегая к глобальному прекращению газоподачи);
при пересечении магистралей с такими коммуникациями, как железная дорога, автомобильные трассы, водоемы и т.д.;
на входе и выходе газораспределительного пункта.

Для того чтобы искусственно занизить давление перед подачей газа в городскую магистраль, продукт поступает в газораспределительную станцию, где давление понижается на одну или две степени, в зависимости от исходного показателя. Из ГРС производится поступление газа отдельным потребителям или ГРП, когда речь идет о многоэтажных зданиях.

Выбор труб для газопровода

Для укладки газопроводов в квартире и частном доме наиболее востребованными являются металлические элементы. Стальные трубы для газопроводов устойчивы к внутреннему давлению, они обеспечивают полную герметичность, что исключает утечки газа.

В зависимости от того, какое давление будет в газовой трубе в квартире, определяется разновидность труб для укладки газовой магистрали. Существуют газопроводы с такими условиями:

низкое давление – не более 0,05 кгс/см2;
среднее давление – от 0,05 до 3,0 кгс/см2;
высокое давление – от 3 до 6 кгс/см2.

Трубы металлические тонкостенные используются только для газопроводов, в которых наблюдается низкое давление. Благодаря чрезвычайной легкости материала, стальные тонкостенные трубы могут быть задействованы при укладке трубопроводов со сложной конструкцией. Кроме того, такая труба достаточно гибкая — сгибать стальные тонкостенные трубы (на небольшой угол) можно без трубогиба. Тонкостенная металлическая труба легко поддаётся пайке. Стальные трубы с резьбой могут быть соединены между собой с помощью фитингов, а раструбные тонкостенные изделия соединяются только с помощью уплотнителя (конопляное волокно).

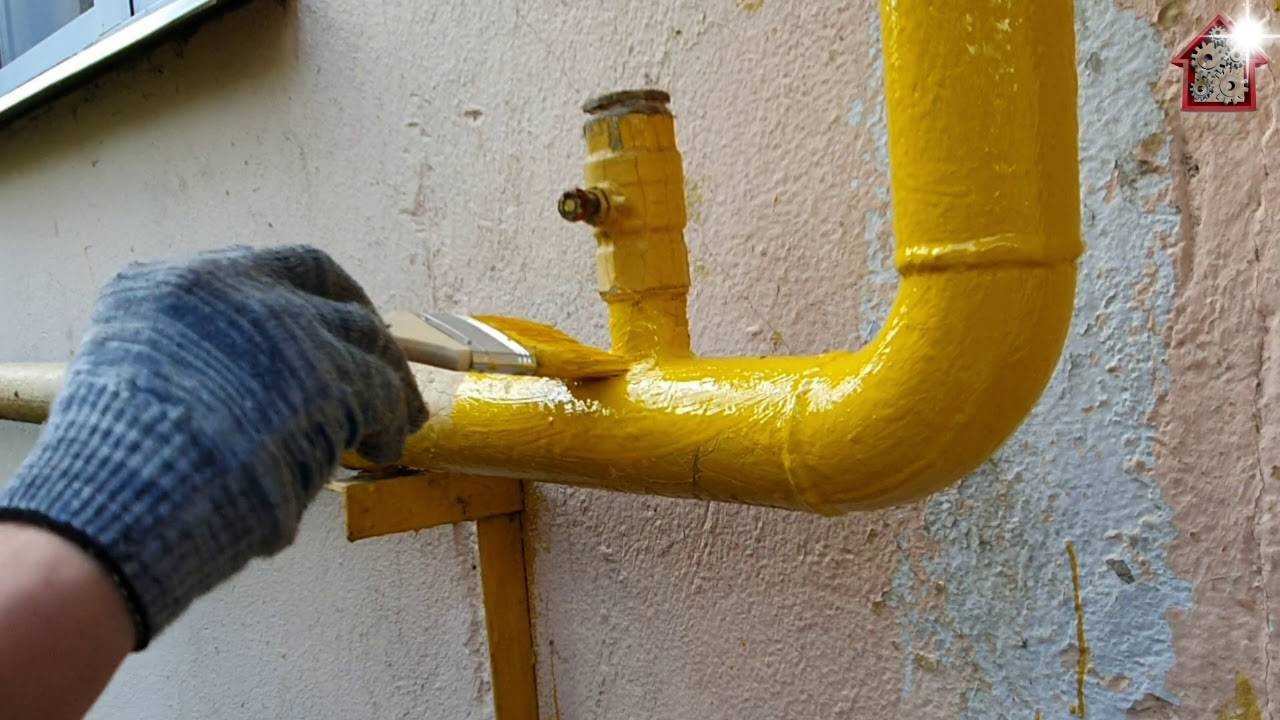

Чаще всего для прокладки газопровода к дому применяются стальные трубы

Если необходимо, чтобы газопровод выдерживал высокое давление, стоит применять более массивные трубы. Для возведения конструкций с повышенными требованиями к прочности используются стальные бесшовные трубы. Лучшие характеристики имеют холоднодеформированные стальные трубы. Но процесс сварки бесшовных изделий более проблематичен, чем пайка легковесных тонкостенных труб. Более оптимальным по эксплуатационным качествам вариантом, чем стальные толстостенные трубы, являются изделия из меди. Вместе с идентичной степенью надёжности они имеют гораздо более лёгкий вес, но отличаются высокой стоимостью.

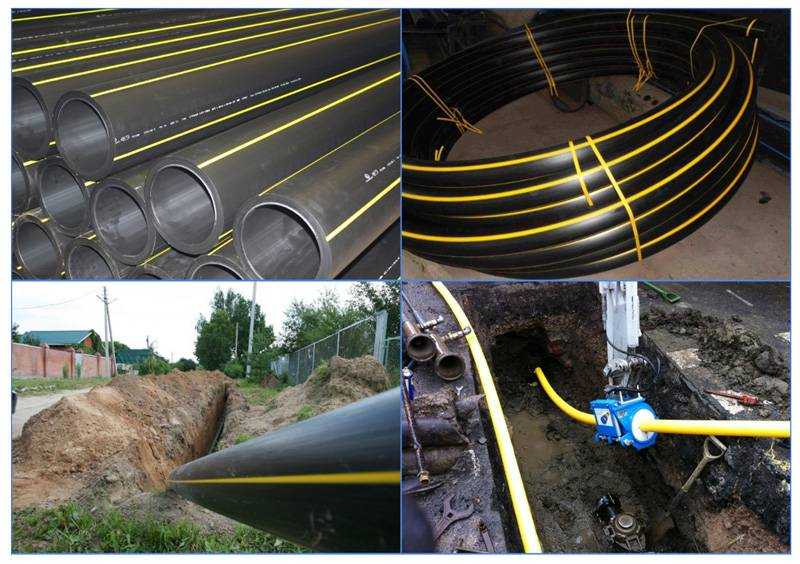

Для прокладывания трубопровода в грунт используются газовые трубы из пластика. Такие газовые трубы гибкие, пластичные и недорогие. Для подземных конструкций рекомендуются полипропиленовые и полиэтиленовые изделия. Их часто используют для газификации частных домов. При укладке газопровода на даче приобретаются трубы для газа полиэтиленовые (низкого давления). Как правило, они чёрные с жёлтой маркировкой. Трубы из полиэтилена высокого давления в качестве газовых никогда не применяются.

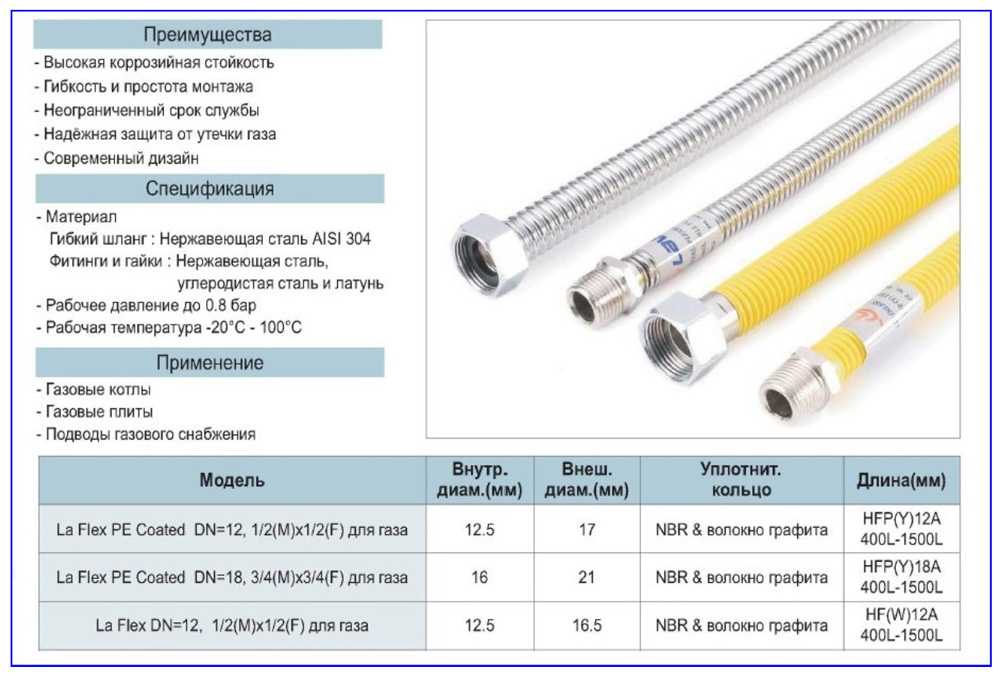

Для разводки труб в доме допускается применение шлангов, изготовленных из вулканизированной резины с текстильным армированием. Но они не выдерживают высокое давление, и чаще всего применяются при подключении устройств к баллонному источнику газа или к системе газовой колонки.

Применять пластиковые трубы для газа можно только при определенных условиях

Но применение труб из пластика запрещено в ряде случаев:

если газопровод будет прокладываться в районах с температурой атмосферного давления ниже 45 градусов;
в районах с сейсмической активностью выше 6 баллов;
если давление в газовой зоне высокое;
при прокладывании газопровода внутри любых помещений, тоннелей и коллекторов.

Во всех перечисленных ситуациях газовая труба ПНД не сможет полноценно выполнять свои функции. Поэтому в данных случаях могут использоваться только стальные тонкостенные или бесшовные трубопроводы.
