Реле контроля напряжения: принцип работы, схема, нюансы подключения

Трехфазные реле напряжения – Новатек-Электро – производство электротехнической продукции

Реле контроля напряжения 3-х фазное – защитное устройство, предназначенное для обеспечения работы трехфазных потребителей переменного тока при недопустимых колебаниях сетевого напряжения, обрыве, перекосе, нарушении чередования или слипания фаз.

В случае изменения напряжения в сети – превышения допустимых значений или их снижение, ниже минимального уровня, любой электродвигатель промышленного назначения и бытовая техника, могут выйти из строя

Именно поэтому, важность установки трехфазного реле для контроля электрической нагрузки актуальна и, безусловно, оправдана

Новатек-Электро – компания-производитель, реализующая реле контроля трехфазного напряжения оптом и в розницу. Мы предлагаем выгодные условия продажи всем нашим покупателям и дилерам, в том числе. Наша продукция, в число которой входит и трехфазное реле контроля фаз, благодаря своей функциональности, практичности и адекватной цене, популярна и востребована.

Особенности устройства и область применения

Защита трехфазного электродвигателя от перегрузки необходима как в бытовом обиходе, так и во многих производственных сферах.

Трехфазное реле напряжения применяют для обеспечения правильной работы:

Систем кондиционирования;

Холодильного оборудования;

В оборудовании со схемой АВР и любого другого оборудования, использующего электродвигательную нагрузку.

Реле напряжения трехфазные от Новатек Электро выпускаются в разной модификации, с учетом потребностей проблемных сетей, где можно наблюдать не только перебои в напряжении, но также коммутационные и импульсные помехи. Устройства оснащены специальной задержкой при посадках напряжения, что делает цифровое реле напряжения трехфазное эффективным в работе при кратковременных просадках напряжения.

Приборы трехфазного реле напряжения монтируются на стандартную DIN-рейку, они легкие и малогабаритные, что делает процесс установки и дальнейшего обслуживания устройства, простым и безопасным.

Подключение прибора происходит параллельно нагрузке, но, что примечательно, его работа не зависит от мощности нагрузки. Трехфазное реле защиты на выходах имеет две группы контактов (замкнутую и разомкнутую), независимых друг от друга и способных коммутировать нагрузки до 5А.

Ассортимент продукции

Трехфазное реле контроля напряжения представлено следующим модельным рядом:

РНПП-311 – устройство обеспечивает работу потребителя при условии возможных основных видов аварий в элктросети, таких, как, превышение допустимых порогов значений сетевого напряжения, слипание фаз или изменение их последовательности, нарушение полнофазности;

РНПП-311М – контроль трехфазного напряжения выполняется на тех же условиях, что и в случае применения прибора РНПП-311. Однако, светодиодная панель индикации в данной модели, усовершенствована и, помимо наличия сетевого напряжения, а также состояния нагрузки, указывает на тип аварийной ситуации, что значительно облегчает последующие действия пользователя.

РНПП-301 – в данной модификации трехфазное реле напряжения и контроля фаз, обеспечивает работу устройства в режимах линейного и фазного напряжения, имеет 6 потенциометров для установки параметров и регулировки работы устройства.

РНПП-302 – прибор имеет более-расширенное меню, которое помимо основных функций позволяет устанавливать временной интервал задержки при нарушении, заданных параметров, с возможностью автоматического запуска, после восстановления допустимых сетевых значений.

РНПП-311-1 – данный прибор двухканальный и помимо основных функций, возложенных на реле напряжение трехфазное, может контролировать частоту сети.

РНПП-311-2 – устройство двухканальное, осуществляющее контроль 3-х фазной сети 380В/50Гц с высокой точностью, а также оснащено сигнальными индикаторами, которые подают информацию пользователю о полнофазности сети или частичном пропадании фазы.

В комплекте с устройством прилагается гарантия от производителя, а также полная детализированная инструкция, которая поможет пользователю правильно установить прибор, обслуживать его в действии и верно «читать» показания индикационной панели.

Как выбрать реле напряжения для квартиры и дома

Многие кто не знает, что такое реле напряжения, очень часто его путают со стабилизатором. Однако, общего между этими двумя устройствами не так уж и много. Путаница возникает из-за того, что, как и в случае со стабилизатором напряжения, реле позволяет автоматически контролировать параметры тока, но не регулировать его (повышать или понижать, как это умеет делать стабилизатор напряжения ).

Основные функции реле напряжения, это контроль:

• Вы можете запрограммировать реле напряжения на верхний и нижний диапазон срабатывания. Например, реле будет выключаться, в том случае, если напряжение в электросети упадёт до 160 Вольт или же наоборот, поднимется до 240 Вольт;
• Можете самостоятельно регулировать показания индикатора напряжения, если оно некорректно отображается на дисплее реле;
• Выставлять задержку реле напряжения (время, через которое реле начнёт контроль напряжения, чтобы включиться заново).

Как было сказано выше, главным параметром реле напряжения является скорость срабатывания. Чем ниже будет скорость отключения, тем быстрее сработает реле напряжения. Для современных устройств защиты, данный параметр колеблется в районе 0,02-0,05 секунд.

Что нужно знать про мощность реле контроля напряжения

Также, при выборе защитного реле нужно учитывать мощность подключаемых приборов и фазность. Бывают трехфазные и однофазные реле напряжения. Именно однофазные реле, чаще всего выбираются для установки в домах и квартирах. При этом реле напряжения может устанавливаться на специальную DIN рейку, когда через него будет подключен весь дом или к обычной розетке, если требуется защитить только отдельные электроприборы.

Не менее важным параметром при выборе защитного реле является мощность. Если неправильно подобрать мощность реле напряжения на весь дом, то в случае превышения допустимой нагрузки, реле будет выключаться. В свою очередь, реле гораздо большей мощности, чем нужно, выключаться не будет, однако его стоимость обойдется на порядок выше.

Поэтому при выборе реле напряжения по мощности следует учитывать номинал установленных автоматических выключателей в доме и потребляемую нагрузку. Если стоят автоматы на 25А, то потребуется реле напряжения на 32-40А, чтобы защитить весь дом. Иногда требуется выбрать реле напряжения и мощнее, например, на 50-63А, здесь все во многом зависит от того, какая нагрузка к нему будет подключена.

Основные критерии при выборе защитного реле

Итак, чтобы правильно выбрать реле напряжения, нужно учесть:

• Фазность;
• Мощность;
• Скорость срабатывания;
• Диапазон настраиваемых напряжений (если в сети будет напряжение ниже, чем оно может быть выставлено в реле, то устройство защиты будет все время выключаться, а нормально использовать его не получится);
• Возможность самостоятельной регулировки индикатора напряжения (при его искажении на дисплее);
• Наличие термозащиты от внутреннего перегрева реле напряжения.

Итак, разобравшись с выбором защитного устройства, следует добавить, что его установка на весь дом или квартиру, является как плюсом, так и минусом. К преимуществам относится то, что в таком случае будут защищены абсолютно все потребители электричества в доме. Что же касается недостатков, то при сильном перепаде напряжения будет обесточен весь дом, что совсем неудобно.

Источник

Отличия реле напряжения от стабилизатора

Современная квартира напичкана многочисленными электрическими и электронными приборами, многие из которых достаточно чувствительны к изменению напряжения. В то же время, даже в крупных городах электрическая сеть грешит нестабильностью, а что говорить о сельской местности. От любого скачка напряжения домашняя электроника может просто выйти из строя.

Защита бытовой техники от скачков напряжения и перенапряжения в сети обеспечивается в основном двумя типами устройств – стабилизатор и реле контроля максимального и минимального напряжения. Их работа основывается на различных принципах, и выбор проводится с учетом особенностей.

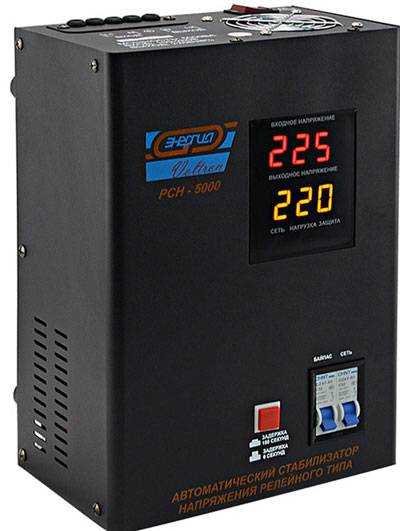

Стабилизаторы напряжения

Стабилизатор – это прибор, который поддерживает напряжение на заданном уровне при его колебании в сети в определенных пределах. Обычно в бытовых условиях применяется стабилизатор, удерживающий значение 220 В ±5% при колебании входного сигнала от 160 до 260 В. При скачке за пределы возможностей прибор просто отключает сеть.

Конструктивно стабилизаторы подразделяются на несколько типов. Наиболее распространены приборы ступенчатого типа, включающие трансформатор и силовые ключи (релейные или полупроводниковые). Плавная установка обеспечивается в электромеханических стабилизаторах, в которых трансформатор имеет регулировку первичной и вторичной обмотки. Этот прибор снижает нижний предел входного напряжения до 120-130 В.

Наиболее совершенным, но и самым дорогим, является инверторный стабилизатор, содержащий накопительную ёмкость. Она способна сгладить перепады напряжения в пределах 100-300 В, а выходной сигнал имеет значение 220 В ± (1-3)% с практически идеальной синусоидальной формой.

Реле напряжения

Реле контроля – это устройство, контролирующее нижнюю или верхнюю границу допустимого значения напряжения. Соответственно, существуют реле минимального и максимального напряжения. Для защиты от перенапряжений используется реле максимального напряжения. Если входное напряжение превысит установленное значение (например, 230 В), то нагрузка отключается. При возврате его величины в нужные пределы сеть снова включается.

Чаще используется принцип задержки включения. В таких реле есть настройка времени отключения. Например, если осуществлена установка 2 с, то после истечения этого времени сеть снова включится, и ток поступит на бытовое оборудование.

Надо отметить, что при коротких импульсах скачка реле может не сработать. Для таких случаев существует многофункциональное реле МР-63, которое выполняет роль максимального и минимального реле, а также реагирует на мгновенные импульсы значительной амплитуды.

В чем заключается различие

Предыдущий анализ показывает, что рассматриваемые устройства имеют принципиальные различия. Оба прибора отключают подачу электроэнергии, если напряжение превышает минимально или максимально допустимое значение. Однако, стабилизатор в пределах между экстремальными значениями еще и выравнивает напряжение, поддерживая его на заданном уровне. Реле осуществляет только контроль предельных величин, после чего отключает сеть, но включает снова при исправлении положения.

Таким образом, бытовая техника при использовании стабилизатора не только защищена от скачков напряжения и перенапряжения в сети, но и получает стабильный электросигнал, что повышает её работоспособность. В то же время, нельзя говорить о полном превосходстве стабилизаторов над реле. Для составления полной картины необходимо разобраться со всеми плюсами и минусами этих приборов.

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питанияРеле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

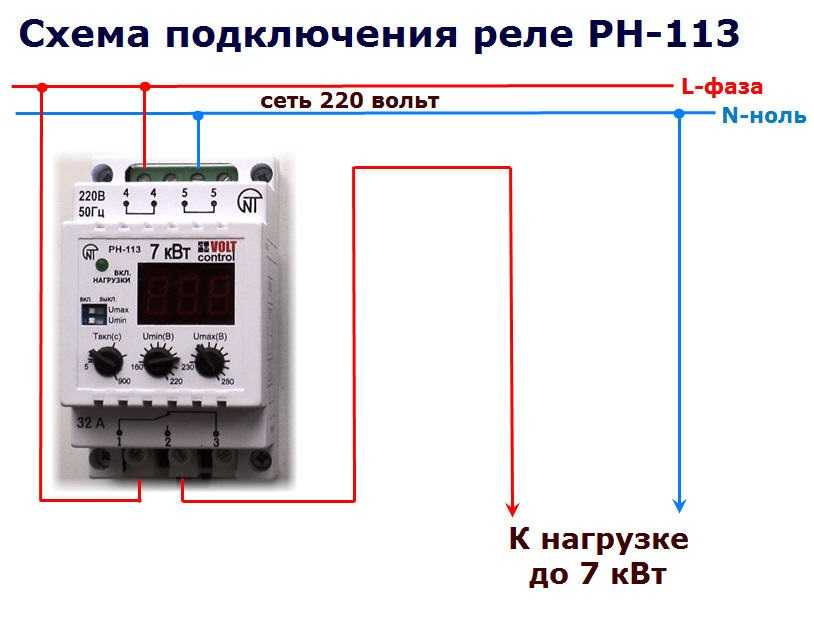

Схема подключения реле напряжения РН113Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»Реле напряжения Зубр

Устройство и принцип работы

На лицевой части корпуса, как правило, располагаются клавиши управления или рычаги регулировки. Некоторые модели оснащаются дисплеем, на котором отображается числовое значение напряжения сети на данный момент.

Перед началом эксплуатации необходимо настроить пороговые значения срабатывания(от 100 до 400 Вт). Принцип работы устройства довольно простой. Процессор в режиме реального времени считывает показания напряжения. При стабильных значениях (в среднем это 220 В), реле никак себя не проявляет. Если в какой-то момент происходит нарушение максимальных или минимальных границ, прибор размыкает цепь. Таким образом, происходит обесточивание всех электрических потребителей.

Справка: срабатывание реле происходит за доли секунды. Это обеспечивает 100% защиту от перенапряжения!

Шаг №4 — Какой мощности нужен стабилизатор?

На предыдущих этапах мы узнали, что для дома нужен аппарат с плавной регулировкой, определились с количеством фаз необходимого прибора (однофазный или трехфазный) и решили для себя, будет он стоять в отапливаемом помещении или нужен морозостойкий вариант.

Теперь следует понять, какой мощностью должен обладать прибор.

К этому вопросу нужно отнестись внимательно, так как взяв стабилизатор маленькой мощности, в результате мы получим частые отключения стабилизатора по перегрузу.

Основное правило, которым принято руководствоваться при выборе стабилизатора напряжения для дома, звучит так:

На каждый частный дом или загородный коттедж устанавливается вводной автомат, который не позволяет нагружать электропроводку дома больше, чем она рассчитана. Это связано не с «жадностью» электриков, будто не хотят разрешить владельцу дома включать приборы большей мощности, чем разрешено. Причина банальна — не допустить возникновения пожара. Чтобы не допустить перегревания проводов и возникновения из-за этого пожара, ставится вводной автомат. Если человек попытается одновременно нагрузить электропроводку приборами бОльшей мощность, чем разрешено, — вводной автомат выполнит защитное отключение и не допустит пожара в доме.

Чаще всего на дом ставятся подобные вводные автоматы:

Вводной автомат на 40 А (ампер)

Для того, чтобы узнать какой мощности нужен стабилизатор напряжения для нашего дома, всегда применяется одна и та же формула:

• Вариант №1 — к дому подведена однофазная сеть на 220В В этом случае умножаем значение вводного автомата (у нас это 40 ампер) на 220 вольт: 40 * 220 = 8 800 Выходит, что для нашего дома нужен стабилизатор мощностью не меньше, чем 8800 ВА (вольт-ампер) или 8,8 кВА (киловольт-ампер).

Зная типичную линейку мощностей стабилизаторов: 5, 8, 10, 15, 20, 30 кВА

Понимаем, что стабилизатор на 8 кВА с нашей нагрузкой уже не будет справляться, а вот на 10 кВА — самое оно.

Вариант №2 — к дому подведена трехфазная сеть на 380В В случае трехфазной сети решение следующее:

• если дома есть потребители на 380В — ставим один трехфазный стабилизатор. Его мощность высчитывается так: Вводной автомат для частных домов с трехфазным подключением чаще всего на 20 ампер. Умножаем 20 ампер на 200В и получившуюся цифру умножаем еще на 3: 20 * 220 * 3 = 13 200 Получается для дома нужен трехфазный стабилизатор мощностью не меньше 13200 ВА (вольт-ампер) или 13,2 кВА. (киловольт-ампер). Опять же, учитываем линейку мощностей трехфазных стабилизаторов (9, 15, 20, 30 кВА) понимаем, что нам нужен стабилизатор на 15 кВА. Итого , нужен трехфазник на 15 кВА.
• Если же к дому подведено 3 фазы, а все электроприборы обычные, рассчитаны на 220В и трехфазных потребителей ставить не планируется, то эффективнее будет поставить три однофазных стабилизатора (по одному на каждую фазу). Это делается по той причине, что при пропадании напряжения на одной из фаз, трехфазный стабилизатор обесточит весь дом. При установке трех однофазных стабилизаторов данная проблема не возникает и электроприборы на оставшихся двух фазах продолжают работать. Мощность высчитывается как для обычного однофазного стабилизатора (описано было выше) с тем отличием, что нужен не один а три штуки: 40 * 220 = 8 800 Итого , нужно 3 стабилизатора по 10 кВА.

В зависимости от количества подведенных фаз:

• для однофазной сети (220В) чаще всего ставят однофазный стабилизатор на 10 кВА;
• для трехфазной сети ставят или один трехфазный стабилизатор на 15 кВА или три однофазных по 10 кВА (по одному на каждую фазу).

Расчет тока по мощности

Поскольку в документации на автоматические выключатели указывается номинальный ток, нам для правильного выбора придется перевести киловатты в амперы. Рассчитывать будем отдельно для трех- и однофазных сетей.

Для трехфазной цепи

При трехфазном вводе (15 кВт 3 фазы) расчет потребляемого линией тока делается по такой формуле:

I = P / (1.73) * U) * cosφ, где:

• I — ток в амперах;
• P — мощность в ваттах;
• 1.73 — поправочный коэффициент, который для трехфазной цепи составляет √3.
• U — межфазное (линейное) напряжение в вольтах;
• cosφ — коэффициент мощности.

Коэффициент cosφ используется для учета реактивной мощности при подключении нагрузки с реактивной составляющей. Поскольку мы пока не знаем, какие потребители  будут подключаться, берем за основу полную выделяемую мощность, приняв cosφ за единицу или просто опустив его.

I = 15 000 / (1.73 * 380) = 22.81 А

Итак, 15-киловаттная нагрузка без учета реактивной составляющей будет нагружать трехфазную линию током 22.8 А.

Для однофазной цепи

Теперь займемся однофазным вводом. Здесь формула почти та же, но нет поправочного коэффициента 1.73, поскольку мощность не распределяется по фазам — она всего одна.

I = P / * U * cosφ, где:

• I — ток в амперах;
• P — мощность в ваттах;
• U — фазное (фаза-ноль) напряжение в вольтах;
• cosφ — коэффициент мощности.

Как и в предыдущем случае, коэффициент мощности опускаем и получаем:

I = 15 000 / 220 = 68.1 А

Итак, при нагрузке 15 киловатт ток в однофазной сети будет составлять 68 ампер. Более подробно о переводе мощности в ток и тока в мощность можно прочесть в статье «Сколько ватт в одном ампере».

На заметку. Согласно новым стандартам в однофазных сетях величина напряжения должна составлять 230 В, но до сих пор не все энергоснабжающие организации перешли на него.

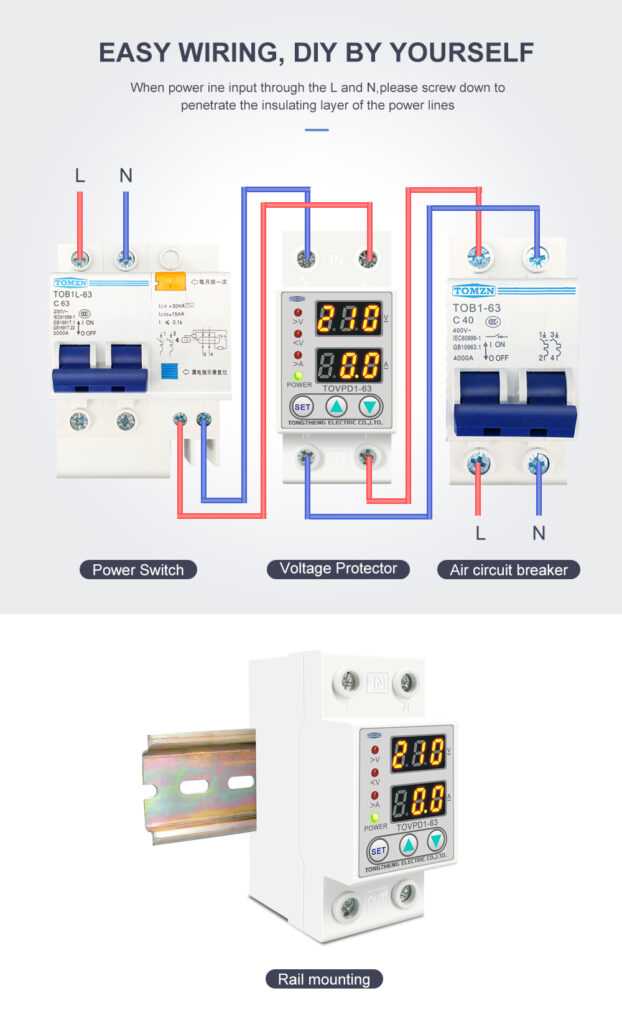

Общие рекомендации по вопросу подключения реле напряжения

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

• контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
• контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
• контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире

Виды РН

В защите от скачков вольтажа нуждаются различные типы приборов. Некоторые из них работают от бытового напряжения 220 В и потребляют минимальную мощность. К примерам таких устройств относятся зарядные устройства для смартфонов или led лампочки. Другие так же работают от 220 В, но потребляют уже тысячи ватт мощности, например, электрические чайники и утюги. Третьи устройства требуют трехфазного питания 380 В. Обычное однополюсное РН им не годится. Среди таких потребителей промышленные станки и мощные асинхронные двигатели. Поэтому все реле для контроля напряжения принято разделять по типу корпуса и виду нагрузки.

По типу корпуса

Данная классификация указывает на то, какие приборы и в каком количестве возможно подключить к реле. По типу исполнения РН подразделяется на 3 вида:

• розеточные;
• в виде удлинителя;
• с установкой на din рейку.

Первый тип наиболее прост с точки зрения использования. Данное реле защиты от перенапряжения подключается непосредственно в розетку. С одной стороны корпуса имеется соответствующий разъем в виде штепсельной вилки. На другой части прибора расположена стандартная розетка для подключения нагрузки. Подобный тип РН можно быстро снять и подключить в другое место.

Второй тип выполнен в виде удлинителя. На его поверхности имеется несколько розеток для нагрузки. В отличие от 1-го типа данное реле оснащено кабелем с вилкой. Прибор удобен для стационарного подключения офисной техники.

По количеству фаз

Электрические потребители, работающие от переменного тока, подразделяются на 2 группы. Подобное деление имеет и реле контроля напряжения. А именно:

• однофазное РН;
• трехфазное.

Однофазная модификация пригодна для дома. Эти реле устанавливаются в квартирах, гаражах и дачах. Они пропускают через себя одну фазу и ноль. Поэтому их называют однофазными.

Рабочее напряжение для подобных РН составляет 220в. Их контакты рассчитаны на ток в 30-40 А, что соответствует максимальным значениям для квартирной проводки. Устройство имеет минимальный перечень настроек и, если почитать инструкцию, пригодно для пользования обычным человеком без профильного образования.

Трехфазное реле контроля напряжения ZUBR 3F
