Как подключить 4х контактное реле чтоб управление было минус

6. Установка кабельной арматуры

Во время монтажа кабелей проводят следующие работы: размещение кабелей в котловане, укладка запасов кабелей и разделка их концов, установка кабельных муфт в грунт или на отдельные основания крепления муфт и заделок к конструкциям, прозвонка, расшивка и подключение жил кабеля к контактным зажимам или лепесткам панелей с выводами кабельных муфт и аппаратуры СЦБ, фиксация местоположения, окраска и маркировка муфт и заделок. Кабель монтируют электромонтажники, имеющие удостоверение на право производства работ.До начала монтажа напольных кабелей роют котлованы для укладки их запасов и установки разветвительных, универсальных и соединительных муфт, путевых трансформаторных ящиков и других устройств.Внутренние и наружные поверхности кабельных муфт и отсеков для ввода кабелей в путевые трансформаторные ящики и кабельные ящики перед монтажом кабелей тщательно очищают от пыли и грязи. Перед разделкой напольных кабелей их концы в котловане разбирают по направлению и очищают от земли. Запас кабеля на случай переразделки укладывают полукольцом у места ввода в релейный шкаф, разветвительную муфту и другие устройства. До начала разделки кабеля измеряют сопротивление изоляции жил, проверяют их целость, отсутствие сообщения между собой и металлической оболочкой, экраном или броней. Разделка кабелей заключается в ступенчатом удалении наружного покрова, бронепокрова, подушки, оболочки, экрана, поясной изоляции и изоляции жил.

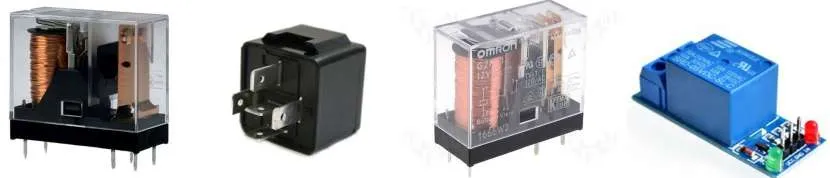

Детали электромеханического реле

Типичное электромеханическое реле состоит из следующих компонентов:

• Электромагнитная катушка
• Арматура
• Ядро
• Подвижные контакты
• Пружинное возвратное устройство

Электромагнитная катушка

Электромагнитная катушка является наиболее важной частью электромеханического реле. Он состоит из набора медных обмоток на магнитном сердечнике. Как вы знаете, поток тока через катушку создает магнитное поле. Поэтому, когда напряжение подается на катушку, она становится электромагнитом и притягивает якорь

Подвижные контакты и неподвижный контакт

Контакты-это проводящие части внутри реле, которые размыкаются или замыкаются при подаче напряжения на его катушку. Контакт, который притягивается электромагнитом, называется подвижным контактом, а тот, который неподвижен и соединен с клеммами, называется неподвижными контактами.

Пружинное устройство

В них также присутствуют пружинные элементы, например, для возврата якоря и контактов в исходное положение при обесточивании катушки.

Части твердотельного реле

Как обсуждалось ранее, твердотельные реле не имеют внутри подвижных частей. Чтобы объяснить их внутренние части, здесь мы разделили его на следующие разделы:

• Секция входной цепи
• Электрическая изоляция
• Схема драйвера
• Выходной раздел

8. Составление монтажных схем по принципиальным

Монтажные схемы создаются на основе принципиальных и содержат всю необходимую информацию по производству монтажа электроустановки, включая выполнение электрических соединений. Без их использования создать качественно, надежно и понятно для всех специалистов электрические подключения современного оборудования невозможно. После того, как принципиальная электрическая схема создана под нее разрабатывается монтажная. На ней изображаются те элементы, которые задействованы в работе. Причем могут показываться как все существующие контакты коммутационных аппаратов, кнопок контакторов и реле, так и только используемые в рассматриваемом случае для упрощения восприятия. Все монтажные единицы нумеруются с присвоением индивидуального номера каждой позиции. Контакты кнопок, реле, пускателей и всех электрических элементов схемы нумеруются на корпусе каждого прибора или указываются определенным положением в технической документации.Изображения проводов выполняются линиями прямого направления и маркируются тем же способом, как и на принципиальной схеме.

Причины неисправности реле

Реле — это электронное устройство, которое управляет электрической цепью, переключая ее на разные режимы работы. К сожалению, реле может выходить из строя по разным причинам. Рассмотрим наиболее распространенные причины неисправности реле:

• Перегрузка электрической цепи — когда реле постоянно испытывает слишком большую нагрузку, это может привести к его поломке.

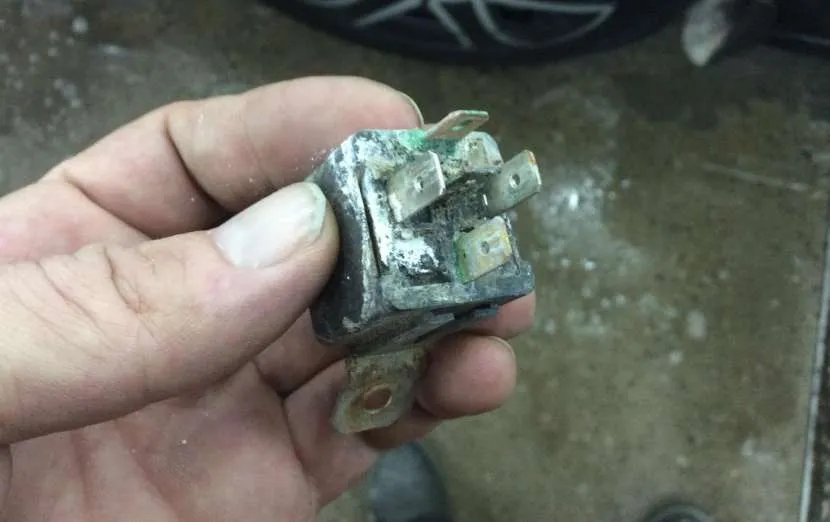

• Высокая влажность — если реле находится в условиях повышенной влажности, это может вызвать коррозию и повреждение его компонентов.
• Повреждение контактов — постоянное переключение реле может привести к истиранию и повреждению его контактов. Это может вызвать неправильное функционирование или поломку реле.
• Неправильное питание — если реле подключено к неправильному источнику питания, это может привести к его перегреву и поломке.
• Не правильный монтаж — неправильная установка реле или несоответствие его параметров электрической цепи также может привести к его неисправности.

Если реле вышло из строя, вам может потребоваться заменить его или отремонтировать. Для этого удалите реле из электрической цепи, проверьте его контакты на наличие повреждений и замените, если необходимо. Также стоит проверить соединения и провода электрической цепи на наличие повреждений или коррозии.

Электронное реле: схема и принцип работы

Периодичность мигания напрямую связана с емкостью конденсатора. Исключение составляет схема соединения реле поворотов типа РС и его аналогов, применяемых на грузовых автомобилях. Пока оценок нет.

Диапазон электропитания: 8…16В. Клемма которая расположена в другом направлении относительно остальных — это 30 или 87?

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.

Схема блокировки двигателя с самоподхватом самоблокировкой.

А может и 3-канальным, что позволит подключать 4 полюса к нагрузке например, три фазы В 4.

Это обусловлено способом подключения контрольных ламп.

Для крепления корпуса имеются отверстия и проушины под болтовые соединения. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. как подключается автомобильный сигнал

Открытие багажника с брелока автосигнализации

Вобщем как-то так!

Подадим на обмотку напряжение 12 вольт от блока питания или АКБ — реле должно отчетливо щелкнуть.

Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться. Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т.

Опять же, смотря в каком месте эта скрутка будет находиться. Реле используют в тех случаях когда исполнительное устройство потребляет больший ток до ампер , чем способен выдать управляющий выход потребление катушек реле как правило не превышает миллиампер. Необходимо внимательно следить за маркировкой контактов на реле, так как некоторые производители выпускают реле с не стандартным расположением контактов.

На якоре может быть размещена контактная медная пластика и гибкая подводка провод , тогда якорь находится под напряжением и по медным шинам подаётся напряжение на неподвижный контакт. Что означает подключение через реле и как это сделать? Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот — контакты привариваются друг к другу, и реле перестает размыкаться.

Переключающий контакт отогнут для наглядности. Иногда при выборе аналога необходимо учитывать некоторые параметры. Если не использовать пайку, то что лучше скрутка или соединение папа-мама? На заглушенном автомобиле и ДХО и фары отключаются.

Напряжение срабатывания Напряжение, которое обозначено на корпусе реле, — это усредненное оптимальное напряжение. А чисто противотуманки можешь подключить через обычное реле.

Кроме полупроводникового ключа в электронном реле установлена обвязка для обеспечения возможности управления ключом нужным управляющим напряжением. А чисто противотуманки можешь подключить через обычное реле. Типовые схемы реле. Подскажите какая схема с правильным подключение или все верные? Подключение доп.фар через реле

Общая информация

Твердотельное реле — это электронное устройство, которое используется для управления электрическими сигналами, аналогично реле на электромеханических контактах. Однако в твердотельном реле, в отличие от электромеханического, используются полупроводниковые элементы, такие как транзисторы, тиристоры, диоды, для контроля и переключения электрических сигналов.

Твердотельные реле имеют ряд преимуществ по сравнению с электромеханическими, такие как высокая надежность, долговечность, более быстрая скорость переключения и отсутствие шума при работе. Они также могут быть использованы для управления высокочастотными сигналами и могут работать при высоких температурах.

Твердотельные реле находят широкое применение в различных отраслях, включая автоматизацию производства, электронику, системы управления и телекоммуникации.

Принцип работы

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.

Что такое реле, и как оно работает

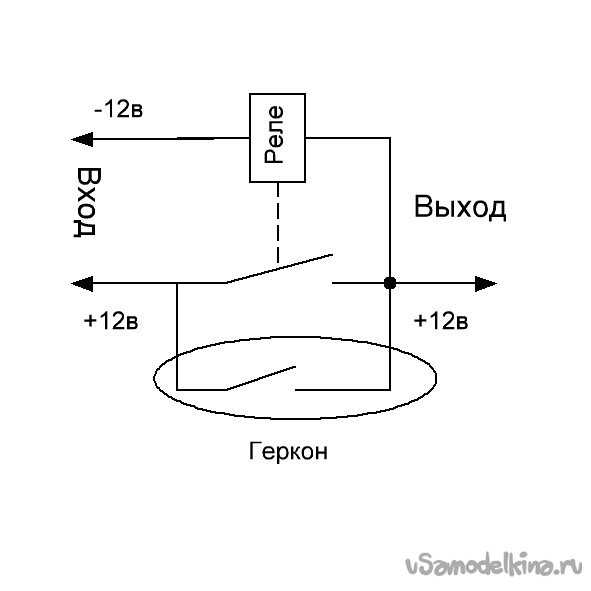

Как сделать из «минуса» «плюс» и наоборот? Как подцепиться к электроприводу? Как открыть багажник с брелока сигнализации? Как заблокировать запуск двигателя? На все эти вопросы есть ответ: с помощью реле.

Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.

Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт.

Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного.

Реле часто приходит на выручку во время установки дополнительного оборудования. Давайте рассмотрим простейшие примеры применения реле.

Блокировка двигателя

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.).

Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель.
