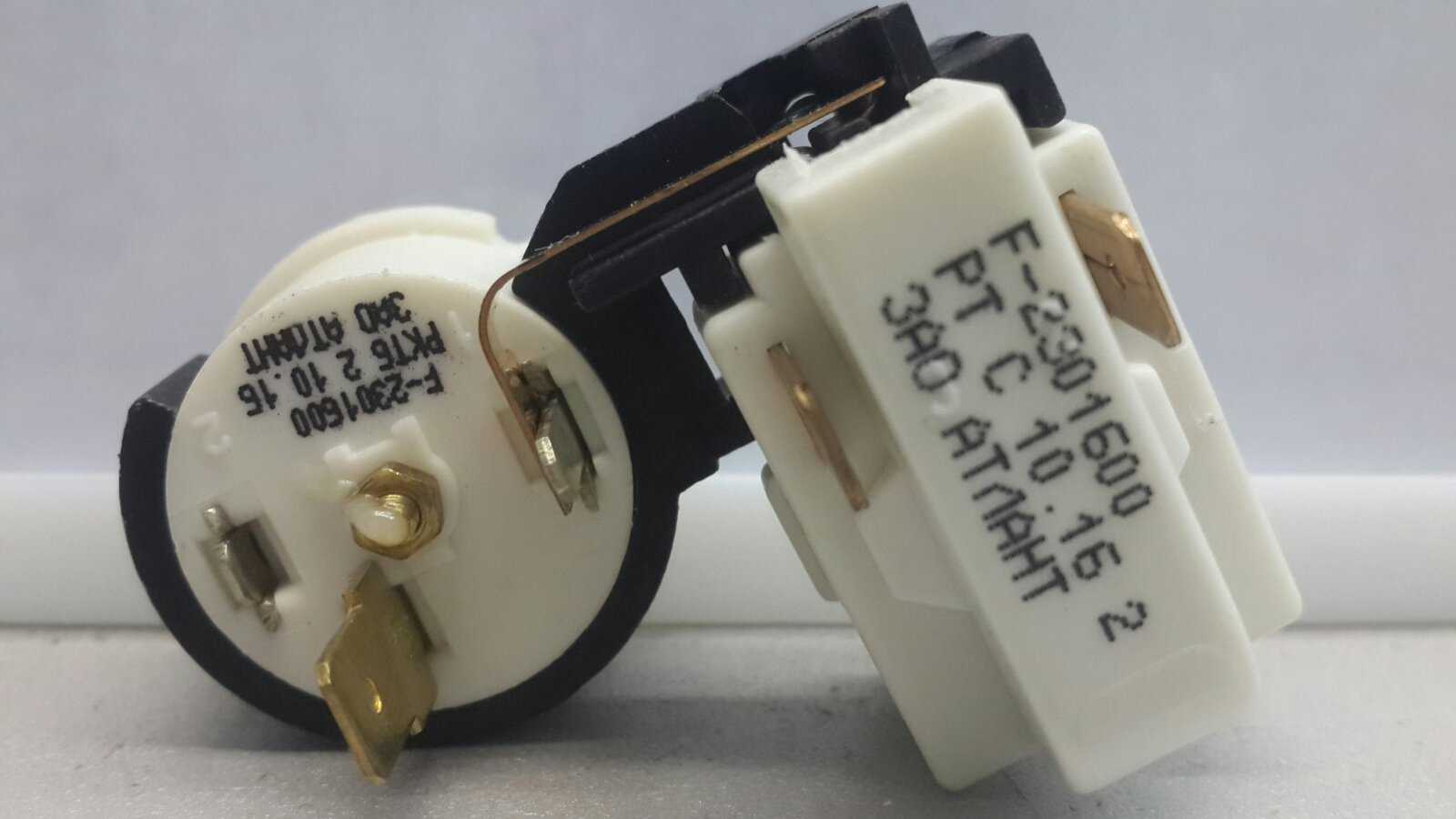

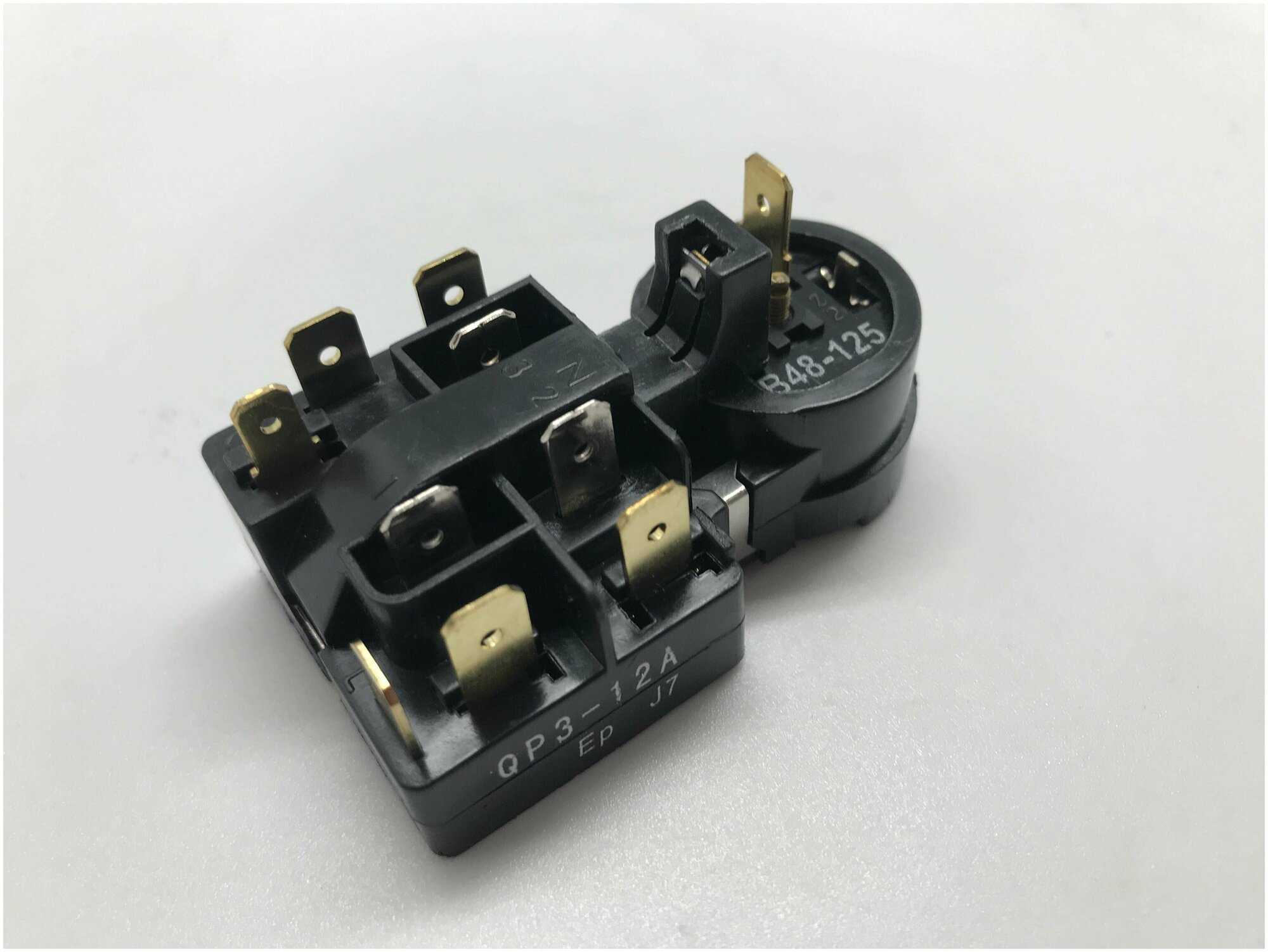

Что такое пусковое реле холодильника

Контрольный модуль

Основная функция контрольного модуля — контроль за правильностью работы электрической цепи, а также обнаружение и предотвращение возможных сбоев и аварий. Контрольный модуль обеспечивает стабильную работу холодильника и защищает его от перегрузок и коротких замыканий.

Контрольный модуль состоит из нескольких ключевых элементов. Один из них — защитное реле, которое отвечает за защиту от перегрузок. Оно автоматически отключает подачу электричества, если ток в цепи превышает заданное значение.

Другой важный элемент контрольного модуля — реле задержки времени. Этот элемент обеспечивает задержку включения и выключения холодильника. Задержка включения необходима, чтобы избежать короткого и мощного всплеска тока при старте холодильника, который может привести к повреждению электрической цепи. Задержка выключения позволяет холодильнику охлаждаться в течение некоторого времени после отключения, чтобы избежать повышенного напряжения в цепи и повреждения компонентов.

Кроме того, контрольный модуль также может иметь датчики температуры и влажности, которые позволяют контролировать и регулировать условия работы холодильной установки. Датчики сигнализируют о превышении или недостаточности заданных значений температуры или влажности, после чего контрольный модуль принимает соответствующие меры для восстановления оптимальных условий.

Все элементы контрольного модуля работают внутри специально разработанного корпуса, который обеспечивает защиту от воздействия внешних факторов, таких как пыль, влага и вибрация. Корпус также предусматривает возможность подключения к контрольному модулю других систем и устройств, таких как пульт управления или система мониторинга.

Контрольный модуль является неотъемлемой частью пускового реле холодильника и играет ключевую роль в обеспечении эффективной и безопасной работы всей холодильной установки.

Типы пусковых реле

Электромеханические пусковые реле

Электромеханические пусковые реле являются наиболее распространенным типом пусковых реле и работают на основе электромагнитных принципов. Вот основные компоненты и принцип работы электромеханического пускового реле:

Катушка:Электромеханическое пусковое реле содержит катушку, которая состоит из провода, обмотанного вокруг сердечника. Когда на катушку подается электрический ток, она создает магнитное поле.
Пусковая система:Пусковая система состоит из контактов, пружин и механизмов, которые управляют положением контактов в пусковом реле. Когда катушка создает магнитное поле, оно воздействует на механизмы пускового реле и вызывает перемещение контактов.
Нормально разомкнутые и нормально замкнутые контакты:Электромеханическое пусковое реле имеет нормально разомкнутые контакты (NC) и нормально замкнутые контакты (NO). В исходном состоянии, когда на катушку не подается ток, нормально разомкнутые контакты закрыты, а нормально замкнутые контакты открыты.
Работа пускового реле:Когда на катушку подается электрический ток, она создает магнитное поле, которое притягивает механизмы пускового реле. Это приводит к перемещению контактов. Нормально разомкнутые контакты закрываются, устанавливая электрическое соединение, а нормально замкнутые контакты открываются, прерывая существующее электрическое соединение. При этом электрический ток может пройти через пусковое реле и запустить соответствующее электрическое устройство, такое как электродвигатель.
Удержание состояния:После активации пускового реле и установления электрического соединения контакты будут оставаться в этом состоянии даже после прекращения подачи тока на катушку. Это обеспечивает удержание электрического соединения и непрерывную работу электрического устройства, пока не будет снова активирован механизм выключения пускового реле.
Механизм выключения:Для выключения пускового реле требуется механизм, который возвращает контакты в исходное состояние при прекращении подачи тока на катушку. Это позволяет прервать электрическое соединение и остановить работу электрического устройства.

Электромеханические пусковые реле широко используются в различных областях, где требуется контроль и управление пусковыми процессами, такими как промышленность, автоматизация, энергетика и другие

Твердотельные пусковые реле

Твердотельные пусковые реле, в отличие от электромеханических, не содержат движущихся механических частей, таких как контакты и пружины. Вместо этого, они используют полупроводники, такие как тиристоры или транзисторы, для управления электрическим током.

Принцип работы твердотельного пускового реле следующий:

Управление полупроводниками:Твердотельное пусковое реле использует полупроводники для управления электрическим током. Обычно оно имеет внутренний тиристор или транзистор, который может быть управляем сигналом управления.
Активация твердотельного элемента:Когда на тиристор или транзистор подается сигнал управления, он переходит в состояние, позволяющее прохождение электрического тока.
Установление электрического соединения:Когда твердотельный элемент активирован, он создает электрическое соединение между входом и выходом пускового реле. Это позволяет электрическому току пройти через пусковое реле и запустить подключенное устройство.
Поддержание соединения:После активации твердотельного элемента он остается включенным, пока на него подается управляющий сигнал. Это обеспечивает непрерывное электрическое соединение и поддерживает работу электрического устройства.
Выключение пускового реле:Когда сигнал управления прекращается, твердотельный элемент переходит в выключенное состояние и прекращает пропускать электрический ток. Это разрывает электрическое соединение и завершает пусковой процесс.

Твердотельные пусковые реле обладают рядом преимуществ, таких как отсутствие износа механических частей, более высокая скорость коммутации и отсутствие шума при работе. Они также могут быть более надежными и долговечными в сравнении с электромеханическими реле. Однако, они могут быть более дорогими и иметь ограничения по максимальному току и напряжению, которые они могут обрабатывать.

Защитные функции реле

В процессе работы холодильного агрегата могут возникнуть «нештатные» ситуации, причина которых может быть в неправильной работе компрессора. Часто это бывает из-за чрезмерной нагрузки на валу двигателя. Например, при заклинивании ротора. Сила тока через обмотку возрастает, но не настолько, чтобы сравнялась по значению с токами КЗ, и сработала автоматика распределительного щитка. Двигатель начинает перегреваться, и обмотка может просто «сгореть».

Чтобы избежать перегрева, и не ремонтировать холодильник путем замены компрессора, предусмотрена токовая защита. Её элементы могут позиционно находиться в одном корпусе с пускателем. И такие модели называют «пускозащитными реле».

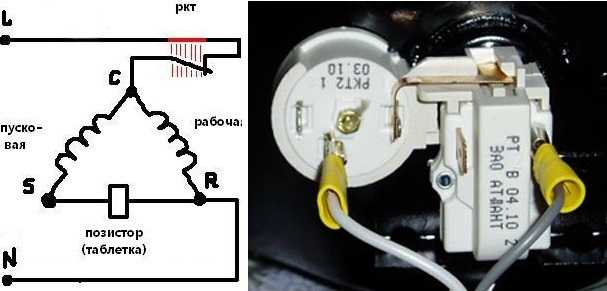

Действие защитной части узла основано на свойствах биметаллической пластины. Благодаря разным коэффициентам теплового расширения, при прохождении через неё тока определенной величины, она нагревается и изгибается. Один конец пластины постоянной закреплен на контакте. Другой может перемещаться. В «холодном» состоянии он замыкает цепь, при нагревании — размыкает.

Схему можно усовершенствовать, если в цепь пускового конденсатора включить реле времени.

Если компрессор заработает, то неисправно пусковое реле.

Как снять реле на холодильнике Индезит и заменить его

Перед тем как начать процесс замены реле, убедитесь, что холодильник отключен от электричества. Для безопасности рекомендуется снять вилку из розетки или отключить питание по соответствующей автоматической выключающей кнопке.

Вот пошаговая инструкция по снятию реле на холодильнике Индезит:

Шаг 1:
Найдите реле на задней или нижней части холодильника. Оно может быть закреплено на специальном кронштейне или просто вставлено в разъем.
Шаг 2:
Проверьте, есть ли какие-либо закрепления, удерживающие реле на месте

Если есть, открепите их, используя соответствующие инструменты.
Шаг 3:
Аккуратно выньте реле из разъема, обращая внимание на то, какие провода подключены к нему.
Шаг 4:
Отсоедините провода от старого реле. Обычно они подключены к разъемам или контактным площадкам.
Шаг 5:
Установите новое реле на место, вставив его в разъем

Убедитесь, что реле надежно фиксируется.
Шаг 6:
Подключите провода к соответствующим разъемам или контактным площадкам нового реле.
Шаг 7:
Убедитесь, что все закрепления надежно установлены и реле не двигается. Проверьте правильность подключения проводов.

После выполнения всех этих шагов вы сможете подключить холодильник к электричеству и проверить его работоспособность. Если все сделано правильно, то новое реле должно запустить компрессор и вернуть холодильнику его нормальную функциональность.

Если у вас возникнут сложности при снятии реле или замене его, рекомендуется обратиться к профессионалам или сервисному центру для получения квалифицированной помощи и решения проблемы с холодильником Индезит.

Алгоритм проверки пускового реле холодильника

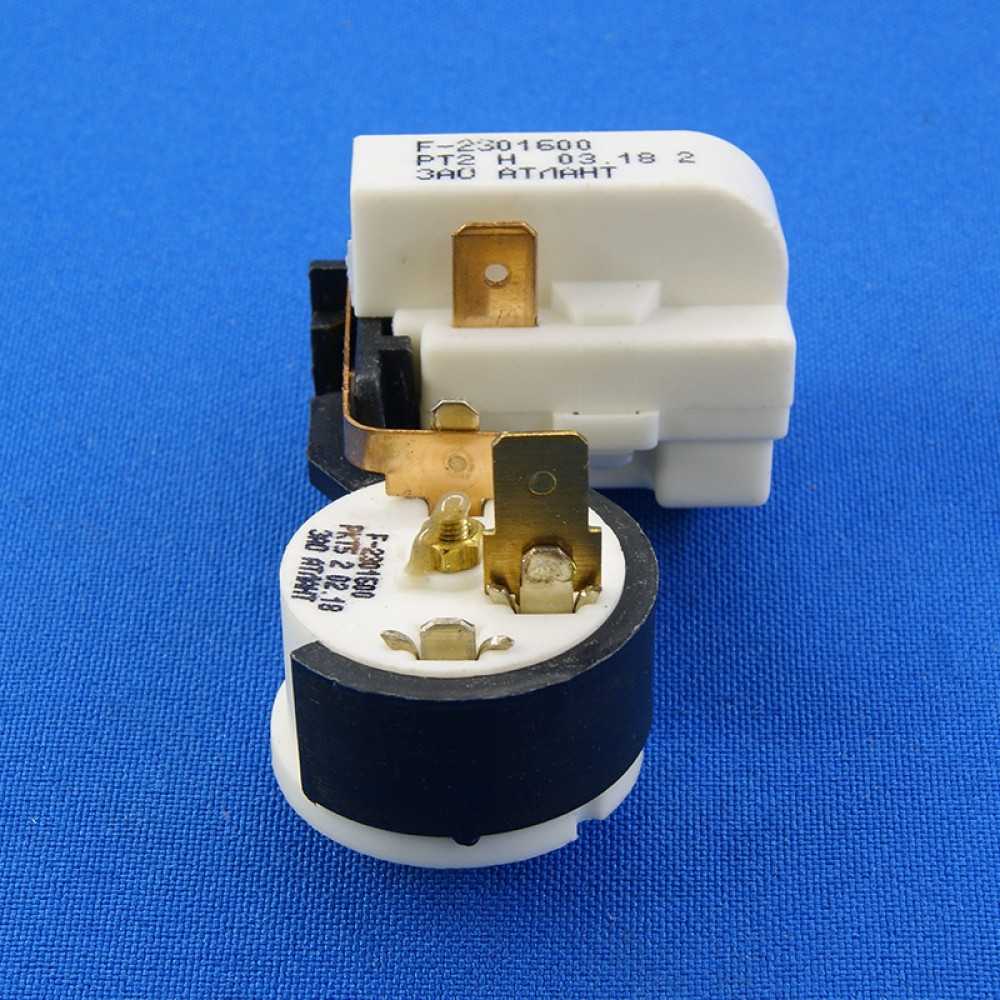

Положите реле РТП-1 (альтернатива — РТК-Х) на стол стрелкой вниз и проверьте цепь между гнездами 1 и 3. Или в модели РТП-1 между гнездом и нижней клеммой (в модели РТК-Х между гнездом и верхней клеммой). Установите реле LS-08B обратной стороной вверх и проверьте цепь между клеммами и гнездом 2 (или 3 — в зависимости от модификации). Реле DXR должно быть размещено клеммной колодкой вверх и проверено между клеммами 1 и 3 (или 4 в зависимости от модификации). Если есть неисправность, то контакта не будет. Там, где нет контакта, находится причина неисправности. Однако у стартовых реле RTK-X и LS-08B есть особенность: две пары кантонов. Если один из них неисправен, цепь может замкнуться через планку держателя контактов, которая проводит ток. Поэтому необходимо также провести визуальный осмотр. Первый шаг — очистить отмершие контакты тончайшей тканью и промыть их спиртом. На реле RTP-1 может потребоваться согнуть ферулу неподвижного контакта для обеспечения плотного контакта. Теперь все должно работать. Холодильник по-прежнему не включается? Возможно, вам придется купить новое реле. Или, возможно, дело не в реле, а в самом компрессоре. Стоит проверить и компрессор холодильника, чтобы не потратить деньги впустую. Для его проверки вам понадобится простое устройство, состоящее из двухжильного провода, вилки, кнопки звонка, трех зажимов типа «крокодил». С его помощью можно запустить двигатель компрессора без пускового реле, но с защитой от перегрева обмотки. Компрессор можно запустить следующим образом.

Устранение проблем с компрессором холодильника

Даже при надлежащем техническом обслуживании компрессоры все равно могут испытывать проблемы. Вот некоторые распространенные проблемы, которые могут возникнуть с компрессорами, и их возможные решения:

Перегрев

Перегрев — это распространенная проблема компрессоров, которая может быть вызвана несколькими факторами, такими как недостаточное количество масла или хладагента, загрязненные катушки или фильтры, или неисправный двигатель.

Чтобы решить эту проблему, проверьте уровни масла и хладагента, очистите катушки и фильтры, а также убедитесь, что двигатель работает правильно.

Возможно, вам также потребуется отрегулировать термостат или скорость вентилятора, чтобы предотвратить перегрев компрессора.

Утечки хладагента

Утечки хладагента могут привести к затруднению работы компрессора и снижению его эффективности.

Чтобы определить утечку хладагента, найдите маслянистый осадок вокруг трубопроводов хладагента или змеевиков, или прислушайтесь к шипящему звуку.

Если вы подозреваете утечку хладагента, выключите компрессор и вызовите профессионального техника для устранения утечки и дозаправки хладагента.

Чрезмерный шум

Компрессоры могут производить определенное количество шума во время работы, но чрезмерный шум может быть признаком проблемы.

Причина чрезмерного шума может быть разной, но это может быть связано с ослаблением компонентов, износом подшипников или неисправностью двигателя.

Чтобы решить эту проблему, проверьте компрессор на наличие ослабленных компонентов или признаков износа, а также убедитесь, что двигатель работает правильно.

Невозможность запуска

Если компрессор не запускается, это может быть вызвано неисправным электрическим соединением, неисправным двигателем или сработавшим автоматическим выключателем.

Проверьте электрические соединения и убедитесь, что двигатель получает питание.

Если сработал автоматический выключатель, сбросьте его и попробуйте запустить компрессор холодильника снова.

Уменьшение охлаждения

Если компрессор работает, но не обеспечивает достаточного охлаждения, это может быть вызвано низким уровнем хладагента, загрязнением змеевика или фильтров, или неисправностью двигателя.

Проверьте уровень хладагента, очистите змеевики и фильтры, а также убедитесь, что двигатель работает правильно.

Это лишь некоторые из распространенных проблем, которые могут возникнуть с компрессорами. Если вы не знаете, как решить проблему с компрессором, всегда лучше обратиться к профессиональному технику, который сможет диагностировать и устранить неисправность.

Как давление воздействует на холодильный компрессор

При включении холодильника, компрессор начинает работать, создавая давление в системе. Он забирает хладагент, проходящий через испаритель, и сжимает его, увеличивая его давление и температуру. Сжатый хладагент затем передается в конденсатор, где происходит его охлаждение и конденсация. Затем охлажденный хладагент возвращается в испаритель, где повторяется цикл, осуществляя охлаждение внутри холодильной печи.

Уровень давления, создаваемого компрессором, влияет на эффективность работы всей системы. Правильное давление помогает достичь оптимального охлаждения и морозильного хранения продуктов. Слишком низкое давление может вызвать недостаточное охлаждение и морозильное хранение, в то время как слишком высокое давление может привести к перегреву компрессора и его неисправности.

Чтобы обеспечить правильное давление в системе, компрессор обычно оснащен регулятором давления. Этот регулятор отслеживает уровень давления в системе и контролирует его, чтобы поддерживать оптимальный уровень. Если давление становится слишком высоким или слишком низким, регулятор подстраивает его, чтобы восстановить нормальное функционирование системы.

Помимо регулятора давления, важным компонентом для поддержания правильного давления является конденсатор. Конденсатор ответственен за охлаждение сжатого хладагента, преобразуя его из газообразного состояния в жидкое состояние. Это позволяет снизить давление и подготовить хладагент к дальнейшему использованию в процессе охлаждения.

Преимущества правильного давления	Последствия неправильного давления
Более эффективное охлаждение и морозильное хранение продуктов.	Недостаточное охлаждение и морозильное хранение.
Повышенная энергоэффективность и экономия электроэнергии.	Перегрев компрессора и выход из строя.
Длительный срок службы компрессора и всей холодильной системы.	Неравномерное охлаждение продуктов и возможная потеря продуктов.

В целом, правильное давление воздействует на работу холодильного компрессора и определяет эффективность всей системы

Следует подчеркнуть важность регулярной проверки и поддержания правильного давления в холодильной системе для обеспечения оптимального охлаждения и бесперебойной работы

Техника бьет током

Когда при соприкосновении с корпусом бытовой техники вы чувствуете небольшой электрический разряд, то использовать такое изделие нельзя. Надо срочно выяснить причину пробоя на корпус, для этого есть простой метод: надо замерить сопротивление изоляции устройства при помощи мегомметра. Отключаем холодильник и визуально осматриваем все провода, если визуально неисправность установить не получается — начинаем поочередное проверку проводки.

Провод «Земля» от прибора подсоединяем к корпусу, а провод «Линия» — поочередно касаемся проводов, идущих к реле, терморегулятору, компрессору. После обнаружения провода, где был пробой, заменить его на новый. Опытные мастера советуют — лучше не рисковать с дополнительной изоляцией неисправного провода.

Как работает реле пускового устройства в холодильнике?

Реле пускового устройства в холодильнике играет важную роль, обеспечивая стабильную работу компрессора и эффективное охлаждение.

Основная функция реле пускового устройства — это контроль и регуляция электромагнитного поля, которое активирует компрессор при каждом включении холодильника. Когда температура внутри холодильника повышается, датчик температуры передает сигнал реле пускового устройства о необходимости включения компрессора.

Реле пускового устройства оснащено двумя основными компонентами — пусковым реле и защитным реле. Пусковое реле отвечает за запуск компрессора, подавая ему достаточный электрический ток для старта. Защитное реле служит для защиты компрессора от перегрузок и короткого замыкания.

При включении холодильника защитное реле сначала проверяет, нет ли проблем с электрической системой. Если все в порядке, пусковое реле активируется и передает достаточный ток компрессору для запуска. Компрессор начинает работать, прессует и охлаждает запаситель. Как только достигнута требуемая температура, реле пускового устройства отключает компрессор до следующего включения.

Важно отметить, что работа реле пускового устройства должна быть надежной и точной, чтобы обеспечить эффективную работу холодильника. При возникновении проблем с реле пускового устройства, такими как перегрев, короткое замыкание или неправильная регулировка, может потребоваться замена или ремонт для восстановления нормальной работы холодильника

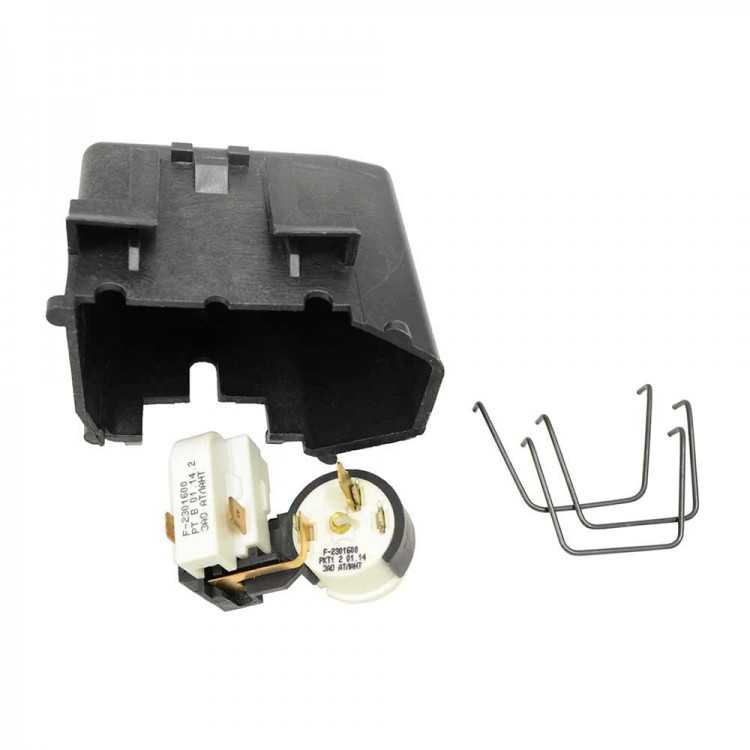

Как заменить реле в холодильнике Indesit

Реле — это важная часть холодильника Indesit, ответственная за переключение электрических контактов и управление работой компрессора. Если ваш холодильник перестал охлаждать или выключился вообще, возможно, проблема заключается в неисправности реле. В этом случае, замена реле может быть необходима. В данной статье мы предоставим вам пошаговую инструкцию о том, как заменить реле в холодильнике Indesit.

Подготовьтесь: Перед началом замены реле убедитесь, что холодильник отключен от электрической сети и отключите его от источника питания. Также вы можете вынуть все продукты из холодильника, чтобы иметь свободный доступ к задней стенке.

Найдите реле: Реле обычно находится на задней стенке холодильника вблизи компрессора

Оно выглядит как небольшая коробочка с несколькими проводами, подключенными к ней
Обратите внимание на расположение и подключение проводов к реле, чтобы правильно установить новое реле.

Отключите провода: Осторожно отсоедините провода, подключенные к реле. Для этого может потребоваться использование отвертки или пассатижей
Убедитесь, что вы помечаете провода или делаете фотографии, чтобы позже правильно установить их на новом реле.

Снимите старое реле: Отверните крепежные винты или закрутку, которые крепят старое реле к холодильнику

Осторожно снимите старое реле с оборудования.

Установите новое реле: Установите новое реле на те же место, где было старое. Закрепите его с помощью крепежных винтов или закрутки.

Подключите провода: Подключите провода к новому реле, следуя пометкам или фотографиям, которые вы сделали при снятии старого реле.

Подключите холодильник к источнику питания: После того, как вы убедитесь, что реле правильно установлено и провода правильно подключены, подключите холодильник к источнику питания и включите его.

Поздравляем! Вы успешно заменили реле в холодильнике Indesit. Теперь ваш холодильник должен вернуться к работе и продолжить нормальное охлаждение. Если проблема с холодильником сохраняется, рекомендуем обратиться к специалисту для дальнейшей диагностики и ремонта.

Неисправности терморегулятора холодильника Индезит C132G016

Модель двухкамерная, с 1 компрессором , управление электромеханическое. Вывод конденсата из холодильной камеры капельный, морозильник требует ручное размораживание. Холодильник очень надежный, при нормальной эксплуатации работает без ремонта более 10 лет.

Характерной поломкой в модели является отказ терморегулятора, Это корпусная деталь с внутренними контактами реле и мембраной. При неисправности узла холодильная камера не работает, а в морозильнике температура опускается. Из-за невозможности анализировать, датчик отправляет на модуль неправильные команды. Компрессор может работать без останова, что приведет к его поломке. Мотор не включается, если датчик не дает команду на запуск.

Терморегулятор не подлежит ремонту, его следует поменять. Для этого холодильник отключают от сети, и производят замену датчика, согласно инструкции по эксплуатации. Предлагаем посмотреть видео по замене терморегулятора на холодильнике.

Принцип работы холодильника

Принцип охлаждения очень прост: он заключается в отводе тепла из одной области в другую. Когда вы пропускаете низкотемпературную жидкость рядом с объектами, которые хотите охладить, тепло от этих объектов передается жидкости, которая в процессе испарения забирает их тепло.

Возможно, вы уже знаете, что когда газ сжимается — он нагревается, а когда ему позволяют расшириться — он охлаждается. Вот почему, когда вы накачиваете воздух в камеру велосипедным насосом чувствуется тепло, а когда распыляете духи чувствуется холод.

Аэрозольный баллончик становится холодным, потому что во время распыления газ расширяется, снижая температуру.

Свойство газа нагреваться при сжатии и охлаждаться при расширении, дает возможность холодильнику охлаждать хранящиеся в нем продукты.

Защитное реле

Защитное реле работает по принципу автоматического отключения электромотора при превышении предустановленных параметров. Например, если температура внутри холодильника становится слишком высокой или если сетевое напряжение превышает допустимые значения, защитное реле срабатывает и отключает питание электромотора.

Для определения состояния электромотора и сигнализации о возникновении неисправности, защитное реле обычно оснащено светодиодным индикатором или звуковым сигналом. Когда реле срабатывает, индикатор начинает мигать или сирена включается, предупреждая пользователя о проблеме.

Защитное реле обычно подключается к системе пуска холодильника параллельно с другими компонентами, такими как пусковой конденсатор и реле напряжения. Это позволяет создать надежную защиту и обеспечить правильное функционирование холодильника в различных условиях эксплуатации.

При выборе защитного реле необходимо обратить внимание на его характеристики, такие как максимальный ток и напряжение, а также предустановленные значения для срабатывания. В зависимости от модели холодильника и его нагрузки, можно подобрать оптимальное защитное реле, которое будет соответствовать требованиям и обеспечивать эффективную защиту электромотора

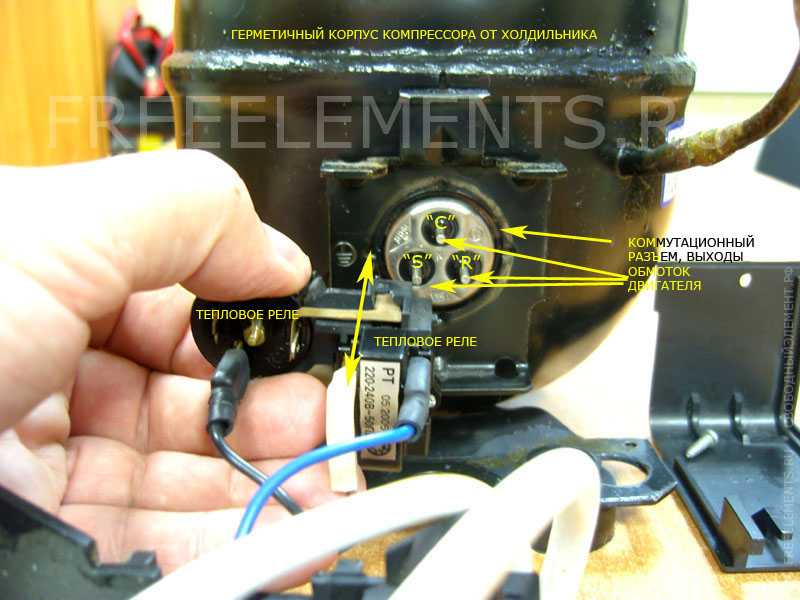

Советы по правильному снятию пускового реле с холодильного компрессора

1. Отключите холодильник от электросети. Это предотвратит возможность получения удара током и повреждения компрессора. Проверьте, что устройство не подключено к электричеству, прежде чем начинать процесс снятия пускового реле.

2. Остудите компрессор. Холодильник должен быть некоторое время выключенным, чтобы компрессор остыл и можно было безопасно снять пусковое реле. Оставьте устройство на 30-60 минут, прежде чем приступать к работе.

3. Отсоедините провода от пускового реле. Провода можно снять с помощью плоскогубцев, отпустив зажимы, которые фиксируют провода на пусковом реле

Важно запомнить порядок подключения проводов, чтобы при сборке все подключить правильно

4. Отсоедините пусковое реле от компрессора. Для этого нужно нажать на зажим и одновременно тянуть реле к себе. Если реле сидит плотно, можно попробовать слегка повернуть его влево и вправо, чтобы оно отвалилось. Главное не наносить компрессору удары и не использовать силу.

5. Проверьте пусковое реле на исправность. Если пусковое реле выглядит поврежденным или изношенным, то нужно его заменить. Также можно проверить его мультиметром на наличие напряжения и провести другие тесты.

6. Соберите все обратно. Подключите пусковое реле к компрессору, закрепите провода на зажимах, запомнив порядок. Включите холодильник в электросеть и проверьте работоспособность.
