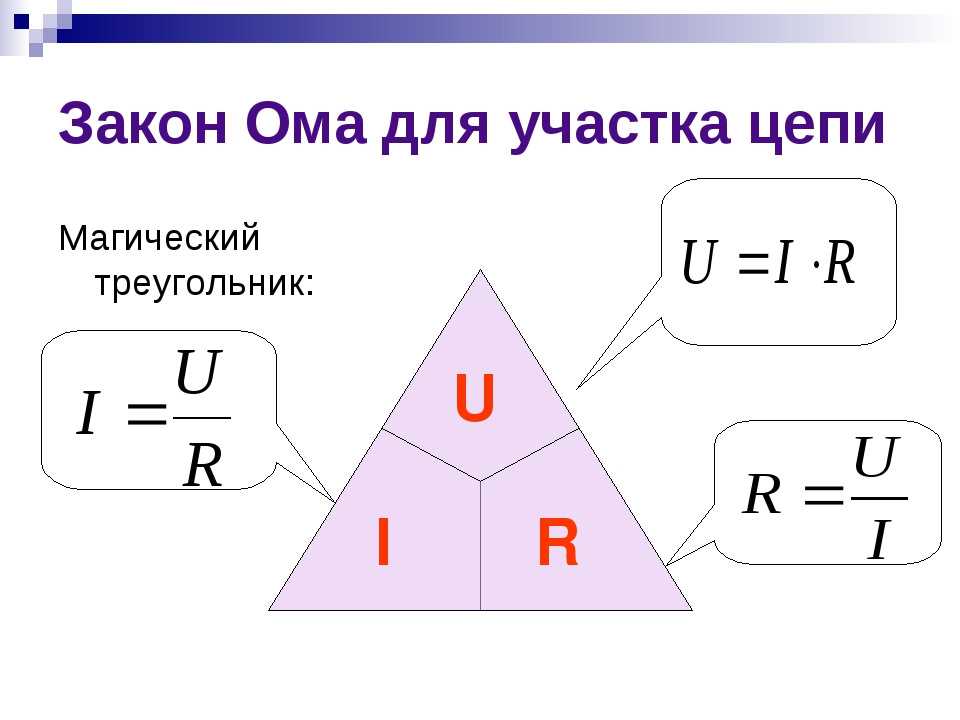

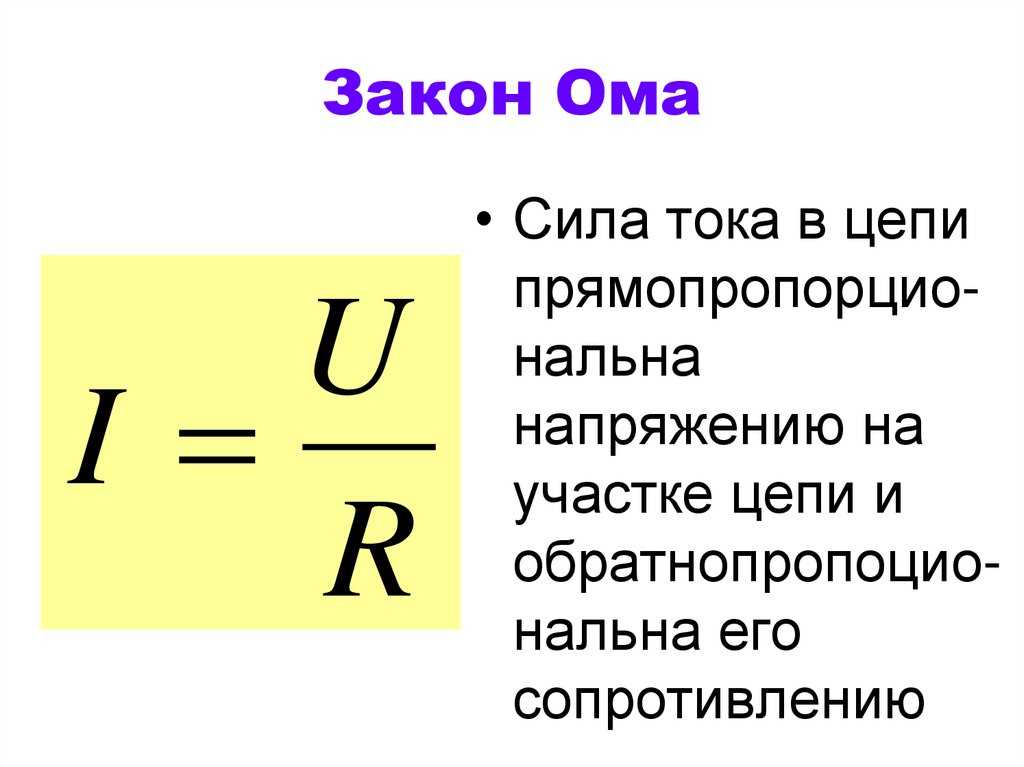

Закон ома

Напряжение и сила тока

Напряжение и сила тока — две основные характеристики электрической цепи. Напряжение показывает разницу потенциалов между двумя точками цепи, а сила тока — количество электричества, проходящего через эту цепь за определенное время.

Сила тока (I) измеряется в амперах (А), а напряжение (U) — в вольтах (В). Они связаны между собой законом Ома:

где R — сопротивление цепи.

При увеличении напряжения в 3 раза, согласно закону Ома, сила тока также увеличится в 3 раза. Это связано с тем, что при увеличении разности потенциалов между точками цепи, электроны начинают двигаться более интенсивно, что приводит к увеличению силы тока.

Но стоит помнить, что при увеличении силы тока, могут возникать дополнительные проблемы, связанные с разогревом проводов и элементов цепи, что может привести к их повреждению или неисправности

Поэтому, важно учитывать сопротивление цепи и подбирать соответствующие элементы для обеспечения безопасной и эффективной работы системы

Как зависит сила тока в проводнике от сопротивления этого проводника

Различные действия тока, такие, как нагревание проводника, магнитные и химические действия, зависят от силы тока. Изменяя силу тока в цепи, можно регулировать эти действия. Но чтобы управлять током в цепи, надо знать, от чего зависит сила тока в ней. Мы знаем, что электрический ток в цепи — это упорядоченное движение заряженных частиц в электрическом поле. Чем сильнее действие электрического поля на эти частицы, тем, очевидно, и больше сила тока в цепи. Но действие поля характеризуется физической величиной — напряжением. Поэтому можно предположить, что сила тока зависит от напряжения. Установим, какова эта зависимость, на опыте.

На рисунке изображена электрическая цепь, состоящая из источника тока — аккумулятора, амперметра, спирали из никелиновой проволоки, ключа и параллельно присоединенного к спирали вольтметра. Замыкают цепь и отмечают показания приборов. Затем присоединяют к первому аккумулятору второй такой же аккумулятор и снова замыкают цепь. Напряжение на спирали при этом увеличится вдвое, и амперметр покажет вдвое большую силу тока. При трех аккумуляторах напряжение на спирали увеличивается втрое, во столько , же раз увеличивается сила тока. Таким образом, опыт показывает, что во сколько раз увеличивается напряжение, приложенное к одному и тому же проводнику, во столько же раз увеличивается сила тока в нем. Другими словами, сила тока в проводнике прямо пропорциональна напряжению на концах проводника. На рисунке показан график зависимости силы тока в проводнике от напряжения между концами этого проводника. На графике в условно выбранном масштабе по горизонтальной оси отложено напряжение в вольтах, а по вертикальной — сила тока в амперах.

Зависимость силы тока от напряжения мы уже установили. На основании опытов было показано, что сила тока в проводнике прямо пропорциональна напряжению на концах проводника

Следует обратить внимание, что при проведении опыта сопротивление проводника не менялось, одна и та же спираль служила участком цепи, на котором измеряли напряжение и силу тока. При проведении физических опытов, в которых определяют зависимость одной величины от другой, все остальные величины должны быть постоянными, если они будут изменяться, то установить зависимость будет сложнее

Поэтому, определяя зависимость силы тока от сопротивления, напряжение на концах проводника надо поддерживать постоянным. Чтобы ответить на вопрос, как зависит сила тока в цепи от сопротивления, обратимся к опыту. На рисунке изображена электрическая цепь, источником тока в которой является аккумулятор. В эту цепь по очереди включают проводники, обладающие различными сопротивлениями. Напряжение на концах проводника во время опыта поддерживается постоянным. За этим следят по показаниям вольтметра. Силу тока в цепи измеряют амперметром. Ниже в таблице приведены результаты опытов с тремя различными проводниками: В первом опыте сопротивление проводника 1 Ом и сила тока в цепи 2 А. Сопротивление второго проводника 2 Ом, т.е. в два раза больше, а сила тока в два раза меньше. И наконец, в третьем случае сопротивление цепи увеличилось в четыре раза и во столько же раз уменьшилась сила тока. Напомним, что напряжение на концах проводников во всех трех опытах было одинаковое, равное 2 В. Обобщая результаты опытов, приходим к выводу: сила тока в проводнике обратно пропорциональна сопротивлению проводника.

Зависимость силы тока от напряжения на концах участка цепи и сопротивления этого участка называется законом Ома по имени немецкого ученого Ома, открывшего этот закон в 1827 г. Закон Ома читается так: сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению: I=U/R здесь I — сила тока в участке цепи, U — напряжение на этом участке, R — сопротивление участка.Закон Ома — один из основных физических законов. На рисунке зависимость силы тока от сопротивления проводника при одном и том же напряжении на его концах показана графически. На этом графике по горизонтальной оси в условно выбранном масштабе отложены сопротивления проводников в омах, по вертикальной — сила тока в амперах. Из формулы I=U/R — следует, что U=IR и R=U/I . Следовательно, зная силу тока и сопротивление, можно по закону Ома вычислить напряжение на участке цепи, а зная напряжение и силу тока — сопротивление участка. Сопротивление проводника можно определить по формуле R=U/I , однако надо понимать, что R — величина постоянная для данного проводника и не зависит ни от напряжения, ни от силы тока. Если напряжение на данном проводнике увеличится, например, в 3 раза, то во столько же раз увеличится и сила тока в нем, а отношение напряжения к силе тока не изменится.

Источник

Почему ток сначала переменный

Если рамку из металлической проволоки поместить между полюсами магнита – то есть в электрическое поле, и начать вращать, электроны сначала побегут к плюсу. Но ведь рамка вращается, и плюс вдруг оказывается с другой стороны! Электроны притормаживают, разворачиваются и бегут в другую сторону. Но рамка провернулась снова – приходится бежать обратно. Да-да, это ток переменный.

Если рамка будет достаточно большой, а магнит очень сильным, то можно получить куда больше электрической энергии. А если магнит – не скрюченный металлический брусок, а электромагнит, и скорость вращения «рамки» очень высока – вот тут-то и начинается серьезное электричество. Когда нужен электрический ток в индустриальных масштабах – сначала придется генерировать ток переменный.

Применение аккумуляторов

Применение аккумуляторов настолько широко, что даже сейчас, изучая данный урок, вы используете аккумуляторы. Они есть в наших телефонах, компьютерах, планшетах.

В большинстве видов транспорта также задействованы аккумуляторы. Двигатель машины не заведется, если аккумулятор под капотом будет разряжен. Аккумуляторы приводят в движение и строительную технику, и сельскохозяйственную, и даже самолеты. Современные электромобили в самой своей основе имеют мощный аккумулятор.

Аккумуляторы играют большую роль в аварийных ситуациях: они могут поддержать работу других электрических приборов достаточное время для устранения неполадок.

Виды простых электрических цепей.

Простые электрические цепи с несколькими сопротивлениями.

Цепь с последовательными сопротивлениями.
Цепь с параллельными сопротивлениями.
Цепь со смешанным соединением сопротивлений.

Последовательное соединение сопротивлений

При последовательном соединении сопротивлений, между сопротивлениями нет узлов, и ток никуда не ответвляется, поэтому ток через последовательно соединенные сопротивления протекает один и тот же.

Полное (эквивалентное) сопротивление цепи равно сумме сопротивлений.

R = R1+R2+R3

U = U1+U2+U3

Сумма напряжений на сопротивлениях равна общему напряжению.Напряжение на каждом сопротивлении пропорционально сопротивлению.

Чем больше сопротивление, тем больше на нем напряжение

При последовательном сопротивлении нельзя отключать одно сопротивление, происходит разрыв цепи и все отключится.

Параллельное соединение сопротивлений

Узел — это точка, в которой сходится не менее трех проводов. При параллельном соединении, сопротивления подключаются под общее напряжение, так, что в каждое сопротивление ответвляется свой ток. Точки подключения сопротивления являются узлами.

1 закон Кирхгоффа.

Сумма токов втекающих в узел равна сумме токов вытекающих из узла.

или

Алгебраическая сумма токов узла равна 0.

Смысл этого закона очень легко понять, если представить себе провода как трубы, а ток как воду.

Значит, ток разветвляется по этим сопротивлениям и в каждом сопротивлении протекает свой ток.

Сумма токов во всех сопротивлениях равна общему току.

I общ = I1+ I2+ I3

Полное (эквивалентное) сопротивление всей цепи рассчитывается по формуле.

Обратная величина полного сопротивления всей цепи равна сумме обратных величин всех сопротивлений.

g — проводимость

Полная эквивалентная проводимость равна сумме

проводимостей всех ветвей.

Полное сопротивление всей цепи меньше наименьшего из всех параллельно соединенных сопротивлений.

Чем больше сопротивлений соединяется параллельно, тем меньше полное сопротивление цепи, и больше ток, который отдает источник. Это вполне логично, ведь чем больше подключается сопротивлений параллельно, тем больше путей для тока и ему легче идти.

Все сопротивления находятся под одним напряжением.

При параллельном соединении каждое сопротивление можно отключать и подключать, независимо от других.

В реальной практике, в силовых и осветительных сетях, к одному источнику подключается несколько нагрузок, при этом всегда нагрузки подключаются параллельно.

Это удобно, потому что они работают независимо друг от друга и рассчитаны на одно и то же напряжение, и значит, их легко стандартизировать.

Вспомните, сколько лампочек в вашей квартире, и все они подключены к одной паре проводов входящих в квартиру. Все лампочки рассчитаны на напряжение 220 В, и их можно включать и выключать независимо друг от друга.

Например, в автомобиле все потребители: лампочки, моторы и т.п. включены параллельно под напряжение 12 В.

Смешанное соединение это параллельное соединение, только некоторые ветви содержат по несколько последовательно соединенных сопротивлений.

Повышение силы тока в цепи: несколько возможных вариантов действий

У различных категорий пользователей достаточно часто возникают такие ситуации, при которых необходимо внести определенные изменения в параметры действующей. Ранее собранной и апробированной сети. Увеличить силу постоянного тока, протекающего в замкнутом контуре той или иной цепи можно, есть даже несколько различных вариантов и способов практических действий

Но при этом важно понимать – сделать это безопасно удастся только в том случае, если обеспечить принятие мер по защите электроприборов. Для этого потребуется использовать ряд специальных устройств

1 способ

Самое простое решение задачи – увеличение подаваемого на вход в цепь напряжения. Так, например, если в цепи с сопротивлением в 20 Ом установлено напряжение 3 вольта, то сила тока здесь по закону Ома, составляет 0,15 А. Если ввести в цепь дополнительное устройство, еще один источник питания с тем же U = 3В, то и сила тока возрастет вдвое и составит 3А.

2 способ

Уменьшение сопротивления. Если в цепи снизить нагрузку вдвое, с 2 Ом до 1 Ом, то получим следующий результат: 2 В: 1 Ом = 2 А. Таким образом, удвоение происходит автоматически на аналогичную величину (если в цепи нет других источников, потребителей и устройств, способных оказывать воздействие на эффективность функционирования цепи и ее параметры). Естественно, если увеличить сопротивление, то сила тока уменьшится.

3 способ

Меняем параметры проводников. Для этого потребуется собрать цепь, в которую войдут: источник, потребитель и провода. Параметры проводников также играют важную роль в формировании силы тока в цепи. Сначала необходимо понять, из каких материалов сделаны исходные проводники, по специальным таблицам, зная размер сечения, можно установить точные показатели. Увеличение тока можно обеспечить путем снижения сопротивления, а для этого можно подобрать проводники, изготовленные их других металлов.

Также можно регулировать параметры, укорачивая длину имеющихся проводников. Если увеличить вдвое силу тока не получается, то кроме изменения параметров проводников потребуется принять другие решения, из числа тех, что были описаны выше.

Интересный вариант действий по увеличению силы постоянного тока при помощи магнита, для чего необходимо изменить, увеличить показатели магнитной индукции поля, внутри которого располагается этот проводник.

Понятия тока и напряжения

Ток и напряжение – основные понятия в электричестве. Они являются важными характеристиками электрической цепи и определяют ее работу.

Ток – это упорядоченное движение заряженных частиц по проводнику, вызванное наличием разности потенциалов между его концами. Один из наиболее распространенных примеров тока – это электрический ток в проводнике.

Ток измеряется в амперах (A) и обозначается буквой «I». Он может быть постоянным (постоянный ток) или меняться со временем (переменный ток).

Напряжение – это электрический потенциал, разность потенциалов между двумя точками цепи. Оно создается источником электрической энергии (например, батареей или генератором) и вызывает движение электрического заряда.

Напряжение измеряется в вольтах (V) и обозначается буквой «U» или «V». В простейшем случае, при наличии только одной батареи, напряжение можно рассматривать как разность потенциалов между плюсовым и минусовым полюсами батареи.

Ток и напряжение взаимосвязаны между собой посредством закона Ома: напряжение в цепи пропорционально току и сопротивлению цепи. По формуле U = I * R, где U – напряжение, I – ток и R – сопротивление.

Закон Ома позволяет определить, как изменится ток в цепи при увеличении или уменьшении напряжения. Если напряжение в цепи увеличивается, то при постоянном сопротивлении ток в цепи также увеличится. В обратном случае, при уменьшении напряжения, ток также уменьшится.

График зависимости силы тока от напряжения

Какой вид имеет график зависимости силы тока от напряжения?

Пример такого графика показан на рисунке 6. Это график прямой пропорциональности. Прямая, описывающая его, проходит через начало координат. По горизонтальной оси у нас отложены значения напряжения, а по вертикальной — силы тока.

Рисунок 6. График зависимости силы тока от напряжения

Какую зависимость между величинами он отражает?

Такой график отражает прямо пропорциональную зависимость между этими двумя величинами: силой тока и напряжением. То есть, во сколько раз мы увеличим напряжение на концах проводника, во столько же раз увеличится сила тока в нем.

{"questions":,"answer":}}}]}

Электрический ток в металлах

Электрическим током в физике называется согласованное (упорядоченное, однонаправленное) перемещение электрически заряженных элементарных частиц (электронов, протонов, ионов) или заряженных макроскопических частиц (например, капель дождя во время грозы).

В веществах, находящихся в различных агрегатных состояниях (твердое тело, жидкость, газ) ток может формироваться из разного набора заряженных частиц. Рассмотрим механизм образования электрического тока в металлах.

Вещества, относящиеся к металлам, могут находиться как в твердом, так и в жидком состоянии (ртуть, галлий, цезий и др.). При этом все они являются проводниками электрического тока. Твердые вещества имеют структуру жесткой кристаллической решетки, в узлах которых “сидят” положительно заряженные ионы, совершающие небольшие колебания относительно точки равновесия. В объеме кристалла всегда присутствует большое количество свободных электронов, которые вырвались с орбит атомов в результате механических соударений или воздействия излучений.

Рис. 1. Механизм электрического тока в металлах.

Это электронное “облако” движется беспорядочно, хаотично до тех пор, пока к металлу не будет приложено электрическое поле. Электрическое поле E, созданное внешним источником (батареей, аккумулятором), действует на заряд q с силой F:

Под действием этой силы электроны приобретают ускорение в одном направлении и, таким образом, появляется электрический ток в цепи.

Многочисленные наблюдения показали, что при прохождении электрического тока масса проводников и их химический состав не изменяются. Отсюда следует вывод, что ионы металлов, которые составляют основную массу вещества, не принимают участия в переносе электрического заряда.

Электронную природу тока в металле первыми экспериментально доказали российские физики Мандельштам и Папалекси в 1913 г. Для того, чтобы выяснить, какие частицы создают электрический ток в металлах, они — без подключения внешнего источника — регистрировали ток в катушке из металлического провода, которую сначала сильно раскручивали вокруг собственной оси, а затем резко останавливали.

Поскольку у электрона есть масса, то он должен подчиняться закону инерции. Поэтому в момент остановки атомы решетки останутся на месте, а свободные электроны по инерции, какое-то время, продолжат движение в прежнем направлении. То есть в цепи должен появиться электрический ток.

Эксперименты подтвердил это предположение — после остановки катушки исследователи регистрировали бросок тока в цепи.

Рис. 2. Опыт Мандельштама и Папалекси.

Этот эксперимент в 1916 г. повторили американцы Стюарт и Толмен. Им удалось повысить точность измерений и получить отношение заряда электрона eэ к значению массы электрона mэ:

$$ {e_э over m_э } = 1,8*10^{11} Кл/кг $$

Этот фундаментальный результат совпал с полученными данными из других экспериментов, поставленных на основе измерения других параметров. Впервые эту величину в 1897 г. измерил англичанин Джозеф Томсон по отклонению пучка электронов в зависимости от напряженности электрического поля.

Для проводника с площадью поперечного сечения S = 1 мм2 при силе тока I = 1 A скорость упорядоченного движения электронов равна v = 6*10-5 м/с.

То есть за одну секунду электроны в проводнике за счет упорядоченного движения проходят всего 0,06 мм.

Такие малые значения скоростей движения электронов в проводниках не приводят к запаздыванию включения электрических ламп, включения бытовых приборов и т.д.

, так как при подаче напряжения вдоль проводов со скоростью света распространяется электрическое поле.

Физические свойства электрического тока используются в различных областях жизнедеятельности:

Способность электрического тока нагревать проводники используется для изготовления нагревательных бытовых и промышленных приборов;
Вокруг провода с электрическим током возникает магнитное поле, что позволило создать электродвигатели, без которых сегодня невозможно обойтись;
Передача электроэнергии на различные расстояния осуществляется по проводам линий электропередачи (ЛЭП), по которым течет электрический ток.

Рис. 3. Применение электрического тока.

Итак, мы узнали, что электрический ток в металлах создается упорядоченным движением свободных электронов. Экспериментальное доказательство того, что электрический ток в металлах создают электроны, впервые получили российские физики Мандельштам и Папалекси. Физические свойства электрического тока в металлах позволили создать большое количество бытовых и промышленных устройств.

Средняя оценка: 4.7. Всего получено оценок: 68.

Почему надо знать историю физических открытий

Природу электрических явлений пытались объяснить многие исследователи задолго до открытия электрона (1897 г.). Впервые к пониманию о существовании двух типов зарядов — положительных и отрицательных пришел американский физик Бенджамин Франклин в 1747 г. На основе своих наблюдений он предположил (выдвинул гипотезу), что существует некая “электрическая материя”, состоящая из мелких, невидимых частиц. Он же первым ввел обозначение для электрических зарядов “−” и “+”. Франклин предложил считать, что если тело наполняется электрической материей, то оно заряжается положительно, а если оно теряет электричество, то заряжается отрицательно. В случае замыкания (соединения) цепи положительный заряд потечет туда, где его нет, то есть к “минусу”. Эта плодотворная гипотеза стала популярной, получила свое признание среди ученых, вошла в справочники и учебные пособия.

Конечно, после открытия отрицательно заряженного электрона, эта “нестыковка” реального направления движения с ранее общепринятым была обнаружена. Однако, мировым научным сообществом было принято решение оставить в силе предыдущую формулировку о направлении тока, поскольку в большинстве практических случаев это ни на что не влияет.

В случае необходимости, для объяснения отдельных физических эффектов в полупроводниках и искусственных материалах (гетероструктурах), принимается во внимание настоящее направление движения электронов. Бенджамин Франклин знаменит еще как выдающийся политический деятель, дипломат и писатель

Он является одним из авторов конституции США. В знак признания заслуг Франклина на купюре номиналом в 100 долларов с 1914 г. изображен его портрет

Бенджамин Франклин знаменит еще как выдающийся политический деятель, дипломат и писатель. Он является одним из авторов конституции США. В знак признания заслуг Франклина на купюре номиналом в 100 долларов с 1914 г. изображен его портрет.

Рис. 3. Изображение купюры 100 долларов США с портретом Бенджамина Франклина.

Что мы узнали?

Итак, мы узнали, что направление тока в электрической цепи соответствует направлению движения положительных зарядов, то есть от плюсового потенциала (плюса) к минусовому потенциалу (минусу). Несмотря на то, что чаще всего электрический ток создается отрицательно заряженными электронами, выбор направления тока было решено оставить именно таким. Так сложилось исторически.

/5

Вопрос 1 из 5

Доказательные опыты

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Рисунок 4. Николай Дмитриевич Папалекси (1880 — 1947) — российский и советский физик, основоположник радиоастрономии

Суть опытов заключалась в следующем. Уже известно, что в металле есть какие-то свободные заряды, и они обладают массой. Тогда они должны испытывать на себе инерцию.

Для проверки этого предположения металлический проводник нужно было привести в движение, а затем резко остановить. Для удобства использовали вращательно движение, а не поступательное.

Металлическую проволоку наматывали на деревянный каркас и раскручивали (рисунок 5). После резкой остановки с помощью гальванометра фиксировали возникновение тока.

Было определено, что именно электроны вылетали из проводника. Установили это, определяя отношение заряда к массе его носителя. Эти данные для электрона у ученых уже имелись.

Почему электроэнергия не бесплатная

Вот только если подключить в электрическую цепь что-то, что энергию потребляет, лампочку, например – то вращать рамку становится гораздо труднее, словно кто-то ее тормозит и сдерживает! Природу не обманешь, помните закон Ломоносова-Лавуазье? «…тело, движущее своею силою другое, столько же оные у себя теряет, сколько сообщает другому, которое от него движение получает». Так что для того, чтобы зажечь миллионы лампочек, сотни тысяч кофеварок и микроволновок, запустить десятки тысяч станков, сотни поездов и т.д. – требуется преобразовать в удобную электрическую энергию какую-то энергию другого рода, и ее нужно где-то взять. Например, перегородить огромную реку, скажем, Енисей. Саяно-Шушенской ГЭС для генерации электроэнергии требуется 13090 м³/с – то есть тринадцать с мелочью тысяч тонн воды в секунду. В секунду! А уж какими силами оперирует реактор атомной электростанции, стоит почитать отдельно.

Что называют электрическим током?

Определение тока сводится к явлению упорядоченного движения частиц, несущих на себе определённый заряд. Электричество – это организованное перемещение заряженных частиц, которое появляется под влиянием электрического поля. Если вещество – проводник, то такими частицами являются электроны, у электролитов – это положительно и отрицательно заряженные частицы (катионы и анионы), у полупроводников – это «дырки». Последние представляют собой квазичастицы, несущие положительный заряд, который равен элементарному, характерному для проводников.

Направление частиц

Важно! В природе также существует ток смещения, действие которого обусловлено изменением разности потенциалов. Он носит переменный характер, действует из-за электрополяризации частиц среды, без смещения заряда за их границы. Для возникновения электричества в цепи обязательно соблюдение главного условия – наличия замкнутого контура

Если цепь имеет разрыв, то перемещение частиц невозможно. Для обеспечения их перемещения используют:

Для возникновения электричества в цепи обязательно соблюдение главного условия – наличия замкнутого контура. Если цепь имеет разрыв, то перемещение частиц невозможно. Для обеспечения их перемещения используют:

Увеличение температуры проводника;
Влияние разности потенциалов на переносчиков заряда;
Реакции химической природы, результатом которых является образование нового вещества;
Влияние сил магнитного поля на проводник.

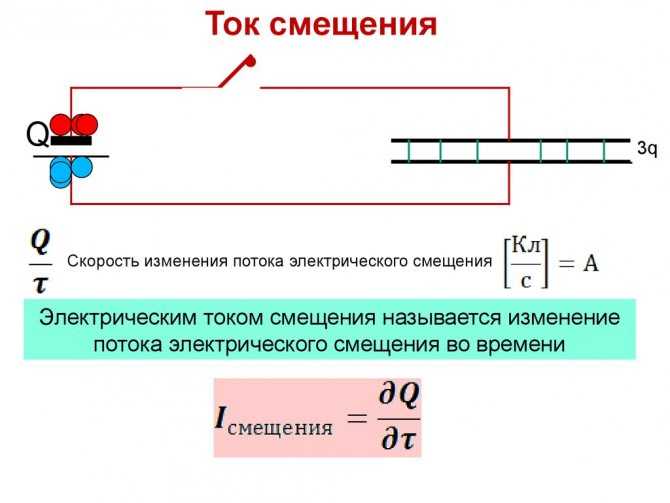

Ток смещения Результатом работы движущихся заряженных частиц являются:

Свет в люминесцентных приборах (излучение света);
Выделение тепловой энергии (нагревательные элементы);
Механическая работа (при эксплуатации электро двигателей и других подобных приборов);
Излучения электромагнитной природы.

Световое излучение в лампе накаливания Эл. ток характеризуется силой и плотностью. Сила – величина, которую можно численно измерить. Она приравнивается к отношению самого заряда к временному периоду, за который он преодолевает поперечное сечение проводимого вещества. Плотность вычисляют путем деления силы на площадь упомянутого выше сечения.

Вам это будет интересно Соединение резисторов

Характер перемещения частиц может быть переменным и постоянным. У постоянного тока характеристики не изменяются с течением времени, а для переменного данное условие не актуально.

Важно! Существует ток проводимости и смещения. Первый вызван движением отрицательно заряженных частиц в металлах по отношению к ионной решетке. Второй возникает из-за движения электронов по границе проводника и вещества, не проводящего электричество (диэлектрика)

Второй возникает из-за движения электронов по границе проводника и вещества, не проводящего электричество (диэлектрика).

Ток в металлах

5Зависит ли значение силы тока в цепи от напряжения на источнике?

5 Зависит ли значение силы тока в цепи от напряжения на источнике?

К. сила тока в цепи зависит только от сопротивления ;

К. при увеличении напряжения сила тока увеличивается ;

К. при любых значениях сопротивления сила тока одинакова ; Г) зависит, т.

К. при увеличении сопротивления сила тока увеличивается.

На этой странице вы найдете ответ на вопрос Как изменяется ток в цепи если напряжение увеличивается в 2 раз?. Вопрос соответствует категории Физика и уровню подготовки учащихся 10 — 11 классов классов. Если ответ полностью не удовлетворяет критериям поиска, ниже можно ознакомиться с вариантами ответов других посетителей страницы или обсудить с ними интересующую тему. Здесь также можно воспользоваться «умным поиском», который покажет аналогичные вопросы в этой категории. Если ни один из предложенных ответов не подходит, попробуйте самостоятельно сформулировать вопрос иначе, нажав кнопку вверху страницы.

Источник

Как измерить силу тока

Эту характеристику можно измерить с помощью амперметра. Прибор последовательно подключается к электрической сети (плюс к плюсу, минус к минусу). Чем ниже сопротивление амперметра, тем меньше его влияние на измерения, и тем они точнее. Если сопротивление амперметра стремится к нулю, он нейтрален и не влияет на показатели сети.

Работа амперметра основана на магнитном действии тока. Чем больше сила тока, проходящего по катушки, тем сильнее она взаимодействует с магнитом и тем больше угол поворота стрелки амперметра.

При измерении силы тока амперметр включается в цепь последовательно с тем прибором, силу тока в котором нужно измерить.

У каждой клеммы прибора стоит свой знак: «+» или «-«.

Клемму со знаком «+» нужно соединить с проводом, идущим от положительного полюса источника тока, а клемму со знаком «-» — с проводом, идущим от отрицательного полюса источника тока.

На электрических схемах амперметр изображают в виде кружка с буквой А.

Виды амперметров

По конструкции амперметры бывают:

аналоговые (со стрелочной измерительной головкой);
цифровые (с индикатором).

Амперметр — прибор для измерения силы тока в амперах.

По способу измерения:

Магнитоэлектрические, в которых отклонение чувствительной стрелки и показатели зависят от силы взаимодействия полей постоянного магнита и поля электрического тока в алюминиевой рамке, и угла поворота последней.
Электромагнитные, показатели которых меняются с подвижками железного сердечника под влиянием электромагнитного поля катушки.
Электродинамические, в которых отклонение стрелки связано с притяжением или отклонением подвижной катушки относительно неподвижной, соединенных последовательно или параллельно.
Тепловые, в которых при нагреве электрическим током происходит изменение длины металлической нити и положения связанной с нитью измерительной стрелки.
Индукционные, в которых связанный со стрелкой металлический диск отклоняется под воздействием электромагнитного поля неподвижных катушек.
Детекторные, в которых магнитоэлектрический прибор соединен с выпрямителем-детектором.
Термоэлектрические, которые состоят из нагревателя и магнитоэлектрического измерительного механизма.
Фотоэлектрические, в которых фотоэлектрический элемент преобразует световой поток в электрический.

Магнитоэлектрические приборы определяют только силу постоянного тока, индукционные и детекторные — переменного. Фотоэлектрические высокоточные приборы работают с постоянным током и током низкой и высокой частоты.

Остальные из перечисленных подходят для разных токов.

Приборы бывают многофункциональными, т.е. действующими в разных режимах. Например, мультиметр работает и как вольтметр, и как омметр, и как мегомметр (для высоких сопротивлений).

В всех современных измерительных приборах есть переключатель диапазона чувствительности.

Правила измерения

Амперметр включается в электросеть последовательно, «в разрыв цепи».
При включении прибора в сеть, необходимо соблюдать полярность, присоединяя «+» прибора к «+» источника тока, а «-» к «-».
Тестируемая линия при подключении должна быть обесточена. Иначе прикасание щупами прибора к проводам или контактам может вызвать короткое замыкание.
При высоких напряжениях в цепь переменного тока помимо амперметра включается трансформатор или шунт, в цепь постоянного — магнитный усилитель или шунт.
Тип амперметра для измерений выбирают в соответствии с типом электрического прибора или линии. Также учитывают требуемую точность показателей.

Перед подключением необходимо подробно изучить инструкцию к амперметру.
