Эксплуатация трансформатора тока - подробное руководство

Виды и правила выбора преобразователя электротока

Трансформаторное оборудование, снижающее электроток (ТТ), классифицируется по различным характеристикам, в том числе коэффициенту преобразования. Это оборудование требуется, если объект потребляет мощности, которые в несколько раз превышают возможности обычного узла.

ТТ преобразует ток до уровня, позволяющего подключить для контроля обычные электросчетчики на одну или три фазы и создать систему защиты линии.

Классификация

По способу монтажа

ТТ по такому принципу делятся на:

опорные (устанавливаемые на поверхности);
проходные (прикрепленные к шинопроводу);
шинные (прикрепленные к шине);
встроенные в системы силового электротока;
разъемные (установленные на кабелях).

По типу изоляции

Трансформатор электротока может быть:

с эпоксидной смолой или специальным лаком;
в пластиковом корпусе;
с твердой изоляцией из фарфора, бакелита. твердого пластика;
с вязким составом (маслом);
наполненные газом;
с масляно-бумажной изоляцией.

Какие параметры учитывать

Для расчета показаний электросчетчика с трансформаторами тока важен коэффициент трансформации. Он может быть одноступенчатый или каскадный (многоступенчатый). Последний вид ТТ отличается наличием нескольких вторичных обмоток и большим количеством витков в первичной обмотке.

Нежелательно покупать ТТ со слишком высоким уровнем трансформации. При подобном выборе придется устанавливать счетчик на приемный вход. Более популярны преобразователи с одним коэффициентом, не меняющие показание во время эксплуатации. При их использовании проблема, как считаются показания счетчика электроэнергии, подключенного через трансформаторы тока, решается проще.

Расчет электроэнергии по счетчику с трансформаторами тока можно провести только в том случае, если известен коэффициент трансформации. Он должен быть указан в техдокументации, с которой продавался ТТ, и на корпусе. При подозрениях на неточности в отображаемых цифрах коэффициент можно посчитать самостоятельно.

Чтобы рассчитать коэффициент, необходимо подключить преобразователь к электротоку, создающему короткое замыкание во вторичной обмотке, и измерить, сколько ампер в ней.

Коэффициент трансформации – соотношение значений поданного электротока и проходящего во вторичной обмотке.

Например, если короткое замыкание вызвали 150 А, на вторичной обмотке 5 А, действительный коэффициент 30. Это более точное значение, чем номинальное, которое определяется по номинальному электротоку первичной и вторичной обмотки. Результат расчета показаний электросчетчика с трансформаторами тока более точный.

Как использовать полученное значение коэффициента трансформации

Коэффициент трансформации (KT) трансформатора тока 400/5 представляет собой отношение первичного тока к вторичному току, и он является важным параметром при расчётах и использовании данного трансформатора.

Когда мы имеем значение KT, мы можем использовать его для определения реального значения тока на первичной стороне трансформатора. Для этого необходимо умножить измеренное значение вторичного тока на KT:

Ток первичной стороны (I1) = Ток вторичной стороны (I2) * Коэффициент трансформации (KT)

Например, если на вторичной стороне трансформатора мы измерили значение тока 10 А, а коэффициент трансформации 400/5 составляет 80, то ток на первичной стороне будет равен:

I1 = 10 А * 80 = 800 А

Таким образом, мы можем определить, что на первичной стороне трансформатора имеется ток силой 800 А.

Знание значения KT также позволяет корректно интерпретировать измеренные значения вторичного тока. Используя справочные таблицы и данные о коэффициенте трансформации, можно получить реальное значение первичного тока.

Важно отметить, что коэффициент трансформации KT может варьироваться в зависимости от производителя и конфигурации трансформатора тока. Поэтому всегда необходимо обращаться к технической документации или спецификациям трансформатора для получения точного значения KT

Правила подключения трансформатора

Подключение трансформатора к электроустановке является ответственным и требует соблюдения определенных правил:

Трансформатор должен быть подключен к электрической цепи только после полного отключения напряжения.
Важно учесть правильную полярность подключения трансформатора, чтобы избежать неправильных измерений.
Необходимо убедиться, что номинальное токоизмерительное отношение (K) трансформатора соответствует требованиям конкретной электроустановки.
При подключении трансформатора следует применять специальные средства защиты (контакторы, предохранители, автоматические выключатели), чтобы обеспечить безопасную эксплуатацию и защиту от перегрузок.
Необходимо правильно выбирать и прокладывать проводку для подключения трансформатора, учитывая максимальный ток, длину линии и особенности окружающей среды.
Перед монтажом трансформатора рекомендуется проверить соответствие его параметров, указанных в паспорте, с требованиями проекта или эксплуатационной документации.
При монтаже трансформатора следует следить за правильной фиксацией на подставке или приспособлении, чтобы избежать сильных вибраций и падения трансформатора.

Соблюдение данных правил подключения трансформатора к электроустановке помогает обеспечить безопасную и эффективную работу системы, а также снижает риск возникновения аварийных ситуаций и повреждения оборудования.

ВИДЫ И ТИПЫ ТРАНСФОРМАТОРОВ ТОКА

Современные производители предлагают широкую номенклатуру трансформаторов. Чтобы облегчить выбор была разработана система классификации ТТ по нескольким параметрам.

По назначению.

измерительные – комплектуются приборами учета, подключенными к вторичной обмотке;
защитные – в состав входят разнообразные реле;
промежуточные – основная задача, это преобразование параметров тока первичной электросети и приведение этих значений к величинам пригодным для функционирования внешних потребляющих устройств;
многоступенчатые – имеют несколько вторичных обмоток, чем обеспечивают более широкие возможности трансформации;
лабораторные – повторяют принципиальную конструкцию многоступенчатых, но обеспечивают более высокий класс точности.

Их установка регламентируется стандартами категорий размещения для электрооборудования ГОСТ 15150-69. В зависимости от модели допускается установка, как на открытом воздухе, так и в распределительном щитке открытого типа (ОРУ).

Внутренние.

Допускается установка только в закрытом помещении (специализированном или с дополнительно обустроенной вентиляцией по ГОСТ 15150-69) в ЗРУ или КРУ (закрытое или комплектное).

Встроенные.

Являются частью конструкции другого электрооборудования. Как правило, для обеспечения дифференциальной защиты общего устройства.

Переносные.

Оборудование для измерений и испытаний электросетей и других электрических устройств. К примеру, лабораторные и измерительные трансформаторы тока.

Специальные.

Используются в качестве электрооборудования на транспорте (морские суда и электровозы) или на производстве (высокочастотные электропечи).

ПО СПОСОБУ УСТАНОВКИ, ТИПУ ОБМОТОК

Проходные.

Такие устройства имеют специфическую конструкцию, позволяющую устанавливать их в стенных проемах или на металлических основаниях. Как правило, такие ТТ используются на старых трансформаторных подстанциях, выполняет функцию проходного изолятора.

Специфика их конструкции состоит в расположении контактов первичной обмотки, один вывод расположен сверху другой снизу.

Опорные.

Монтируются на ровном опорном основании. Отличительной особенностью конструкции является наличие контактов первичной обмотки в верхней части устройства либо по бокам корпуса.

По способу трансформации:

одноступенчатые — один коэффициент;
многоступенчатые – несколько коэффициентов.

Трансформаторы тока зачастую переделывают (как одно-, так и многоступенчатые), путем изменения числа витков на катушках. Однако при этом существенно снижается коэффициент точности.

По конструкции или наличию первичной обмотки ТТ можно классифицировать на:

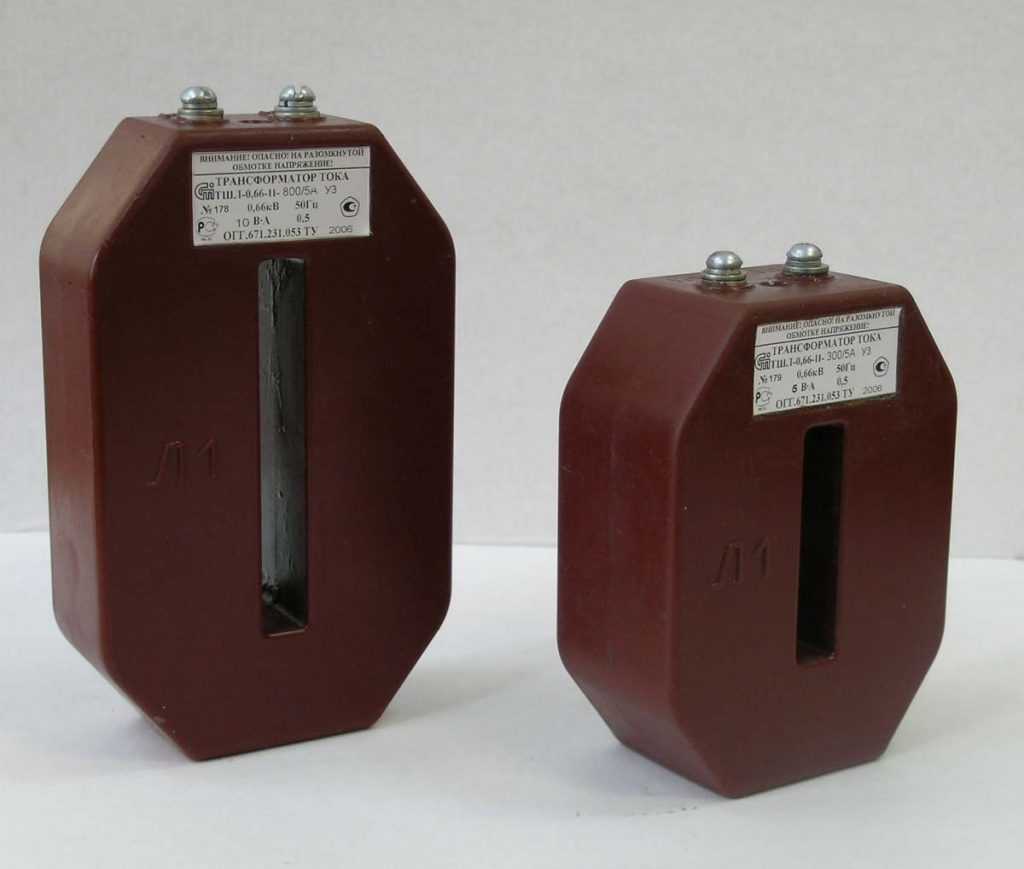

Без первичной обмотки: встроенные, шины, разъёмные. Фактически, они состоят из магнитопровода со вторичной обмоткой. Функцию первичной обмотки выполняет стержень высоковольтного ввода электроцепи.

Одновитковые: стержневые и u-образные. Используется на подстанциях промышленных предприятий для подключения устройств учета энергии.

Многовитковые: петлевые, звеньевые. Используются в сложных многофазных сетях для контроля нескольких фаз.

ПО ТИПУ ИЗОЛЯЦИИ

Суть такой классификации состоит определении способа изоляции обмоток.

Согласно ГОСТ 7746-2015, при производстве трансформаторов применяются следующие типы изоляционных материалов:

Твёрдые: фарфор, бакелит, полимерные материалы типа капрона или эпоксидной смолы;
Вязкие — компаунды изоляционных материалов;
Смешанные – бумажно-масляные изоляционные материалы;
Газовые: элегаз или воздух.

Классов трансформаторов тока по напряжению бывает только два — до одного киловатта и более.

Обслуживание

Необходимо обратить внимание, что при соблюдении режима и условий эксплуатации, правильно подобранных номиналах и регулярном обслуживании ТТ будет служить 30 лет и более. Для этого необходимо:

Обращать внимание на различные виды неисправностей, заметим, что большинство из них можно обнаружить при визуальном осмотре.
Производить контроль нагрузки в первичных цепях и не допускать перегрузку выше установленной нормы.
Необходимо отслеживать состояние контактов первичной цепи (если таковые имеются), на них должны отсутствовать внешние признаки повреждений.
Не менее важен контроль состояния внешней изоляции, почти в половине случаев ее стойкость нарушается из-за скопления грязи или влаги, которые закорачивают контакты на землю.
У масляных ТТ осуществляют проверку уровня масла, его чистоту, наличие подтеков и т.д. Обслуживание таких установок практически не сильно отличается от других силовых установок, например, емкостных трансформаторов НДЕ, разница заключается в небольших технических деталях.
Поверка ТТ должна проводиться согласно действующих нормативов (ГОСТ 8.217 2003).
При обнаружении неисправности производится замена прибора

Поврежденный ТТ отправляют в ремонт, который производится специализированными службами.

Применение коэффициента трансформаторов тока в измерительных приборах

Коэффициент трансформаторов тока (КТТ) – это показатель, определяющий соотношение между током, протекающим через первичную обмотку тока, и током, протекающим через вторичную обмотку. Применение КТТ в измерительных приборах широко распространено и позволяет получить точные данные о силе тока.

Одним из наиболее распространенных применений КТТ является использование трансформаторов тока в счетчиках электроэнергии. Счетчики электроэнергии являются важным элементом контроля потребления электроэнергии и предоставляют информацию о расходе электроэнергии в доме или организации. Трансформаторы тока в счетчиках электроэнергии позволяют измерять значения силы тока с высокой точностью.

Кроме того, КТТ применяются в различных измерительных приборах и системах автоматизации для контроля и управления электроэнергией. Трансформаторы тока использованы в приборах для измерения мощности, тока и напряжения с целью мониторинга и контроля потребляемой электроэнергии в промышленных и бытовых установках.

КТТ также используются в системах защиты и автоматического отключения электрических устройств в случае перегрузки или короткого замыкания. Трансформаторы тока позволяют измерить ток и передать информацию в защитные реле, которые могут автоматически отключить электрическое устройство при превышении установленного предела.

Использование КТТ в измерительных приборах обеспечивает точность измерений и надежность работы устройств. Коэффициент трансформаторов тока позволяет адаптировать измерительные приборы к различным условиям работы, учитывая необходимость измерения силы тока высокого значения или наоборот, низкого значения, с сохранением высокой точности и устойчивости измерительных результатов.

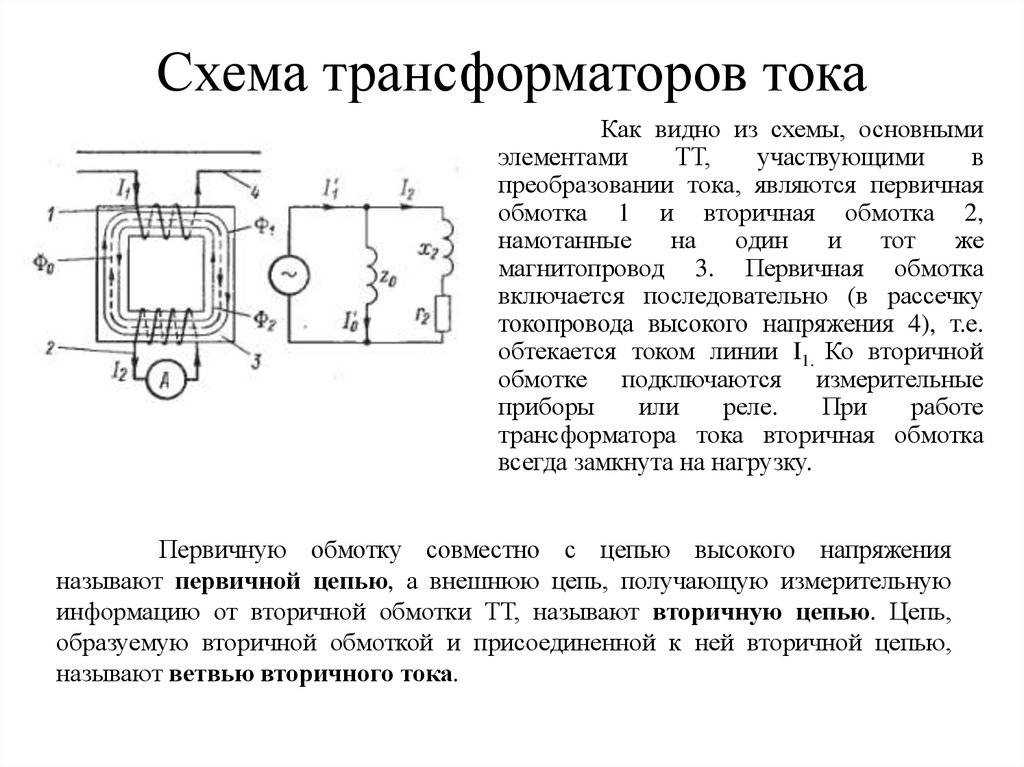

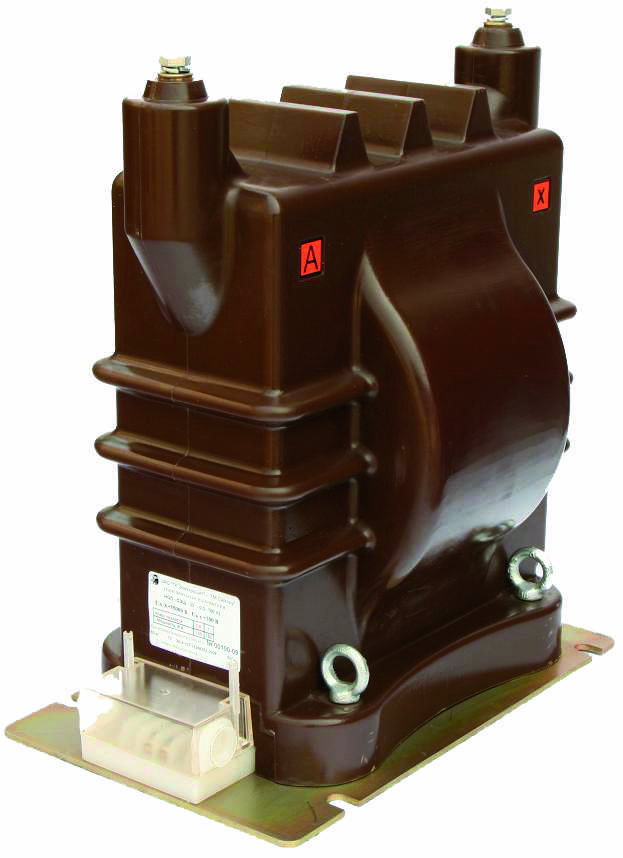

Трансформаторы тока и напряжения

Основы электротехники Нет комментариев

Без электроснабжения невозможно представить нашу жизнь. Чтобы электрическая система работала без сбоев или не пришла в негодность из-за неисправности в кабеле или в силовом оборудовании, её параметры необходимо контролировать, замерять. Диагностика, заключающаяся в проведении электрических измерений, способна выявить причины сбоев и вовремя устранить их. Для этого применяются приборы, измеряющие величины токов, напряжений, мощности.

Но если в электроустановках с низким напряжением возможно подключение измерительных приборов напрямую, непосредственно к измеряемому узлу, то в высоковольтных цепях проблематично отследить параметры без применения измерительных трансформаторов. В электроустановках напряжение доходит до 750 кВ и выше, а токи устанавливаются в десятки килоампер и более. Для «прямого» измерения потребовались бы громоздкое и дорогое оборудование, а иногда измерения вообще не возможно было бы произвести. Также, при обслуживании приборов, напрямую подключенных к сети высокого напряжения, персонал подвергался бы опасности поражения током.

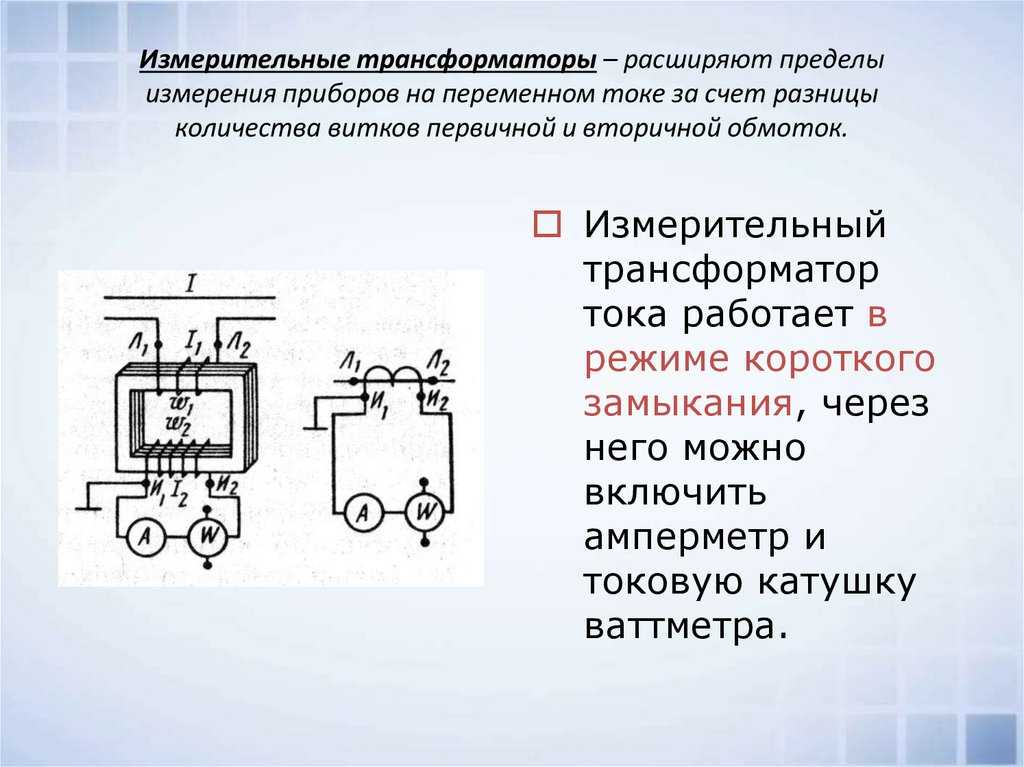

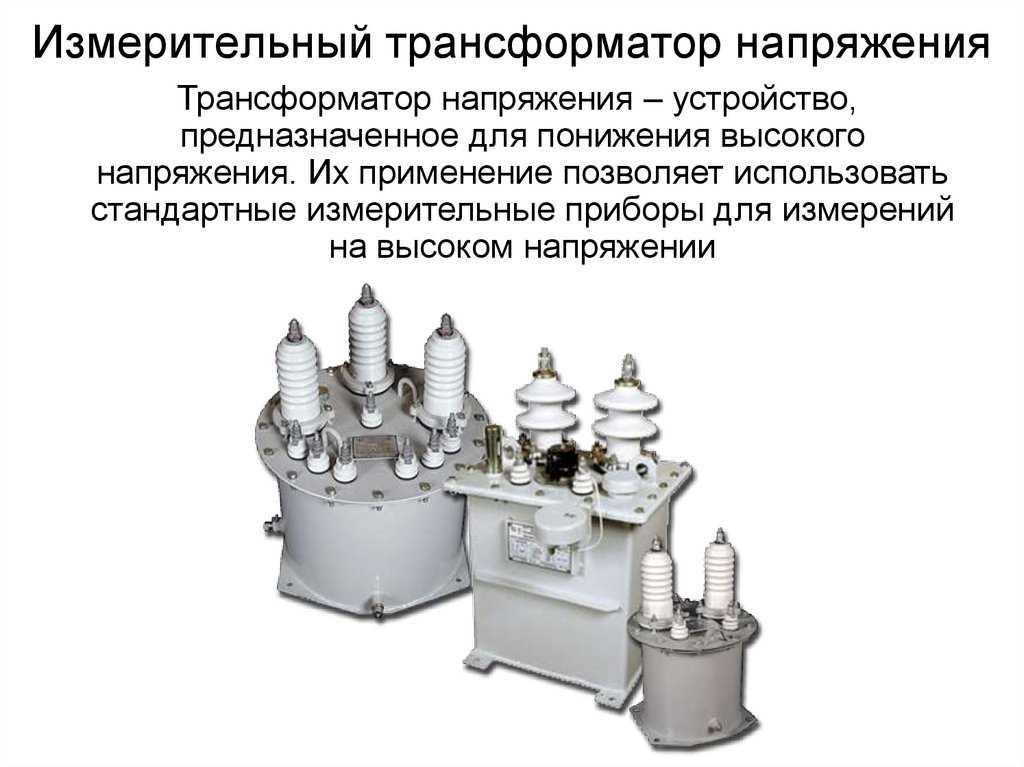

Измерительные трансформаторы тока (ТТ) и напряжения (ТН) способствуют расширению пределов измерений обычных измерительных устройств и одновременно изолируют их от цепей высокого напряжения. Измерительные трансформаторы создаются с высоким классом точности. Во время эксплуатации их метрологические характеристики подлежат первичной и периодической поверке на правильность работы.

Наиболее часто в сетях переменного тока применяются электромагнитные трансформаторы. Они состоят из магнитопровода, первичной и одной или нескольких вторичных обмоток. ТТ преобразовывает замеряемый высокий ток в малый, а ТН — измеряемое высшее напряжение в низшее. Измерительные трансформаторы включаются в цепи между высоковольтным оборудованием и контрольно-измерительными приборами: амперметрами, вольтметрами, ваттметрами, приборами релейной защиты, телемеханики и автоматики, счетчиками энергии.

Роль коэффициента трансформаторов тока в защитных системах

Коэффициент трансформаторов тока (КТТ) играет важную роль в защитных системах электроустановок. Он помогает обеспечить надежное и эффективное функционирование электроприборов и оборудования.

КТТ представляет собой отношение значения тока на вторичной обмотке трансформатора к значению тока на первичной обмотке. Он позволяет измерять и контролировать электрический ток в электросети и обеспечивает защиту от перегрузок и коротких замыканий.

В защитных системах КТТ используется для:

Определения перегрузок: КТТ позволяет определить, когда ток в электрической цепи превышает допустимое значение, указанное в проекте электроустановки. Если ток становится слишком большим, защитные устройства срабатывают и отключают электрическую цепь, предотвращая возникновение пожара или повреждение оборудования.
Обнаружения коротких замыканий: КТТ позволяет обнаружить короткое замыкание в электрической цепи. Когда ток в цепи превышает нормальные значения, защитные устройства моментально срабатывают и отключают электроприборы, предотвращая дальнейшее разрушение оборудования и опасности для персонала.
Контроля и измерения электрического тока: КТТ позволяет измерять ток в электрической цепи и контролировать его значения

Это важно для определения энергопотребления, расчета нагрузки на электросеть и оптимизации работы электроустановок.

Коэффициент трансформаторов тока широко используется в энергетической промышленности, электроэнергетике и других отраслях, где требуется надежная защита электроприборов и оборудования. Он позволяет предотвратить аварийные ситуации, повысить безопасность персонала и обеспечить непрерывность работы электросистем.

Производители трансформаторов тока: основные игроки на рынке

Ниже представлен список основных игроков на рынке производителей трансформаторов тока:

ABB Ltd. — данный швейцарский концерн известен своими передовыми технологиями и инновациями в области энергетики. Компания производит широкий спектр ТШП, от стандартных до высоковольтных.
Siemens AG — немецкая компания, являющаяся одним из мировых лидеров в области энергетики. Siemens производит различные модели ТШП, включая специализированные решения для различных отраслей.
Электротехнический завод «Электрон» — российский производитель, имеющий большой опыт в производстве ТШП. Компания предлагает как стандартные, так и индивидуальные решения, удовлетворяющие потребности различных клиентов.
Mitsubishi Electric Corporation — японская компания, специализирующаяся на производстве электронных систем и оборудования. Mitsubishi Electric производит различные типы ТШП, обеспечивая высокую точность и надежность измерений.
Toshiba Corporation — японский концерн, который является одним из ключевых игроков на рынке энергетики. Компания предлагает широкий выбор ТШП различной мощности и точности измерений.

Это лишь некоторые из основных производителей трансформаторов тока. Все они предлагают высокое качество своей продукции и являются надежными поставщиками для энергетической отрасли. При выборе ТШП рекомендуется обратиться к проверенным производителям, которые имеют хорошую репутацию на рынке.

Выбор трансформаторов тока

Трансформаторы тока выбираются по номинальному напряжению, номинальному первичному току и проверяются на электродинамическую и термическую стойкость к току короткого замыкания. Особенностью при выборе трансформаторов тока является выбор по классу точности и проверка допустимой нагрузки вторичной цепи.

Трансформаторы тока для подключения денежных счетчиков должны иметь класс точности 0,5.
В технических измерениях допускается применение трансформаторов тока с классом точности 1;
Для подключения индикаторных приборов не менее 3;
Для защиты реле класс 10(P).

Чтобы погрешность трансформатора тока не превышала допустимую погрешность для данного класса точности, вторичная нагрузка Z2 не должна быть больше номинальной нагрузки Z2nom, указанной в каталогах.

Индуктивное сопротивление таких цепей мало, поэтому предположим Z2p = g2p. Вторичная нагрузка r2 состоит из сопротивления приборов, соединительных проводов и сопротивления контактов rc:

Для определения сопротивления устройств, питающихся от трансформаторов тока, необходимо составить таблицу – перечень электроизмерительных приборов, установленных в данном источнике питания.

Общее сопротивление устройств, Ом, рассчитывается по общей мощности:

В РУ 6-10 кВ применяются трансформаторы с /2ном = 5А, в РУ 110 – 220 кВ – 1 или 5А. Сопротивление контактов GC составляет 0,05 Ом для двух-трех устройств и 0,10 – для большего количества устройств. Сопротивление проводников рассчитывается в зависимости от их сечения и длины. Для алюминиевых проводников минимальное сечение составляет 4 мм2, для медных – 2,5 мм2.

Расчетная длина кабеля зависит от схемы подключения трансформатора тока и расстояния l от трансформатора до оборудования:

с трансформаторами тока в неполной звезде;
21 – со всеми блоками в одной фазе
l – для соединения трансформаторов тока в полную звезду.

Длина l может быть принята как ориентировочная для напряжений 6-10 кВ:

при установке устройств в распределительные шкафы / = 4 … 6 m;
на распределительной панели / = 30…40 м;
для РУ-35 кВ / = 45…60 м;
для РУ – 220 кВ / = 65…80 м.

Если сопротивление вторичной цепи трансформатора тока превышает ZHOU для данного класса точности с учетом сечения кабеля, то необходимое сечение кабеля должно быть определено с учетом допустимого сопротивления вторичной цепи:

где p – удельное сопротивление.

Полученное сечение округляется до большего стандартного сечения контрольных проводов: 2,5; 4; 6; 10 мм2.

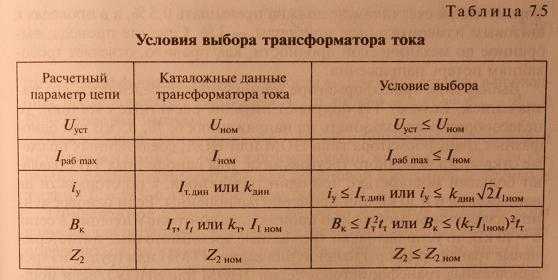

Условия выбора трансформатора тока приведены в таблице 7.5. Кроме того, можно определить: CTN = 1t.tn/UR21nom – коэффициент умножения тока динамического сопротивления трансформатора тока; CT = /T//|”OM – коэффициент умножения тока термического сопротивления; /i “OM – номинальный ток первичной обмотки трансформатора тока.

Трансформаторы тока с коэффициентом трансформации n t = 150/5 выбираются в зависимости от нагрузки в режиме КЗ.

Определение

Определение технической характеристики для трансформатора прописаны в ГОСТе 7746 2001 под названием «Трансформаторы тока. Общие технические условия». Этот документ относится к классу межгосударственных, то есть он распространяется для всех устройств, изготовленных в любой точке по территории страны.

Для того, чтоб понять определение, нужно познакомится с тем, что значит усредненный коэффициент безопасности. Этот показатель в свою очередь является соотношением номинального тока безопасности и первичного (также номинальное общее значение). Коэффициент безопасности по своей сути является основным параметром, который определяет искомую кратность повышения импульса.

Последняя характеристика важна, так как в условиях производства часто наблюдаются ситуации, когда он повышается из номинального показателя. Это возникает при коротком замыкании в цепи в большей части случаев.

Перечень основных параметров

Технические характеристики трансформатора тока описываются следующими параметрами:

Номинальным напряжением, как правило, в паспорте к прибору оно указано в киловольтах. Эта величина может быть от 0,66 до 1150 кВ. получит полную информацию о шкале напряжений можно в справочной литературе.
Номинальным током первичной катушки (I1), также указывается в паспорте. В зависимости от исполнения, данный параметр может быть в диапазоне от 1,0 до 40000,0 А.
Током на вторичной катушке (I2), его значение может быть 1,0 А (для ИТТ с I1 не более 4000,0 А) или 5,0 А. Под заказ могут изготавливаться устройства с I2 равным 2,0 А или 2,50 А.
Коэффициентом трансформации (КТ), он показывает отношение тока между первичной и вторичной катушками, что можно представить в виде формулы: КТ = I1/I2. Коэффициент, определяемый по данной формуле, принято называть действительным. Но для расчетов еще используется номинальный КТ, в этом случае формула будет иметь вид: IНОМ1/IНОМ2, то есть в данном случае оперируем не действительными, а номинальными значениями тока на первой и второй катушке.

Ниже, в качестве примера, приведена паспортная таблица модели ТТ-В.

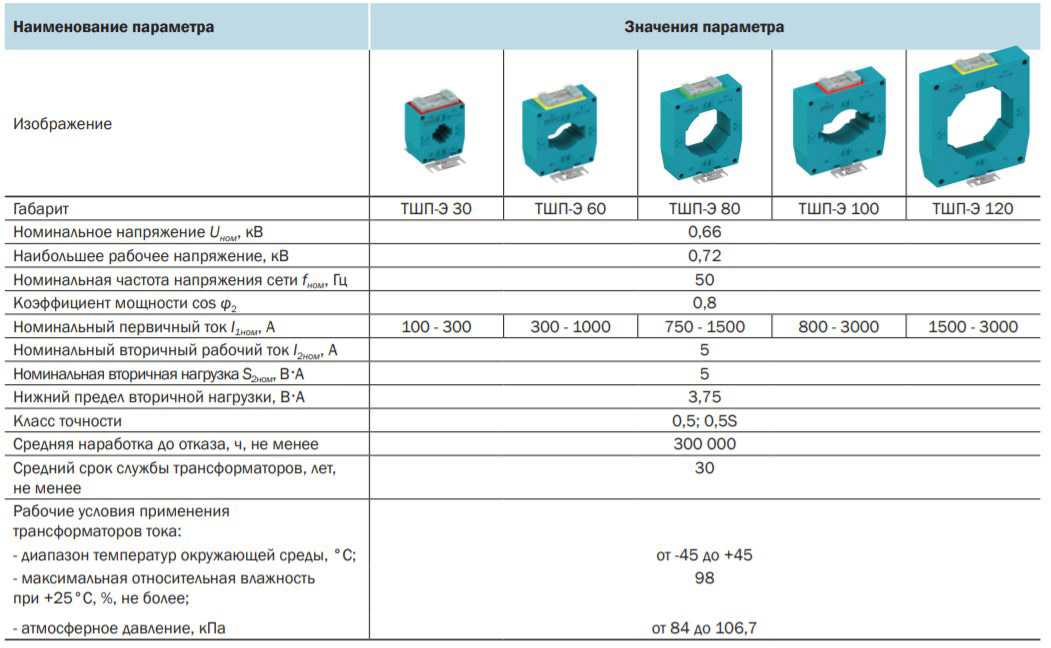

Перечень основных параметров измерительного трансформатора тока ТТ-В

Как рассчитать коэффициент трансформации

Коэффициентом трансформации «k» называется отношение напряжения U1 на концах первичной обмотки трансформатора к напряжению U2 на выводах его вторичной обмотки, определенному на холостом ходу (когда вторичных обмоток несколько, то коэффициентов k – тоже несколько, они определяются в этом случае по очереди). Это отношение принимается равным соотношению количеств витков в соответствующих обмотках.

Величина коэффициента трансформации легко вычисляется путем деления показателей ЭДС обмоток исследуемого трансформатора: ЭДС первичной обмотки – на ЭДС вторичной.

Коэффициент трансформации имеет очень важное значение как величина, при помощи которой вторичная обмотка приводится к первичной. В эксплуатационных условиях имеет большое значение коэффициент трансформации напряжения, под которым понимают отношение номинальных напряжений трансформатора. Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга

Для однофазных трансформаторов между коэффициентами трансформации ЭДС и напряжений нет разницы, но в трехфазных трансформаторах следует строго различать их друг от друга.

В идеале потери мощности (на токи Фуко и на нагрев проводников обмоток) в трансформаторе полностью отсутствуют, поэтому и коэффициент трансформации для идеальных условий рассчитывается простым делением напряжений на выводах обмоток. Но ничего идеального в мире нет, поэтому иногда необходимо прибегать к замерам.

В реальности мы всегда имеем дело с повышающим или с понижающим трансформатором. У трансформаторов напряжения повышающих коэффициент трансформации всегда меньше единицы (и больше нуля), у понижающих — больше единицы. То есть коэффициент трансформации свидетельствует о том, во сколько раз ток вторичной обмотки под нагрузкой отличается от тока первичной обмотки, или во сколько крат напряжение вторичной обмотки меньше подаваемого на первичную обмотку.

Например, понижающий трансформатор ТП-112-1 имеет по паспорту коэффициент трансформации 7,9/220 = 0,036, значит номинальному току (по паспорту) вторичной обмотки в 1,2 ампера соответствует ток первичной обмотки 43 мА.

Зная коэффициент трансформации, измерив его например двумя вольтметрами на холостом ходу, можно убедиться в правильности соотношения количеств витков в обмотках. Если зажимов несколько, то измерения проводят на каждом ответвлении. Измерения такого рода помогают обнаруживать поврежденные обмотки, определять их полярности.

Есть несколько путей определения коэффициента трансформации:

путь непосредственного измерения напряжений вольтметрами;

методом моста переменного тока (например портативным прибором типа «коэффициент» для анализа параметров трехфазных и однофазных трансформаторов);

по паспорту данного трансформатора.

Для нахождения реального коэффициента трансформации традиционно применяют два вольтметра . Номинальный коэффициент трансформации рассчитывают путем деления значений напряжений, измеренных на холостом ходу (они и указаны в паспорте на трансформатор).

Если проверяется трехфазный трансформатор, то измерения следует провести для двух пар обмоток с наименьшим током КЗ. Когда трансформатор имеет выводы, часть которых скрыта под кожухом, то значение коэффициента трансформации определяется только для тех концов, которые доступны снаружи для присоединения приборов.

Если трансформатор однофазный, то рабочий коэффициент трансформации легко рассчитать, разделив напряжение приложенное к первичной обмотке, на в этот же момент измеренное вольтметром напряжение на вторичной обмотке (с подключенной нагрузкой ко вторичной цепи).

Применительно к трехфазным трансформаторам, данная операция может быть выполнена различными путями. Первый путь — подача на высоковольтную обмотку трехфазного напряжения от трехфазной сети, или второй путь – подача однофазного напряжения только на одну высоковольтную обмотку из трех, без выведения или с выведением нулевой точки. В каждом варианте измеряют линейные напряжения на одноименных зажимах первичных и вторичных обмоток.

В каждом случае нельзя подавать на обмотки напряжение существенно превосходящее номинальное значение, указанное в паспорте, ведь тогда погрешность измерения окажется высокой из-за потерь даже на холостом ходу.

Выбор

При выборе трансформатора тока в первую очередь необходимо учитывать номинальное напряжение прибора было не ниже, чем в сети, где он будет установлен. Например, для трехфазной сети с напряжением 380 В можно использовать ТТ с классом напряжения 0,66 кВ, соответственно для установок более 1000 В, устанавливать такие устройства нельзя.

Помимо этого IНОМ ТТ должен быть равен или превышать максимальный ток установки, где будет эксплуатироваться прибор.

Кратко изложим и другие правила, позволяющие не ошибиться с выбором ТТ:

Сечение кабеля, которым будет подключаться ТТ к цепи вторичной нагрузки, не должно приводить к потерям сверх допустимой нормы (например, для класса точности 0,5 потери не должны превышать 0,25%).
Для систем коммерческого учета должны использоваться устройства с высоким классом точности и низким порогом погрешности.
Допускается установка токовых трансформаторов с завышенным КТ, при условии, что при максимальной нагрузке ток будет до 40% от номинального.

Посмотреть нормы и правила, по которым рассчитываются измерительные трансформаторы тока (в том числе и высоковольтные) можно в ПУЭ ( п.1.5.1.). Пример расчета показан на картинке ниже.

Пример расчета трансформатора тока

Что касается выбора производителя, то мы рекомендуем использовать брендовую продукцию, достоинства которой подтверждены временем, например ABB, Schneider Electric b и т.д. В этом случае можно быть уверенным, что указанные в паспорте технические данные, а методика испытаний соответствовала нормам.
