Fsp500 60gln новое решение для низкого напряжения дежурки

Дежурка легко осуществляется

Благодаря новому решению Fsp500 60gln, дежурка становится намного проще и удобнее. Система позволяет легко и эффективно осуществлять дежурку при низком напряжении.

Основные достоинства Fsp500 60gln:

• Низкое напряжение
• Удобство использования
• Эффективность

Благодаря низкому напряжению, решение Fsp500 60gln позволяет производить дежурку даже при условии сниженной электроэнергии. Это особенно полезно для обеспечения безопасности работы электроприборов во время напряженных рабочих условий или аварийных ситуаций.

Удобство использования Fsp500 60gln заключается в простоте настройки и управления системой. Интуитивный интерфейс и доступные функции позволяют быстро освоить устройство и начать использовать его в работе.

Эффективность Fsp500 60gln обеспечивается высокой производительностью и надежностью системы. Решение предоставляет стабильное электропитание и защиту от перегрузок, что позволяет уверенно выполнять задачи даже в условиях сниженного напряжения.

Современное решение Fsp500 60gln — это надежное и удобное средство для осуществления дежурки при низком напряжении. Благодаря его использованию, работа с электроприборами становится более безопасной и простой.

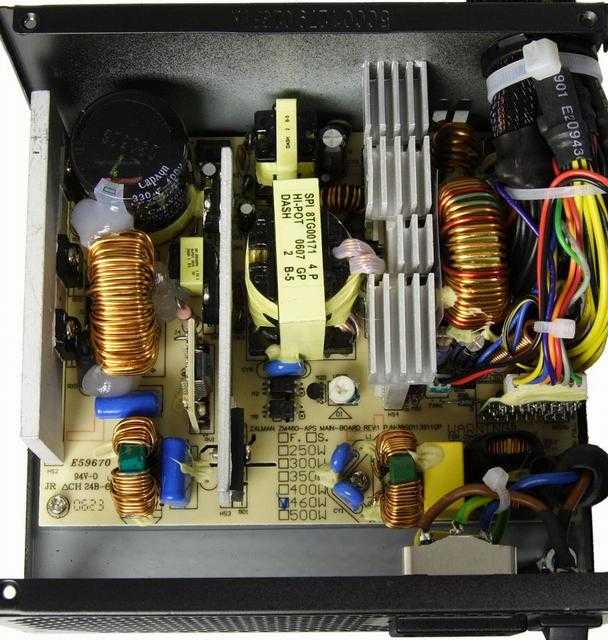

Особенности ремонтных работ и инструменты для них

Для стандартного типа устройств вышеперечисленные этапы диагностики и проведения ремонтных работ будут идентичными. Это связано с тем, что все они имеют типовое строение.

Припаивание деталей к плате

Также, чтобы провести качественный самостоятельный ремонт импульсного преобразователя напряжения, необходим хороший паяльник, а также умение управляться с ним. При этом вам еще понадобиться припой, спирт, который можно заменить на очищенный бензин, и флюс. Помимо паяльника в ремонте обязательно понадобятся следующие инструменты:

• набор отверток;
• пинцет;
• бытовой мультиметр или вольтметр;
• лампа накаливания. Может использовать в качестве балластной нагрузки.

С таким набором инструментов простой ремонт будет по силам любому человеку.

Открытие нового игрового мира Legion x5

Доброго времени суток! На нашем проекте планируется выход в свет нового игрового мира дополнения Legion. ​

Будет запущен мир с постепенным открытием игрового контента на просторах которого смогут найти себе пристанище как матерые игроки, прошедшие множество различных рейдов, полей боя, битв на аренах, так и новички в World of Warcraft, познающие прелести игры с нуля.

Что вас ожидает на новом реалме?— Открытие игрового контента будет состоять из нескольких этапов. С выходом каждого этапа, в игру будет добавляться очередное рейдовое подземелье, меняться сезон арены, а также будут проводиться небольшие изменения (валюта, дроп и т.д.);— Тип игрового мира — PvE;— Рейты на опыт — х5 (на профессии х2);— Донат будет работать в ограниченном режиме. После открытия реалма будут доступны только те вещи, которые не влияют на баланс. По мере открытия контента (смены этапов) будут добавляться новые предметы;— Планируется проведение рейдовых и мифик+ гонок прогресса на каждом из этапов. За победу в гонках (1, 2, 3 места) участники будут получать награды;— Для поднятия интереса, во время проведения гонок некоторые характеристики рейдовых боссов, а также вызываемых ими аддов, будут изменены;— Специальная команда разработчиков, которая будет оперативно устранять возникающие проблемы;— До открытия игрового мира мы планируем провести пару конференций с игроками и руководством реалма в Discord. Руководство реалма будет периодически проводить подобные конференции и после открытия игрового мира.— На новом игровом мире мы введем изменения, касающиеся сбора групп и рейдов, а именно:1) Собирать группы и рейды будет возможным только через “Заранее собранные группы”.2) Собирать группы и рейды старым способом станет невозможным.3) При попытке собрать группу/рейд старым способом, игроку будет объявляться предупреждение. В случае его игнорирования игровая администрация в праве выдать наказание в виде кратковременной блокировки чата.— Состав администрации будет разделен на RU и EN комьюнити для обеспечения комфортной поддержки всем игрокам.

Сроки открытия контента, дата проведения конференции и все подробности будут озвучены позже.​

Fsp500 60gln: новое решение

Fsp500 60gln — это новое решение в области низкого напряжения дежурки, предлагаемое компанией FSP. Эта система предназначена для обеспечения непрерывного электропитания в случае сбоев или перебоев в основной электросети.

Основные характеристики и преимущества Fsp500 60gln:

• Мощность 500 Вт, что позволяет обеспечить надежное питание различных электронных устройств и систем;
• Высокая эффективность работы — до 90%, что позволяет сократить расходы на электроэнергию;
• Низкое энергопотребление в режиме ожидания, что экономит электроэнергию в долгосрочной перспективе;
• Поддержка различных режимов работы — режим онлайн, режим офлайн, режим стенд-бай;
• Охранная и защитная функция — система обнаруживает сбои в основной электросети и автоматически переключается на бесперебойное питание;
• Компактный размер и простая установка.

Таким образом, Fsp500 60gln является надежным и эффективным решением для обеспечения непрерывного питания в случае сбоев в основной электросети. Благодаря высокой эффективности и низкому энергопотреблению, этот продукт становится все более популярным среди различных пользователей и организаций.

Anat78

Лейтенант

• Сообщений:3737
• Репутация:18±

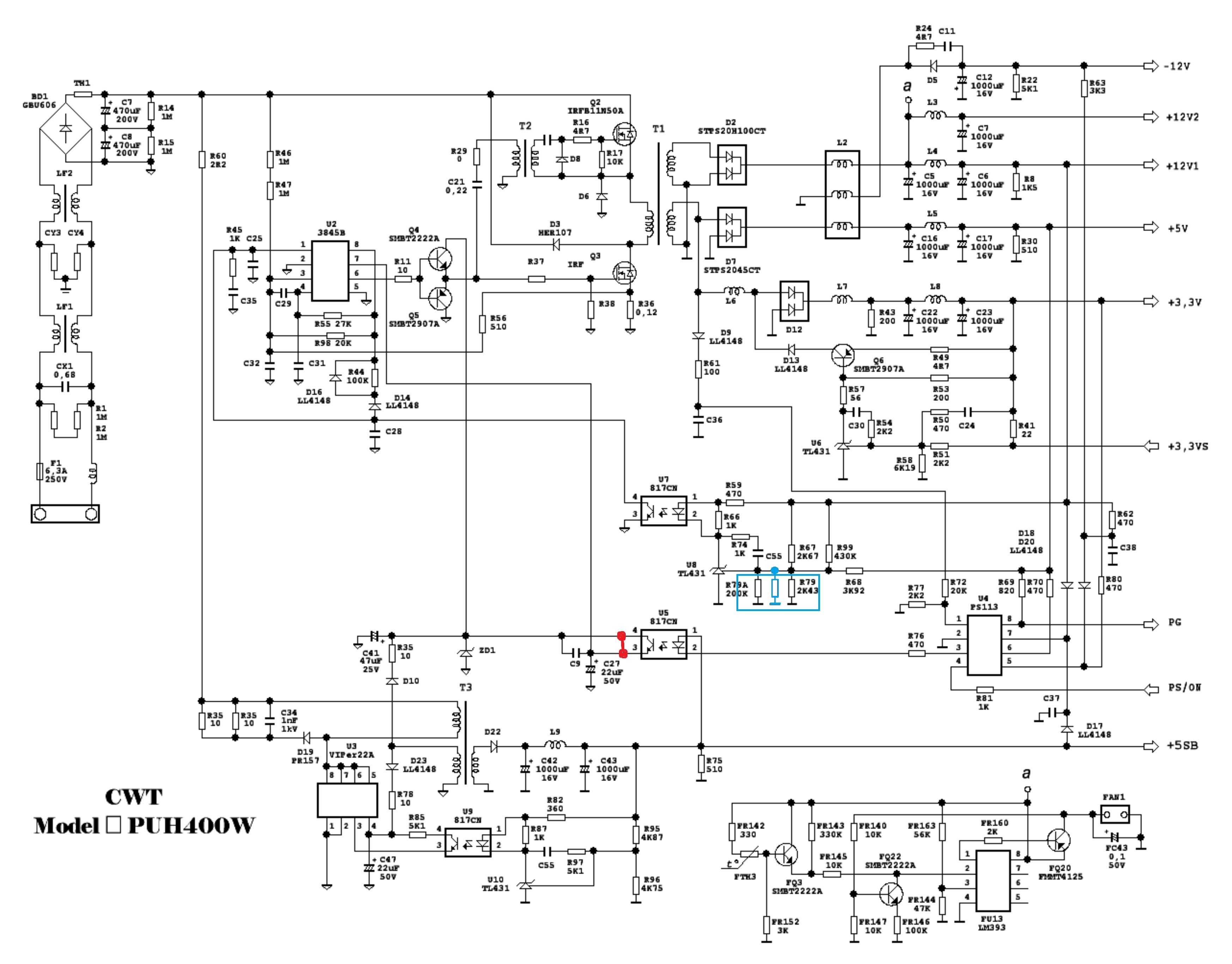

• Подборка схем № 9 — БП «FSP»

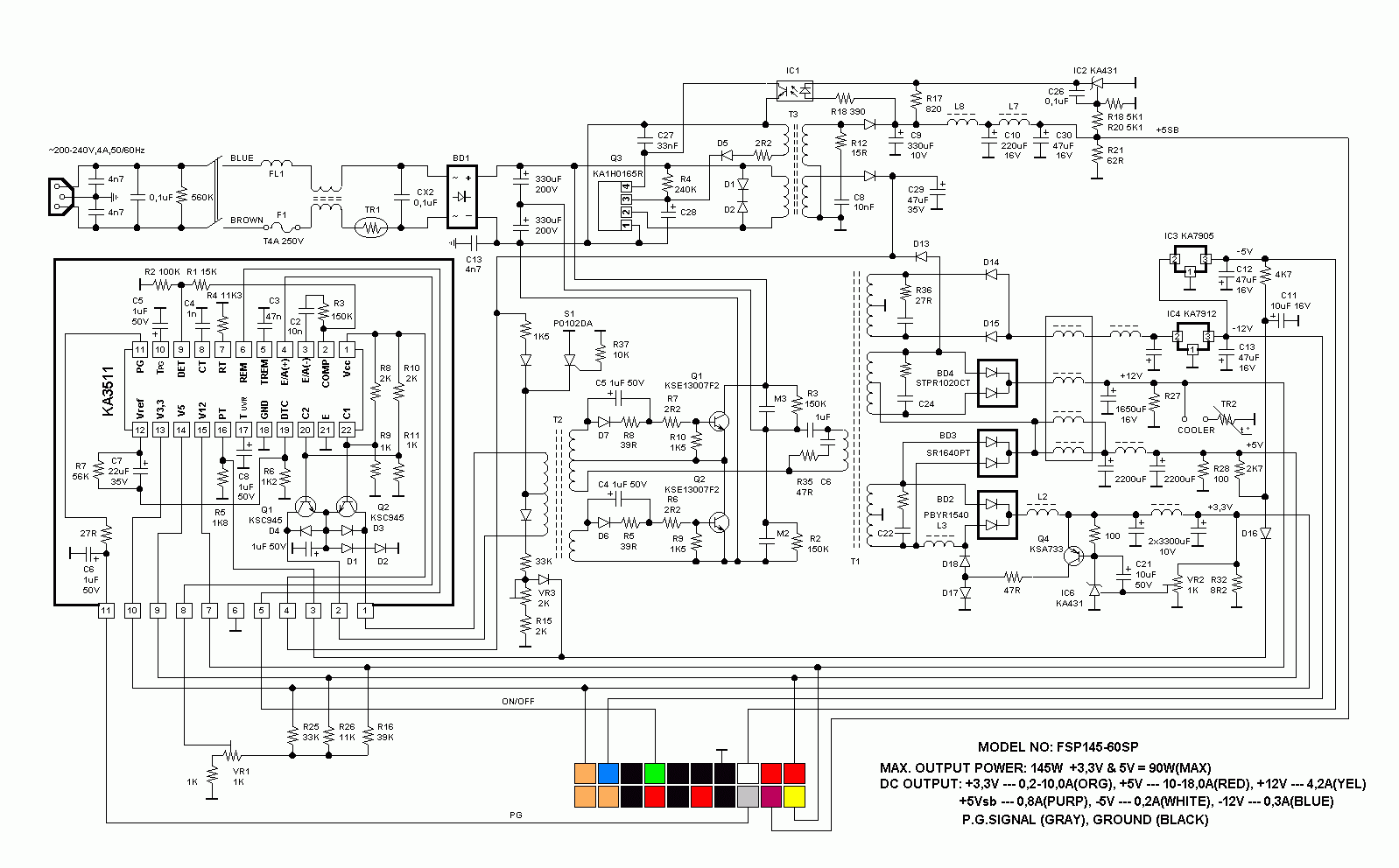

• FSP145-60SP на ШИМ КА3511, дежурка на КА1Н0165R схема
• FSP250-50PLA, APFC на CM6800, полевиках STP12NM50, дежурка на TOP243Y, контроль на PS223 схема
• FSP ATX-350PNR дежурка на DM311 и основной ШИМ FSP3528 схема
• Схема вторичных цепей блока питания FSP ATX-300PAF на FSP3528 схема
• Схема дежурного напряжения блока питания FSP ATX-350 на DA311 схема
• Часть схемы FPS 350W FSP350-60THA-P и 460W FX500-A на ШИМ FSP3529Z (аналог SG6105) схема
• Часть схемы FPS ATX-400 400W, дежурка на DM311 схема
• Часть схемы FPS ATX-400PNF, на ШИМ 3528 схема
• Часть схемы FSP OPS550-80GLN, APFC на полевиках 20N60C3, дежурка на DM311 схема
• Часть схемы FSP OPS550-80GLN, модуль управления APFC+PWM на CM6800G схема
• Часть схемы FSP Epsilon 600W FX600-GLN (схема дежурки), собрана на FSDM0265R схема
• Дежурка FSP ATX-300GTF на полевике 02N60 схема
• Часть схемы FSP ATX-300PNF на FSP3528 схема
• Часть схемы FSP ATX-500PNR на TNY277PN схема
• Схема БП FSP350-60APN на CM6800TX, TNY277PN и WT7527 схема

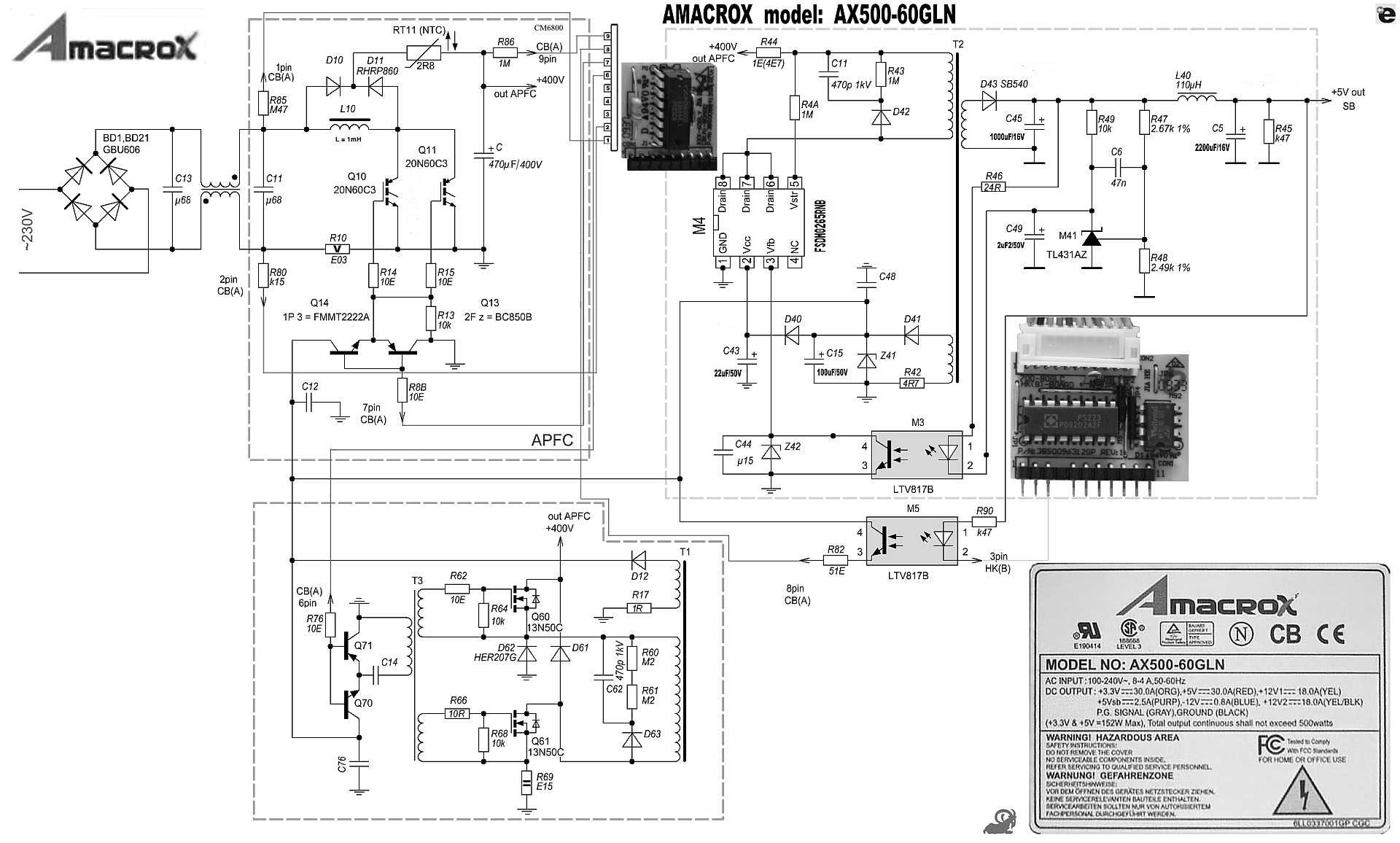

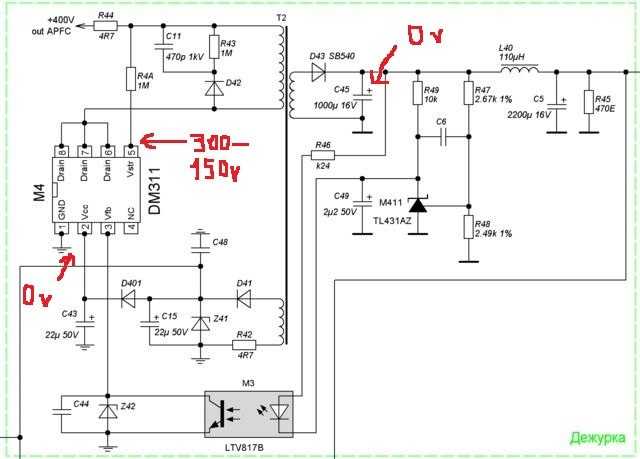

• Часть схемы AmacroX (FSP) AX500-60GLN на CM6800G, PS223 и FSDM0265RNB схема

• Подборка схем № 10
• EuroCase LC-B350ATX на микросхеме 2003 (BAY62520342E) схема
• Часть схемы БП Thermaltake Toughpower 650W на PS229 схема
• Gembird 450W на микросхемах AZ7500BP и LP7510 схема
• Enermax 500W ENP500AGT на CM6805BSX, TNY176PN и ST9S313-DAG схема
• Patriot 400W A400-K на SG6105 схема
• Megabajt 350W MGB-350S ATX на TL494CN и WT7510 схема
• Maxpower 230W PX-230W на SG6105D схема
• Linkworld 350W LC-A350ATX-P4 на чипе 2003 схема
• JNC 400W KY-2128 rev.1.1 на AMC110B, AP3843B и полевиках IFRPC50 схема
• JNC 200W ATX v.2.02 на TL494, LM339 и транзисторах 13007 схема
• HP Compaq HSTNS-PL11 (PS-2122-1C) схема
• HP Compaq PS-5111-6C на UC3845B схема
• Feel LC-B300ATX на чипе 2003 схема
• Схема дежурки Enlight 150W SFX-2015 EN-8156901 на BUF640 схема
• JNC 250W LC-250ATX ver.2.02B на TL494, LM339N и транзисторах 2SC5763 схема
• JNC 250W LC-B250ATX ver.2.9 на ШИМ 2003 и транзисторах 2SC5763 схема
• JNC 300W SY-300ATX на ШИМ AT2005 и транзисторах 2146 схема
• Часть схемы БП Enlight (HighPower/Sirtec) HPC-250-102, HPC-350-102 на L494CN, LM339N, 1N4001 схема

• Подборка схем № 11 — БП «LiteOn»
• LiteOn PS-5281-7VW на UC3843, FQA9N90C, TNY277PN и PS224 схема
• LiteOn PS-5281-7VR1 на UC3843BN, TK07H90A, TNY277PN, PS224U схема
• LiteOn PS-5281-7VR на UC3843BN, FQA9N90C, TNY277P, PS224U схема
• LiteOn PE-5161-1 на MB3759 (она же TL494) и LM393 схема
• LiteOn PA-1201-1 на L6561, UC3845BN, LM393 схема
• LiteOn PA-1061-0 12V 5A на LTA809FA (SG6741), TSM103WAID схема

• Сборник схем № 12 — БП «Delta Electronics Inc.»
• Delta DPS-260-2A 260W на NE556, PQ05RF11, ML4824-1, LM358, LM339D, PQ30R21 схема
• Delta DPS-470 AB A 500W, APFC и дежурка на ШИМ DNA1005A или DNA1005 схема
• Delta DPS-210EP из LCD телика ViewSonic N3000W, на базе UCC28051D, DAS01, E-DLA001DTR, ICE3B0565 и NCP1575DR2 схема
• Delta GPS-450AA-101A 450W схема
• Delta DPS-200PP-74A на DNA1001D схема
• Delta 410W DPS-410DB A, часть схемы на DNA1002 схема
• Delta DPS-200PB-59 на LM339D, TL494 и транзисторах 2SC3306 схема

• Подборка схем № 13 — БП для ноутбуков «Dell»
• Dell PA-12 модель HA65NS1-00 AC:100-240v DC:19.5V 3.34A 65W на TSM103AI и 1D07012 схема
• Dell PA-3E модель PA-1900-28D LA90PE1-01 AC:100-240v DC:19.5V 4.62A 90W на LTA804N (TEA1751LT) и LTA806N (TEA1791T) схема
• Dell PA-10 модель PA-1900-02D AC:100-240v DC:19.5V 4.62A 90W на L6561D, LTA201P, TSM103AID схема

• Подборка схем № 14 — БП «DTK»
• DTK PTP-2038 200W на TL494 и LM393 схема
• DTK PTP-3518 200W на TL494 и LM393 схема
• DTK PTP-3018 230W на TL494 и LM393 схема
• DTK PTP-2538 250W на TL494 и LM393 схема
• DTK PTP-2518 250W на TL494 и LM393 схема
• DTK PTP-2508 на TL494 и LM393 схема
• DTK PTP-2505 250W на TL494 и LM393 схема
• DTK PTP-2068 200W на UC3843 и LM393 схема
• DTK PTP-2028 230W на TL494 и LM393 схема
• DTK PTP-2008 200W на TL494 и LM393 схема
• DTK PTP-2007 200W на TL494CN и LM393N схема
• DTK PTP-2005 200W на TL494 и LM393 схема
• DTK PTP-2001 200W на TL494 и LM393 схема
• DTK PTP-1568 на UC3843 и LM393 схема
• DTK PTP-1508 150W на KA3843 и LM393N схема
• DTK PTP-1503 150W на KA3843 и LM393N схема
• DTK PTP-1358 на KA3843 и LM393N схема

Ремонт блока питания для светодиодной ленты

Зачастую все дешевые китайские блоки питания для светодиодных лент выглядят примерно так. Стоит ли браться за ремонт такого блока? Стоит однозначно!

Как правило, если плата блока питания целая, и не превратилась в кусок обуглившегося радио-хлама, то ремонту такой блок подлежит.

Схема, блок питания для светодиодной ленты

Схемы в таких блоках почти всегда одинаковые, для наглядности можно пользоваться схемой изображенной ниже. Типичная схема, которая используется в подобных блоках питания.

Основные неисправности в этих блоках питания:

1. Микросхема ШИМ контроллер — TL494. Аналог: МВ3759, IR3M02, М1114ЕУ, KA7500 и т.д.
2. Конденсаторы С22, С23 – высыхают, вздуваются и т.д.
3. Ключевые транзисторы Т10, Т11.
4. Сдвоенный диод D33 и конденсаторы С30-С33.
5. Остальные элементы выходит из строя крайне редко, но тоже не стоит упускать их из вида.

Для начала вскрываем наш блок и осматриваем предохранитель. Если он целый, подаем питание и измеряем напряжение на конденсаторах С22, С23. Оно должно быть порядка 310 В. Если напряжение такое, значит сетевой фильтр и выпрямители исправны.

Следующим этапом станет проверка ШИМ. У нашего блока это микросхема КА7500.

— на 12 выводе должно быть около 12-30 В. Если нет, проверяем дежурку. Если есть – проверяем микросхему.

— на 14 выводе должно быть около +5 В.

Если нет, меняем микросхему. Если есть – проверяем микросхему осциллографом согласно схеме.

Как проверить TL494 без осциллографа?

Если нет осциллографа, рекомендуем взять заведомо рабочий блок питания, установить вместо микросхемы DIP панель, куда можно подключать проверяемые ШИМ контроллеры. Это единственный достоверный и вменяемый способ проверки TL494 без осциллографа.

Наша микросхема КА7500 после проверки, оказалась неисправной. Перед установкой нового ШИМ контроллера устанавливаем DIP панель.

На фото мы подготовили все для замены ШИМ.

Меняем ее на аналог TL494CN.

Следующим этапом станет небольшая модернизация блока. Если внимательно осмотреть сетевой фильтр есть место для установки варистора.

Устанавливаем варистор К275. Он будет защищать блок от скачков высокого напряжения. При коротком скачке – варистор поглощает энергию импульса, а при длительном – сопротивление варистора станет настолько малым, что сработает предохранитель и вся схема блока останется целой.

Блок перед финальным тестом.

После замены неисправных компонентов подключаем блок в сеть. Как видим блок прекрасно работает. Подстроечным резистором Р1 (возле зеленого светодиода) можно точно выставить выходное напряжение на блоке питание. Диапазон корректировки лежит в пределах от 11,65 В. до 13,25 В.

Как видим все работает исправно, ремонт блока питания для светодиодной ленты окончен. Учитывая, что в блоке отсутствует активная система охлаждения, рационально установить на крышку блока дополнительный кулер, закрытый сеткой в виде гриля.

Важно! При ремонте блока многие его компоненты находятся под опасным для жизни напряжением. Не стоит проводить манипуляции без достаточных знаний и навыков!

Решено 46pfl5507t/60 Затемнение и подтормаживание.

oksydron

Модель: 46pfl5507t/60 Шасси: A Q552.4E.LA блок питания: DPS130PP A REV:00 (Ревизия с шильдика) матрица: LTA460HW04, на планках 12_46F120PSR4LV1.0 12_46F120PSL4LV1.0 установлено стекло от Samsung LTJ460HW10-L, На планке 46F120PSR4LV1.1 46F120PSL4LV1.1 в место битого.

Состав майна: на шильдике YU 238.3 AL1.B Прц под радиатором, радиатор не снимал. далее 7J01- SPARTAN-6 XC6SLX4 7SOA- 29F4G08ABADA 7D60-TA55731 7F52- 25P05VP 7F58- 464WK 7FL5- CY7C656 7KC0- D2834ER 7J21- 25P**VP где звезды там затёрто H5PS1G83JFR RT8293AH 4953 4496 LF25A L1117-12 L1117-33 RT9025 LVC245A 4835D PS53126

t-con: PH_120PSQBC4LV1.0 набор микросхем: ICT1-AMLSD LPF12B0 ICD1- SM4152LA DA1201 ICG1- ISL24826 ICE1-41288WP ICD3,ICD4-LD1117 В тв установил стекло от Samsung LTJ460HW10-L Встало как родное, без переделок. Но проблема кроется в сколотом левом нижнем углу, и прогаре на нижнем шлейфе (панель с разбора) Из за чего в левой части экрана изображение немного темнее и остается шлейф от пред идущей картинки. Панелей с обрывом в стекле восстановил не мало, но тут где то на форуме читал что боковые уши обрывают с больной стороны и изображение восстанавливается. Вот пример. http://monitor.net.ru/forum/lta550hw03-info-540275.html Вопрос: Паять? или оборвать левое нижнее боковое ухо?

oksydron

13 Апр 2018

Спаял. но пока устанавливал стекло оторвал нижний шлейф от планки, запаял обратно в итоге картинка перестала тормозить, тянуть шлейф от пред идущей картинки. осталась проблема с легким затемнением в левой части экрана. Контакт von за что отвечает? (при подключении von картинка пропадает) пока von в воздухе.

This Philips did not do anything once plugged in. Not even the stand-by light was on. That’s a pretty clear indication of a broken standby supply. I could not measure any voltages coming out of the power supply and quickly concentrated on debugging the stand by circuit.

That was pretty tough. I found out that the PWM chip did not have its required VCC activation voltage. The reason for that was the open 2.2 Ohm fuse resistor R915, which is connected directly to the main capacitor’s V+. The diodes all measured ok. The PWM chip had no short, neither had the line, which the resistor was connected to, so I soldered in a 2.2 Ohm resistor to check.

Booom! It took a fraction of a second to kill the new resistor. How is that possible? There was no measurable short and neither did I find any burn marks anywhere.

After some intensive research, I found a schematic in a Russian forum thread, which fit my power supply model DPS-130 well enough. The only component left, which could cause a short, was the capacitor C910. A 1kV 22pF thingy, which did not look suspicious at all. I unsoldered it and voilà! No reading. It was dead, but not with a measurable short. My DY294 transistor tester confirmed the high voltage instability. Amazing how it did survive without any burn marks.

For a quick and dirty test I replaced the cap with a 4kV 33pF and the open resistor again. Supply not working. At least the short was fixed. Thus, the PWM chip must be broken, too. It still did not charge the starter capacitor (which tested ok, by the way) with Vcc. It is responsible for starting itself up once V+ is present at its drain pin. After the startup phase, it would feed itself through a secondary winding in the transformer.

I ordered 22pF 4kV caps via eBay and DDA010 chips via AliExpress. Three weeks later, the DDA010 arrived. I swapped it and the 22pF cap. Supply still not working. The PWM chip did not build up its Vcc startup voltage. I measured again. There was a constant 100 Ohms against ground on the Vcc rail. Under those circumstances, the starter capacitor cannot charge!

The only suspicious part left was IC902, an ST9M101. The original is impossible to find. The alternative part number is Infinno IM1M101-T6G. The documentation of this chip is ridiculous. It is used to sense the presence of the high input voltage. It can disable the PWM chip.

A jumper wire was conveniently located between the PWM VCC line and IC902. I opened it up and finally, the PWM chip was starting. However, it rebooted in a loop. IC902 was definitely defect, too (or maybe the PWM chip had not been dead in the first place). IC902 is also connected to the FB (feedback) line of the PWM chip and I assumed it was causing some trouble there, too.

Ok, another order from Aliexpress. On eBay there are repair kits available with DDA010 + IM1M101 pairs.

Enough with the blondes already, hallo Frau Green!
