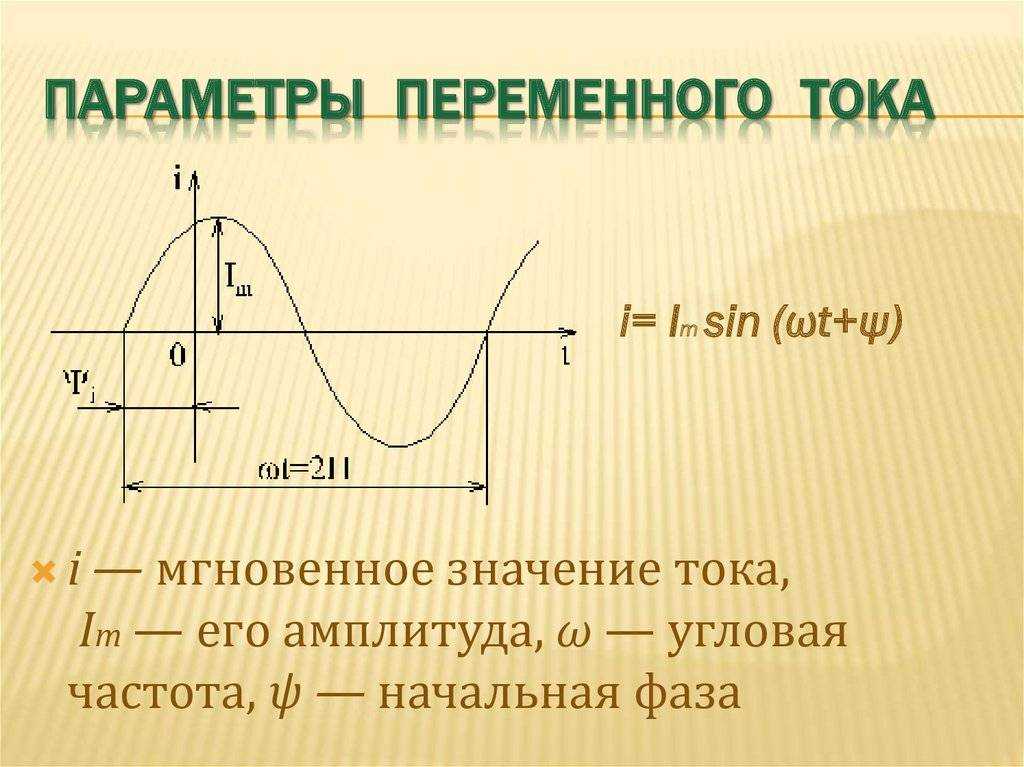

Общее понятие о переменном токе
В отличие от постоянного движения электронов в одном направлении, переменный ток меняет как направление, так и значение несколько раз за единицу времени. Изменения происходят по гармоническому закону. Если наблюдать подобный сигнал с помощью осциллографа, можно увидеть картинку в виде синусоиды.

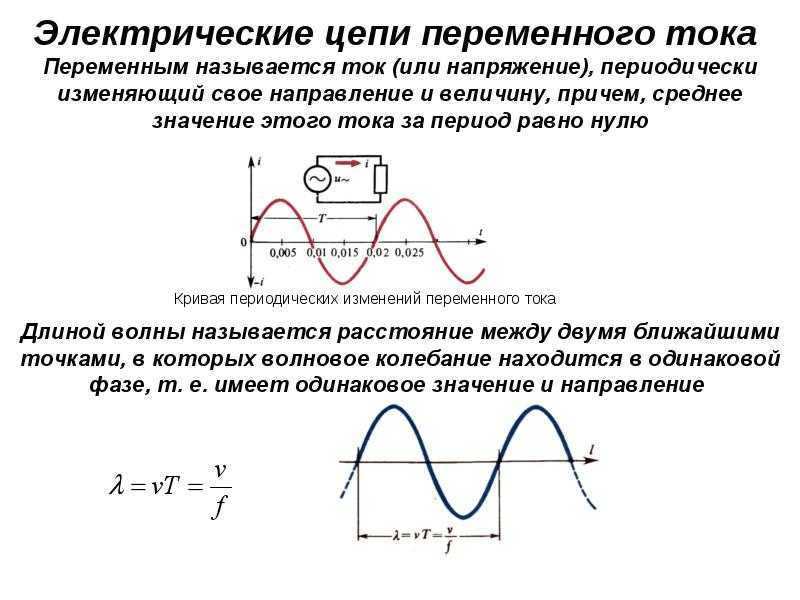

Относительно оси ординат OY ток меняет своё направление с положительного на отрицательное и делает это периодически. Поэтому его мгновенное значение в первой позиции считается положительным, во второй – отрицательным.
Важно! Так как переменный ток – это алгебраическая величина, то говорить о его знаке заряда можно только для конкретного мгновенного значения, смотря, в каком направлении он протекает в этот момент. Сигнал на экране осциллографа
Сигнал на экране осциллографа
Фазо-частотная характеристика
ФЧХ расшифровывается как фазо-частотная характеристика, phase response — фазовый отклик. Фазо-частотная характеристика — это зависимость сдвига по фазе между синусоидальными сигналами на входе и выходе устройства от частоты входного колебания.
Разность фаз
Думаю, вы не раз слышали такое выражение, как » у него произошел сдвиг по фазе». Это выражение не так давно пришло в наш лексикон и обозначает оно то, что человек слегка двинулся умом. То есть было все нормально, а потом раз! И все :-). И в электронике такое тоже часто бывает) Разницу между фазами сигналов в электронике называют разностью фаз. Вроде бы «загоняем» на вход какой-либо сигнал, а выходной сигнал ни с того ни с сего взял и сдвинулся по времени, относительно входного сигнала.
Для того, чтобы определить разность фаз, должно выполняться условие: частоты сигналов должны быть равны. Пусть даже один сигнал будет с амплитудой в Киловольт, а другой в милливольт
Неважно! Лишь бы соблюдалось равенство частот. Если бы условие равенства не соблюдалось, то сдвиг фаз между сигналами все время бы изменялся
Для определения сдвига фаз используют двухканальный осциллограф. Разность фаз чаще всего обозначается буквой φ и на осциллограмме это выглядит примерно так:
Строим ФЧХ RC-цепи в Proteus
Для нашей исследуемой цепи
Для того, чтобы отобразить ее в Proteus мы снова открываем функцию «frequency response»
Все также выбираем наш генератор
Не забываем проставлять испытуемый диапазон частот:
Далее нажимаем ПКМ на самой табличке Frequency Response и видим вот такой выплывающий список, в котором нажимаем «Добавить трассы»

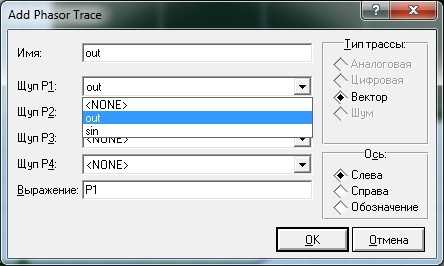

Долго не думая, выбираем в первом же окошке наш выход out

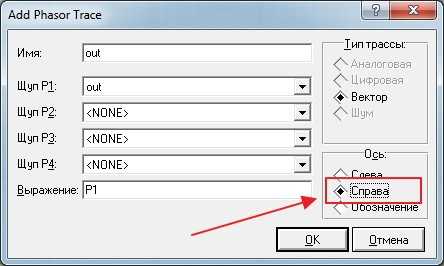

И теперь главное отличие: в колонке «Ось» ставим маркер на «Справа»
Нажимаем пробел и вуаля!
Можно его развернуть на весь экран

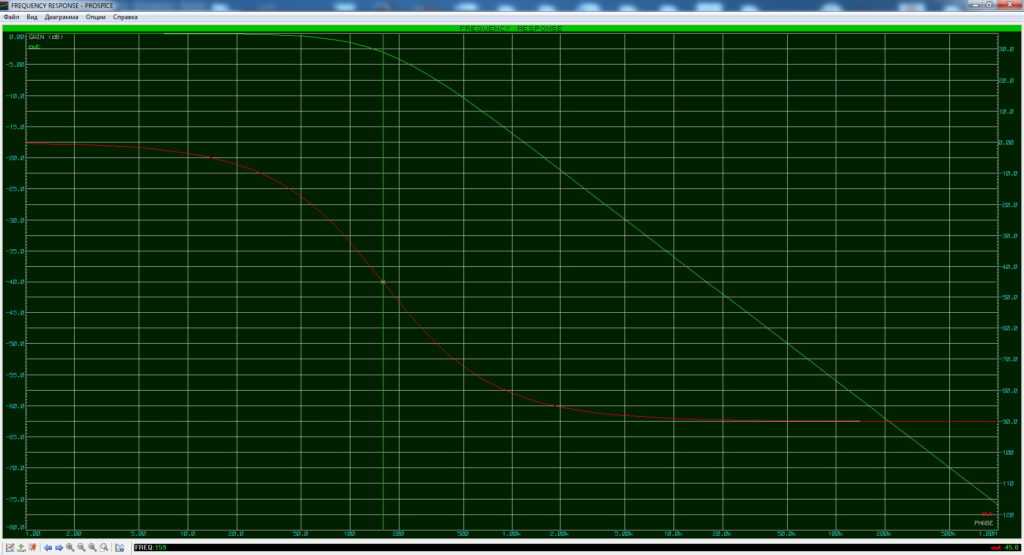

При большом желании эти две характеристики можно объединить на одном графике
Обратите внимание, что на частоте среза сдвиг фаз между входным и выходным сигналом составляет 45 градусов или в радианах п/4 (кликните для увеличения)
В данном опыте при частоте более 100 КГц разность фаз достигает значения в 90 градусов (в радианах π/2) и уже не меняется.
Строим ФЧХ на практике
ФЧХ на практике можно измерить также, как и АЧХ, просто наблюдая разность фаз и записывая показания в табличку. В этом опыте мы просто убедимся, что на частоте среза у нас действительно разность фаз между входным и выходным сигналом будет 45 градусов или π/4 в радианах.
Итак, у меня получилась вот такая осциллограмма на частоте среза в 159,2 Гц
Нам надо узнать разность фаз между этими двумя сигналами
Весь период — это 2п, значит половина периода — это π. На полупериод у нас приходится где-то 15,5 делений. Между двумя сигналами разность в 4 деления. Составляем пропорцию:
Отсюда х=0,258п или можно сказать почти что 1/4п. Следовательно, разница фаз между двумя этими сигналами равняется п/4, что почти в точности совпало с расчетными значениями в Proteus.
Если Вы лучше воспринимаете информацию через видео, то к Вашему вниманию:
Связь между периодом и частотой
Период и частота являются основными понятиями в физике, описывающими повторяющийся процесс. Период — это время, за которое повторяющийся процесс происходит один раз. Частота — это количество повторений процесса в единицу времени. Они тесно связаны между собой и выражаются через формулу:
Частота (f) = 1 / Период (T)
Эта формула показывает, что частота и период обратно пропорциональны друг другу. Если период увеличивается, то частота уменьшается, и наоборот. Например, если период равен 2 секундам, то частота будет равна 1/2 = 0.5 Гц (герц). Если период уменьшается до 0.5 секунды, то частота будет равна 1/0.5 = 2 Гц.
Кроме того, можно выразить период через частоту по следующей формуле:
Период (T) = 1 / Частота (f)
Таким образом, период и частота можно рассматривать как две стороны одной медали, которые описывают один и тот же повторяющийся процесс, но с разных точек зрения. Зная значение одного из параметров, можно легко найти значение другого параметра, используя соотношение между ними.
Например, если известна частота звуковой волны, можно вычислить период колебаний этой волны, и наоборот. Это чрезвычайно полезно при решении различных физических задач и проведении экспериментов.
Генерирование переменного тока[править]
Простейший генератор переменного тока: если вокруг проволочной катушки, намотанной на магнитопровод из трансформаторной стали вращать маховик с установленными в нём несколькими парами постоянных магнитов, то в катушке (условно показан один виток) будет наводиться синусоидальная ЭДС, а при подключении нагрузки в электрической цепи появится переменный ток.Применяется на транспортных средствах (мопеды, лёгкие мотоциклы, снегоходы, гидроциклы, а также на подвесных лодочных моторах), работает совместно с выпрямителем и регулятором напряжения (см. магдино).
Основная статья: Генератор переменного тока
Принцип действия генератора переменного тока основан на законе электромагнитной индукции — индуцировании электродвижущей силы в прямоугольном контуре (проволочной рамке), находящейся в однородном вращающемся магнитном поле.
Электродвижущая сила генератора переменного тока определяется по формуле:
, где
— количество витков;
— магнитная индукция магнитного поля в вольт-секундах на квадратный метр (Тл, Тесла);
— длина каждой из активных сторон контура в метрах;
— угловая скорость синусоидальной электродвижущей силы, в данном случае равная угловой скорости вращения магнита в контуре;
— фаза синусоидальной электродвижущей силы.
Частота переменного тока, вырабатываемого генератором, определяется по формуле:
, где
— частота в герцах;
— число оборотов ротора в минуту;
— число пар полюсов.
По количеству фаз генераторы переменного тока бывают:
- трёхфазные генераторы — основной тип мощных промышленных генераторов;См. также трёхфазная система электроснабжения, трёхфазный двигатель, автомобильный генератор трёхфазного переменного тока.
- однофазные генераторы, применяются, как правило, на маломощных бензиновых электростанциях, встроены в двигатели внутреннего сгорания мопедов, лёгких мотоциклов, снегоходов, гидроциклов, подвесные лодочные моторы;См. также конденсаторный двигатель, однофазный двигатель.
- двухфазные генераторы, встречаются значительно реже по сравнению с однофазными и трёхфазными.См. также двухфазная электрическая сеть, двухфазный двигатель.
Модифицированная синусоида, генерируемая инвертором.
Инверторыправить
Постоянный ток может быть преобразован в переменный с помощью инвертора.
Следует отметить, что недорогие модели инверторов имеют на выходе переменный ток несинусоидальной формы, обычно прямоугольные импульсы или модифицированная синусоида. Для получения синусоидального тока инвертор должен иметь задающий генератор (как правило, специализированная микросхема, формирующая электрический сигнал синусоидальной формы, который затем управляет работой тиристорных или транзисторных электронных ключей.
Фазорасщепительправить
Трёхфазный ток может быть получен из однофазного при помощи фазорасщепителя. Эти электрические машины применяются, в частности, на электровозах, таких как ВЛ60, ВЛ80.
Как изменить частоту тока
- Как изменить частоту тока
- Как увеличить частоту тока
- Как увеличить мощность электродвигателя
Генератор переменного тока, конденсатор, катушка индуктивности, тестер
Подключите систему к источнику переменного тока, при этом ее активное сопротивление должно быть незначительным. Этот колебательный контур создаст в цепи собственную частоту, которая будет причиной появления емкостного и индуктивного сопротивления. Чтобы найти ее значение: 1. Найдите произведение значений индуктивности и электроемкости, измеренных с помощью тестера.
2. Из значения, получившегося в пункте 1, извлеките квадратный корень.
3. Полученный результат умножьте на число 6,28.
4. Число 1 поделите на значение, полученное в пункте 3.
как изменяется сила тока
- Как изменить частоту в колебательном контуре
- Как увеличить обороты электродвигателя
- Как увеличить мощность тока
- Как увеличить индуктивность катушки
- Как подключить частотный преобразователь
- Как понизить ток
- Как увеличить скорость вращения вентилятора
- Как увеличить силу тока
- Как изменить частоту
- Как увеличить частоту шины
- Как отличить переменный от постоянного тока
- Как и у какого врача измеряют внутричерепное давление
- Как понизить силу тока
- Как изменить вольтаж
- Как изменить напряжение на процессоре
- Как определить энергетические мощности
- Как повысить крутящий момент
- Как понизить частоту шины
- Как зависит ток от напряжения
- ГЭС: принцип работы, схема, оборудование, мощность
- Как понизить частоту процессора
- Как увеличить тактовую частоту процессора
Источник
Влияние частоты тока на электроприборы
Далее рассмотрим влияние частоты электрического тока. Увеличение частоты до сравнительно невысоких величин (1 — 10 тыс. Гц), обычно является следствием исключительно повышения номинальной мощности электроаппаратуры, поскольку таким образом возрастает проводимость газовых промежутков. Для измерения частоты в системе используют частотомеры.
Паровая турбина разрабатываются и создаются таким образом, чтобы при номинальной скорости вращения (частоте) обеспечивалась максимальная выходная мощность на валу. При этом уменьшение номинальной частоты является следствием возникновения потерь на удар пара о лопатки с единовременным повышением момента вращения, а повышение частоты — к снижению момента вращения.
Помимо этого, работа на пониженных частотах приводит к ускоренному износу рабочих лопаток и прочих частей и механизмов. Снижение частоты оказывает влияние на расход на собственные нужды станций.
Экономия энергии и точное управление системами являются основными причинами применения преобразователей частоты в системах отопления, вентиляции и кондиционирования воздуха HVAC (Отопление, Вентиляция и Кондиционирование). Экономия энергии важна, так как небольшое уменьшение оборотов вентилятора или центробежного насоса имеет очень большое влияние на потребление им энергии.
КПД вентиляторов или насосов вместе с преобразователем частоты остается высоким на пониженных оборотах. КПД двигателя, однако, падает, поскольку двигатель становится недозагруженным. Изготовители преобразователей частоты предприняли попытки улучшить КПД двигателей на малых оборотах, используя ряд конструктивных решений. К сожалению, большинство из этих решений требует кропотливой ручной регулировки и все еще не может оптимизировать КПД двигателя во всех условиях.
Преобразователь частоты VLT HVAC Drive имеет уникальную функцию управления, называемую автоматической оптимизацией энергопотребления AEO (Automatic Energy Optimization). Благодаря этой функции преобразователь частоты автоматически увеличивает КПД двигателя до максимума в любых условиях работы.
Ниже рассматривается причина уменьшенного КПД двигателя при малых нагрузках и способ, которым функция AEO противодействует этой естественной тенденции. Рассматриваются также применение и ограничения данной функции.
Работа двигателя
В асинхронных электродвигателях переменного тока крутящий момент на валу двигателя создается магнитным полем внутри двигателя. Напряженность этого магнитного поля и возникающий в результате крутящий момент меняются вместе с требованием по нагрузке на двигателе. Более высокая нагрузка требует более высокого крутящего момента, что означает, что двигатель потребляет больше тока из линии питания. Хотя обороты двигателя остаются относительно постоянными, потребляемый ток может меняться существенно.
Если полный крутящий момент двигателя не требуется, то не требуется и полное магнитное поле. Ток, который создает чрезмерное магнитное поле, не дает положительного эффекта и генерирует реактивный ток, который тратит энергию и создает тепловое напряжение. Избыточный ток даже более очевиден на малом крутящем моменте, когда реактивный ток растет по сравнению с действительной составляющей тока. Это основная причина, почему малонагруженные двигатели демонстрируют низкий КПД, что и будет обсуждаться ниже более подробно.
Чтобы ограничить ток через двигатель, ограничивается подаваемое на двигатель напряжение. Хотя это и кажется простым, в действительности это не так. Слишком уменьшенное напряжение приводит к чрезмерному скольжению ротора двигателя, которое в свою очередь приводит к большому потреблению тока. Тепло, создаваемое этим током, может серьезно повредить двигатель. Поскольку слишком сильное неконтролируемое снижение напряжения может повредить двигатель, большинство изготовителей преобразователей частоты избегают уменьшения напряжения двигателя до оптимального уровня.
Нормируемые требования к показателям
В РФ требования к качеству работы энергосистемы стандартизированы.
Анализируя зависимость силы тока от частоты, можно сделать вывод, что если подключаемая нагрузка имеет чисто активный характер (к примеру, резистор), то в широком диапазоне сила тока от частоты иметь зависимость не будет. В случае достаточно высоких частот, когда индуктивность и ёмкость подключаемой нагрузки будут характеризоваться сопротивлением, сравнимым с активным, то сила тока будет иметь определенную зависимость от частоты.
Другими словами, при варьировании частоты тока происходит изменение ёмкостного сопротивления, изменение которого, в свою очередь, приводит к изменению тока, протекающего по цепи.
Математическое выражение зависимости будет иметь следующий вид: I = UCω;
Зависимость при учете активного сопротивления будет определяться следующим выражением: I (ω) = UCω √(R2 • C2 • ω2 + 1).
Емкость в цепи переменного тока
XC =1/ ωc При включении емкости под переменное напряжение во время t=0, конденсатор полностью разряжен, напряжение на конденсаторе равно 0, и он начинает заряжаться. Поэтому мгновенно появляется ток зарядки. По мере зарядки конденсатора на нем начинает расти напряжение, которое тормозит процесс зарядки, а значит, ток зарядки начинает уменьшаться.
Когда U на конденсаторе достигает максимума, это значит, что оно достигло максимума напряжения источника, зарядка продолжаться не может, поэтому ток становится равным 0.
Синусоида тока (синяя) каждый раз пресекает ноль на π/2 раньше, чем (красная) синусоида напряжения.
То есть, максимальному напряжению на емкости соответствует ток, равный 0, а это значит, что ток на емкости С впереди напряжения на 90° или π/2

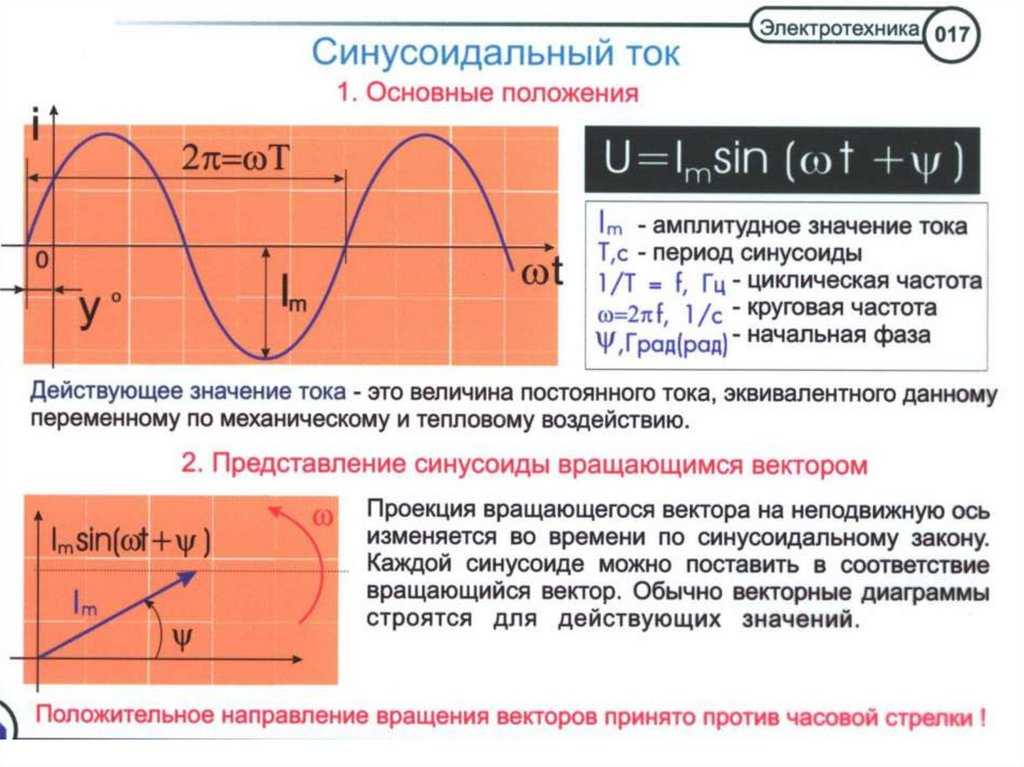

Действующее значение переменного синусоидального тока[править]
Если все положительные и отрицательные мгновенные значения переменного синусоидального тока сложить, то их сумма будет равна нулю. Но если алгебраическая сумма всех мгновенных значений за период равна нулю, то и среднее значение этого тока за период также равно нулю: .
- Среднее значение синусоидального тока за период не может служить для измерения этого тока.
Чтобы судить о величине переменного синусоидального тока, переменный ток сравнивают с постоянным током по их тепловому действию.
- Два тока, один из которых синусоидальный, а другой постоянный, эквивалентны по тепловому действию, если они, протекая по одинаковым сопротивлениям, за одинаковые отрезки времени выделяют одинаковое количество тепла.
- Действующее значение переменного синусоидального тока численно равно току постоянному, эквивалентному данному синусоидальному току, то есть выделяющему порознь с ним в одинаковом сопротивлении за одинаковый отрезок времени одинаковое количество тепла.
Найдено экспериментально, а затем подтверждено теоретически, что величина действующего значения переменного синусоидального тока находится в строго определённой зависимости от амплитуды этого тока: , то есть действующее значение переменного синусоидального тока в раз меньше амплитуды этого тока.
Амперметр электромагнитной или электродинамической системы, включенный в цепь переменного синусоидального тока, показывает действующее значение тока.
Аналогично действующему значению переменного синусоидального тока можно говорить о действующем значении переменной синусоидальной электродвижущей силы или переменного синусоидального напряжения.
- Действующее значение напряжения в меньше его амплитуды: или .
Вольтметр электромагнитной или электродинамической системы, включенный в сеть переменного синусоидального тока, показывает действующее значение синусоидального напряжения.
- Например, в электрической розетке электрическое напряжение , так это действующее значение, амплитудное напряжение будет Вольт.
Данные формулы справедливы только для синусоидального тока, если импульсы будут треугольной, пилообразной, прямоугольной или иной формы — требуется другая методика вычисления.
Методом математического анализа можно определить среднее значение переменного синусоидального тока за половину периода, например за положительную полуволну синусоиды.
Среднее значение переменного синусоидального тока за половину периода равно .
Также можно определить отношение действующего значения тока к среднему за половину периода (положительную полуволну). Это отношение для синусоидального тока равно:
.
Баланс мощностей
Самостоятельное нахождение некоторых электротехнических неизвестных, как правило, требует обязательной проверки правильности полученных значений с учетом баланса мощностей. В соответствии с общепринятыми характеристиками, баланс в электрической цепи базируется на законе сохранения энергии, поэтому суммарные потребляемые и отдаваемые мощности должны быть равными.
При расчетах учитываются показатели эквивалентного сопротивления и знакомый большинству из курса физики закон Ома.
Допускаются небольшие расхождения в значениях, что обуславливается стандартными округлениями, осуществляемыми в процессе выполнения самостоятельных расчетов. Таким образом, вне зависимости от уровня сложности создаваемой цепи баланс обязательно должен сходиться, что является гарантией сохранения работоспособности и полной безопасности эксплуатации.
Есть такие резисторы
Их еще называют реактивными, в отличие от активных собратьев. На что же они реагируют, изменяя свою величину? На частоту! Существует 2 вида реактивных сопротивлений:
Каждый вид связан со своим полем. Индуктивное – с магнитным, емкостное – с электрическим. На практике они представлены в первую очередь, соленоидами.
Они представлены на фото выше. И конденсаторами (ниже).
Их можно считать антиподами, потому что реакция на изменение частоты прямопротивоположная. Индуктивное сопротивление растет с частотой. Емкостное, наоборот, падает.
Теперь, учитывая особенности реактивных сопротивлений, в соответствии с законом Ома, можно утверждать, что зависимость напряжения от частоты переменного тока существует. Она может быть рассчитана с учетом величин реактивных сопротивлений в цепи. Только для ясности надо помнить, что речь идет именно о падении напряжения на элементе цепи.
История развития электрических систем
История электрических систем начинается с древности, когда люди заметили, что электрические явления могут возникать при трении некоторых материалов, например, амбры. Однако, первые практические применения электричества появились только в XIX веке.
В 1820 году Ганс Кристиан Эрстед открыл явление электромагнитной индукции, которое стало основой для создания первых генераторов переменного тока. В 1831 году Майкл Фарадей открыл явление электромагнитной индукции, что привело к созданию первого электрического генератора. Джордж Уэстингаус изобрел первый электрический двигатель в 1832 году.
В 1879 году Томас Эдисон создал первую коммерческую электрическую систему на основе постоянного тока, которая была использована в освещении и электроприводе. Однако, в 1885 году Никола Тесла предложил использовать альтернативный ток (переменный ток) в электроэнергетике, что позволило передавать электрическую энергию на большие расстояния.
В 1891 году Тесла изобрел трансформатор, который позволил эффективно передавать и преобразовывать электрическую энергию. Вскоре после этого были созданы первые системы передачи электроэнергии на большие расстояния с использованием высоковольтных линий передачи.
В 20-х годах XX века мощность и надежность электрических систем значительно увеличились, и электроэнергетика стала одной из ведущих отраслей промышленности, обеспечивая электрическую энергию для производства, быта и транспорта. Сегодня электрические системы постоянно совершенствуются, чтобы обеспечивать эффективную и надежную работу во всех отраслях экономики.
Как узнать какая мощность в цепи переменного тока
Стоит указать, что это величина, которая прямо связывается с иными показателями. К примеру, она находится в прямой зависимости от времени, силы, скорости, вектора силы и скорости, модуля силы и скорости, момента силы и частоты вращения. Часто в формулах во время вычисления электромощности используется также число Пи с показателем сопротивления, мгновенным током, напряжением на конкретном участке электрической сети, активной, полной и реактивной силой. Непосредственно участник вычисления это амплитуда, угловая скорость и начальная сила тока с напряжением.
Формула мощности в цепи переменного тока
В однофазной цепи
Понять, какой мощностный показатель есть в однофазной цепи переменного тока, можно при помощи применения трансформатора тока. Для этого необходимо воспользоваться ваттметром, который включен через токовый трансформатор. Показания следует перемножить на трансформаторный коэффициент тока. В момент измерения мощности в высоком напряжении трансформатор тока необходим, чтобы заизолировать ваттметр и обеспечить безопасность пользователя. Параллельна цепь включается не непосредственным способом, а благодаря трансформатору напряжения. Вторичные обмотки с корпусами измерительных трансформаторных установок необходимо заземлять во избежание случайного изоляционного повреждения и попадания высокого напряжения на приборы.
Обратите внимание! Для определения параметров в сети необходимо амперметр перемножить на трансформаторный коэффициент тока, а цифры, полученные вольтметром, перемножить на трансформаторный коэффициент напряжения
В трехфазной цепи
В цепи переменного тока мощностный показатель в трехфазной цепи определить можно, перемножив ток на напряжение. Поскольку это непостоянный электроток, он зависит от времени и других параметров, поэтому необходимо использовать другие проверенные схемы. Так, можно использовать ваттметр.
Измерение должно быть проведено только в одной фазе и по формуле умножено на три. Этот способ экономит приборы и уменьшает габариты измерения. Применяется для высокой точности измерения каждой фазы. В случае несимметричной нагрузки, нужно использовать соответствующую схему подключения ваттметра. Это более точный способ, но требует наличие трех ваттметров.
Взаимосвязь частоты и работы электрооборудования
Частота тока – это один из параметров электроэнергии, который влияет на стабильную работу электроустановок и оборудования. При поставке энергии потребителю этот параметр строго контролируется, так же, как и напряжение.
Нить взаимосвязи выражается формулой номинального количества оборотов в минуту для вращающихся машин. КПД (коэффициент полезного действия) заложен в самой конструкции агрегатов. Он максимален при:
n = 60f/p,
где:
- n – количество об./мин.;
- f – частота;
- p – количество пар полюсов.
Количество оборотов турбины генераторов напрямую связано с частотой вырабатываемого переменного тока, полученная частота отвечает за оптимальный режим вращения электродвигателя потребителя. При снижении частоты в сети обороты машины снижаются автоматически. Происходит перегрузка на валу, и страдает двигатель.
В то же время технологическая линия, в которую он передаёт энергию вращения, также терпит изменения в работе:
- изменяется скорость движения конвейера, что влечёт за собой сбой технологического процесса и брак в итоге;
- снижаются мощность и частота вращения насосов, вентиляторов, что приводит к нестабильной работе систем, в которых они установлены;
- снижение частоты в энергосистеме на 1% приводит к падению общей мощности на нагрузке до 2%.
Для контроля этого важного электрического параметра применяют частотомеры
Внимание! Снижение частоты на 10-15% вызывает падение производительности механизмов даже на самой электростанции до нуля. При частоте тока в сети 50 Гц (критической величиной являются 45 Гц) происходит лавинный спад
Передовой метод измерения частоты
Одним из передовых методов измерения частоты является метод использования специальных аудиоанализаторов. Эти устройства обладают высокой точностью и позволяют производить измерения с высокой степенью детализации.
Принцип работы аудиоанализаторов
Аудиоанализаторы основаны на использовании быстродействующих алгоритмов обработки звукового сигнала. При помощи микрофона они преобразуют аналоговый звуковой сигнал в цифровой формат, после чего проводят спектральный анализ сигнала.
С помощью спектрального анализа происходит разложение звукового сигнала на составляющие частоты. Аудиоанализаторы определяют амплитуду и фазу каждой частоты в звуковом сигнале, что позволяет получить его спектрограмму.
Достоинства и применение аудиоанализаторов
Аудиоанализаторы предоставляют множество преимуществ в процессе измерения частоты звука. Они обеспечивают высокую точность измерений и широкий динамический диапазон. Кроме того, они могут быть использованы для проведения спектрального анализа длительных звуковых сигналов.
Аудиоанализаторы широко применяются в различных областях, таких как акустика, музыкальная индустрия, звуковое проектирование, медицина и другие. Они позволяют проводить качественные измерения, анализировать и контролировать звуковые сигналы.
