Применение трансформаторов

Как можно рассчитать мощность трансформаторов самостоятельно?

Роль трансформатора в электротехнике

Трансформаторы широко применяются в электротехнике в различных устройствах и системах. Они позволяют эффективно и безопасно передавать электрическую энергию на большие расстояния.

В электропередаче трансформаторы играют ключевую роль, обеспечивая перекачку энергии с максимальной эффективностью. Они позволяют увеличить или уменьшить напряжение, а следовательно, изменить его характеристики для конкретного применения.

Одним из важных преимуществ трансформатора является его способность эффективно контролировать напряжение и обеспечивать безопасность при работе с электричеством. Трансформаторы также могут выполнять функцию изолятора, предотвращая проникновение высокого напряжения в конечные устройства.

В электронике трансформаторы используются для преобразования переменного тока разных частот. Они позволяют создавать стабильное и правильное напряжение для работы электронных устройств.

Кроме того, трансформаторы используются в различных индустриальных процессах для управления источниками питания, а также в системах связи и телекоммуникации для передачи сигналов.

Таким образом, трансформаторы играют важную роль в электротехнике, обеспечивая эффективность и безопасность работы электрических сетей и устройств. Они позволяют преобразовывать напряжение и передавать электрическую энергию на нужном уровне, что является основой для эффективной работы множества устройств и систем.

Основные разновидности

Трансформаторы – это устройства, которые позволяют изменять напряжение и ток в электрической цепи. Они широко используются в различных областях, включая энергетику, электронику и электротехнику. Трансформаторы подразделяются на множество разновидностей, каждая из которых имеет свои особенности.

Силовые трансформаторы

Силовые трансформаторы используются для передачи и распределения электроэнергии. Они обеспечивают преобразование напряжения на высоких уровнях и способны переносить большие мощности. Обычно эти трансформаторы используются в электростанциях и подстанциях для подключения к сетям с различными уровнями напряжения.

Разделительные трансформаторы

Разделительные трансформаторы используются для отделения одной части электрической системы от другой, чтобы обеспечить безопасность или избежать электромагнитных помех. Они обеспечивают гальваническую развязку и защищают оборудование от перенапряжения.

Импульсные трансформаторы

Импульсные трансформаторы используются в системах, где необходимы быстрые изменения напряжения. Они часто применяются в радиотехнике, телекоммуникациях и для считывания информации из датчиков.

Трансформаторы управления

Трансформаторы управления предназначены для питания электрических схем управления, обычно при низких напряжениях. Они часто используются в промышленности для обеспечения безопасности и стабильности работы оборудования.

Аудиотрансформаторы

Аудиотрансформаторы используются в звуковых системах для соединения компонентов с различными сопротивлениями. Они обеспечивают преобразование сопротивления и способны работать на широком диапазоне частот.

Трансформаторы измерительные

Трансформаторы измерительные предназначены для точного измерения напряжения, тока или мощности в электрических цепях. Они используются в силовых системах и лабораториях для контроля и тестирования оборудования. Существует множество производителей трансформаторов, каждый из которых предлагает свои уникальные продукты, различающиеся по характеристикам и ценовому диапазону.

Производитель Характеристика Цена
ABB (Asea Brown Boveri) Широкий ассортимент трансформаторов для разных применений. Высокое качество и надежность Стоимость варьируется от нескольких тысяч до нескольких миллионов долларов, в зависимости от типа и мощности
Siemens Предлагает обширный спектр трансформаторов, от маломощных до высоковольтных силовых трансформаторов Цены начинаются от нескольких сотен долларов для маломощных устройств и могут достигать нескольких миллионов долларов для крупных силовых трансформаторов
Schneider Electric Производит трансформаторы для различных областей применения, включая промышленность и здания Цены варьируются от нескольких сотен до тысяч долларов
Eaton Corporation Предлагает трансформаторы для коммерческого, промышленного и жилого использования Цены начинаются от нескольких сотен долларов и могут достигать десятков тысяч долларов
GE (General Electric) Производит широкий спектр трансформаторов, включая силовые и распределительные трансформаторы Цены варьируются от нескольких сотен до многих тысяч долларов

Применение в передаче электроэнергии

Одной из основных функций трансформаторов является передача электроэнергии на большие расстояния. Трансформаторы используются в электрических сетях для изменения уровня напряжения и обеспечения эффективной передачи электроэнергии на потребителей.

Трансформаторы используются в станциях высокого напряжения для повышения напряжения до уровня, при котором энергия может безопасно передаваться по линиям электропередачи на большие расстояния. Повышение напряжения позволяет снизить потери энергии во время передачи и увеличить эффективность электросети.

На станции низкого напряжения трансформаторы используются для снижения напряжения до уровня, при котором электроэнергия может быть использована потребителями. Это необходимо для безопасной и эффективной передачи энергии в дома, офисы, предприятия и другие места потребления.

Трансформаторы также применяются во время передачи электроэнергии на большие расстояния для компенсации потерь в линиях передачи. Длинные линии электропередачи испытывают определенные потери энергии в виде тепла из-за электрического сопротивления проводов. Трансформаторы позволяют регулировать и компенсировать потери энергии, поддерживая необходимый уровень напряжения.

Также трансформаторы применяются в сетях распределения электроэнергии для обеспечения более стабильного и постоянного напряжения на всех уровнях сети. Они способны поддерживать стабильное напряжение даже при колебаниях в потреблении энергии, что гарантирует надежную работу электрического оборудования и защиту от повреждений.

В заключение, трансформаторы играют ключевую роль в передаче электроэнергии, обеспечивая эффективную передачу на большие расстояния, компенсацию потерь и стабильное напряжение в электрических сетях.

Типы магнитопроводов

Основой трансформатора переменного тока является магнитопровод, который должен обладать определенными магнитными свойствами. В трансформаторах используется сталь особого состава и со специфической обработкой (трансформаторное железо). В процессе работы трансформатора в магнитопроводе образуются вихревые токи, которые нагревают сердечник и ведут к снижению КПД трансформатора. Для снижения вихревых токов сердечник выполняют не монолитным, а собранным из тонких стальных пластин или лент, покрытых непроводящим оксидным слоем.

По типу используемого металла сердечники разделяют на:

  • Пластинчатые;
  • Ленточные.

Первый тип сердечников собирается в виде пакета из отдельных пластин соответствующей формы, а второй – наматывается из ленты. В дальнейшем ленточный сердечник может быть разрезан на отдельные сегменты для удобства намотки провода.

По типу магнитопровода различают сердечники:

  • Броневые;
  • Стержневые.

Каждый из перечисленных типов может различаться формой пластин или сегментов:

  • Броневый;
  • Ш образный;
  • Кольцевой.

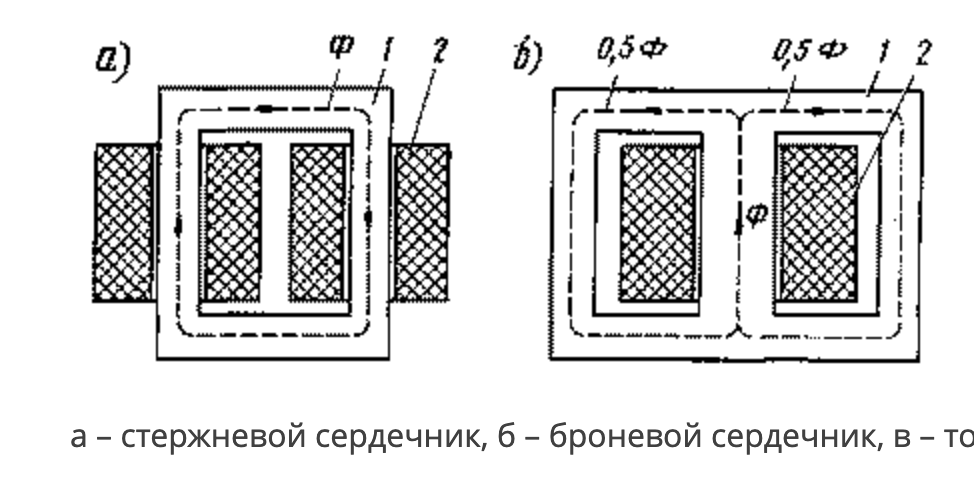

Форма и тип сердечника в теории не влияют на методику расчета, но на практике это следует учитывать при определении КПД и количества витков обмоток.

Кольцевой (тороидальный) сердечник отличается наилучшими свойствами. Трансформатор, выполненный на таком магнитопроводе, будет иметь максимальный КПД и минимальный ток холостого хода. Это оправдывает самую большую трудоемкость выполнения обмоток, поскольку в домашних условиях эта работа выполняется исключительно вручную, без использования намоточного станка.

Примеры реальных расчетов

В качестве примера можно выбрать питающую подстанцию жилого района. Нагрузка подстанции является III  категории, поэтому коэффициент загрузки допустимо выбирать из большего значения – 0.9-0.95.

Характер потребления тока бытового сектора зависит от времени суток и сезона, но с учетом высокого коэффициента загрузки допустимо учитывать среднее значение потребляемой мощности. Для повышения надежности работы в период максимального потребления рекомендуется использование маслонаполненных трансформаторов, которые отличаются большой перегрузочной способностью в течение длительного периода времени (30% перегрузки в течение 2-х часов).

Как объяснить работу трансформатора

Как объяснить работу трансформатора

Трансформатор – это электрическое устройство, предназначенное для изменения напряжения переменного тока. Он состоит из двух катушек проволоки, намотанных на железный сердечник. Входная катушка, называемая первичной катушкой, подключается к источнику питания, а выходная катушка, называемая вторичной катушкой, подключается к устройству или нагрузке, на которую требуется питание.

Работа трансформатора основана на принципе электромагнитной индукции. Когда на первичную катушку подается переменный ток, вокруг нее создается магнитное поле. Это магнитное поле индуцирует ток во вторичной катушке, который создает напряжение в подключенной к ней нагрузке.

Выходное напряжение трансформатора зависит от соотношения количества витков первичной обмотки и количества витков вторичной обмотки. Если первичная катушка имеет больше витков, чем вторичная, выходное напряжение будет выше входного. С другой стороны, если первичная катушка имеет меньше витков, чем вторичная, выходное напряжение будет ниже входного. Эта зависимость известна как коэффициент трансформации и выражается формулой: V2 = (N2/N1) * V1, где V2 — выходное напряжение, N2 — количество витков вторичной обмотки, N1 — количество витков вторичной обмотки. первичная катушка, а V1 — входное напряжение.

Помимо изменения напряжения, трансформаторы также могут увеличивать или уменьшать ток. Это связано с тем, что в идеальном трансформаторе мощность остается постоянной. Если напряжение увеличивается, ток уменьшается и наоборот. Это полезно для адаптации электрической мощности к конкретным потребностям устройств или нагрузок.

Что самое главное в трансформаторе

Основные выводы о работе трансформатора

Трансформатор является одним из основных элементов электрической системы, поскольку он позволяет эффективно транспортировать и распределять электрическую энергию. В этой статье мы обсудим ключевые моменты работы трансформатора.

1. Преобразование напряжения
Одной из основных функций трансформатора является изменение уровня напряжения электрического тока. Это достигается соотношением числа витков в первичной и вторичной обмотках трансформатора. Увеличивая или уменьшая напряжение, электричество можно адаптировать к различным потребностям потребления.

2. Энергосбережение
Трансформаторы являются высокоэффективными устройствами, поскольку позволяют передавать электрическую энергию с минимальными потерями. Это связано с тем, что они работают по принципу электромагнитной индукции, при котором энергия передается от одной обмотки к другой без прямого контакта. Энергосбережение необходимо для снижения затрат и минимизации воздействия на окружающую среду.

3

Гальваническая развязка
Еще одной важной особенностью трансформаторов является их способность обеспечивать гальваническую развязку. Это означает, что электрический ток в первичной обмотке полностью отделен от тока во вторичной обмотке

Это особенно полезно в тех случаях, когда требуется защита от поражения электрическим током или электромагнитных помех.

4. Адаптивность к разным частотам
Трансформаторы также имеют возможность адаптироваться к разным частотам переменного тока. Это достигается соотношением числа витков в первичной и вторичной обмотках. Эта функция важна в электрических системах, работающих на разных частотах, например в системах распределения электроэнергии.

5. Безопасность в распределении энергии
Трансформаторы играют решающую роль в безопасном распределении электроэнергии. Изменяя напряжение, трансформаторы позволяют передавать мощность на большие расстояния без значительных потерь мощности. Кроме того, гальваническая развязка, обеспечиваемая трансформаторами, помогает предотвратить короткие замыкания и защищает пользователей от поражения электрическим током.

Вот и закончим это путешествие в мир трансформеров! Теперь у вас есть все необходимое, чтобы понять, как они работают и как получить от них максимальную пользу

Итак, теперь вы знаете: никогда не стоит недооценивать этих электрических гигантов! Всегда помните об осторожности при обращении с ними и, конечно же, никогда не пытайтесь превратить печенье в пиццу с помощью трансформера! До новых встреч, бесстрашные электрики!

Определение габаритной мощности трансформатора

Показатели габаритной мощности трансформатора могут быть приблизительно определены в соответствии с сечением магнитопровода. В этом случае уровень погрешности часто составляет порядка 50%, что обусловлено несколькими факторами.

Трансформаторная габаритная мощность находится в прямой зависимости от конструкционных характеристик магнитопровода, а также качественных показателей материала и толщины стали

Немаловажное значение придаётся размерам окна, индукционной величине, сечению проводов на обмотке, а также изоляционному материалу, который располагается между пластинами

Безусловно, вполне допустимо экспериментальным и стандартным расчётным способом выполнить самостоятельное определение максимальной трансформаторной мощности с высоким уровнем точности. Однако, в приборах заводского производства такие данные учтены, и отражаются количеством витков, располагающихся на первичной обмотке.

Таким образом, удобным способом определения этого показателя является оценка размеров площади сечения пластин: Р = В х S² / 1,69

В данной формуле:

  • параметром P определяется уровень мощности в Вт;
  • B — индукционные показатели в Тесла;
  • S — размеры сечения, измеряемого в см²;
  • 1,69 — стандартные показатели коэффициента.

Индукционная величина — табличные показатели, которые не могут быть максимальными, что обусловлено риском значительного отличия магнитопроводов с разным уровнем качественных характеристик.

При выборе прибора, преобразующего показатели напряжения, следует помнить, что более дешевые трансформаторы обладают невысокой относительной габаритной мощностью.

Регулировка и стабилизация

Одной из основных функций трансформаторов в электроэнергетике является регулировка и стабилизация напряжения. Трансформаторы позволяют изменять напряжение электрической энергии, что позволяет использовать ее в различных системах.

В электрических сетях высокого напряжения используются трансформаторы с большим числом витков на первичной обмотке и меньшим числом витков на вторичной обмотке. Такая конфигурация позволяет понизить высокое напряжение, передаваемое по линии электропередачи, до более низкого, которое можно использовать в бытовых и промышленных целях.

Трансформаторы также используются для стабилизации напряжения в электроэнергетических сетях. Если в сети происходит скачок напряжения или его падение, то трансформаторы позволяют скорректировать его до необходимого уровня. Это необходимо для обеспечения нормального функционирования электрооборудования, так как многие устройства чувствительны к изменениям напряжения и могут выйти из строя при его скачках.

Трансформаторы также используются для регулировки напряжения в различных электроустановках. Например, в электростанциях, где необходимо поддерживать постоянное напряжение с целью обеспечить стабильную работу генераторов и электрических двигателей.

С помощью трансформаторов возможно также снижать потери электроэнергии в электрических сетях. Путем увеличения напряжения на трансформаторе удается снизить силу тока, что приводит к уменьшению тепловых потерь в линии электропередачи.
