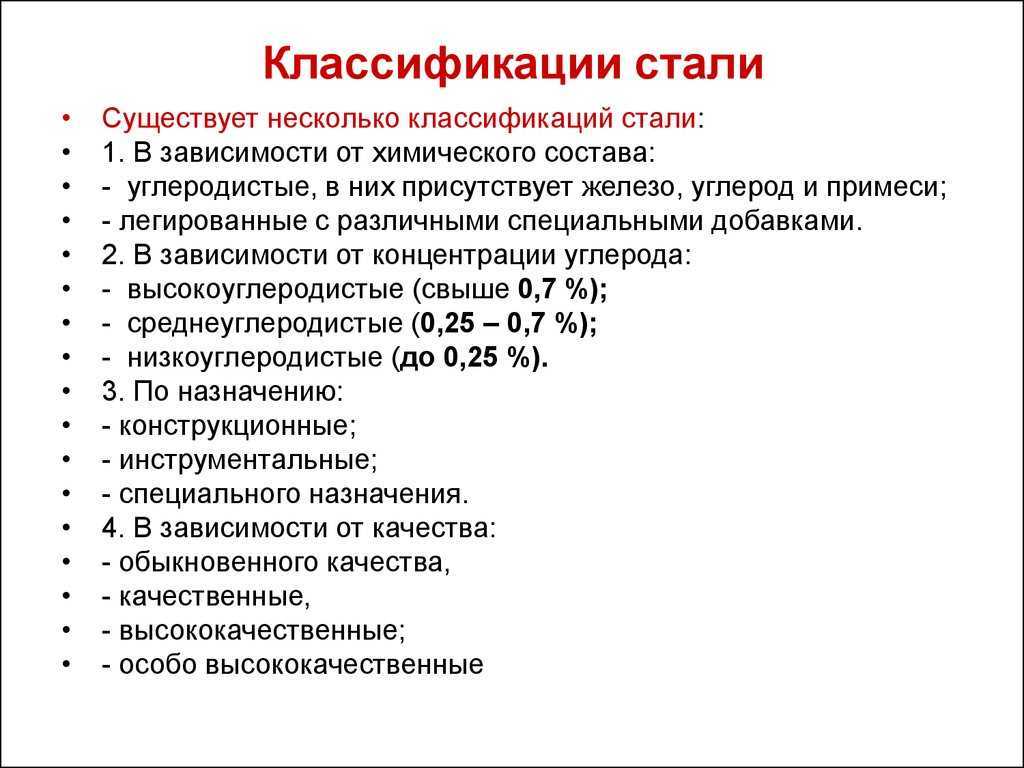

Маркировка и классификация сталей

Зачем проводить закалку?

В последнее время закалка все чаще проводится для того, чтобы повысить твердость поверхность для повышения срока службы детали. Если закалка прошла правильно, ее результатом станет:

1. Существенно повышается прочность и твердость. Для того чтобы поверхность зуба зубчатого колеса не деформировалось при воздействии нагрузки выполняется рассматриваемая процедура. Также пружины и рессоры могут выдерживать большие нагрузки по причине существенного повышения прочности путем изменения структуры при сильном нагреве и быстром охлаждении материала.
2. Повышается износостойкость поверхности. Несмотря на хорошие эксплуатационные качества стали, при ее использовании для изготовления деталей, используемых в машиностроении, авиастроении, есть вероятность быстрого износа из-за возникающей силы трения при контакте. Существенно повысить срок службы деталей можно путем изменения начальной структуры металла.
3. Современные методы проведения рассматриваемого процесса позволяют улучшить качества только поверхности детали, сердцевина, ее вязкость, остается неизменной. Этот момент определяет то, что прочность, твердость и износостойкость повышаются без проявления хрупкости, то есть получаемая деталь также имеет хорошую пластичность, может выдерживать продольную нагрузку.

Качество проводимой закалки зависит от скорости нагрева и правильности выбора температуры, времени выдержки и охлаждения. При этом наиболее важным параметром можно назвать температуру нагрева и скорость охлаждения, так как они определяют твердость, прочность металла. Закалка является сложным технологически процессом, для реализации которого нужно специальное оборудование и определенные навыки в проведении подобной работы.

Что лучше: оцинкованная или нержавеющая сталь?

Чтобы успешно решать технологические задачи различного характера и не перепутать: купить оцинкованный лист вместо нержавеющего – обращайтесь к проверенному, зарекомендовавшему себя поставщику. Хотя и тот и другой металл коррозионностойкий, и при возведении конструкций со сроком эксплуатации не более 10 лет вполне можно обойтись более дешевой оцинкованной сталью, для ответственных объектов все же не стоит экономить на качестве.

Гарантией того, что вы приобретаете сертифицированный продукт, будет выбор в качестве партнера – надежного поставщика с привлекательными рыночными предложениями. На сегодня мы лучшие и готовы в самые сжатые сроки поставить любые объемы металлопродукции высшего качества.

Сталь 09Г2С — конструкционная низколегированная для сварных конструкций

Стали заменители:

• 09ГС,
• 09Г2ДТ,
• 09Г2Т,
• 10Г2С

Иностранные аналоги:

• TSt E 355 (1.0566) — Германия DIN
• A590 AЗ, A 36-207 — Франция (AFNOR)

ВАЖНО!!! Возможность замены определяется в каждом конкретном случае после оценки и сравнения свойств сталей

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 19281—73, ГОСТ 2590-88, ГОСТ 2591-88, ГОСТ 8239-89, ГОСТ 8240-89.Лист толстый ГОСТ 19281-89, ГОСТ 5520-79, ГОСТ 5521-93, ГОСТ 19903-74.Лист тонкий ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74.Полоса ГОСТ 103-76, ГОСТ 82—70.

Поковки и кованые заготовки ГОСТ 1133—71.

Назначение

Детали аппаратов и сосудов, работающие при температуре от -70°C до +475°C под давлением. В трубопроводах пара и горячей воды — детали, изготовленные из листа — до температуры 450°C, трубы — до температуры 425°C, в котлах — листовые детали, работающие при температуре до 450°C, во всех случаях без ограничения давления. Крепежные детали в котлах и трубопроводах используются до температуры 425°C и давлении до 10 Н/мм2.

Сталь марки 09Г2С должна испытываться на растяжение при повышенных температурах.

В результате таких испытаний предел текучести при 320 °С для листов из стали марки 09Г2С толщиной 60 мм и более должен быть не менее 18 кГ/мм2

Расшифровка стали 09Г2С

Двузначное число 09 обозначает примерное содержание углерода в стали в сотых долях процента, т.е. содержание углерода в стали приблизительно 0,09%.

Бука Г означает, что в стали содержится марганец в количестве около 2%.

Буква С означает, что в стали содержится кремний.

Применение стали 09Г2С для крепежных деталей арматуры (ГОСТ 33260-2015)

Марка стали, по ГОСТ 1759.0	Стандарт или технические условия наматериал	Параметры применения
Болты, шпильки, винты	Гайки	Плоские шайбы
Темпера- турасреды, °С	Давление номи- нальное,МПа (кгс/см2)	Темпера- турасреды, °С	Давление номи- нальное,МПа (кгс/см2)	Темпера- турасреды, °С	Давление номи- нальное,МПа (кгс/см2)
09Г2С	ГОСТ 19281	От -70 до 425	16 (160)	От -70 до 425	16 (160)	От -70 до 450	Не регламен-тируется

Максимально допустимые температуры применения стали 09Г2С в средах, содержащих аммиак

Марка стали	Температура применения стали, °С при парциальном давлении аммиака, МПа (кгс/см2)
Св. 1(10) до 2(20)	Св. 2(20) до 5(50)	Св. 5(50) до 8(80)
09Г2С	300	300	300

ПРИМЕЧАНИЕУсловия применения установлены для скорости коррозии азотного слоя не более 0,5 мм/год.

Максимально допустимая температура применения стали 09Г2С в водородосодержащих средах

Марка стали	Температура применения стали, °С при парциальном давлении водорода, МПа (кгс/см2)
1,5(15)	2,5(25)	5(50)	10(100)	20(200)	30(300)	40(400)
09Г2С	290	280	260	230	210	200	190

Механические свойства

ГОСТ	Состояние поставки	Сечение, мм	σ0,2, МПа,	σв, МПа,	δ5 (δ4), %
не менее
ГОСТ 19281-2014	Сортовой и фасонный прокат	До 10	345	490	21
ГОСТ 19281-2014	Лист и полоса (образцы поперечные)	От 10 до 20 вкл.	325	470	21
Св. 20 до 32 вкл.	305	460	21
Св. 32 до 60 вкл.	285	450	21
Св. 60 до 80 вкл.	275	440	21
Св. 80 до 160 вкл.	265	430	21
ГОСТ 19281-2014	Лист после закалки и отпуска(образцы поперечные)	От 10 до 32 вкл.	365	490	19
От 32 до 60 вкл.	315	450	21
ГОСТ 17066-94	Лист горячекатанный	2 — 3,9	—	490	(21)

Механические свойства при повышенных температурах

tисп., °C	σ0,2, МПа	σв, МПа	δ5, %	Ψ, %
20	300	460	31	63
300	220	420	25	56
475	180	360	34	67

Примечание. Нормализация при 930—950 °С.

Механические свойства в зависимости от температуры отпуска

tотп., °C	σ0,2, МПа	σв, МПа	δ5, %	Ψ, %
20	295	405	30	66
100	270	415	29	68
200	265	430	—	—
300	220	435	—	—
400	205	410	27	63
500	185	315	—	63

Ударная вязкость KCU

ГОСТ 19281-89	Сортовой и фасонный прокат	От 5 до 10От 10 до 20 вкл.От 20 до 100 вкл.	645959	393434	3429—
Лист и полоса	От 5 до 10От 10 до 160 вкл.	6459	3934	3429
Лист после закалки и отпуска (образцы поперечные)	От 10 до 60	—	49	29

Технологические свойства

Температура ковки, °С: начала 1250, конца 850.Свариваемость — сваривается без ограничений.Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС.

Обрабатываемость резанием — Kv тв.спл = 1,0 и Kv б.ст = 1,6 в нормализованном, отпущенном состоянии при σв = 520 МПа.

Склонность к отпускной хрупкости — не склонна.

Флокеночувствительность — не чувствительна.

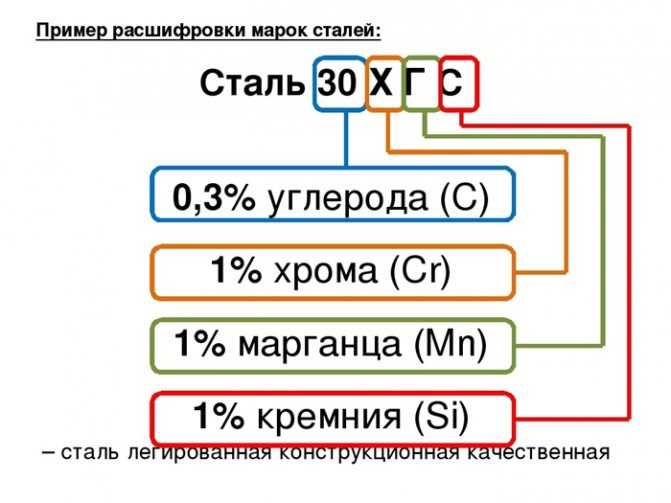

Расшифровка марок сталей

Расшифровка обозначений марки стали:

• «Ст» – обыкновенная нелегированная сталь. Так, «Ст3» обозначает металл с содержанием углерода 0,3 %, «Ст3кп» – кипящая сталь, «Сст3сп» – спокойная, «Ст3пс» – полуспокойная, «Ст3св» – свариваемая. Если буквы отсутствуют, то перед вами спокойная сталь.
• Группа «А» – сталь с гарантируемыми механическими свойствами (поставляемый металл не проходит термическую обработку). В данном случае могут встречаться такие маркировки: Ст0 – Ст6.
• Группа «Б» – сплав гарантированного состава, который подвергается термической обработке непосредственно у потребителя. На таком металле может стоять обозначение «БСт3».
• Группа «В» – сталь с гарантированными составом и механическими свойствами, используемая для изготовления сварных конструкций. Например, может маркироваться «ВСт3сп».
• «Пп» – металл, характеризующийся пониженной прокаливаемостью. Используется в качестве материала деталей тонких сечений, требующих высокой поверхностной твердости и подвергаемых термической обработке с нагревом ТВЧ. Пример: «Ст58пп».
• Качественная нелегированная сталь. Например, «Ст20», где содержится 0,2 % углерода, то есть обозначение ведется в сотых долях процента. По такому же принципу расшифровываются «Ст10», «Ст45», «Ст65».
• «К» – качественная углеродистая сталь. Данное обозначение ставиться в конце маркировки, то есть «20К», «15К». Такой металл применяется для производства днищ, котлов, сосудов высокого давления.
• «Л» – литейная конструкционная сталь, буква «Л» должна находиться в конце обозначения. Допустим, «110Г13Л» говорит о том, что данная марка содержит 1,1 % С, около 13 % Mn, является литейной. В соответствии с названием, для производства сплава используется метод литья.
• Конструкционная низколегированная сталь. Маркировка «Ст09Г2С» говорит о доли углерода – 0,09 %, марганца – 2 %, кремния – не более 1–1,5 %, при таком показателе цифра не указывается.
• «С» – строительная сталь. Когда обозначение «С» стоит в начале маркировки, после нее фиксируется минимальный предел текучести. Кроме того, при указании марки сталей используются дополнительные обозначения: «К» – повышенная коррозионная стойкость («С390К», «С375К»); «Т» – термоупрочненный прокат («С345Т», «С390Т»); «Д» – повышенное содержание меди («С345Д», «С375Д»).
• «Е» – металл, имеющий особые магнитные свойства. Данное обозначение также располагается в начале маркировки. Так, из «ЕХ9К5» производят мощные постоянные магниты.
• «У» – углеродистая инструментальная сталь. В качестве примера можно привести «У8ГА» с долей углерода 0,08 %, где «Г» обозначает повышенное содержание марганца, «А» – высокое качество материала.
• «А» – высококачественная сталь, если данная буква расположена в конце маркировки. Например, «40А» обозначает, что эта марка содержит около 0,4 % углерода и относится к сталям высокого качества.
• «Э» – электротехническая сталь, которую еще называют технически чистым железом. Речь идет о тонколистовой стали, которая применяется для изготовления шихтованных магнитопроводов электротехнического оборудования, а именно: для электромагнитов, трансформаторов, генераторов, электродвигателей.

Это такие маркировки, как «10880», «21880», пр. Первая цифра обозначает способ обработки листовой стали: «1» – кованые или горячекатаные марки; «2» – калиброванные марки. Вторая цифра, которая идет за обозначением марки горячекатаной стали, свидетельствует о наличии нормируемого коэффициента старения: «0» – без коэффициента; «1» – с коэффициентом. Третья цифра отображает группу по основной нормируемой характеристике. Две последние цифры используются для фиксации значений основной нормируемой характеристики.

• «А» – автоматная сталь, буква также ставится в начале маркировки. Данный материал отличается низкой пластичностью, поэтому применяется во время производства неответственных деталей, шпилек, болтов, гаек массового производства. Это такие разновидности, как «АС20ХГНМ», «А12», «А20».
• «АС» – автоматная, легированная свинцом. Например, «АС35Г2» содержит 0,35 % углерода, 2 % марганца и свинца не более 1 %.
• «Р» – быстрорежущая инструментальная сталь, данное обозначение также ставится в начале маркировки. Так, в «Р6М5» доля вольфрама составляет 6 %, а молибдена – 5 %.
• «Ш» – шарикоподшипниковая сталь. Отличается повышенной прочностью, износоустойчивостью, выносливостью. Допустим, марка «ШХ9» говорит о содержании хрома 0,9 % и углерода около 1 %.

Применение и особенности стали 09г2с-12

Сталь 09г2с-12 относится к классу конструкционных углеродистых сталей и широко применяется в различных отраслях промышленности. Ее особенности делают ее подходящей для использования в условиях повышенной нагрузки и агрессивных сред.

Основное применение стали 09г2с-12:

• Строительство металлических конструкций. Благодаря своей прочности и стойкости к коррозии, данная сталь широко используется при возведении железобетонных и металлических конструкций, таких как мосты, здания, трубопроводы и т.д.
• Машиностроение. В производстве различных машин и механизмов, где требуется высокая прочность и устойчивость к механическим нагрузкам, сталь 09г2с-12 является одним из востребованных материалов.
• Нефтегазовая промышленность. В условиях эксплуатации нефтепроводов и газопроводов, где на материал накладываются высокие требования к стойкости к коррозии, данная сталь обеспечивает надежную и долговечную работу трубопроводной системы.

Основные особенности стали 09г2с-12:

1. Прочность: Сталь 09г2с-12 обладает высокой прочностью, что позволяет ей выдерживать значительные нагрузки и сохранять свою форму даже при экстремальных условиях.
2. Стойкость к коррозии: За счет добавления легирующих элементов, таких как хром и никель, данная сталь обладает высокой стойкостью к коррозии, что делает ее предпочтительным материалом при создании конструкций, эксплуатируемых в агрессивных средах.
3. Варьируемая температура применения: Сталь 09г2с-12 хорошо работает как при низких, так и при высоких температурах, благодаря чему она применяется в широком диапазоне условий эксплуатации.

Сталь 09г2с-12 является универсальным материалом, который нашел свое применение во многих областях промышленности. Это обусловлено ее высокой прочностью, стойкостью к коррозии и возможностью работать в широком диапазоне температур. Благодаря этим особенностям, данная сталь остается востребованной и используется для создания надежных и долговечных конструкций.

Сталь 09г2с — характеристика, применение и свойства стали 09г2с

Сталь 09г2с – это очень востребованная сталь, используется как в строительстве, так и во многих отраслях промышленности. Существуют отечественные и зарубежные аналоги этого вида. Наиболее часто используется для изготовления труб, металлопроката и сварных металлоконструкций, температурный диапазон использования которых от -70 до 4250С9 с допустимыми нагрузками на них).

Сталь 09г2с 12: расшифровка

Понимание того, как формируется маркировка, позволяет отчетливо представлять, какой товар представляет производитель, а также его основные особенности. Для тех, кого интересуют подробности о 09г2с — расшифровка стали имеет следующий вид:

• 09 – количественная доля содержания углерода в сплаве (0,09%);
• Г2 – это марганец и его часть во всем объеме колеблется в районе 2% (точная цифра колеблется от 1,3 до 2%);
• С — обозначает кремний, отсутствие цифр после символа говорит о том, что его менее 1%.

Таким образом расшифровка 09г2с наглядно выглядит так:

Элемент	, %
C (углерод)	до 0,12
Si (кремний)	0,5 – 0,8
Mn (магний)	1,3- 1,7
Ni (никель)	до 0,3
S (сера)	до 0,04
P (фосфор)	до 0,035
Cr (хром)	до 0,3
N (азот)	до 0,008
Cu (медь)	до 0,3
As (мышьяк)	до 0,08
Fe (железо)	96-97

Как видно из таблицы расшифровка стали 09г2с не ограничивается только тремя легирующими компонентами. Кроме, углерода, кремния и марганца, ее дополняют такие элементы: никель, сера, фосфор, хром, азот, медь, прочее. Процентная составляющая легирующих металлов не более 1-2 суммарных %.

Маркировка 09г2с на стальном листе

Также для стали 09г2с учитывается не только уровень легирования, но и другие факторы. Вот лишь некоторые из них, значимые для конкретного случая:

• конструктивность (назначение);
• эвтектоидность (структура: гексагональная, кубическая, прочее; изменения после закалки и т.д.);
• способ производства (мартеновская, конвентная или электросталь);
• хим. состав стали 09г2с (в данном случае низколегированная).

Как результат, появляются аналоги по отношению, которых часто задают вопросы подобные следующему: сталь 345 это и есть 09г2с? Обозначение С345 введено для строителей, где цифры обозначают не химический состав материала, а его важное свойство – предел текучести, для стали 09г2с он соответствует строительным стандартам С345, что отображено в ряде ГОСТов (27772-88). Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности. Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности

Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности.

Технические характеристики: тонкости использования справочных пособий

Свойства стали 09г2с во многом определяются химическим составом сплава, его специфическими параметрами, которые сегодня довольно точно просчитываются металлургами.

Марка стали 09г2с имеет следующие критические точки:

• Ac1 = 732, когда аустенит превращается в перлит процессах охлаждения;
• Ac3(Acm) = 870 (с – от французского chauffage/нагрев) точка конца растворения цементита;
• Ar3(Arcm) = 854 (refroidissement – охлаждение) начало выделения Fe3C;
• Ar1 = 680 доэвтектоидная сталь, соответствует выделению феррита

Условные обозначения классические, цифры 1 и 3 обозначают номера точек на графике. Символами cm обычно отмечают заэвтектоидные стали.

Если говорить о других особенностях ст 09г2с, характеристики отмечаются такие: легкая свариваемость материала. Для этого используют РДС, АДС под флюсом и газовой защитой. Не поддаются свариванию только изделия, прошедшие химико-термическую обработку.

Механические свойства стали 09г2с – это табличные величины, которые разработаны рядом ГОСТов и описывают материал при комнатной температуре, а также для других его состояний.

Среди важных механических свойств стали 09г2с выделяют такие:

• Предел текучести для остаточной деформации, измеряется в Мпа;
• Относительные величины удлинения при разрыве и сужении;
• Ударная вязкость (использование под нагрузкой – одно из основных применений);
• Твердость по Бринеллю (HB).

Класс прочности стали 09г2с: таблица для перечня марок включает и указанную, как уже отмечалось соответствует С345. Сюда же относится ряд других марок. Таким образом, отличные по химическому составу и даже способу получения стали, могут иметь одинаковый класс прочности. Эти данные можно найти для 09г2с по ГОСТ 19281-2014, характеристики сплавов представлены в удобных таблицах, по которым легко ориентироваться. ГОСТ 19281-2014 вы можете посмотреть (скачать) — здесь.

Расшифровка марок сталей

Расшифровка обозначений марки стали:

• «Ст» – обыкновенная нелегированная сталь. Так, «Ст3» обозначает металл с содержанием углерода 0,3 %, «Ст3кп» – кипящая сталь, «Сст3сп» – спокойная, «Ст3пс» – полуспокойная, «Ст3св» – свариваемая. Если буквы отсутствуют, то перед вами спокойная сталь.
• Группа «А» – сталь с гарантируемыми механическими свойствами (поставляемый металл не проходит термическую обработку). В данном случае могут встречаться такие маркировки: Ст0 – Ст6.
• Группа «Б» – сплав гарантированного состава, который подвергается термической обработке непосредственно у потребителя. На таком металле может стоять обозначение «БСт3».
• Группа «В» – сталь с гарантированными составом и механическими свойствами, используемая для изготовления сварных конструкций. Например, может маркироваться «ВСт3сп».
• «Пп» – металл, характеризующийся пониженной прокаливаемостью. Используется в качестве материала деталей тонких сечений, требующих высокой поверхностной твердости и подвергаемых термической обработке с нагревом ТВЧ. Пример: «Ст58пп».
• Качественная нелегированная сталь. Например, «Ст20», где содержится 0,2 % углерода, то есть обозначение ведется в сотых долях процента. По такому же принципу расшифровываются «Ст10», «Ст45», «Ст65».
• «К» – качественная углеродистая сталь. Данное обозначение ставиться в конце маркировки, то есть «20К», «15К». Такой металл применяется для производства днищ, котлов, сосудов высокого давления.
• «Л» – литейная конструкционная сталь, буква «Л» должна находиться в конце обозначения. Допустим, «110Г13Л» говорит о том, что данная марка содержит 1,1 % С, около 13 % Mn, является литейной. В соответствии с названием, для производства сплава используется метод литья.
• Конструкционная низколегированная сталь. Маркировка «Ст09Г2С» говорит о доли углерода – 0,09 %, марганца – 2 %, кремния – не более 1–1,5 %, при таком показателе цифра не указывается.
• «С» – строительная сталь. Когда обозначение «С» стоит в начале маркировки, после нее фиксируется минимальный предел текучести. Кроме того, при указании марки сталей используются дополнительные обозначения: «К» – повышенная коррозионная стойкость («С390К», «С375К»); «Т» – термоупрочненный прокат («С345Т», «С390Т»); «Д» – повышенное содержание меди («С345Д», «С375Д»).
• «Е» – металл, имеющий особые магнитные свойства. Данное обозначение также располагается в начале маркировки. Так, из «ЕХ9К5» производят мощные постоянные магниты.
• «У» – углеродистая инструментальная сталь. В качестве примера можно привести «У8ГА» с долей углерода 0,08 %, где «Г» обозначает повышенное содержание марганца, «А» – высокое качество материала.
• «А» – высококачественная сталь, если данная буква расположена в конце маркировки. Например, «40А» обозначает, что эта марка содержит около 0,4 % углерода и относится к сталям высокого качества.
• «Э» – электротехническая сталь, которую еще называют технически чистым железом. Речь идет о тонколистовой стали, которая применяется для изготовления шихтованных магнитопроводов электротехнического оборудования, а именно: для электромагнитов, трансформаторов, генераторов, электродвигателей.

Это такие маркировки, как «10880», «21880», пр. Первая цифра обозначает способ обработки листовой стали: «1» – кованые или горячекатаные марки; «2» – калиброванные марки. Вторая цифра, которая идет за обозначением марки горячекатаной стали, свидетельствует о наличии нормируемого коэффициента старения: «0» – без коэффициента; «1» – с коэффициентом. Третья цифра отображает группу по основной нормируемой характеристике. Две последние цифры используются для фиксации значений основной нормируемой характеристики.

• «А» – автоматная сталь, буква также ставится в начале маркировки. Данный материал отличается низкой пластичностью, поэтому применяется во время производства неответственных деталей, шпилек, болтов, гаек массового производства. Это такие разновидности, как «АС20ХГНМ», «А12», «А20».
• «АС» – автоматная, легированная свинцом. Например, «АС35Г2» содержит 0,35 % углерода, 2 % марганца и свинца не более 1 %.
• «Р» – быстрорежущая инструментальная сталь, данное обозначение также ставится в начале маркировки. Так, в «Р6М5» доля вольфрама составляет 6 %, а молибдена – 5 %.
• «Ш» – шарикоподшипниковая сталь. Отличается повышенной прочностью, износоустойчивостью, выносливостью. Допустим, марка «ШХ9» говорит о содержании хрома 0,9 % и углерода около 1 %.

Сталь 09г2с: характеристики и применение

Основные области использования этой марки: листовой и фасонный прокат. Для горячекатаной полосы используют нормативы ГОСТ 103-2006, но стальной круг согласно ГОСТ 2590-2006.

Как уже отмечалось сталь 09г2с и аналоги легко поддаются свариванию. Уже перечисленные характеристики, позволяют использовать этот материал для изделий, требующих высокой износостойкости: балки, швеллеры, уголки.

Марка 09г2с, ее технические характеристики, необходимы в создании транспортных средств, строительстве, нефтяной и химической промышленностях. Широкий температурный диапазон позволяет применять материал там, где происходят сильные деформации за длительный эксплуатационный срок. При этом граничная температура -70 градусов, способствует применения изделий из из ст 09г2с в суровых климатических условиях.

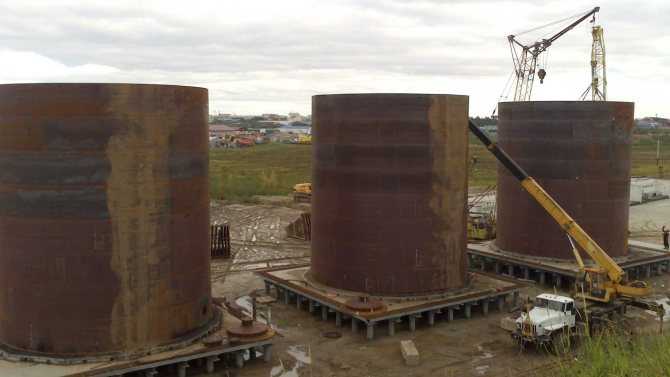

Сталь 09г2с применяется при строительстве РВС для хранения нефтепродуктов на Севере

Под это описание, также хорошо подходит сталь 09г2с-15. Ее используют по всем перечисленным пунктам. Остается только добавить, что кроме сварки, монтаж может производится болтовыми соединительными элементами. Устойчивость металла к химическим воздействиям делает его интересным в соответствующей отрасли. При этом высокие механические качества используют для строительства мостов, дорог, портовых станций, прочего.

Популярна у строителей и марка 09г2с-12. Она также обладает стабильными пластическими свойствами. Отличается особым химическим составом, в который входит мышьяк. Задействуется для изготовления трубопроводной арматуры. Не может применяется в пищевой промышленности.

На севере России многокилометровые магистрали трубопроводов возведены, как раз из этой марки. Там, как нигде полезны устойчивость к морозам и легкая свариваемость изделий. Это позволяет создавать сложные, одновременно социально значимые объекты (металлоконструкции) из 09г2с и аналогов.

Одновременно с этим для городов с умеренным или континентальным климатом сталь 09г2с по ГОСТам различной нумерации подходит для облагораживания улиц. Квадратная труба крайне популярна в качестве ограждений, столбиков для рекламных щитков, установки передвижных торговых площадок, много другого. С этими же целями используют и прямоугольную конфигурацию изделий.

Сталь 09г2с, характеристики которой уже довольно подробно рассмотрены в данном изложении, интересна для сварщиков независимо от способа выполнения работ. Особенно популярны фланцы из этого материала. Особенности работы описаны в ГОСТ19281-73. Мастера довольно радушно воспринимают новость о необходимости работы с этой маркой.

Сам резервуар котла выполнен из стали 09г2с

Сталь 09г2с с различным классом прочности может применяться для производства паровых котлов, а также оборудования, используемого в сельскохозяйственном комплексе. Подробности о требованиях, предъявляемых к стали 09г2с в ГОСТ-5520 79.

Дополнительной причиной использования сплавов этой марки – высокая экономичность, достигаемая не только за счет дешевизны производства. Легкость и быстрота возведения зданий, сооружений, монтажа оборудования – также позволяют оптимизировать расходы предприятий разных отраслей.

Технологические свойства стали 09Г2С

Удельный вес стали	7,85 г/см3
Температура ковки	Возможна обработка горячей деформацией (ковка) в диапазоне от 1250 оС до 850 оС. Охлаждение естественное.
Свариваемость	Сваривается без ограничений. Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС. Для ручной дуговой сварки используются электроды УОНИ13/55; для автоматической под флюсом — проволока Cв-08ГA или Св-10Г2 с флюсом АН-348А; для сварки в защитных газах Ar и CO2 — сварочная проволока Св-08Г2С.
Обрабатываемость резанием	В нормализованном отпущенном состоянии δB = 520 МПа; Кυ б.ст = 1,0; К υ тв. спл = 1,6*
Отпускная способность	Не склонна
Флокеночувствительность	Отсутствует

Обозначения (*):

δ_B – временное сопротивление разрыву, МПа;

K_{υ тв.спл} – коэффициент обрабатываемости для твердосплавных резцов Т5К10;

K_υ б.ст – коэффициент обрабатываемости для резцов из быстрорежущей стали Р18.

Критические точки диаграммы фазовых состояний

Для стали 09Г2С характерны следующие температурные точки фазовых превращений на диаграмме состояний:

• Ac1 = 732 оС – переход аустенитной фазы в перлит при охлаждении сплава;
• Ac3(Acm) = 870 оС — температура окончания растворения цементита (литера «с» – от французского chauffage/нагрев);
• Ar3(Arcm) = 854 оС – начало образования Fe3C (от англ. refroidissement – охлаждение);
• Ar1 = 680 оС – критическая точка доэвтектоидного сплава, соответствует выделению ферритной фазы.

Указанные величины используют при определении режимов термической обработки металла.

Сварка 09Г2с

Данная марка стали широко используется для создания сварных конструкций благодаря важному преимуществу перед другими типами недорогих конструкционных сталей. Материал не подвержен негативным влияниям перегрева локальной области высоких температур при сваривании

В таких зонах не происходит перекристаллизация металла с повышением зернистости и образованием дефектов решетки. Это позволяет избежать появления ослабленных участков с уменьшенными характеристиками прочности и пластичности стали, влияющими на общие показатели сварной конструкции.

Также в процессе отпуска при естественном охлаждении металла после сварки отсутствуют эффекты отпускной хрупкости. Вязкость металла сохраняется на требуемом уровне.

Минимальное содержание углерода и легирующих присадок в стали 09Г2С делает процесс сварки простым и предсказуемым, в отличие от высоколегированных углеродистых сталей, которые могут терять потребительские качества из-за изменений структуры в области перегрева.

Возможна сварка изделий из 09Г2С как без предварительной подготовки, так и с прогревом заготовок до температур 100 – 120 оС. Разделка кромок при толщине листового проката до 40,0 мм не нужна. Используют любые типы электродов, рассчитанных на работу с малоуглеродистыми нелегированными сталями. Рекомендуемый тип: Э42А, Э50А.

Для исключения перегрева металла применяется каскадная сварка многослойных изделий током от 40 до 50 А на 1 мм электрода. По завершении работ предпочтительна нормализующая термообработка с целью устранения локальных дефектов структуры и повышения твердости сварного шва. Для этого изделие нагревают до 650 оС, выдерживают при этой температуре около одного часа, затем выполняют охлаждение естественное воздушное или в водяной ванне.

Основные характеристики

Главная причина востребованности рассматриваемой марки стали заключается в повышенной надежности изделий и строительных металлоконструкций, выполненных из нее. Данный сплав обеспечивает наилучшее сочетание прочности и простоты обработки, а широкий температурный диапазон позволяет использовать изделия из него на нефтяных и газовых разработках, расположенных в регионах с суровым климатом.

Конструкции из стали марки 09Г2С сочетают в себе хорошие эксплуатационные характеристики с низкими затратами на монтаж и обслуживание.

К основным достоинствам данного сплава относятся:

• сохранение механических и эксплуатационных свойств в широком диапазоне температур (от -70 до + 475 °C), что позволяет использовать данную сталь на Крайнем Севере;
• высокая прочность и другие механические характеристики, делающие данный сплав оптимальным материалом для большинства ответственных конструкций (мосты, опоры, детали крупных машин);
• сталь хорошо поддается механической обработке, легко сваривается, благодаря чему является оптимальным выбором для быстрого возведения прочных металлических конструкций;
• детали, изготовленные из рассматриваемой стали, не нуждаются в отжиге, закалке и прочих видах термической обработки.
