Гидравлический пресс: конструкция, устройство, принципы работы

Типы гидравлических прессов

Согласно Общероссийскому классификатору основных фондов, гидравлический пресс относится к группе № 5. Сюда же входят все металлообрабатывающие кузнечно-прессовые станки и молоты.

Классификация по типу расположения цилиндров:

горизонтальные;
вертикальные.

Классификация по типу работ:

штамповочные;
гибочные;
ковочные;
для фланцевания и бортования.

Классификация по типу станины:

колонные;
стоечные.

Классификация по типу исполнения:

С закрытой рамой – в раме есть отверстия для фиксации пресса на столе; используется для гибки, правки, выпрессовки/запрессовки.
С открытой рамой – для обработки деталей нестандартной формы и неудобной конструкции; выполняет аналогичные операции.
Универсальные – обладают полным набором функций; гидронасос можно использовать вручную.
Выпрессовщики – применяются для монтажа/демонтажа, выпрессовки/запрессовки. Небольшие размеры позволяют использовать его чаще в любых условиях.

Современные прессы не обходятся без ЧПУ. Задав режим работы и выбрав давление, можно забыть о постоянном контроле станка – этим займётся микрокомпьютер.

Виды гидравлических прессов

Центробежные прессы используются для штамповки посадочных мест и снятия подшипников, а также для других сборочных, ремонтных и производственных работ под высоким давлением.
Сборочные прессы используют большое давление для фиксации или сборки деталей.
Прессы с С-образной рамой имеют обтекаемый размер, имеют форму пресса, напоминающую букву «С», и обычно состоят из одного пресса.
В прессах для компрессионного формования используются две пластины, которые сдвигаются вместе для сжатия материала в форме.

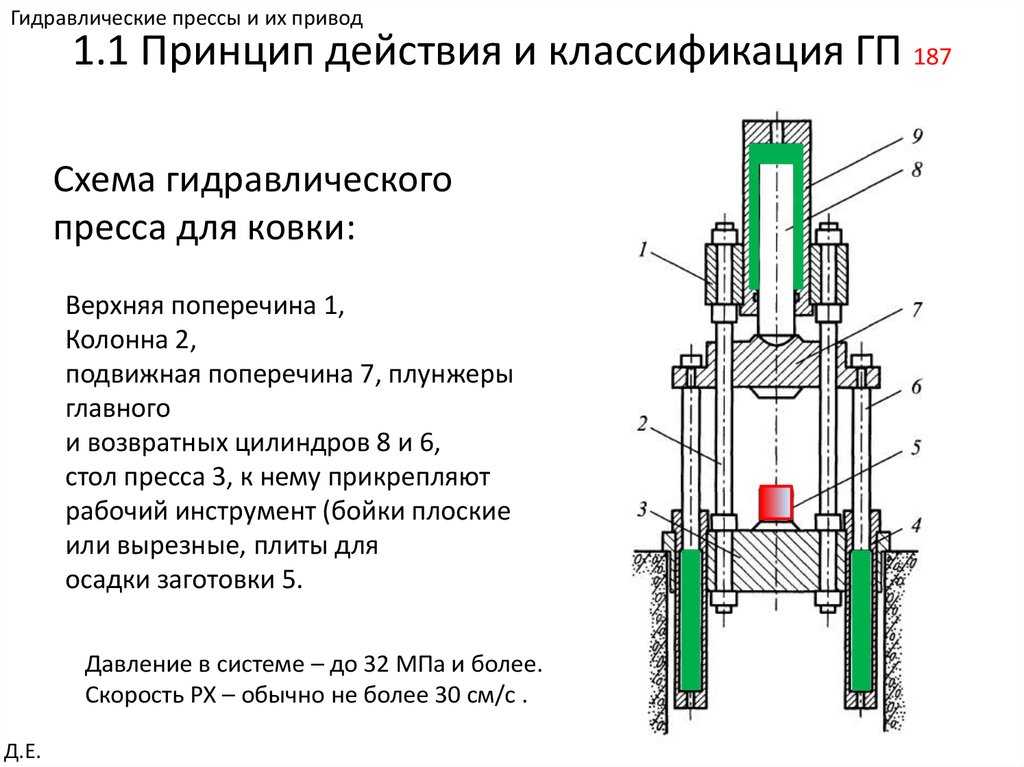

Ковочные прессы — это машины для формовки металла с гидравлическим приводом, которые заставляют металлические блоки принимать форму продукта с помощью пресс-формы, экстремальной силы и давления, а иногда и тепла.
Печатные машины с Н-образной рамой , иногда называемые четырехколонными, имеют форму буквы «Н» и часто могут работать более чем с одним приложением одновременно.
Гидравлические прессы — это промышленные машины, которые используют давление жидкости для приложения силы к объекту.
Лабораторные прессы — это одноразовые прессы меньшего размера, используемые в основном в исследовательских лабораториях и в других ситуациях с короткими и пробными запусками.
Прессы для ламинирования используются для ламинирования полимеров на поверхность других материалов, включая пиломатериалы, металл и бумагу.
Прессы LIM относятся к прессам для литья под давлением жидкости, которые работают с пластиками, созданными в процессе литья под давлением.
Механические прессы используются для резки, штамповки, формования или сборки материалов с помощью инструментов или штампов, прикрепленных к направляющим или плашкам.
Платиновые прессы — это большие промышленные гидравлические прессы, в которых используются две большие нагретые стальные пластины для измельчения, уплотнения, формования и формования различных продуктов.
Пневматические прессы используют передачу энергии в виде потока сжатого воздуха для управления своими движениями. Некоторые типичные области применения — резка, штамповка, гибка и формовка.
Силовые прессы— это машины с гидравлическим приводом, в которых используются инструменты и матрицы для резки, штамповки и формования металлов.
Листогибочные прессы представляют собой ручные, механические или гидравлические прессы, которые из листового металла подвергают холодной обработке гнутые или гнутые формы. Здесь вы найдете калькулятор пресс-паузы.
Штамповочные прессы — это устройства, в которых используются штамповочные штампы.
Правильные прессы оказывают давление на металл, чтобы выпрямить его.
Таблетирующие прессы используются для прессования порошковых материалов в таблетки или брикеты.
Трансферные прессы — это гидравлические прессы, которые автоматически перемещают детали от одного процесса штамповки к другому с помощью пальцев подающей штанги.
Вакуумные прессы — это промышленные системы с гидравлическим приводом, в которых используется давление воздуха для обеспечения необходимой силы и удаления воздуха, необходимых для ламинирования.

V. Обслуживание и уход

Регулярная очистка

Поверхность листогибочного пресса, матрица и рабочая зона должны содержаться в чистоте.

Сюда входит не только механическая очистка, но и очистка гидравлической и электрической систем.

Регулярная очистка от масла, металлических остатков и грязи позволяет снизить износ и избежать аварий.

Проверка и поддержание уровня масла

Основными мерами по предотвращению неисправностей гидравлической системы являются регулярная проверка уровня гидравлического масла и контроль того, чтобы он находился в пределах нормы.

Если уровень масла слишком низкий, это приведет к тому, что в гидравлическую систему будет поступать воздух, что негативно скажется на работе системы.

Если уровень масла слишком высок, это приведет к утечке масла.

Проверка качества масла

Проверка качества гидравлического масла для обеспечения его работоспособности.

Этого можно достичь с помощью анализа масла, в ходе которого проверяются загрязнения, содержание воды и вязкость.

Регулярная замена масла

Гидравлическое масло — это «кровь» гидравлической системы, замена которого должна производиться строго в соответствии с установленным производителем сроком или количеством часов эксплуатации.

Своевременная замена масла позволяет обеспечить чистоту гидравлической системы, отсутствие загрязнений и снижение трения.

Проверка и замена фильтра

Регулярная проверка и замена фильтра обеспечивает его разблокировку и эффективную работу.

Засорение фильтра приводит к снижению давления и ухудшению свойств.

Регулировка давления в системе

Регулировка давления в системе в соответствии с руководством по эксплуатации и профессиональными рекомендациями в соответствии с рабочими требованиями.

Избегайте длительной работы под избыточным давлением, снижая тем самым нагрузку на систему и ее потребление.

Смазка и планирование

Хорошая смазка важна для уменьшения трения и предотвращения ржавчины.

Регулярно выполняйте план смазки, предусмотренный на производстве.

Это позволяет значительно повысить эффективность работы и срок службы.

Еженедельный план технического обслуживания

Установить и соблюдать план еженедельного технического обслуживания, включающий ежедневное, еженедельное, ежемесячное, раз в два месяца, раз в три месяца, а также 2000 часов технического обслуживания.

Ежедневное техническое обслуживание может включать проверку уровня масла и очистку оборудования.

Более длительный цикл технического обслуживания включает замену масла, глубокую проверку гидравлической системы и проверку электрической системы.

Техническое обслуживание на каждом цикле является залогом поддержания длительной стабильной работы оборудования.

Более того, при регулярном обучении операторы могут повысить свою осведомленность и квалификацию в области технического обслуживания, что позволяет заботиться о здоровом состоянии каждого листогибочного пресса.

Принцип работы и изготовление гидравлического пресса с примерами

Можно ли создать машину, подобную гидравлической, используя вместо воды воздух? Где применяются гидравлические машины? Гидравлический пресс Гидравлические прессы применяются там, где требуется большая сила. Например: — для выжимания масла из семян на маслобойных заводах, — для прессования фанеры, картона, сена. Гидравлические прессы могут развивать силу в десятки и сотни миллионов ньютонов. Прессуемое тело кладут на платформу большого поршня. Малым поршнем создается большое давление на жидкость. Это давление передается в каждую точку жидкости, заполняющей цилиндры по закону Паскаля. Такое же давление действует и на большой поршень.

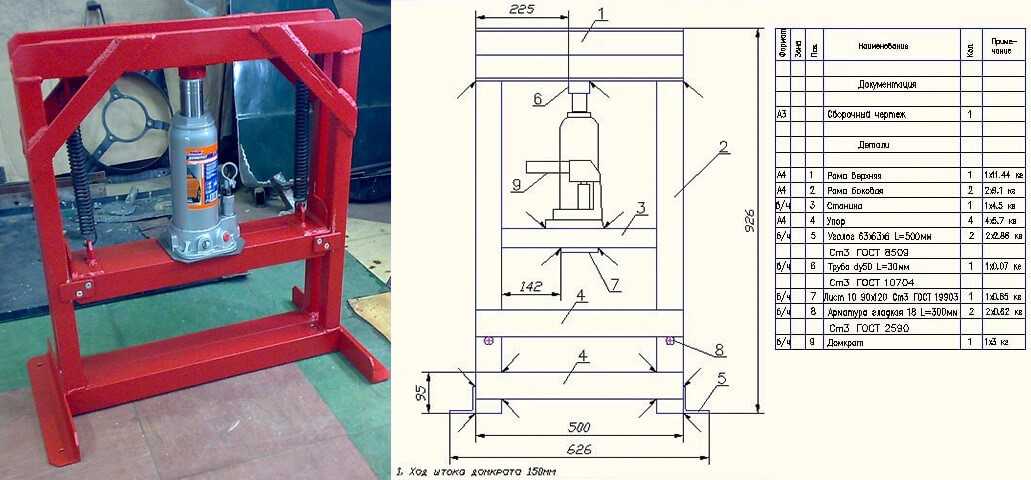

В моём случае это швеллер номер 10 на вертикальные стойки и 12 на горизонтальные перекладины. Нарезаем швеллеры для пресса Так как пресс необходимо сделать с регулируемой высотой стола, то необходимо изрядно перфорировать вертикальные стойки. Сверлить начинал на расстоянии 450 от верха, это расстояние примерно равно максимальному ходу домкрата плюс его высота, далее располагал отверстия вначале через 100 мм, затем через 150мм, всего просверлил 7 рядов отверстий. Сверлить надо биметаллическими коронками на самой малой скорости. Вначале делал это перфоратором, но у него была слишком высокая скорость и коронки либо сгорали, либо обламывались зубья, затем уже сверлил шуруповёртом на малой скорости и всё пошло как по маслу, о да, при сверлении не забываем про охлаждение и добавляем немного масла. Просверлил отверстия диаметром 20мм Далее изготовил нижние опоры из 75 уголка. В них сделал регулируемые ножки из болтов М12 и шайб, которые сварив вместе, а в уголке приварил гайки. Сделал регулируемые ножки Верхние перекладины вначале хотел сделать разборными, поэтому вначале использовал болты ГБЦ М12 и фланцевые гайки, но практика показала, что в таком случае при нагрузке вся конструкция немного играет и впоследствии всё обварил по кругу. Перекладины рабочего стола соединил между собой уголком 50х50 и хорошенько обварил, при этом оставил зазор между вертикальными стойками в пару миллиметров, чтобы стол можно было перемещать по высоте. Сварил перекладины рабочего стола Рабочий стол пресса стоит с небольшим зазором к вертикальным стойкам Вот такой получилась конструкция пресса Все детали зачистил и подготовил к покраске. Детали гидравлического пресса Домкрат. Вначале делал пресс в расчёте использовать 12-ти тонный советский домкрат, но никак не мог заставить его работать и искал к нему ремкомплект. В один момент плюнул на поиски ремкомплекта и решил купить китайский 20-ти тонный домкрат.

Величина усилия возрастает при этом в определенное количество раз — во столько, во сколько площадь поршня цилиндра большего размера превышает площадь поршня меньшего размера. С помощью данной машины мастер может выполнять самые разные задачи: сжатие, изменение геометрической формы, перемещение грузов и т. По этой причине ручной гидравлический пресс можно найти в любом сервисном центре по ремонту авто. Виды оборудования Ручные гидравлические прессы бывают как горизонтальными, так и вертикальными. Могут отличаться по типу установки — в продаже есть напольные и настольные модели данного оборудования. Также гидравлические прессы могут оснащаться ножным приводом педалью или же иметь ручное управление. Устройства различают и по виду конструкции. Бывают рычажные и клиновые модели, винтового исполнения и с гидравликой.

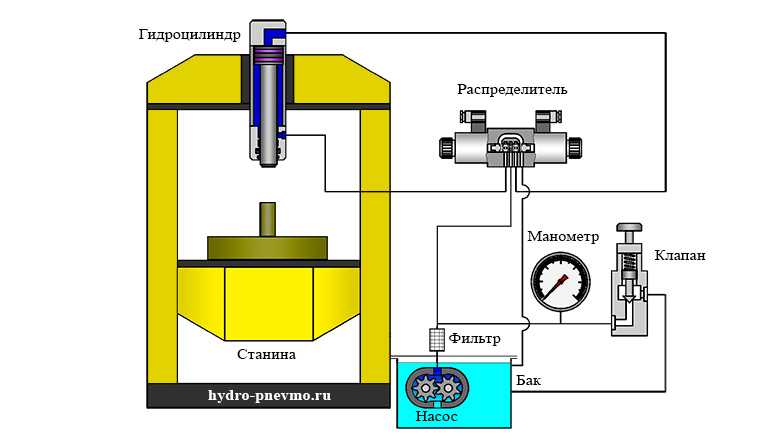

Система управления прессом. Принцип действия гидравлической системы пресса 1 — резервуар для жидкости; 2 — вентиль; 3 — плунжер пресса; 4 — рабочий цилиндр; 5 — соединительный трубопровод; 6 — манометр; 7 — нагнетательный клапан; 8 — плунжер насоса; 9 — цилиндр насоса; 10 — всасывающий клапан Пусть площадь плунжера 8 насоса равна 1, тогда площадь плунжера 3 пресса обозначим через F. Тогда, согласно закону Паскаля, это же давление будет передаваться на стенки трубопровода и цилиндра пресса, а также на плунжер пресса. Исходя далее из закона несжимаемости жидкости, можно заключить, что перемещение плунжера 8 насоса вызовет перемещение плунжера 3 пресса, причем объем жидкости в гидросистеме не изменится. Эта формула соответствует закону сохранения энергии.

Типы масел для гидравлического пресса

Для нормальной работы гидравлического пресса необходимо выбрать подходящее масло. Существует несколько типов масел, которые могут использоваться в гидравлическом прессе в зависимости от его характеристик и требований производства.

Одним из наиболее распространенных типов масел являются минеральные масла. Они обладают хорошей стабильностью и смазывающими свойствами, что позволяет им эффективно работать при высоких температурах и давлениях. Однако, минеральные масла имеют свойства окисления и демульгации, поэтому требуют регулярной замены.

Синтетические масла – еще один тип масел для гидравлического пресса. Они обладают высокой термической стабильностью и химической стойкостью, а также могут работать при широком диапазоне температур. Синтетические масла долговечны и требуют меньше частой замены по сравнению с минеральными.

Биоразлагаемые масла – это тип масел, которые являются экологически безопасными. Они обычно производятся на основе растительных масел или эфиров и обладают нефтяными свойствами. Биоразлагаемые масла используются там, где требуется минимизировать негативные влияния на окружающую среду.

При выборе масла для гидравлического пресса, необходимо учитывать требования производителя машины, условия эксплуатации и характеристики самого масла. Консультация с профессионалами и производителями масел поможет сделать правильный выбор и обеспечить эффективную работу гидравлического пресса.

III. Типы гидравлических масел и их выбор

Сайт листогибочный пресс В зависимости от обстоятельств и требований гидравлические масла можно разделить на следующие типы:

HL: Гидравлическая жидкость с низкой вязкостью

Индекс вязкости составляет 32-46. HL обладает стойкостью к ржавчине и окислению. Этот тип гидравлического масла обычно используется при низких температурах, поскольку его вязкость невысока, что способствует эффективной работе гидравлической системы. Оно может применяться в гидроцилиндрах, станках и экскаваторах. HL может быть заменено гидравлическим маслом типа HM.

HM: гидравлическая жидкость средней вязкости

Индекс вязкости составляет 46-50. Это наиболее распространенный тип гидравлического масла. По сравнению с маслом типа HL оно обладает повышенной абразивностью и средней вязкостью, подходит для гидравлических систем низкого, среднего и высокого давления, а также может применяться для гладких деталей машин средней нагрузки.

HR： Гидравлическая жидкость высокой вязкости

Индекс вязкости составляет 50-65. По сравнению с типом HL этот HR улучшает температуру вязкости. Обычно он используется в тяжелых условиях работы, таких как высокая температура, высокое давление и сильное изменение температуры. Благодаря более высокой вязкости оно может выдерживать большое давление и температуру, например, на заводах и океанских судах, где может быть заменено гидравлическим маслом типа HV.

HV: гидравлическая жидкость с высоким индексом вязкости

Индекс вязкости больше 65. Гидравлическое масло этого типа имеет более высокий индекс вязкости, способный сохранять стабильную вязкость в условиях различных температур, и подходит для тяжелых условий эксплуатации или экстремально высоких рабочих температур.

HG: Противоизносная гидравлическая жидкость

В гидравлическое масло этого типа добавляется противоизносное вещество, обладающее противоскользящими и противоприлипающими свойствами, что позволяет снизить износ гидравлической системы, что применимо для систем, обладающих гидравлическим переходом и поверхностью скольжения. Этот тип обеспечивает хорошие эксплуатационные характеристики, но его стоимость высока.

HS: высокопроизводительная гидравлическая жидкость

Гидравлическое масло типа HS обладает низкой вязкостью и высокой термической стабильностью, подходит для работы в жестких условиях, таких как высокая температура, высокое давление или высокоскоростное применение.

Затем следует учесть факторы, которые необходимо учитывать при выборе гидравлического масла:

Расположение

Климат и условия окружающей среды в разных местах различны. Необходимо выбрать гидравлическое масло, подходящее для местных условий.

Тип машины

Для различных типов листогибочных машин требуются разные типы гидравлического масла. Соответствующее гидравлическое масло должно выбираться в зависимости от типа машины.

Диапазон рабочих температур

Если рабочая температура относительно низкая, следует выбирать гидравлическое масло типа HL. Если температура высокая, то может потребоваться высокотемпературное гидравлическое масло.

Требования к давлению

Учитывайте наибольшее рабочее давление, требуемое для гидравлической системы. Если гидравлическая система должна выдерживать высокое давление, то следует выбирать гидравлическое масло высокого давления.

Уровень вязкости

Выбор уровня вязкости в зависимости от вязкости, требуемой для гидравлической системы. Обычно используются следующие уровни вязкости: HM, HR и HV. Как правило, производитель гидравлических систем предлагает рекомендуемый уровень вязкости.

Антиабразивные свойства

Если гидравлическая система нуждается в дополнительной противоизносной защите, можно выбрать гидравлическое масло типа HG, в которое добавляется противоизносный агент.

Биоразлагаемость

При высоких экологических требованиях для снижения загрязнения окружающей среды можно использовать гидравлическое масло с биоразлагаемым составом.

Предложения по производству

При выборе гидравлического масла лучше ориентироваться на рекомендации производителя листогибочного пресса, так как они часто предлагают наиболее подходящий тип и спецификацию гидравлического масла.

Качество гидравлического масла

Убедитесь, что приобретаемое гидравлическое масло соответствует международным и отраслевым стандартам, что гарантирует его качество и эксплуатационные характеристики.

Требования к техническому обслуживанию

Для обеспечения надежности и стабильности работы системы необходимо учитывать срок службы и цикл замены гидравлического масла.

3 Гидравлический пресс – виды и их особенности

Итак, гидравлические прессы бывают с открытой или же закрытой рамой. В принципе, и те, и другие имеют практически одинаковое предназначение: выпрессовка, запрессовка, гибка и правка различных изделий. Рассмотрим же более подробно каждый из них. Механизм с открытой рамой более удобен, и в этом случае появляется возможность работать с крупногабаритными, длинномерными деталями, а также элементами, имеющими сложную форму, которые неудобно или же невозможно разместить в прессах с закрытой рамой.

Регулировка высоты рабочего пространства осуществляется посредством домкрата, который фиксируется в определенном положении. Также иногда они могут быть оснащены насосом с ручным приводом, такое дополнение дает возможность работать прессу даже без питания.

Механизмы с закрытой рамой больше подходят для работы с мелкогабаритными, а также средними деталями. Благодаря специальным установочным отверстиям его можно крепить в нужном месте, и появляется возможность выбрать наиболее удобное место. Размер рабочей области подобных машин также регулируется в зависимости от величины обрабатываемых деталей.

Вертикальные прессы необходимы для выполнения такой операции, как прошивка заготовок при производстве труб. Они оборудованы поворотной рамой и двумя контейнерами, дающими возможность механизировать процедуру чистки и охлаждения втулок. Также благодаря специальному приспособлению намного упрощается процесс замены некоторых изношенных элементов оборудования. Кроме того, автоматизирован процесс загрузки сырья и перевод его из горизонтального положения в вертикальное.

Одним из старейших промышленных устройств является пресс. В своем современном виде этот агрегат используется для прессования большого спектра изделий – от ювелирных до деталей самолетов. По определению, пресс – это устройство, создающее высокое давление, позволяющее осуществлять уплотнение разного рода веществ, изменение формы изделий, выжимание жидкостей, подъем тяжестей, а также их перемещение. Существует четыре вида прессов – это винтовые, клиновые, рычажные и гидравлические.

Адрес: 454007, г. Челябинск, ул. Белостоцкого, 3, вход со двора

Телефон: +7 (351) 245-26-76

Тел./факс.: +7 (351) 245-26-96

После того как Паскаль провел ряд опытов по измерению атмосферного давления, он решил сконструировать «новую машину для увеличения сил». Его изобретение позволило создать гидравлический пресс (от греческого слова «гидравликос» — водяной).

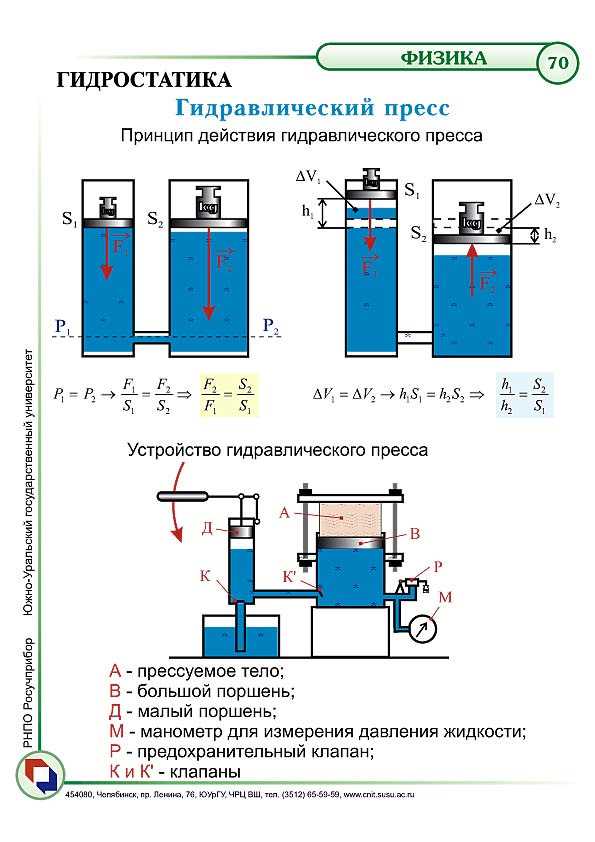

Гидравлический пресс — это машина для обработки материалов давлением, приводимая в действие сдавливаемой жидкостью.

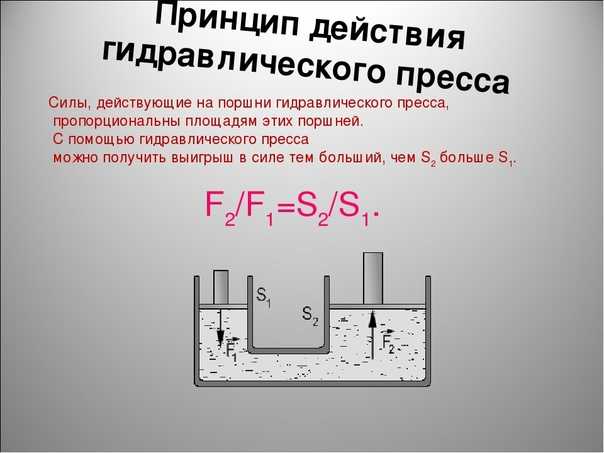

Но каждое из этих давлений можно выразить через силу и площадь: что и требовалось доказать.

Отношение F₂/F₁ характеризует выигрыш в силе, получаемый в данной машине. Согласно полученной формуле выигрыш в силе определяется отношением площадей S₂/S₁ . Поэтому, чем больше отношение площадей поршней, тем больше выигрыш в силе.

Например, если площадь малого поршня S₁ = 5 см 2 , а площадь большего поршня S₂ = 500 см₂, то выигрыш в силе будет составлять сто раз! Установив этот удивительный факт, Паскаль написал, что с помощью изобретенной им машины «один человек, надавливающий на малый поршень, уравновесит силу ста человек, надавливающих на поршень, в сто раз больший, и тем самым преодолеет силу девяносто девяти человек». Это открытие и легло в основу принципа действия гидравлического пресса.

Впервые гидравлические прессы стали применяться на практике в конце XVIII — начале XIX в. Современная техника уже немыслима без них. Они используются в металлообработке для ковки слитков, листовой штамповки, выдавливания труб и профилей, прессования порошковых материалов. С помощью гидравлических прессов получают фанеру, картон и искусственные алмазы.

1. Что такое гидравлический пресс? 2. Чем определяется выигрыш в силе, даваемый гидравлическим прессом (при отсутствии трения)? 3. Расскажите о применении гидравлического пресса. 4. На рисунке 129 изображена схема автомобильного гидравлического тормоза ( 1 — тормозная педаль, 2 — цилиндр с поршнем, 3 — тормозной цилиндр, 4 — тормозные колодки, 5 — тормозные барабаны, 6 — пружина). Цилиндры и трубки заполнены специальной жидкостью. Объясните принцип действия тормоза.

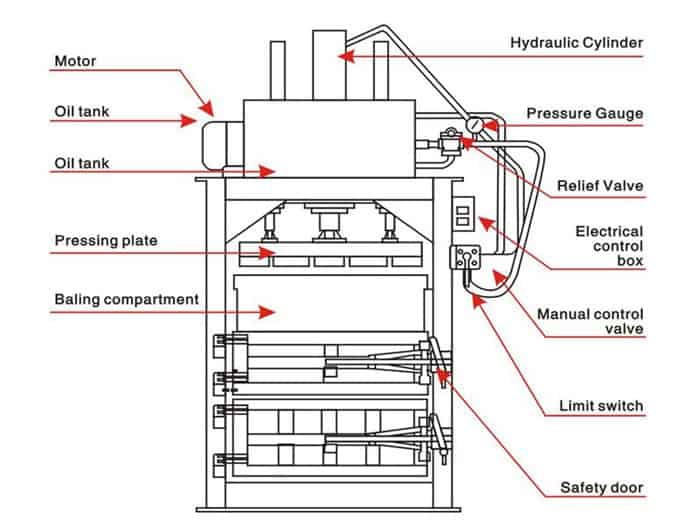

Основные части гидравлического пресса

Основная конструкция гидравлического пресса состоит из рамы, рабочего стола и плунжера.

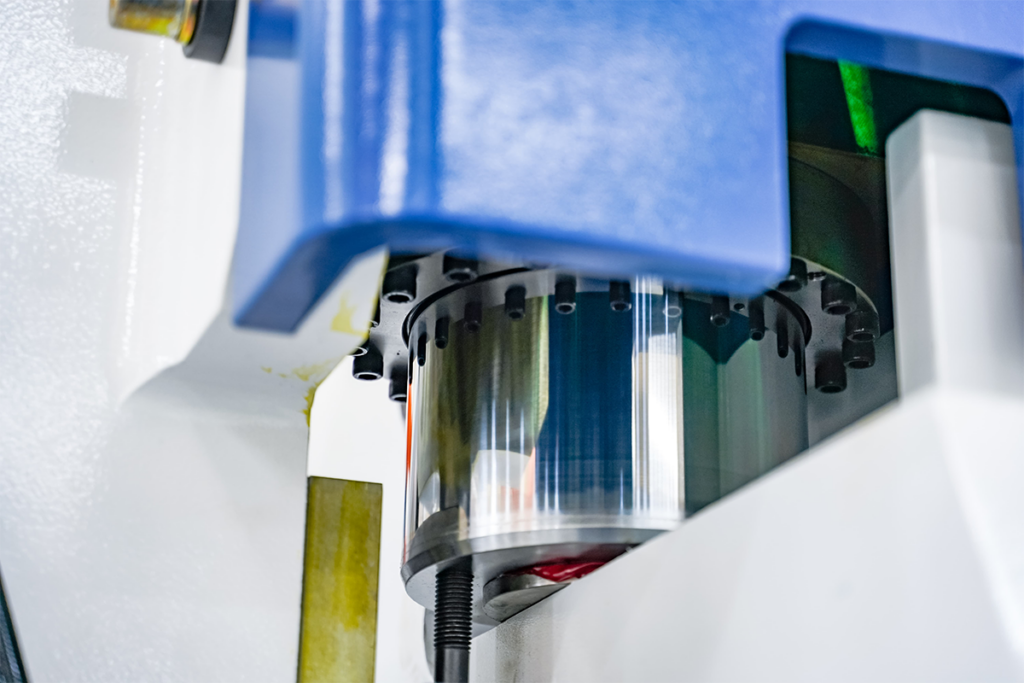

Гидравлический цилиндр служит источником энергии машины и состоит из штока поршня и плунжера.

Гидроцилиндр преобразует энергию жидкости гидравлической системы в кинетическую энергию, которая приводит в движение плунжер.

Масло хранится в масляном баке и через трубопроводы подсоединяется к штоку поршня гидроцилиндра.

Когда гидравлическое масло передается на шток поршня, в гидроцилиндре создается давление, приводящее в движение плунжер и обрабатывающее материал.

Гидравлическая прессовая машина использует двигатель для питания масляного насоса, который преобразует механическую силу в давление.

Концевой выключатель используется для регулировки высоты и толщины обрабатываемого материала, а также для контроля давления, оказываемого на заготовку, путем поддержания заданного зазора между пластинами.

Перепускной клапан машины сбрасывает избыточное давление в прессованной металлической плите.

Клапан ручного управления позволяет регулировать давление, оказываемое ползуном на заготовку.

Наконец, электрический блок управляет переключателями и джойстиками машины с помощью проводов и схемных соединений.

Какие смазки не стоит заливать в домкрат?

Теоретически, любая смазка сможет обеспечить полноценный уровень работы домкрата. Даже если залить внутрь воду, домкрат будет выполнять заявленные функции. С другой стороны, это продлиться недолго, потому что на деталях устройства быстро разовьется коррозия и механизм придет в негодность.

Есть еще одно, достаточно распространенное заблуждение. Некоторые деятели думают, что в гидравлические домкраты можно заливаться тормозные жидкости. Такие действия категорически противопоказаны, поскольку вещество очень гигроскопичное, способно накапливать в себе влагу и тем самым, провоцировать появление коррозии. Эти два совета позволят обеспечить сохранность механизма и обеспечить его полноценное функционирование.

Как правильно выбрать гидравлическое масло для гидравлического пресса

При выборе гидравлического масла часто используются два метода.Один из них — выбрать гидравлическое масло в соответствии с типами и характеристиками масла, рекомендованными образцами или инструкциями производителя гидравлического пресса.Другой — всесторонне рассмотреть выбор гидравлического масла с учетом конкретных условий гидравлической машины, таких как рабочее давление, рабочая температура, скорость движения, тип гидравлических компонентов и другие факторы.

При выборе основными задачами, которые необходимо решить, являются: определение диапазона вязкости гидравлического масла, выбор подходящего сорта гидравлического масла и удовлетворение особых потребностей гидравлической системы.Обычно выбирают по следующим параметрам:

(1) В зависимости от выбора рабочего оборудования гидравлического пресса.

Точные машины и машины общего назначения предъявляют разные требования к вязкости.Чтобы избежать деформации деталей машины, вызванной повышением температуры и повлиять на точность работы, в прецизионном оборудовании следует использовать гидравлическое масло с более низкой вязкостью.

(2) Выбирайте в зависимости от типа гидравлического насоса.

Гидравлический насос является важным компонентом гидравлического пресса.В гидравлическом прессе скорость движения, давление и температура высоки, а время работы велико, поэтому требования к вязкости более строгие.Поэтому при выборе вязкости следует учитывать гидравлический насос.

(3) Выбирайте в соответствии с рабочим давлением гидравлического пресса.

При высоком давлении следует использовать масло с более высокой вязкостью, чтобы избежать чрезмерных утечек в системе и снижения эффективности.Когда рабочее давление низкое, лучше использовать масло с меньшей вязкостью, что позволяет снизить потери давления.

(4) Учитывайте температуру рабочей среды гидравлического пресса.

Вязкость минерального масла сильно меняется под влиянием температуры.Чтобы обеспечить более подходящую вязкость при рабочей температуре, необходимо также учитывать влияние окружающей температуры окружающей среды.

(5) Учитывайте скорость перемещения рабочих органов гидравлического пресса.

Когда скорость движения рабочих частей в гидравлической системе очень высока, расход масла также низкий, гидравлические потери случайным образом увеличиваются, а утечки относительно уменьшаются, поэтому лучше использовать масло с более низкой вязкостью.

(6) Выберите подходящий тип гидравлического масла.

Выбор гидравлического масла обычных производителей может снизитьгидравлический прессполомки и продлить срок службы пресс-машины.

Расконсервация и монтаж пресса П6324

Фундамент под пресс П6324

Перед установкой пресса П6324 на фундамент его необходимо расконсервировать:

удалить антикоррозионное покрытие,
тщательно промыть обработанные поверхности бензином и
обтереть пресс П6324 ветошью.

Фундамент под пресс П6324 следует подготовить заранее, залив фундаментные болты раствором.

Установка требует закладки под основание пресса клиньев и подкладки, и при помощи которых агрегат выставляется по уровню горизонтальности стола в двух взаимно перпендикулярных направлениях (допускаемое отклонение 0,2 мм/м), после чего гайки фундаментных болтов затягиваются и под основание пресса подливается цементный раствор.
