Конденсаторы

Мост переменного тока.

Рис. 19. Схема моста переменного тока.
Четыре плеча моста переменного тока образуются четырьмя сопротивлениями Z\, Z2l Zz и Z4 (рис. 19). В одну диагональ моста включается источник питания переменного тока, в другую — нулевой индикатор И. При нулевом показании индикатора потенциалы в точках Б и Д одинаковы и, следовательно, можно написать: I1^1=I2Z3 и IiZz=hZi. Pиc. 20. Схема моста для измерения емкости. приравняв отдельно вещественные и мнимые слагающие, получим: Следовательно, измеряемая емкость Поделив почленно одно уравнение на другое, получим условия равновесия моста: Одна из схем моста переменного тока для измерения емкости дана на рис. 20. Первое плечо моста образуется испытуемым конденсатором Сх, который можно заменить эквивалентной последовательной схемой. Третье плечо состоит из образцового конденсатора С0 без потерь (воздушный конденсатор) и магазина сопротивлений го. Второе и четвертое плечи моста выполнены из магазинов сопротивлений гг и г4. В одну диагональ включается источник питания переменного тока, в другую—нулевой индикатор. Для уравновешенного моста можно написать:
Для уравновешивания моста устанавливают го=0 и, изменяя г4 и Г2, получают наименьший ток в гальванометре. Затем, не изменяя rz и г4, регулируют сопротивление г0, уменьшая ток в гальванометре. Далее, не изменяя г0, регулируют г2 и г4 и так далее до получения равновесия. Уравновесив мост, искомую емкость определяют по вышеприведенной формуле. Если потерями в конденсаторе можно пренебречь (гж=0), получим:

откуда           т. е. емкость определяется одной и
той же формулой вне зависимости от того, пренебрегаем или не пренебрегаем потерями в конденсаторе. Рис. 21. Схема высоковольтного моста для измерения емкости и угла потерь. Рис. 22. Схема для измерения емкости амперметром и вольтметром.
Часто пользуются высоким напряжением для питания моста (рис. 21). Безопасность работы обеспечивается низким напряжением (относительно земли) на регулируемых плечах. Для устранения опасности появления высокого напряжения на этих плечах при пробое изоляции конденсатора к точкам БД присоединяются искровые разрядники, которые при повышении напряжения пробиваются, заземляя регулируемые плечи моста. В этой схеме (рис. 21) первое плечо моста Zf представляет собой испытуемый конденсатор, который можно заместить последовательной эквивалентной схемой. Второе плечо Z2 состоит из магазина сопротивлений го- Третье плечо Z3 образуется конденсатором без потерь, а четвертое Z4 — магазином сопротивлений и магазином емкостей. Мост питается от вторичной обмотки высоковольтного трансформатора. Уравновешивание моста производится регулировкой С4 и отношения rjr-i. Действуя аналогично предыдущему, можно показать, что для данного уравновешенного моста искомая емкость также определяется по формуле СХ=С0 77- Заводом «Точэлектроприбор», г. Киев, выпускаются взамен мостов Р551 мосты переменного тока Р571 типа МИЕДП, предназначенные также для измерения емкости наряду с другими испытаниями (индуктивность, добротность катушек, а также тангенс угла диэлектрических потерь конденсаторов).

Заряд конденсатора. Ток

По своему предназначению конденсатор напоминает батарейку, однако все же он сильно отличается по принципу работы, максимальной емкости, а также скорости зарядки/разрядки.

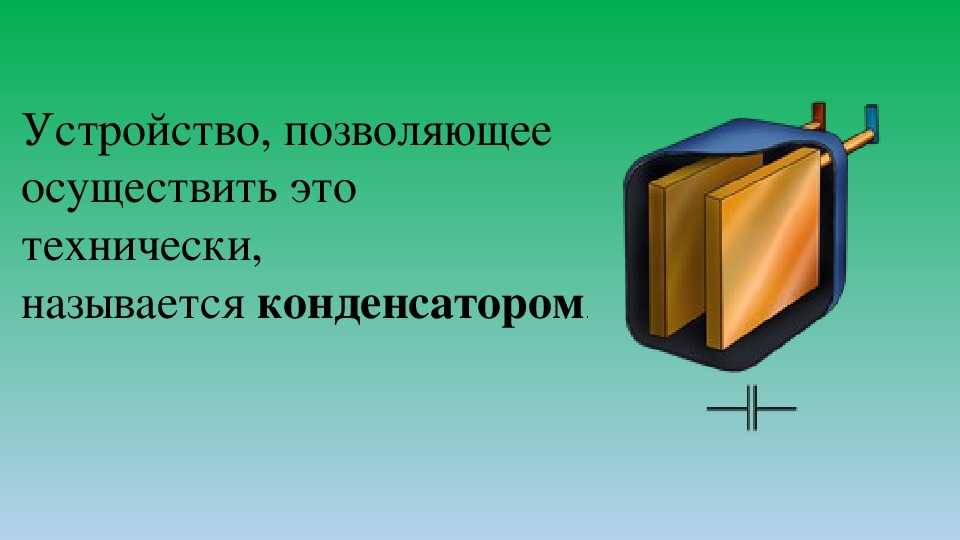

Рассмотрим принцип работы плоского конденсатора. Если подключить к нему источник питания, на одной пластине проводника начнут собираться отрицательно заряженные частицы в виде электронов, на другой – положительно заряженные частицы в виде ионов. Поскольку между обкладками находиться диэлектрик, заряженные частицы не могут «перескочить» на противоположную сторону конденсатора. Тем не менее, электроны передвигаются от источника питания — до пластины конденсатора. Поэтому в цепи идет электрический ток.

В самом начале включения конденсатора в цепь, на его обкладках больше всего свободного места. Следовательно, начальный ток в этот момент встречает меньше всего сопротивления и является максимальным. По мере заполнения конденсатора заряженными частицами ток постепенно падает, пока не закончится свободное место на обкладках и ток совсем не прекратится.

Время между состояниями «пустого» конденсатора с максимальным значением тока, и «полного» конденсатора с минимальным значением тока (т.е. его отсутствием), называют переходным периодом заряда конденсатора.

Как измерить ёмкость конденсатора мультиметром?

Измеряя параметры, конденсатор предварительно разряжают, замкнув выводы между собой отверткой с изоляцией на ручке. Если этого не сделать, маломощный мультиметр выйдет из строя.

Ответ на вопрос, как проверить емкость конденсатора мультиметром с режимом «Сх» такой:

1. Включить режим «Сх» и подобрать предел замера — 2000 пФ — 20 мкФ в стандартном приборе;
2. Вставить конденсатор в гнезда в приборе или приложить щупы к выводам конденсатора и посмотреть значение на шкале прибора.

Амперовольтметром или мультиметром определяют наличие внутри корпуса короткого замыкания или обрыва.

Полярный конденсатор включают в цепь прибора с учетом направления тока. Электроды изделия производители маркируют. Конденсатор, рассчитанный для напряжения 1-3 В, при обратном токе выше нормы выйдет из строя.

Перед тем как измерить характеристики, полярный электролитический конденсатор выпаивают из платы. Включают мультиметр в режим измерения сопротивления или проверки полупроводников. Прикладывают щупы к электродам полярного конденсатора — плюс к плюсу, минус к минусу. Исправная емкость покажет плавный рост сопротивления. По мере заряда ток уменьшается, ЭДС растет и достигает напряжения источника питания.

Обрыв в конденсаторе будет выглядеть на мультиметре как бесконечное сопротивление. Прибор не отреагирует или стрелка на аналоговом экземпляре едва шевельнется.

При пробое элемента измеряемый параметр не соответствует номинальному значению в меньшую сторону, пропорционально величине пробоя.

Если задаться вопросом, как измерить мультиметром комплексное или эквивалентное последовательное сопротивление (ESR конденсатора), то без приставки сделать это проблематично. Реактивные свойства конденсатор проявляет при высокочастотном токе.

Резистивная лента

Хотя ультразвуковые датчики можно использовать во многих условиях, они имеют ограничения. Если для вашего проекта не требуется дорогостоящий ультразвуковой датчик или у вас есть небольшое количество жидкости для измерения, решение с резистивной лентой может подойти. Резистивная лента или лента уровня жидкости измеряют давление, которое жидкость оказывает на ленту, подобно тому, как тензодатчик измеряет вес объекта, лежащего на нем. По мере увеличения объема жидкости увеличивается и давление на ленту, а электрическое сопротивление уменьшается.

Подавая напряжение через это сопротивление и измеряя напряжение с ленты, мы можем определить объем в сосуде. Некоторое масштабирование в системе управления требуется для отображения объема в инженерных единицах, но поскольку изменение сопротивления является линейным, мы можем использовать простую формулу y=mx+b. Лента должна находиться в растворе для измерения уровня, поэтому в зависимости от раствора она может быть несовместима с материалами, из которых изготовлена лента. Температура также является влияющим на характеристики фактором. Кроме того, резистивная лента обычно не очень длинная, как правило, около 400 мм.

Сопротивление емкости конденсатора

Сопротивление емкости – это один из аспектов поведения конденсатора в электрической цепи. Рассмотрим, как сопротивление емкости влияет на работу цепей и как его можно оценить.

Сопротивление емкости и его характеристики:

1. Неидеальность конденсатора. В реальных условиях конденсатор имеет не только емкость, но и сопротивление, называемое сопротивлением емкости.
2. Фазовый сдвиг. Сопротивление емкости вызывает фазовый сдвиг между током и напряжением на конденсаторе. Ток опережает напряжение на 90 градусов.

Влияние на работу цепей:

• Временные характеристики. Сопротивление емкости может влиять на временные характеристики цепей, например, на задержку в переходных процессах.
• Фильтрация. В некоторых случаях сопротивление емкости используется для фильтрации высокочастотных шумов, так как оно позволяет иметь больший импеданс для высоких частот.

Методы оценки сопротивления емкости:

1. Анализ временных характеристик. Измерение временных задержек и фазового сдвига между током и напряжением может помочь определить сопротивление емкости.
2. Симуляция в программных средах. С использованием специализированных программ можно моделировать поведение цепей с учетом сопротивления емкости.

Ограничения и применение:

• Влияние на высоких частотах. Сопротивление емкости играет более существенную роль на высоких частотах, влияя на характеристики высокочастотных схем.
• Учет в конструкции. При проектировании электронных устройств необходимо учитывать сопротивление емкости для точного предсказания и коррекции их работы.

Окончание. Сопротивление емкости – важный аспект поведения конденсатора, который может влиять на работу электрических цепей и электронных устройств. Понимание и оценка этого параметра помогают создавать более точные и эффективные системы.

Последовательное и параллельное соединение конденсаторов

Конденсаторы можно соединять последовательно или параллельно, получая набор с новыми характеристиками.

Параллельное соединение

Если соединить конденсаторы параллельно, то общая ёмкость получившейся батареи равна сумме всех емкостей её составляющих. Если батарея состоит из одинаковых по конструкции конденсаторов, это можно рассматривать, как сложение площади всех пластин. При этом напряжение на каждом элементе батареи будет одинаковым, а заряды сложатся. Для трех параллельно соединенных конденсаторов:

• U=U₁=U₂=U₃;
• q=q₁+q₂+q₃;
• C=C₁+C₂+C₃.

Последовательное соединение

При последовательном соединении заряды каждой ёмкости будут одинаковыми:

q₁=q₂=q₃=q

Общее напряжение распределяется пропорционально емкостям конденсаторов:

• U₁=q/ C₁;
• U₂=q/ C₂;
• U₃= q/ C₃.

Если все конденсаторы одинаковые, то на каждом падает равное напряжение. Общая ёмкость находится как:

С=q/( U₁+U₂+U₃), отсюда 1/С=( U₁+U₂+U₃)/q=1/С₁+1/С₂+1/С₃.

Как измерить ёмкость конденсатора мультиметром

Чтобы произвести такую операцию, необходим прибор с режимом измерения емкости (часто помечается как С или Сх). Он должен иметь сопротивление, превышающее 2 килоом. Перед замерами надо произвести разрядку контактов устройства. Для этого подойдет отвертка с рукоятью, покрытой изоляционным материалом (например, прорезиненной). Нужно взять инструмент за рукоятку и дотронуться до контактов, после этого они замкнутся. Затем нужно подержать конденсатор обесточенным около получаса, чтобы он полностью разрядился.

Важно! При неисправности емкостной радиодетали измерительный прибор покажет бесконечное значение и начнет издавать пищащие звуки. Проверке нельзя подвергать устройства, имеющие проколы или выпуклости на корпусе – такие конденсаторы непригодны к эксплуатации

Электрическую цепь отключают от питания. После этого надо убедиться в его отсутствии, приставив щупы к поставщику при предварительно установленной программе измерения напряжения. Нужно, чтобы параметр имел нулевое значение.

Измерительный прибор ставят в режим измерения емкостного параметра. При использовании прибора с несколькими интервалами настроек выбирают тот, что подойдет с большей вероятностью (ориентируясь на данные маркировки). Если есть кнопка Rel, ее используют для освобождения щупов от емкостной нагрузки. Щупы ставят к выводам детали, строго соблюдая поляризацию. Если после ожидания экран сообщает о перегруженности, емкость слишком велика для идентификации этим прибором, либо надо выбрать другой интервал.

Измерение мультиметром

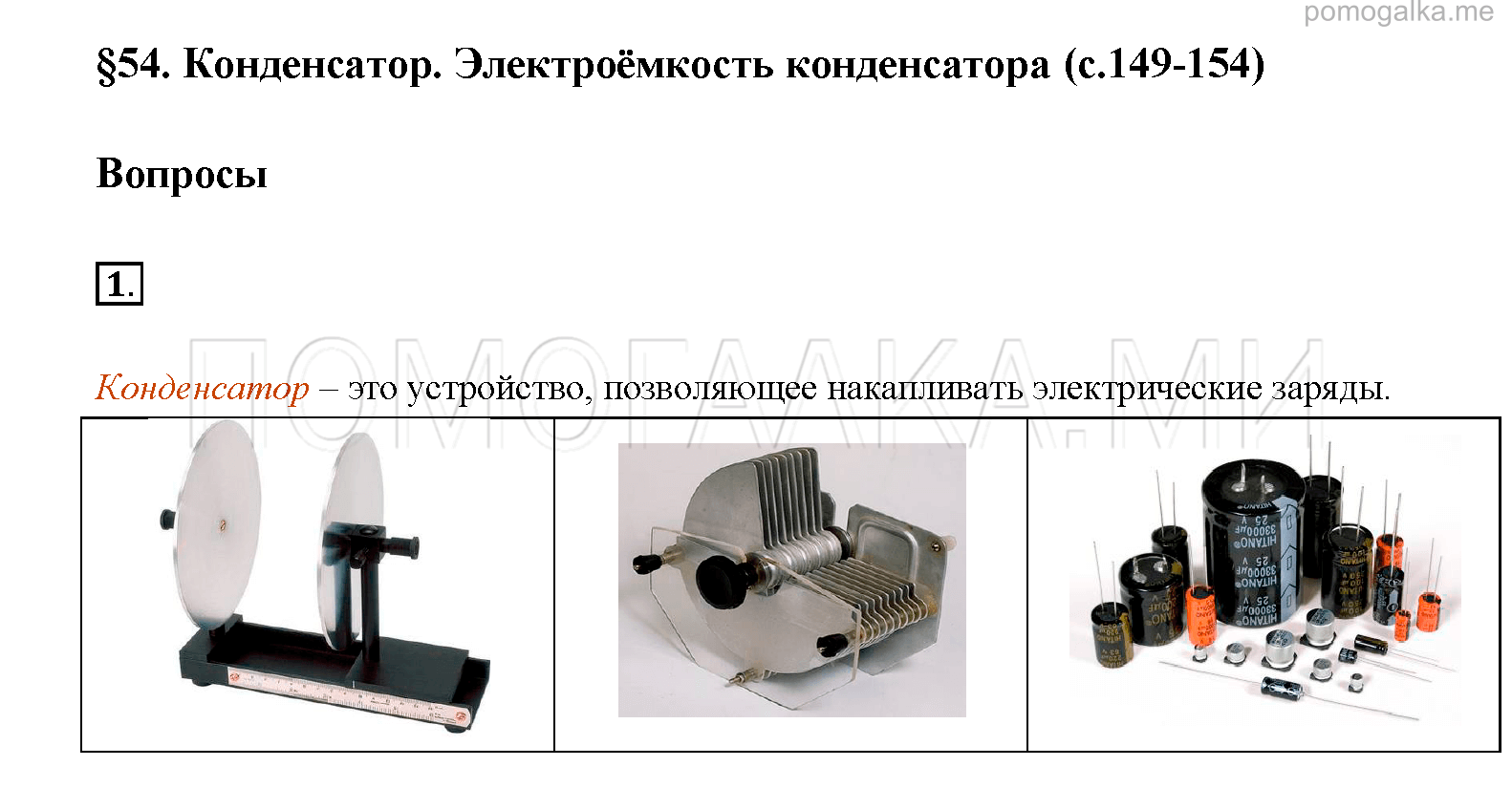

Конденсатор

Чтобы экспериментально определить электроемкость проводника, как и его потенциал, нужно создать условия, исключающие влияние всех окружающих тел, которые, влияя па тело, изменяют его потенциал и электроемкость.

Это утверждение можно проверить опытом.
Укрепим на стержне электрометра металлический шар и сообщим ему определенный заряд. Стрелка прибора отклонится от положения равновесия и покажет определенное значение потенциала относительно земли.

Поднесем к шару металлическую пластину, соединенную проводником с землей (рис. 1.32).

Pиc. 132. Заземленная металлическая пластина влияет на электроемкость шара

Показания стрелки электрометра уменьшатся. Поскольку заряд шара в опыте не изменялся, то уменьшение потенциала свидетельствует об увеличении электроемкости шара. Изменение потенциала и соответственно электроемкости шара будет наблюдаться и в случае изменения расстояния между шаром и пластиной.

Таким образом, определяя электроемкость тела, необходимо учитывать также наличие окружающих тел. Поскольку на практике это сделать трудно, то применяют систему из двух или более проводников произвольной формы, разделенных диэлектриком. В этом случае электрические свойства такой системы проводников и диэлектрика не зависят от окружающих тел. Такую систему называют конденсатором. Простейшим для изучения и расчетов является конденсатор из двух металлических пластин, разделенных диэлектриком.

Электроемкость конденсатора, в отличие от обособленного тела, определяется по разности потенциалов между пластинами:

где Q — заряд одной пластины; (φ_l— φ₂) и ∆φ — разность потенциалов между пластинами.

Слово конденсатор обозначает накопитель. В электричестве понимают как «накопитель электрических зарядов».

Пример:

Какую электроемкость имеет конденсатор, если на его обкладках накапливается заряд 50 нКл при разности потенциалов 2,5 кВ?

Дано:Q = 50 нКл,Аφ = 2,5 кВ.	Решение Используем формулу емкости конденсатора:
С-?

Подставим значения физических величин:

Ответ: электроемкость данного конденсатора 20 пФ.

Первый конденсатор был создан в 1745 г. голландским ученым Питером ван Мушенбруком, профессором Лейденского университета. Проводя опыты по электризации различных тел, он опустил проводник от кондуктора электрической машины в стеклянный графин с водой (рис. 1.33).

Питер ван Мушенбрук (1692-1781) — голландский физик; работы посвящены электричеству, теплоте, оптике; изобрел первый конденсатор — лейденскую банку и провел опыты с ней.

Pиc. 133. Из истории открытия простейшего конденсатора лейденской банки

Случайно коснувшись пальцем этого проводника, ученый ощутил сильный электрический удар. В дальнейшем жидкость заменили металлическими проводниками, укрепленными на внутренней и внешней поверхностях банки. Такой конденсатор назвали лейденской банкой. В таком первозданном виде она использовалась в лабораториях более 200 лет.

Более совершенные конденсаторы применяются в современной электротехнике и радиоэлектронике. Их можно найти в преобразователях напряжения (адаптерах), питающих постоянным электрическим током электронные приборы, в радиоприемниках и радиопередатчиках как поставные части колебательных контуров. Они применяются практически во всех функциональных узлах электронной аппаратуры. В фотовспышках конденсаторы накапливают большие заряды, необходимые для действия вспышки.

В электротехнике конденсаторы обеспечивают необходимый режим работы электродвигателей, автоматических и релейных приборов, линий электропередач и т. п.

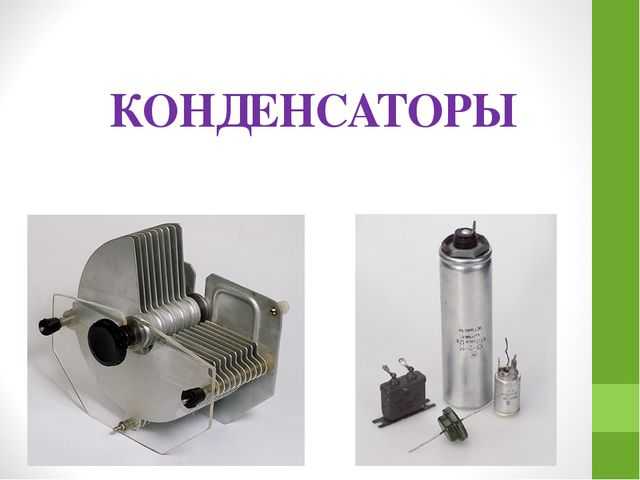

Во многих широкодиапазонных радиоприемниках конденсаторы переменной емкости (рис. 1.34) позволяют плавно изменять собственную частоту колебательного контура н процессе поиска передачи определенной радиостанции.

Рис. 134. Конденсатор переменной емкости с воздушным диэлектриком

Весьма распространены конденсаторы варикапы, электроемкость которых можно изменять электрическим способом. Конструктивно они весьма схожи с полупроводниковыми диодами.

Конденсаторы могут быть плоскими, трубчатыми, дисковыми. В качестве диэлектрика в них используют парафинированную бумагу, слюду, воздух, пластмассы, керамику (рис. 1.35).

Рис. 1.35. Различные типы конденсаторов

Искусственно созданные диэлектрические материалы позволяют создавать конденсаторы больших емкостей при небольших размерах.

Информация о конденсаторах

Конденсатор — радиодеталь, предназначенная для накопления электрической энергии. Они бывают двух видов:

1. Постоянными.
2. Переменными.

Первые обладают постоянным значением электрической емкости, которая не изменяется с течением времени или в результате воздействия любого характера (механическое, термическое, электрическое). Как правило, при проектировании электрической цепи необходимо точно рассчитывать значение радиоэлемента.

Ко второй группе относятся устройства, обладающие переменной емкостной характеристикой. Регулировка осуществляется механическим или электрическим способом. В первом случае у конденсатора вынесена специальная ручка, предназначенная для уменьшения или увеличения емкостей. Они в основном применяются в радиоакустике для настройки контуров.

Элементы с электронной регулировкой называются варисторами. Их емкость зависит от поданной на них величины напряжения. Однако конденсаторы по типу подключаемого тока также классифицируются на две группы. К ним относятся следующие:

1. Переменные.
2. Электролитические (постоянная составляющая).

Первые в основном выполняют роль фильтров, которые поглощают различные колебания волны переменного тока, влияющие пагубно на устройства. Кроме того, для компенсации полного импеданса в сети (совокупность активного и реактивного сопротивлений) иногда необходимо уменьшать значение емкостного сопротивления. Последнее негативно влияет на электродвигатели, трансформаторы и другие устройства, состоящие из элементов индуктивности.

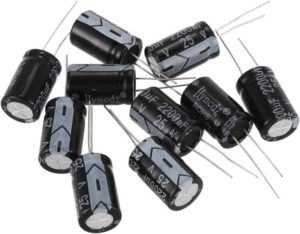

Однако наиболее часто применяются конденсаторы электролитического типа. Это связано с тем, что практически вся аппаратура питается только постоянным током. Для накопления заряда необходимо использовать элементы для постоянного тока.

Следует отметить, что при их монтаже в электрическую схему необходимо строго соблюдать полярность. В противном случае радиоэлемент может взорваться. При этом может выйти из строя самые незащищенные и дорогостоящие элементы (транзисторы, симисторы, интегральные микросхемы и т. д. ).

Конструкция элемента

Конденсатор — радиоэлемент, состоящий из нескольких компонентов. К ним относятся следующие:

1. Корпус.
2. Два электрода.
3. Прокладка.
4. Выводы.

Корпус предназначен для защиты электродов от механических воздействий и электрических помех, влияющих на емкость. Кроме того, на него наносится специальная маркировка, по которой можно получить информацию о технических характеристиках устройства.

Для увеличения емкости два электрода изготавливаются из фольги. Последняя сматывается в виде цилиндра в два слоя, между которыми располагается диэлектрик — материал (прокладка), не пропускающий электроток. Для подключения в электрическую схему к электродам прикрепляются два вывода. Их называют «ножками».

Определение характеристик

Для использования конденсатора в цепи нужно знать его основные технические характеристики. К ним относятся следующие:

1. Емкость.
2. Напряжение пробоя.

Первая является основной, поскольку этот радиоэлемент используется для накопления заряда. Однако устройства, рассчитанные на низкие токи и напряжения, могут выйти из строя при повышенном параметре емкости. Например, компьютерная техника. В ней все рассчитано, и малейшее превышение заряда может не открыть необходимый транзистор.

Однако не во всех устройствах пристального внимания заслуживает параметр емкости. Иногда ключевой момент представлен напряжением пробоя. Например, в блоках питания конденсаторы используются в качестве фильтрующих элементов. Проектировщики радиоаппаратуры используют только расчетные значения характеристик.

Например, со сглаживанием пульсаций тока после диодного моста легко справляется конденсатор емкостью 1000 мкФ и напряжением (U) 25 В. Однако допускается использовать радиодеталь с завышенными параметрами, т. е. С=2200 мкФ и U=50 В.

Однако не во всех случаях можно определить характеристики конденсатора. Иногда маркировка может быть стерта. Она может измеряться при помощи специального прибора — мультиметра. Однако в нем должна поддерживаться эта функция. Этот способ обладает существенным недостатком — им невозможно измерять радиокомпоненты большой емкости, поскольку кроны будет недостаточно для полной зарядки элемента (источник питания мультиметра — крона).

Таким образом, каждый проводник электрического тока обладает емкостной характеристикой, способной накапливать электрический заряд. На этом принципе построены конденсаторы, без которых не будет работать ни одна современная аппаратура.

Маркировка на конденсаторах

Знать характеристики электронных приборов требуется для точной и безопасной работы.

Определение ёмкости конденсатора включает измерение величины приборами и чтение маркировки на корпусе. Обозначенные значения и полученные при измерениях отличаются. Это вызвано несовершенством производственных технологий и эксплуатационным разбросом параметров (износ, влияние температур).

На корпусе указана номинальная емкость и параметры допустимых отклонений. В бытовых устройствах используют приборы с отклонением до 20%. В космической отрасли, военном оборудовании и в автоматике опасных объектов разрешают разброс характеристик в 5-10%. Рабочие схемы не содержат значений допусков.

Номинальная емкость кодируется по стандартам IEC — Международной электротехнической комиссии, которая объединяет национальные организации по стандартам 60 стран.

Стандарт IEC использует обозначения:

1. Кодировка из 3 цифр. 2 знака в начале — количество пФ, третий — число нулей, 9 в конце — номинал меньше 10 пФ, 0 спереди — не больше 1 пФ. Код 689 — 6,8 пФ, 152 — 1500 пФ, 333 — 33000 пФ или 33 нФ, или 0,033 мкФ. Для облегчения чтения десятичная запятая в коде заменяется буквой «R». R8=0,8 пФ, 2R5 — 2,5 пФ.
2. 4 цифры в маркировке. Последняя — число нулей. 3 первых — величина в пФ. 3353 — 335000 пФ, 335 нФ или 0,335 мкФ.
3. Использование букв в коде. Буква µ — мкФ, n — нанофарад, p — пФ. 34p5 — 34,5 пФ, 1µ5 — 1,5 мкФ.
4. Планерные керамические изделия кодируют буквами A-Z в 2 регистрах и цифрой, обозначающей степень числа 10. K3 — 2400 пФ.
5. Электролитические SMD приборы маркируются 2 способами: цифры — номинальная емкость в пФ и рядом или во 2 строчке при наличии места — значение номинального напряжения; буква, кодирующая напряжение и рядом 3 цифры, 2 определяют емкость, а последняя — количество нулей. А205 значит 10 В и 2 мкФ.
6. Изделия для поверхностного монтажа маркируются кодом из букв и чисел: СА7 — 10 мкФ и 16 В.
7. Кодировки — цветом корпуса.

Маркировка IEC, национальные обозначения и кодировки брендов делают запоминание кодов бессмысленным. Разработчикам аппаратуры и мастерам-ремонтникам требуются справочные источники.

Виды конденсаторов

Между обкладками конденсатора могут быть помещены разнообразные диэлектрики. В зависимости от природы этого диэлектрика конденсаторы разделяют на несколько видов: с твердым, жидким и газообразным диэлектриком.

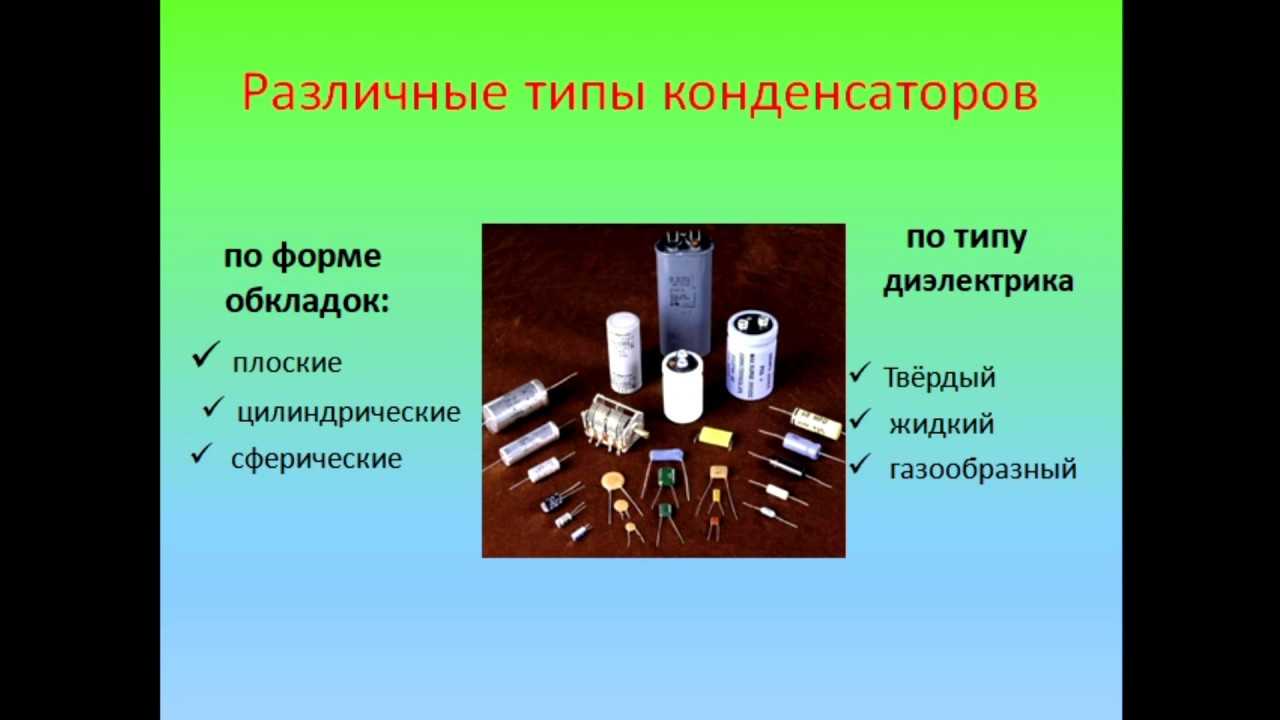

Также существует классификация и по форме обкладок. Конденсаторы бывают плоские, цилиндрические, сферические (рисунок 12) и др.

Рисунок 12. Виды конденсаторов по форме обкладок

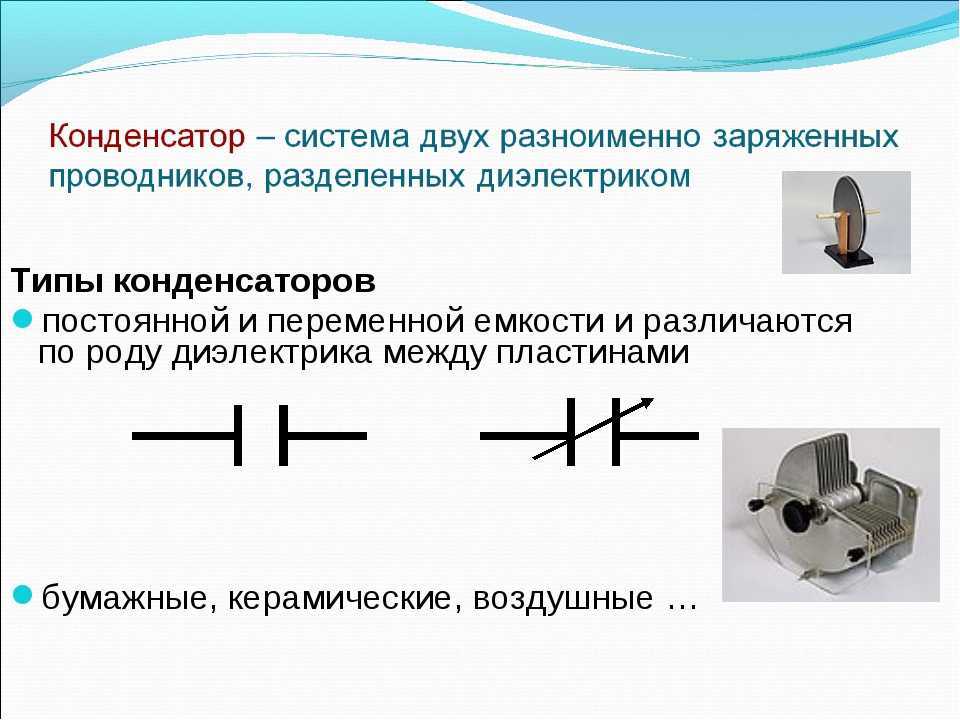

Конденсаторы бывают с постоянной емкостью и с переменной емкостью. В последних можно регулировать параметры, от которых зависит емкость — ширину пластин и расстояние между ними.

На данный момент существует огромное разнообразие конденсаторов (рисунок 13). Многие из них носят названия, происходящие от названий материалов, составляющих их: слюдяные, керамические, алюминиевые электролитические, танталовые электролитические, конденсаторы на полимерной пленке.

Рисунок 13. Современные конденсаторы

{"questions":,"answer":}}}]}

Величина и значение потери у конденсатора

Ток утечки конденсатора – критический фактор для использования, особенно если его применяют для силовой электроники. Потеря напрямую завязана со свойствами диэлектрика.

Через изолятор всегда будет проходить ток, меньший или больший в зависимости от свойств диэлектрика и теряться энергия. Кроме изолирующих способностей диэлектрика на ток утечки влияют факторы:

• температура окружающего пространства;
• срок годности конденсатора без напряжения, температура;
• величина тока утечки прямо пропорциональна приложенному к обкладкам напряжению.

При этом этапе окислительный слой заново накапливается и восстанавливает работоспособность конденсатора.

Конденсаторы с переменной емкостью

Как определить полярность конденсатора

Изначально людям хватало описанных выше конденсаторов из пары пластин. Затем этот прибор получил своё развитие. Начали появляться устройства в виде шаров, дисков и цилиндров. Это было необходимо для того, чтобы повысить ёмкость конденсатора C, ведь она в первую очередь связана с площадью обкладок S и расстоянием между ними d. Это наглядно видно из формулы. По ней выполняется расчёт ёмкости конденсатора.

Ёмкость конденсатора

Эти нестандартные геометрические формы со временем перестали удовлетворять потребностям экспериментаторов. Поэтому были разработаны новые приборы с переменной ёмкостью. Они имеют подвижные пластины. Это позволяет легко менять площадь их взаимного пересечения, тем самым влияя на величину ёмкости конденсатора. Самый распространённый и всем знакомый пример данного электронного прибора – это колебательный контур в радио. Все люди хотя бы раз подстраивали приёмник. Именно эта «крутилка» есть переменный конденсатор. При ее вращении изменяется ёмкость, соответственно, резонансная частота колебательного контура радиоприёмника. Это, в свою очередь, настраивает радио на другую станцию.

Внешний вид переменного конденсатора

Метод баллистического гальванометра.

а затем и ис Рис. 23. Схема для измерения емкости амперметром, вольтметром и ваттметром. Рис. 24. Схема для измерения емкости баллистическим гальванометром.
Если переключатель П\ и Яг (рис. 24) установить в положение I, то образцовый конденсатор С0 получит заряд Qv=UiC0, где Ui — показания вольтметра. Если перевести переключатель П-л в положение 2, то конденсатор Со разрядится и через баллистический гальванометр пройдет заряд Q0=U1C0=C0ai=C^uu где ai — угол отклонения подвижной части гальванометра.
Баллистическая постоянная гальванометра Если при положении 1 переключателя П2 и положении 2 переключателя П1 поднять напряжение до величины Uz, то испытуемый конденсатор получит заряд Если перебросить нож переключателя П2 из положения 1 в положение 2, конденсатор разрядится через гальванометр, т. е. через него пройдет заряд и подвижная часть его будет отброшена на угол az- Рис. 25. Схемы измерения емкости трехфазных конденсаторов. а — при соединении фаз треугольником; б — при соединении фаз звездой (на обеих схемах стрелки направлены к измерительным приборам).
Измеряемая емкость находится по формуле При измерении этим методом возможны значительные погрешности вследствие остаточного заряда (неполный заряд конденсатора).
Схемы измерения емкости конденсаторов. Измерение емкости однофазных конденсаторов любым из вышеприведенных методов дает непосредственную величину емкости конденсатора без каких-либо пересчетов. Полученные замеры емкости трехфазных конденсаторов требуют соответствующего пересчета для перехода к емкости фазы. На рис. 25 приведены схемы измерения емкости трехфазных конденсаторов. По схеме на рис. 25, а измеряется (при соединении фаз треугольником) емкость Ci-zs между зажимами I и соединенными вместе зажимами 2 и 3, а по схеме па рис. 25,6 (при соединении фаз звездой) — емкость Ci_2 между зажимами I и 2.
Для каждого трехфазного конденсатора необходимо произвести три измерения между различными сочетаниями выводов, после чего можно найти емкость каждой фазы конденсатора по формулам: б) для трехфазного конденсатора, соединенного звездой, а) для трехфазного конденсатора, соединенного треугольником,
В табл. 3 приведен порядок измерения емкости трехфазных конденсаторов, соединенных в треугольник. Таблица 3
Порядок измерения емкости трехфазных конденсаторов, соединенных в треугольник

Замкнуть накоротко зажимы	Измерить емкость между выводами	Обозначение измеренной емкости
2 к 3	1 — (2 и 3)
1 и 3	2— (I и 3)	Cs_ 13
1 к 2	3 — U и 2)	С 3-12

Из таблицы следует, что при измерении следует поочередно соединять попарно выводы и измерять емкость между ними и третьим выводом. При повторном автоматическом отключении конденсаторной установки от действия реле или перегорания предохранителя включение конденсаторов разрешается только после выявления и устранения причин, вызвавших повторное отключение, с обязательной проверкой емкости каждого конденсатора.
При подключении конденсаторов непосредственно к выводам асинхронных двигателей возможно самовозбуждение последних при отключении от сети и повышение напряжения сверх нормального. Во избежание этого рекомендуется подбирать емкость конденсатора такой величины, чтобы емкостный ток был меньше тока намагничивания двигателя. После испытания напряжением рекомендуется замерить емкость конденсаторов, имеющих последовательное соединение секций, для проверки отсутствия частичного пробоя.
Перед установкой в каркас рекомендуется подобрать однофазные конденсаторы так, чтобы емкость по фазам была равномерной (с точностью до 5%). Конденсаторы в каркас следует располагать так, чтобы маркировочные таблички были видны обслуживающему персоналу.

• Назад
• Вперед

Электрическая емкость конденсатора

Дальнейшие опыты с распределением электричества по поверхности наэлектризованного проводника, проводимые Кулоном и другими естествоиспытателями, позволили установить, что равномерное распределение электричества имеет место только на правильной шаровой поверхности. В общем случае заряд неравномерен и зависит от формы проводника, будучи больше в местах большей кривизны. Отношение количества электричества на части поверхности проводника к величине этой поверхности назвали плотностью (толщиной) электрического слоя. Экспериментально было установлено, что электрическая плотность и электрическая сила особенно велики в местах поверхности, имеющих наибольшую кривизну, особенно на остриях.

Величину, характеризующую зависимость потенциала наэлектризованного проводника от его размеров, формы и окружающей среды, называют электроемкостью проводника и обозначают буквой С. Электроемкость проводника измеряется количеством электричества, необходимым для повышения потенциала этого проводника на единицу:

Будет интересно Что такое плотность тока?

С = q/ϕ.

За единицу электроемкости в системе СИ принимается 1 фарада (1 Ф). Фарадой называется электроемкость проводника, которому для повышения его потенциала на один вольт нужно сообщить один кулон электричества. Электроемкостью, равной 1 Ф, обладал бы шар радиусом 9·10 6 км, что в 23 раза больше расстояния от Земли до Луны. Если проводник соединить с источником электричества определенного потенциала, то проводник получит электрический заряд, зависящий от емкости проводника. Его емкость, а, следовательно, и количество электричества, которым он заряжается, увеличиваются, если приблизить к нему второй проводник, соединенный с землей.

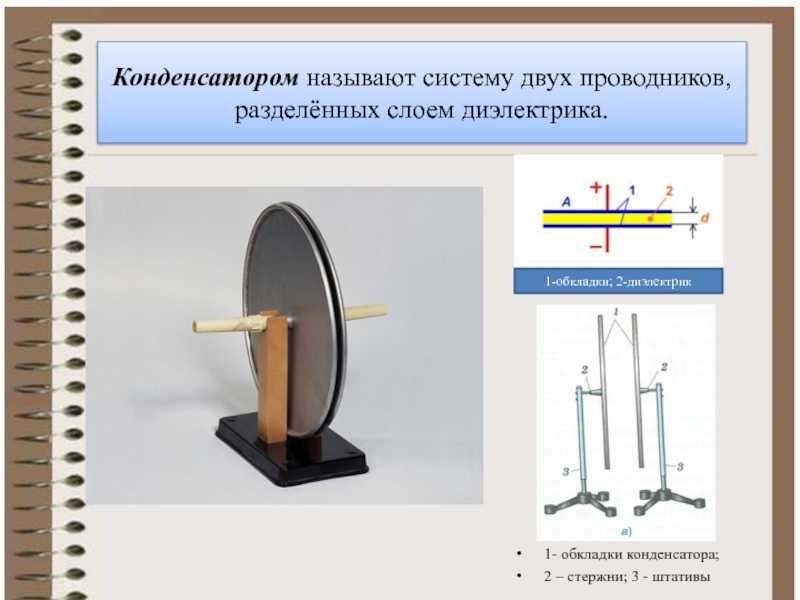

Конструкция, состоящая из двух проводников, разделенных изолятором, с электрическим полем между ними, все силовые линии которого начинаются на одном проводнике, а заканчиваются на другом, была названа электрическим конденсатором. При этом оба проводника называются обкладками, а изолирующая прокладка – диэлектриком. Процесс накопления зарядов на обкладках конденсатора называется его зарядкой. При зарядке на обеих обкладках накапливаются равные по величине и противоположные по знаку заряды.

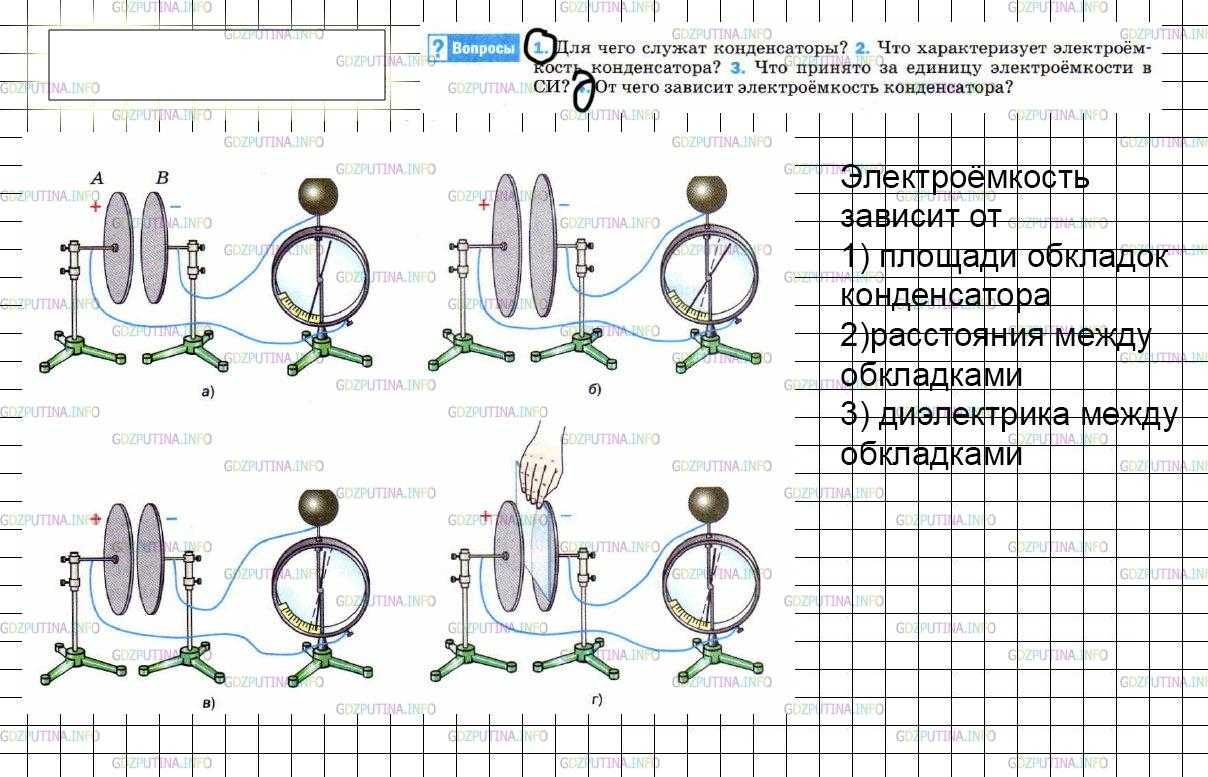

Поскольку электрическое поле заряженного конденсатора сосредоточено в пространстве между его обкладками, то электроемкость конденсатора не зависит от окружающих тел. Электроемкость конденсатора измеряется отношением количества электричества на одной из обкладок к разности потенциалов между обкладками:

С = q/ U.

1 Ф – электроемкость такого конденсатора, который может быть заряжен количеством электричества, равным 1 Кл, до разности потенциалов между обкладками, равной 1 В. Например, электрическая емкость плоского конденсатора в системе СИ определяется по соотношению:

С =εε 0 S/ d, где ε – диэлектрическая проницаемость материала, находящегося между обкладками конденсатора; ε 0 – диэлектрическая проницаемость вакуума; S – величина площади поверхности пластины (меньшей, если они не равны); d – расстояние между пластинами.

Если обкладки заряженного конденсатора соединить проводником, то заряды будут переходить с одной обкладки на другую и нейтрализуют друг друга. Этот процесс называется разрядкой конденсатора. Каждый конденсатор рассчитан на определенное напряжение. Если напряжение между обкладками станет слишком большим, то разрядка может произойти и непосредственно через диэлектрик (без соединительного проводника), т.е. получится пробой диэлектрика.

Будет интересно Что такое клетка Фарадея

Пробитый конденсатор к дальнейшему употреблению не пригоден. Для получения электроемкости нужной величины конденсаторы соединяют в батарею. На практике встречается как параллельное, так и последовательное соединение конденсаторов.

Строение конденсатора.
