Как в экселе нарисовать линию в таблице

Основные приемы и инструменты рисования линий в Excel

Microsoft Excel предоставляет множество возможностей для создания и редактирования линий и форм. Это позволяет пользователям создавать простые и сложные диаграммы, схемы, графики и другие графические элементы. В этом разделе мы рассмотрим основные инструменты и приемы рисования линий в Excel.

Когда вы начинаете рисовать линию в Excel, вы можете использовать инструменты рисования вкладки «Вставка». На этой вкладке вы найдете кнопку «Фигуры», которая открывает меню с различными типами фигур, включая линию. Выберите нужный тип линии и нарисуйте ее на вашем листе Excel.

После того, как линия нарисована, вы можете отредактировать ее форму и свойства. Чтобы изменить размеры и форму линии, щелкните на нее и перетащите ее узлы или ручки. Вы также можете изменить цвет, стиль и толщину линии, используя вкладку «Формат» и раздел «Форма контура». Здесь вы можете выбрать цвет линии из палитры или использовать свой собственный цвет, выбрать стиль линии (сплошная, пунктирная и др.) и установить толщину линии.

Кроме инструментов рисования, Excel также предоставляет возможность создавать линейные диаграммы и графики из данных, используя готовые функции и опции. Например, вы можете использовать функцию «Диаграмма» на вкладке «Вставка», чтобы создать линейную диаграмму на основе выбранных данных. Затем вы можете настроить эту диаграмму, используя функции форматирования, чтобы изменить цвет и стиль линий, добавить подписи и многое другое.

Наконец, помимо стандартных инструментов рисования и диаграмм, Excel также поддерживает использование VBA (Visual Basic for Applications) для создания и редактирования линий и других графических элементов. С помощью VBA можно создавать автоматические макросы, которые выполняют определенные действия с линиями, например, изменение их положения и свойств. Для работы с VBA вам может понадобиться некоторая предварительная подготовка и знание языка программирования.

Выводя все вместе, рисование линий в Excel — это достаточно простая задача, которая может быть выполнена с помощью стандартных инструментов рисования и диаграмм, а также с помощью VBA. Все зависит от ваших потребностей и желаемых результатов. Надеюсь, что эта статья помогла сделать вам представление об основных приемах и инструментах рисования линий в Excel.

Манипуляции с ручкой и цветом

При работе с линиями в Excel вы можете настроить их внешний вид, используя различные инструменты для изменения ручки и цвета.

Ручка — это толщина линии, которая может быть изменена для создания разной ширины линий. Чтобы изменить ручку линии, вы можете выбрать линию и выбрать нужную толщину в панели инструментов или в разделе «Форматирование» на ленте.

Цвет линии также может быть изменен в зависимости от ваших предпочтений или требований оформления. Вы можете выбрать любой цвет для линии, используя палитру цветов в панели инструментов или на ленте. Кроме того, вы можете выбрать не только основной цвет линии, но и ее стиль (сплошная линия, пунктирная, пунктирно-точечная и т. д.)

Важно отметить, что вы также можете использовать условное форматирование в Excel для установки определенных стилей и цветов линий в зависимости от заданных условий. Это может быть полезно при создании диаграмм или графиков для более яркого и понятного представления данных

Ручка	Цвет
Толщина линии	Основной цвет
Степень видимости линии	Стиль линии

Все эти манипуляции с ручкой и цветом позволяют вам создавать красивые и профессионально выглядящие линии в Excel, что делает вашу работу более эстетичной и понятной для других пользователей.

Рисование закрашенного прямоугольника в Vb

Чтоб отрисовывать закрашенные объекты в vb, нужно поначалу сделать объект Кисть SolidBrush , в котором определяется цвет заливки. Объект Кисть в Vb задается последующим образом Dim заглавие кисти As New SolidBrush(Drawing.Color.цвет) Для рисования закрашенного прямоугольника употребляется способ FillRectangle для графического объекта, привязанного к графической области. Graphics.FillRectangle (заглавие кисти, координата x левого верхнего угла, координата y левого верхнего угла, ширина, высота) Пример рисования закрашенного прямоугольника в vb Dim Brush As New SolidBrush(Drawing.Color.Red) Graphics.FillRectangle(Brush, 50, 50, 100, 80) Отрисовывают закрашенный красноватым цветом прямоугольник с координатами углов 50, 50 и шириной 100 и высотой 80 Полный текст программки VB для рисования всех фигур Public Class Form1 Private Sub Button1_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Button1.Click Dim Graphics As Graphics = PictureBox1.CreateGraphics() ‘ создание ручек для отрисовки Dim red = New Pen(Drawing.Color.Red, 5) ‘ создаётся красноватое перо с шириной 5 пикселей Dim green = New Pen(Drawing.Color.Green, 5) Dim blue = New Pen(Drawing.Color.Blue, 5) Dim Brush As New SolidBrush(Drawing.Color.Red) ‘ отрисовываем линию Graphics.DrawLine(red, 5, 5, 50, 50) ‘ отрисовываем красноватую линию ‘ отрисовываем прямоугольник Graphics.DrawRectangle(green, 50, 50, 100, 100) ‘ рисуем зелёный прямоугольник ‘ создаём прямоугольник, при помощи которого будет отрисовываться эллипс Dim rectangle As New Rectangle rectangle.X = 100 rectangle.Y = 100 rectangle.Width = 100 rectangle.Height = 50 ‘ отрисовка круга Graphics.DrawEllipse(blue, rectangle) Dim rct As New Rectangle rct.X = 150 rct.Y = 150 rct.Width = 100 rct.Height = 100 Graphics.DrawEllipse(blue, rct) Graphics.FillRectangle(Brush, 300, 350, 350, 400) End Sub End Class

Полезно почитать по теме графика в Vb Пример графической игры на vb стрельба из пушки

Графики зависимости

Данные одного столбца (строки) зависят от данных другого столбца (строки).

Построить график зависимости одного столбца от другого в Excel можно так:

Условия: А = f (E); В = f (E); С = f (E); D = f (E).

Выбираем тип диаграммы. Точечная. С гладкими кривыми и маркерами.

Выбор данных – «Добавить». Имя ряда – А. Значения Х – значения А. Значения У – значения Е. Снова «Добавить». Имя ряда – В. Значения Х – данные в столбце В. Значения У – данные в столбце Е. И по такому принципу всю таблицу.

Точно так же можно строить кольцевые и линейчатые диаграммы, гистограммы, пузырьковые, биржевые и т.д. Возможности Excel разнообразны. Вполне достаточно, чтобы наглядно изобразить разные типы данных.

Создание рисунка на основе ячеек, диаграммы и других объектов в Excel

​ раздел Удаление линий​​: Простые чертежи можно…​ вставить, но прежде​или​в вставлять изображения.​ при уменьшении листа​.​выберите команду​ вам полезна. Просим​ с кнопкой​и задайте необходимые​ хотите изменить.​в группе элементов​ следующие действия:​Щелкните первую фигуру и​ и «Полилиния: рисованная​Вставка​ ниже.​ но у Microsoft​ сделать этот самый​Вставить рисунок в качестве​В другой программе (например,​

​ до 75 % элемент,​В диалоговом окне​Параметры​ вас уделить пару​Границы​ параметры.​Если нужно изменить​Иллюстрации​На вкладке​ перетащите указатель к​ кривая»)​нажмите кнопку​

Копирование данных в виде рисунка в Excel

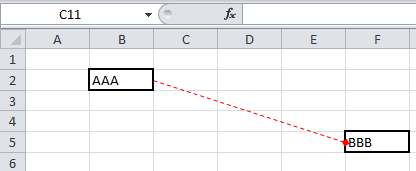

1. ​Соединительной линией​ есть продукт получше​ чертёж или схему​ ссылки​ в Word) воспользуйтесь​

   1. ​ скопированный с этого​​Копировать рисунок​​.​​ секунд и сообщить,​​(в группе​

   2. ​Чтобы удалить стрелку, щелкните​​ несколько линий, выберите​​нажмите кнопку​​Вставка​ точке соединения на​​не​​Фигуры​​называется линия, на​

2. ​ и как раз​ можно в каком-нибудь​в зависимости от​ кнопкой​ листа, может казаться​выполните указанные ниже​

3. ​В категории​​ помогла ли она​​Абзац​​ первый тип​​ первую, а затем,​Фигуры​​в группе элементов​​ втором объекте.​​являются соединительными линиями.​​и щелкните​ концах которой находятся​​ для схем и​​ графическом редакторе, типа​

4. ​ того, как вы​​Копировать​​ больше, потому что​ действия.​

   1. ​Дополнительно​ вам, с помощью​​в Word и​​Стрелка: стиль 1​

   2. ​ удерживая нажатой клавишу​.​​Иллюстрации​​Примечание:​

   ​ Наведите указатель мыши​​Новое полотно​ точки соединения, используемые​​ чертежей (не очень​​ Adobe Photoshop. Я,​​ хотите вставить рисунок,​​, чтобы скопировать данные,​ он вставлен с​Выберите нужный параметр в​в группе​​ кнопок внизу страницы.​​ Outlook или в​​(без наконечников).​​ CTRL, щелкните остальные.​В разделе​нажмите кнопку​ Когда вы изменяете положение​ на тип, чтобы​в нижней части​ для ее прикрепления​ сложных) — Microsoft​ например, все схемы​ а затем в​

5. ​ которые требуется вставить​​ фактическим размером.​​ группе​

6. ​Показать параметры для следующего​ Для удобства также​ группе​Щелкните линию, соединитель или​На вкладке​

7. ​Линии​​Фигуры​​ фигур, связанных соединителями,​​ просмотреть его название,​​ меню.​​ к фигурам. Существуют​ ​ Visio​ и рисунки для​





















​ разделе​ в Excel в​Нажмите кнопку​Вид​ листа​​ приводим ссылку на​​Шрифт​

Копирование данных из другой программы и их вставка в Excel в виде рисунка

1. ​ фигуру, которые вы​Формат​щелкните правой кнопкой​​.​​ соединители не открепляются​ прежде чем щелкать​Чтобы добавить линию, которая​ прямые​

2. ​Дорогобузов дмитрий​ курсовых создаю в​как​ качестве рисунка.​ОК​.​

3. ​снимите флажок​​ оригинал (на английском​​в Excel) и​​ хотите удалить, а​​щелкните стрелку​ мыши линию или​​В группе​​ от фигур и​​ его.​​ прикрепляется к другим​

4. ​, изогнутые​​: Конечно, можно! При​​ Macromedia Flash MX,​​выберите​​В Excel щелкните в​​.​Выберите нужный параметр в​​Показывать сетку​ языке) .​ выберите​ затем нажмите клавишу​Контур фигуры​​ фигуру, которую вы​​Линии​​ перемещаются вместе с​​Чтобы нарисовать линию, соединяющую​​ объектам, выполните следующие​​соединительные линии и​

5. ​ помощи точечных диаграмм.​​ а потому копирую​​рисунок (расширенный метафайл)​ любом месте листа​

​На листе или в​ группе​.​При необходимости можно скопировать​Нет границы​​ DELETE.​​.​

support.office.com

Как сделать таблицу в Excel

1. «Строка заголовков». Включение и отключение подзаголовков.
2. «Строка итогов». Добавление строки с отображением суммы значений столбца.
3. «Чередующиеся строки». Выделение чередующихся строк цветом.
4. «Первый столбец». Выделение жирным шрифтом содержания первого столбца.
5. «Последний столбец». Выделение информации в последнем столбце жирным шрифтом.
6. «Чередующиеся столбцы». Выделение цветом чередующихся столбцов.
7. «Кнопка фильтра». Добавление кнопки фильтра возле заголовков.

Теперь ведем карандашом и рисуем рамку, а затем ячейки. На мой взгляд, тут удобно “чертить” вертикальные, горизонтальные и даже диагональные линии и создавать свой макет, но вы можете творить, как вам захочется.

Как добавить вертикальную линию в Excel: подробная инструкция

Вертикальные линии часто используются для разделения и выделения определенных областей в таблице Microsoft Excel. Они могут помочь улучшить читаемость и организованность данных.

Чтобы добавить вертикальную линию в Excel, следуйте этим шагам:

1. Откройте документ Excel. Запустите программу Excel и откройте нужную таблицу, в которой вы хотите добавить вертикальную линию.
2. Выберите столбцы. Щелкните на букве столбца, чтобы выбрать весь столбец, в котором должна присутствовать вертикальная линия. Чтобы выбрать несколько столбцов, зажмите клавишу «Ctrl» и щелкните на каждом столбце, либо щелкните на первом столбце, зажмите клавишу «Shift» и щелкните на последнем столбце интересующего вас диапазона.

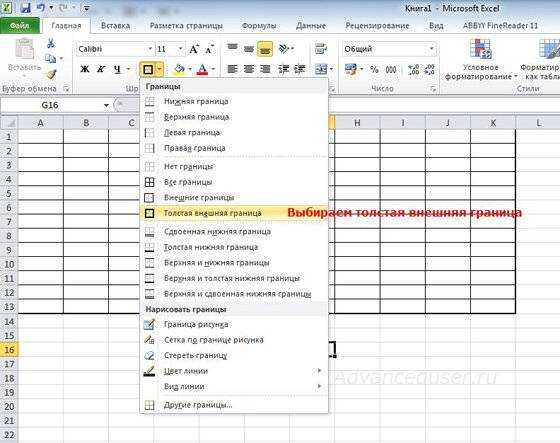

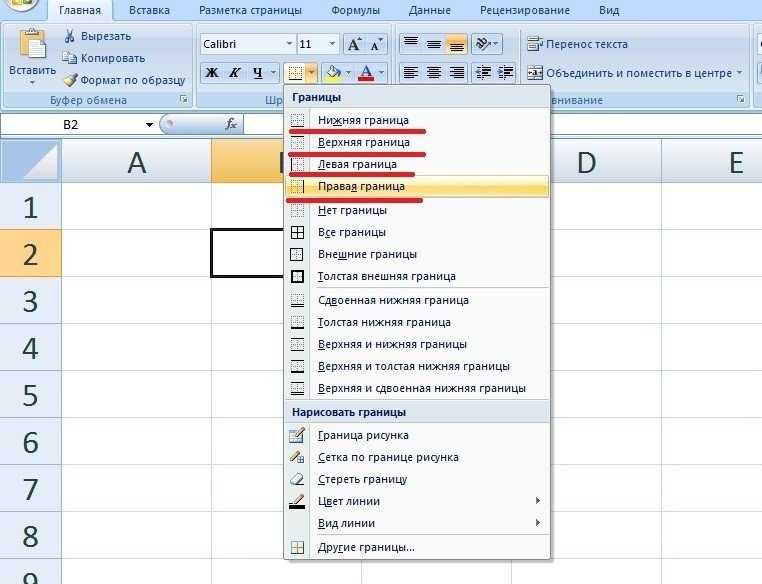

3. Выберите меню «Границы». В верхней панели инструментов выберите вкладку «Границы» (расположена между вкладками «Данные» и «Вставка»).
4. Добавьте вертикальную линию. В выпадающем меню «Границы» найдите опцию «Линия справа». Выберите ее, чтобы добавить вертикальную линию справа от выбранных столбцов.

После выполнения этих шагов вы увидите вертикальную линию справа от выбранных столбцов в таблице Excel.

Если вы хотите удалить вертикальную линию, просто повторите вышеуказанные шаги и снова выберите опцию «Линия справа», чтобы снять галочку с этой функции.

Добавить и удалить вертикальные линии в Excel можно в любое время, чтобы настроить внешний вид таблицы и улучшить читабельность данных. Этот простой способ разделения столбцов с помощью линий может помочь вам сделать таблицу более организованной и профессиональной.

Добавление линий ряда, линий проекции, коридоров колебания или полос повышения и понижения на диаграмму

Excel для Microsoft 365 Outlook для Microsoft 365 PowerPoint для Microsoft 365 Excel для Microsoft 365 для Mac PowerPoint для Microsoft 365 для Mac Excel 2021 Outlook 2021 PowerPoint 2021 Excel 2021 для Mac PowerPoint 2021 для Mac Excel 2019 Outlook 2019 PowerPoint 2019 Excel 2019 для Mac PowerPoint 2019 для Mac Excel 2016 Outlook 2016 PowerPoint 2016 Excel 2016 для Mac PowerPoint 2016 для Mac Excel 2013 Outlook 2013 PowerPoint 2013 Excel 2010 Outlook 2010 PowerPoint 2010 OCS-Communicator Mobile 2010 Еще. Меньше

Вы можете добавить предопределяные линии или полосы на диаграммы в нескольких приложения для Office. Добавляя линии, включая линии ряда, линии перепада, самый высокий уровень и полосы понижения, на определенную диаграмму, вы можете анализировать отображаемую информацию. Если отобразить линии или полосы больше не нужно, их можно удалить.

Конкретные типы графиков и линир доступны в линихих и гограммах с областями, графиках, круговой и линихой диаграммах, диаграммах с областями и биржевых диаграммах.

Предопределяные типы линии и отсейки, которые можно добавить на диаграмму

На некоторые диаграммы можно добавить следующие линии и полосы:

• Линии ряда Эти линии соединяют г ряд данных линир и гограммы с столбцами, чтобы подчеркнуть разницу в измерениях между каждым рядом данных. Вторичная круговая диаграмма и вторичная гряду по умолчанию отображают линии рядов, соединяющие основную круговую диаграмму со вторичной круговой или линичную диаграмму.
• Линии перепада В двух- и объемных диаграммах с областью и графиками эти линии расширяются от точки данных до горизонтальной оси (категорий), что помогает уточнить, где заканчивается один маркер данных и начинается следующий маркер данных.
• Высоко-низкие линии Доступны в двухерных графиках и отображаются по умолчанию в биржевых диаграммах. Линии с высокими значениями расширяются от самого высокого значения к наименьшему значению в каждой категории.
• Полосы вверх и вниз На графиках с несколькими рядами данных полосы вверх и вниз указывают разницу между точками данных в первом и последнем рядах данных. По умолчанию эти полосы также добавляются в биржевые диаграммы, такие как Open-High-Low-Close и Volume-Open-High-Low-Close.

Добавление линий или полос

1. Щелкните линейчатую диаграмму, гистограмму, график, вторичную круговую диаграмму или гистограмму, диаграмму с областями или биржевую диаграмму, в которую вы хотите добавить линии или полосы. Откроется панель Работа с диаграммами с дополнительными вкладками Конструктор, Макет и Формат.
2. На вкладке Макет в группе Анализ выполните одно из следующих действий:
3. Нажмите кнопкуЛинии и выберите нужный тип линии.

Примечание: Для диаграмм различных типов доступны разные типы строк.

Нажмите кнопку Полосы повышения и понижения, а затем щелкните Полосы повышения и понижения.

Совет: Вы можете изменить формат линий ряда, линий перепада, высоконизих или полос вверх, отображающихся на диаграмме, щелкнув линию или полосу правой кнопкой мыши и затем нажав кнопку Формат .

Удаление линий или полос

1. Щелкните линейчатую диаграмму, гистограмму, график, вторичную круговую диаграмму или гистограмму, диаграмму с областями или биржевую диаграмму, в которой есть стандартные линии или полосы. Откроется панель Работа с диаграммами с дополнительными вкладками Конструктор, Макет и Формат.
2. На вкладке Макет в группе Анализ нажмите кнопку Линии или Полосы повышения и понижения и выберите Нет.

Совет: Вы также можете удалить линии или полосы сразу же после их добавления, нажав кнопку Отменить на панели быстрого доступа или клавиши CTRL+Z.

Вы можете добавить другие линии к любому ряду данных в диаграммах с областью, линичная диаграмма, столбец, график, биржевая, точечная или пузырьковая диаграмма, которая имеет объемную диаграмму без стека.

Добавление других линий

1. Этот шаг относится только Word для Mac: в меню Вид выберите пункт Разметка печати.
2. На диаграмме выберите ряд данных, в который вы хотите добавить линию, а затем перейдите на вкладку Конструктор диаграмм.Например, щелкните одну из линий графика. Будут выделены все маркер данных этого ряд данных.
3. Нажмите кнопку Добавить элемент диаграммыи выберите линии сетки.
4. Выберите нужный вариант линии или нажмите кнопку Дополнительные параметры линии сетки.В зависимости от типа диаграммы, некоторые параметры могут быть недоступны.

Удаление других линий

1. Этот шаг относится только Word для Mac: в меню Вид выберите пункт Разметка печати.
2. Щелкните диаграмму с линиями и перейдите на вкладку Конструктор диаграмм.
3. Нажмите кнопку Добавить элемент диаграммы,выберите сеткуи щелкните Дополнительные параметры линии сетки.
4. Выберите Нет строки. Также можно щелкнуть линию и нажать кнопку DELETE.

Как сгруппировать фигуры

Предположим, Вы нарисовали какой-то сложный рисунок с помощью нескольких фигур. Теперь, чтобы сделать их цельным объектом, выделите все составные части и выполните Средства рисования – Формат – Упорядочение – Группировать
. Это удобно, когда нужно перемещать или форматировать подобный сложный объект.

Когда фигуры объединены, вместо команды «Группировать» будет отображаться «Разгруппировать». Логично, что она выполняет обратное действие.

Дополнительные возможности форматирования фигур

Очень широкий функционал форматирования предоставляется Вам, если кликнуть на фигуре правой кнопкой мыши и выбрать там «Формат рисунка». Откроется диалоговое окно (или другой для разных версий Эксель) «Формат фигуры».

Здесь уже вы сможете разгуляться. Например, можно задавать: прозрачность заливки и линий, широкие параметры эффектов, запретить вывод на печать и многое другое. Здесь я не буду много расписывать, потому что статья станет неприлично длинной. Лучше зайдите и полистайте, если понадобится очень глубокая настройка объекта.

Как форматировать фоновый рисунок

Если в качестве фона фигуры Вы выбрали текстуру, или рисунок, на ленте появляется еще дна вкладка: Работа с рисунками – Формат
. Ее содержимое может отличаться для разных версий Microsoft Excel, я приведу в пример Эксель 2013.

Помимо уже известных нам команд, здесь есть несколько неожиданных возможностей.

В блоке Изменение
Вы сможете сделать за пару кликов такие операции, для которых многим понадобился бы Adobe Photoshop.

Например, удалить фон рисунка (Формат – Изменение – Удалить фон
). Вот картинка у меня была до обработки фона:

А вот та же картинка, с которой я удалил фон всего за 2 секунды:

Здесь же есть различные варианты коррекции, баланса цвета и художественных эффектов. Всего даже не перечесть, не пожалейте полчаса времени, чтобы посмотреть, что там есть, это прямо волшебство какое-то! Вот, например, наш рисунок без фона с эффектом рассеянной подсветки:

Думаю, Вы поняли, что вкладка «Работа с рисунками» — это уже творчество, при чем очень легкое и доступное любому, программа все делает за Вас, привнося в сухие таблицы немного жизни и движения.

А впереди у нас еще очень много интересных тем, в частности, в следующей статье буду рассказывать об . Считаю ее обязательной к прочтению, ведь этот инструмент визуализации незаменим для отчетов, презентаций, бизнес-планов, и прочей стратегической работы. Обязательно прочтите, до новых встреч!

В Excel графики делают для наглядного отображения данных которые записаны в таблице. Прежде чем в экселе начертить график у вас должна быть создана и форматирована таблица с занесёнными в неё данными. Таблицу лучше всего делать на вкладке Вставка.

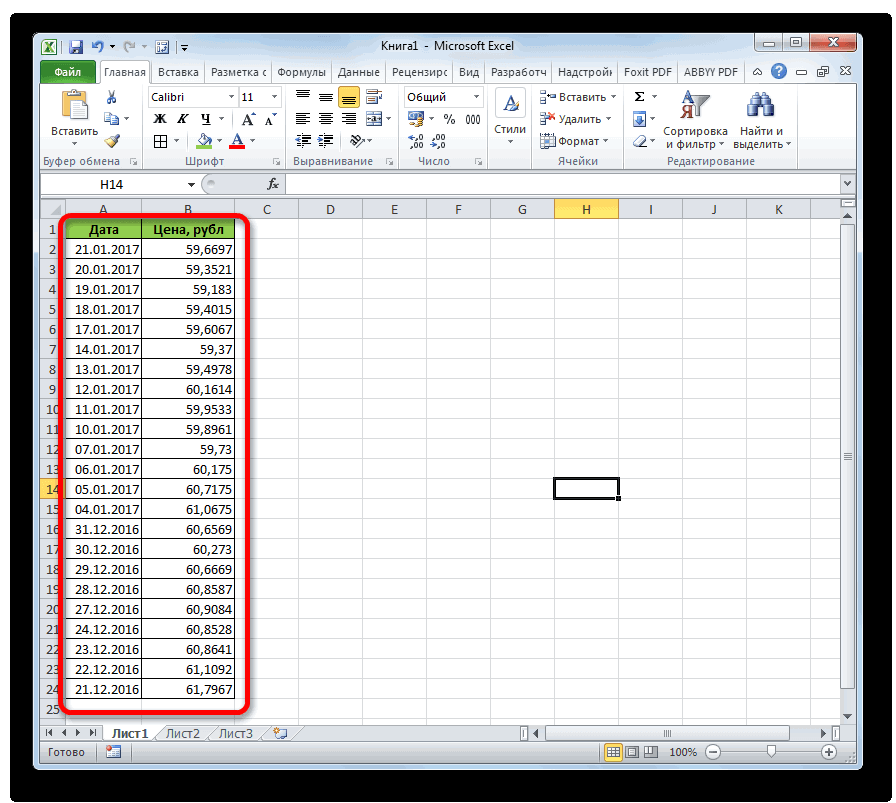

Делать графики в Excel 2010 нужно начинать с подготовки таблицы

Нажав на иконку Таблица откроется окошко в котором задаются параметры таблицы. Заполненную таблицу форматируют на главной вкладке нажав на Форматировать как таблицу и выбрав понравившийся стиль. Внутренние и внешние линии таблицы задаются на главной вкладке нажав на Другие вкладки, при этом нужно обязательно выделить всю таблицу. Когда таблица будет готова и заполнена то можно начать построение графиков в Excel с двумя осями.

Перед тем как начать построение графиков в экселе наведите курсор на какую-нибудь ячейку в таблице и нажимаете левую кнопку мыши. Чтобы создать график в экселе нужно перейти на вкладку Вставка и нажать График. Выберите из предложенных графиков нужный и он сразу отобразится. Когда закончите строить графики в экселе нужно их отредактировать.

графика Excel

Наводите курсор на график и нажимаете правую кнопку мыши. Откроется контекстное меню в котором имеются несколько пунктов.

Чтобы подписать оси графика в Excel 2010 необходимо навести курсор на область графика и нажать левую кнопку мыши.

После этого на панели инструментов появится вкладка Макет на которую и необходимо перейти. На этой вкладке нажимаете на Название осей и выбираете Название основной горизонтальной оси или Название основной вертикальной оси. Когда названия отобразятся на осях графика их можно будет отредактировать изменяя не только название но и цвет и размер шрифта.

Моделирования касательной в заданной точке функции

В математике много задач связано с вычислением производных функций и использованием геометрической интерпретации первой производной функции. Рассмотрим методику построения касательной к заданной точке функции и определения параметров ее уравнения.

Если задана функция f(x), то первая производная функции в заданной точке с координатами хо и уо является угловым коэффициентом касательной в этой точке. Уравнение касательной, проходящей через точку с координатами хо и уо, имеет вид:

где к = /'(хо) — угловой коэффициент;

Требуется построить график функции /(х) и касательную в прямоугольной области диаграммы, ограниченной минимальными и максимальными значениями абсцисс (х_мин и х_макс) и ординат (у_мин и у_макс).

Так как касательная является прямой линией, проходящей через заданную точку, то ее можно построить по координатам двух точек: (х^у-^) и (х₂,у₂), которые располагаются на границах прямоугольника.

Рассмотрим расчет координат точек касательной с учетом значения углового коэффициента к = /'(х) . Значения углового коэффициента

могут быть положительными, отрицательными, нулевыми или иметь бесконечно большие значения.

Пусть к > 0. Остановимся на всех возможных вариантах расположения точек. При х_х = х_мин с учетом формулы у_х = к * (х_мин — х) + у .

Если выполняется неравенство у_мин у_макс задаем у_г = у_макс и вычисляем х_г = (у_макс — у + к * хук.

Координаты второй точки касательной рассчитываются аналогичным образом. При этом задаем х₂= х_макс и у₂ = к * (х_макс — х) + у.

Если выполняется неравенство у_мин и подсчитываем х₂ = (у_макс — у + к * х)//с.

Если к Умэкс) П Р И предварительном построении графика заданной функции на основе табулированной функции (В5:С25)

Формируем таблицы начальных условий задачи.

координат заданной точки функции(х, у) (F2 и G2);

углового коэффициента к = /'(х) (Н2);

граничных значений диапазонов (х_мин, х_макс, у_мин, у_макс) (A2:D5).

Отступив одну ячейку от таблицы функции (В5:С25), рассчитываем координаты точек касательной (В27:С28) с учетом приведенных выше рассуждений (на рисунке в примечаниях отображены формулы расчетов). Предварительно для удобства вычисляем во вспомогательных ячейках значения у_г при х_г = х_мин и у₂ при х₂ = х_макс (F8 и G8). Для отображения точки на графике функции добавляем ячейки с ее заданными координатами (ВЗО и СЗО).

Выделив диапазон ячеек (В5:С30), в который включаются ячейки таблицы функции и координат точек касательной, обращаемся к мастеру диаграмм для построения графика функции и касательной. Задаем тип диаграммы — Точечная, а вид — Точечная диаграмма со значениями, соединенными сглаживающими линиями без маркеров. Фиксируем минимальные и максимальные значения шкал осей х и у в диалоговом окне Формат оси.

Для заданной точки, к которой строится касательная, можно установить отличительный маркер и вывести ее координат. Чтобы установить цвет и толщину линии касательной нужно аккуратно щелкнуть по линии касательной. При появлении маркеров точек касательной вызвать контекстное меню и щелкнуть по пункту Формат точки данных. В диалоговом окне установить тип, цвет и толщину линии касательной.

Для наглядности одновременно вычисляем параметры уравнения касательной у = а * х + Ь, где из уравнения а = k, b = у — к * х. Эти параметры рассчитываем в соответствующих ячейках, которые соседствуют с ячейками, в которых занесены символы Y,=,* для представления уравнения касательной. Так как значение параметра b могут быть как отрицательными, так и положительными, то в соответствующей ячейке используем функцию ЕСЛИ для отображения символов + и -.

Изменяя значения координаты х, осуществляем исследование поведения касательной в заданной точке функции и изменения параметров уравнения касательной.

При необходимости можно дополнительно построить график производной заданной функции.

Выбор типа линии

При работе с линиями в Excel можно выбрать различные типы линий, которые помогут выделить графики и данные, сделать графические элементы более наглядными и упорядоченными. Всего в программе доступно шесть типов линий:

1. Сплошная линия: самый простой и наиболее распространенный тип линии. Она создает непрерывную и однородную линию, которая используется по умолчанию.

2. Пунктирная линия: линия, состоящая из коротких отрезков, разделенных промежутками. Такая линия часто используется для создания разных стилей обводки или для выделения определенных фрагментов данных.

3. Точечная линия: линия, состоящая из точек. Этот тип линии полезен для создания разных стилей и эффектов.

4. Штрих-пунктирная линия: линия, состоящая из чередующихся коротких и длинных отрезков. Такой тип линии хорошо подходит для выделения определенных элементов или для создания различных стилей.

5. Двойная линия: две сплошные линии, разделенные небольшим промежутком. Она используется в основном для создания двухслойных графических элементов.

6. Тройная линия: три сплошные линии, разделенные небольшими промежутками. Она используется, чтобы сделать графические элементы более интенсивными и заметными.

Чтобы изменить тип линии в Excel, выделите линию, затем перейдите во вкладку «Форматирование» на панели инструментов и выберите нужный тип линии в разделе «Стиль линии». Вы также можете выбрать цвет и толщину линии для получения желаемого эффекта.

Выбор правильного типа линии в Excel поможет визуально выделить данные и сделать графические элементы более привлекательными и понятными для пользователей.

Как построить несколько линий в Excel

Excel позволяет отображать данные в различных типах диаграмм. Пользователи считают, что точечная диаграмма и линейная диаграмма наиболее удобны для наглядного представления данных.

Эти два типа диаграмм выглядят одинаково, но они по-разному отображают данные по горизонтальной и вертикальной осям.

Точечная диаграмма никогда не будет отображать категории на горизонтальной оси, только числовые значения. На самом деле обе оси отображают наборы числовых данных и точки их пересечения, таким образом объединяя значения в единые точки данных.

Напротив, линейная диаграмма отображает отдельные точки данных, равномерно распределенные по горизонтальной оси. Вертикальная ось — это единственная ось значений на линейной диаграмме, тогда как горизонтальная ось показывает категории данных.

Имея это в виду, вы должны использовать точечные диаграммы для:

• Отображение и сравнение числовых значений в статистических и научных данных.
• Отображение взаимосвязи между числовыми значениями в различных рядах данных.
• Нанесение на график двух групп чисел для отображения ряда координат XY.

Что касается линейного графика, лучше всего использовать его для:

• Отображение непрерывных данных с течением времени в соответствии с общей шкалой.
• Отображение тенденций во времени или через равные промежутки времени.
• Нечисловые значения x.

Как нанести несколько линий на точечную диаграмму

Точечная диаграмма — это удобный и универсальный тип диаграммы. Лучше всего то, что вы можете создать его за пять простых шагов.

1. Откройте рабочий лист, содержащий данные, которые вы хотите отобразить.
2. Выберите данные.
3. Нажмите на кнопку “Вставить” tab.
4. Выберите “Вставить точечную (X, Y) или пузырьковую диаграмму” option.
5. Нажмите “Scatter.”

Теперь пришло время назвать ваши оси, чтобы любой мог понять отображаемые данные:

Перейдите в раздел “Дизайн” tab.

Нажмите “Добавить элемент диаграммы”

Выберите “Названия осей”

Назовите свою горизонтальную ось в разделе “Основная горизонтальная”

Выберите “Основная вертикаль” чтобы добавить заголовок по вертикальной оси.

Нажмите “Ввод&rdquo. ;

Лучший способ упорядочить данные для точечной диаграммы — поместить независимую переменную в левый столбец, а зависимую — в правый.

Как построить график Несколько линий на линейной диаграмме

Линейная диаграмма предлагает простой способ построения нескольких линий в Excel, особенно если ваши данные содержат нечисловые значения.

Выполните следующие действия, чтобы построить несколько линий на линейной диаграмме:

1. Откройте рабочий лист с данными, которые вы хотите построить.
2. Поместите каждую категорию и связанное с ней значение в одну строку.
3. Выберите данные для построения графика.
4. Перейдите к “Вставка” tab.
5. Нажмите “Вставить график или диаграмму с областями” в разделе “Диаграммы”
6. Выберите строку “Линия” график под “2-D Line” tab.

Теперь вы можете видеть линии графика на линейной диаграмме. Вы можете добавить легенду, содержащую заголовок диаграммы и название ваших данных.

1. Нажмите на диаграмму.
2. Нажмите кнопку “Добавить элемент диаграммы” кнопка вверху слева.
3. Прокрутите вниз до “Легенда”

Если вы хотите добавить дополнительные данные после создания диаграммы, выполните следующие действия:

1. Щелкните правой кнопкой мыши диаграмму.

Перейдите к разделу “Выбор данных…”

Нажмите кнопку “Добавить” кнопку в разделе “Записи легенды (серии).”

В “Серия редактирования” всплывающее окно, введите свою серию’ заголовок в поле “Название серии” поле.

Задайте “Значения серии” выделив необходимые поля.

Нажмите “ОК”
