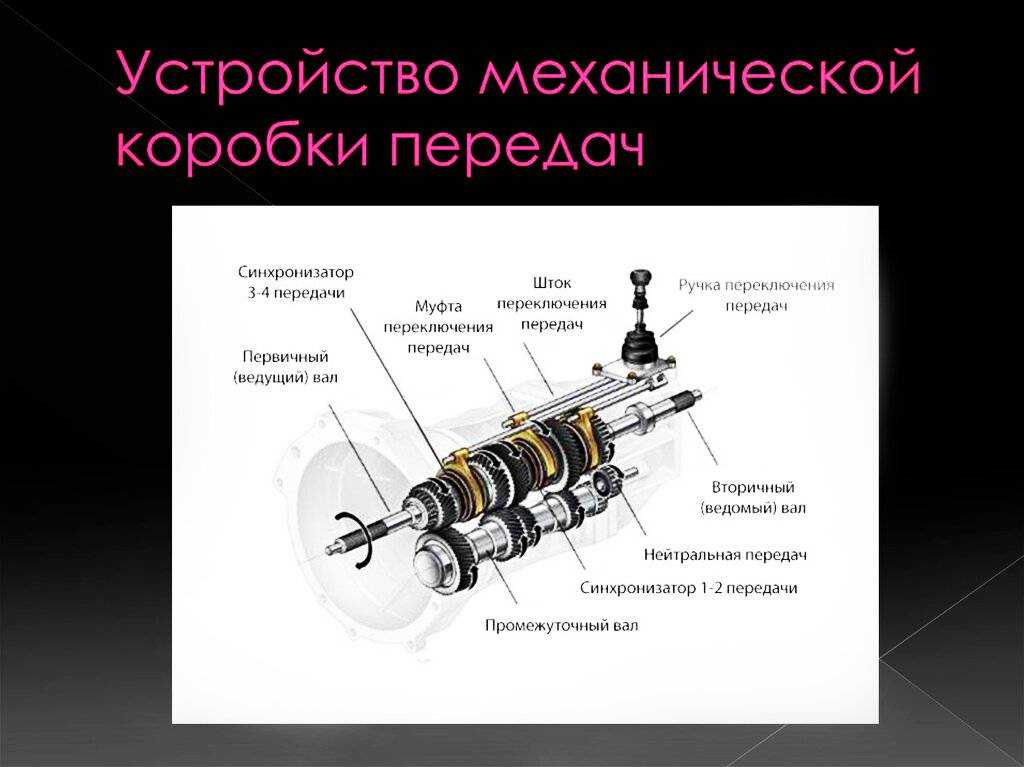

Механическая шести ступенчатая коробка передач

Классификация трансмиссий

За период развития автомобиля инженеры разработали несколько вариантов трансмиссии. Сегодня по способу передачи и изменения крутящего момента используется пять основных видов: механическая, гидромеханическая, гидравлическая, электромеханическая и автоматическая. А по типу привода бывают: переднеприводные, заднеприводные и полноприводные трансмиссии.

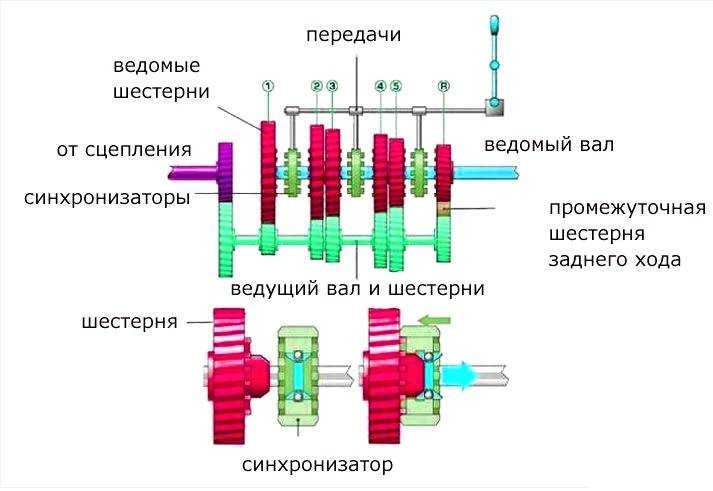

Механические

Самая распространенная на легковых автомобилях – механическая трансмиссия. В ней вся работа осуществляется только механическими элементами: различными видами зубчатых, планетарных, фрикционных передач и т.д. Причем это относится не только к МКПП, но и ко всем остальным узлам.
По своему КПД, долговечности и простоте ремонта механическая трансмиссия пока что опережает остальные типы.

Автоматические

Под автоматической трансмиссией чаще всего понимают коробку передач, которая сама регулирует изменение передаточного числа. Яркие примеры – вариатор для бесступенчатой механической регулировки, а также АКПП для гидромеханических систем.

Гидравлические

Это особый вид трансмиссии, в которой все элементы передают крутильный момент за счет гидравлических устройств. В автомобилях такие системы не используются, их можно встретить разве что в строительной и авиационной технике.

Как ни странно, гидравлические устройства более компактны, чем механические. Кроме того, элементы гидравлической трансмиссии могут находиться на значительном расстоянии друг от друга – сжатие жидкости при передаче энергии дает много возможных вариантов для компоновки отдельных элементов. Однако сама рабочая жидкость должна быть в технически идеальном состоянии.

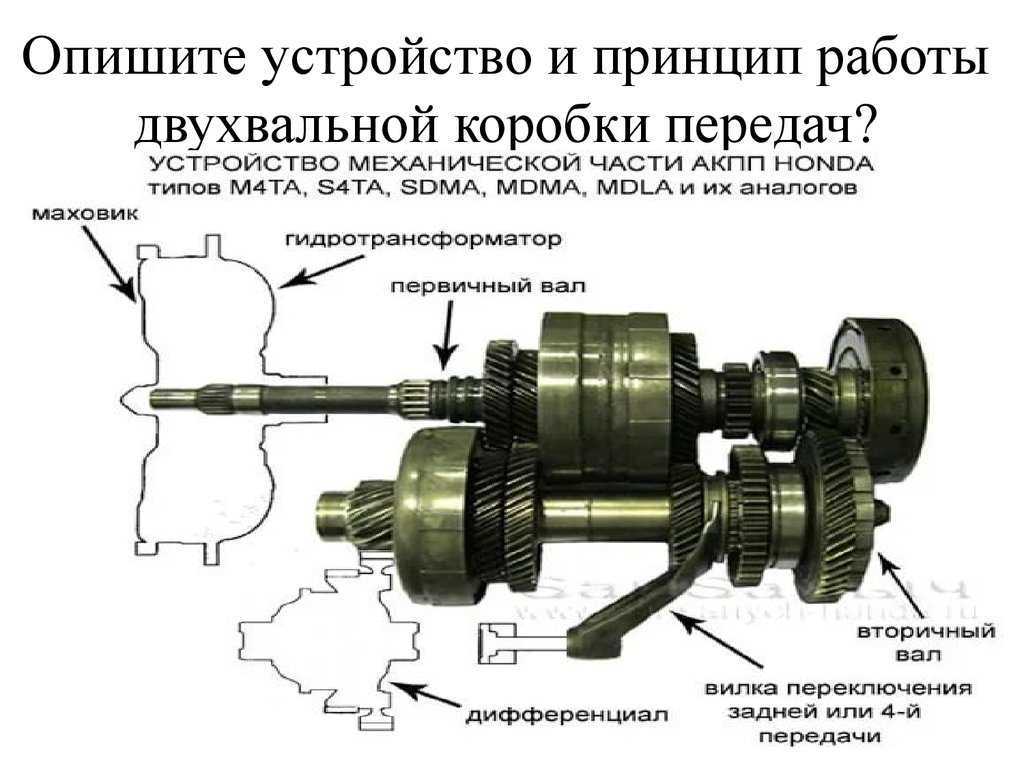

Гидромеханические

В гидромеханической трансмиссии отдельные элементы будут работать на принципе гидравлической передачи энергии движения. Самый распространенный пример – трансмиссия с автоматической коробкой передач, где функции сцепления выполняет гидротрансформатор. Жидкостная передача движения в гидротрансформаторе используется для снижения ударных нагрузок и уменьшения крутильных колебаний (в механическом сцеплении для этого используется двухмассовый маховик и демпферы на ведомом диске).

Еще одно устройство, применяемое в гидромеханической трансмиссии – вискомуфта, которая до недавнего времени устанавливалась на полноприводные автомобили. В ней жидкость служит не для передачи момента вращения, а для блокировки, но это всё равно гидромеханическое устройство.

Электромеханические

Это новый вид трансмиссии, который вышел «в массы» благодаря распространению электрокаров, поскольку для ее работы нужен тяговый (не стартерный) аккумулятор, а в электромобилях он уже есть на месте.
Плюсом электромеханической трансмиссии является довольно быстрая реакция на изменения крутящего момента за счет использования электромоторов. А также удобство размещения отдельных частей и узлов: поскольку принцип действия позволяет разнести элементы на большие расстояния, а значит, скомпоновать их более удобно, чем это можно было бы сделать с другими видами трансмиссий.

Переднеприводные

Здесь все просто, крутящий момент от двигателя полностью передается на передний привод автомобиля. Передается момент через коробку передач, главную передачу и полуоси на передние колеса автомобиля.

Заднеприводные

Здесь же ведучим приводом автомобиля будет задняя ось. Крутящий момент передается также, только с добавлением еще одного елемента — карданного вала между коробкой передач и главной передачей.

Полноприводные

Тут с названия все ясно. Момент передается на обе оси вто или инной пропорции одновременно. Здесь еще добавляются такие элементы как раздаточная коробка и межосевой дифференциал. «Раздатка» как раз служит для передачи мощности на оси автомобиля. А межосевой дифференциал — для распределения мощности между осями. Также, за типом подключения полный привод бывает 3 типов.

1. Постоянный полный привод.

2. Подключаемый.

3. Автоматически-подключаемый.

Плюсы авто с МКПП

Автомобиль, оснащенный МКПП, имеет свои плюсы:

• происходит экономный расход топлива;
• машина быстрее набирает скорость в начале движения;
• такая КПП понравится любителям спортивной езды;
• позволяет осуществлять торможение на передаче.

Однако стоит учитывать, что механика сложнее в управлении и требует определенных навыков. При плавной работе со сцеплением, автомобиль будет также ехать. Требует наибольших умений трогание с места. Здесь нужно умело использовать сцепление и газ. Но владельцы серьезных тюнингованных шестерок не парятся по этому поводу.

А вот наглядное видео, как работает механическая коробка передач:
