Реле зарядки урал 4320: местонахождение и функции

Неисправность генератора

Одной из основных причин отсутствия зарядки на Урал 4320 может быть неисправность генератора. Генератор отвечает за производство электроэнергии, которая затем используется для зарядки аккумуляторной батареи и питания различных электрических систем автомобиля. Если генератор не работает должным образом, то батарея не будет получать достаточно энергии для зарядки.

Причины неисправности генератора могут быть разными. Одной из них может быть поломка регулятора напряжения. Регулятор напряжения контролирует количество производимой генератором электроэнергии и поддерживает его на определенном уровне. Если регулятор напряжения выходит из строя, то генератор может не вырабатывать достаточно энергии для зарядки батареи.

Другим возможным повреждением генератора может быть сгорание щеток. Щетки — это контактные устройства, которые прилегают к вращающейся части генератора и обеспечивают передачу электрического тока. Если щетки сгорят или износятся, контакт будет нарушен, что приведет к неработоспособности генератора и отсутствию зарядки.

Чтобы исправить неисправности генератора, необходимо провести диагностику и ремонт у специалиста. Ремонт может включать замену регулятора напряжения или щеток

Важно заметить, что самостоятельный ремонт генератора не рекомендуется, так как это сложный и технический процесс, требующий определенных знаний и навыков

Важно: Постоянное отсутствие зарядки может привести к разрядке аккумулятора и поломке других электрических систем автомобиля. Поэтому рекомендуется обратиться к специалисту сразу после обнаружения проблемы

Процесс работы генератора Урал 4320

Процесс работы генератора Урал 4320 может быть представлен следующим образом:

Шаг	Описание
1	Запуск двигателя
2	Генерация электроэнергии
3	Распределение электроэнергии
4	Остановка работы генератора

1. Запуск двигателя. Генератор Урал 4320 оснащен дизельным двигателем, который обеспечивает его работу. Для запуска двигателя необходимо установить ключ в положение «Start» и повернуть его, чтобы включить систему зажигания. Затем нужно нажать на педаль акселератора, чтобы подать топливо в двигатель. После этого следует повернуть ключ в положение «Run», чтобы двигатель продолжал работать в режиме холостого хода.

2. Генерация электроэнергии. После запуска двигателя генератор начинает производить электроэнергию. Генератор Урал 4320 оборудован трехфазным синхронным генератором с постоянными магнитами. Он работает на принципе электромагнитной индукции, где вращение ротора генератора вызывает создание переменного электрического тока. Электроэнергия затем поступает на выходной разъем генератора, готовая к использованию.

3. Распределение электроэнергии. После генерации электроэнергии она должна быть распределена по токовым потребителям. Генератор Урал 4320 обычно имеет несколько выходных разъемов или розеток, к которым могут быть подключены различные устройства и инструменты. Пользователь может выбирать, какие устройства будут питаться от генератора, и подключать их к соответствующим разъемам.

4. Остановка работы генератора. По завершении работы или при необходимости остановить генератор, следует установить ключ в положение «Stop» или «Off» и дать двигателю и генератору остыть. Затем можно отключить генератор от электрической сети и приступить к проведению технического обслуживания и ремонту при необходимости.

Для чего стоит мощный резистор на регуляторе напряжения генератора Г273?

Первоначальное возбуждение, как для всех автомобильных генераторов, происходит от аккумулятора. При включении выключателя приборов и стартера (ВП и СТ), плюс 24В, приходит на точку В

регулятора напряжения, регулятор открывается, и ток идет от плюса аккумулятора, на плюс генератора. Если на обмотку возбуждения 14 вольтового ротора попадет 24 Вольта, то обмотка почти сразу сгорит, поэтому далее, ток возбуждения идет через мощный резистор 75 Ом. Когда генератор заработал, ток возбуждения идет уже не от выхода генератора, где, действует 28 Вольт, а от средней точки обмотки, где как уже было сказано, напряжение пониженное (этот ток замыкается через диодный мост, поэтому выпрямляется).

То есть, резистор 75 Ом при первоначальном возбуждении ограничивает ток в обмотке ротора, рассчитанной на 12 В. Этот резистор, также, защищает обмотку возбуждения и регулятор напряжения от перегрева при включенном зажигании и неработающем двигателе.

Положительный опыт использования схемы генераторов с дополнительными диодами, определил выпуск следующего поколения генераторов для КАМАЗа. Регулятор напряжения Я120М1, позволяет разделить ток возбуждения и ток управления регулятором. В схеме с дополнительными диодами генератор возбуждается через лампочку маленьким начальным током, а потом, когда генератор заработал, ток возбуждения идет от обмотки генератора и выпрямляется дополнительными диодами. Так возникает короткий путь тока возбуждения. Схема не боится разрядки аккумулятора через обмотку возбуждения, когда включен ВП и СТ, а двигатель не работает.

Применение таких генераторов требует, применение лампочки для ограничения тока первоначального возбуждения. Лампочка стоит в панели приборов и позволяет контролировать работу генератора. В этой схеме появляется дополнительный провод от панели приборов к генератору.

Полезно знать, что в таких генераторах применяется уже свой ротор, рассчитанный на 28 Вольт, его сопротивление около 8-и Ом.

Регуляторы напряжения КАМАЗовских генераторов

Я120 М1, аналоги 77.3702 , 443.3702 412.3702

Я120М12 , аналог 77.3702-01

регулятор генератора Г273 с гасящим резистором 75Ом Внутри установлен регулятор Я120М1

Регулятор генератора с доп диодами 1312.3771. Внутри установлен регулятор Я120М1 или Я120 М12

Регулятор напряжения рекомендуется Я120М12, хотя работает и Я120М1

Схема электрооборудования –

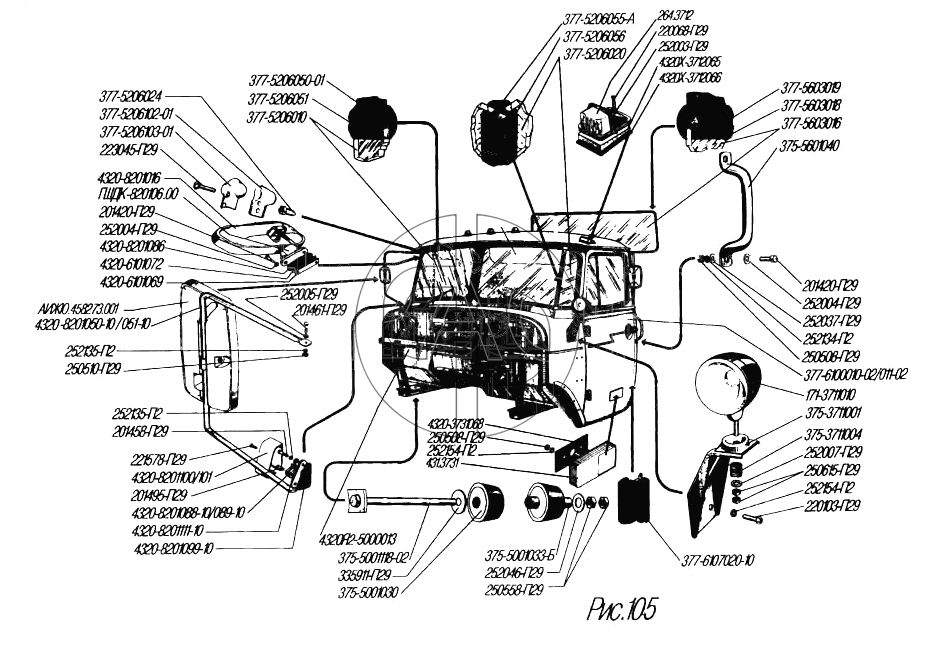

1. Фонарь передний.2. Повторитель указателя поворота боковой.3. Фара ближнего света.4, 61. Панель соединительная.5. Реле звуковых сигналов.6. Свеча факельная ЭФУ.7. Сигнал электрический высокого тона.8. Предохранитель.9. Электродвигатель предпускового подогревателя.10.Датчик указателя температуры охлаждающей жидкости.11. Сигнал электрический низкого тона.12. Свеча искровая предпускового подогревателя.13. Источник высокого напряжения.14. Выключатель электродвигателя предпускового подогревателя.15. Выключатель свечи предпускового подогревателя.16. Генератор.17. Регулятор напряжения.18. Клапан электромагнитный ЭФУ.19. Фильтр конденсаторный.20. Реле факельных свечей.21. Лампа подкапотная.22. Реле отключения регулятора напряжения.23. Резистор добавочный с электротермическим реле.24. Выключатель сигнала.25. Датчик аварийного падения давления масла.26. Датчик давления масла.27. Датчик загрязнения маслофильтра.28. Датчик аварийного перегрева охлаждающей жидкости.29. Клапан электромагнитный предпускового подогревателя.30. Клапан электромагнитный, муфты вентилятора.31. Реле блокировки выключателя аккумуляторных батарей.32. Реле включения муфты вентилятора.33. Нагреватель топлива, предпускового подогревателя.34. Выключатель электромагнитного клапана предпускового подогревателя.35. Выключатель подогрева топлива.36. Переключатель муфты вентилятора.37. Термореле.38. Стартер.39. Блок предохранителей нижний.40. Блок предохранителей верхний.41. Переключатель отопителя кабины.42. Сопротивление электродвигателя отопителя.43. Выключатель плафона кабины.44. Выключатель фары-прожектора.45. Выключатель фонарей знака автопоезда.46. Электродвигатель отопителя.47. Выключатель задних противотуманных фонарей.48. Реле задних противотуманных фонарей.49. Блок контрольных ламп правый.Сигнализаторы:50. включения ЭФУ;51. Указателей поворота автомобиля;52. Указателей поворота прицепа;53. Включения ДОМ;54. Включения КОМ.55. Предохранитель плавкий 6A.56. Предохранитель плавкий 10А.57. Переключатель света фар центральный.58. Кнопка включения ЭФУ.59. Выключатель световой аварийной сигнализации.60. Прерыватель указателей поворота.62. Переключатель указателей поворота.63. Реле вспомогательного тормоза.64. Выключатель вспомогательного тормоза.65. Фара-прожектор.66. Розетка переносной лампы.67. Реле блокировки стартера.68. Выключатель стартера и приборов.69. Выключатель подсветки приборов реостатный.70. Реле включения стартера.71. Выключатель сигнала торможения.72. Предохранитель термобиметаллический.73. Датчик минимального давления.74. Переключатель света фар ножной.75. Выключатель сигнализатора неисправности тормозов.76. Кнопка включения аккумуляторных батарей.77. Кнопка управления стеклоомывателем.78. Датчик уровня топлива.79. Переключатель стеклоочистителя.80. Сигнализатор звуковой (зуммер).81. Сигнализатор стояночного тормоза.82. Сигнализатор угла складывания полуприцепа.83. Выключатель сигнализатора стояночного тормоза.84. Сигнализатор аварийной температуры охлаждающей жидкости.85. Сигнализатор неисправности тормозов.86. Сигнализатор минимального давления воздуха в пневмосистеме.87. Сигнализатор засорения маслофильтра.88. Блок контрольных ламп левый.89. Реле стояночного тормоза.90. Сигнализатор резерва топлива.91. Манометр шинный.92. Указатель уровня топлива.93. Указатель тока.94. Сигнализатор дальнего света фар.95. Спидометр.96. Тахометр.97. Сигнализатор аварийного падения давления масла.98. Указатель давления масла.99. Указатель температуры охлаждающей жидкости.100. Манометр двухстрелочный.101. Сигнализатор включения блокировки межколесного дифференциала.102. Плафон кабины.103. Розетка внешнего запуска.104. Выключатель света заднего хода.105. Выключатель аккумуляторных батарей.106. Датчик включении КОМ.107. Датчик включения ДОМ.108. Фонарь знака автопоезда.109. Аккумуляторные батареи.110. Электродвигатель стеклоомывателя.111. Электродвигатель стеклоочистителя.112. Фонарь задний противотуманный.113. Фонарь задний.114. Выключатель сигнала кузова.115. Фонарь заднего хода.116. Фонарь освещения номерного знака.117. Розетка штепсельная прицепа.118. Датчик включения блокировки межколесного дифференциала.119. Фонарь подкузовной подсветки.
