Нива. Вот и ручник!
Если вы относитесь ко второй категории автолюбителей и хотели бы узнать, как подтянуть или заменить ручник на Шевроле Нива, то материал этой статьи будет для вас полезен.
У меня это получилось менее чем за минуту, так как когда я менял задние колодки на тысячах пробега, я смазал прилегающую плоскость ступицы литолом.
Как результат, автовладельцам со временем приходится принимать меры по регулировке системы или замене её отдельных деталей.
Если же вы до сих пор не были знакомы с устройством тормозной системы и никогда не сталкивались с необходимостью ремонта ручного тормоза Нивы, это не повод обращаться к специалистам СТО. Будучи внимательным и терпеливым, вы всё сможете сделать самостоятельно, а приведённая ниже инструкция предоставит информацию о том, как подтянуть ручник на автомобиле Шевроле Нива: Для этого следует поместить транспортное средство на эстакаду или найти подходящий участок дороги.
Если проблема имеет место, значит, приступаем к регулировке. Установка оптимальной силы натяжения троса стояночного тормоза выполняется под автомобилем, поэтому лучше разместить его над смотровой ямой. Если такой возможности нет, используйте подъёмник или домкрат. В любом случае заднюю часть машины необходимо поднять.
Если автомобиль готов к работе, зафиксируйте его и опустите рычаг ручного тормоза. Далее, воспользовавшись гаечным ключом, отпустите контргайку на регулировочном штоке ручника, после чего при помощи второго такого же ключа закручивайте регулировочную гайку до тех пор, пока трос не будет должным образом натянут.
Кстати, пассатижи нужны для того, чтобы удерживать шток от проворачивания в процессе регулировки.
Теперь затяните контргайку и сделайте полный ход сначала в рабочее положение, а потом опустите. После этого покрутите рукой каждое заднее колесо.
Вращение должно быть равномерным, наличие рывков не допускается. Если же таковые ощущаются, регулировка ручника Шевроле Нива требует повторного выполнения.
Как самому смазать тросик ручника
И последний этап — тест ручника в дорожных условиях. То есть вам нужно провести стандартную проверку эффективности работы стояночного тормоза, как это описано в первом пункте руководства.
После сборки, ручник необходимо протестировать в дорожных условиях Как заменить трос ручника Иногда регулировка ручного тормоза не приносит требуемого результата в связи с тем, что задний трос чрезмерно растянут. В этом случае единственным выходом из ситуации является замена троса ручного тормоза Шевроле Нива. Кроме того, менять тросик придётся, если он регулярно заклинивает в защитной оболочке или порвался вследствие износа.
В случае когда во время внешнего осмотра вы заметили, что трос повреждён, тоже незамедлительно его замените — не рискуйте собственной безопасностью. Как выполняется замена троса, вы узнаете ниже: Для проведения замены задняя часть автомобиля должна находиться в вывешенном состоянии.
Поэтому поднимите её при помощи подъёмника или домкрата и снимите тормозные барабаны с задних колёс. Со штока нужно предварительно снять пружину, так как она не даст выкрутить гайки.

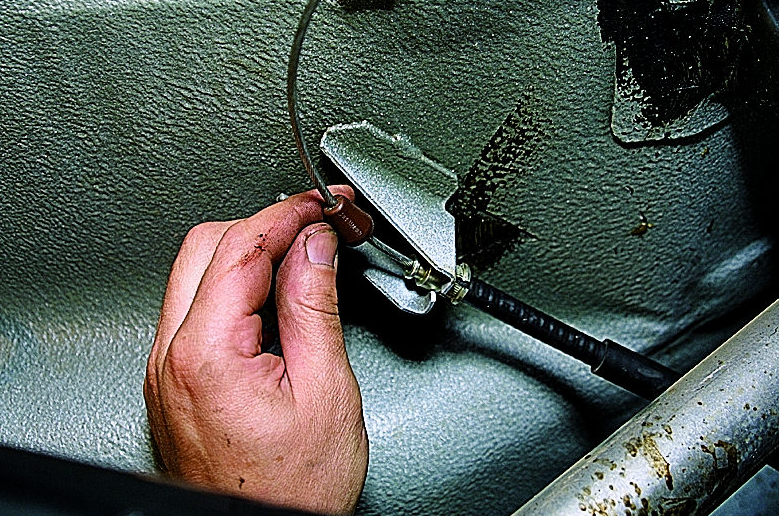

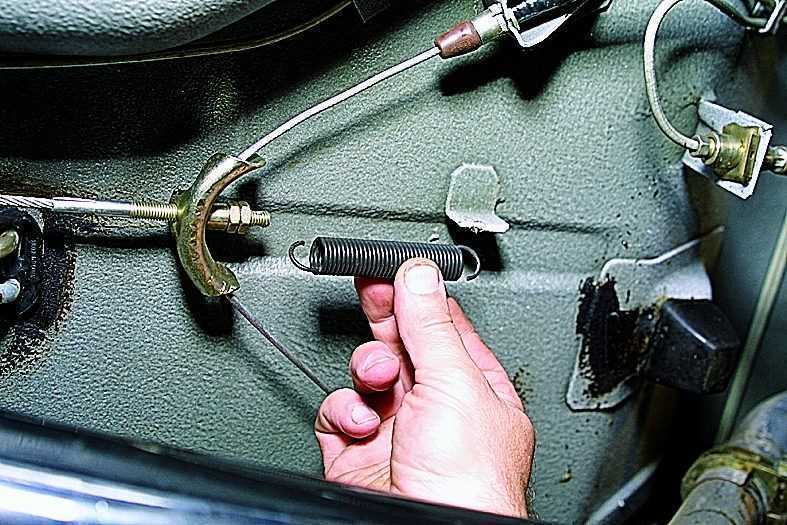

Снимите с наконечника направляющую и отсоедините ее от троса.

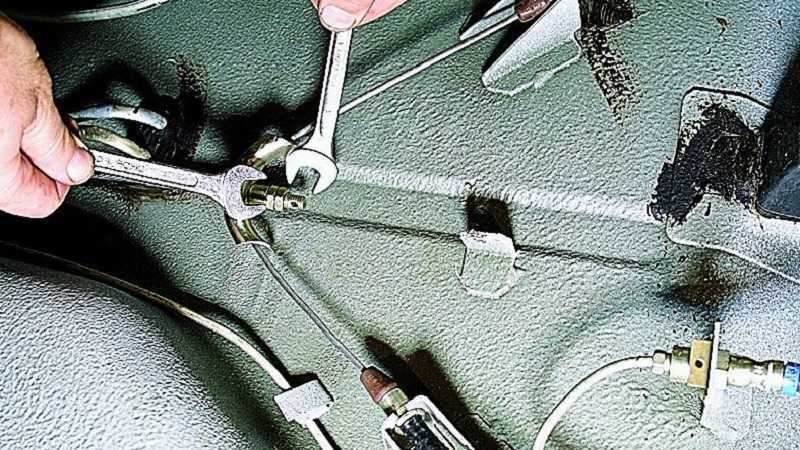

Выведите трос из кронштейна балки заднего моста и Выверните два болта крепления держателя оболочки троса к тормозному щиту. Отсоедините наконечник троса привода стояночного тормоза от рычага привода. Вытяните трос из отверстия тормозного щита. Аналогично снимите правую ветвь троса и снимите задний трос с автомобиля.
Установите на автомобиль новый трос в порядке, обратном снятию. Отрегулируйте стояночную тормозную систему см.
Передний трос заменяйте при чрезмерном вытягивании невозможности регулировки стояночного тормоза или механических повреждениях. Отсоедините задний трос с направляющей от наконечника переднего троса см.

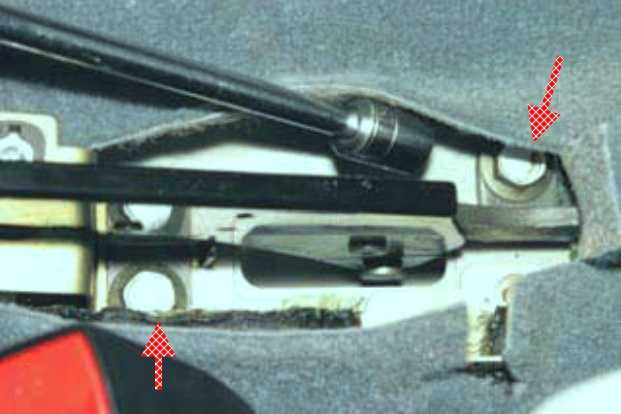

Снимите облицовку тоннеля пола см. Выверните два болта крепления кронштейна рычага к полу и снимите рычаг.
Когда и как нужно обслуживать ручной тормоз
Ручной тормоз является важным механизмом, который используется для стояночной остановки автомобиля. Он состоит из рычага, натягивающего трос, и тормозных колодок, которые прижимаются к задним колесам для предотвращения движения автомобиля.
Обслуживание ручного тормоза важно для безопасности водителя и окружающих
Вот несколько ситуаций, когда следует обратить внимание на ручной тормоз:
- При появлении заметного зазора между ручкой ручного тормоза и его положением в отключенном состоянии. Это может указывать на износ тормозных колодок или на необходимость отрегулировать трос.
- Когда ручной тормоз не удерживает автомобиль на месте, особенно на склоне. Это может быть признаком износа тормозных колодок или неправильного натяжения троса.
- Если при рывках или длительном удержании автомобилю требуется слишком большое усилие для отпускания ручного тормоза. Это может указывать на проблемы с механизмом отпускания тормоза или на необходимость смазки различных деталей.
Обслуживание ручного тормоза должно выполняться регулярно и профессиональными автомеханиками. Они проведут диагностику и проверят состояние тормозных колодок, натяжение троса, механизм отпускания тормоза и другие части системы ручного тормоза. Если обнаружатся какие-либо проблемы, их нужно будет ремонтировать или заменять.
Важно помнить, что неправильное обслуживание ручного тормоза может привести к опасным ситуациям на дороге. Не пытайтесь самостоятельно регулировать или ремонтировать ручной тормоз, если вы не являетесь опытным автомехаником
Вместо этого, обратитесь к профессионалам для выполнения всех необходимых процедур по обслуживанию ручного тормоза.
Следуйте рекомендациям автопроизводителя по частоте обслуживания ручного тормоза. Это обычно включает в себя проверку состояния и натяжения троса ручного тормоза каждые несколько тысяч километров или раз в год, а также ремонт или замену изношенных деталей при необходимости.
Запомните, что своевременное обслуживание и проверка ручного тормоза помогут вам быть уверенными в его надежности и безопасности на дороге.
Схема тормозной системы нивы (ваз 2121 и 2131)
Автомобили семейства Chevrolet Niva представляют собой дальнейшее развитие концепции отечественных комфортабельных внедорожников, начало которой положил автомобиль ВАЗ-2121 «Нива». От предшественника они отличаются современным дизайном, повышенной комфортабельностью и более совершенной конструкцией.
ВАЗ-2123 (Chevrolet Niva) и его модификации – легковые автомобили повышенной проходимости с несущим кузовом типа универсал, выпускаемые предприятием СП «GM-AVTOVAZ». Количество дверей – пять, число мест – пять у модификаций L и GLS или четыре у модификаций LX и GLX.
Двигатель расположен впереди продольно. Трансмиссия выполнена по схеме постоянного полного привода с блокировкой межосевого дифференциала и демультипликатором. Передняя подвеска независимая рычажно-пружинная, задняя – зависимая пружинная.
Тормозные механизмы передних колес дисковые, задних – барабанные, на модификации LX и GLX устанавливают антиблокировочную систему (ABS). Рулевое управление с гидроусилителем фирмы ZF оснащено устройством регулировки положения рулевой колонки.
Автомобили Chevrolet Niva 2005 модельного года выпускаются в следующих комплектациях.
25 январь 2022 LadaOnline 55 777
Внедорожник Нива 4х4 имеет гидравлическую, двухконтурную систему торможения. Один контур связан с тормозными цилиндрами передних и задних колес, а другой только с передними. Такая схема позволяет сохранить торможение автомобиля даже при отказе одного из контуров.
1 – бачок главного цилиндра; 2 – главный цилиндр; 3 – трубопровод контура передних тормозов; 4 – трубопровод контура передних и задних тормозов; 5 – тормозной механизм переднего колеса; 6 – вакуумный усилитель; 7 – рычаг стояночного тормоза; 8 – педаль тормоза; 9 – передний трос стояночного тормоза;
Передние тормоза Нивы 4х4 — дисковые, с трехпоршневой плавающей скобой. Верхний поршень работает от одного контура (вместе с задними колесами), два нижних — от другого. Тормозные диски чугунные. Минимально допустимая толщина дисков — 9,5 мм, колодок — 1,5 мм.
Задние тормоза — барабанные (алюминиевые, с залитыми чугунными кольцами), с двух поршневыми цилиндрами. Номинальный внутренний диаметр барабана — 250 мм, допустимый — 251 мм.
Педаль тормоза закреплена на одной оси с педалью сцепления, вращается на двух пластмассовых втулках, снабжена возвратной пружиной. При нажатии на педаль тормоза замыкается выключатель стоп-сигналов, который находится над ней. Свободных ход педали тормоза должен быть 3-5 мм.
Вакуумный усилитель (ВУТ) предназначен для снижения усилий на педаль тормоза и находится на переднем щите в моторном отсеке. Чтобы проверить ВУТ следует удерживать педаль тормоза нажатой, а затем запустить двигатель. При исправном ВУТ педаль тормоза должна уйти вперед.
Главный тормозной цилиндр (ГТЦ) крепится к ВУТ. В передние отверстия ГТЦ ввернуты штуцеры тормозных трубок контура передних колес, а к задние — всех колес.
Регулятор давления находится в правой задней части кузова. Служит для ограничения давления в задних тормозных механизмах. При увеличении нагрузки на заднюю ось — регулятор обеспечивает большее давление в цилиндрах. С уменьшением — нагрузка падает.
Ручной тормоз (стояночный) — механический, тросовый, на задние колеса. После правильной регулировки ручного тормоза полный ход рычага должен составлять 4-5 зубьев по сектору.
Напомним, инструкции по ремонту и эксплуатации внедорожника Нива 4х4 находятся в этой категории или в содержании.
Ключевые слова: тормоза нива
Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..
Можно ли оставлять машину на полосе движения
Вне населенного пункта остановка и стоянка ТС на левой стороне дороги — запрещается. Из чего следует, что припарковав ТС «у обочины на полосе встречного движения лицом к встречному автотранспорту» Вы нарушили п. 12.1 ПДД РФ, ответственность предусмотрена ч.
12.06.2023 Можно ли парковать машину на склоне
Парковка на склоне — это довольно распространенная ситуация на дорогах. Однако, многие водители не знают, как правильно парковаться на уклоне, что может привести к опасным ситуациям. мы подробно рассмотрим, как правильно парковаться на склоне и какие проблемы могут возникнуть при неправильной парковке.
Как правильно парковаться на склоне? Во-первых, перед тем, как начать парковаться на поднимающемся склоне, нужно оставить место позади машины, равное ее длине. Если же вы паркуетесь на опускающемся склоне, необходимо оставить расстояние, равное длине машины, перед ней, чтобы она смогла заехать на место парковки.
Далее, нужно выбрать правильный режим парковки. Если вы паркуетесь на передаче, то машина может самопроизвольно покатиться из-за неполадки в электрике. Поэтому, рекомендуется всегда использовать стояночный тормоз для того, чтобы зафиксировать машину на месте.
Алгоритм действия при парковке на склоне такой: остановившись на горке, выжимаем педаль тормоза; затем, вытягиваем ручник; ставим автомобиль в нейтраль — режим N; отпускаем педаль тормоза — автомобиль немного скатывается в сторону уклона, повисая на зажатых колодках колесах; затем, включаем режим «Паркинг».
Однако, не стоит забывать о том, что парковка на склоне имеет свои опасности. Если вы паркуетесь под уклоном, моторное масло начнет стекать в определенную сторону, что может привести к проблемам со смазкой элементов двигателя. Поэтому, в таком положении машина не должна стоять дольше, чем это необходимо.
Кроме того, существуют места, где парковать машину категорически запрещено. Это, например, рядом с трамвайными путями и непосредственно на них, на пересечении проезжей части и железнодорожных путей, на дорожке, предназначенной для велосипедистов, в туннелях, на расстоянии от разделительной разметки менее 3 метров, около крутых поворотов и т.д.
Таким образом, парковка на склоне — это задача не из легких. Но, если следовать правилам парковки и не забывать о возможных опасностях, можно уверенно управлять своим автомобилем и избежать неприятных ситуаций.
Ремонтируем Нива ВАЗ-21213; 21214: Иллюстрированное руководство
В данном разделе представлены автозапчасти для продукции Волжского Автомобильного Завода (ВАЗ) — самого крупного производителя легковых автомобилей в России. Если вам необходимо заменить вышедший из строя прибор или узел вашей «Лады» или «Нивы», вы попали точно по адресу, здесь представлены все необходимые запчасти на ВАЗ.
В разделе более 25 000 наименований товаров. Благодаря удобному поиску и электронному каталогу вы легко найдете детали для любой линейки авто лидера отечественного автопрома: у нас есть запчасти как на новые модели ВАЗ (Granta, Kalina, Priora, Largus), так и на давно известные российскому автомобилисту задне- и переднеприводные (Самара, ОКА, «классика» и т.д.), а также полноприводные ВАЗы (Нива, Шевроле-Нива). Коробки передач, блоки цилиндров, двигатели, сцепления различных производителей, поршни, амортизаторы, сальники, рулевые тяги, приводы сцепления и многое другое для своего автомобиля вы найдете именно здесь.
Мы сотрудничаем с ведущими производителями запчастей ВАЗ, поставщиками конвейера тольяттинского автозавода. Каждый продукт соответствует всем необходимым стандартам качества.
Источники
- https://examiner.edocar.ru/skachat-rukovodstvo-po-ekspluatatsii-niva-21213.html
- https://www.avtoall.ru/vaz/search/Выключатель стоп-сигнала/
Chevrolet Niva | Регулировка стояночного тормоза
Регулировка стояночного тормоза
Стояночный тормоз конструктивно полностью независим от рабочих тормозов. Поэтому износ стояночного тормоза незначителен. Коррозия тормозного барабана или загрязнение тормозных колодок снижает тормозной момент. Если регулируются старые колодки, стояночный тормоз необходимо приработать
Для этого со скорости 40 км/час осторожно затяните стояночный тормоз так, чтобы начался процесс торможения. Сохраняя скорость, затяните тормоз на один зубец и проедьте еще около 400 м. Таким образом, снимаются следы коррозии и удаляются отложившиеся продукты износа
Таким образом, снимаются следы коррозии и удаляются отложившиеся продукты износа.
Регулировка стояночного тормоза требуется при: a) Замене колодок стояночного тормоза. b) Замене тормозного барабана. c) Регулировке положения колодок. d) Необходимости большой затяжки (более 10 зубцов).
Трос привода стояночного тормоза и все подвижные элементы должны иметь легкий ход.
| 1. Отверните у обоих задних колес по одному болту крепления колеса. 2. Поднимите и установите автомобиль на подставки. |
3. Снимите крышку рычага стояночного тормоза вперед через рукоятку. Обратитесь к сопроводительной иллюстрации.
| СТО для регулировки стояночных тормозов применяют специальное приспособление BMW-341030. Приспособление представляет собой два входящих друг в друга торцевых ключа, настроенных на различные размеры контргайки и регулировочной гайки. Если такого приспособления нет, необходимо снимать крышку рычага и при необходимости центральную консоль. |
4. Снимите крышку рычага стояночного тормоза. Для этого ослабьте болт (4). Выверните болты (5) и (6), сняв предварительно колпачки. Отсоедините крышку. Для этого оттяните крышку сзади вверх в сторону сиденья водителя и выньте.
5. Отверните две контргайки и регулировочные болты (стрелки на сопроводительной иллюстрации) троса привода стояночного тормоза. Полностью ослабьте тросы.
6. Полностью выверните один болт крепления на каждом колесе. Проверните колесо так, чтобы отверстие заняло нижнее положение. Посветите карманным фонариком в отверстие. Регулировочная гайка при этом должна быть видна.
| Колесо, как показано на сопроводительной иллюстрации, снимать не надо. |
7. Вращением регулировочной гайки (1) отверткой (2) прижмите тормозные колодки так, чтобы колесо нельзя было провернуть вручную. После этого отверните назад на 8 зубцов регулировочную гайку. Если регулировочная гайка с левой стороны автомобиля вращается по направлению стрелки (обратитесь к сопроводительной иллюстрации) тормозные колодки прилегают к барабану. С правой стороны автомобиля гайка вращается в противоположном направлении.
8. После регулировки проверьте, свободно ли вращаются колеса. Если нет, то отверните регулировочную гайку. Колеса должны обязательно свободно вращаться.
9. Отрегулируйте тросы привода тормоза. Для этого затяните рычаг тормоза на 4 зубца и наверните регулировочные гайки (стрелки на иллюстрации) так, чтобы левое и правое задние колеса могли равномерно проворачиваться от руки. Отпустите рычаг стояночного тормоза и проверьте, свободно ли вращаются колеса. При необходимости повторите регулировку.
10. Полностью отпустите рычаг тормоза. 11. Включите зажигание. Контрольная лампа стояночного тормоза загореться не должна. 12. Затяните рычаг стояночного тормоза на 1 зуб. При этом торможения задних колес быть не должно. В противном случае необходимо провести регулировку снова. 13. Затяните рычаг стояночного тормоза на 2 зубца. Контрольная лампа теперь должна загореться. Если нет, то подогните контакт включения на рычаге тормоза. 14. Выключите зажигание. 15. Затяните контргайки, удерживая регулировочные гайки. 16. Закрепите боковую крышку рычага стояночного тормоза. Поставьте на место колпачки болтов. 17. Зацепите снизу и закрепите сверху переднюю крышку рычага стояночного тормоза. 18. Опустите автомобиль на колеса. 19. Вверните два болта крепления задних колес и затяните их моментом 100 Нм. Установите колпачки колес.
Source: www.allanda-auto.ru
Для чего нужен ручник на Шевроле Нива
Стояночный тормоз необходим, чтобы надежно удерживать автомобиль на месте во время краткосрочной остановки или длительной стоянки, что особенно важно на неровном грунте или дороге. Для неопытных водителей ручник станет незаменимым помощником при трогании в гору, он помогает не скатываться назад, а сразу начать движение вперед. Если вам необходимо кратковременно покинуть машину, а глушить ее не хочется (например, утром, при прогреве), то использование стояночного тормоза обязательно, дабы заведенная машина не покатилась (незаведенная машина может стоять «на скорости»)
Если вам необходимо кратковременно покинуть машину, а глушить ее не хочется (например, утром, при прогреве), то использование стояночного тормоза обязательно, дабы заведенная машина не покатилась (незаведенная машина может стоять «на скорости»).
Также на склоне запрещено оставлять автомобиль без стояночного тормоза, во избежание создания аварийной ситуации. Стояночный тормоз обязательно должен быть в рабочем состоянии, отрегулирован и держать автомобиль на склоне, согласно рекомендациям, описанным в Руководстве по эксплуатации.
Еще одно, крайне важное его свойство – он поможет остановить автомобиль, если отказала основная тормозная система. В случае отказа основной тормозной системы (как правило, гидравлической или пневматической), необходимо плавно натягивать трос механического ручника, потянув его рычаг вверх, главное – не перетянуть и не пустить машину в занос. С механическим “ручником” это нетрудно, а вот с современными электронными – невозможно
Благо в Шевроле Ниве стоит механический стояночный тормоз и его настройка и регулировка выполняется вручную
С механическим “ручником” это нетрудно, а вот с современными электронными – невозможно. Благо в Шевроле Ниве стоит механический стояночный тормоз и его настройка и регулировка выполняется вручную.
Вопросы DMV о парковке на склонах и положении колес
Многие вопросы на экзамене DMV касаются правил парковки. Водители должны знать, где разрешено и запрещено оставлять свой транспорт. Как парковаться и отъезжать с парковки безопасно для себя и окружающих. С параллельной парковкой на ровной дороге все более-менее понятно:
- машина должны быть выровнена по центру парковочного места;
- расстояние от колес автомобиля до обочины, тротуара или бордюра должно быть 12-18 дюймов (30-45 см);
- колеса должны располагаться параллельно проезжей части.
А вот с вопросами о парковке на склоне или подъеме на письменном экзамене часто возникают трудности.
Модернизация
Многие современные владельцы модернизируют свои автомобили и ставят сюда так называемые гидроручники. В качестве лирического отступления отметим, что в таком случае необходима замена задних тормозов на дисковые, в обязательном порядке.
Требуются весьма серьезные изменения конструкции – как то, монтаж в стояночный тормоз гидро системы. Тросики здесь не используются – рычаг стояночного тормоза подключается к главному цилиндру.
После того, как водитель поднимает рычаг, тормозная жидкость в системе давит на цилиндры. Чаще всего гидро системы можно встретить на спортивных машинах – ведь такой тормоз держит куда лучше.
Основные плюсы, которые дает гидро система:
- Полная уверенность в том, что гидро ручник сработает;
- Нет необходимости натягивать трос.
- Достаточно сложно прокачать тормоза при замене стандартной системы с тросом и монтаже гидроручника;
- Гидро ручник держит автомобиль на протяжении нескольких часов, после чего давление в системе падает, и машина может начать движение.
Мягкая педаль тормоза: причины
Итак, наиболее встречающаяся проблема — это плохая низкокачественная жидкость, ввиду того, что она может не подходить определённой модели автомобиля, постепенно может появиться разъедание шлангов. Резиновые элементы не способны противостоять такой жидкости, они расслаиваются, увеличиваются в диаметре, что приводит к потере герметичности. Если педаль тормоза стала мягкой, лучше всего пройти диагностику всей тормозной системы, заменить жидкость и дефектные элементы.
Вторая причина — ржавчина в тягах. Выход здесь один — полная их замена. Определить такую неисправность можно, зажав педаль тормоза, если она останется внизу и её придётся «поднимать» подручными инструментами — проблема в тягах однозначно есть.
Неправильный зазор, который расположен между педалью и цилиндром, также определяется зажатием педали. Если нажатие сразу происходит легко и плавно, а в конце прикладываемую силу приходится удваивать — вероятнее всего, зазор неправильно отрегулирован, присутствующее давление не позволяет нормально опускать и поднимать педаль. Придётся регулировать и прокачивать тормоза.
Воздушные пробки также приносят немало беспокойства, появляющиеся из-за износа шлангов, они влекут поломки в вакуумном насосе. Тормозные цилиндры теряют часть давления, колодки не раздвигаются, ввиду чего не могут прижиматься к диску. Следует проверить колодки на степень имеющегося износа.
Разобравшись с тем, почему педаль тормоза может быть жесткой, следует обратить внимание на не менее распространенную проблему, когда педаль тормоза стала мягкой. В такой ситуации тормоза могут быть слабыми и плохо работать, что не менее опасно, чем жесткая педаль. Если же прокачка уже осуществлялась, высока вероятность того, что были допущены ошибки, имеют место незамеченные поломки, утечки тормозной жидкости и т.д
Например, часто водители сталкиваются с проблемой, когда после замены тормозных колодок педаль мягкая, проваливается педаль тормоза после замены тормозной жидкости, после прокачки проваливается педаль тормоза, а жидкость не уходит и т.п
Если же прокачка уже осуществлялась, высока вероятность того, что были допущены ошибки, имеют место незамеченные поломки, утечки тормозной жидкости и т.д. Например, часто водители сталкиваются с проблемой, когда после замены тормозных колодок педаль мягкая, проваливается педаль тормоза после замены тормозной жидкости, после прокачки проваливается педаль тормоза, а жидкость не уходит и т.п.
Так или иначе, основной причиной является разгерметизация тормозной системы. Трубопроводы перетираются и трескаются, возможны проблемы с тормозными цилиндрами, грязная тормозная жидкость повреждает зеркало цилиндров. Не следует исключать и заклинивание поршней ТЦ.
Параллельно требуется осмотреть места всех соединений, штуцера и другие элементы, так как даже несколько капель утечки тормозной жидкости никак не сказываются на уровне в бачке, однако в систему все равно попадает воздух, который и является причиной мягкой педали.
Если же тормозная жидкость грязная, старая и потеряла свойства, от нагрева она может вскипеть. Это приводит к тому, что педаль тормоза проваливается или становится слишком мягкой («ватной»). Данная ситуация опасна тем, что проблема может иметь так называемый «плавающий» характер. При появлении подобных симптомов нужно начать с полной замены тормозной жидкости.
