Содержание драгметаллов в реле РЭС 10

Содержание драгметаллов в реле РЭС 10 можно определить по маркировке на его корпусе. В обозначении преимущественно указываются паспортные данные на изделие, год и месяц выпуска. Эта первичная и самая важная информация, которую необходимо знать, прежде чем интересоваться наличием в нем благородного металла.

Среди многих электронных компонентов советской промышленности реле являются самыми дорогостоящими, так как в них содержится наибольшее количество ценных сплавом. Одной из таких релюх является рэс10. Именно поэтому ею интересуются скупщики радиолома. По фотографии ниже с транзистором кт315 в корпусе КТ-26 можно оценить её габариты.

К сожалению, не все такие изделия содержат драгметаллы. Примерно с 1982 г. в Советском союзе менялись технические условия производства. Одинаковые модели реле разных заводов-изготовителей с этого времени начинают немного отличаться. Возможно так произошло из-за необходимости экономии на предприятиях, так как после указанного года количество ценных металлов в РЭС10 резко снизилось.

И так, по обозначению на корпусе, вроде «рс4524302» или «рс4524305», можно узнать что в нем находится. Данные наборы символов указывают на единый (слитный) номер паспорта, который характерен для старых версий реле. Однако существует ещё и новый раздельный идентификатор, который начинается с цифр «031-» или «050-».

Во всех вариантах исполнения надо обращать внимание на последние символы, например «302» в конце паспорта рэс-10 означает что в ней есть драгметаллы. Такие цифры обычно присутствуют в старой маркировке, вроде «рс4524302»

Если под ней указана дата не позднее 01.1982 г., то можно смело утверждать, что в данном изделии находится сплав платины (ПЛИ-10) в количестве 0,065 гр.

В реле с цифрами «305» в конце маркировки содержание сплава ПЛИ-10 будет немного меньше. Опять же все зависит от даты выпуска, которая не должен превышать 01.1982г. По данным справочников количество ПЛИ-10 в ней должно быть в пределах от 0,037 до 0,045 гр. На рисунке ниже представлена информация по наиболее востребованным версиям таких реле у скупщиков радиолома.

Для указании и определении цены на РЭС 10 на сайтах радиолома рядом с названием реле указывается информации о стоимости «половинки» и «целого». Это не значит, что скупщики приобретают изделия в таком виде, а лишь указывает на количество контактов из имеющих в своём составе платину или золото.

По внешнему виду у всех реле одинаковое число выводов, но они все же отличатся. У так называемых «целых» реле, контактов содержащих драгметаллы три штуки, а у «половинок» всего два. Довольно часто люди, узнав о количестве чистого золота (999 пробы) находящегося в рэс10, начинают буквально вырывать их из монтажных плат. Драгоценные ножки после подобного насилия обычно остаются на месте, а цена демонтированных таким образом радиодеталей резко падает.

На данную тему можно посмотреть видеоролик, в котором наглядно показан пример подбора изделий для аффинажа и детали, в которых содержится золото или платина.

Виды реле по назначению

Реле обладают определенными техническими характеристиками и эксплуатационными качествами. Данные параметры устройств определяются их целевым назначением. Существует три типа реле:

1. Управления.
2. Защиты.
3. Сигнализации.

Реле управления представляют собой первичные устройства, которые устанавливаются непосредственно в электрическую цепь. Данный тип КУ необходим, чтобы включать и выключать определенные компоненты схемы. Такие реле применяются в качестве самостоятельного элемента схемы или представляют собой комплектующие низковольтных комплектных устройств:

• ящики;
• панели;
• шкафы.

Коммутационное устройство защиты включается и отключатся элементами сети с термическими контактами. К такому оборудованию относятся электродвигатели и вентиляторы. Если температура повышается, термические контакты размыкаются. Со временем, когда температурный режим достигнет рабочих значений, работа оборудования восстанавливается.

Реле сигнализации являются важным элементом охранных систем, устанавливаемых на автомобильный транспорт, на предприятиях и придомовых территориях. Коммутационное устройство формирует сигнал в случае, когда достигается установленная величина параметра, находящегося под контролем. К таким характеристикам могут относиться:

• ток;
• напряжение;
• частота;
• давление;
• температура;
• акустические параметры.

Износостойкость реле

Исполнение	Режим коммутации	Вид нагрузки (*)	Род тока (**)	Колво срабатываний (х1000)
Допустимый ток, А	Напряжение на контактах, В
исп. «00» исп. «10»	0,1…0,8 0,8…2,0	6…30	А	П	200 100
0,1…0,3	6…250	150
2,0…3,0	6…30	10
0,05…0,15	6 …30	Р	100
0,15…1,0	5
0,1…0,25	6…115	Р	Пр	40
0,1…1,0	6…30	Р	П	50
0,1…0,3	5…7	Р	10
исп. «15»	0,1…0,3	5…7	Р	П	10
исп. «01» исп. «06» исп. «16» исп. «17» исп. «18» исп. «19»	0,5…0,8 0,1…0,5	6…30	А	500 1000
0,05…0,15	6…30	10
0,15…0,5	Р	5
0,2…0,5	6…115	А	100
Пр
исп. «03» исп. «04» исп. «05» исп. «08»	01…0,8 0,8…2,0	6…30	А	П	200 100
0,1…0,3	6…250	150
0,05…0,15	6…30	Р	100
0,15…1,0	500
0,1…0,25	6…115	Р	Пр	40
0,1…1,0	6…30	П	50
исп. «07»	0,1…3,0	6…30	А	П	10
0,05…0,15	6…30	Р	100
0,15…1,0	5
0,1…0,25	6…115	Р	Пр	40
0,1…1,0	6…30	Р	П	50
исп. «02»	0,5…0,8 0,1…0,5	6…30	А	П	500
1000
0,8…2,0	12…30	25
0,05…0,15	6…30	Р	10
0,15…0,5	5
исп. «09» исп. «11» исп. «12» исп. «13» исп. «14»	5*10-6…10-3 10-3…10-2 10-2…10-1	0,05…2 1…34 6…34	А	П	100
10-3…5*10-1	1…60	50
Р	10

(*) А – активная, Р – реактивная,

(**) П –постоянный, Пр – переменный.

Отечественные радиодетали

Чемпионы по содержанию золота – радиодетали, которые были изготовлены в СССР до 1986 года.

Больше всего таких драгоценностей было в космической и военной технике, в измерительных и вычислительных приборах, датчиках и других устройствах, к работе которых предъявлялись повышенные требования по точности и надежности.

Крайне редко, по остаточному принципу, радиодетали с большим содержанием золота устанавливали в обычную бытовую электронику: телевизоры, проигрыватели и радиоприемники.

Не стоит разбирать на радиодетали старую советскую измерительную технику, если она рабочая или требует незначительного ремонта. В целом виде она стоит значительно дороже, чем можно выручить за детали.

Большинство советских позолоченных электронных компонентов уже собрали и переплавили, но они все ещё могут вам попасться при разборке старого телевизора бабушки или коробок с радиодеталями, которые принадлежали вашему дедушке. Поэтому необходимо точно знать, какие радиодетали содержат золото, чтобы случайно не выбросить их или не продать за бесценок.

описание и характеристики, конструкция и эксплуатация

Реле рэс 9 является одним из самых массовых изделий отечественного производства. Разработанное еще в 1957 году, оно продолжает использоваться в гражданской и военной технике.

Ныне его можно приобрести в магазинах электрики и электроники, а также на радиорынках. В данной статье мы рассмотрим, что представляет собой данное реле и его основные особенности.

• Описание изделия
• Конструкция реле
• Скупка на лом

Описание изделия

Данное реле представляет собой двухпозиционное и одностабильное устройство. Два переключающих контакта вместе с завальцовкой образуют питающееся от постоянного тока реле.

Основное предназначение состоит коммутации электрических цепей как переменного, так и постоянного тока.

Рэс 9 изготавливается из качественных материалов в соответствии с ГОСТ 16121–79 и техническими условиями предприятия.

Условия эксплуатации

Столь важные элементы требуют соблюдения соответствующих условий эксплуатации, к которым относятся:

1. Не более 3 суток при относительной влажности 98 процентов и температуре 35 градусов. Повторное пребывание возможно после нахождения устройства не менее 12 часов в стандартном климате. Пребывание рэс под напряжением 220 вольт в указанных ранее условиях регламентировано двумя сутками.
2. Может выдерживать атмосферное давление в диапазоне от 666 до 103740 Паскалей.

Выдерживает от 100 до 300 тысяч циклов при разных активных нагрузках.
Изделие выдерживает испытательное напряжение 500 вольт.

Соблюдение указанных выше условий позволяет проработать реле достаточно длительное время и без частых замен.

важно обеспечить

Конструкция реле

Устройство обладает стандартной для таких моделей конструкцией. Магнитная система представлена в виде п-образной двухкатушечной в виде клапана. Размеры составных частей:

• диаметр сердечников — 3 с половиной миллиметра;
• длина — 15 миллиметров;
• толщина составляет полтора миллиметра;
• ширина — 10 миллиметров.

Якорь в такой конструкции подвешен на оси, по бокам располагаются два удлиненных рычага с изолирующими буксами на конце.

Неподвижные контакты имеют форму цилиндра и приварены к внутренним торцам выводных штырьков. Материал их изготовления из серебра. Подвижные же контакты соединены с подвижными пружинами, запрессованными с одного конца в колодку из пластмассы, которая крепится на корпусе реле.

Щеки катушек изготавливаются из стеклотекстолита. Обмотка сделана из теплостойкой изолированной проволоки марки ПЭТВ.

Технические характеристики

Характеристики устройства зависят от его модификации. Главными являются следующие параметры:

• Материал контактов — золото или серебро 999 пробы.
• Сопротивление обмотки от 30 до 3500 Ом.

Ток срабатывания до 110 миллиампер, ток отпускания до 25 миллиампер.
Сопротивление электрического контакта не превышает 1,5 Ом.

Остальные параметры можно отыскать в паспорте устройства, который можно найти на верхней стороне реле или в инструкции. Там же можно узнать, как правильно его подключить и для каких конструкций оно подходит.

Технический паспорт устройства очень важен, потому что с его помощью можно узнать всю необходимую информацию, необходимую для правильной и длительной эксплуатации конструкции.

Скупка на лом

В последнее время стала распространенной скупка подобных изделий по высоким ценам. Покупка ведется в любых количествах — от самых новых до бывших в употреблении. Поставщики сотрудничают с таможней и почтой России уже больше 7 лет.

Однако не все реле подойдут для продажи на лом. Сюда подойдут только определенные модели с соответствующими паспортами. В них указывается год производства, серия и конкретные характеристики. Для реле такой модификации имеются общие и раздельные паспорта, обозначающиеся соответствующей маркировкой.

Лучшим вариантом будут реле, изготовленные до января 1982 года. В них содержится 0,16 грамм платины или золота, которые имеют значительную стоимость. Номера паспортов 201 и 202 плюс 207 и 208, а также 213 и с 215 по 218. Именно они представляют собой наибольшую ценность и хорошо продаются на соответствующих рынках.

Реле рэс 9 является уникальным изделием.

Обозначение на корпусе

На каждом устройстве имеется цифробуквенная маркировка. Она сообщает специалисту следующую информацию:

1. Номинальное напряжение управляющей катушки. Бывает постоянного тока или переменного.
2. Мощность устройства. Указывают редко.
3. Диапазон рабочих напряжений управляемых контактов. Может отличаться для разных цепей.
4. Производственная информация. Тип прибора (РП), год выпуска, производитель.
5. Схема включения контактов. У некоторых моделей устройств по 20-30 выводов. Их назначение указано на корпусе. Нет нужды бегать искать обозначение на схеме в технической документации.

Выше был рассмотрен пример использования РПУ-21. В данном случае аббревиатура означает следующее:

• Р — реле;
• П — промежуточное;
• У — универсальное;
• 21 — номер серии.

Виды промежуточных устройств

На заре развития электротехники производились «примитивные» электромагнитные реле. Затем люди поняли, что если поместить контакты в вакуум, то устройство прослужит дольше. Так появилось герконовое реле. Далее прогресс пришел к тому, что если исключить из устройства подвижные части, то срок работы увеличится еще сильнее. В результате миру явились твердотельные реле.

Реле твердотельное SSR-10DA

Это лишь малая часть разновидностей этих приборов. Реле существует сотни видов, каждый из которых создан под определенные цели.

Как включить реле

В классическом электромагнитном устройстве есть пара контактов. Они подвижны. Если на них подается ток, то электромагнит прижимает контакты друг к другу и управляемая цепь замыкается. Такие релейные приборы включаются, если подать на них управляющее напряжение. Обычно именно они и выполняют функцию промежуточных.

Существуют и герконовые реле (геркон, герметичный). Конструкция представляет 2 контакта, помещенных в герметично запаянную стеклянную колбу. Они включаются, если попадают под действие магнитного поля. Проверка такого прибора производится с помощью постоянного магнита. Его необходимо поднести на расстояние 5-15 мм.

Виды реле устройств:

1. Твердотельные реле успешно применяются в роли промежуточных. Для включения на прибор необходимо подать управляющее напряжение. В отличие от электромагнитных, в твердотельных устройствах нет подвижных частей.
2. Тепловые реле встречаются в чайниках, утюгах, термопотах и автоматических выключателях (тепловой расцепитель). Тепловые устройства замыкают контакты при определенной температуре.
3. Реле времени. Для включения необходимо, чтобы прошел определенный промежуток времени. Устройство предназначено для отложенного запуска электрических агрегатов. Классический пример — «крутилка» в советских стиральных машинах. Заводится механизм, и реле отсчитывает время до выключения двигателя. При этом слышен характерный треск.

Существуют другие устройства, срабатывающие на иные типы внешнего воздействия. Они выступают чем-то вроде органов чувств в мире электроники. Такие приборы реагируют на:

• изменение давления (высоты над уровнем моря);
• снижение (увеличение) температуры, влажности;
• появление магнитного поля;
• изменение положения в пространстве;
• наличие света, звука, вибрации.

Конструктивные особенности и крепеж

Приборы старой модификации крепились в электрический щит болтами. Крепеж неудобный. Болты постоянно вываливаются из рук. Монтаж реле тратит много времени. Современные модульные устройства производятся с крепежом на дин рейку. Они часто выпускаются с колодкой. При выходе прибора из строя не нужно отключать провода. Достаточно вытащить его из колодки и заменить новым.

Существуют особенности и в типах корпусов. Они бывают полностью герметичными или открытыми. У некоторых моделей корпус выполнен из прозрачного оргстекла, что позволяет визуально оценить работоспособность. Другие закрыты в прочный металлический, пластиковый или карболитовый кожух, что защищает от воздействия внешних факторов.

Время переключения контактов

В большинстве случаев выдержка времени не учитывается. Но если прибор используется в системах релейной защиты, без этого параметра не обойтись.

Временем срабатывания называется интервал между подачей на управляющую катушку напряжения и полным замыканием управляемых контактов. Для небольших маломощных промежуточных устройств этот параметр исчисляется десятками или сотнями миллисекунд.

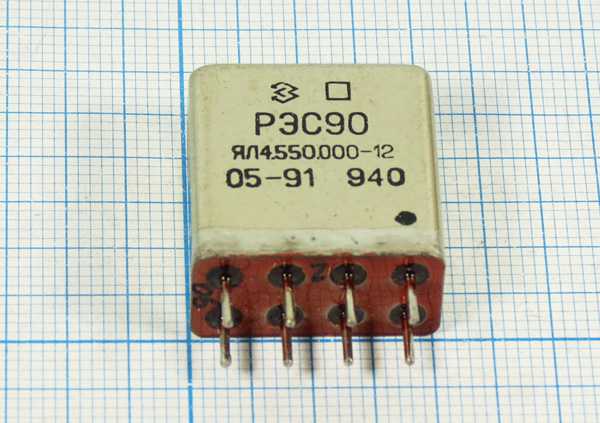

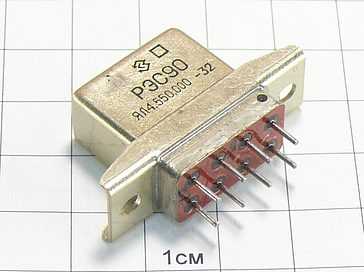

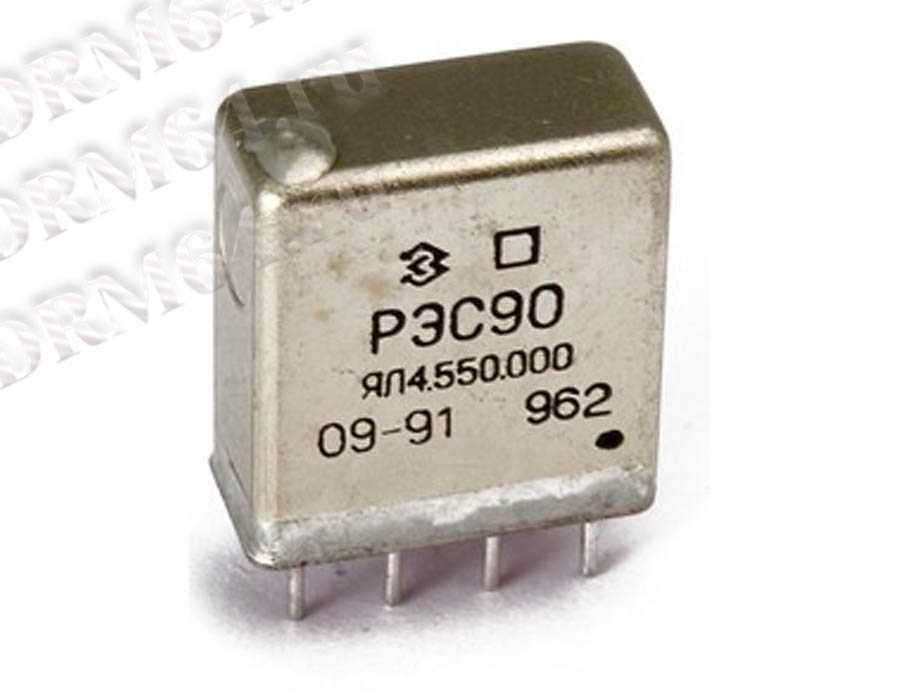

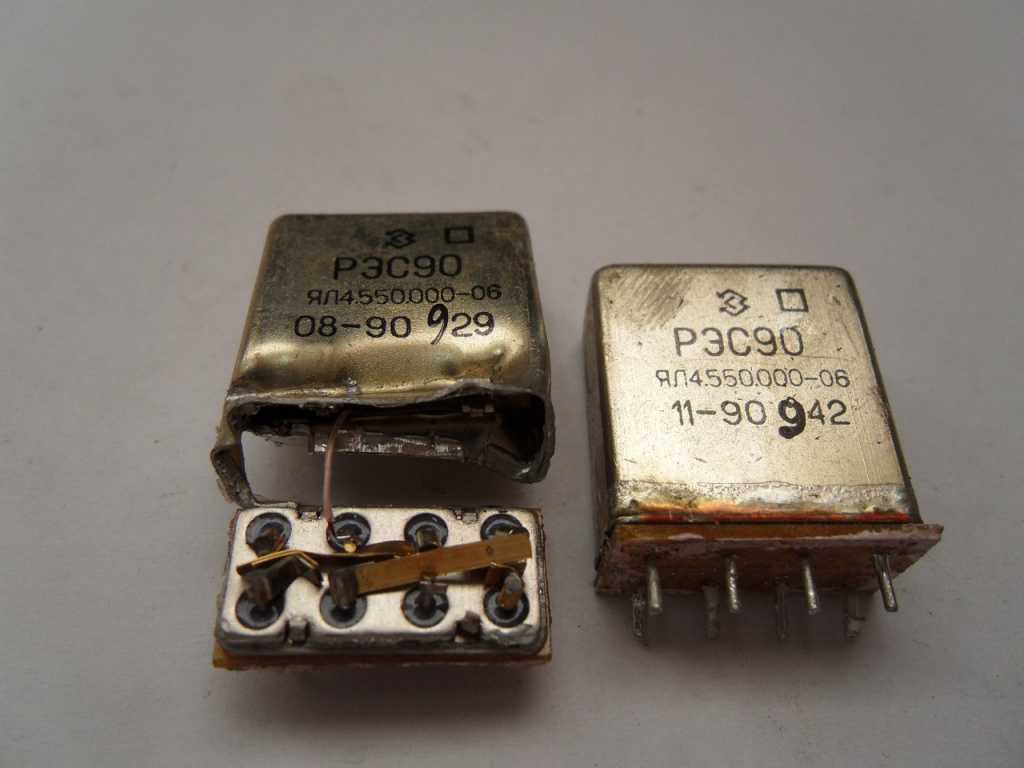

Обзор содержания драгметаллов в реле РЭС90

Реле РЭС90 — это система автоматики и защиты, которая широко применяется в различных отраслях промышленности, энергетики и строительства. Одним из важных аспектов работы этой системы является содержание драгметаллов.

Драгметаллы — это редкие и ценные металлы, такие как золото, платина, серебро и другие. Они используются в реле РЭС90 для обеспечения надежности и долговечности работы системы.

Содержание драгметаллов в реле РЭС90 варьируется в зависимости от конкретной модели и производителя. Тем не менее, обычно в реле РЭС90 содержатся следующие драгметаллы:

• Золото — это один из основных драгметаллов, используемых в реле РЭС90. Оно обладает высокой электропроводностью и химической стабильностью, что делает его идеальным для использования в контактных элементах реле.
• Платина — еще один важный драгметалл, который обеспечивает стабильность и надежность работы реле РЭС90. Он используется в электродных контактах, так как обладает высокой устойчивостью к окислению и коррозии.
• Серебро — третий драгметалл, широко применяемый в реле РЭС90. Он обладает высокой электропроводностью и хорошей контактной способностью, что делает его особенно подходящим для использования в контактных элементах.

Содержание драгметаллов в реле РЭС90 имеет важное значение, так как они обеспечивают эффективность и надежность работы системы

При выборе реле РЭС90 необходимо обратить внимание на содержание драгметаллов, чтобы быть уверенным в его качестве и долговечности

Реле РЭС-9 технические характеристики

Ток питания обмотки — постоянный.

Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и чехлом, мОм, не менее:

в нормальных климатических условиях (обмотка обесточена)  — 200 мОм

в условиях повышенной влажности —  10 мОм

при максимальной температуре (после выдержки  под рабочим напряжением)  — 20 мОм

Испытательное переменное напряжение между токоведущими элементами реле РЭС-9, между токоведущими элементами и чехлом, В:

в нормальных климатических условиях — 500 В

в условиях повышенной влажности — 300 В

при атмосферном давлении 666 Па  — 220 В

Время отпускания реле РЭС-9 — не более 7 мс.

Масса реле — не более 20 г

Реле РЭС-9 условия эксплуатации

Повышенная относительная влажность до 98% при температуре +35°С в течение
не более трех суток.

Повторное пребывание реле РЭС-9 в этих условиях допускается
после выдержки в нормальных климатических условиях в течение 12 часов.

Пребывание реле в указанных условиях под потенциалом 220 В между обмоткой
и токоведущими элементами не должно превышать двух суток.

Допустимое атмосферное давление от 665 до 106400 Па.

Вибрация (вибропрочность и виброустойчивость) реле РЭС-9 в диапазоне частот:

от 5 Гц  до 50 Гц —с амплитудой 1 мм; от 50 до 600 Гц —с ускорением не более 120 м/с2.

При одиночных ударах с ускорением не более 3000 м/с2 — 9 ударов.

При многократных ударах с ускорением не более 500 м/с2 — 1000 ударов,

с ускорением не более 350 м/с2 — 4000 ударов,

с ускорением не более 250 м/с2 —10000 ударов.

Ударная устойчивость реле РЭС-9 — с ускорением не более 200 м/с2.

Постоянно действующие линейные ускорения не более 250 м/с2.

Срок службы и срок сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП — 12 лет;

При хранении реле РЭС-9 в неотапливаемых хранилищах, в упаковке изготовителя и вмонтированных в аппаратуру — 2 года;

При хранении под навесом, в упаковке изготовителя и вмонтированных в аппаратуру — 1 год; или при хранении на открытой площадке, вмонтированных в аппаратуру — 1 год.

Вернуться на страницу Реле

Реле РЭС-9

Помимо реле РЭС-9 на нашем складе постоянно большой выбор тумблеров различных типов и разновидностей и прочей электротехнической продукции. Отправка с транспортной компанией в любой регион. Все классы и исполнения любых электротехнических изделий и комплектующих.

Реле РЭС-9 электрическая схема

Реле РЭС-9 электрическая схема

Приглашаем к сотрудничеству работников отделов снабжения, физических и юридических лиц, занимающихся торговлей электротехникой, приборами КИП и автоматическими системами контроля и управления, технологическими и производственными процессами.

Также обратите ваше внимание на Реле РЭС-10

Реле РЭС-9

Реле РЭС-9 предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50 — 1100 Гц. Возможно применение при печатном монтаже.

Данное реле представляет собой электромагнитное слаботочное негерметичное реле постоянного тока с двумя переключающими контактами. Технические характеристики

Параметр	Значение
Технические условия	РС0.452.045ТУ
Напряжение питания	согласно таблице ниже
Режимы коммутации	согласно таблице ниже
Сопротивление контактов	≤1,5 Ом
Время срабатывания	9 мс макс.
Время дребезга при срабатывании	2 мс макс.
Время отпускания	3,25 мс макс.
Время дребезга при отпускании	4 мс макс.
Сопротивление изоляции:	в нормальных климатических условиях	200 МОм
при максимальной температуре	50 МОм
при повышенной влажности	10 МОм
Электрическая прочность изоляции:	при нормальных климатических условиях	500 В эфф.
при пониженном атмосферном давлении	220 В эфф
при повышенной влажности	300 В эфф.
Виброустойчивость:	от 5 до 50 Гц с амплитудой до1 мм
свыше 50 до 600 Гц с ускорением до 120 м/с2
Ударная устойчивость	до 500 м/с2 (50 g)
Температура окружающей среды	от -60 до +85°C
Относительная влажность	до 98% при +35°C
Атмосферное давление	от 5 до 800 мм. рт. ст.
Максимальный срок службы	25 лет
Масса	20 г

Габаритные размеры электромагнитного реле РЭС-9

Электрическая схема Основные электрические параметры

Исполнения	Рабочее напряжение, В	Рабочий ток, мА	Напряжение срабатывания при +25°C, В, не более	Сопротивление обмотки при +25°C, Ом
РС4.529.029-00.,-01.,-07.,-09.	27.5 ± 4.5	18	500 ± 50
РС4.529.029-02.,-11;	13 ± 3	6.7	72 ± 7.2
РС4.529.029-03.,-12.,-16;	6 ± 1	3.8	30 ± 3
РС4.529.029-10.,-15. ,-19;	6 ± 1	4.0	36 ± 3.6
РС4.529.029-04.,-06.,-13;	10+2-1.7	78	9600+960-1440
РС4.529.029-05.,-14.,-17;	16.5+3.5-3	44	3400+340-510
РС4.529.029-08.,-18.	32.5 ± 5.5	26	980 ± 98

Режимы коммутации

Диапазоны коммутации	Вид нагрузки	Род тока	Частота коммутации, Гц, не более	Число коммутационных циклов, не более
тока, А	напряжения, В	при нормальной температуре	в т. ч. при +80°C
5·10-6 — 0.001	0.05 — 2.0	акт.	пост.	5	105	2.5·104
10-3 — 0.1	1 — 34	акт.	пост.	5	105	2.5·104
10-3 — 0.05	1 — 60	акт.	пост.	5	5·104	1.25·104
0.05 — 0.15	6 — 30	τ≤15 мс	пост.	5	105	2.5·104
0.1 — 0.25	6 — 115	cosφ≥0.3	50 — 1100 Гц	1	4·104	104
0.1- 0.3	6 — 250	акт.	пост.	5	1.5·105	3.75104
0.2 — 0.5	6 — 115	акт.	50 — 1100 Гц	5	105	2.5·104
0.1 — 0.8	6 — 30	акт.	пост.	5	2·105	105
0.8 — 2.0	6 — 30	акт.	пост.	5	105	2.5·104
0.15 — 1	6 — 30	τ≤15 мс	пост.	1	5·103	1.25·103
2 — 3	6 — 30	акт.	пост.	5	104	2.5·103

Приборы и оборудование

В точной аппаратуре используют золото, особенно в моделях старых образцов.

Вот несколько примеров устройств и приборов, работающих от питания электроэнергией, с указанием количества драгметалла:

Тип или модель аппаратуры или прибора	Ориентировочное количество золота, пригодного к извлечению, в граммах
Осциллограф С 9 — 1	3,439
Программатор 815	21,4845
Миллиомметр Е 6-18/1	0,333
Частотометр ЧЗ-68	8,1
Генератор Г 2-59	11,09334

Драгоценный металл в приборах чаще всего используется для покрытий, но встречаются и детали из этого металла.

Утилизация приборов после многократного использования – выгодное занятие.

Примеры использования

Промежуточные реле применяются повсеместно. Их массово эксплуатировали в советский период. Ниже рассмотрен реально действующий пример с одного из предприятий.

Имеется печь на 380 В для закалки металла. Она питается электроэнергией через силовой контактор на 250 А. Катушка контактора управляется через реле РПУ-1. А сигнал на РПУ-1 приходит с современного ПИД регулятора температуры печи.

Цоколёвка промежуточного реле РПУ-1

Регулятор дает команду на реле. Оно замыкает 2 независимые пары управляемых контактов:

• цепь включения силового контактора;
• цепь индикации на панель для оператора печи.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Электромагнитные реле являются наиболее распространенными элементами радиоэлектронной аппаратуры. В связи с развитием средств автоматизации и механизации технических процессов, средств управления сложными комплексами, а также возрастанием роли вычислительной техники расширяются области применения реле. Основные их достоинства заключаются в исключительных электрофизических свойствах электрического контакта, относительной простоте конструкции, универсальности, простоте схемного использования.Электромагнитные реле применяются для управления различного вида аппаратуры или отдельных ее систем, устройств, приборов и элементов. Электромагнитные реле устанавливаются в схемах контроля и защиты, кодирования, памяти и преобразования информации, управления режимами усилителей, генераторов и т. п.Применение электромагнитных реле в радиоэлектронной аппаратуре предъявляет ряд существенных требований к технической документации, к литературе и, в конечном счете, к знаниям разработчика аппаратуры. Оптимальное удовлетворение этих требований позволяет уменьшить массу и габариты, снизить стоимость, повысить стойкость к внешним дестабилизирующим факторам, надежность и долговечность радиоэлектронной аппаратуры.2. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ2.1 Конструкцияпротекающий по его обмоткеРеле с поворотным якорем (рис.2, а) и реле с поперечным движением якоря (рис. 2, б) состоят из стального сердечника (магнитопровода) 1, катушки (обмотки) 7, стального якоря 2, подвижного контакта 4, укрепленного на якоре (рис.2,а) или на оси якоря (рис. 2, б), неподвижных контактов 3, упора 6 и противодействующей пружины 5. Действие этих реле аналогично действию рассмотренного выше реле с втягивающимся якорем.

2.2 Основные характеристики

Основными параметрами реле, характеризующими их в процессе работы и значение которых необходимо для правильного выбора и применения реле, являются: 1) Чувствительность2) Ток (напряжение) срабатывания3) Ток (напряжение) отпускания4) Ток (напряжение) несрабатывания5) Ток (напряжение) удержания6) Коэффициент запаса7) Коэффициент возврата8) Рабочий ток (напряжение)9) Сопротивление обмотки10) Временные параметры11) Сопротивление электрического контакта12) Коммутационная способность13) Сопротивление и электрическая прочность изоляции14) Износостойкость и количество коммутации_ср 2_{ср обм} 2_{ср обм ср сробмз}К_{з р ср} K_вК_{в отп ср} Временные параметры представляют собой максимально возможные значения времени срабатывания и отпускания. Продолжительность времени вибрации контактов обычно входит во время срабатывания, за исключением отдельных частных случаев.Сопротивление электрических контактов указывается в справочнике для периода поставки. При эксплуатации сопротивление оговаривается особо. По сопротивлению электрических контактов оценивается качество контактов реле.Коммутационная способность контактов реле характеризуется величиной мощности, коммутируемой контактами. Нижний предел токов и напряжений, коммутируемых контактами из материала ПлИ-10, Ср999, ПлРд-10, в основном ограничивается величиной переходного сопротивления контактов. Нижний предел токов и напряжений, коммутируемых контактами из технически чистого золота Зл999,9, ограничивается также величиной и нестабильностью переходного сопротивления и, кроме того, сопротивлением изоляции реле. Верхний предел токов и напряжений ограничивается температурой нагрева, при которой снижается механическая прочность контактных материалов. Максимальное значение мощности, коммутируемой контактами, зависит от многих параметров реле: контактирующей поверхности, контактного нажатия, сечения токопроводящих пружин и штырей, межконтактных промежутков, сопротивления изоляции и т. д.

Микросхемы

Практически все микросхемы, изготовленные в СССР, содержат золото. Обычно золотом покрыты все выводы микросхемы и пластина кристалла. В редких случаях золото нанесено только на пластину.

Вас может заинтересовать: Как и чем растворить золото и можно ли это сделать в домашних условиях?

Наличие золота в конкретной микросхеме легко определяется по желтым ногам и упомянутой пластине. Для радиоэлементов в пластмассовом корпусе его нужно раскусить, чтобы добраться до самой пластины.

Перечисление конкретных маркировок смысла не имеет, стоит только отметить, что процентное содержание золота в микросхемах часто даже выше, чем в транзисторах, поэтому они стоят до 250 рублей за единицу.
