Электрическая схема проводки мопеда альфа

Признаки и причины неисправности мотора мопеда

Среди основных проявлений поломки системы зажигания являются такие факторы:

мопед заводится не с первого раза или не заводится вообще;
нужны большие усилия для запуска мотора;
наличие гари на свече;
лишние шумы при работе двигателя во время движения и простоя;
невозможность набрать достаточную скорость без усилия.
Правильная настройка зажигания позволяет исключить следующие проблемы в работе мопеда:
детонация топлива;
увеличен расход бензина;
понижение мощности на низких оборотах;
заметный стук не только при движении, но и при запущенном моторе без движения;
сильный нагрев мотора;
наличие хлопков.

Настройка своевременной подачи искры позволит также продлить работу поршневой системы и всего мотора вообще благодаря отсутствию скоплению бензина внутри мотора – не увеличивается нагар, приводящий к закоксованию и непригодности мотора вообще.

Неправильно выставленное зажигание связано с другими проблемами, среди которых находится и монтаж поршневой системы. Причинами выхода из строя зажигания мопеда являются:

неверно установленная катушка зажигания;
износ поршневой системы, который влечёт выпуск газов изнутри и попадание гари на другие компоненты;
физические повреждения транспортного средства вследствие падения или ДТП.

Следить за состоянием и правильностью подключения катушки зажигания необходимо постоянно, так как именно эта деталь повышает напряжение, давая искру в результате. Отсутствие достаточного напряжения препятствует образованию искры и запуску двигателя мопеда. Есть способ диагностики катушки зажигания, чтобы понять, что требует замены, а не только правильной настройки. Нужно взять тестер (мультиметр) для замера уровней. Стоит учитывать, что цифровой тестер предпочтительней, так как стрелка может не уловить малейших колебаний.

Щупы тестера требуется подключить к выводам катушки зажигания, а сам мультиметр перевести в режим измерения сопротивления. После этого понадобится подать напряжение. Показатель до 5 Ом считается нормой (но не ниже 0,5 Ом) – оптимальный уровень. Далее понадобится проделать всё с вторичной обмоткой:

один щуп подключается к выводу катушки (питающему);
второй надо присоединить к свечному колпачку;
на экране необходимо посмотреть значение.

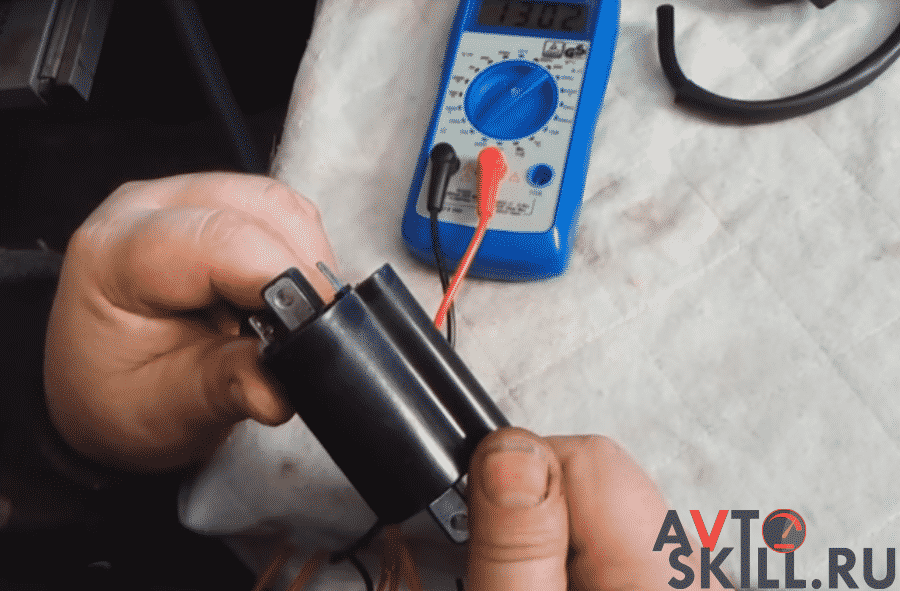

Проверка катушки зажигания мультиметром

Нормой для вторичной обмотки является величина в два-три килоома. При несоответствии показателей названым выше понадобится замена катушки зажигания, а не только настройка соответствующей системы.

Видео о том, как проверить катушку зажигания на мопеде:

Коммутатор на мопед Альфа

В этой части статьи мы рассмотрим особенность распиновки коммутатора на мопед Альфа (и в довесок – Дельта), а также узнаем назначение каждого провода. Вся информация представлена на схеме ниже.

Примечателен тот факт, что одинаковые коммутаторы могут устанавливаться на мопеды различных марок китайского производства, так как существует масса клонов Альфа.

Как мы видим распиновка данного коммутатора очень проста.

Распиновка

Черно-желтый провод 1 , идет к катушке зажигания.
Черно-красный провод 2 отвечает за питание.
Контакт 3 отсутствует в принципе.
Черно-белый провод 4 отвечает за глушение двигателя и идет к замку зажигания.
Сине-белый контакт 5 идет к датчику Холла.
Последний, зеленый контакт 6 является массой.

Схема проводки на мопед Альфа: особенности отечественной эксплуатации

С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.

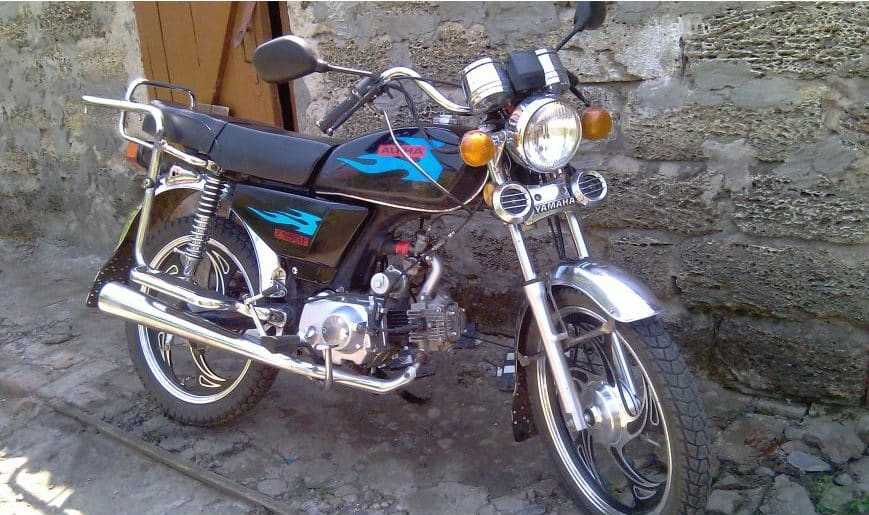

Классический вид мопеда Альфа

Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа

110сс» или «Альфа 49». Цифры в названии обозначают рабочий объем двигателя:

Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;
Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.

Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.

Справочно: в Китае сборкой модели ALPHA занимаются сразу несколько производителей. Среди них компании Horse, Chong Qing Bull, WONJAN, Omaks и ряд других. Сборкой мопедов занимаются и в России такие компании, как АВМ и СМото. При этом схема электропроводки мопеда Альфа идентична вне зависимости от места сборки.

Как зарядить гелевый аккумулятор для мопеда без специальной зарядки

Спустя пару лет после покупки мопеда возникает необходимость подзарядки аккумулятора. И тут выясняется, что АКБ относится к категории гелевых элементов питания, для которой подходят далеко не все зарядные устройства. Как восстановить емкость батареи, если специального ЗУ не оказалось под рукой?

Есть ли альтернатива специальным ЗУ? Гелевая батарея не переносит переразряд, в результате которого гель плавится и превращается в жидкость. По этой причине для подзарядки не годятся устройства, способные зарядить свинцовый или AKB аккумулятор для мопеда. Эти варианты имеют слишком высокие показатели силы тока и напряжения.

Нужны специальные ЗУ с автоматической регулировкой зарядного тока, которые достаточно сложно найти в продаже. Напряжение подходящего зарядного не превышает 14 В, а верхний порог силы тока соответствует 1/10 емкости батареи (для 5 Аh — 0,5 А, для 7 Аh — 0,7 А). При этом устройство определяет время зарядки и самостоятельно отключается, когда батарея полностью зарядилась.

В качестве альтернативы специальным ЗУ можно использовать обычные зарядки с низким током заряда (например, 0,5 А) и выходным напряжением 12 V, которые подойдут для подзарядки батарей с емкостью от 5 Аh

В данном случае важно вовремя отключить зарядку, чтобы не допустить нагревания аккумулятора

Для определения продолжительности процедуры стоит разделить емкость аккумулятора на силу тока (для АКБ 5 Аh и ЗУ 0,5 А время зарядки составит 10 часов)

Также важно периодически проверять напряжение на гелевом аккумуляторе с помощью тестера: оно не должно превышать 14 В

Характеристики

Мотоцикл Альфа 110 можно использовать как для катания по городским улицам, так и для длительных поездок по загородной местности.

Альфа. Модель 2018 года

Последняя модель Alpha, которая вышла с завода в 2021 году получила ряд обновлений:

более тихий глушитель, хоть многие «альфисты» почему-то наоборот стараются придать глушителю больше ревущего звука;
более качественная, цепкая резина;
обновленная панель спидометр-тахометр – это настоящий подарок мопедистам, так как дизайн двойной алюминиевой банки уже изрядно приелся;
более контрастные цвета мотоцикла;
наличие защитных дуг нового поколения.

Проверяем систему питания двигателя

В первую очередь нужно убедиться, что в бензобаке есть достаточное количество бензина. Внутри бензобака есть небольшая трубка, которая отбирает бензин не со дна бензобака, а чуть выше. Поэтому может оказаться, что бензин в баке еще есть, но в карбюратор он не поступает. Поэтому, если есть возможность — долейте бензин хотя бы до половины бака, и попробуйте снова завести мопед. Возможно причина именно в этом.

Также нужно знать, что бензокран мопеда «Альфа» имеет два положения: в одном, он берет бензин ближе ко дну бензобака, а в другом — чуть выше. Если Вы не знаете в каком положении открыт бензокран — попробуйте установить его в другое, возможно это поможет.

Очень удобно проверять подачу бензина, если у вас прозрачная трубка от бензобака до карбюратора, либо установлен сменный бензофильтр. В этом случае сразу видно есть бензин или нет.

Также есть еще одна простая проверка системы питания: набрать небольшое количество (5-10мл.) бензина в шприц, снять трубку забора воздуха с карбюратора и залить бензин прямо в карбюратор. Если после этого мопед будет заводиться, или как говорят «схватывать» — значит причина точно в подаче бензина и нужно проверить подачу топлива и карбюратор.

Если после всех описанных проверок проблема не обнаружилась — остается еще одна проверка — проверка компрессии двигателя.

В вашем браузере отключен JavaScript

Генератор скутера, это ключевой узел всей электрической системы скутера, ведь именно он вырабатывает электроэнергию необходимую для ее работы. Современные скутеры оснащены множеством различных приборов и узлов, которые потребляют электроэнергию. Так, генератор скутера обеспечивает работу фар, системы зажигания, габаритов и т.д. Кроме того, генератор скутера также заряжает аккумуляторную батарею, которая в свою очередь обеспечивает работу электростартера при пуске двигателя.

Принцип работы генератора скутера предельно прост, по своей сути — это самое обыкновенное магдино с маховиком. Магдино (магнето плюс динамо машина) отличается от простого магнето тем, что на нем установлены две обмотки, которые отличаются по вольтажу, в то время, как магнето установлена только одна обмотка. Установка двух обмоток вместо одной, значительно снижает нагрузку на систему и тем самым повышает ее надежность и срок службы. Так высоковольтная обмотка вырабатывает электроэнергию, которая идет на работу системы зажигания скутера, в то время как низковольтная обмотка, которую также часто называют катушкой индуктивности или катушкой «света» обеспечивает работу фар, габаритов, заряд аккумуляторной батареи и т.д. Вольтаж катушки зависит от количества витков в обмотке, чем больше витков, тем выше и вольтаж.

Сама же генерация электроэнергии происходит благодаря электромагнитной индукции. Коленчатый вал вращает маховик с постоянными магнитами вокруг катушек, в результате чего внутри обмоток все время изменяется магнитное поле и таким образом происходит индукция необходимого напряжения. Интересно, что поскольку генератор скутера является магдино, то магнитные якоря вокруг обмотки зажигания и обмотки света могут даже вращаться с разной скоростью. Вокруг катушки зажигания прямо на коленчатом вале, а вокруг катушки света через специальную шестерную «повышайку».

Как вы уже могли догадаться, генератор скутера может вырабатывать только переменный ток. В то время как многим приборам для работы необходим постоянный ток. В частности, аккумулятор может зарядиться только от постоянного напряжения.

Говоря в вкратце, постоянный ток, это простой направленный поток электронов, который движется от одного полюса к другому, в то время как при переменном токе электроны постоянно меняют направление движения. Для того, чтобы преобразовать переменный ток в постоянный на скутере применяются специальные диодные выпрямители. Грубо говоря, диод пропускает электроны лишь в одном направлении, таким образом, превращая переменный ток в постоянный. Благодаря диодным выпрямителям генератор скутера может обеспечивать работу любого устройства, вне зависимости от того, какой вид тока данному устройству нужен.

Так как напряжение, которое выдает генератор скутера, меняется в зависимости от оборотов коленчатого вала, для нормальной работы всех приборов и узлов скутера, необходим регулятор напряжения. Как правило, данный узел совмещен с диодным выпрямителем. Но на старых скутерах и мопедах в качестве регулятора напряжения может стоять отдельное реле. Обычно, генератор скутера вырабатывает избыточное напряжение, как на низких, так и на высоких оборотах, которое необходимо «обрезать», иначе могут очень легко сгореть все электроприборы скутера. Генератор скутера выдает напряжения, как бы с запасом, для того чтобы его точно хватило для нормального функционирования всей электрической системы скутера. Тем не менее, следует понимать, что при установке на скутер какого-то нового оборудования или , например, замены стандартной фары на более мощную, напряжения, которое вырабатывает генератор скутера, может и не хватить для нормальной работы нового устройства. В таком случае, следует либо отказаться от установки нового оборудования вообще, либо пожертвовать чем-то другим, если таковое предоставляется возможным. Можно также попробовать установить более мощный генератор скутера, с большим количеством витков.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

Зеленый провод – общий.
Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Подготовка к выставлению зажигания, необходимые инструменты

Начинать работу с мопедом необходимо с достаточно прогретым двигателем – если оставить транспортное средство остывать около двух часов после поездки или же дать ему отстояться до утра, если транспорт был загнан в гараж вечером, то надо поставить его на несколько минут с рабочим мотором на подставку. Среди остального стоит выполнить:

поставить мопед на ровной и устойчивой поверхности (асфальт или бетон);
зафиксировать транспорт на подставке, чтобы он никуда не сдвигался;
приготовить небольшую коробку для извлечённых деталей (если придётся делать что-то дополнительно). Лучший вариант – ячейки из ящика для инструментов, по которым всё можно рассортировать, исключив путаницу.

Для работы над мопедом понадобится несколько элементов:

набор инструментов, шедший в комплекте с мопедом;
инструкция, которая поставлялась вместе с транспортом – в ней расписаны основные моменты процедуры;
стробоскоп.

Если подобный вид ремонта мопеда выполняется впервые, рекомендуется привлечь помощь хотя бы одного человека, чтобы он мог подержать отдельные части транспорта или зафиксировать на фото/видео процесс. Материалы понадобятся в случае, если при сборке всего механизма обратно возникнут проблемы.

Весь процесс лучше всего проводить на улице в сухую погоду, но без ветра, чтобы песок не попал внутрь, из-за чего понадобилась бы дополнительная чистка. Внутри гаража или бокса процесс не будет безопасным из того, что понадобится запускать мотор. Инструкция по настройке зажигания будет полезной всем владельцем мопедов «Альфа», а также Honda, с которого была скопирована модель для производства в Китае и продажи по более низкой цене в других странах.

Альфа в базовой комплектации имеет

Электрический стартер.
Электронное зажигание на 12В.
Электронный тахометр на приборной панели.
Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды. Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

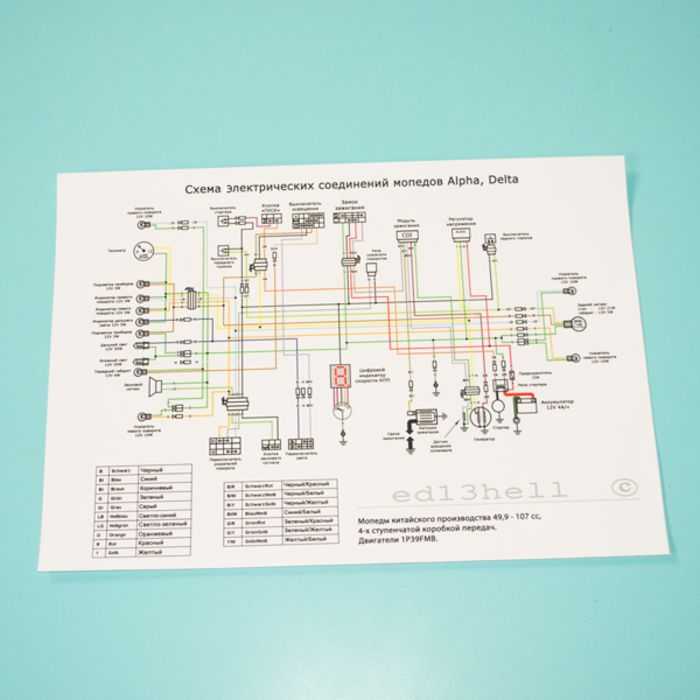

Схема электрооборудования мопедов Альфа (Alpha), Дельта, Орион

1 — модуль зажигания (CDI); 2 — катушка зажигания;3 — свеча зажигания; 4 — генератор; 5 — регулятор напряжения; 6 — батарея; 7 — предохранитель; 8 — стартёр; 9 — кнопка «Пуск»; 10 — пусковое реле; 11 — тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 — индикатор нейтрали КПП; 15 — подсветка приборов; 16 — фара; 17 — индикатор дальнего света; 18 — задний габарит; 19 — индикатор левого поворота; 20 — указатель левого поворота; 21 — индикатор правого оборота; 22 — указатель правого поворота; 23 — переключатель указателей поворота; 24 — реле-прерыватель; 25 — кнопка включения звукового сигнала; 26 — выключатель стоп-сигнала ручного тормоза; 27 — выключатель стоп-сигнала ножного тормоза; 28 — цифровой индикатор скорости КПП; 29 — переключатель света; 30 — выключатель освещения; 31 — охранная сигнализация; 32 — переключатель цифрового индикатора скорости; 33 — звуковой сигнал; 34 — передний габарит

Реле регулятор на мопед на симисторе

Привет друзья. Купил себе недавно еще один мопед Альфа 110 кубиков, скажем так купил его как металолом вообще за копейки. И важная проблема в нем это отсутствие нормального света, реле регулятор неисправен и напряжение слишком высоко, что в свою очередь сжигает лампы. А вот на днях купил себе светодиодные лампы с Китая по 18Вт и теперь надо сделать какой то регулятор, что бы напряжение было в норме. Вот этим и займусь Я когда то уже пытался собрать регулятор на тиристорах, но схема сложна и не надежна, поэтому решил попробовать вариант попроще. Схем в интернете благо валом, но и тут я немного улучшил ее, кстати не зря. Я добавил конденсатор с балластным резистором, а так же добавил токоограничивающий резистор на управляющем электроде симистора Как видно все что нужно, это диодный мост, симистор, два стабилитрона, конденсатор и два резистора. Мост взял на 1000В 50А, симистор выбрал 25А ТС122-25

О регулировке зажигания скутера 4т

Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.

Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.

Настройка системы зажигания скутера Визион

Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.

Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.

На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.

Читать дальше: Карбюратор дааз 2105 1107010 20 жиклеры

Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.

Основные методы ремонта

Выработкой искры занимается генератор, поэтому первым делом стоит заняться его осмотром: проверьте целостность всех проводов и контактов, которые примыкают к генератору. Затем осуществите диагностику конденсатов. Иногда искра может не появляться из-за наличия на генераторе механических повреждений, поэтому стоит тщательно изучить его обмотку. При наличии серьезного дефекта лучше не заниматься починкой, а попросту заменить его новой деталью.

Довольно часто искра не возникает из-за неисправности свечей зажигания, являющихся расходными материалами, которые регулярно выходят из строя. По этой причине стоит проверить эти элементы на наличие повреждений

Особое внимание обратите на цвет свечи — он должен быть чистым и без какого-либо нагара. Если свечи оказались сломанными, то стоит их заменить

На мопеде марки Альфа причиной слабой искры или ее полное отсутствие может оказаться использование разряженной аккумуляторной батареи. Нужно постоянно следить за зарядом аккумулятора. Большая часть батарей, используемых на данной мототехнике выдают 12 вольт, поэтому во время проверки аккумулятор должен показать как минимум 9 вольт. Если он демонстрирует меньшее значение, то вам нужно, либо зарядить, либо поменять батарею.

Extreme.Newline.by

Мотоциклетные двигатели имеют постоянное или переменное опережение зажигания. При постоянном опережении зажигания начало разрыва прерывателя, а, следовательно, появление искры, остается неизменным на всех режимах работы двигателя. При переменном опережении зажигания момент появления искры изменяется ручным или автоматическим способом — центробежным регулятором, который по мере повышения числа оборотов увеличивает опережение зажигания от 10 — 30°. (см. продолжение)

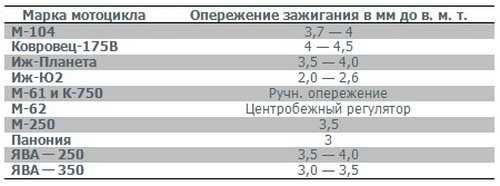

В мотоциклах отечественного производства устанавливается момент зажигания по заводским данным:

У двухцилиндровых двигателей М-61 и К-750 кулачок прерывателя является продолжением распределительного вала, поэтому установка момента зажигания предусмотрена заводом. У этих машин устанавливается одинаковая величина разрыва молоточка для правого и левого цилиндра.

— отверстие для декомпрессора;
— стержень для определения в. м. т.;
— неподвижный контакт прерывателя;
— рычажок прерывателя;
— кулачок.

Как выставить зажигание на 2 т скутере

Здорово, когда в тёплое время года есть возможность выехать на природу, на дачу или просто прокатиться с ветерком. Для этого не обязательно иметь дорогой автомобиль, или навороченную модель мотоцикла. Можно обойтись достаточно бюджетным вариантом, и подобрать оптимальное транспортное средство на котором можно добраться куда угодно. Речь идёт о разновидности лёгкого мотоцикла, которая называется как выставить зажигание на 2 т скутере. Научиться управлять лёгким транспортом сможет даже подросток.

Если Вы прекрасно управляетесь с велосипедом, любите прокатиться с ветерком, то Вам просто необходимо приобрести транспортное средство с двигателем. Лучшим вариантом станет подножка мотоциклов иж или скутер. Педали как на велосипеде крутить уже не придется, а значит Вы сможете наслаждаться поездкой ещё сильнее и получать гораздо больше позитива. Вы никогда не будете уставшим, даже если изъездите город вдоль и поперек.

Существует очень много моделей скутеров. Самые распространенные, это модели с объемом двигателя до пятидесяти кубических сантиметров. Такие аппараты не требуют наличия полноценных водительских прав категории «А», а значит Вы сэкономите на страховке и обязательном техническом осмотре. К тому же, Вам не придется платить дорожный налог

Акцентируйте на этом внимание, когда будете выбирать квадроцикл санкт петербург в регионы или скутер. Более мощные модели стоит рассматривать только после полного обучения езде на аппаратах поменьше

Только лучшее: как выставить зажигание на 2 т скутере

По сравнению с автомобилем, двухколесные транспортные средства имеют массу преимуществ. Небольшому скутеру не требуется гараж или целое машиноместо, расход топлива в разы меньше. Загрязняет окружающую среду видео дебилов на мотоцикле гораздо меньше, то есть экологии Вы не навредите. В общем, сплошные плюсы.

Популярны дром советская гавань мопеды, мото восход цена, от скутер бьет током, квадроцикл взрослый купить в украине, скутеры в зеленограде на заводской, мотоцикл ирбис vg 250, квадроциклы б у цены омск, беговел мотоцикл нижний новгород, мотоциклы на авито ру, дергается стрелка уровня топлива на скутере.

Не забывайте своевременно обслуживать свой мопеды блюхера 12. Вскоре, это будет даже приносить Вам удовольствие. От своевременности и качества обслуживания зависит долговечность транспорта. Используйте только оригинальные запасные части и аксессуары. В сети существует множество тематических форумов, где вы сможете делиться своими впечатлениями и получить ответы на возникающие вопросы в процессе эксплуатации. Однажды сев за руль двухколесного «коня», Вы больше не сможете отказать себе в этом удовольствии.

Как настроить рабочий ход карбюратора

Данная настройка карбюратора дает правильную смесь при рабочем ходе. Данную настройку нужно делать когда:

Если вы на своем мопеде ездили, катались и на выкрученной свече зажигания у вас черный нагар;
Если вы поехали, а мопед плохо скорость набирает, а при выкрученной свече зажигания у вас белый нагар.

Рабочий ход регулируется иглой установленной в дроссельную заслонку карбюратора. Для этого нам нужно открутить гайку дроссельной заслонки, вынуть дроссель с иглой из карбюратора.

У иглы есть проточки в количестве 5 штук. При покупке нового мопеда Альфа. Фиксирующая пластина находится на средней проточке.

Если у вас бедная смесь, белый нагар на свече зажигания, то фиксирую пластину нужно опустить на одно деление вниз. Тем самым мы поднимаем иглу на одно деление и увеличиваем количество поступающего топлива в камеру сгорания.

И на оборот. Если у вас обогащенная смесь и черный нагар на свече, то иголочку нужно опустить вниз.

После проделанной процедуры устанавливаем иголочку на место, собираем карбюратор и пробуем прокатиться. Смотрим за поведением работы двигателя мопеда после регулировки, катаемся.

Конечным итогом правильной регулировки рабочего хода карбюратора у вас должен быть бурый нагар на свече зажигания.
