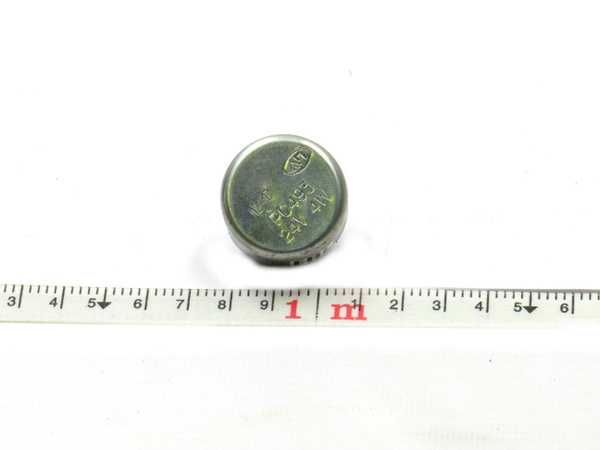

Рс 493 24v 4w

Рс 493 24в (автоприбор)` реле ламп ручного тормоза к-з, мтз, урал, лаз, баз

Как работает электромагнитно-тепловое реле

Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.

Конструкция электромагнитно-теплового реле довольно простая, в ней используется схема подключения поворотников через реле электромагнитного типа. Оно изготавливается в виде цилиндрического сердечника, а в качестве его обмотки используется тонкий медный провод. Вверху сердечника располагаются две группы контактов, а с каждой стороны установлены металлические якоря. Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. С помощью других контактов происходит замыкание цепи с лампами в указателях поворотов. Именно они обеспечивают мигающий режим.

К якорю основной группы контактов крепится тонкая нихромовая струна. Она оттягивает якорь от контакта, который расположен на сердечнике. Таким образом, цепь будет разомкнутой, что для нее является нормальным положением. Сам сердечник установлен на специальной изолированной площадке, где также осуществляется крепление и противоположного конца струны. В процессе работы через струну проходит электрический ток, поскольку она вместе с резистором находится в цепи выключателя. Все элементы устройства размещаются в цилиндрическом металлическом корпусе.

Принцип работы электромагнитно-теплового реле очень простой. Когда включается сигнал поворота, происходит замыкание цепи. Под действием тока нихромовая струна нагревается, а ее длина увеличивается. Якорек, который ранее был оттянут, притягивается сердечником, выпрямляется и в течение короткого времени выполняет замыкание контактов. Из-за этого лампы поворотов начинают светить в полный накал. Ток проходит мимо струны, из-за чего она остывает и вновь укорачивается. В результате, происходит оттягивание якорька от сердечника, что приводит к размыканию контактов. Лампы прекращают светить, затем, весь цикл возобновляется. Нихромовая струна нагревается и остывает очень быстро, обеспечивая мигание ламп со средней частотой 60-120 раз в течение минуты.

Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.

Существенным недостатком данного устройства является постепенное растягивание струны, нарушающее нормальную работу реле. Поэтому, в настоящее время эти приборы заменены более современными конструкциями электронных реле.

Распиновка реле поворотов

В процессе эксплуатации штатное реле поворотов может выйти из строя и в этом случае требуется его замена. Становится заметна некорректная работа устройства, особенно, когда перестает загораться контрольная лампочка. Основная причина неисправности заключается в неполном замыкании прибора.

В других случаях реле начинает функционировать нестабильно, замыкание релейных контактов происходит с различными временными интервалами. В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Это может создать серьезную проблему на дороге, когда устройство включается незаметно для водителя из-за случайного задевания во время вождения автомобиля.

Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. В этом случае подключение реле поворотов осуществляется по стандартной схеме, показанной на рисунке. Контакт № 1 является положительным, второй контакт служит для подключения к переключателю поворотов, третий соединяется с контрольной лампочкой, а четвертый подключается к массе.

Все соединения и контакты должны быть надежно заизолированы с помощью изоленты и кембрика, представляющего собой полую пластмассовую оплетку. Это позволяет исключить возможные замыкания с другими проводниками. Определенные неудобства создает пластмассовый корпус электронного реле, который не всегда помещается на штатное место расположения. Однако домашние мастера довольно легко преодолевают это затруднение и находят наиболее оптимальное техническое решение.

Принцип работы реле прерывателя

Реле прерыватель РС 493 — это электромеханическое устройство, предназначенное для коммутации электрических цепей. Принцип работы реле прерывателя основан на использовании электромагнитного принципа, который позволяет открыть и закрыть контакты в зависимости от подачи электрического сигнала.

Основные компоненты реле прерывателя:

  • Электромагнит — главный элемент, отвечающий за перемещение контактов. Подавая на электромагнит напряжение, создается магнитное поле, которое воздействует на его сердечник.
  • Сердечник — перемещается под действием магнитного поля электромагнита, открывая или закрывая контакты. В состоянии покоя сердечник находится в верхнем положении и не соприкасается с контактами.
  • Контакты — основные элементы, предназначенные для коммутации электрической цепи. При подаче напряжения и перемещении сердечника, контакты смыкаются или размыкаются в зависимости от заданного состояния реле.

Принцип работы реле прерывателя следующий:

  1. При отсутствии напряжения на электромагните и в состоянии покоя, сердечник находится в верхнем положении, и контакты разомкнуты.
  2. Подавая напряжение на электромагнит, создается магнитное поле, которое притягивает сердечник и перемещает его вниз.
  3. При достижении нижнего положения, контакты смыкаются, обеспечивая замкнутую электрическую цепь.
  4. При снятии напряжения с электромагнита, магнитное поле исчезает, и упругая сила пружины возвращает сердечник в верхнее положение.
  5. При этом контакты размыкаются, разрывая электрическую цепь.

Таким образом, принцип работы реле прерывателя основан на проведении или прерывании электрической цепи под действием электромагнитного поля и перемещения сердечника.

Реле прерыватель для чего нужно

Реле прерыватель, также известное как РС 493, является электромеханическим устройством, используемым в электротехнике и электронике. Оно представляет собой надежное устройство, предназначенное для отключения или перерывания электрического тока по команде с внешнего источника.

Зачастую реле прерыватель используется в системах автоматики и управления, где возникает необходимость в прерывании или включении силового электрического тока. Оно действует как выключатель, который может переключать силовую цепь с одного состояния в другое в зависимости от сигнала, поступающего на вход.

Основная функция реле прерывателя заключается в обеспечении контроля и защиты электрических цепей от перегрузок или короткого замыкания. При возникновении опасной ситуации, реле прерыватель автоматически отключает подводимый к цепи ток, что предотвращает возможность повреждения оборудования и неправильного функционирования системы в целом.

Кроме того, РС 493 реле прерыватель также может использоваться в схемах автоматического управления для включения или отключения различных устройств и аппаратов. Оно может выполнять функции временного или постоянного выключателя для различных электрических устройств и систем.

В целом, реле прерыватель играет важную роль в обеспечении безопасной и надежной работы электротехнического оборудования. Оно позволяет эффективно контролировать токи и сигналы, а также защищать системы от повреждений, обеспечивая стабильную и надежную работу.

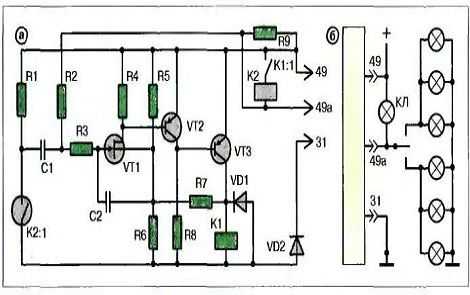

Электронное реле: схема и принцип работы

Конструкция электронного реле поворотов состоит из двух основных частей. Из стандартного электромагнитного реле, выполняющего коммутацию и электронного ключа, обеспечивающего определенную частоту срабатывания данного устройства.

Нихромовая струна заменена электронным ключом. С его помощью происходит подача и снятие напряжения с обмотки электромагнитного реле в определенные промежутки времени. Основой ключа служат микросхемы или дискретные элементы. Они являются составными элементами задающего генератора и цепей управления.

Принцип работы электронного реле очень простой. Когда напряжение подается на реле, в работу включается задающий генератор. С его помощью формируются управляющие импульсы с различной частотой, которые поступают к цепям управления. Посредством импульсов подается или прерывается ток, проходящий по обмотке электромагнитного реле. Такие действия заставляют якорь поочередно притягиваться или опускаться. В результате, происходит замыкание или размыкание контактных групп с определенной частотой, обеспечивая такое же мигание сигнальных ламп.

Все электронные элементы реле смонтированы на отдельной плате. Электромагнитное реле располагается над платой. Оба они размещаются в пластиковом корпусе. Контакты выводятся наружу снизу или сбоку. Для крепления корпуса имеются отверстия и проушины под болтовые соединения.

Каждое электронное реле поворотов обладает несомненными преимуществами перед другими конструкциями. Они зарекомендовали себя качественными и технологичными устройствами, изготовленными на основе современных схем, отличающихся повышенной надежностью. Технические характеристики этих приборов остаются неизменными, независимо от срока эксплуатации.

Применение реле РС 493 24В 4Вт в современных системах

Реле РС 493 24В 4Вт является надежным и эффективным устройством, которое находит широкое применение в современных системах. Оно может использоваться в различных областях, таких как электроэнергетика, автоматизация производства, управление освещением и др.

Главным преимуществом реле РС 493 24В 4Вт является его низкое энергопотребление. С мощностью всего 4 Вт оно обладает высокой энергоэффективностью, что позволяет снизить энергозатраты и обеспечить экономию ресурсов. Благодаря этому оно идеально подходит для использования в системах, где важна экономия электроэнергии.

Также реле РС 493 24В 4Вт отличается высокой надежностью и долговечностью. Оно способно выдерживать большое количество переключений без потери своих характеристик и качества работы. Это делает его идеальным выбором для систем, где требуется стабильная и бесперебойная работа на протяжении длительного времени.

Применение реле РС 493 24В 4Вт также обусловлено его удобством в установке и использовании. Оно имеет компактные размеры, что позволяет устанавливать его даже в ограниченных пространствах. Кроме того, наличие разъемных клеммных колодок значительно облегчает подключение проводов, ускоряя процесс монтажа и обслуживания системы.

В заключение, реле РС 493 24В 4Вт является незаменимым компонентом современных систем, обладающим низким энергопотреблением, высокой надежностью и удобством использования. Благодаря своим характеристикам и преимуществам оно нашло широкое применение в различных отраслях и системах, где требуется эффективное и надежное управление электрооборудованием.

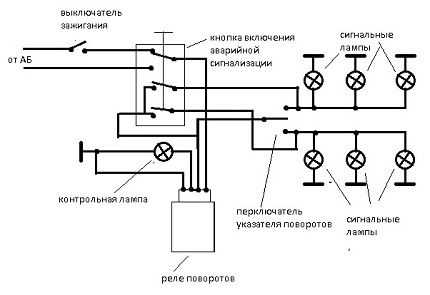

Схема подключения реле рс 492

Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.

Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.

Рекомендуемые товары:

Артикул:
N10322101

Батарейка VW

Под заказ
Цена в Евро:
0.62

Цена: 50 руб.

Артикул:
21.3759-01

Конвертер 15 А

Под заказ
Цена в Евро:
15.60

Цена: 1250 руб.

Артикул:
TR 21.3759-02

Конвертер 25 А импульсный

Под заказ
Цена в Евро:
26.59
Производитель: Turkey

Цена: 2130 руб.

Артикул:
21.3759-03

Конвертер 20 А

Под заказ
Цена в Евро:
32.95

Цена: 2640 руб.

Артикул:
21.3759-05

Конвертер 30 А

Под заказ
Цена в Евро:
21.84

Цена: 1750 руб.

Артикул:
24370

Лампа A24 H3 70Вт

В наличии
Цена в Евро:
1.56

Цена: 125 руб.

Артикул:
24443SW2

Лампа А24 Н4 75/70 2шт

Под заказ
Цена в Евро:
4.87

Цена: 390 руб.

Артикул:
AX-340-7

Разъем реле стартера

В наличии
Цена в Евро:
1.87

Цена: 150 руб.

Артикул:
ПР 112

Блок предохранителей ВАЗ 2101-07 10 контактный

Под заказ
Цена в Евро:
4.87

Цена: 390 руб.

Артикул:
ПР 120

Блок предохранителей ВАЗ 2101-07 6 контактный

В наличии
Цена в Евро:
7.36

Цена: 590 руб.

Артикул:
152.3722

Блок предохранителей ВАЗ 2104-05

В наличии
Цена в Евро:
61.16

Цена: 4900 руб.

Артикул:
521.3722

Блок предохранителей ВАЗ 2104-07 инжектор

Под заказ
Цена в Евро:
43.69

Цена: 3500 руб.

Артикул:
402,3722

Блок предохранителей ВАЗ 2105 нового образца Псков

Под заказ
Цена в Евро:
19.97

Цена: 1600 руб.

Артикул:
173.3722-М

Блок предохранителей ВАЗ 2108

Под заказ
Цена в Евро:
22.47

Цена: 1800 руб.

Артикул:
367,3722

Блок предохранителей ВАЗ 2108 нового образца Псков

Под заказ
Цена в Евро:
51.17

Цена: 4100 руб.

Для всех городов, кроме Москвы, есть только доставка транспортной компанией

Россия

  • Казань
  • Москва
  • Санкт-Петербург
  • Новосибирск
  • Екатеринбург
  • Нижний Новгород
  • Самара
  • Омск
  • Челябинск
  • Ростов-на-Дону
  • Уфа
  • Волгоград
  • Красноярск
  • Пермь
  • Воронеж
  • Саратов
  • Краснодар
  • Тольятти
  • Барнаул
  • Тюмень
  • Ижевск
  • Ульяновск
  • Иркутск
  • Владивосток
  • Ярославль
  • Хабаровск
  • Махачкала
  • Оренбург
  • Новокузнецк
  • Томск
  • Кемерово
  • Рязань
  • Астрахань
  • Пенза
  • Набережные Челны
  • Липецк
  • Тула
  • Киров
  • Чебоксары
  • Калининград
  • Курск
  • Улан-Удэ
  • Ставрополь
  • Магнитогорск
  • Брянск
  • Иваново
  • Тверь
  • Белгород
  • Сочи
  • Нижний Тагил
  • Подольск
  • Комсомольск-на-Амуре
  • Химки
  • Сыктывкар
  • Нальчик
  • Нижнекамск
  • Шахты
  • Дзержинск
  • Братск
  • Орск
  • Ангарск
  • Энгельск
  • Благовещенск
  • Старый Оскол
  • Великий Новгород
  • Королев
  • Псков
  • Мытищи
  • Бийск
  • Таганрог
  • Йошкар-Ола
  • Новороссийск
  • Нижневартовск
  • Кострома
  • Петрозаводск
  • Стерлитамак
  • Тамбов
  • Грозный
  • Мурманск
  • Севастополь
  • Владикавказ
  • Сургут
  • Архангельск
  • Якутск
  • Вологда
  • Саранск
  • Орел
  • Череповец
  • Чита
  • Курган
  • Волжский
  • Калуга
  • Смоленск
  • Симферополь
  • Сызрань
  • Люберцы
  • Норильск
  • Прокопьевск
  • Южно-Сахалинск
  • Балаково
  • Петропавловск-Камчатский
  • Армавир
  • Рыбинск
  • Абакан

Схема подключения реле прерывателя

Реле прерыватель РС 493 представляет собой устройство, которое используется в электрических схемах для переключения или прерывания электрического потока по команде или условию. Схема подключения реле прерывателя может немного различаться в зависимости от конкретной модели, но основные принципы остаются общими.

Для подключения реле прерывателя РС 493 необходимо выполнить следующие шаги:

Определите напряжение и мощность источника питания, к которому будет подключено реле

Важно убедиться, что реле может работать с такими параметрами.
Подключите положительный (+) и отрицательный (-) провода источника питания к соответствующим клеммам реле. Обычно на корпусе реле указаны метки для подключения питания.
Подключите нагрузку (электрическую цепь, которую необходимо переключить или прервать) к соответствующим выходным клеммам реле

Проверьте сопротивление и мощность нагрузки, чтобы убедиться, что они соответствуют спецификациям реле.
Подключите управляющий сигнал к соответствующим входным клеммам реле. Это может быть сигнал от кнопки, датчика или другого устройства, которое будет управлять состоянием реле.
Проверьте все подключения, убедитесь, что провода надежно зафиксированы и не имеют повреждений.

После выполнения всех этих шагов схема подключения реле прерывателя РС 493 будет готова к работе. Однако перед включением питания рекомендуется проверить подключение еще раз и убедиться, что все параметры и подключения верны.

Клемма Обозначение Описание
1 + Положительный полюс питания
2 Отрицательный полюс питания
3 NC Обычно закрытый контакт
4 NO Обычно открытый контакт
5 COM Коммон контакт
6 A1 Катушка управления 1
7 A2 Катушка управления 2

В схеме подключения реле прерывателя РС 493 катушки управления обычно соединяются параллельно, то есть провод А1 подключается к плюсу (+) источника питания, а провод А2 — к минусу (-). Катушка управления создает магнитное поле, которое вызывает перемычку контактов и переключение или прерывание электрического потока. Контакты NC и NO входят в электрическую цепь нагрузки и могут быть подключены в зависимости от требуемого режима работы.
