Экономайзер карбюратора (эпхх) ваз

Принцип действия

Чтобы определить причину неполадки, предпринять действия по устранению неисправности ЭПХХ, необходимо знать о принципе его работы.

1. Экономайзер оснащается выходными и входными цепями.
2. Входные цепи — это концевой выключатель и провод, который подключается к коммутатору.
3. Концевой выключатель дросселя (дроссельной заслонки) сообщает экономайзеру о том, нажата ли в данный конкретный момент педаль газа или нет.
4. Если педаль не выжата, концевой выключатель замыкается на массу.
5. как только педаль газа нажимается водителем, контакт отключается.
6. Провод, который соединяет коммутатор и экономайзер, сообщает о количество импульсов катушке зажигания. По сути, за счет этого экономайзеру удается узнать о фактических текущих оборотах силового агрегата.
7. Выходная цепь у ЭПХХ только одна — электромагнитный клапан ХХ карбюраторной системы (ХХ — холостой ход). Экономайзер может включить и отключить данный клапан.
8. Экономия топлива обеспечивается закрытием топливного жиклера ХХ на больших оборотах мотора.
9. Если педаль газа не выжата, концевой выключатель заслонки замыкается на массу, обороты составляют менее 2,1 тысячи в минуту, тогда экономайзер открывает электромагнитный клапан ХХ.
10. Когда педаль газа нажимается, концевой выключатель размыкается, оставляя при этом клапан открытым все равно. Закрытие клапана происходит только при условии превышения оборотов мотора выше 2,1 тысячи в минуту.
11. Клапан находится в закрытом положении, пока обороты не упадут ниже отметки 1,9 тысячи в минуту.

Статья в тему: Реле стартера на ВАЗ 2114: самостоятельная диагностика поломки

Если автомобиль едет по накату с включенной передачей и отпущенной педалью акселератора, ЭПХХ включаться не будет, даже при условии падения оборотов ниже 1900 в минуту. Экономайзер следит за закрытым положением заслонки. Если при этом обороты мотора на холостом ходу слишком высокие, это воспринимается как движение накатом.

Собственно, это все, что вам необходимо знать о работе такого элемента как ЭПХХ.

Практика и исследования показывают, что применение экономайзера позволяет сэкономить около 5 процентов от расхода мотора.

Проверка клапана

Есть три основных этапа проверки работоспособности электромагнитного клапана.

Способ проверки	Ваши действия
Базовый режим работы ЭПХХ	Заведите двигатель и начните плавно повышать обороты силового агрегата; Как только вы пересечете отметку в 2100 оборотов в минуту, клапан должен отключиться. Это будет слышно по щелчку; Повысьте теперь обороты до 4000 оборотов в минуту. При этом клапан должен оставаться закрытым; Вновь плавно понижайте обороты, достигнув отметки ниже 1900 оборотов в минуту. В этот момент исправный клапан вновь щелкает, что говорит о его включении
Режим торможения мотором	Отключите фишку с концевого выключателя положения заслонки, посадите ее на массу; Это действие позволит обмануть экономайзер, сообщив ему, что педаль газа была отпущена; Заведите мотор и поднимите обороты выше отметки в 4000 единиц в минуту; Постепенно начните снижать обороты; Когда достигните 1900 оборотов в минуту, клапан включиться не должен; Концевик замкнут на массе, обороты выше холостых запускают режим торможения мотором. Экономайзер включать клапан не должен.
Отсечки топлива при отключении зажигания	Прогрейте двигатель до 90 градусов и выключите зажигания; Двигатель при этом должен сразу заглохнуть, не вибрировать и не дребезжать; Если вибрации возникают, это говорит о том, что электромагнитный клапан не перекрывает жиклер холостого хода; Как результат, бензин продолжает идти в разогретый силовой агрегат

Помимо самого электромагнитного клапана, вам также обязательно следует провести проверку блока управления ЭПХХ.

Плюс и минус

Проверка блока управления

Для проверки блока управления электромагнитным клапаном карбюраторного ВАЗ 2109 вам потребуется провод. Длина провода должна быть такой, чтобы его хватило для соединения клапана с положительной клеммой аккумуляторной батареи. Плюс вам пригодится контрольная лампочка штатного напряжения.

Ваши действия при проверке блока управления будут выглядеть следующим образом.

1. Отключите от клапана провод питания, не нарушая при этом работу самого карбюратора. После этого подключите клапан по средствам подготовленного провода к положительной клемме аккумуляторной батареи.
2. Питающий провод электромагнитного клапана, который вы на предыдущем этапе отсоединили, нужно подключить к положительной клемме контрольной лампы. Минус соединяется с массой.
3. Включите двигатель и дайте ему некоторое время поработать на холостых оборотах. Коленчатый вал при этом должен вращаться со скоростью в пределах 850-900 оборотов в минуту. Контрольная лампа должна гореть.
4. Начинайте постепенно повышать обороты, достигнув отметки 2100 единиц в минуту. Если блок управления исправен, при достижении этого уровня лампочка потухнет. Снизив обороты вновь до 1900 единиц в минуту, лампа должна загореться.

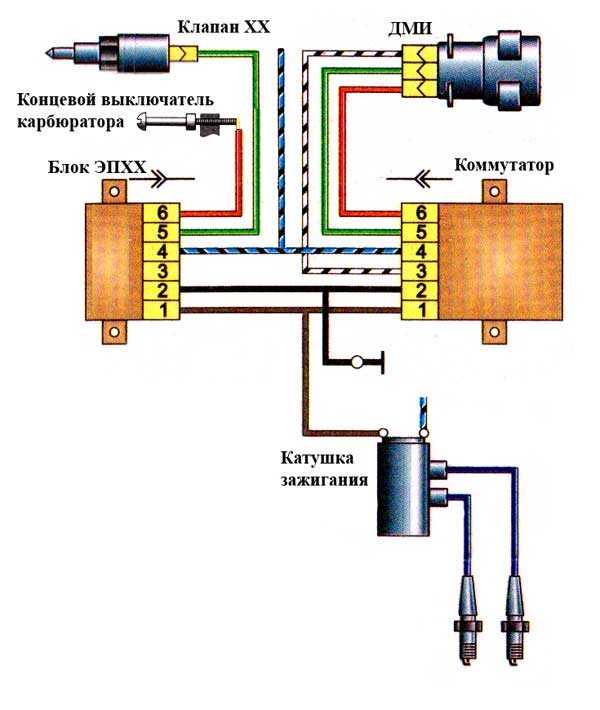

Полезная схема

Если в ходе проверки клапана и его блока управления была обнаружена неисправность, потребуется заменить соответствующий вышедший из строя компоненты карбюраторной системы питания автомобиля ВАЗ 2109.

ЭПХХ является важным компонентом автомобиля, за которым требуется постоянный контроль со стороны автовладельца.

 Загрузка …

Устройство экономайзера карбюратора

Узел выполнен в виде отдельного модуля в собственном корпусе. Исполнительный механизм находится внутри, и не подлежит обслуживанию. С наружной стороны электрическая часть с контактами разъема подключения, с внутренней (находящейся в полости камер карбюратора) головка клапана. Если экономайзер имеет механический привод, проводов подключения нет.

Служит он для контроля подачи топлива. Модуль управления получает данные с различных датчиков (система работает почти как на инжекторе), и на основе установленной заводской программы, дает команду исполнительным механизмам. Соответственно, механический агрегат работает при создании условий срабатывания привода. На большинстве карбюраторов устанавливаются следующие виды устройств:

Экономайзер принудительного холостого хода (аббревиатура: ЭПХХ)

Прибор разработан, как техническое развитие клапана холостого хода. При этом у него есть и уникальные функции. Клапан может полностью перекрывать поступление топлива по жиклеру холостого хода. Контроллер управления получает два сигнала: определенное количество оборотов коленчатого вала, и отсутствие движения педали акселератора. Система позволяет существенно экономить топливо при торможении двигателем. Компрессия цилиндров гасит обороты коленвала, при этом бензин в камеры сгорания не поступает. Соответственно, отсутствует негативный эффект, когда несгоревшее топливо попадает в глушитель, и в нем сгорает. Раньше водители переходили на нейтральную передачу, для экономии на затяжных спусках. Это небезопасно, к тому же в автомобиле перегреваются и изнашиваются тормоза. В режиме движения на передаче, управление автомобилем более предсказуемо, и всегда есть возможность притормозить холодными колодками, чего нельзя сделать при спуске накатом.

При общении с профессиональными мастерами сервиса, вы можете услышать аббревиатуру ЭМК (электромагнитный клапан). Это сленговое наименование ЭППХ.

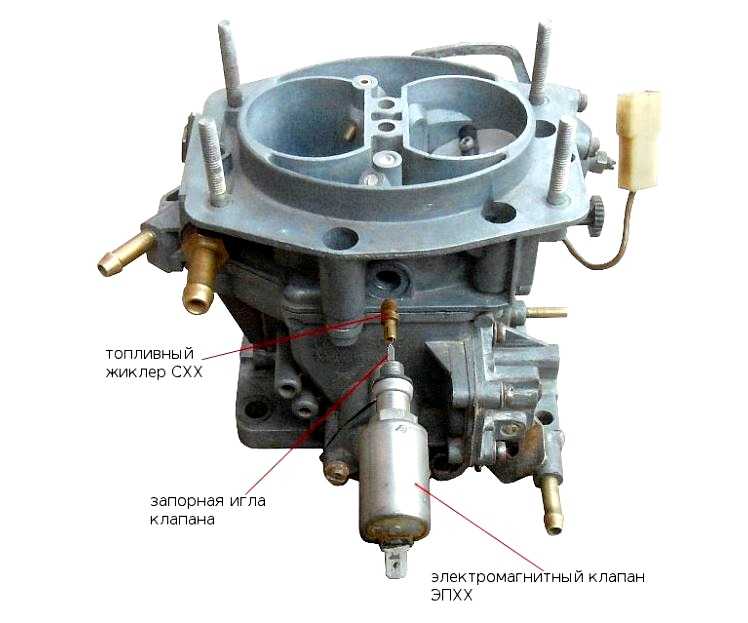

На фото видно, как расположен ЭППХ, и как его демонтировать.

Экономайзер мощностных режимов (ЭМР).

Технически выполнен, как вакуумный регулятор. Работает в механическом режиме, что делает его надежным и неприхотливым в обслуживании. Диафрагма экономайзера обеспечивает нормально открытый клапан (по принципу электромагнитных реле). Только вместо катушки и сердечника, применяется шарик и пружина.

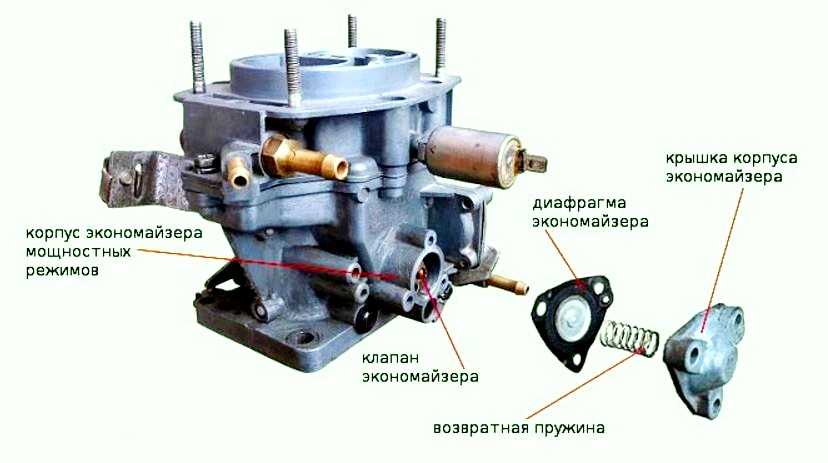

Расположение и составные части ЭМР можно увидеть на иллюстрации:

Открытый шариковый клапан свободно пропускает бензин по каналу жиклера. При умеренных нагрузках, в камере карбюратора возникает естественное разряжение, приводящее в движение мембрану (диафрагму) экономайзера. Это усилие больше, чем сопротивление пружины шарика, Дополнительный приток бензина прекращается, возникает экономия топлива. При более сильном нажатии на акселератор, разряжение снижается, мембрана переходит в режим покоя. Система снова открывает дополнительный поток бензина, обеспечивая дополнительный подхват мощности за счет принудительного обогащения смеси.

Сравнение бесконтактного и контактного реле переменного тока

Контактное реле переменного тока

Контактное реле переменного тока основано на использовании механического контакта для переключения тока. Оно состоит из электромагнита, контактов и пружин, которые соединяют и разъединяют контакты под действием электромагнитного поля. При активации реле, электромагнит приводит к замыканию или размыканию контактов, что позволяет току протекать через управляемую электрическую цепь. Контактное реле широко применяется в различных областях, требующих высокий уровень надежности и долговечности.

Бесконтактное реле переменного тока

Бесконтактное реле переменного тока, также известное как электронное реле, отличается от контактного реле тем, что не использует механические контакты для переключения тока. Вместо этого оно использует полупроводниковые элементы, такие как транзисторы или тиристоры, для управления током. Благодаря этому бесконтактное реле имеет ряд преимуществ, таких как меньший размер, отсутствие износа механических частей и более быстрая скорость переключения. Благодаря этим свойствам, оно широко применяется в современной электронике и автоматизации.

Контактное реле переменного тока	Бесконтактное реле переменного тока
— Использует механические контакты	— Использует полупроводниковые элементы
— Высокая надежность и долговечность	— Быстрое переключение и отсутствие износа
— Больший размер	— Меньший размер
— Возможны искры и износ контактов	— Безопасность и надежность в использовании

Итак, выбор между контактным и бесконтактным реле переменного тока зависит от требований конкретного проекта. Если необходима высокая надежность и долговечность, то контактное реле является хорошим выбором

Если важны компактность и быстрая скорость переключения, то лучше обратить внимание на бесконтактное реле

Однако, важно также учитывать особенности применения и окружающую среду, чтобы выбрать наиболее подходящий вариант

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Электрооборудование автомобилей

Публикация:

   Система управления экономайзером принудительного холостого хода автомобилеи ВАЗ-2108, -2109

Читать далее:

   Диагностический прибор Э214

Система управления экономайзером принудительного холостого хода автомобилеи ВАЗ-2108, -2109

Проверка системы на автомобиле. Если при отпускании педали управления дроссельной заслонкой карбюратора двигатель останавливается, то необходимо отсоединить зеленый провод от клеммы электромагнитного клапана карбюратора и подсоединить к этой клемме плюсовой вывод аккумуляторной батареи. Если при таком подключении проводников двигатель будет работать на минимальной частоте холостого хода, то клапан исправен, а неисправен электронный блок или проводники цепи управления ЭПХХ с монтажным блоком. Если двигатель не работает — неисправен клапан или засорена система холостого хода карбюратора.

Проверка электромагнитного клапана. При работе двигателя на минимальной частоте холостого хода отключают провод от клеммы электромагнитного клапана. Продолжение работы двигателя свидетельствует о неисправности клапана или о нарушении герметичности соединения клапана и седла.

Проверка электромагнитного клапана, снятого с автомобиля, производится по схеме рис. 1, б. При включении цепи должен быть слышен щелчок клапана, а амперметр должен регистрировать ток, который не должен превышать 0,4 А при напряжении питания 14 В.

Дополнительные материалы по теме:

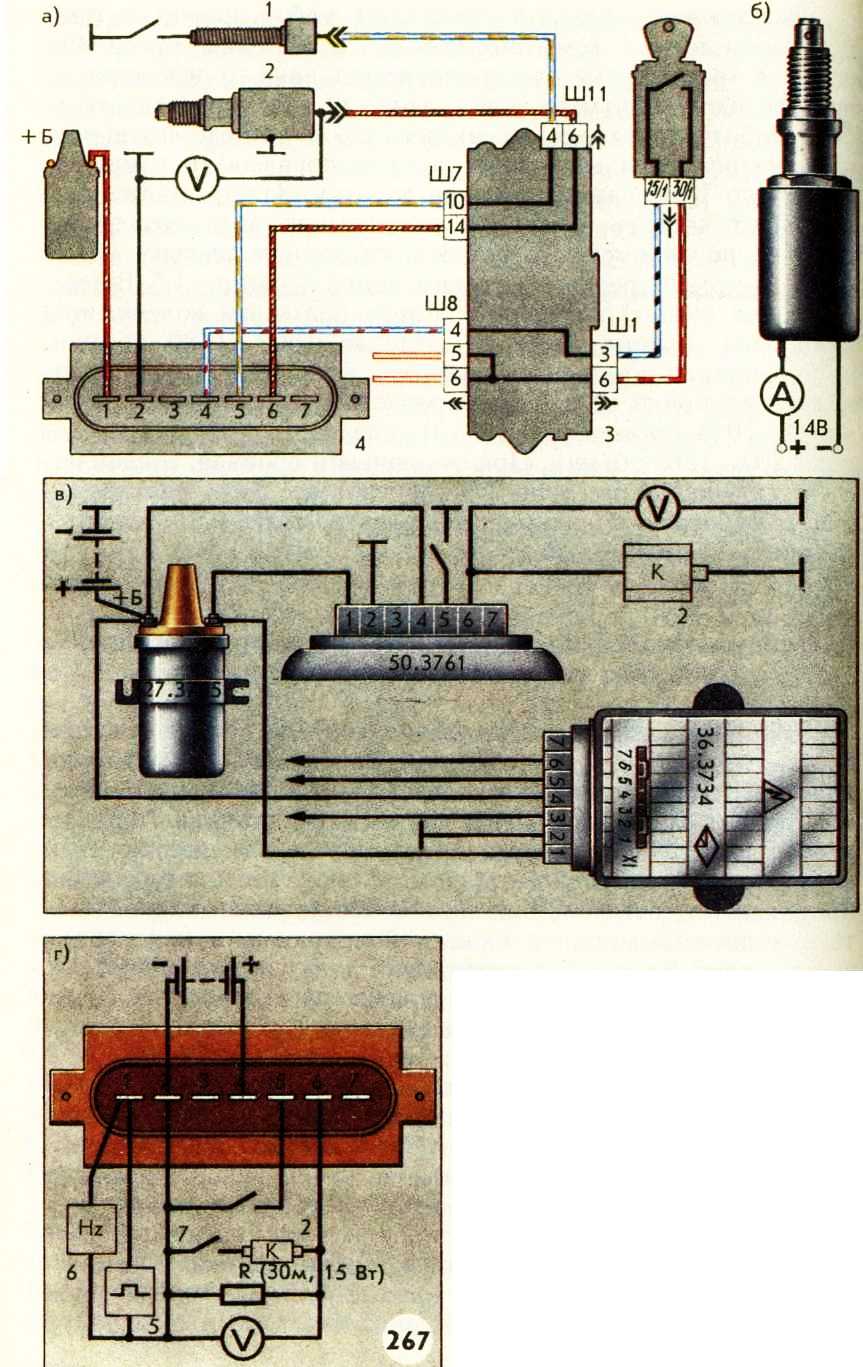

Рис. 1. Система управления экономайзером принудительного холостого хода автомобилей ВАЗ-2108, -2109:
а — схема системы; б — проверка электромагнитного клапана; в— подключение блока ЭПХХ к системе зажигания; г —- проверка блока ЭПХХ осциллографом

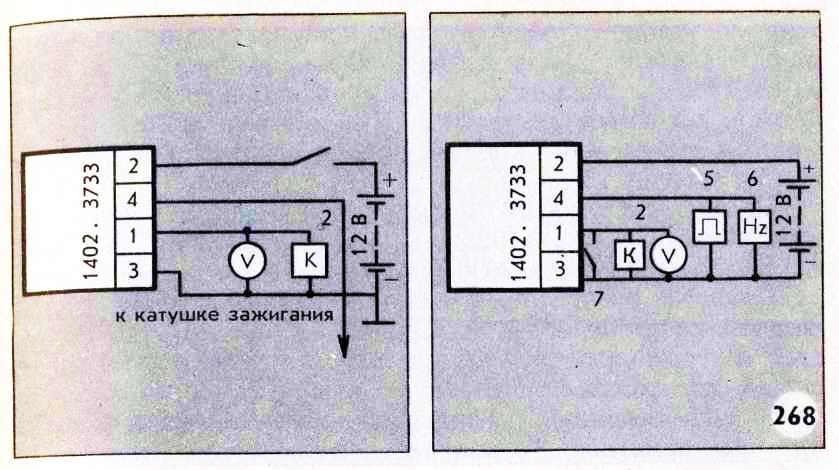

Рис. 2. Проверка электронного блока ЭПХХ типа 14.3733 подключением к системе зажигания (а) и осциллографа (б). Позиции те же, что на рис. 267

Проверка электронного блока. Для проверки электронного блока на автомобиле замеряют напряжение между клеммой электромагнитного клапана и корпусом автомобиля на минимальной частоте холостого хода. Оно должно быть не менее 10 В. Затем увеличивают частоту вращения коленчатого вала двигателя до 5000об/мин и резко отпускают акселератор. При падении частоты вращения коленчатого вала до 1900 об/мин напряжение, регистрируемое вольтметром, не должно превышать 0,5 В. Если оно больше — неисправен электронный блок. Частота вращения коленчатого вала двигателя измеряется переносным тахометром. Для устранения влияния выключателя на результаты проверки системы на холостом ходу провод, отсоединенный от клеммы выключателя, соединяют с корпусом автомобиля, имитируя замыкание цепи выключателя. При работе двигателя на средних частотах вращения коленчатого вала (2200—2300 об/мин) провод выключателя соединяют с корпусом, а затем отсоединяют. При соединении проводника с корпусом клапан должен отключаться, а отсоединении — включаться.

Электронные блоки управления системой ЭПХХ можно проверять, подключив их к системе зажигания, с которой они работают на автомобиле (см. рис. 1, в и 2, а). Плавно увеличивают частоту вращения якоря электродвигателя, от которого приводится во вращение валик датчика-распределителя, в момент включения клапана измеряют ее с помощью тахометра, а затем, продолжая увеличивать частоту вращения, измеряют ее в момент выключения. Включение и выключение клапана контролируется вольтметром или по щелчку клапана.

На рис. 2 показано подключение к системе зажигания электронного блока 1402.3733, блоки 1402.3733, 1412.3733 и 1432.3733 подключаются аналогично.

Проверка электронных блоков управления ЭПХХ производится по схемам, изображенным на рис. 1, г и 2, б, где генератор прямоугольных импульсов имитирует сигнал от системы зажигания, а частотомер измеряет частоту включения и отключения электропневмоклапана или электромагнитного клапана.

Вместо генератора импульсов для проверки различных электронных блоков можно применить устройство, показанное на рис. 3. Различную частоту импульсов получают, изменяя частоту вращения якоря электродвигателя, соединенного с валиком любого прерывателя-распределителя. Частота импульсов измеряется тахометром (например, ТХ193). Вторичное напряжение с катушки зажигания подается на разрядник. Такое устройство позволяет получить импульсы амплитудой 100—250 В.

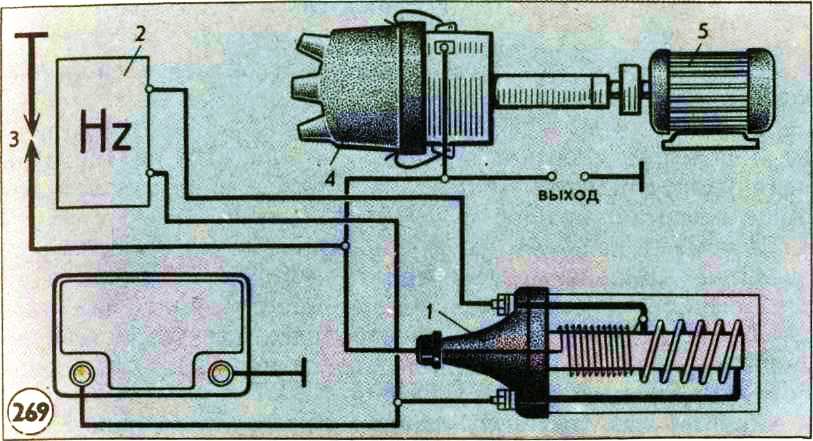

Рис. 3. Электромеханическое устройство, генерирующее импульсы

Рекламные предложения:

Читать далее: Диагностический прибор Э214

Категория: —
Электрооборудование автомобилей

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными “литыми” дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму “Нивы”, на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 “Нива”.

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией “девятки”. Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

Реле ЭПХХ 2108: для чего оно используется

Реле ЭПХХ 2108 — это электромеханическое устройство, которое используется для управления и контроля различных систем и процессов. Оно широко применяется в автомобилях, энергетике, автоматизации промышленных процессов и других отраслях.

Главной функцией реле ЭПХХ 2108 является переключение электрических цепей по заданным условиям. Оно может быть использовано для следующих целей:

• Защита и контроль электрических цепей: Реле ЭПХХ 2108 используется для защиты от перегрузки и короткого замыкания в электрических сетях. Оно может автоматически отключать цепь при возникновении определенных условий, чтобы предотвратить повреждение оборудования или возникновение аварийной ситуации.
• Управление электромеханическими устройствами: Реле ЭПХХ 2108 может использоваться для управления различными электромеханическими устройствами, такими как электромагнитные клапаны, насосы, вентиляторы и т.д. Оно может активировать или деактивировать эти устройства в соответствии с заданными условиями или сигналами.
• Автоматизация процессов и систем: Реле ЭПХХ 2108 может быть использовано для автоматизации различных процессов и систем. Например, оно может контролировать температуру в помещении, освещение, системы безопасности и другие параметры. Оно может определять условия и осуществлять действия в соответствии с ними, что позволяет обеспечить эффективное и надежное управление.

Реле ЭПХХ 2108 имеет простую и надежную конструкцию, которая позволяет ему эффективно функционировать в различных условиях. Оно обладает высокой степенью надежности, что делает его особенно полезным для использования в системах, где требуется стабильное и безопасное управление.

Применение эпхх 2108 в различных отраслях

• Промышленность: Эпхх 2108 может использоваться для контроля и управления различными производственными процессами. Он позволяет автоматизировать множество операций, повышая эффективность и надежность работы.
• Транспорт: В автомобильной и железнодорожной отраслях эпхх 2108 может быть использован для мониторинга и управления различными системами, такими как двигатель, тормоза, освещение и многое другое.
• Энергетика: В энергетической отрасли эпхх 2108 может быть применен для оптимизации работы электростанций, снижения энергопотребления, обнаружения и устранения неисправностей.
• Телекоммуникации: В сфере телекоммуникаций эпхх 2108 может использоваться для обработки и передачи данных, контроля и управления системами связи.
• Медицина: В медицинской индустрии эпхх 2108 может быть использован для мониторинга пациентов, контроля рабочих процессов в лабораториях, а также для управления медицинским оборудованием.

Это лишь некоторые примеры использования эпхх 2108 в различных отраслях. Благодаря своей гибкости и функциональности, он может быть успешно применен во множестве других областей.

ЭПХХ 2108 проверка с спецприборами — Энциклопедия журнала «За рулем»

1 – блок управления;2 – вольтметрА – к жгуту проводов автомобиля

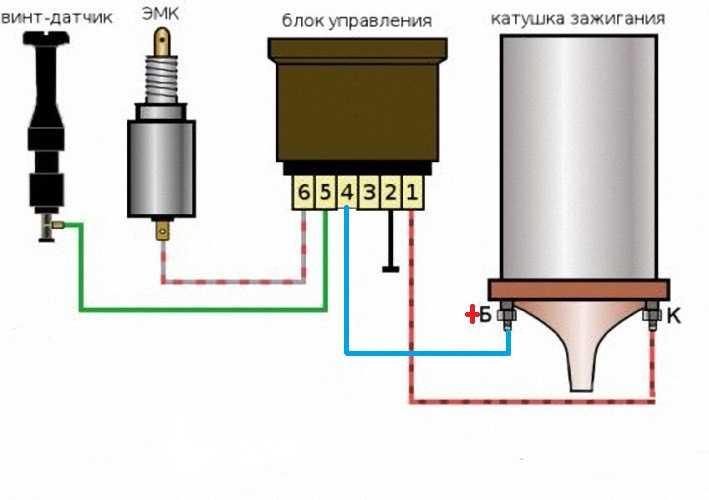

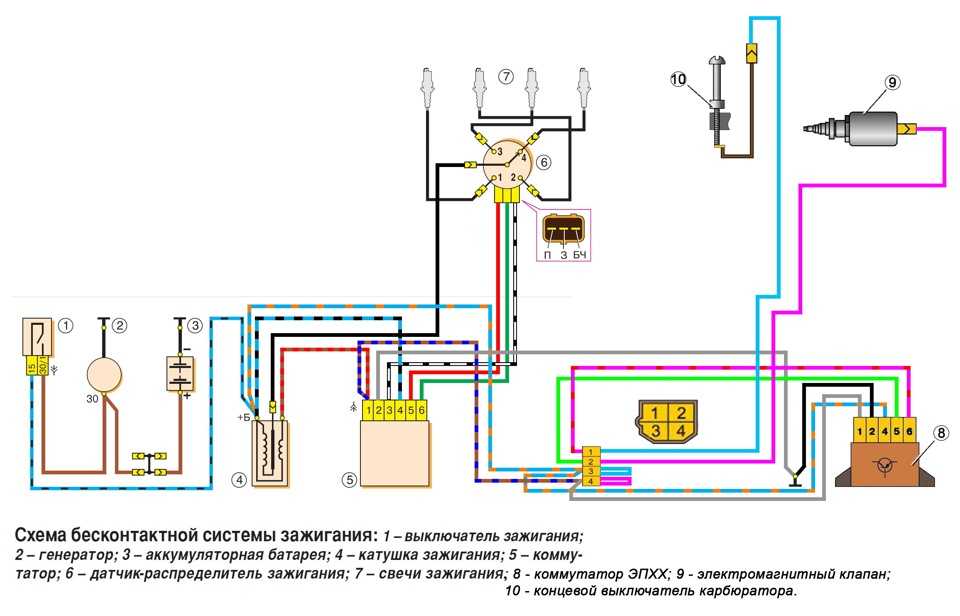

Схема подключения ЭПХХ

1 – катушка зажигания;2 – соединительная колодка блока управления;3 – изолированный наконечник винта «количества»;4 – винт «количества»;5 – электромагнитный клапан.

ПОРЯДОК ВЫПОЛНЕНИЯ

Для проверки системы ЭПХХ необходимо иметь вольтметр с пределом измерений до 15 В и тахометр (если автомобиль не оборудован тахометром). Также желателен омметр для проверки целостности электрических цепей.Наиболее характерный признак неисправности системы ЭПХХ — остановка двигателя после резкого сброса «газа» на частоте вращения коленчатого вала выше средней. Если на других режимах двигатель работает устойчиво, следует проверить функционирование блока управления системы ЭПХХ. Для этого…

Снимаем изоляционную колодку с наконечника провода, соединяющего блок управления с электромагнитным клапаном. Наконечник надеваем на вывод электромагнитного клапана и подсоединяем к нему «плюсовой» щуп вольтметра. Второй вывод прибора соединяем с «массой». Пускаем двигатель и прогреваем его до рабочей температуры. На холостом ходу, при закрытой дроссельной заслонке, на выводе клапана должно быть не менее 10 В.Открывая дроссельную заслонку, увеличиваем частоту вращения коленчатого вала до 4000 мин-1. Затем резко закрываем заслонку. От момента закрытия дроссельной заслонки (наконечник винта «количества» замыкается на «массу») и до падения частоты вращения коленчатого вала примерно до 1900 мин-1 напряжение на выводе клапана должно быть не более 0,5 В.При снижении частоты вращения коленчатого вала до 1900 мин-1 блок управления вновь должен подать напряжение на вывод электромагнитного клапана.Если все указанные условия выполняются, а двигатель глохнет при сбросе «газа», то чаще всего это связано с очень обедненной смесью на холостом ходу или регулировкой на слишком низкую частоту вращения коленчатого вала на этом режиме. В любом случае требуется проверить и отрегулировать холостой ход с проверкой содержания СО в отработавших газах.Если в результате проверки установлено, что напряжение на выводе электромагнитного клапана при закрытии дроссельной заслонки остается неизменным, то…

Замыкаем на «массу» наконечник провода, соединенного с блоком управления. Если после повышения частоты вращения коленчатого вала выше 2100 мин–1 напряжение падает до 0,5 В и ниже,

В противном случае неисправны блок управления или его соединительные провода.Если в результате описанной выше проверки выяснится, что на вывод электромагнитного клапана постоянно поступает напряжение не ниже 10 В, то неисправен блок управления. В этом случае при сбросе «газа» топливоподача не отключается; такая неисправность на работе двигателя никак не отразится, кроме того что немного возрастет расход топлива (на величину около 0,5 л/100 км) и, возможно, появится «дизелинг» после выключения зажигания.Отсутствие холостого хода может быть связано с неисправностью электромагнитного клапана, блока управления или соединительных проводов. Для определения причины неисправности необходимо убедиться в наличии напряжения на выводе электромагнитного клапана. Когда напряжение отсутствует после включения зажигания или оно значительно ниже 10 В при полностью заряженной аккумуляторной батарее, следует снять наконечник провода с вывода клапана и замерить величину напряжения на нем. Если напряжение на наконечнике составляет около 12 В, то неисправен электромагнитный клапан (короткое замыкание обмотки). Если напряжение значительно ниже или отсутствует, неисправен блок управления или повреждена проводка.Отсутствие повреждений соединительных проводов блока управления проверяем омметром при выключенном зажигании. Для этого отсоединяем колодки проводов от блока управления, электромагнитного клапана и винта «количества». При проверке используем схему системы ЭПХХ. После включения зажигания на вывод «4» соединительной колодки блока управления должно подаваться напряжение. Для проверки к выводу подключаем вольтметр.Омметром также можно проверить контакт, состояние провода винта «количества» и обмотку электромагнитного клапана. Касаясь щупом прибора наконечника провода винта «количества», замеряем сопротивление. При открытой дроссельной заслонке первой камеры прибор должен показывать бесконечно большое сопротивление, а при закрытой — короткое замыкание. Сопротивление обмотки электромагнитного клапана должно быть в пределах 70–80 Ом.

Монтаж САУВЗ

Система поставляется с моторедуктором, в корпус которого встроена электронная плата и необходимые провода для подключения. Настройки программного обеспечения индивидуальны для каждой модели автомобиля и задаются водителем. В конструкции редуктора используются пластиковые детали, что исключает образование инея внутри. Тяговое усилие обеспечивает перемещение заслонки при любых морозах.

Монтаж устройства выполняется в соответствии с руководством пользователю. Сначала подключаем массу. Для этого крепим нужный кабель в ближайшем удобном месте. Вслед за этим подсоединяем провода к датчику оборотов силовой установки и к клавише-лампе ручного тормоза.

Блок управления ЭПХХ карбюратора Солекс

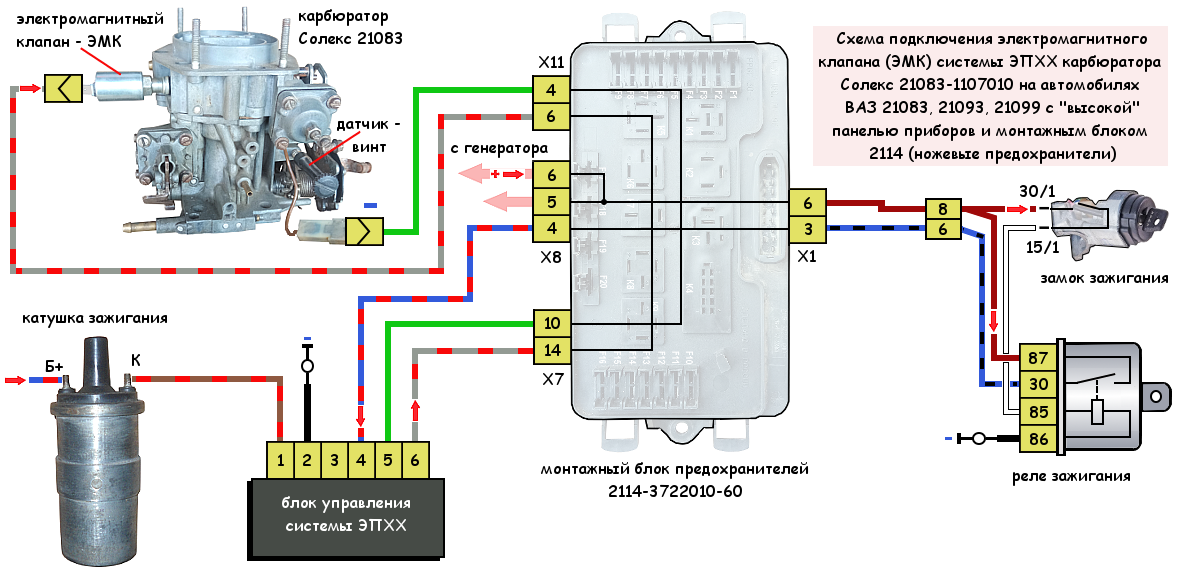

Карбюратор Солекс 2108, 21081, 21083 оборудован системой ЭПХХ (экономайзер принудительного холостого хода).

1. Назначение блока управления ЭМК ЭПХХ.

Блок управления ЭПХХ предназначен для своевременной подачи напряжения (включения) и обесточивания (выключения) электромагнитного клапана (ЭМК) карбюратора Солекс 2108, 21081, 21083 при наступлении или прекращении режима принудительного холостого хода двигателя (ПХХ) — торможения двигателем.

А так же отключении при остановке двигателя, для предотвращения попадания бензина в цилиндры и возникновения дизелинга (работы двигателя после выключения зажигания).

2. Где установлен блок управления?

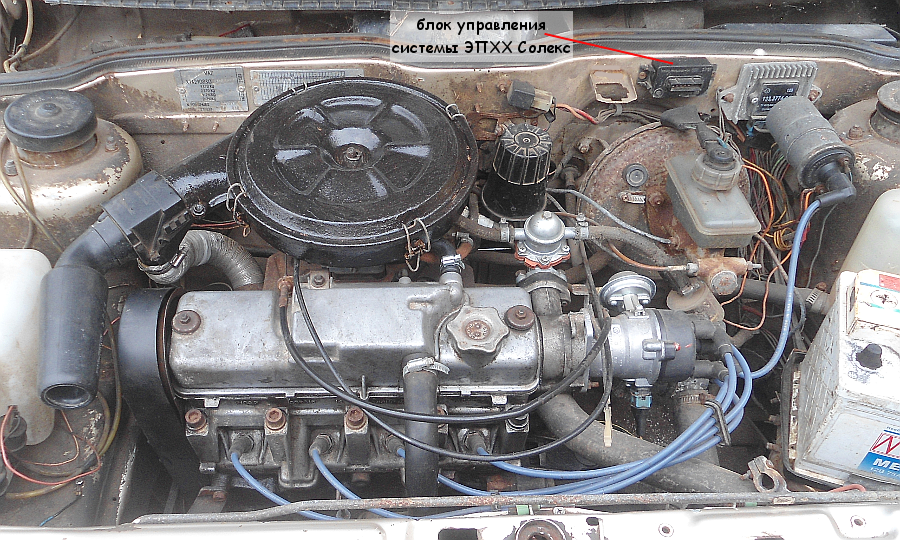

Блок управления установлен на щите моторного отсека, слева по ходу автомобиля.

Блок управления системы экономайзера принудительного холостого хода (ЭПХХ) карбюратора Солекс установлен на щите моторного отсека

3. Как работает блок управления ЭМК ЭПХХ?

Для определения наступления режима принудительного холостого хода блок управления ЭПХХ получает два сигнала.

— Дроссельные заслонки закрыты

Сигнал поступает от датчика-винта регулировки «количества» топливной смеси. Его контакт касается ребра рычага на дроссельной заслонки первой камеры карбюратора («масса»), если она закрыта. На контакт надет наконечник провода, идущий к блоку управления.

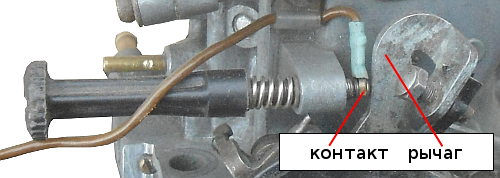

Датчик-винт регулировки «количества» топливной смеси Солекс 2108, 21081, 21083

— Частота вращения коленчатого вала превысила 2000 об/мин

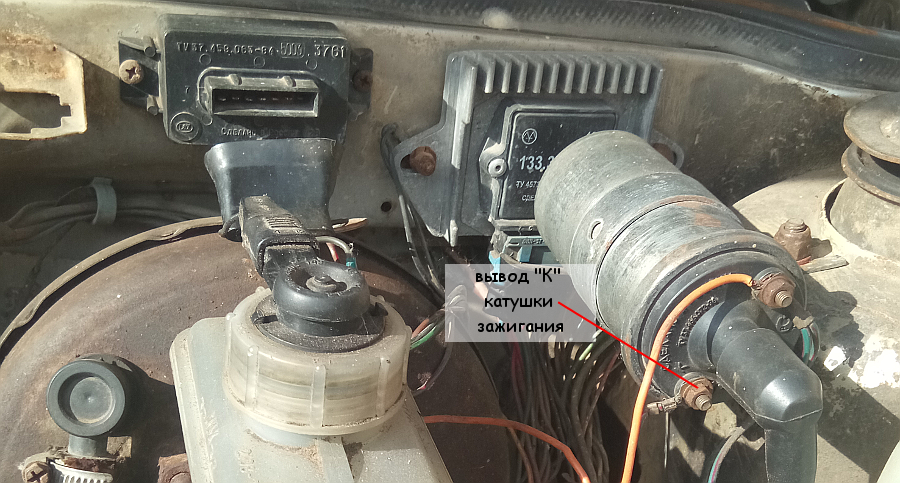

Сигнал частоты вращения коленчатого вала приходит с вывода «К» катушки зажигания (импульсы в системе зажигания). Это первичная обмотка катушки.

Вывод «К» катушки зажигания системы зажигания автомобилей ВАЗ 2108, 2109, 21099

Получив оба сигнала блок управления обесточивает электромагнитный клапан карбюратора и его игла запирает отверстие в топливном жиклере СХХ. Топливо через систему холостого хода не поступает.

Прекращение режима ПХХ определяется блоком если какое-либо из двух условий не выполняется (либо водитель нажал на педаль газа и разомкнул наконечник винта и рычаг дроссельной заслонки, либо обороты двигателя упали ниже 1800 об/мин). В результате блок управления возобновляет подачу топлива через СХХ подав напряжение на ЭМК (ЭМК втягивает иглу вовнутрь корпуса и открывает топливный жиклер СХХ).

5. Неисправности блока управления.

Неисправный блок управления ЭПХХ начинает то открывать, то закрывать клапан вне зависимости от поступающих на него сигналов. Появляются рывки и провалы при движении автомобиля. Холостой ход двигателя либо пропадает вовсе, либо двигатель «троит».

Для определения неисправности блока управления можно провести его проверку (заодно проверив всю систему ЭПХХ). Предварительно проверить исправность блока можно сняв и надев наконечник провода на вывод электромагнитного клапана карбюратора и послушав есть ли щелчок. Если щелчка нет, ЭМК не срабатывает, напряжение на него блоком не подается.

6. Применяемость блока управления в системах ЭПХХ Солекс 2108, 21081, 21083.

Примечания и дополнения

Режим принудительного холостого хода (ПХХ) двигателя автомобиля наступает при движении на скорости, с отпущенной педалью газа и включенной передачей — накатом (по ровной дороге, либо на спуске). На этом режиме, в условиях ухудшения горения топливной смеси в цилиндрах (плотность заряда мала, количество остаточных газов велико), необходимо отключать подачу топлива в двигатель, чтобы предотвратить выброс несгоревших углеводородов в атмосферу и попутно слегка сократить расход топлива. Чем и занимается система ЭПХХ с блоком управления.

На принудительном холостом ходу автомобиль движется в городском цикле 15-20 процентов времени. Если система обеспечивающая его работу настроена правильно и исправна, то помимо снижения вредности выхлопа получается существенная экономия топлива.

Раздел 4: Технические особенности ЭПХХ 2108

1. Производительность: ЭПХХ 2108 обладает высокой производительностью благодаря использованию передовых технологий и компонентов. Система способна эффективно обрабатывать большие объемы данных и выполнять сложные вычисления в режиме реального времени.

2. Надежность: ЭПХХ 2108 разработана с учетом высоких требований к надежности. Она обеспечивает защиту данных, отказоустойчивость и восстановление после сбоев. Система способна работать длительное время без перебоев и обеспечивает безопасность передаваемой информации.

3. Масштабируемость: ЭПХХ 2108 позволяет легко масштабировать свои возможности в зависимости от потребностей заказчика. Система готова к интеграции с различными сторонними программами и имеет модульную архитектуру, которая позволяет добавлять новые функциональные блоки.

4. Гибкость настройки: ЭПХХ 2108 предлагает широкие возможности по настройке системы под конкретные требования и задачи заказчика. Система позволяет настраивать различные параметры и функции в соответствии с потребностями пользователя.

5. Интеграция с другими системами: ЭПХХ 2108 может интегрироваться с другими информационными и управляющими системами. Она предоставляет возможность обмена данными и взаимодействия с внешними системами, что упрощает обработку информации и повышает эффективность работы.

6. Интерфейс пользователя: ЭПХХ 2108 имеет удобный и интуитивно понятный интерфейс пользователя. Система предоставляет доступ к всем функциям и возможностям через графический интерфейс или командную строку.

7. Безопасность: ЭПХХ 2108 обеспечивает высокую степень защиты данных и конфиденциальности. Система использует современные методы шифрования и механизмы авторизации, чтобы предотвратить несанкционированный доступ и утечку информации.

8. Поддержка и обновления: ЭПХХ 2108 обеспечивает надежную поддержку со стороны разработчиков. Система регулярно обновляется и дополняется новыми функциями и возможностями, а также предоставляет техническую поддержку и консультации пользователям.

Технические особенности ЭПХХ 2108 делают ее эффективным и надежным инструментом для автоматизации и оптимизации бизнес-процессов. Система готова к сотрудничеству с различными отраслями и предлагает широкие возможности для улучшения работы организации.
