1 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Настоящая этикетка распространяется на устройство коммутационное «УК-ВК» АЦДР.425412.002 и его исполнения «УК-ВК/01» АЦДР.425412.002-01, «УК-ВК/02» АЦДР.425412.002-02, «УК-ВК/03» АЦДР.425412.002-03, «УК-ВК/04» АЦДР.425412.002-04, «УК-ВК/05» АЦДР.425412.002-05.

Устройство коммутационное «УК-ВК» АЦДР.425412.002 ТУ (в дальнейшем — устройство) применяется в системах охранно-пожарной сигнализации и предназначено для управления подключением и отключением приборов, входящих в состав систем охранно-пожарной сигнализации, и коммутацией исполнительных устройств (ламп, сирен, видеокамер, систем пожаротушения, электромагнитных замков и т.д.) к сети переменного тока номинальным напряжением 220 В или источнику постоянного тока до 30 В путем замыкания и размыкания контактов реле.

Характеристики управляемых исполнительных реле приведены ниже:

Количество исполнительных реле

Характеристики контакта реле

Нормально разомкнутый, на замыкание

Нормально замкнутый, на переключение

Устройство рассчитано на непрерывную круглосуточную работу.

Устройство является восстанавливаемым, контролируемым, обслуживаемым.

Основные технические данные

1) Количество каналов коммутации:

2 – для исполнений АЦДР.425412.002, АЦДР.425412.002-02, АЦДР.425412.002-04;

1 — для исполнений АЦДР.425412.002-01, АЦДР.425412.002-03, АЦДР.425412.002-05.

2) Характеристики исполнительных реле:

— количество исполнительных реле:

2 – для исполнений АЦДР.425412.002, АЦДР.425412.002-02, АЦДР.425412.002-04;

1 – для исполнений АЦДР.425412.002-01, АЦДР.425412.002-03, АЦДР.425412.002-05.

Максимальное коммутируемое напряжение каждого реле, В

Максимальный коммутируемый ток каждого реле, А

3) Характеристики управляющего сигнала:

* — величина приведена для одного канала (для одного реле).

4) Температура окружающего воздуха от 243 до 323 К (от минус 30 до +50 о С).

5) Относительная влажность воздуха до 93 % при температуре +40 О С.

6) Габаритные размеры – 75х75х46.

В комплект поставки устройства входит:

Централизованная система пожарного наблюдения(ЦСПН).

Но попробую рассмотреть вопрос объединения систем в единую службу лишь в сфере СПА, ведь, в соответствии с СП484:

Конечно это требование содержит неприятное требование — невозможно использовать единые линии передачи информации для всех систем, но это не точно — в не вступивших в силу СП на СПИ нет таких требований.

То есть у диспетчера, обеспечивающего взаимодействие дежурного оператора с объектовыми СПЗ, скорее всего будет отдельная «пожарная» СКАДА на отдельном АРМ. На больших объектах, где без СКАДА никак, уже наблюдается тенденция наличия двух АРМ с отдельными СКАДА: чисто пожарной, и под все остальные системы автоматики.

Поэтому в свете рассмотрения объединения пожарных постов нужно рассматривать способы интеграции нескольких объектовых СПА, выполненных на оборудовании различных производителей, в одно целое.

Чем это не ещё один способ укрупнения по белому, причём уже на основе алгоритмов будущего, а не анахронизмов типа аттестации проектировщиков МЧС?

Или чем это не дверь для входа на рынок сперва системного интегратора, а затем уже и поставщика оборудования.

Но на данный момент для реализации такого замысла не готовы ни люди ни системы. Поэтому и нормативная база не даёт зелёный свет. Что делать с людьми я уже писал в статье Воспитание, как компонента профессионального технического образования. А вот что делать с системами? Как что: системы всегда соответствуют имеющимся в наличии людям, и даже больше — реальность всегда соответствует коллективным помыслам людей.

Пока же рассмотрим что есть сейчас.

Ultrasensitive

Рис. 7. Внешний вид реле Ultrasensitive

Это реле с уменьшенным током управления (рисунок 7, таблица 2), для срабатывания им достаточен ток порядка 0,2…1 мА. Они идеально подходят для устройств с батарейным или микромощным питанием (системы безопасности и сигнализации, детекторы газов, детекторы присутствия) и по своей потребляемой мощности в цепи управления (около 1 мВт) практически не имеют аналогов среди всех остальных приборов для гальванической развязки. Однако микромощность серьезно ухудшила динамические характеристики реле, поэтому время срабатывания при рекомендуемом токе через светодиод составляет порядка 3…3,5 мс, а время отпускания – 0,6…1 мс (лучшие значения – для реле с типовым током переключения 1 мА).

Таблица 2. Сверхчувствительные реле

Наименование	Корпус	Контакты	Максимальное рабочее напряжение, В	Ток нагрузки, не более, мА	Минимальный (рекомендуемый) ток срабатывания, мА
G3VM-61G2	SOP4	1a	60	400	1 (2)
G3VM-61G3	SOP4	1a	60	400	0,2 (0,5)
G3VM-201G1	SOP4	1a	200	200	1 (2)
G3VM-201G2	SOP4	1a	200	200	0,2 (0,5)
G3VM-351G1	SOP4	1a	350	100	1 (2)
G3VM-401G1	SOP4	1a	400	100	0,2 (0,5)
G3VM-601G	SOP4	1a	600	90	1 (2)
G3VM-601G1	SOP4	1a	600	70	0,2 (0,5)

Сопротивление каналов у этих реле равно от 1 Ом для G3VM-61 до 35 Ом у G3VM-601G1 и 45 – у G3VM-601G, емкость контактов, соответственно, уменьшается от 130 до 30 пФ. Произведение емкости и сопротивления контактов у всех реле превышает 100 единиц, что делает их малопригодными для коммутации средне- и высокочастотных аналоговых сигналов.

Как отключать несколько инженерных систем при пожаре при помощи УК-ВК.

Несколько УК-ВК возможно можно разместить на одной линии управления средствами противопожарной защиты.

В статьях про отключение вентиляции и закрытие огнезадерживающих клапанов (ОЗК) было подробно рассмотрено использование релейного усилителя (устройства коммутационного) «УК-ВК».

«УК-ВК» можно управлять:

при помощи реле, коммутируя напряжение питания 12/24В;
выходом напряжения (открытый коллектор, контролируемый выход, ключ …).

Управляющий выход может быть:

активированным в дежурном режиме;
активирующимся при переходе в режим «Пожар».

Контакты реле УК-ВК могут быть:

нормально замкнуты (НЗ);
нормально-открыты (НО).

Но не все способы годятся с точки зрения необходимости контроля целостности.

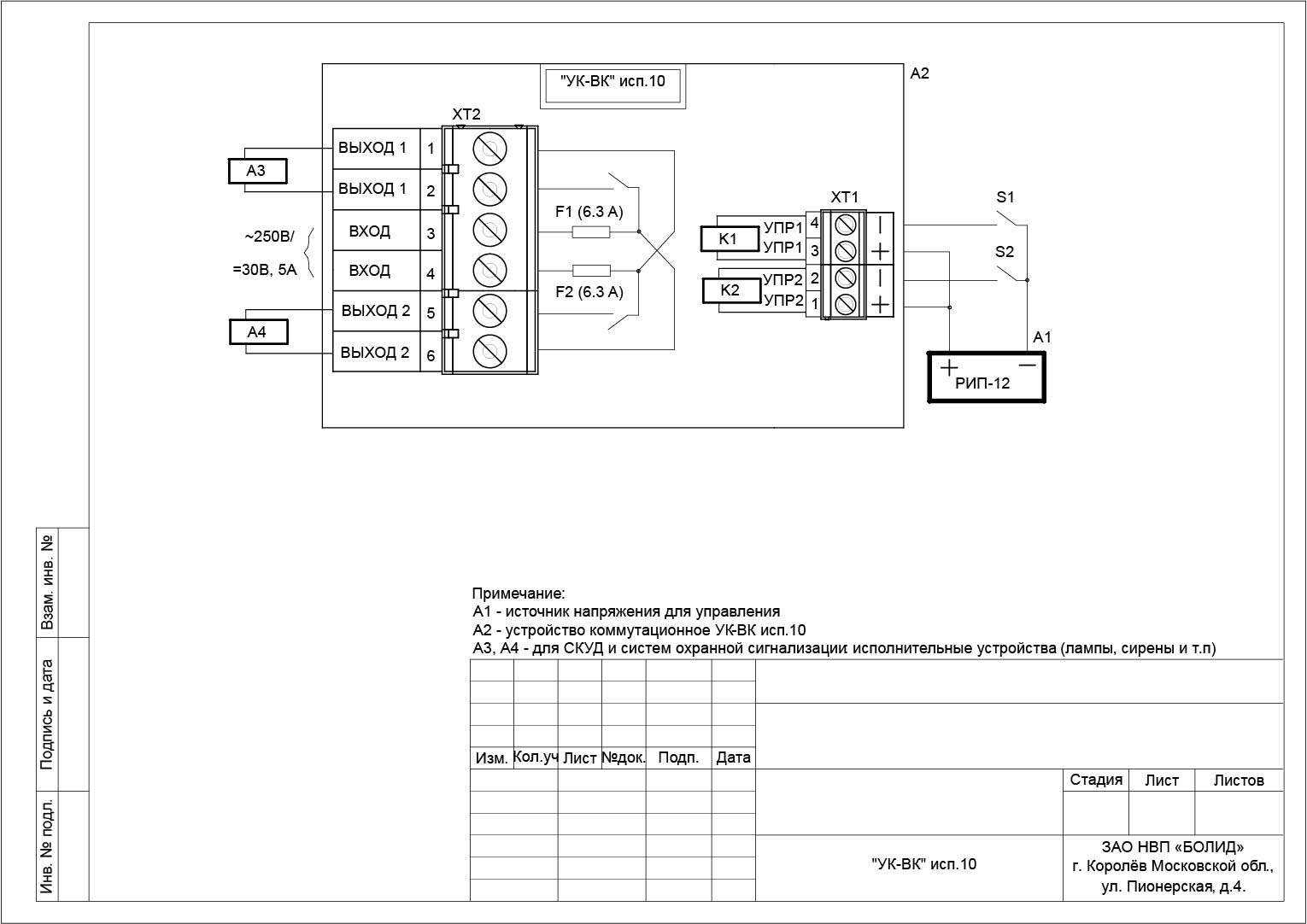

Для управления «УК-ВК» в пожарной системе можно использовать:

Выход напряжения с включенным контролем целостности, на котором появляется или исчезает напряжение при сработке пожарной сигнализации;
Выход напряжения с выключенным контролем целостности, на котором исчезает напряжение при сработке пожарной сигнализации;
НЗ/НО контакт реле так, чтобы напряжение на катушке «УК-ВК» исчезало при сработке.

Я не уверен формальной допустимости 2 и 3 подхода с точки зрения норм и исхожу из того, что не зачем контролировать линию управления, нарушение которой все равно приводит к переходу исполнительного устройства в состояние защиты.

Но мы же можем подключать несколько «УК-ВК» на одну линию управления, как если бы мы подключали несколько оповещателей или несколько табло «Выход»:

Подключение табло выход обсуждалась в статье: «Какие бывают табло «Выход» и как их правильно подключить».

Вместо табло к контролируемому выходу можно подключать «УК-ВК».

Назовём это гирляндой «УК-ВК», хотя правильное название — линия управления (шлейф) сигнала противопожарной защиты (СПЗ).

К линии СПЗ предъявляется целый ряд неприятных требований: 22.07.2008 N 123-ФЗ статья 82 и ГОСТ 31565-2012, на которые, впрочем, все забивают.

Если соблюсти все требования к автоматизации инженерных систем, то цена таких мероприятий может выскочить даже больше, чем сама пожарная сигнализация.

Объединение направлений средств противопожарной защиты.

Но может можно вообще всем управлять одной линией управления: и звуковым оповещением, и световым оповещением, и управлением автоматикой?

Вот что об этом говорится в ГОСТ Р 53325—2012:

То-есть, СПЗ должны быть разбиты на отдельные направления и объединению есть предел.

Какими устройствами можно управлять сухими контактами реле из пожарной сигнализации?

Это подробно рассматривалось в обзорной статье об управлении инженерными системами при пожаре, а если коротко:

НЗ/НО сухими контактами реле можно управлять:

Только НЗ — цепью катушки реле, пускателя или контактора, если размыкание цепи приводит к выключению устройства.
Только НЗ — шкафом управления системой, у которого есть вход «Пожар», размыкание которого приводит к переходу системы в состояние защиты.
Только НЗ — линией питания устройствами, если размыкание линии приводит к их переходу в состояние защиты.
НЗ/НО — прибором или шкафом управления, если прибор или шкаф сами контролируют целостность линии управления и выдают соответствующий сигнал при ее нарушении.

Устройства коммутации, аналогичные «УК-ВК».

Для использования устройств в противопожарных системах необходимо наличие не просроченного сертификата соответствия и указаний к применению в руководстве по эксплуатации.

Устройства с маркировкой «УК-ВК» сейчас производят три производителя.

До недавнего времени были только «УК-ВК/01-06» производства «Радий».

Эти «УК-ВК» можно встретить во многих старинных системах пожарной сигнализации:

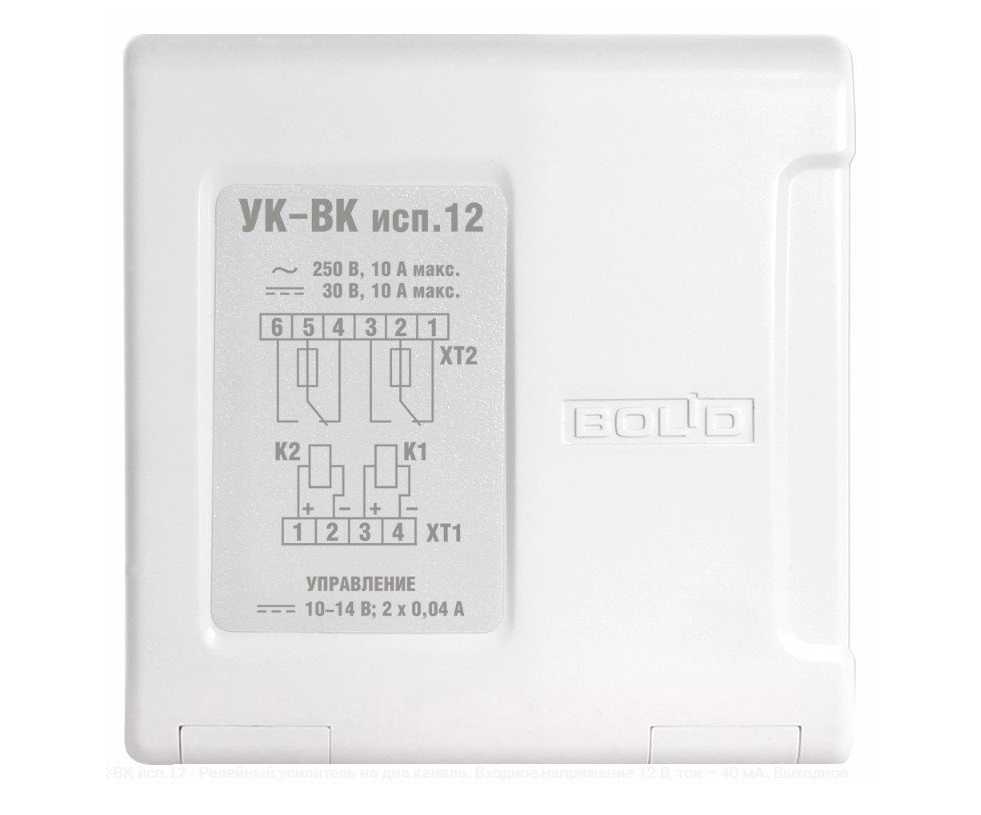

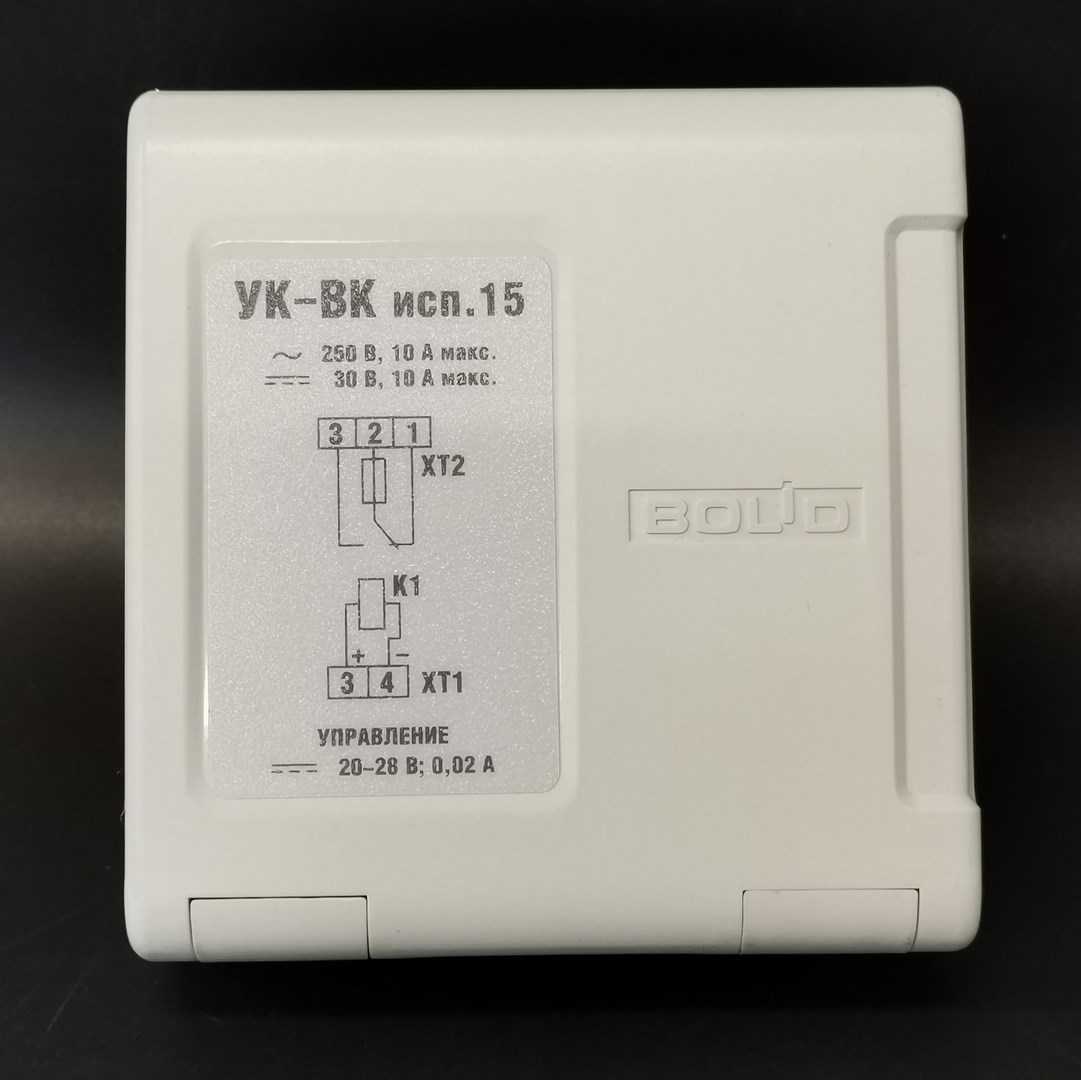

Сейчас больше применяются «УК-ВК ИСП.10-15» производства Болид.

Или «УК-20/ ..5» производства ИВС-Спецавтоматика.

Существуют подобные устройства с другим названием.

Устройство коммутации и диагностики «УК-Д (01)»:

Устройство управления УУ-1 :

Блок реле внешний «БРВ»:

Все вышеперечисленные устройства должны иметь не просроченный сертификат соответствия для применения в противопожарных системах (для «УК-ВК/01-06» производства «Радий» такого не обнаружил). Более того, как было показано в самом начале, необходимо еще наличие «правильных» формулировок в руководстве по эксплуатации.

Это требование отсекает применение множества более дешевых подобных релейных усилителей:

HH54P relay 12v 24v 220v

WAVGAT 1 2 4 8 Channel 5V 12V Relay Module

12V 1 2 4 6 8 Channel Relay Module With Optocoupler

Преимущества использования реле для пожарной сигнализации УК ВК

1. Надежность и безопасность

Реле для пожарной сигнализации УК ВК обеспечивает надежность и безопасность системы оповещения о возгорании. Они способны точно обнаружить сигналы пожара и передать их на центральную пультовую управления или на другие устройства. Это позволяет своевременно предупредить о возможной угрозе возгорания и принять необходимые меры для предотвращения распространения огня и эвакуации людей.

2. Высокая чувствительность

Реле для пожарной сигнализации УК ВК имеют высокую чувствительность и способность реагировать на малейшие изменения условий окружающей среды. Они могут обнаружить даже слабые сигналы возгорания, такие как задымление или повышение температуры, что позволяет оперативно реагировать на потенциальные угрозы.

3. Простота установки и эксплуатации

Реле для пожарной сигнализации УК ВК имеют простую систему установки и эксплуатации. Они легко интегрируются с другими устройствами и системами пожарной безопасности. Кроме того, они не требуют сложного обслуживания и регулярного технического обслуживания, что упрощает работу с ними.

4. Широкий выбор моделей

Реле для пожарной сигнализации УК ВК представлены в широком ассортименте моделей, что позволяет выбрать оптимальный вариант для конкретных нужд и требований. Можно выбрать реле, основываясь на различных параметрах, таких как чувствительность к задымлению, скорость реакции и многое другое.

5. Долговечность и надежность

Реле для пожарной сигнализации УК ВК изготовлены из высококачественных материалов и обладают долговечностью и надежностью. Они способны работать на протяжении длительного времени без снижения своих характеристик, что позволяет им быть эффективными средствами оповещения о пожаре на протяжении долгих лет.

Описание функций и алгоритмов комплексной противопожарной защиты

АСППЗ расшифровывается как автоматизированная система противопожарной защиты это комплекс технических средств для предупреждения, обнаружения, оповещения и тушения пожаров, обеспечения безопасности людей при пожаре и автоматической блокировки систем пожарной безопасности, инженерных устройств жизнеобеспечения и технологического оборудования по заданному алгоритму.

автоматической АПС
оповещения и управления безопасной эвакуацией людей при пожаре СОУЭ
автоматического спринклерного пожаротушения, объединенную с внутренним водопроводом тушения огня
газового пожаротушения
противодымной защитной вентиляции

Все перечисленные системы объединены в единый комплекс, интегрированный с другими установками отвечающими за жизнеобеспечение, охрану, безопасность и диспетчеризацию здания.

Автоматизированная система АСПЗ обеспечивает выполнение основных функций, а именно:

обнаружение места очага загорания средствами автоматической сигнализации АСПС
автоматическое управление СОУЭ
автоматический контроль срабатывания и управление оборудованием водяного пожаротушения, противопожарного водопровода и газового пожаротушения
отключение общеобменной вентиляции и кондиционирования с закрытием огнезадерживающих клапанов
перемещение лифтов на первый посадочный этаж и их открытие
включение в работу противодымной вентиляции
передачу информации о состоянии огнезадерживающих клапанов общеобменной вентиляции, подпора и дымоудаления, технических средств АСПЗ и их кабельных линий, положения электрифицированных задвижек водяного пожаротушения и кранов в ПК на пост

Световую и звуковую сигнализацию:

о возникновении пожара с расшифровкой места возгорания
о неисправностях технических средств защиты
о срабатывании в заданной последовательности клапанов противодымной вентиляции и огнезадерживающих клапанов

световую сигнализацию:

при КЗ или обрывах в цепях питания и управления приборов АСППЗ
об отключении звуковой сигнализации о пожаре

Звуковые сигналы о пожаре и срабатывании установки автоматического пожаротушения отличаются тональностью от звуковых сигналов о неисправностях. Предусмотрена возможность для передачи сигнала ПОЖАР на Пульт 01 ЦУС МЧС РФ.

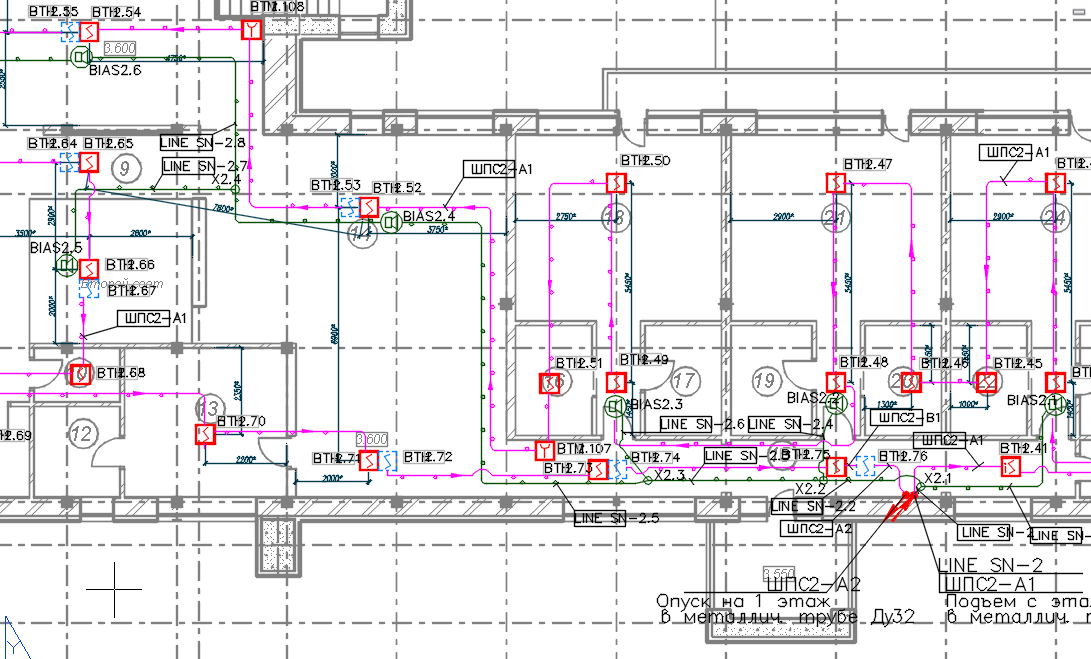

Требования к шлейфам

Шлейфы для адресной пожарной сигнализации подключаются обязательно кольцевым методом. При постоянном контроле центром управления, такая прокладка позволит вовремя обнаружить обрыв или повреждение кабеля и подать сигнал для устранения неисправности.

Кабели для шлейфов адресных систем используют изготовленными из медной многожильной проволоки с сечением жил не менее 0,5 кв.мм. Если использовать кабели меньшего сечения, то в силу большего сопротивления, они будут подвержены воздействию помех, искажающих информацию.

Кабели для передачи информации от извещателей обычно экранируются, покрываются прочной негорючей оболочкой.

Защитная функция оболочки призвана обеспечить своевременное срабатывание датчиков и передачу информации на пульт управления до повреждения или уничтожения огнем шлейфа. Маркировка, указывающая марку и толщину покрытия, обязательно указывается на кабеле и в исполнительной документации.

СПИ как составная часть СПС

Вопрос об СПС может быть поставлен и таким образом: как и чем соединить ППКП, находящиеся в разных зданиях? Здесь поможет готовящаяся новая редакция ГОСТ Р 53325 «Технические средства пожарной автоматики».

ГОСТ Р 53325 «Технические средства пожарной автоматики» (проект):

п. 3.54. Система передачи извещений о пожаре; СПИ: совокупность совместно действующих
технических средств, предназначенных для передачи по каналам связи и приема в пункте централизованного наблюдения или в помещении с персоналом, ведущим круглосуточное дежурство, извещений о пожаре на охраняемом объекте(ах), служебных и контрольно-диагностических извещений, а также (при наличии обратного канала) для передачи и приема команд телеуправления.

п. 3.45. Прибор объектовый оконечный; ПОО: компонент системы передачи извещений о пожаре, устанавливаемый на контролируемом объекте, обеспечивающий прием извещений от приемно-контрольных приборов, приборов управления или других технических средств пожарной автоматики объекта, передачи полученной информации по каналу связи напрямую или через ретранслятор в пункт централизованного наблюдения или в помещение с персоналом, ведущим круглосуточное дежурство, а также для приема команд телеуправления (при наличии обратного канала).

п. 3.46. Прибор пультовой оконечный; ППО: компонент системы передачи извещений о пожаре, обеспечивающий прием извещений от приборов объектовых оконечных, их преобразование и отображение посредством световой индикации и звуковой сигнализации в пункте централизованного наблюдения или в помещениях с персоналом, ведущим круглосуточное дежурство, а также для передачи на приборы объектовые оконечные команд телеуправления (при наличии обратного канала)

Отсюда второй и очень важный вывод: чтобы АУПС объединить в СПС, к каждому ППКП, размещенному вне пожарного поста, для передачи на этот пост сигналов должен быть подключен прибор объектовый оконечный (ПОО) из состава СПИ. На пожарном посту для приема сигналов должен находиться прибор пультовой оконечный (ППО), который и соберет извещения от всех АУПС (ППКП). В итоге мы тогда и сможем получить законную систему пожарной сигнализации, включающую в себя несколько автоматических установок ПС (рис. 1).

Но ведь и по действующим документам допускается устанавливать ППКП в помещениях без персонала, что было отражено как в НПБ 88–2001, так и в своде правил СП5.13130.

Свод правил СП.5.13130.2009:

п. 3.92. Система пожарной сигнализации: совокупность установок пожарной сигнализации, смонтированных на одном объекте и контролируемых с общего пожарного поста.

п. 13.14.5. Приборы приемно-контрольные и приборы управления, как правило, следует устанавливать в помещении с круглосуточным пребыванием дежурного персонала. В обоснованных случаях допускается установка этих приборов в помещениях без персонала, ведущего круглосуточное дежурство, при обеспечении раздельной передачи извещений о пожаре, неисправности, состоянии технических средств в помещение с персоналом, ведущим круглосуточное дежурство, и обеспечении контроля каналов передачи извещений…

п. 14.4. На объектах класса функциональной опасности Ф 1.1 и Ф 4.1 извещения о пожаре должны передаваться в подразделе-
ния пожарной охраны по выделенному в установленном порядке радиоканалу или другим линиям связи в автоматическом режиме без участия персонала объектов и любых организаций, транслирующих эти сигналы…

При отсутствии на объекте персонала, ведущего круглосуточное дежурство, извещения о пожаре должны передаваться в подразделения пожарной охраны по выделенному в установленном порядке радиоканалу или другим линиям связи в автоматическом режиме

Да, действительно, в обоснованных случаях допускается устанавливать ППКП вне пожарных постов, только не указано, какие технические средства для этого использовать и как, а главное, чем контролировать организованный канал связи для передачи извещений о пожаре, неисправности и техническом состоянии АУПС. Как правило, сразу после рассмотрения этого требования возникает еще один очень часто задаваемый в последнее время вопрос – в чем разница между п. 13.4.5 и 14.4 этого свода правил. В одном случае допускается передавать извещения на пожарный пост, а в другом – только в подразделения пожарной охраны. Разница в том, и здесь нет никаких противоречий, что первый пункт реализуется внутри одного объекта, а другой – вне объекта при отсутствии на нем пожарного круглосуточного поста.

Обеспечение условий беспрепятственной эвакуации людей

Сегодня мы имеем дело с продуктом урбанизации и глобализации – проблемой скопления большого количества людей в закрытых пространствах – помещениях с массовым (более 50 чел., согласно требованиям СП 134.13330.2012) пребыванием людей. В случае возникновения внештатных ситуаций – факторов техногенного, антропогенного характера – людей из замкнутого пространства необходимо эвакуировать. Для грамотной, последовательной и скоординированной эвакуации людей как раз и предназначены системы оповещения и управления эвакуацией людей, называемые СОУЭ:

Комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации.

При дальнейшей разработке основных критериев, обеспечивающих данную эвакуацию, будет обращено особое внимание на слово комплекс. Приведем пример взаимодействия различных статей ФЗ-123

Так, в статье 84, пп.7, прописаны основные требования, предъявляемые к бесперебойному питанию СОУЭ:

Приведем пример взаимодействия различных статей ФЗ-123. Так, в статье 84, пп.7, прописаны основные требования, предъявляемые к бесперебойному питанию СОУЭ:

Системы оповещения людей о пожаре и управления эвакуацией людей должны функционировать в течение времени, необходимого для завершения эвакуации людей из здания, сооружения.

Сопоставляя два вышеизложенных требования легко обосновать необходимость в рекомендации к питанию (согласно СП5), для систем пожарной автоматики и применить эту рекомендацию к СОУЭ, сформулировав:

Допускается ограничить время работы резервного источника СОУЭ в тревожном режиме до 1,3 времени эвакуации людей.

Дополнительно повысить вероятность эвакуации людей можно, если обратить должное внимание на такой фактор, как угроза антропогенного характера, которая в общем представлении (ГОСТ-53195) описывается как неправильная эксплуатация оборудования и действие криминального и террористического характеров. Однако, данное определение нуждается в существенной корректировке, в которую должны быть введены две наиважнейшие составляющие — организационная и расчетная

Намек на необходимость организационных мероприятий появился в 2019 году в формулировке Постановления №390 (20/09/19), где в частности сказано, что при обнаружении пожара или признаков горения в здании персоналу необходимо:

Немедленно сообщить об этом в пожарную охрану
Принять посильные меры по эвакуации людей и тушению пожара

При обнаружении пожара, на успешный и самостоятельный процесс эвакуации, например, посетителей гипермаркета лучше не рассчитывать по причинам как объективного, так и субъективного характеров.

К объективным причинам следует отнести:

Отсутствие организационных мероприятий
Отсутствие или неработоспособность технических средств
Ошибки в расчетах – недостаточная громкость или не разборчивость технических средств оповещения (ТСО)

Согласно методике, изложенной в Приказе №382 (см. ф-лу 2), эвакуация может считаться успешной, если выполняются следующие условия:

Эвакуация началась вовремя
Скопления были минимальными
Времени для эвакуации в безопасную зону было достаточно

При отсутствии организационных мероприятий эвакуация может или не начаться или запоздать по дополнительным субъективным причинам:

“Русский авось”: только 15% людей реагируют на информацию о возникновения пожара
Недостаточная информированность населения о правилах поведения во внештатных ситуациях, о необходимости эвакуироваться и о возможных последствиях. Другая сторона медали – чрезмерная осведомленность, например, о ложных срабатываниях или сбоях в системах пожарной автоматики.

В этой связи можно предложить следующую структурную схему, основанную на рисковой модели, в которую включены три важные составляющие, рис.4:

Организационные мероприятия
Технические средства
Расчетные мероприятия

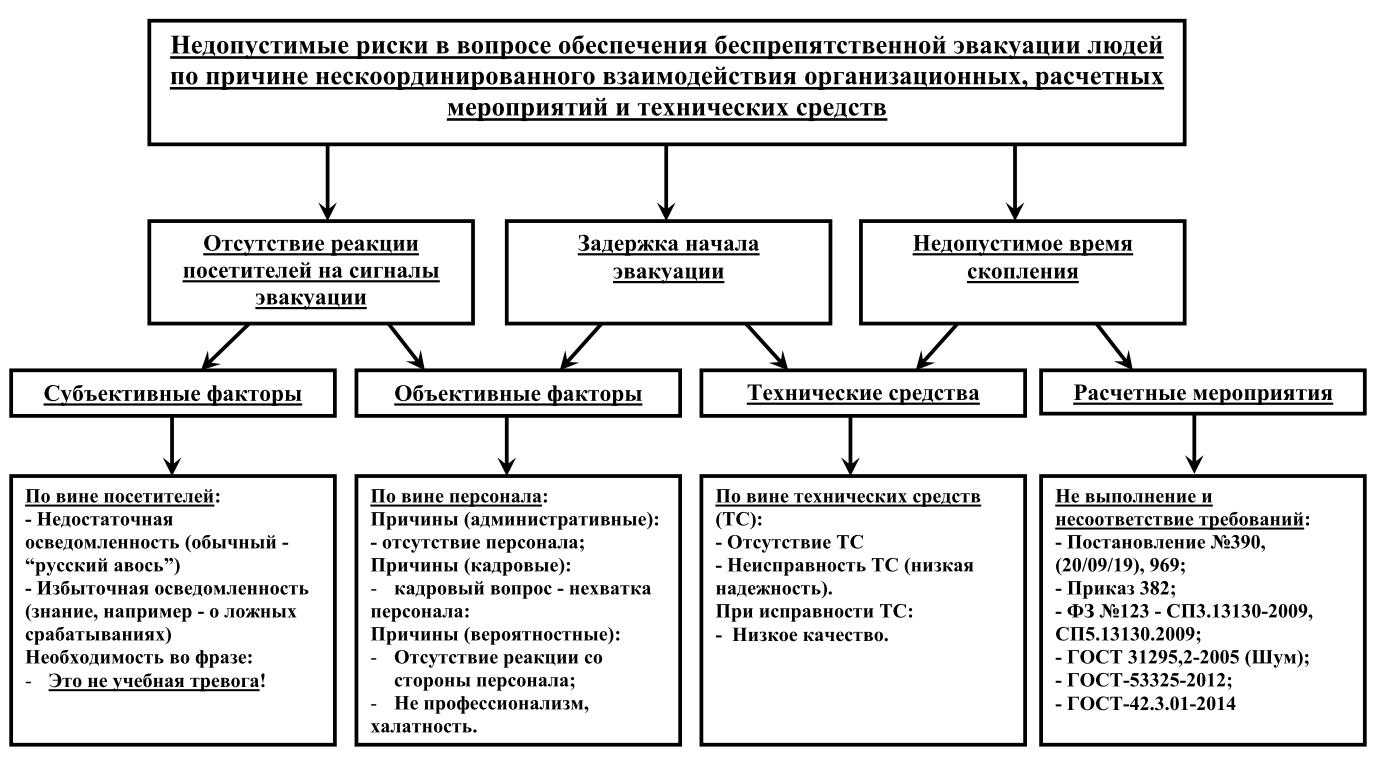

Рис.4 — Недопустимые риски в вопросе обеспечения беспрепятственной эвакуации людей

Проблемы с техническими средствами:

Отсутствие технических средств оповещения и управления эвакуацией
Неисправность (пусть даже временная) технических средств оповещения
Плохое качество оповещения (тихо или неразборчиво)
Неоднозначность смыслового содержания, неразборчивость текстов

Если эвакуация все же началась, то и это еще не все. Существует высокая вероятность возникновения паники, которая может привести к превышению времени скопления. Причины: недостаточность организационных мероприятий, ошибки в расчетах.

Организация отдельного узла размещения оборудования.

В венткамере могут быть системы, которые не могут управляться сухим контактом реле.

Например, шкафы управления противодымной вентиляцией.

Одним сигналом 24В может быть и можно было управлять и «УК-ВК» и шкафами управления.

Но из-за того, что разные инженерные системы должны управляться независимыми каналами может быть необходимо наличие несколько линий СПЗ в одном месте.

Но расширители выходов напряжения и реле требуют питания и линии связи RS-485.

Поэтому часто имеет смысл организация отдельного узла размещения оборудования с отдельным РИП.

И прокладывание от центрального узла линии интерфейса RS-485 в отдельный узел размещения оборудования.

Адресные реле вместо УК-ВК.

Адресные модули устанавливаются где угодно в любой момент времени.

Именно поэтому всячески приветствую появление адресных релейных модулей, особенно тех, которые не требуют отдельного питания, а питаются только от АЛС.

Кроме того, применение адресных релейных модулей менее спорно с точки зрения нормативных документов и руководств по эксплуатации, чем применение «УК-ВК» для тех же задач.

Релейные модули со слабыми выходами появились давно.

Но существуют и релейные модули, не требующие питания 12/24В, но с силовыми выходами.

Они либо используют бистабильные реле слабого потребления, либо имеют достаточно высокое для передачи питания напряжение в АЛС, либо питаются от силовой цепи, которой управляют.

Это силовой релейный модуль «РМ-1С», устройство управления адресное «УУ-1А» и адресный исполнительный модуль для коммутации нагрузки в цепях 220 В «ИСМ220».

Применение таких устройств сводит на нет необходимость применения «УК-ВК».

СОУЭ 1 типа

Любые типы таких систем неразрывно связаны с установками АПС, смонтированных в зданиях, из которых необходимо организовать эвакуацию в случае возникновения пожара. Автоматическая сигнализация – это первичная система, побуждающая к срабатыванию/включению приборов управления и контроля, различных устройств СОУЭ; точно так же как для запуска: насосных станций пожаротушения АУПТ с дренчерными оросителями/противопожарного водопровода зданий/сооружений, а также газовых, порошковых установок пожаротушения.

В несложных по схеме построения и составу установках АПС, что защищают одно/несколько помещений/строений элементы СОУЭ – это ее неотъемлемая/обязательная часть. Напротив, сложные, многофункциональные системы оповещения, а также управлением эвакуационными потокам, защищающие крупные объекты/комплексы зданий различного назначения, как правило, спроектированы/смонтированы отдельно, но всегда имеют связь/блокировку, интеграцию с АПС.

Пример СОУЭ 1-го типа на базе прибора Сигнал-10

СОУЭ первого типа – это только оповещение звуком: сигналами пожарной тревоги, различными по тональности сиренами, ревунами, звонками, сообщающими о срабатывании датчиков дыма, тепловых извещателей; необходимости срочно эвакуироваться из помещений, которые защищает установка АПС, а затем из здания или сооружения.

Все звуковые извещатели, входящие в состав СОУЭ этого типа не должны иметь регулировку громкости, подключаются к кабелям/проводам линий электропитания и управления оповещением пайкой или «под винт» для обеспечения надежного контакта.

Важно: при выборе видов/типов звуковых извещателей необходимо, чтобы по тону узнаваемо они отличались от других сигналов громкой связи, технологического, аварийного извещения. Особенно это относится к производственным цехам, зданиям промышленных предприятий, складских комплексов, спортивных, зрелищных сооружениям

Отличия преимущества и недостатки

В плюс от других типов СОУЭ такие установки отличаются своей простотой, незначительными затратами на приобретение звуковых извещателей/сирен, монтажные работы по их установке, подсоединению к приборам АПС, выдающих управляющий сигнал на их включение/работу.

К минусам СОУЭ первого типа относятся:

Низкая информативность о происходящем.
Отсутствие четкого понимания у находящихся в помещениях здания о том, что происходит на самом деле.
Нет световых или голосовых подсказок о необходимости тех или иных действий, направлении эвакуации, путях и выходах для успешной безопасной эвакуации.

Поэтому говорить о большой эффективности первого типа СОУЭ не приходится. По сути, это просто продублированный по помещениям, где находятся люди; а также по основным путям, у эвакуационных выходов сигнал пожарной тревоги, реализованный в составе установки АПС.

Разновидности блоков управления ЦЗ

Центральный замок устроен просто – единый блок управляет электромагнитами, установленными в дверях. Сам этот блок может находиться в передней двери (автомобили «Хонда»), но чаще он установлен под капотом. На рисунке показан внешний вид блока, применяемого в автомобилях «ВАЗ»:

К разъёму идут разные проводочки, в том числе питание и масса. Но всегда есть два провода, которые являются сигнальными.

Классификация блоков управления ЦЗ:

Управление отрицательным импульсом. Замыкаем один из сигнальных проводов на массу – замки принудительно запираются. Замыкаем на массу второй провод – открываются;
Управление положительным импульсом. То же, что «1», но подавать на каждый провод нужно «+12 В»;
Управление переменной полярностью. Один из сигнальных контактов нужно замкнуть на массу, на второй подать «+12 В», и тогда замки откроются. Если полярность поменять – закроются. Но когда напряжение (0 либо 12 В) подают на каждый контакт в отдельности, не происходит ничего.

Пороговые системы сигнлизации с модульной структурой

Приемно-контрольное оборудование в такой системе – это набор блоков, связанных линией связи. Самый распространенных протокол для линий связи – RS-485. Блоки для подключения шлейфов сигнализации размещаются в непосредственной близости от мест установки извещателей. Емкость приемно-контрольных приборов рассчитана на более ста шлейфов сигнализации, а ее увеличение осуществляется благодаря установке дополнительных блоков. Все события в системе сигнализации передаются на центральный блок, установленный в диспетчерской, и отображаются на системном пульте управления.

Отличие пороговой сигнализации с модульной структурой от пороговой сигнализации с радиальными шлейфами состоит в том, что в этой системе существует возможность подключения как однопороговых шлейфов, так и двухпороговых. Последние формируют сигнал «Пожар1» при срабатывание одного извещателя и «Пожар2» при срабатывании двух и более извещателей.

Преимущества:

возможность подключения большого количества шлейфов при централизованном контроле всех событий на одном системном пульте;
экономия кабеля, так как нет необходимости прокладывать все шлейфы от диспетчерской до защищаемых помещений;
невысокая цена оборудования. Недостатки:
аналогичные недостатки, как и у пороговой сигнализации с радиальными шлейфами, за исключением последнего пункта;
протокол RS-485 предусматривает только последовательное соединение блоков линий связи, не допускает их ответвлений от центральной магистрали более чем на 2 м, ограничивает их протяженность 1200 метрами;
линии связи должны быть тщательно настроены, а в качестве физической среды использовать витую пару.

Действия систем в случае пожара

Пульт управления, в зависимости от сложности и назначения всего комплекта оборудования, формирует сигналы для запуска других систем и механизмов. На самом деле, в этом и состоит второе назначение современной пожарной сигнализации – своевременно принять меры по предотвращению пожара.

После фиксирования признаков возгорания пожарная сигнализация работает следующим образом:

отправляется сигнал в службу пожарного надзора;
во все помещения по специальным каналам связи рассылается установленный сигнал. Как правило, он звуковой (с изменяющейся громкостью) и световой (с изменяющейся яркостью), чтобы эти сигналы быстрее воспринимались. В некоторых модификациях оповещение производится речевым способом, когда через громкоговоритель воспроизводится заранее записанное сообщение. Оно содержит, помимо предупреждения, еще и указания людям по совершению действий, обеспечивающих безопасную эвакуацию;
по сигналу с пульта должны разблокироваться все двери на пути эвакуации людей, замки которых работают автоматически. Над каждой такой дверью должна включиться надпись «Выход» с подсветкой;
в помещениях и особенно на путях эвакуации включается система дымоудаления, а приточная вентиляция блокируется, прекращая доступ насыщенного кислородом воздуха к источнику огня;
если здание оборудовано лифтами, то они должны опуститься на нижние этажи и после этого противопожарная система отключает их, предварительно заблокировав створки в открытом состоянии;
отключается все электроснабжение здания и включается аварийная система освещения и жизнеобеспечения, использующая постоянный ток низкого напряжения;
в тех частях зданий, где детектированы признаки, непосредственно указывающие на наличие возгорания, включается система тушения, использующая воду и пену.

Периодически проводят тестирование и обслуживание приборов, проверяют правильность их работы. От исправности каждого элемента порой зависит жизнь людей.
