Настройка параметров датчика

После установки датчика реле давления Др Д 506 необходимо произвести настройку его параметров для работы с конкретными условиями и задачами. Ниже приведены основные шаги для настройки параметров датчика:

Проверка соединений: перед началом настройки убедитесь, что все соединения датчика с системой подачи газа или жидкости выполнены правильно и надежно.
Установка выходного давления: используйте манометр для измерения текущего выходного давления и установите желаемое значение с помощью кнопок управления датчиком.
Настройка режимов работы: датчик реле давления Др Д 506 позволяет установить различные режимы работы в зависимости от требуемых параметров и условий эксплуатации. Настройте необходимые режимы, следуя указаниям в руководстве пользователя.
Калибровка датчика: для точного измерения давления рекомендуется провести калибровку датчика на стандартном оборудовании в соответствии с указаниями производителя.
Проверка настроек: после настройки рекомендуется проверить правильность работы датчика, используя специальное тестовое оборудование или совершив несколько известных измерений.

Пожалуйста, обратитесь к руководству пользователя и техническому описанию датчика реле давления Др Д 506 для более подробной информации о настройке параметров и спецификаций.

Порядок монтажа

На наружной насосной станции РД монтируется на 5-выводной штуцер или на предназначенный для него вход, если таковой предусмотрен на ней (характерно для модульных изделий).

Впрочем, РД на любых линиях монтируется на 5 или 3, 4-выводные штуцеры.

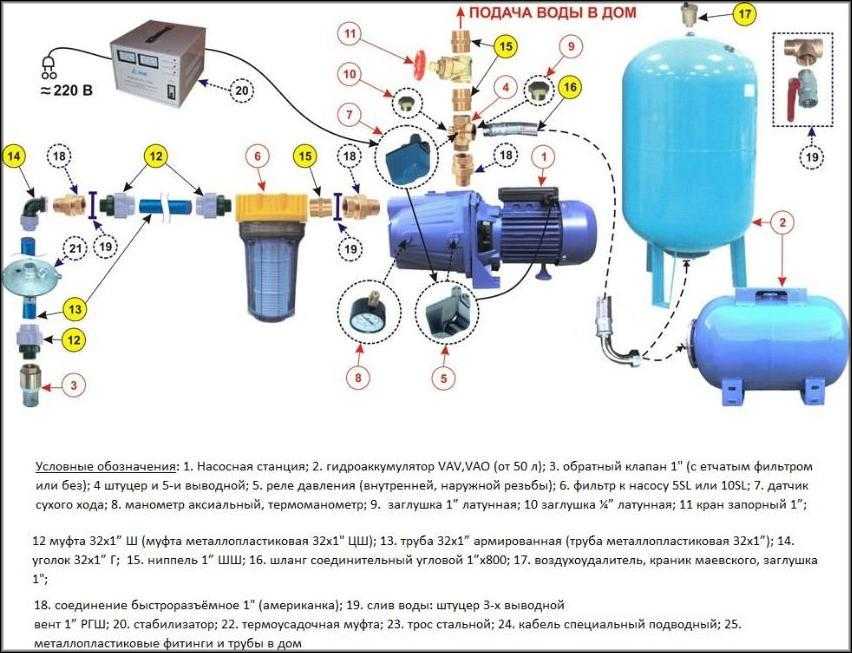

На схеме ниже реле давления воды насоса устанавливается на специальный отвод в самом аппарате:

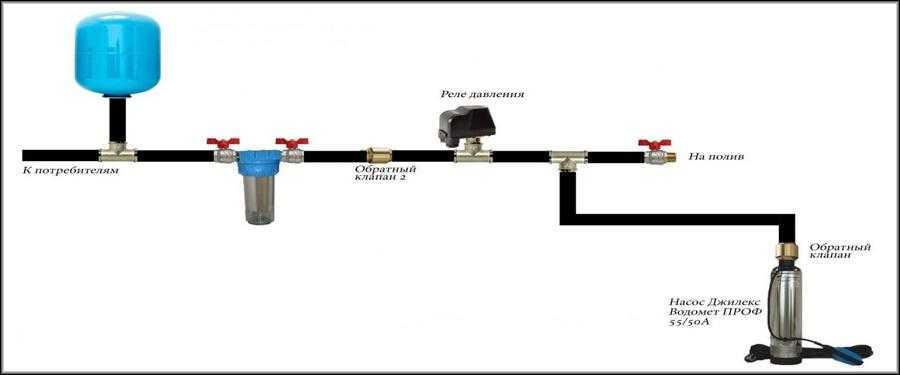

Схема на линии глубинного (скважинного) насоса:

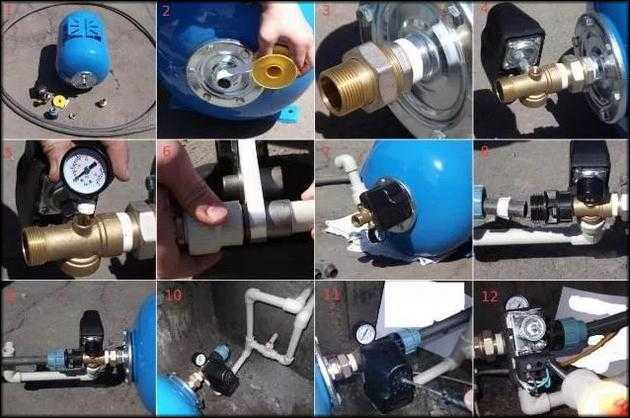

Монтаж стандартный для подобных соединений: врезается штуцер (если подводка гибкая то процесс упрощается), реле вкручивается, соединение фиксируется гайками, для герметизации применяют фум-ленту или паклю. Если резьба не совпадает, то применяют переходники.

Схема подключения реле давления при погружном насосе в скважине, если смотреть в сторону потребителя: реле ставят на линии расхода на отводе для гидроаккумулятора или на тройнике перед ним.

Если помпа поверхностная (насосная станция), то контроллер ставят параллельно с гидробаком и насосом (как на второй картинке снизу), то есть все эти приборы присоединяются к своим выходам на 5-выводном штуцере.

Подключение реле давления воды обычно не создает проблем из-за простоты: провода подсоединяются в соответствующие разъемы с муфтами, соблюдая полярность

Важно соединение герметизировать прокладками

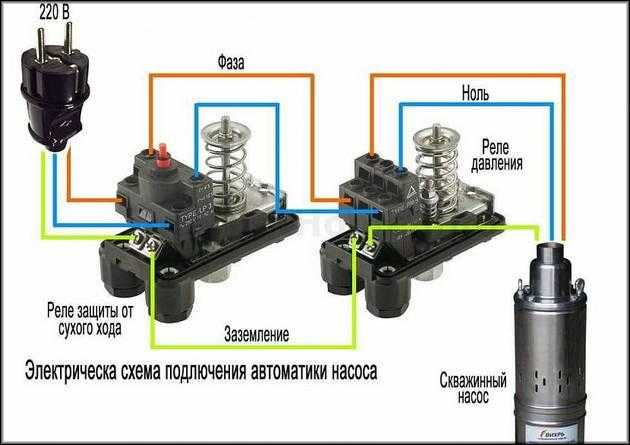

Не надо забывать включать в схему датчик ХХ:

Схема жил питания:

Назначение выводов тройника:

Технические характеристики

Тип датчика: Др д 506
Назначение: измерение давления в системах контроля и управления
Диапазон измерения давления: от 0 до 10 МПа
Пределы погрешности измерения давления:
- для давления до 1 МПа — ±0,5%;
- для давления более 1 МПа — ±0,2%.
Рабочая температура: от -40°C до +85°C
Выходной сигнал: электрический, стандартный 0-10 В
Питание: 24 В постоянного тока
Материал корпуса: нержавеющая сталь
Степень защиты: IP65, устойчив к пыли и влаге
Габаритные размеры: диаметр 20 мм, длина 60 мм
Масса: 100 г

Датчик реле давления Др д 506 представляет собой надежное и точное устройство, предназначенное для измерения давления в различных системах контроля и управления. Он обладает широким диапазоном измерений, высокой точностью и надежностью работы в широком диапазоне рабочих температур.

Датчик оснащен выходным сигналом, который представлен электрическим напряжением в стандартном диапазоне от 0 до 10 В. Это позволяет легко интегрировать его с другими системами и оборудованием для дальнейшей обработки данных.

Корпус датчика выполнен из нержавеющей стали, что обеспечивает ему долгий срок службы и устойчивость к воздействию агрессивных сред и окружающей среды. Благодаря степени защиты IP65, датчик устойчив к пыли и влаге, что позволяет использовать его в различных условиях эксплуатации.

Габаритные размеры датчика компактны, что делает его удобным в установке и использовании. Масса датчика составляет 100 г, что делает его легким и удобным для монтажа.

Основные характеристики реле давления spc 106:

1. Назначение:

Реле давления spc 106 применяется для контроля и защиты системы от перепадов давления

2. Диапазон измерения:

Диапазон измерения реле давления spc 106 составляет от 0 до 10 бар

3. Точность измерения:

Точность измерения реле давления spc 106 составляет ±1% от полного шкального значения

4. Давление разрушения:

Давление разрушения реле давления spc 106 составляет не менее 15 бар

5. Рабочая температура:

6. Применение:

Реле давления spc 106 широко применяется в системах водоснабжения, отопления, пневматических системах и других промышленных установках для контроля давления и предотвращения аварийных ситуаций

7. Дополнительные особенности:

Реле давления spc 106 оснащено контактом для сигнализации и управления другими устройствами в системе

8. Монтаж:

Реле давления spc 106 может быть монтировано горизонтально или вертикально

9. Материал корпуса:

Корпус реле давления spc 106 изготовлен из прочного и устойчивого к воздействию среды материала

10. Габаритные размеры:

Модель	Длина (мм)	Ширина (мм)	Высота (мм)
spc 106	100	50	75

Эксплуатация электронных приборов

Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.

К минусам можно отнести:

высокую цену;
повышенное требование к качеству воды.

Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.

Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.

Термины, использующиеся при регулировке реле давления

В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.

В частности, речь идет о следующих терминах:

Давление включения. Этот термин обозначается индексом Р_вкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
Давление выключения. Для обозначения используется индекс Р_выкли называется нижним давлением. На реле от производителя указано значение около 3 бар.
Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
высокий напор любит не вся сантехника, повышается риск протечек;
слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

исходя из количества точек водоразбора:
- 1–2 — объем от 20 до 50 л;
- 3–4 — 80…100 л;
- 4–5 — 150…200 л;
исходя из мощности наоса:
- 0.5 кВт — 24 л;
- 1 кВт — 50 л;
- 1.5 кВт — 100 л.

Определение порога срабатывания.

Как у реле давления для системы водоснабжения определить пределы срабатывания?Нижний предел давления воды в системе связан с давлением воздуха за мембранной камерой, поэтому минимальное давление воды водопроводе должно быть на 0,1-0,2 бар выше, чем давление воздуха.

Пример: давление воздуха составляет 1,3 атм, нижний предел срабатывания составляет 1,4-1,5 атм.

Этот метод продлит срок службы мембраны, но необходимо также учитывать характеристики насоса, и такие значения, как нижний предел включения, всегда должны быть ниже давления в системе водоснабжения.

Поэтому выбор таких параметров всегда взаимосвязан, и все факторы должны быть приняты во внимание. Как правило, верхний порог реле устанавливается автоматически

Реле устанавливаются на заводе таким образом, чтобы разница между нижним и верхним пределами давления соответствовала 1,4-1,6 бар. Это означает, что если нижний предельный уровень установлен в пределах 1,5 бар, то верхний предельный уровень соответствует 2,9-3,1 бар. Для получения более высокого давления воды в системе можно изменить верхний порог срабатывания. Необходимо учитывать различные нюансы

Как правило, верхний порог реле устанавливается автоматически. Реле устанавливаются на заводе таким образом, чтобы разница между нижним и верхним пределами давления соответствовала 1,4-1,6 бар. Это означает, что если нижний предельный уровень установлен в пределах 1,5 бар, то верхний предельный уровень соответствует 2,9-3,1 бар. Для получения более высокого давления воды в системе можно изменить верхний порог срабатывания. Необходимо учитывать различные нюансы.

Характеристики реле давления. Существует базовое максимальное значение для бытового использования, соответствующее 4-м атмосферам, выше которого давление не может быть увеличено.
Характеристики насоса. Обычно параметры насоса имеют фиксированный нижний и верхний предел рабочего давления воды. Чтобы насос работал эффективно в течение длительного времени, пороговые значения для включения и выключения должны быть установлены в пределах указанных значений. Мало того, рекомендуется установить пороги выключения и включения немного ниже, так, чтобы допускалось не менее 0,5 или 0,2 атм. Следует помнить, что перегрузка может пагубно сказаться на сроке эксплуатации электрооборудования.На практике может возникнуть ряд проблем, и все настройки необходимо отрегулировать, чтобы обеспечить максимально эффективное водоснабжение..

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
С помощью малой пружины — установить разницу между давлением включения и выключения.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора. Если в процессе настройки реле давления отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме. Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Вопрос, как отрегулировать датчик давления воды в системе водоснабжения, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

Устанавливают значения рабочего давления в гидробаке.
Включают насос.
Осуществляют подачу воды в емкость до достижения значений нижнего давления.
Отключают насос.
Вращают малую гайку до тех пор, пока насос не начнет работать.
Ждут наполнения емкости водой и отключают насос.
Открывают воду.
Начинают вращать большую пружину для установки давления включения.
Включают насос.
Заполняют емкость водой.
Корректируют положение малой пружины регулировки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Применение реле давления spc 106:

Реле давления spc 106 — это электронное устройство, используемое для контроля и управления давлением в системах сжатого воздуха. Оно применяется в различных областях промышленности и бытовых условиях, где необходимо точное контролирование давления.

Главным применением реле давления spc 106 является использование в системах автоматического управления и защиты оборудования. Например, оно может применяться в управлении компрессорами и насосами, где необходимо поддерживать определенное давление для обеспечения безопасной и эффективной работы системы.

Реле давления spc 106 также может использоваться в системах пневматической автоматики, где необходимо контролировать и регулировать давление воздуха. Оно может быть установлено на пневматические цилиндры, клапаны и другое оборудование для обеспечения правильной работы системы.

Кроме того, реле давления spc 106 может применяться в системах отопления и вентиляции, где необходимо контролировать и регулировать давление воздуха или воды. Оно может использоваться для поддержания заданной температуры и предотвращения перегрева или перекоса системы.

В целом, реле давления spc 106 является незаменимым устройством для контроля и управления давлением в различных системах. Его применение помогает обеспечить безопасную и эффективную работу оборудования, а также улучшить производительность и надежность системы в целом.

Характеристики датчика реле давления ДРД 506

Датчик реле давления ДРД 506 – это электромеханическое устройство, предназначенное для контроля и регулирования давления в системах подачи газа или жидкости. Он применяется в различных отраслях промышленности, включая нефтяную, газовую, химическую и другие.

Основные характеристики датчика реле давления ДРД 506:

Диапазон измерений: от 0 до 400 бар;
Точность измерений: ±0,5% от шкалы;
Класс защиты: IP65 (защита от воздействия пыли и влаги);
Рабочая температура: от -40°C до +85°C;
Номинальное напряжение питания: 12-36 В постоянного тока;
Выходной сигнал: релейный (нормально разомкнутый контакт);
Материал корпуса: нержавеющая сталь;
Принцип работы: датчик реле давления основан на использовании мембранного элемента, срабатывающего при достижении заданного давления;
Наличие настройки: уровня давления, при котором срабатывает реле.

Датчик реле давления ДРД 506 удобен в установке и настройке благодаря своей компактности и простому интерфейсу. Он может использоваться в системах автоматического контроля и регулирования давления, а также для защиты оборудования от аварийных ситуаций связанных с перепадами давления.

Советы от экспертов

Рекомендуется, чтобы реле давления воды было подключено к электросети дома отдельным кабелем с УЗО (устройство защитного отключения.Также необходимо, чтобы этот датчик был заземлен, для этого предусмотрена специальная клемма.
Не нужно затягивать регулировочную гайку на реле до упора. Устройство с затянутыми пружинами может выйти из строя за короткое время.
Если в корпусе или внутри реле видна вода, устройство должно быть немедленно обесточено. Появление воды является прямым признаком разрыва резиновой мембраны. Устройство следует немедленно заменить и не проводить дальнейший ремонт.
В системе водоснабжения должны быть установлены фильтры для очистки воды.
Реле давления следует чистить раз в квартал или полгода. Для этого снимите колпачок с устройства с нижним впускным патрубком. Затем полость и находящаяся в ней мембрана очищаются.Воздух, песок и другие примеси в трубопроводах являются основными причинами отказа реле. Резиновая мембрана разорвется, и в конечном итоге устройство придется заменить.
Если стрелка манометра при регулировке прыгает, это прямой признак неисправности реле, насоса или гидроаккумулятора. Необходимо отключить всю систему и начать полную проверку.
Рекомендации от специалистов. Для того что бы насосная станция нормально работала, желательно раз в три месяца измерять давление в гидроаккумуляторе.
Для того чтобы получить быстрый обзор состояния системы, стоит просто время от времени записывать показания манометра давления воды при включенном и выключенном насосе. Если это значение совпадает со значением, определенным на момент установки оборудования, то систему можно считать исправной.
Заметная разница может потребовать проверки давления воздуха в баке и перенастройки реле давления. Иногда значения можно восстановить, просто подав воздух в гидроаккумулятор.
Существует определенная степень погрешности в точности показаний манометра. Это частично объясняется трением движущихся частей во время измерения. Для повышения точности измерения рекомендуется смазать манометр перед началом измерения.
Реле давления, как и любой другой механизм, со временем подвержены износу. С самого начала выберите надежный продукт. Важным фактором долговечности реле давления является правильная настройка. Не используйте его при максимально допустимом верхнем пределе давления.Если обнаружено, что реле давления неисправно или работает ненормально, возможно, потребуется его демонтаж и очистка
Дополнительное время позволит уменьшить износ элементов устройства. Однако, если необходимо установить максимальное давление в системе достаточно высоким, например, 5 атмосфер, лучше приобрести реле с максимально допустимым рабочим значением 6 атмосфер. Найти такие модели сложнее, но возможно.
Реле давления может быть серьезно повреждено из-за грязи в водопроводных трубах. Это обычная ситуация для старых металлических водопроводных труб. Перед установкой насосной станции рекомендуется тщательно очистить водопроводные трубы. Также, если есть возможность, неплохо полностью заменить металлические трубы на пластиковые.
При регулировке реле давления необходимо быть очень осторожным с регулировочной пружиной. Если во время регулировки они сильно сжаты или перекручены, вскоре станет очевидна неточность работы. В ближайшем будущем сбои реле почти наверняка произойдут.
Если осмотр насосной станции показывает постепенное увеличение давления отсечки, возможно, устройство засорено. Нет необходимости менять его сразу.
Необходимо открутить четыре крепежных винта в корпусе реле давления, снять мембранный узел и, по возможности, тщательно очистить внутреннюю часть реле давления и все небольшие отверстия.
Иногда достаточно снять реле и прочистить отверстие снаружи, не разбирая его. Также не помешает очистка всей насосной станции. Если вода вдруг начнет вытекать непосредственно из самого реле, значит, в мембрану попал мусор. В этом случае необходимо заменить весь блок.

Настройка датчика реле давления ДРД 506

Датчик реле давления ДРД 506 предоставляет возможность управлять и контролировать давление в системе, в которой он установлен. Для обеспечения правильной работы и настройки датчика реле давления следует выполнить следующие шаги:

Установка датчика:

Выберите место для установки датчика реле давления ДРД 506.
Убедитесь, что место выбрано таким образом, чтобы датчик был достаточно близко к измеряемому давлению.
Закрепите датчик на выбранном месте с помощью крепежных элементов.

Подключение датчика:

Подключите провода датчика к соответствующим контактам на управляющем устройстве.
Убедитесь, что провода подключены правильно и надежно зафиксированы.

Настройка датчика:

Используйте специальное программное обеспечение или настройте датчик с помощью кнопок и дисплея, если они предусмотрены.
Установите необходимое значение давления, которое будет считаться нормальным.
Установите предельные значения давления, при которых датчик будет срабатывать как сигнал тревоги или выключать устройства.

Проверка работы датчика:

Проверьте работу датчика, увеличивая или уменьшая давление в системе и проверяя реакцию датчика.
При необходимости отрегулируйте настройки датчика, чтобы достичь желаемой реакции и точности измерений.

После проведения всех указанных выше шагов, датчик реле давления ДРД 506 будет готов к работе и обеспечивать стабильное и точное измерение и контроль давления в системе.
