Ртк 1 3у4 схема подключения

Регулировка пускового реле холодильника

Для того чтобы мотор холодильника функционировал максимально полноценно, обязательно должно быть вращение электрического поля, расположенного внутри. Чтобы обеспечить этот момент и исключить то, что заклинил мотор или вовсе перестал работать, требуется подача тока на 3 обмотки в фазе соответствующего значения. Результатом таких действий станет наличие векторного сложения полей, что позволит обеспечить бесперебойное вращение, приводящее в действие ротор.

Катушка пускового реле и нагревательный элемент с биметаллической пластинкой защитного реле включены последовательно в цепь рабочей обмотки

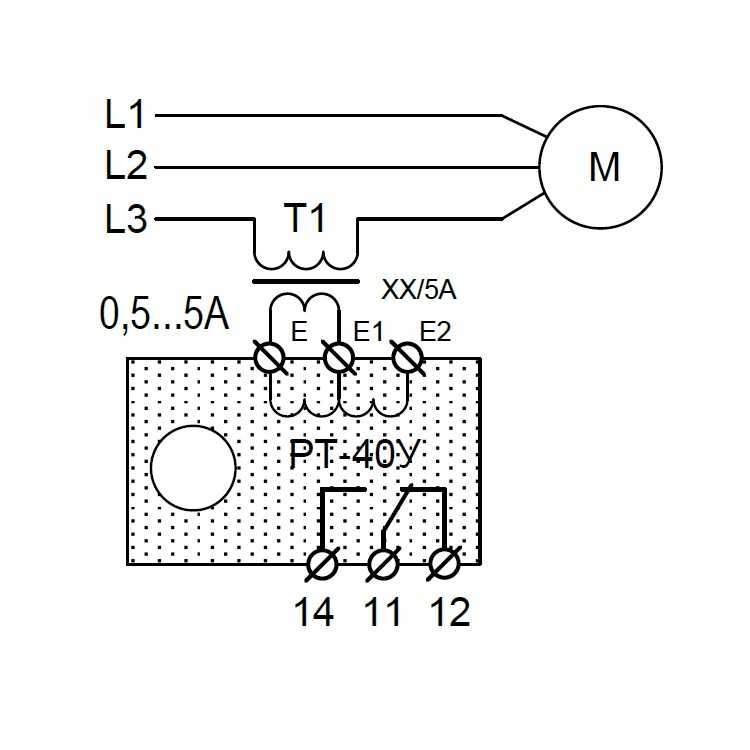

При исследовании показателей трехфазного реле в сети 380 В можно обнаружить тот факт, что они будут самыми высокими на фоне всех остальных видов подключения. Именно это позволяет использовать данную деталь для промышленного производства, однако трехфазные модели считаются не слишком пригодным для бытовых устройств.

Если будет присутствовать только 1 фаза, то категорически исключено возникновение вращающегося поля, так как требуется наличие 2 векторов. Для получения необходимого показателя в квартире или частном доме, устанавливают компрессор, за счет которого проводится своеобразный сдвиг в напряжении на 90ᵒ. За счет переменного поля, которое получается при вращении, запускается ротор в нужном направлении. Схема с трехфазным напряжением не предусмотрена для использования в частных домах и квартирах.

Причина состоит в том, что подсоединить так провода и запустить аппарат трудно своими руками, так как требуется:

• Опыт работы;
• Необходимый инструмент;
• Отличное знание теории.

Среднестатистическому человеку без опыта работы с электричеством достаточно сложно справиться с поставленной задачей, чтобы запустить систему. За счет одной фазы подключение провести совсем не сложно и не потребуются знания всей электрики.

Двигатель от стиральной машинки: подключение к 220

Двигатель стиралки – это устройство, которое имеет: определенные характеристики, отличную мощность, четыре вывода для включения, возможность работать только от сети, большие обороты вращения в зависимости от модели, регулятор мощности функционирования. Электросхема требует подключения обмотки статора со щеткой ротора.

Далее остаются провода от обмотки ротора и второй щетки. Они должны быть подсоединены к домашней сети напряжения. Если подключить двигатель к сети в 220 Вольт, то вращение начнется автоматически, что может привести к травме, а предотвратить это возможно за счет монтажа на любой поверхности. Есть возможность изменить направление вращения, для чего перемычка перекидывается на другую группу контактов.

Подключение к управляющей системе

Для подключения реле РТК-1 3У4 к управляющей системе выполните следующие шаги:

• Убедитесь, что вы имеете все необходимые компоненты: реле РТК-1 3У4, кабель для подключения, управляющая система.
• Разъедините питание от управляющей системы.
• Присоедините один конец кабеля к реле РТК-1 3У4, а другой конец — к управляющей системе.
• Убедитесь, что соединения кабеля к реле и управляющей системе надежные и надежно закреплены.
• Включите питание управляющей системы.
• Убедитесь, что реле РТК-1 3У4 успешно подключено к управляющей системе, проверив индикаторные светодиоды.

Теперь реле РТК-1 3У4 готово к использованию вместе с управляющей системой. Убедитесь, что все настройки управляющей системы соответствуют требованиям и рекомендациям производителя реле.

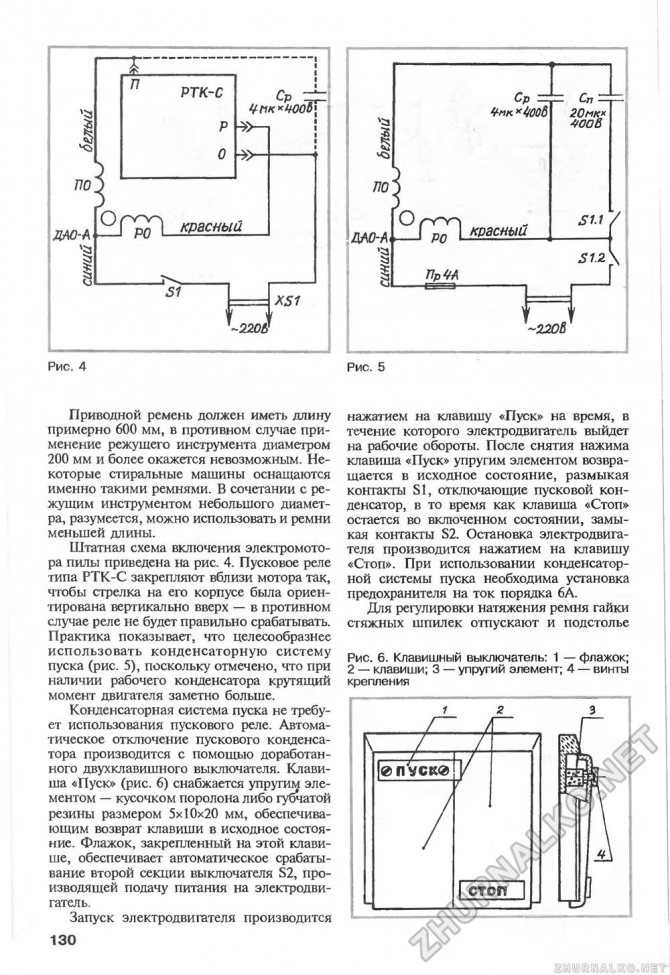

Схема подключения

Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:

• схема подключения демонстрирует, что мотор работает без пусковой обмотки;
• в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.

Поможет разобраться в этом видео:

Видео: Как подключить двигатель от стиральной машины к 220

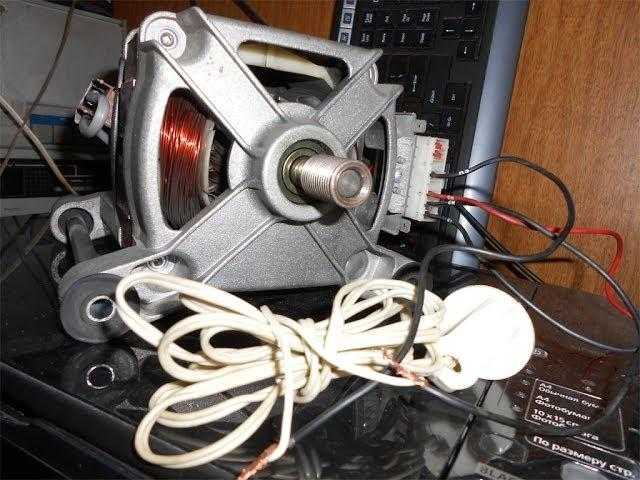

Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.

В схеме подключения двигателя обмотки статора соединены последовательно.

К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.

Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.

Схематическое устройство мембранного выключателя давления: 1 – преобразователь давления; 2 и 3 – контакты; 4 – поршень; 5 – пружина; 6 – мембрана; 7 – резьбовое соединение

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Первоначальная настройка РТК

Шаг 1: Проверка комплектации

Перед началом настройки необходимо убедиться в наличии всех компонентов комплекта. В комплект РТК должны входить приемник, антенна, контроллер и кабели. В случае отсутствия какого-либо компонента необходимо связаться с поставщиком для уточнения деталей.

Шаг 2: Подключение антенны и контроллера

Соедините антенну и контроллер кабелем. Убедитесь, что соединение тщательно закреплено и не будет разъединено в процессе работы. Кроме того, соедините контроллер и приемник кабелем питания.

Шаг 3: Настройка контроллера

После включения контроллера выберите язык, время и дату в соответствии с вашим регионом. В меню Setup (Настройка) выберите параметры для работы РТК: режим данных, скорость передачи и ком порт. Кроме того, сделайте настройки для нужного GNSS-сигнала, выберите режим RINEX и установите сессию.

Шаг 4: Калибровка антенны

Перед началом работы РТК необходимо осуществить калибровку антенны. Для этого выберите пункт Calibration (Калибровка) и следуйте инструкциям на экране контроллера. Калибровка может занять некоторое время, но это необходимо для получения точных результатов.

После завершения настройки РТК необходимо провести проверку точности работы и удостовериться, что все настройки выполнены правильно. В случае возникновения проблем, необходимо обращаться к руководству пользователя или связаться с технической поддержкой.

Из чего состоит пускозащитное устройство

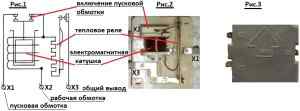

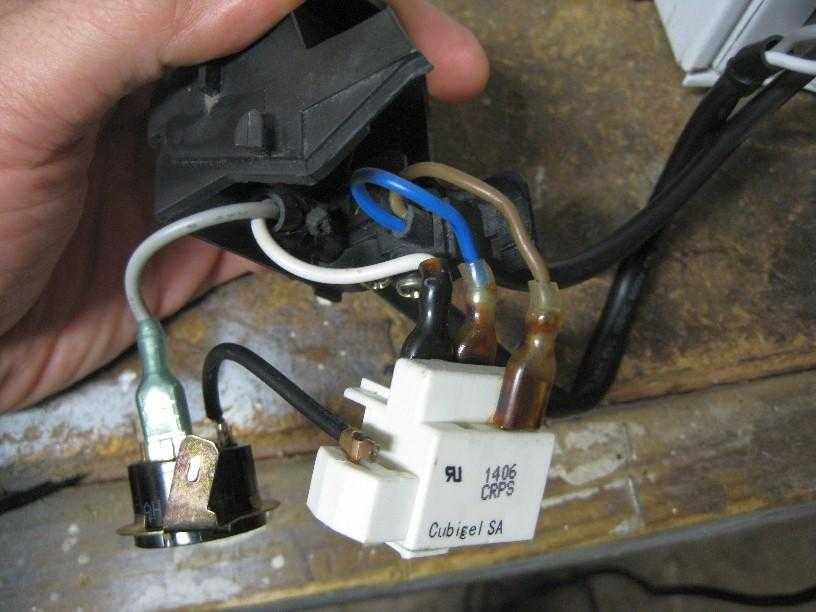

Рассмотрим конструкцию реле на примере «Таблетки». Интересующая нас деталь находится возле мотора-компрессора. Ее цвет черный, так как он лучше всех остальных оттенков впитывает тепло. Далее необходимо отметить две фазы (одна на 220 В, а другая для заземления) и, соответственно, два входа/выхода. В некоторых моделях холодильников предусмотрено три фазы (третьей считается фаза земли). Также имеется обмотка двигателя и непосредственно пусковая.

Подключить пусковое реле холодильника не сложно. Главное иметь определенные навыки, электрическую схему и инструкцию к холодильнику. Для облегчения работы мастерам и обычным пользователям провода уже окрашены. Просто при снятии старого реле нужно запомнить их расположение, а при установке нового вернуть их на место. Далее останется только подключить работоспособное устройство.

Но даже провода, оформленные каждый в свой цвет, не предотвратят возникшую неисправность. Вне зависимости от операции все движения должны быть аккуратными и плавными. Одним резким рывком реально вывести холодильник из строя насовсем. Перед тем, как начинать работать, следует проверить все контакты. Легче всего это сделать, сняв немного краски с корпуса, но так поступать нужно только в самом крайнем случае.

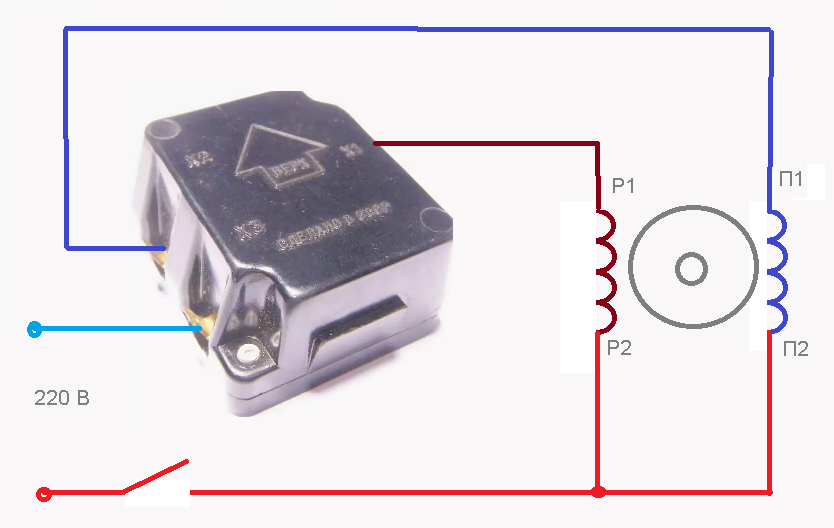

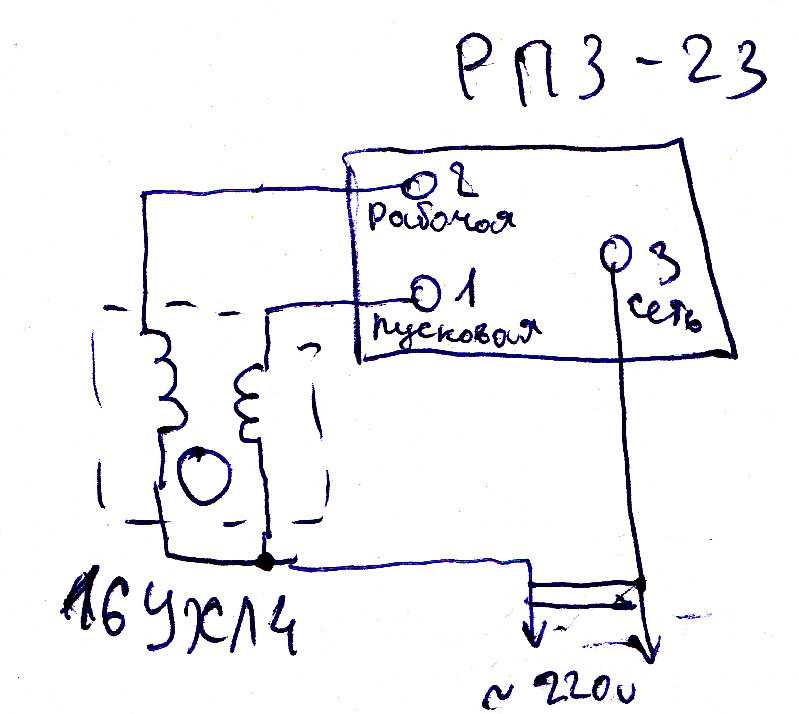

Схема подключения для «таблетки»

Разница в местоположении реле разных типов

Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.

Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся. Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.

Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.

Компрессор подготовлен для ремонта

Что такое компрессор

Это одна из самых главных запчастей холодильной установки. Крепится он с помощью двух труб и четырех гаек. При демонтаже детали гайки придется отвернуть. Перед тем, как подключить компрессор от холодильника без реле, необходимо проверить его исправность.

Данный элемент находится в рабочем состоянии, если

• он, будучи подключенным к сети, шумит;
• показывает нулевое сопротивление при проверке тестером

Чтобы осуществить эту процедуру следует правильно снять крышку с самого компрессора, аккуратно со всеми предосторожностями вынуть пусковой механизм и попарно проверить контакты. Если все нормально, то извлеченные детали в обратном порядке устанавливают на место

Значение пускозащитного реле Р1 в холодильнике Атлант

Данная деталь отвечает за запуск мотора-компрессора и защиту от перегрева. Без реле холодильники Атлант не эксплуатировались бы так долго. Ведь качественная работа агрегатов напрямую зависит от бесперебойного передвижения хладагента.

Он, в свою очередь, начинает функционировать после начала работы компрессора, который подключается из-за получения сигнала от реле. А исходное действие за терморегулятором, который подает сигнал на устройство в случае повышения температуры в морозильной и холодильной камере.

Необходимые инструменты и материалы

Перед тем как приступить к подключению реле РТК-1 3У4, вам понадобятся следующие инструменты и материалы:

• Отвертки – для откручивания и закручивания винтов и клеммных колодок;
• Плоскогубцы – для работы с проводами и клеммами;
• Провода – для подключения реле к источнику питания и управляющим устройствам;
• Реле РТК-1 3У4 – основное устройство, которое будет подключаться;
• Документация – инструкция по подключению реле, которую можно найти в комплекте или на официальном сайте производителя.

Убедитесь, что вы имеете все необходимые инструменты и материалы перед началом работы. Это поможет вам без проблем выполнить подключение реле РТК-1 3У4.

Схема термореле

Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:

Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.

Схема механического терморегулятора

Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры. В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.

При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.

Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.

Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.

Схема электронного термостата

Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4. При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.

Коллекторный, современный тип двигателя (стиралки автомат с вертикальной загрузкой)

В целом, коллекторные моторы, не имеющие пусковой обмотки, не требуют использования пускового конденсатора. Эти моторы могут питаться постоянным или переменным током и обычно содержат 5 − 8 клемм на внешней стороне. При работе вне стиральной машины эти дополнительные клеммы не имеют значения, поэтому они нам не нужны

Кроме того, важно удалить все лишние контакты тахометра, так как они обычно имеют примерное сопротивление 60 — 70 Ом

На фото схема выводов коллекторного двигателя стиральной машины

Также можно вывести кабели термозащиты, что бывает редко, но нам они не нужны, обычно это нормально замкнутые или разомкнутые контакты нулевого сопротивления.

Затем подключим напряжение к любому выводу обмотки. Другой вывод соединим с 1-й щеткой. А 2-ю щетку подключим к проводу 220 вольт. Мотор обязан функционировать вращаясь в одном направлении.

Для того чтобы изменить вращение двигателя, необходимо изменить конфигурацию щеток: первая теперь будет соединена с сетью, а вторая связана с выводом обмотки.

Такой двигатель можно оценить с помощью 12-вольтовой автомобильной батареи без риска повредить из-за неправильного подключения. Можно также сравнительно легко изучить, как он работает на низкой скорости от низкого напряжения при реверсе.

Проверка с помощью фото и видео документации

Для удобства и наглядности при подключении реле РТК-1 3У4 рекомендуется использовать фото и видео документацию. Это поможет вам визуально ориентироваться и правильно выполнять каждый шаг.

Прежде всего, убедитесь, что у вас есть все необходимые компоненты для подключения реле РТК-1 3У4

Обратите внимание на инструкцию производителя и уточните, какие инструменты и материалы потребуются

Далее, следуйте пошаговой инструкции, используя фото и видео документацию для проверки каждого шага:

1. Подготовьте площадку для установки реле РТК-1 3У4. Убедитесь, что она находится в безопасном и доступном месте.
2. Разместите реле на подготовленной площадке и убедитесь, что оно закреплено надежно.
3. Осмотрите входные и выходные клеммы реле, чтобы убедиться в их правильном состоянии и отсутствии повреждений.
4. Подключите необходимые провода и кабели к соответствующим клеммам реле РТК-1 3У4.
5. Убедитесь, что все соединения прочные и надежные, не допускайте провисания или перекручивания проводов.
6. Проверьте правильность подключения, сравнивая свою работу с фото и видео документацией.
7. Проверьте надежность подключения, убедившись в отсутствии люфтов и наличии надежной фиксации проводов.
8. Продолжайте проверку, следуя инструкции по настройке и тестированию реле РТК-1 3У4.

Фото и видео документация являются важным инструментом при подключении реле РТК-1 3У4. Она помогает убедиться в правильности выполнения каждого шага и предотвратить возможные ошибки. Пользуйтесь этой возможностью, чтобы сэкономить время и быть уверенным в правильности работы вашей системы.

Проверка работоспособности реле РТК-1 3У4

После подключения реле РТК-1 3У4 к электрической схеме и настройки его параметров, следует проверить его работоспособность перед использованием. Для этого можно провести несколько простых шагов.

1. Убедитесь, что питание реле подключено и включено.
2. Установите переключатели на реле в нужное положение в соответствии с требуемыми параметрами работы.
3. Подождите несколько секунд для стабилизации работы реле.
4. Для проверки корректности работы реле, можно подключить светодиоды, которые горят при активации реле. Подключите светодиоды к соответствующим выходным контактам реле.
5. Используйте тестовый сигнал, чтобы активировать реле и проверить работу светодиодов. При активации реле, светодиоды должны загореться.
6. Если светодиоды не загораются, возможно, есть проблема с подключением реле или настройками. Убедитесь, что подключение проведено правильно и проверьте настройки параметров работы реле.
7. Повторите проверку работоспособности реле несколько раз, чтобы исключить возможность временной неисправности.

В случае, если реле РТК-1 3У4 проходит проверку работоспособности и светодиоды корректно горят при активации, оно готово к использованию в электрической схеме.

Как подключить двигатель от стиральной машины автомат

Куда можно подключить мотор от машинки автомат? Вариантов огромное количество, а самое главное то, что если есть данные о работе таких изделий и о правилах подключения, то вполне возможно собрать новые устройства, способные пригодиться в хозяйстве. Не стоит выкидывать стиралки до того, пока они не будут полностью разобраны, так как внутри может быть огромное количество полезных принадлежностей. К примеру, при поломке машинки марки Индезит можно получить двигатель мощностью в 430 Вт, способный развивать скорость до 11500 оборотов в минуту. Естественно, использовать его можно только при условии, что деталь полностью исправна и не станет причиной поломки новой техники. Идей того как можно использовать двигатель старой машинки существует неимоверное количество, причем даже стиралка малютка имеет свой движок способный принести пользу.

Варианты:

1. Наиболее простой вариант – это изготовление точильного станка, который позволит затачивать такие предметы как ножницы, ножи и тому подобные колющережущие предметы. Включается такой наждак только после того как мотор будет тщательно закреплен на поверхности прочного основания, а также установки вала на точильном камне или шлифовального круга. После сборки можно подсоединять оборудование к сети.
2. Если ведется строительство, например, частного дома или заливание окружающей территории бетоном, то может потребоваться бетономешалка. Именно для нее можно использовать электродвигун. Переделать стиралку в бетономешалку не сложно, и для этого нужно еще отсоединить бак от стирального оборудования.
3. Вибростолы с использованием такого мотора, позволят изготавливать шлакоблок, стоимость которого далеко не маленькая, а своими руками можно не плохо сэкономить.
4. На участке много травы? Есть кролики, которым требуется трава? Регулярно проводится покос сена? Если правильно использовать моторчик, то он сможет стать отличным заменителем триммера и позволит убирать траву быстро, просто и не потратив на это много средств. Этот аппарат считается просто необходимым тем, кто проживает за пределами города и особенно для тех, кто любит заниматься сельским хозяйством.

Это лишь минимальный список того, что можно сделать, если использовать деталь от стиралки в виде электродвигателя. Могут потребоваться различные насадки, дополнительные емкости или же вовсе вспомогательные детали, но если иметь идею, то создать новое оборудование получится быстро и без вложений.

Схемы подключения

Тип двигателя с пусковой обмоткой (старые/дешевые стиралки)

Сначала, мы будем работать с помощью тестера или мультиметра. Нам необходимо отыскать 2 пары совпадающих контактов.

С помощью щупов тестера в режиме “прозвон” или “сопротивление” необходимо найти 2 проводка, которые можно прозвонить между собой, два других провода соответственно станут, как пара на вторую обмотку.

На фото поиск и измерения сопротивления пусковой обмотки мотора

Необходимо понять, где расположены пусковая обмотка, а где рабочая обмотка

Мы должны принять во внимание их сопротивление; если сопротивление выше, это сигнализирует о пусковой обмотке (ПО), которая создает начальный крутящий момент. Сопротивление более низкое указывает на обмотку возбуждения (ОВ) или, проще говоря, рабочая обмотка, которая создает вращающееся магнитное поле

На фото подключение конденсатора к пусковой обмотке двигателя стиралки

Контактор «SB» возможно заменить неполярным конденсатором небольшой емкости (примерно 2-4 мкФ)
Так это сделано в самой стиральной машине.

На фото схема подключения конденсатора к пусковой обмотке двигателя

Если мотор запускается без нагрузки, то есть отсутствует шкив на валу с нагрузкой в ​​моменте пуска, то такой мотор может запуститься самостоятельно, не нужен конденсатор и кратковременная «запитка» пусковой обмотки.

Если двигатель работает горячим или нагревается даже без нагрузки в течение короткого времени, возможны различные причины. Это может быть связано с износом подшипников или уменьшением зазора между статором и ротором, что приводит к их соприкосновению. Однако чаще всего причиной является высокая емкость конденсатора. Чтобы убедиться в этом, просто запустите двигатель с отключенным пусковым конденсатором, и это сразу же станет очевидным. При необходимости лучше всего уменьшить емкость конденсатора до минимального значения, при котором еще возможен запуск двигателя.

В кнопке категорически нельзя фиксировать контакт «SB», можно просто использовать кнопку звонка двери, иначе начальная обмотка может перегореть.

На фото кнопка пусковой обмотки электродвигателя стиральной машины

При пуске кнопка «SB» блокирована до полного поворота вала (1-2 сек.), затем кнопку отпускают и напряжение на пусковой обмотке нет. Если необходимо обратное, то контакты обмотки нужно поменять.

Возможно в таком моторе могут быть не 4, а 3 провода на выходе, в этом случае  2е обмотки уже соединились между собой в центральной точке, смотрите схему.
По любому, разобрав старую стиральную машину, можно поближе познакомиться с тем, как к ней был подключен ее мотор.

Если возникнет необходимость реверсировать или изменять направление вращения двигателя с пусковой обмоткой, его можно подключить следующим образом:

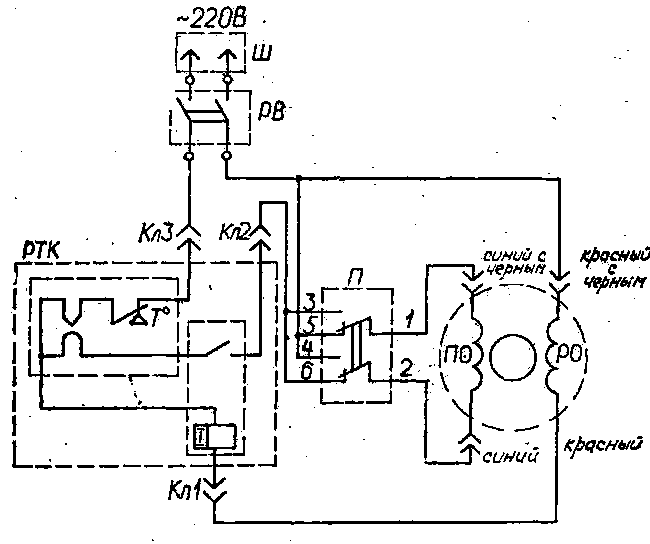

На фото схема реверса двигателя стиральной машины

Принцип работы пускового реле

Несмотря на большое количество запатентованных продуктов от различных производителей, схемы работы холодильников и принципы действия пусковых реле практически одинаковы. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

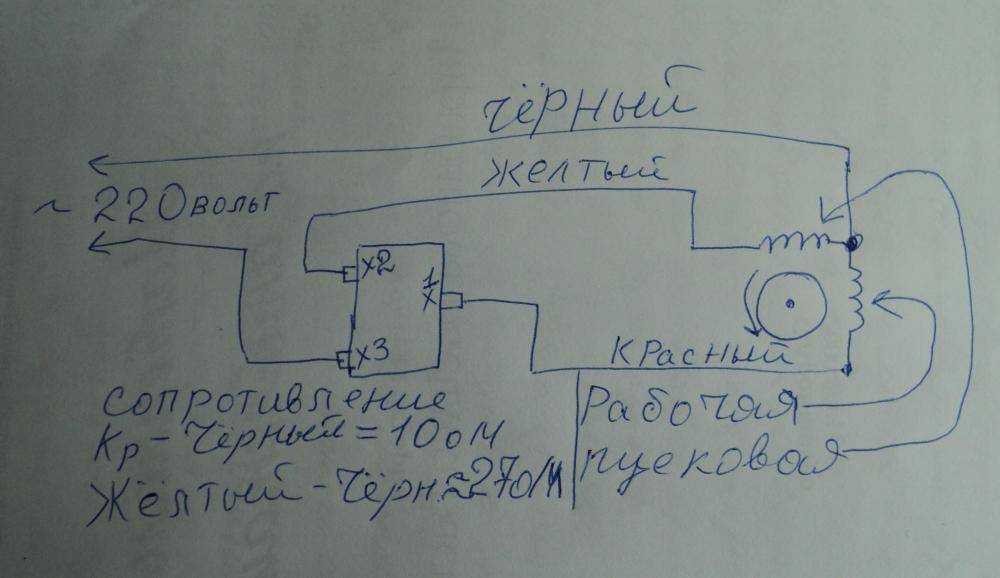

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую.

Другой вход (условно – фаза) внутри устройства расщепляется на два:

• первый проходит напрямую на рабочую обмотку;
• второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов. Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Двигатель от стиральной машинки: подключение к 220

Двигатель стиралки – это устройство, которое имеет: определенные характеристики, отличную мощность, четыре вывода для включения, возможность работать только от сети, большие обороты вращения в зависимости от модели, регулятор мощности функционирования. Электросхема требует подключения обмотки статора со щеткой ротора.

Далее остаются провода от обмотки ротора и второй щетки. Они должны быть подсоединены к домашней сети напряжения. Если подключить двигатель к сети в 220 Вольт, то вращение начнется автоматически, что может привести к травме, а предотвратить это возможно за счет монтажа на любой поверхности. Есть возможность изменить направление вращения, для чего перемычка перекидывается на другую группу контактов.

Инструкции по установке Ртк 1 3ухл4

Ртк 1 3ухл4 – высокоточная система позиционирования, которую можно установить на различные транспортные средства. Для того чтобы ее корректно подключить, необходимо следовать нескольким простым инструкциям.

• Перед установкой проверьте наличие всех комплектующих. В комплект обычно входит антенна, блок управления, кабель питания и кабель передачи данных.
• Определите место установки антенны. Оно должно быть свободным от препятствий, чтобы не мешать принимаемому сигналу спутников.
• Присоедините антенну к блоку управления и удерживая ее за крепежную пластину, закрепите на выбранном месте.
• Соедините блок управления с кабелем питания и, используя болты и гайки, закрепите его на выбранном месте.
• Подключите датчик скорости к блоку управления и проверьте корректность подключения кабеля питания и кабеля передачи данных.
• Соедините блок управления и устройство, на котором вы будете отображать данные с использованием кабеля передачи данных. Установите необходимые программы.
• После установки активируйте Ртк 1 3ухл4 и проверьте качество сигнала.

При следовании инструкциям не возникнет никаких сложностей в установке Ртк 1 3ухл4 на транспортное средство. Корректно установленная система позиционирования поможет повысить точность навигации и упростить управление транспортом.

Выводы и полезное видео по теме

Видео #1. Обзор принципа действия, типов и основных неисправностей пускозащитного реле:

Видео #2. Признаки поломок распространенного пускового реле РКТ. Подключение внешнего конденсатора для компенсации нестабильного напряжения:

Видео #3. Прозвон двигателя и реле. Ремонт катушки:

Несложная конструкция пускового реле позволяет самостоятельно находить неисправности и легко устранять их. Для этого не нужны глубокие знания в электрике или специальный инструмент.

Однако необходимо соблюдать пунктуальность, так как от качества проведенных работ зависит функциональность дорогостоящего оборудования.

Хотите рассказать о том, как подбирали пусковое реле для восстановления работоспособности холодильного агрегата? Располагаете полезными сведениями по теме статьи, которыми стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фотоснимки, задавайте вопросы.
