Спасательные системы зарубежного производства
Определённую популярность завоевало устройство «Spider», выпускаемое фирмой Moseroth Technologies Ltd. При эвакуации из высотного здания при его помощи нет необходимости иметь специальные навыки, им может самостоятельно воспользоваться и инвалид, и мать с ребёнком. Скорость спуска при помощи системы составляет 1,8 м/с, максимальная высота спуска – 150 м. При эвакуации необходимо лишь одеть спасательную косынку, которая прикреплена к стальному тросу, зацепить её за устройство и выпрыгнуть в окно. Данная система хорошо зарекомендовала себя в банках, жилых зданиях, офисах и гостиничных комплексах во многих странах мира.
Широко апробирована многочисленными службами спасения модульная эвакуационная система Rollgliss 350, имеющая многофункциональные технические характеристики
При её помощи можно безопасно как подниматься, так и спускаться со значительной высоты, что особенно важно для сотрудников пожарной службы. Особенностью системы является наличие роликовых блоков, которые отличаются взаимозаменяемостью
В комплекте системы есть защитный роликовый блок для каната, несколько подвижных блоков, в том числе и алюминиевый, корпус и соединительный элемент. Предельно допустимая нагрузка при спуске или подъёме составляет 250 кг.
Технические характеристики

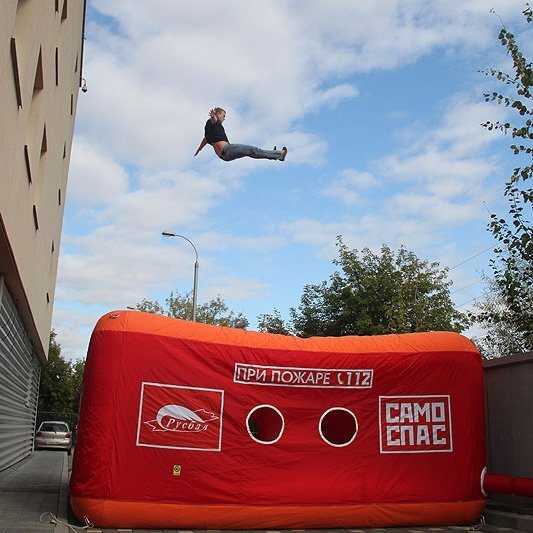

«Куб жизни» изготовлен в виде пневматической камеры, со всех сторон охватывающей надувной каркас. Верхняя часть ее поверхности представляет собой мембрану, имеющую хорошие амортизирующие свойства. Центр мембраны обозначен мишенью. По периметру рабочей поверхности, имеющей яркий цвет, и в центре «Куба жизни» расположены светоотражатели, позволяющие спасаемому безошибочно определить местоположение оборудования.
Процесс заполнения ППСУ-20 производится очень оперативно: всего пара минут подготовки и оборудование готово к работе. Срок восстановления «Куба жизни» в изначальное рабочее состояние после приема спасенного человека – 15 секунд. Для подготовки «Куба жизни» к процессу эксплуатации необходимо участие двух человек, которые устанавливают устройство в определенном месте и заполняют его сжатым воздухом в течение нескольких минут.
Спасательное устройство изготовлено из качественного сырья, что позволяет успешно применять оборудование в широком диапазоне рабочих температур от -40 до +60 C. «Куб жизни» выпускается в следующих модификациях:
- оснащенный баллоном со сжатым воздухом;
- баллон в комплект не входит: наполнение конструкции производится при помощи компрессора.
Эффективность применения
ППСУ-20 – современное качественное оборудование, эффективность которого подтверждена научными исследованиями. С помощью «Куба жизни» обеспечивается безопасная эвакуация (при соблюдении условия попадания человека в центр мишени):
- в положении «спиной вниз», с высоты до 20 метров;
- в положении «ногами вниз», высота — до 10 метров.
«Куб» сохраняет жизнь при приземлении человека с высоты до 20 метров в любом положении (кроме положения «головой вниз») при попадании на устройство (в границах 0,75 м от края рабочей поверхности). Основная отличительная особенность ППСУ-20 — удобство установки в тех местах, где невозможно применение других спасательных средств: автоподъемников, спасательных рукавов, специальных лестниц. С помощью уникального оборудования спасательным службам удается оперативно провести эвакуацию и спасти жизнь человека, попавшего в опасную ситуацию.
Особенности специальных систем для эвакуации людей и детей в осложнённых условиях
При необходимости эвакуации людей с ограниченными физическими возможностями используют эвакуационное кресло «Самоспас», которое предназначено исключительно для спуска по лестничным маршам. Для удаления из зоны поражения или аварии больных и людей, неспособных самостоятельно передвигаться, есть несколько типов носилок, в том числе: плащевые, огнезащитные, эвакуационные и складные продольно-поперечные. Специально для рабочих нефтяной промышленности было разработано устройство, позволяющее в ускоренном режиме эвакуировать верхового рабочего с платформы за пределы вышки при возникновении пожара или внезапном выбросе нефти из скважины.
Для спасения детей-грудничков из роддомов в случае возникновения чрезвычайных происшествий предназначена спасательная детская камера ДСК «Самоспас». ДСК «Шанс» выполняет аналогичные функции, но возраст спасаемых детей может быть до 2-х лет, при этом камера эффективно защищает от отравляющих веществ, воздействия термических факторов и продуктов горения.
Часто используют также модификации ДСК «Самоспас», которые позволяют одновременно проводить эвакуацию не только одного, но двух и трёх детей-грудничков из роддома соответственно. Аналогичные модификации ДСК «Шанс», оборудованные баллоном или дыхательным аппаратом, также разрешают с максимальным удобством и безопасностью эвакуировать от одного до 3-х детей старшего возраста (до 2 лет) при различных техногенных катастрофах и пожарах.
Обзор спасательного оборудования от отечественного производителя
Согласно требованиям нормативных документов, каждый пожарный автомобиль в обязательном порядке должен быть оборудован канатно-спускным устройством, предназначенным для спасения людей из различных объектов и зданий. В его комплектации находятся следующие модули:
- автоматическое тормозное устройство для безопасного спуска людей различной живой массы и возраста;
- подвесная система для закрепления спасаемого на любом участке троса.
Устройство может быть использовано при спуске с высоты диапазоном 5 – 100 м, массе человека или людей от 20 до 200 кг. Скорость спуска колеблется в диапазоне 0,7 – 1,3 м/с.
Широко используются различные модификации системы «Самоспас». По мнению одних, система спасения «Самоспас» имеет повышенные показатели и требования к физическому состоянию человека. Для того, чтобы эффективно ею пользоваться, необходимы определённые навыки и физическая тренированность. Стандартная модель «Самоспаса» может быть использована при спуске не выше 3-го этажа. Если масса человека превышает 80 кг, спуск идёт со скоростью 3 м/с, при меньшей массе – 2 м/с. Следует учитывать, что не разрешается выполнять эвакуацию при помощи системы человека с массой выше 120 кг.
В комплекте каждой системы имеется шнур, петли крепления и спусковое устройство. Установка «Самоспаса» относительно проста, его можно закрепить на любом балконе или лоджии. На шнуре может быть расположено до 3-х спусковых устройств. Надёжность системы доказана тем, что шнур, по которому идёт спуск человека, выполнен из арамидных волокон, имеющих высокую термостойкость, которые успешно использовались в космической промышленности. Недостатком стандартного «Самоспаса» является то, что максимальная высота спуска не превышает 10 м (это предусмотрено техническими характеристиками системы).
«Самоспас» работает в автоматическом режиме, его можно привести в рабочее состояние за 1 минуту. Устройство действует по принципу качелей: так, если с высоты спускается один человек, одновременно снизу поднимается спасательная косынка для эвакуации следующего. Это позволяет быстро и эффективно эвакуировать множество людей. Некоторые модификации «Самоспаса» позволяют эвакуировать людей с высоты до 300 м включительно. Устройство может работать в диапазоне температур от -40 до +40 С, при сильном ветре и осадках.
В комплектации спасательного снаряжения незаменимыми являются следующие изделия. Так, спасательная косынка представляет собой треугольник, выполненный из ткани с повышенной прочностью, к которому пристрочены стропы. Разрывная нагрузка косынки составляет не менее 1,2 т. Присоединённый к ней карабин имеет разрывную нагрузку 2,2 т. Спасательная косынка служит для комфортного вертикального закрепления человека на тросе или спасательной верёвке, обеспечивая его удобный спуск вниз.
Изделия спасательные, такие, как квадратное натяжное спасательное полотно с размером каждой стороны 4,5 м, «Куб Жизни Самоспас», «Каскад-5» предназначены для спасения людей, которые выпрыгивают из горящих или аварийных зданий со значительной высоты. Пневматическое прыжковое устройство УСПП представляет собой объёмное сооружение, которое изнутри наполнено воздухом или газом с повышенным давлением, позволяющее спасать прыгающих из высотных зданий людей. Оно обязательно должно быть в комплектации стандартной пожарной автотехники.
Реферат патента 2010 года УСТРОЙСТВО ДЛЯ ЭВАКУАЦИИ ЛЮДЕЙ ПРИ ПОЖАРАХ В ВЫСОТНЫХ ЗДАНИЯХ И СООРУЖЕНИЯХ
Изобретение относится к устройствам для эвакуации людей при пожарах в высотных зданиях и сооружениях. Устройство включает спасательные лифты, выполненные в виде плавающей каркасной многоэтажной конструкции, с одной или двумя площадками на высоту этажа, с защитными легкими ограждениями в верхней части и в виде понтона — в нижней части. Плавающие лифты расположены в исходном (дежурном) положении на поверхности столбов воды в верхних отсеках эвакуационных шахт, которые соответственно плавающим лифтам имеют прямоугольное, квадратное, круглое или овальное горизонтальное сечение. Эвакуационные шахты в устройстве выполнены из металла и/или высокопрочного водонепроницаемого бетона с возможной облицовкой внутренней поверхности полимерной футеровкой и разделены на отсеки высотой в 5-15 этажей высотного здания или сооружения запорными диафрагмами, не препятствующими в максимально открытом состоянии прохождению плавающих лифтов. При этом зазор между внутренними стенами эвакуационных шахт и стенками понтонов выбран в пределах 150-300 мм. Технический результат состоит в повышении эффективности эвакуации людей, в том числе детей, инвалидов и малоподвижных групп населения, а также повышении эффективности пожаротушений. 2 з.п. ф-лы, 6 ил.
6.2.4. Проведение спасательных работ с использованием «Куба жизни»

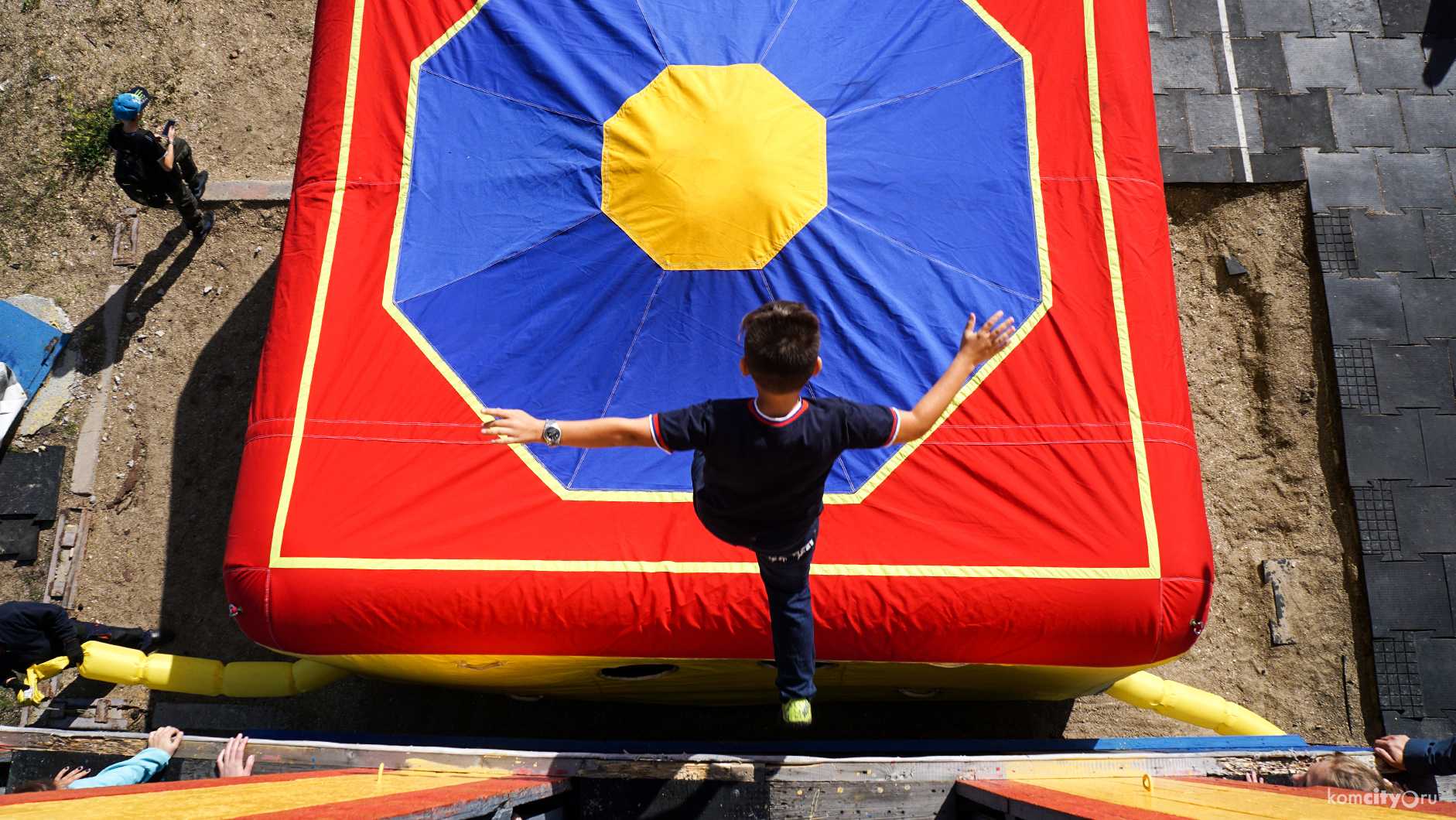

«Куб жизни» (далее – «куб») – прыжковое спасательное устройство, предназначенное для спасения людей в чрезвычайных ситуациях из зданий при пожаре. «Куб» должен применяться в исключительных случаях, когда другие средства спасения применить невозможно (рис. 6.14).

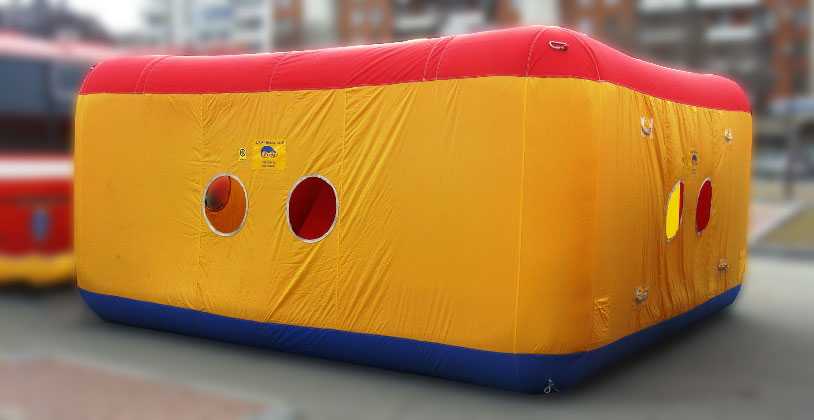

Рис. 6.14. Общий вид спасательного устройство «Куб жизни».
«Куб» выкладывается вблизи стен здания и в течение 50-60 с наполняется воздухом, приобретает определенную форму и находится под избыточным давлением.
При падении человека на «Куб» под действием возникающего избыточного давления в нем автоматически открываются клапаны, через которые происходит стравливание воздуха в атмосферу, и за счет обжатия «Куба» плавно гасится кинетическая энергия, приобретенная телом человека в процессе его свободного падения с высоты (рис. 6.15).
После схода человека с куба она в течение 30-40 сек. приводится в первоначальную готовность.
время приведения в боевую готовность 60-90 сек;
скорость спасания — 1 человек/мин:
Схема использования приведена на рис. 6.15.

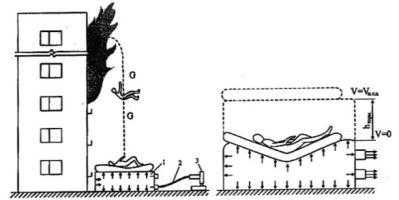

Рис. 6.15. Принципиальная схема спасания человека с помощью «Куб»
1-«Куб»; 2 — рукав дымососа; 3 — дымосос.
После принятия решения о применении «куба» назначается расчет из 4-х спасателей, который после получения команды, снимает защитный чехол, в котором упакован «куб», снимает его с мобильного средства пожаротушения и переносит к месту развертывания.
(Развертывать «куб» необходимо немного поодаль от места проведения спасательных работ (в 10 метрах), чтобы избежать спрыгивания на него возбужденных людей до окончания полного развертывания «куба»).
№3 и №4 следуют к месту развертывания «куба» и при необходимости освобождают его от предметов, способных повредить пневмокаркас устройства. Затем расчет открывает упаковочный чехол, развязав веревки и. расстегнув пряжки транспортировочных ремней, извлекает из него «куб» и размещает его так, чтобы «куб» мог развернуться при открытии вентиля воздушного баллона.
№1 открывает вентиль воздушного баллона, при этом выходящий воздух начнет заполнять воздушный каркас, а «куб» — раскладываться и принимать форму. № 2 при необходимости расправляет «куб». Когда каркас заполнится и примет форму, перепускной клапан в верхней части каркаса начнет «травить» воздух, извещая о том, что «куб» полностью развернут и готов к использованию. После этого № 1 закрывает вентиль воздушного баллона, перекрывая тем самым подачу воздуха (перепускной клапан может продолжать «травить» по мере нагрева воздуха в воздушном каркасе до температуры окружающей среды).
После закрытия баллона расчет поднимает каркас «куба» перемещает его к месту проведения спасательных работ.
По громкоговорящему устройству спасаемому подается команда снять обувь с высокими каблуками, очки (по обстоятельствам), не брать с собой никаких вещей и предметов, прыгать на «куб» ногами в центр. Если в окне (на балконе) сосредоточено несколько человек, то старший расчета предупреждает их о том, что прыгать необходимо по одному, и определяет очередность спасания. Убедившись в правильности установки «куба», а также в готовности спасаемого к прыжку, руководитель спасательных работ подает команду спасаемого между прыжком.
После того как спасаемый совершил прыжок, расчет, работающий с «кубом», оказывает ему помощь при спуске с приемной площадки «куба».
После спуска спасаемого с «куба», руководитель спасательных работ подает команду на прыжок следующему спасаемому.
При использовании «куба» должны соблюдаться следующие правила охраны труда:
к эксплуатации «Куба» могут быть допущены лица, назначенные приказом руководителя подразделения и прошедшие проверку знаний правил охраны труда в соответствии с руководством по эксплуатации изделия;
применение «куба» должно осуществляться в соответствии с руководством по эксплуатации:
расчет, выполняющий работу с «кубом» должен подчиняться только командам руководителя спасательных работ;
место установки «куба» должно обеспечивать его хорошую видимость прыгающим человеком и возможность попадания его в центр куба;
— по возможности, рядом с местом использования «куба» должны находиться медицинские работники или лица, способные оказать первую медицинскую помощь пострадавшим.
Подготовка личного состава
Тушение пожара это бой, ведут его днем и ночью, в жару и в холод, в подвалах и на высотах, чтобы выиграть этот бой, надо владеть особенными навыками. У пожарных проводятся занятия в теплодымокамере с применение СИЗОД и огневой полосе психологической подготовке. Во время тушение пожара, играют роль такие факторы как:
- дисциплинированность,
- собранность,
- мышление,
- умение обсчитать все вариации,
- умение применить ранее накопленный опыт,
- умение смоделировать грамотный подход и нести за него ответственность.
Тушение пожара начинается с проведения разведки, которая начинается с момента получения сообщения о пожаре, и ведется до полной его ликвидации. Разведка обнаруживает очаг пожара, возможные пути распространения и решающее направление и расчет необходимых сил и средств на тушение пожара, пути эвакуации и спасания людей. При тушении пожаров жилых зданиях согласно нормативных документов создается звено ГДЗС из числа газодымозащитников одного караула, в составе не менее 3х человек с необходимым минимум ПТВ.
Чаще всего гибель людей происходит не из за ожогов от огня, а от сгорания синтетических материалов, которыми обставлена вся квартира (например: телевизор, диван, разного рода пластиковые изделия и другое), с последующим выделением токсичных продуктов горения. В ходе разведки необходимо принять меры по дымоудалению. На вооружении сотрудников пожарной охраны имеются специальные дымососы и автомобили дымоудаления. Все эти устройства могут работать как на откачке дыма, так и на нагнетании свежего воздуха в помещение. Благодаря таким устройс твам пожарные смогут достичь очага пожара намного быстрее. Если во время тушение есть угроза распространения дыма в соседние помещения, необходимо установить брезентовую перемычку.
При работе на высотах особое внимание на соблюдение правил охраны труда:
- обязательная страховка спасательными веревками при работе на кровле (вскрытие кровли);
- для проникновения ствольщика на чердак, крышу вскрывают у карниза;
- для выпуска дыма крышу вскрывают у конька.
При ликвидации очага пожара на этаже или чердаке дома используют распыленную и тонко распыленную воду, а так же огнетушащие порошки. Если очаг не большой, рекомендуется применять ранцевые установки тушения на примере РУПТ 1-0,4 с минимальным расходом, но большой эффективностью, особенно с применением раствора пенообразователя или использовать огнетушители (углекислотный или порошковый) тем самым будет меньше залито квартир и нанесено материального ущерба.
При работе звена в обязательном порядке выставляется постовой на посту безопасности, который поддерживает связь со звеном и контролирует время работы газодымозащитников. Руководитель тушения пожаров, обязан следить за несущими конструкциями здания, своевременно вводить стволы на пути распространения огня.
Похожие патенты RU2381982C2
| название | год | авторы | номер документа |
|---|---|---|---|
| ВЫСОТНОЕ ЗДАНИЕ | 2007 |
|
RU2350717C1 |
| СПОСОБ ВОЗВЕДЕНИЯ КАРКАСА МНОГОЭТАЖНОГО ЗДАНИЯ | 2007 |
|
RU2338843C1 |
| СПОСОБ ИЗГОТОВЛЕНИЯ ТРЕХСЛОЙНОЙ НАВЕСНОЙ СТЕНЫ | 2005 |
|
RU2285094C1 |
| ТРУБЧАТАЯ СТРОИТЕЛЬНАЯ КОНСТРУКЦИЯ | 2007 |
|
RU2342501C1 |
| СПОСОБ ТЕПЛОИЗОЛЯЦИИ СТЕНЫ | 2000 |
|
RU2201488C2 |
| МАЛОЭТАЖНОЕ ЗДАНИЕ | 2005 |
|
RU2295010C2 |
| СПОСОБ И УСТРОЙСТВО БИКБАУ ДЛЯ ИЗГОТОВЛЕНИЯ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ И МАЛЫХ АРХИТЕКТУРНЫХ ФОРМ | 2005 |
|
RU2284905C1 |
| МНОГОЭТАЖНОЕ ЖИЛОЕ ЗДАНИЕ | 2017 |
|
RU2653146C1 |
| СИСТЕМА И СПОСОБ МЕХАНИЗИРОВАННОЙ ЭВАКУАЦИИ ЛЮДЕЙ ИЗ ЗДАНИЯ В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ | 2019 | RU2725993C1 | |
| ТРАНСПОРТНАЯ СИСТЕМА ВЫСОТНЫХ ЗДАНИЙ | 2012 |
|
RU2503561C2 |
Особенности распространение пожаров в высотках
В многоэтажках при возгорании происходит быстрое распространение огня. Это возникает из-за разницы внешнего и внутреннего давлений сооружения. Инженерные сети по каналам проходят через здание снизу вверх, что создает дополнительную тягу. За четверть часа с момента возгорания пламя распространяется на верхний уровень по горючим облицовочным материалам. При разрушении остекления тяга увеличивается, и языки пламени достигают верхних этажей, вызывая их возгорание. Огонь распространяется и по горизонтали, некоторые планировочные решения ускоряют этот процесс. Поэтому к противопожарной защите зданий повышенной этажности требования особые.
Если очаг возгорания находится на нижних уровнях, дым заполняет всю лестничную клетку за 5 минут. Задымление таково, что требуются противогазы, а для пожарной команды затрудняется поиск людей.
На два, три этажа выше очага пожара возникает высокотемпературная область в 100-150 градусов Цельсия. Без защитных костюмов пройти сквозь нее невозможно. Это вызывает блокировку людей на верху, и предотвращает их эвакуацию.
Охрана труда
Перед началом занятий по самоспасанию необходимо проверить прочность конструкции, за которую крепится спасательная верёвка, надёжность спасательных и страховых верёвок. Для этого нужно закрепить спасательную верёвку за конструкцию здания и распустить её к основанию башни на всю длину, на нижнем конце верёвки повиснуть трём пожарным. Затем наружным осмотром проверить, нет ли обрывов нитей верёвки, прочность поясов и карабинов (для этого отделение надо построить в две шеренги лицом друг к другу, соединив карабины между собой, после чего пожарные начинают тянуть в противоположные стороны).
Перед спуском каждого пожарного командир обязан проверить, правильно ли и прочно завязан узел, положение верёвки на карабине, длину верёвки, расположение рук на спасательной верёвке (не допускать спуск без рукавиц) ; надёжность страховой верёвке (спуск без неё допускается).
При спасении пострадавшего меры безопасности те же, что и при самоспасении, только руководитель занятия обязан проверить правильность и прочность завязанной спасательной петли на пострадавшем, правильность положения верёвки на карабине у спасающего и упора левой ноги в подоконник.
При спасании людей на пожаре (аварии, стихийном бедствии и т. п.) руководитель тушения пожара обязан определить порядок и способы спасания людей в зависимости от обстановки и состояния людей, которым необходимо оказать помощь
Работы по спасанию проводятся быстро, но с соблюдением предосторожностей, чтобы не были причинены повреждения спасаемым людям. Меры безопасности при этом регламентируются охраной труда
Запрещается использование для спасания и самоспасания мокрых или имеющих большую влажность спасательных веревок, а также веревок, не состоящих в боевом расчете.
Спасание или самоспасание можно начинать, только убедившись, что длина веревки обеспечивает полный спуск на землю (балкон и т.п.), спасательная петля надежно закреплена на спасаемом (при самоспасании — за конструкцию здания), а спасательная веревка правильно намотана на карабин. Самоспасание и спасание производятся личным составом в рукавицах, во избежание получения травм рук.
Литература:
- Пожарно- строевая подготовка спасателей-пожарных — Теребнев В.В. Грачев В.А. Шехов Д.А. Калан, 2008 г.
- Приказ № 3 от 09.01.2013г. «Об утверждении Правил проведения личным составом федеральной противопожарной службы Государственной противопожарной службы аварийно-спасательных работ при тушении пожаров с использованием средств индивидуальной защиты органов дыхания и зрения в непригодной для дыхания среде».
