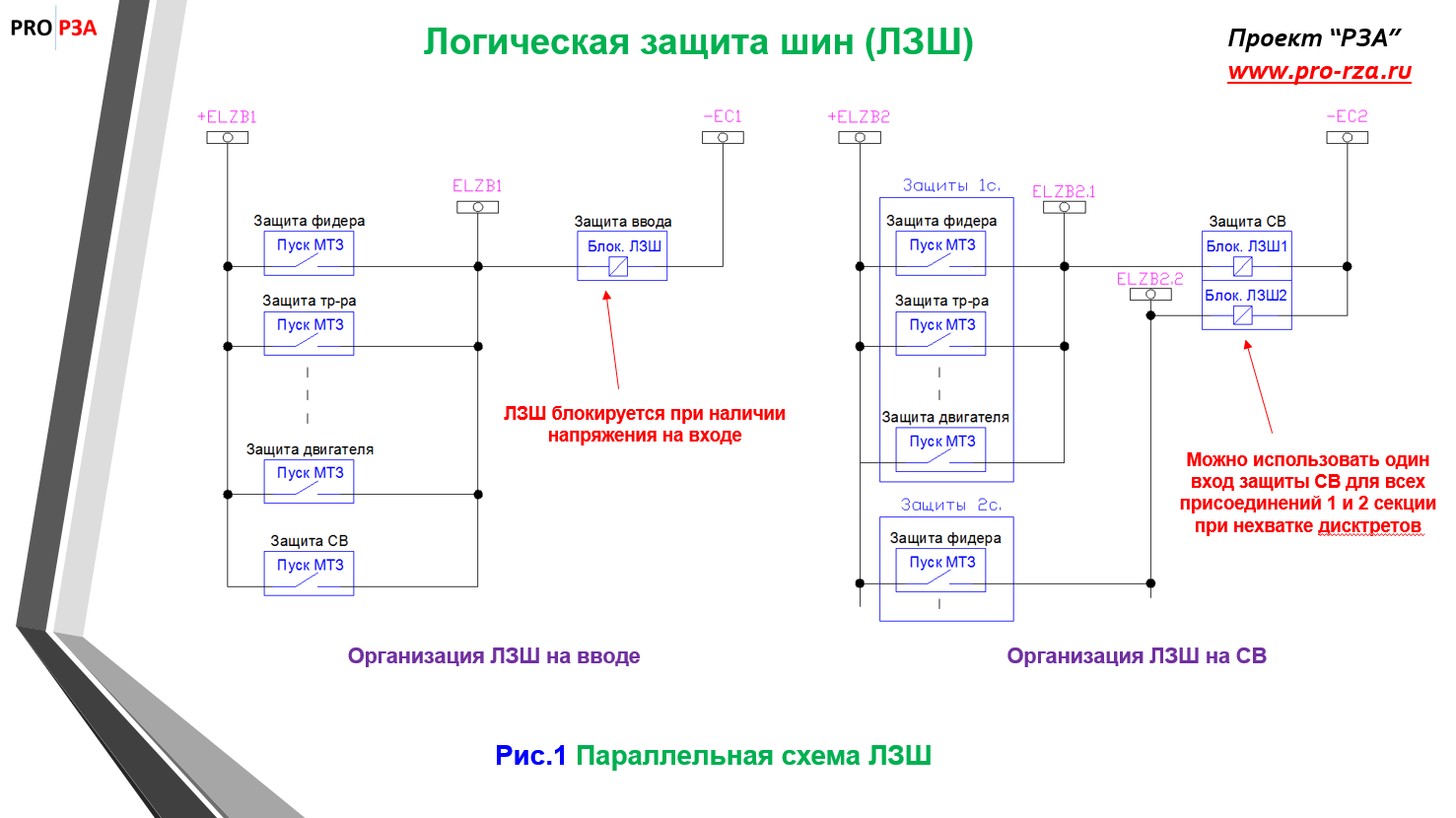

Лзш

Виды МТЗ и схемы

К основным видам максимальной токовой защиты относят:

С независимой выдержкой времени от тока. Из названия ясно, что при любых перегрузках величина выдержки времени остаётся неизменной.
С зависимой выдержкой времени. Время зависит нелинейно от величины тока, по принципу: больше ток — быстрее отключение. Такая система позволяет точнее учитывать перегрузочную способность элементов цепи и осуществлять защиту от перегрузки.
С ограничено-зависимой выдержкой времени. График зависимости состоит из двух частей. У него параболическая форма (как во втором случае), совмещенная с прямой линией (как в первом случае), где по вертикальной оси расположен ток, а по горизонтальной время. При этом его основание стремится к параболе, а с определенных схемой пределов переходит в прямую. Так достигается точная настройка срабатывания при малых превышениях, например при подключении мощных потребителей и групповом пуске электродвигателей.
С блокировкой минимального напряжения. Также нужна для предотвращения отключения питания при пусковых токах. При возрастании тока выше уставки, если реле напряжения не срабатывает по минимальному значению (как при КЗ), то и напряжение не отключается.

По роду тока в оперативных цепях выделяют МТЗ:

• с постоянным оперативным током;
• с переменным оперативным током.

По количеству реле различают максимальные токовые защиты на базе:

• Трёх реле. Обеспечивают защиту и при многофазном и при однофазном замыканиях.
• Двух реле. Дешевле предыдущих, но не дают такой же надежности, особенно при однофазных замыканиях.
• Одного реле. Еще дешевле и еще менее надежны, не применимы на ответственных участках линии. У них малая чувствительность и применяется в распределительных сетях от 6 до 10 кВ и для защиты электродвигателя.

На схемах:

• KA — реле тока;
• KT — реле времени;
• KL — промежуточное реле, устанавливается если не хватает коммутационной способности контактов;
• KH — указательное реле (блинкер);
• SQ — блок контакт для размыкания мощных цепей, типа катушки YAT — силового коммутационного аппарата. Устанавливается так как контакты реле не рассчитываются на размыкание таких цепей.

Современные защиты часто уходят от применения релейных схем из-за особенностей их надежности. Поэтому используются МТЗ на операционных усилителях, микропроцессоре и другой полупроводниковой технике.

Современные решения позволяют более точно выставлять уставки по току и время-токовые характеристики защит.

Максимальная токовая защита с пуском по напряжению

В ряде случаев не удается выполнить достаточно чувствительную защиту только по току, особенно на подстанциях, питающих двигательную нагрузку. Для повышения чувствительности можно применить защиту с блокировкой по напряжению. Функциональная схема МТЗ с дополнительным органом напряжения показана на рис. 5.11. Измерительный орган напряжения выполняется при помощи реле минимального напряжения KV

и действует совместно с релеKA измерительного органа тока по логической схеме «И» на пуск реле времениКТ. Рис. 5.11. Функциональная схема МТЗ с пуском по напряжению.

Во время КЗ, когда возрастает ток и уменьшается напряжение, срабатывают оба измерительных органа (и тока, и напряжения) и с заданной выдержкой времени МТЗ действует на электромагнит отключения YAT

через указательное релеКН и блок-контакт выключателяSQ . Если же в результате перегрузки защищаемого элемента токовое релеКА срабатывает, исполнительный орган напряжения блокирует действие МТЗ, поскольку реле напряженияKV не срабатывает. Недействие реле напряжения при перегрузке обеспечивается выбором такой уставки, чтобы оно не срабатывало при минимальном рабочем напряжении.

Измерительный орган напряжения может быть выполнен с тремя реле, включенными на междуфазные напряжения (рис. 5.12.а). Такая схема обеспечивает надежное срабатывание органа напряжения при любом виде междуфазных КЗ, поскольку при этом снижается хотя бы одно из междуфазных напряжений.

а)

б)

Рис. 5.12. Схемы цепей напряжения пускового органа.

Во втором варианте (рис. 5.12.б) измерительный орган выполняется комбинированным из двух реле напряжения KV 1, KV 2.

Реле максимального напряженияKV 2 , включенное через фильтр напряжения обратной последовательностиZV 2 , служит для пуска МТЗ при несимметричных КЗ. Реле минимального напряженияKV 1, включенное через размыкающий контактKV 2 , предназначено для действия при трехфазных КЗ. Такая схема измерительного органа напряжения по сравнению с первым вариантом (рис. 5.12.а) обеспечивает более высокую чувствительность как при несимметричных, так и при симметричных КЗ.

Первичный ток срабатывания МТЗ с пуском по напряжению определяется по условию отстройки от номинального тока I ном

трансформатора:

Уставка срабатывания реле минимального напряжения выбирается исходя из следующих условий:

возврата после отключения внешнего КЗ

отстройки от остаточного напряжения самозапуска после действия АПВ или АВР

– междуфазное напряжение в месте установки МТЗ в условиях самозапуска после отключения внешнего КЗ, может быть принято равным ;

– междуфазное напряжение в месте установки МТЗ в условиях самозапуска после действия АПВ или АВР заторможенных электродвигателей, может быть принято равным ;

– коэффициент отстройки, равный 1,2;

– коэффициент возврата, равный 1,1.

Напряжение обратной последовательности срабатывания реле KV 2

комбинированного исполнительного органа напряжения (рис. 5.12.б) отстраивается от напряжения небаланса фильтраZV 2 :

Чувствительность для токового реле определяется по вышеуказанной формуле; для реле минимального напряжения по формуле:

– первичное значение междуфазного напряжения в месте установки МТЗ при металлическом трехфазном КЗ между фазами в расчетной точке в режиме, обусловливающем максимальное значение этого напряжения.

Для выполнения защиты двухобмоточного трансформатора вполне достаточно установки на обеих сторонах двухэлементной токовой защиты. При этом для защиты трансформатора со схемой соединения Y/∆

, реле на стороне ВН должны быть включены на три ТТ собранные по схеме треугольника. Отсечка стороны НН может использоваться в качестве логической защиты шин. Максимальная защита используется в качестве максимальной защиты ввода, а дополнительный токовый орган блокирует логическую дифзащиту трансформатора стороны ВН.

Дата добавления: 2019-07-15 ; ; Мы поможем в написании вашей работы!

Источник



МТЗ с пуском (блокировкой) от реле минимального напряжения

⇐ ПредыдущаяСтр 6 из 13Следующая ⇒

Схема защиты

Для повышения чувствительности МТЗ при КЗ и улучшения отстройки её от токов нагрузки применяется пуск при помощи реле минимального напряжения.

Рис. 4.3.1

Рис. 4.3.1 (продолжение)

Защита может действовать на отключение только при условии срабатывания реле напряжения. При перегрузках ток возрастает, но защита не действует, даже если токовые реле КА приходят в действие. При КЗ напряжение на шинах подстанции снижается, реле минимального напряжения срабатывают, разрешая защите действовать на отключение.

Для надежной работы блокировки при 2 – фазных КЗ устанавливаются 3 реле напряжения KV, подключаемые на линейные напряжения. В этом случае при двухфазном КЗ, например ВС, напряжение UВС будет равным нулю и реле KV2 замкнет свои контакты, разрешая защите действовать на отключение. Однако при такой схеме включения реле плохо реагируют на однофазные КЗ. Поэтому в сетях с заземленной нейтралью предусматривается дополнительное реле KV0, реагирующие на напряжение нулевой последовательности, появляющиеся при замыканиях на землю. В сети с изолированной нейтралью реле KV0 не устанавливается, так как защита должна действовать только при междуфазных КЗ.

При обрыве цепей напряжения реле KV замыкают свои контакты и защита лишается блокировки, поэтому комплект защиты должен оснащаться устройствами контроля цепей напряжения, либо сигнализировать оперативному персоналу о снятии блокировки.

Ток срабатывания токовых реле

Ток срабатывания токовых реле отстраивается не от максимальной нагрузки линии, а от длительной нормальной нагрузки Iн.норм в 1,5…2 раза меньшей максимальной:

, (4.13)

где kн – коэффициент надежности.

Чувствительность защиты существенно повышается.

Рис. 4.3.1 Продолжение

Напряжение срабатывания реле минимального напряжения

Напряжение срабатывания Uсз выбирается исходя из двух условий.

1. Uсзраб.мин – минимальное рабочее напряжение.

2. Uвозраб.мин – реле напряжения должны возвращаться после отключения КЗ и восстановления напряжения до уровня Uраб.мин.

У реле минимального напряжения Uсзвоз.

учитывая (4.14)

, (4.15)

где nн – коэффициент трансформации измерительного трансформатора напряжения.

Обычно Uраб.мин – на 5…10% ниже нормального уровня.

Чувствительность реле напряжения

Чувствительность реле проверяется по формуле

, (4.16)

где Uк.макс – максимальное значение напряжения на шинах подстанции, где установлен комплект защиты при КЗ в конце зоны защиты (например, в конце линии).

Нормативно kч³1,5.

Защита с блокировкой применяется на линиях короткой и средней протяженности, на длинных линиях падение напряжения на шинах подстанции при КЗ в конце линии невелико и коэффициент чувствительности не удовлетворяет норме.

Напряжение срабатывания реле нулевой последовательности

Реле KV0 – реле максимального напряжения. Реле должно срабатывать при однофазных и 2 – фазных КЗ на землю. В нормальном режиме U0=0, однако за счет погрешностей, на зажимах реле присутствует напряжение небалансаUнб .Uср>Uнб – напряжение небаланса определяется путем измерений в нормальном режиме работы сети, как правило, Uср»0,15…0,2Uмакс.одноф.КЗ.

Применение защиты

МТЗ с блокировкой минимального напряжения не действует при перегрузках, не сопровождающихся понижением напряжения, и имеет повышенную чувствительность к току КЗ по сравнению с простой МТЗ.

Защита применяется на линиях с большой аварийной нагрузкой, когда простая МТЗ не обеспечивает достаточной чувствительности и надежной отстройки от перегрузки.

МТЗ с зависимой и с ограниченно зависимой характеристикой выдержки времени от тока

Принцип действия защиты

Наряду с независимой защитой применяется МТЗ с зависимой и ограниченно зависимой характеристиками выдержки времени от тока.

Рис. 4.4.1

Зависимая характеристика улучшает отстройку от токов кратковременных перегрузок Iп. Ускоряет отключение при КЗ в начале линии К1.

Зависимые защиты выполняются при помощи реле, работающих не мгновенно, а с выдержкой времени, зависящей от величины тока. Ниже рассматриваются принцип действия и конструкция этих реле, относящихся к индукционному

типу.

Индукционные реле

⇐ Предыдущая6Следующая ⇒

Рекомендуемые страницы:

Устройство и принцип действия

Конструктивно МТЗ состоят из двух важных узлов: автоматического выключателя и реле времени. Они могут быть объединены в одной конструкции либо размещаться отдельными блоками.

Отличия от токовой отсечки

Из всех видов защиты по надёжности лидирует токовая отсечка. Примером может служить защита бытовой электросети устройствами с применением плавких предохранителей или пакетных автоматов. Метод токовых отсечек гарантирует обесточивания защищаемой цепи в аварийных ситуациях. Но для возобновления подачи электроэнергии необходимо устранить причину отсечения и заменить предохранитель, либо включить автомат.

Недостатком такой системы является то, что отключение может происходить не только вследствие КЗ, но и в результате даже кратковременного превышения параметров по току нагрузки. Кроме того, требуется участие человека для восстановления защиты. Эти недостатки не критичны в бытовой сети, но они неприемлемы при защите разветвлённых линий электропередач.

Именно эти два фактора кардинально отличают МТЗ от простых токовых отсечек, со всеми их недостатками.

Принцип действия МТЗ

Между узлом задержки и токовым реле существует зависимая связь, благодаря которой отключение происходит не на начальной стадии возрастания тока, а спустя некоторое время после возникновения нештатной ситуации. Данный промежуток времени слишком короткий для того, чтобы величина тока достигла критического уровня, способного навредить защищаемой цепи. Но этого хватает для предотвращения возможных ложных срабатываний защитных устройств.

Наименьшая выдержка времени задаётся на самых удалённых участках линий. По мере приближения МТЗ к источнику тока, временные задержки увеличиваются. Эти величины определяются временем, необходимым для срабатывания защиты и именуются ступенями селективности. Сети, построенные по указанному принципу, образуют зоны действия ступеней селективности.

Такой подход обеспечивает защиту поврежденного участка, но не отключает линию полностью, так как ступени селективности увеличиваются по мере удаления МТЗ от места аварии. Разница величин ступеней позволяет защитным устройствам, находящимся на смежных участках, оставаться в состоянии ожидания до момента восстановления параметров тока. Так как напряжение приходит в норму практически сразу после отсечения зоны с коротким замыканием, то авария не влияет на работу смежных участков.

Примеры использования защиты

МТЗ используют:

• с целью локализации и обезвреживания междуфазных КЗ;
• для защиты сетей от кратковременных перегрузок;
• для обесточивания трансформаторов тока в аварийных ситуациях;
• в качестве протектора при запуске мощного, энергозависимого оборудования.

Задержка времени очень полезна при пуске двигателей. Дело в том, что на старте в цепях обмоток наблюдается значительное увеличение пусковых токов, которое системы защиты могут воспринимать как аварийную ситуацию. Благодаря небольшой задержке времени МТЗ игнорирует изменение параметров сети, возникающие при пуске или самозапуске электродвигателей. За короткое время показатели тока приближаются к норме и причина для аварийного отключения устраняется. Таким образом, предотвращается ложное срабатывание.

Пример подключения МТЗ электродвигателя иллюстрирует схема на рисунке 1. На этой схеме реле времени обеспечивает уверенный пуск электромотора до момента реагирования токового реле.

Рисунок 1. МТЗ с выдержкой времени

Аналогично работает задержка времени при кратковременных перегрузках в защищаемой сети, которые не связаны с аварийными КЗ. Отсечка действует лишь в тех случаях, когда на защищаемой линии возникает значительное превышение номинальных значений, которое по времени превосходит величину выдержки.

Для надёжности защиты на практике часто используют схемы двухступенчатой и даже трёхступенчатой защиты участков цепей. Стандартная трёхступенчатая защитная характеристика выглядит следующим образом (Рис. 2):

Рис. 2. Карта селективности стандартной трёхступенчатой защиты

На абсциссе отмечено значения тока, а на оси ординат время задержки в секундах. Кривая в виде гиперболы отображает снижение времени защиты от возрастания перегрузок. При достижении тока отметки 170 А включается отсчёт времени МТЗ. Задержка времени составляет 0,2 с, после чего на отметке 200 А происходит отключение. То есть, разрыв цепи происходит в случае отказа защиты остальных устройств.

Микропроцессорные устройства защиты и автоматики для сетей 35-10(6) кВ РЗЛ-02

• Защита, автоматика, управление, измерение, регистрация и сигнализация присоединений 35-10(6) кВ: воздушных и кабельных линий электропередач, а также двигателей.
• Резервная защита оборудования 110 (220) кВ, в том числе защита тупиковых ВЛ 110 (220) кВ.

Устройства защиты, автоматики, управления, регистрации и сигнализации линий 35-10(6) кВ

• Возможность гибкого программирования устройств
• Реализация необходимой конфигурации в течение 14 дней с момента оформления заказа
• Надежность конструкции
• Простота обслуживания
• Современные цифровые технологии и микропроцессорная техника

Область применения

• КРУ собственных нужд электростанций
• Распределительные подстанции сетевых предприятий
• Линии электропередачи распределительных сетей
• Промышленные и коммунальные предприятия
• Объекты нефтегазового комплекса
• Тяговые подстанции железных дорог и метрополитена
• Предприятия горнодобывающей промышленности

Основные функции
Защиты	Автоматики
МТЗ – максимальная токовая защита ЗНЗ – защита от однофазных замыканий на землю ЗМН – защита минимального напряжения ЗПН – защита от повышения напряжения ЗОФ – защита от обрыва фаз и несимметрии нагрузки ЗСН – защита от снижения напряжения	АВР – Автоматическое включение резерва АПВ – Автоматическое повторное включение УРОВ – Резервирование отказа выключателей ЛЗШ – Логическая защита шин АЧР / ЧАПВ – Выполнение команд внешнего устройства частотной разгрузки. Контроль частоты.

Измерение, регистрация, сигнализация

• Индикация действующих значений токов и напряжений основной частоты (50±5 Гц)
• Индикация действующих значений тока 3I0 в полосе частот от 45 до 150 Гц
• Индикация фазовых сдвигов между основными гармониками фазного тока каждой из фаз и линейным напряжениям между двумя другими фазами
• Расчет токов нулевой и обратной последовательности
• Индикация частоты
• Регистрация и хранение осциллограмм, параметров аварийных событий
• Функция календаря и часов астрономического времени с энергонезависимым питанием
• Сигнализация о состоянии устройства и о срабатывании защит осуществляется с помощью свободно назначаемых реле и светодиодов, а также по каналу АСУ

Варианты исполнений РЗЛ-02 в зависимости от защищаемого присоединения или электрооборудования:

• РЗЛ-02-ВВ – для выключателей вводов ВЛ 35 кВ
• РЗЛ-02-Л – для кабельных и воздушных линий 10(6) кВ
• РЗЛ-02-СВ – для секционных выключателей 35-10(6) кВ

Функции защиты

Максимальная токовая защита (МТЗ) Многоступенчатая, с ускорением, с пуском по напряжению и контролем U

Входной номинальный трехфазный ток, Iн, А	5
Диапазон уставок срабатывания и возврата по току, A	0,05-125
Дискретность уставок по току срабатывания, A	0,01
Потребляемая мощность токовой цепью на каждую фазу, ВА	не более 0,4
Определение угла сдвига токов и напряжений	0°…360°
Угол максимальной чувствительности	0°…90°

Защита от однофазных замыканий на землю (ЗЗН) Ненаправленная, с независимой характеристикой, с одной или двумя выдержками времени.

Диапазон уставок по току нулевой последовательности, А	0,01…4
Дискретность уставок по току нулевой последовательности, А	0,01

Смена программ уставокРЗЛ-02 обеспечивает хранение двух наборов уставок и программных ключей функций. Смена программ производится подачей на дискретный вход РЗЛ-02 дискретного сигнала ими командой по последовательному каналу.

Защита от несимметрии и от обрыва фазы питающего фидера (ЗОФ) Реализуется методом расчета тока обратной последовательности I2.

Автоматический ввод резерва (АВР)

АВР — это базовая автоматика для РУ с несколькими секциями.

При этом не стоит думать, что АВР делается всегда. Есть упрощенные ТП 10/0,4 кВ, в которых АВР делается обычно по стороне 0,4 кВ из-за того, что стороне 10 кВ, для удешевления и упрощения, применяют выключатели нагрузки и работают без ТН.

Алгоритм АВР в современных терминалах обычно делают распределенным на блоках РЗА ввода. Есть варианты АВР на блоках РЗА ТН 6(10) кВ, а также специальные устройства АВР, которые содержат только это алгоритм и управляют сразу тремя выключателями (например, БМРЗ-107-АВР и Сириус-АВР).

Если интересно как работает простой АВР 6(10) кВ, то посмотрите это видео

Алгоритм автоматического восстановления нормального режима (ВНР) позволяет вернуть схему в исходное положение без участия оперативного персонала, после того как напряжения на отключенном вводе восстановилось. Его используют не всегда, часто предпочитая возвращать нормальную схему вручную.

Разговор о защитах ввода мы продолжим в следующей статье, где рассмотрим РЗА ввода 6(10) кВ на ПС.

На рисунке Терминал защиты и автоматики ввода 6(10) кВ типа БЭ2502А03.

Разработчик НПП «ЭКРА», www.ekra.ru.

БЭ2502А03 содержит все перечисленные в статье защиты

Классификация реле

Согласно СИПам реле управления включается прямо в электрическую цепь и предназначено для частных подключений. Оно относится к самым распространенным электротехническим изделиям, и широко применяются в качестве комплектующих.

Классификация реле проводится по нескольким различным критериям, а именно, таким как:

• По назначению;
• Принципу действия;
• Замеряемой величине;
• Мощности управления;
• Времени срабатывания.

Защитное реле применяется для включения и отключения защиты устройств – вентиляторов, электродвигателей и других приборов, имеющих термоконтакты. Защитительный аппарат может автоматически отключиться, если контакты разомкнутся. Повторное включение питания сети, возможно, исключительно после того, как двигатель хорошо остынет до требуемой температуры.

По принципу воздействия, устройство подразделяется на:

• Электромеханическое;
• Индукционное;
• Магнитное;
• Электронное;
• Фотоэлектронное.

Электрическими реле называются аппараты, приводящие в действие одну или сразу несколько управляемых электрических цепей при воздействии на него определенных электрических сигналов. Самыми распространенными считаются электромеханические реле, которые наиболее часто применяются в устройствах телемеханики, автоматики, вычислительной техники.

Расчет уставок защит электродвигателя

Расчет токовой отсечки

Первичный ток срабатывания токовой отсечки выбирается по условию отстройки пускового тока двигателя. В момент включения двигателя по его обмотке будет протекать бросок тока намагничивания, содержащий апериодическую составляющую и в 1,6-1,8 раза превышающий по амплитуде установившийся пусковой ток, который учитывается увеличенным коэффициентом отстройки в расчетной формуле для определения тока срабатывания защиты:

где kотс– коэффициент отстройки, учитывающий погрешности реле и наличиеапериодической составляющей, принимается равным kотс=1,8-2 для защит с временем срабатывания 0,05с и менее; kотс=1,4-1,5 для защит с реле РТ-40; Iпуск – пусковой ток двигателя при номинальном напряжении сети.

Пусковой ток электродвигателя определяется по номинальному току и кратности пускового тока, значение которых указывают в паспорте двигателя и в каталоге, по выражению:

где kп – кратность пускового тока двигателя.

Для микропроцессорных защит рекомендуется применять kотс=1,5 и время срабатывания равным 0,08 – 0,1с.

Однако, если желательно иметь время срабатывания защиты минимальное (0,04с), то коэффициент отстройки kотс следует принять равным 1,8 – 2

Чувствительность токовой отсечки проверяется при двухфазном КЗ на выводах электродвигателя в минимальном режиме питающей сети и оценивается коэффициентом чувствительности по выражению:

kч=

; (3.2)

где IКЗmin (2) – ток двухфазного короткого замыкания в минимальном режиме питающей сети.

Коэффициент чувствительности отсечки должен быть не менее 2,0.

Раньше токовую отсечку для двигателей мощностью до 2000кВт выполняли (согласно ПУЭ) по простой и дешевой схеме с включением одного реле на разность токов фаз. Для этой схемы ток срабатывания реле следует выбирать с учетом коэффициента схемы.

Ic.р=

; (3.3)

где КI– коэффициент трансформации трансформаторов тока; kcx=

для схемы на разность токов двух фаз и kcx=1 для двухрелейной схемы (звезда и неполная звезда).

Тогда коэффициент чувствительности вычисляется по:

Kч=

(3.4)

Ток срабатывания реле токовой отсечки, выполненной по однорелейной схеме, в

больше, чем по схеме звезда и чувствительность защиты будет в раз меньше.

Расчет защиты от замыканий на землю в обмотке статора электродвигателя.

Высоковольтные электродвигатели напряжением 6 – 10кВ, как правило, работают в сетях с малыми токами замыкания на землю, поэтому защиты от замыканий на землю в обмотке статора выполняются в виде токовых защит нулевой последовательности, которые подключаются к кабельным трансформаторам тока нулевой последовательности.

Первичный ток срабатывания защиты рассчитывается независимо от аппаратного исполнения защиты.

Первичный ток срабатывания защиты от замыканий на землю в обмотке статора отстраивается от броска собственного емкостного тока присоединения при внешнем замыкании на землю

где kотс=1,2 – коэффициент отстройки; IC – утроенное значение собственного емкостного тока присоединения; Kб – коэффициент, учитывающий бросок собственного емкостного тока в начальный момент внешнего замыкания на землю.

Для сети с изолированной нейтралью

kб=2 – 3 для реле РТЗ – 51;

kб=3 – 4 для реле РТЗ-50 и РТ-40/0,2;

kб=1,5 – 2 для микропроцессорных защит.

Значение собственного емкостного тока присоединения равно:

Где IС.дв – собственный емкостной ток электродвигателя;

ICw– собственный емкостной ток кабельной линии от КРУ до двигателя.

Примеры и описание схем МТЗ

Для защиты разных компонентов сетей с питанием, поступающим с одной стороны, используются схемы различных типов.

Однорелейная на оперативном токе

Схема с одним реле на оперативном токе Применяется реле пуска, реагирующее на изменения разности фазовых потенциалов. Плюсами являются ее простота и малый расход ресурсов – нужны только одно реле и два кабеля. Минусы – невысокая восприимчивость и то, что, если отказал какой-то элемент, фрагмент линии теряет предохранение. Схема подойдет для сетей с напряжением до 10 кВ.

Двухрелейная на оперативном токе

Схема с парой реле

Эта схема, как и предыдущая, защищает электролинии от последствий короткого замыкания между фазами. Цепи в ней формируют усеченную звезду. Она надежна, но, как и предыдущая, не очень чувствительна.

Трехрелейная

Это наиболее надежная и единственная подходящая для конструкций с заземленной наглухо нейтралью схема.

Хотя отсечка тока эффективнее предотвращает короткие замыкания, применение обозреваемого метода больше подходит для предохранения разветвленных электролиний. Для максимально эффективной работы необходимо правильно задать в схеме уставки.
