Выбираем утеплитель для вентилируемого фасада

Монтаж утеплителя под вентилируемый фасад

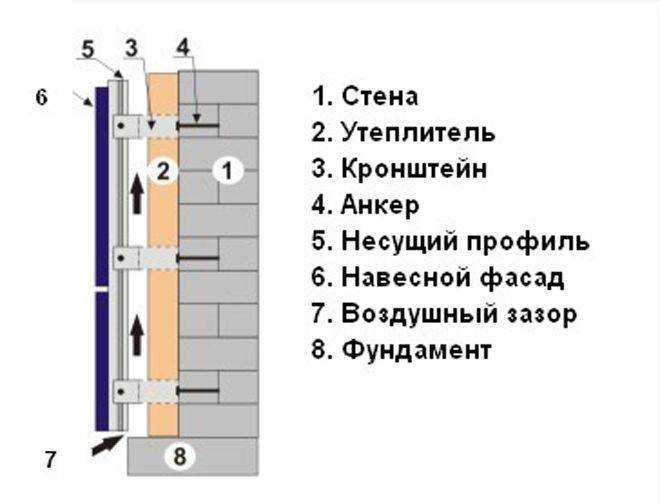

Схема утепления вентилируемого фасада минеральной ватой.

Монтаж утеплителя для вентфасада должен осуществляться по определенной методике. Первое, что нужно сделать – это установить направляющие для будущей отделки. В этом качестве подходит каркас из деревянных брусков или металлических профилей. Теплоизоляция укладывается под обрешетку. Если это базальтовый утеплитель для вентилируемого фасада, то он укладывается стык встык, лучше в два слоя. При этом стыки разных слоев не должны совпадать. Клеится теплоизоляция на плиточный клей и дополнительно фиксируется пластиковыми дюбелями с широкой шапочкой (грибками).

Между утеплителем и стеной не должно быть никаких мембран. Рабочая поверхность обязательно должна быть чистой и по возможности ровной. За слоем утеплителя укладывается гидроизоляционная пленка, которая также выполняет функцию ветробарьера. Между ветробарьером и финишной отделкой должен быть зазор. Слои материалов, начиная от несущей стены:

• подготовленная стена (чистка, грунтовка, по возможности выравнивающая штукатурка);
• теплоизоляция, наклеенная на универсальный строительный клей и зафиксированная грибками;
• гидроизоляция, она же ветробарьер;
• вентилируемый зазор;
• отделка.

При монтаже жидкой теплоизоляции все намного проще и быстрее. Когда каркас из дерева или металлических направляющих уже возведен при помощи специального оборудования теплоизоляция просто напыляется на подготовленную стену. ППУ и пеноизол не пропускают влагу, поэтому их можно использовать без дополнительных гидроизоляционных пленок. Хотя ветробарьер лишним не будет, хоть он и необязателен.

Поверх напылённой теплоизоляции через вентзазор крепится отделка. Преимущество этого материала в том, что абсолютно отсутствуют стыки, плотность, а соответственно, и вес теплоизоляции меньше, что снижает нагрузку на несущую конструкцию

Это важно когда вентфасад монтируется на каркасном доме. Кстати, ППУ проводит пар, что позволяет древесине дышать

В случае с каркасниками, пожаробезопасности нужно уделить особое внимание

Критерии выбора утеплителя для фасада

Для вентилируемых фасадов нельзя использовать утеплители, которые не пропускают водяной пар. Например, не подойдет пенопласт, полистирол или их аналоги. Зазор, находящийся между стеной и облицовочным материалом, свободно продувается и специально предусмотрен для отвода избыточной влажности из помещения.

Важные параметры при выборе:

Теплопроводность. Чем ниже этот параметр, тем лучше утеплитель, ведь он будет снижать теплопотери.

Плотность. Влияет на вес материала и на дополнительную нагрузку, которую он будет оказывать на несущие конструкции и фундамент.

Водопоглощение. Означает способность материала впитывать влагу. Чем меньше этот показатель, тем лучше.

Горючесть. Утеплитель должен быть негорючим, в крайнем случае допускаются самозатухающие материалы.

Прочность на сжатие. Этот показатель обозначает, насколько утеплитель сохранит форму при механическом воздействии на него. Хороший материал после сжимания должен полностью возвращаться в исходное положение.

Долговечность. Срок службы утеплителя без потери его эксплуатационных характеристик составляет от 5 лет.

Толщина. Влияет на величину пространства, которое занимает утеплитель между стеной и облицовкой.

Экологичность. Материал не должен содержать вредных химических веществ

Важно чтобы в случае пожара или сильного нагрева из него не выделялись токсические элементы.

Особенности монтажа некоторых материалов

При использовании некоторых материалов необходимо заранее знать об особенностях монтажа утеплителя. При применении пенополиуретана нет необходимости очищать поверхности и проводить какие-либо работы. Это обуславливает сам утеплитель. Но вот при монтаже минваты и пенополистерола следует следовать определённому плану.

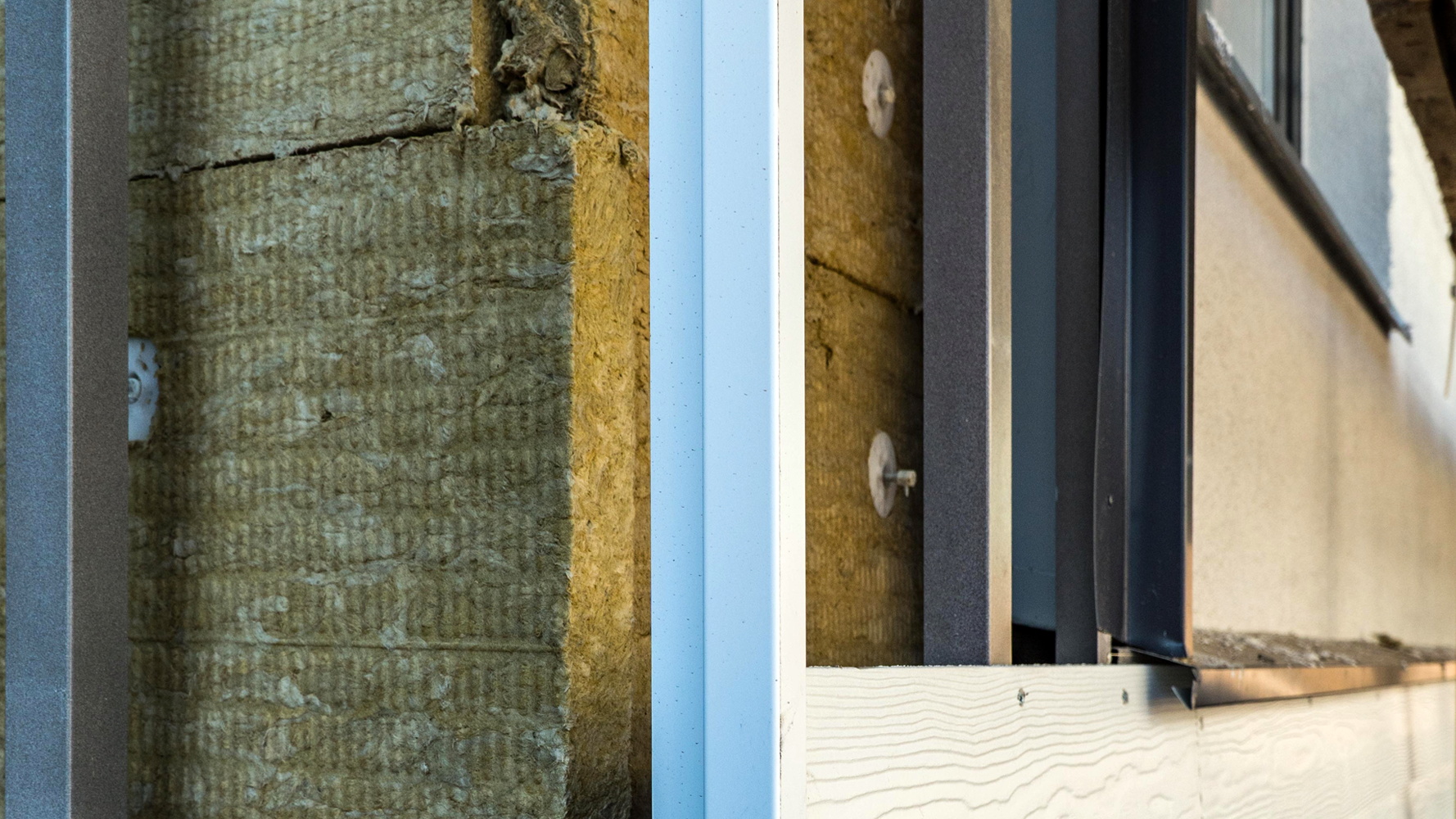

Монтаж минеральной ваты

Перед установкой минеральной необходимо позаботиться о каркасе для нее. Решетку стоит делать уже самого утеплителя для установки материала в распор. Также минеральную вату крепят к каркасу с помощью дюбелей с пластиковыми шайбами на конце. Также необходимо позаботиться о дополнительной гидрозащите утеплителя чтобы в будущем она не отсырела и не покрылась плесенью. После нанесения гидроизоляции необходимо установить ветрозащиту. Ветрозащитную пленку крепят внахлест до 10 см. После нанесения дополнительной защиты плиты утеплителя необходимо скрепить облицовочным материалом

При соблюдении всех правил установки минеральной ваты можно добиться отличного, а самое важное долговечного материала

Монтаж пенопласта

Как правило для такого вида утеплителя не нужен дополнительный каркас и решетка. Плиты пенопласта можно крепить с помощью клея предварительно очистив поверхность крепления. Но если вы решили использовать готовые плиты пенополистирола, то поработать над каркасом все же стоит. В шов между плитами вбивают дюбели с широкими шляпками таким образом закрепляя материал на месте. Плиты необходимо крепить на небольшом расстоянии друг от друга. Так как при повышении температуры пенопласт имеет свойство расширяться.

Общие сведения

Существует множество видов фундамента: ленточный, свайный и плиточный. Но в нашем веке новых технологий позволительно сделать новый вид фундамента — шведская плита. Это материал с мелкими заглублениями плиточного типа, состоит из бетона, усиляется при помощи арматуры.

Содержит в себе много слоев, позволит ускорить строительство и решить множество проблем:

• Утепляет плиту фундаментного основания,
• Удобно расположить электрические кабели, трубы и канализационную систему,
• Не подлежит деформации,
• Благодаря функции обогрева позволит сохранять оптимальную температуру в помещении,
• Надежное основание для финишного напольного покрытия.

При помощи монолитных плит допускается строить следующие здания:

• построек из бревен,
• построек из бруса,
• домов из панелей,
• каркасных зданий,
• кирпичных и бетонных зданий.

Шведская утепленная фундаментная плита это сложная, многослойная конструкция. При ее установки может возникнуть высокий уровень расходов

Перед окончательным принятием решения установки теплых плит важно внимательно изучить все нюансы

Сэндвич конструкции предпочитают в следующих случаях:

• Если здание будет возводится в местности с проблемным грунтом,
• Если высота помещения менее 10 метров,
• Если неподалеку располагается местность с нулевой отметкой грунтовых вод.

Преимущества и недостатки

Опытом использования данного фундамента шведами доказывает, что она действительно поддерживает ресурс энергосбережения. Утепленную шведскую плиту уже активно используют в Европе, в России данный материал только начинают использовать. Дом из утепленной шведской плиты,

Преимущества:

1. Ускоренные сроки установки. Все коммуникации встраиваются одновременно с фундаментом.
2. Абсолютно ровное бетонное покрытие, благодаря финальному шлифованию покрытия. Позволяет финишное покрытие класть сразу на бетон.
3. В холодное время года отсутствует вероятность того, что грунт деформируется от мороза.
4. Для строительства утепленной основы можно обойтись без специальной техники. Экономия средств на грузовых устройствах.
5. Новейшая технология многослойного фундамента. Отопительные спирали расположены прямо между бетонных слоев, это позволяет избежать дополнительных работ. Это будет экономить ваше время.
6. Возможно использовать этот фундамент на самых разных грунтах. Благодаря тому что в бетоне присутствует арматура, можно осуществлять строительство даже на проблемной земле.
7. Температура равномерно распределяется по спиралям и покрытию.
8. Защищает от появления сырости и плесени. Исключает повышенную влажность воздуха.

Недостатки:

1. Сложность ремонтных работ из за сложного доступа к встроенным тепловым коммуникациям.
2. Небольшой срок эксплуатации так как ограничен срок службы у встроенного теплоносителя.
3. Исключает обустройство подвалов.
4. Необходимо иметь навыки и знания для расчета, либо можно поручить эту работу профессионалам.
5. Высокая стоимость работ.
6. Невозможно установить в местах с наклонной местностью.

Общие понятия

Прежде, чем исследовать материалы — давайте составим представление о предмете. Итак, что представляет собой вентилируемый фасад? Перед нами конструкция, состоящая из жесткого каркаса и облицовки. Каркас закреплен к черновой стене анкерами; облицовка отстоит от черновой стены на некоторое расстояние.Что дает такая схема фасада?

1. Первое и основное — полноценную паропроницаемость стен в сочетании с защитой от дождя, механических повреждений и прочих неблагоприятных факторов. Кроме того, разумеется, навесной фасад служит украшению здания. На этом пункте стоит остановиться чуть подробнее. Влажность в помещении всегда выше, чем на улице. Избыток влаги непрерывно фильтруется через стены (помимо удаления через вентиляцию). Любое непроницаемое для влаги покрытие становится для пара барьером; в результате стена набирает влажность и начинает быстрее разрушаться. Ее теплоизолирующие качества тоже ухудшаются. С другой стороны, различные декоративные штукатурки с высокой паропроницаемостью хуже защищают от дождя. Стены будут мокнуть и опять-таки быстрее разрушаться. Простое удаление декоративной облицовки от капитальной стены на некоторое расстояние решает проблему полностью.В основе конструкции вентфасада лежит простая идея — отделить декоративное покрытие от стены воздушной прослойкой.
2. Даже без дополнительного утепления вентилируемый фасад снижает потери тепла и представляет собой довольно эффективную шумовую защиту. Пространство под облицовкой всегда имеет несколько более высокую температуру по сравнению с окружающей средой; кроме того, оно представляет собой гасящую звук акустическую ловушку.

Логично предположить, что утеплитель для вентилируемого фасада должен обладать свойствами, не находящимися в противоречии с конструктивными особенностями фасада:

• Паропроницаемость утеплителя должна как минимум не уступать паропроницаемости стены.
• Утеплитель должен, что вполне логично, уменьшать перенос тепла от стены в окружающее пространство.
• Кроме того, теплоизолирующий материал должен по возможности представлять собой эффективную шумоизоляцию.
• Наконец, материал не должен набирать влагу. Или, как вариант, должен легко сушиться без слеживания, приводящего к ухудшению теплоизоляции.

Срок службы фасада исчисляется десятилетиями, что диктует жесткие требования к материалам.

Сколько прослужит

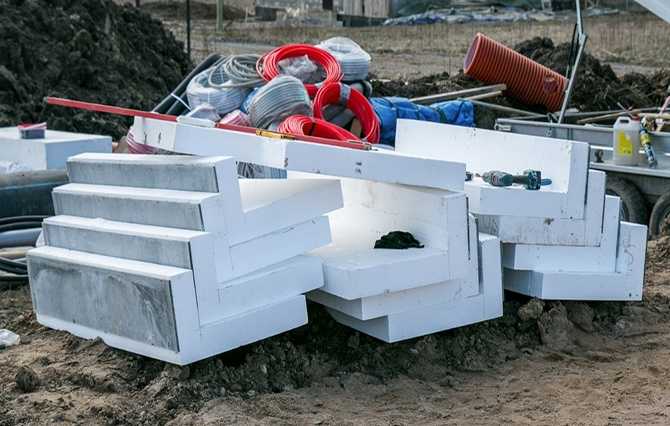

Блоки УШП

По заявлению разработчиков шведской фирмы Dorocell подобные строения способны служить верой и правдой более 50 лет, такую же гарантию (иногда и больше) дают производители качественных строительных материалов на свою продукцию.

Такие сроки вполне реальны, особенно с учётом того, что возведённые в Швеции в 1978 году более 50 000 домов на таком основании до сих пор прекрасно сохранились. После тщательного изучения технологии, возможности промерзания грунта норвежцы в конце 20 века тоже построили более миллиона подобных зданий.

Поэтому при своевременном уходе такие строения способны составить серьёзную альтернативу традиционным постройкам.

Технология заливки утепленной шведской плиты (УШП)

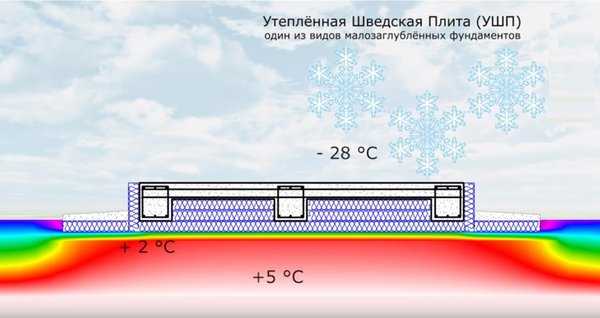

Утепленная шведская плита – это один из видов мелкозаглублённого фундамента, который не закапывается ниже уровня промерзания.
Из чего состоит конструкция такого фундамента
1. Подготовленное грунтовое основание, обязательно с дренажной системой.

2. Теплоизолированная отмостка.
3. Нижний теплоизоляционный слой.
4. Верхнее бетонное основание. Которое по своей функции также является полом 1-го этажа.
Если в ходе работ возникает опасность затопления грунтовыми водами необходимо заранее предусмотреть специальные дренажные системы. Грунт удаляется таким образом, чтобы образовался уклон в сторону удаления воды от участка.
Под несущие стены в бетонном основании предусмотрены балки размеры и расположение которых задаются техническим заданием. Под несущими балками устанавливается пенополистирол повышенной плотности. Под полом первого этажа укладывается соответствующий утеплитель меньшей плотности.
Теплоизоляционный слой под бетонным основанием и утепленная отмостка вокруг препятствует промерзанию грунта.
Перед основной заливкой фундамента необходимо провести подготовительные работы.
· Расчистка территории.
· Подводка коммуникаций (электричества, воды, канализации и т.д.)
· Ограждение участка.
· Завоз инвентаря.
· Разметка участка. Определение осей и контуров будущего здания.
Применение технологии УШП позволяет, без необходимости возведения цокольного этажа и подвала, значительно сэкономить финансовые средства.
При разрытии котлована не рекомендуется разрыхлять дно техникой и выкапывать глубину больше необходимых размеров. Если в ходе работ всё-таки основание было повреждено необходимо засыпать и утрамбовать до необходимого состояния.
Выбранный грунт можно вывести или использовать, например, для поднятия уровня участка.
Если в ходе работ возникает опасность затопления грунтовыми водами необходимо заранее предусмотреть специальные дренажные системы. Грунт удаляется таким образом, чтобы образовался уклон в сторону удаления воды от участка.
После того как выполнены работы по разрытию котлована по периметру выкапывается траншея для дренажа.
Для разделения слоев в грунте применяется геотекстиль. Ткань фильтрует воду и не дает слоям смешиваться.
Песчаная подушка, применяемая в технологии УШП должна быть без глины и органических примесей. Каждый слой основания тщательно трамбуется. Применяемый песок должен быть влажный.
Важная тщательная утрамбовка каждого слоя основания, что положительно повлияет на качество эксплуатации плиты.
Каждый этап работы необходимо контролировать нивелиром.

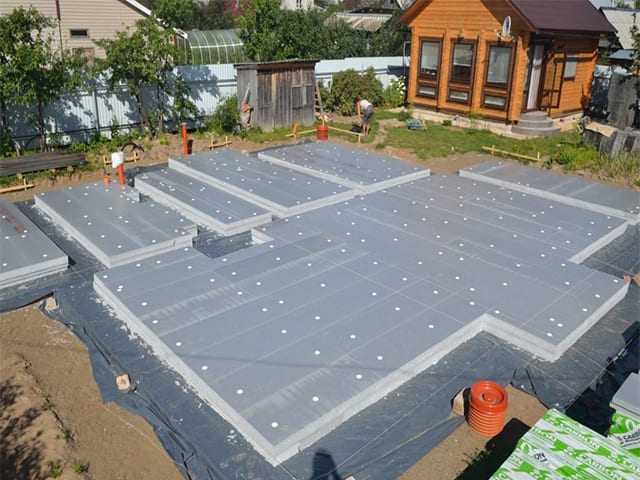

После укладки песчаного слоя подходит очередь разметки утепляющего слоя фундаментной плиты.
Параллельно монтируются коммуникации.
После укладки арматуры заливается бетонный смесь с применением соответствующей техники и инструментов.https://zen.yandex.ru/media/videostrojka/
Преимущества и недостатки утепленной шведской плиты
Эта технология родом из Скандинавии за последние десять лет завоевала прочные позиции в строительстве и вообще в малоэтажном строительстве. Шведские ученые, разработавшие ее, назвали технологию «schwedenplatte» и снабдили ее несвойственными фундаменту, но весьма приятными функциями. Она подразумевает создание мелкозаглубленного фундамента (плитного), который оборудован различными коммуникациями. К примеру, такой фундамент как утепленная шведская плита предусматривает водяной обогрев полов. Как любая современная технология, УШП имеет своих сторонников и противников, свои сильные и слабые стороны. Давайте разберемся, что же такое УШП фундамент и как успешно применить его на практике.
Утепленная шведская плита

Какой теплоизолятор выбрать?

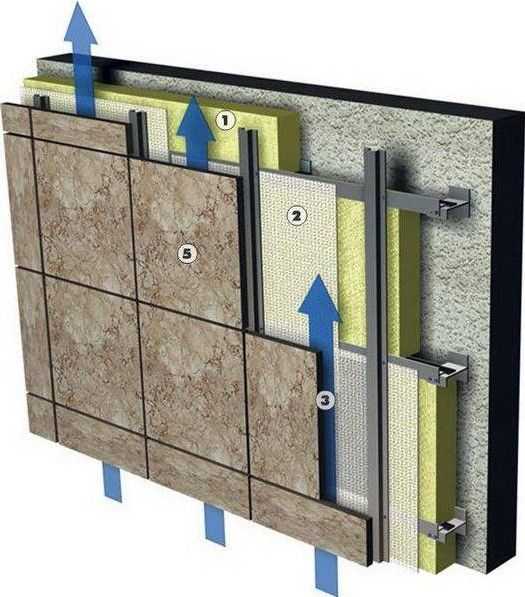

Данную конструкцию используют для обновления и утепления строения снаружи. Выглядит все как многослойный слой:

1. Пароизоляция со стороны стены дома.
2. Слой утепляющего материала.
3. Гидроизоляционная мембрана.
4. Вентилируемый зазор.
5. Декоративный материал.

Поскольку поток воздуха непрерывно поступает под облицовку, то даже малейшая искра способна спровоцировать сильнейший пожар

Потому важно подбирать материалы, которые не поддерживают горение. Это касается как утеплителя, так и обшивки. Также важными будут следующие свойства:

Также важными будут следующие свойства:

• самые низкие показатели теплопроводности;
• длительный срок службы;
• прочность.

Что же это такое утепленная шведская плита?

При возведении УШП производится утепление всего фундамента, а значит, сразу же решается и вопрос экономии на отоплении дома. При устройстве данного вида фундамента возможно эффективное использование теплых полов. Предложенная технология не допускает расход теплоэнергетических параметров через фундамент в атмосферу, избавляет от необходимости устанавливать дополнительное отопительное оборудование на первом этаже.

Отличительной особенностью шведской плиты является то, что это монолитный фундамент низкого углубления. В отличие от общепринятых вариантов стационарных фундаментов, он относится к категории «плавающих». Монолит на арматурах залитый бетоном, размещен на подушках из экструдированного пенополистерола. Этот же утеплитель служит защитой и по боковым плоскостям фундамента.

Высокая несущая способность шведской плиты позволяет использовать этот вид фундамента на грунтах с сезонным промерзанием, расслабленных, насыпных и пучистых слоях земли.

Достоинства утепленной шведской плиты

— Устойчивость к зимнему пучению грунта. Этому способствует песчаная подушка и утеплитель из пенополистерола, который не только снижает теплопотери, но и равномерно распределяет нагрузку.

— Выдерживает большой вес здания. Возможно применение УШП даже при строительстве 3-х этажных домов из бетонных блоков или кирпича.

— Утеплитель из экструдированного пенополистерола отлично сохраняет тепло. Кроме того, он не токсичен даже при нагреве, что позволяет использовать его в сочетании с системой теплых полов.

— Наличие чернового пола, позволяет сразу производить монтаж основного напольного покрытия.

— Не позволяет промерзать грунтам под домом, что уменьшает морозное пучение грунта в зимний период времени.

— Не требует большого углубления ниже слоя промерзания почвы.

Недостатки утепленной шведской плиты

— Нет возможности устроить подвальное помещение под черновым полом.

— Нарушение технологии возведения фундамента и монтажа труб теплого пола, может нанести вред всему строению.

— Не рекомендуется оставлять дом без отопления в зимний период времени.

— Высокая стоимость материалов.

— Для устройства фундамента требуется обладать достаточным профессионализмом.

— При проведении внутри плиты коммуникаций и системы теплого пола возникают большие трудности для проведения ремонтных работ при аварии.

Технология монтажа утепленной шведской плиты

1. Вырывается котлован необходимого размера, удаляется весь плодородный слой. На дно укладывается геотекстиль для лучшего распределения нагрузки и уменьшения смешения песка с землей. Подушкой для всего фундамента служит гравий, или песок, смешанный с ним. Этот слой должен быть не менее 25 см. Для его уплотнения можно использовать виброплиту.

2. Монтируется опалубка из обрезных досок или опалубочной фанеры.

3. Укладка слоя гидроизоляции для дополнительной защиты плиты.

4. Далее 100 см слой экструдированного пенополистерола укладывается на слой из песчано-гравийной смеси ПГС, который необходимо тщательно утрамбовать.

5. Монтаж арматурного каркаса в два слоя из  арматуры АIII  диаметром 12 мм. При вязки арматуры соблюдается размер ячейки 200х200 мм.

6. Заливка бетона, марки не ниже, чем М300 класса В22,5. Укладка бетонной смеси следует делать с применением глубинного вибратора. Вибрирование бетона обеспечивает отсутствие воздушных прослоек в нем, что сказывается на увеличении его прочности.

7. При устройстве теплого пола заливка производится на 5-10 см ниже уровня опалубки. Должны четко соблюдаться технические требования по размещению труб. Они могут быть из пластика или металлопласта. По периметру трубы должны быть размещены не менее 15 см от края, плотность укладки по бокам должна иметь шаг примерно 10 см, в центральной части — не менее 25 см. В стыках плит, трубы необходимо укладывать в металлический корпус.

Утепленная шведская плита мой мнение

Про утепленную шведскую плиту я узнал только не давно и то, на каком то форуме. Я считаю, что это не совсем удобно, например, если замерзнет вода в трубах зимой, тогда, что придется долбить фундаментную плиту для починки водяного обогрева.

Зачем обогревать бетонную плиту толщиной 20-30 см, если можно на ней сделать теплые полы с трубами в цементно-песчанной стяжке и не переживать зимой если надо куда-то уехать за работу обогрева этой шведской плиты.

С уважением Олег Клышко

Разновидности и технические характеристики материалов

Основные требования и характеристики для утеплителя под вентфасад уже определены. Теперь необходимо применить их к известным видам термоизоляционных материалов и выбрать именно тот вариант, который устроит конкретного потребителя.

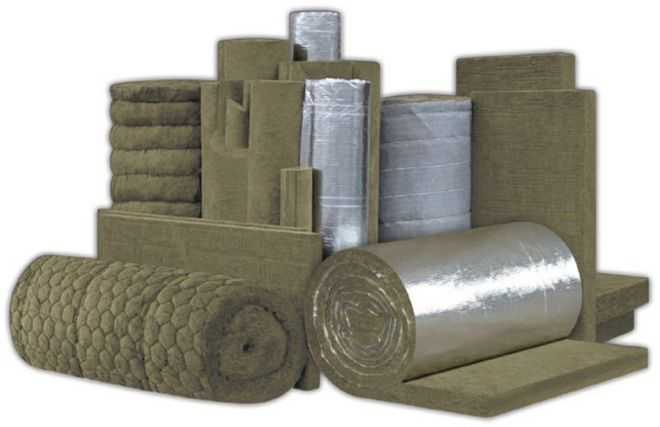

Минеральная вата

Под этим названием скрывается сразу несколько вариантов утеплителей. Все они состоят из тоненьких нитей, которые получаются в результате расплавления основного сырья. Далее, эти нити склеиваются между собой при помощи химического вещества.

Рассмотрим разновидности и их отличительные черты:

1. Стекловата – производится из отходов стекольного производства, а также обычного стеклянного боя. Волокна получаются слишком ломкими. Материал легко впитывает влагу из окружающей среды и потому теряет теплоизоляционные свойства. К тому же стекловолокна дают сильную усадку.
2. Шлаковата – основным сырьем являются отходы металлургии. Получить утеплитель таким путем достаточной плотности не получается. Для изоляции жилых помещений используется сейчас редко. Волокна не настолько ломки, как в предыдущем варианте, да и дает меньшую усадку.
3. Базальтовая (каменная) вата – самый подходящий вариант для вентилируемого фасада. Производится разной плотности и толщины. Потребителю предлагают варианты в виде плит или матов, к тому же можно приобрести и фольгированную вату.

Главные положительные характеристики, минеральных ват следующие:

1. Экологическая безопасность.
2. Биологическая и химическая инертность.
3. Материал не воспламеняется.
4. Тепло и звукоизоляция.
5. Небольшой вес.
6. Стойкость к температурным скачкам.

Есть и несколько отрицательных моментов:

• гигроскопичность – впитывает влагу из окружающей среды, потому требует дополнительной гидроизоляции;
• ломкость волокон – во время монтажа используют защитную одежду и очки;
• срок службы до 50 лет при правильной установке;
• дает усадку.

Пенополистирол

Для производства используют гранулы полистирола, которые сначала расплавляются, а затем смешиваются со вспенивающими компонентами. Далее, массу пропускают через небольшое отверстие, с помощью которого и происходит формирование плиты утеплителя.

Имеет такие характеристики:

1. Не подвержен гниению.
2. Хорошо сохраняет тепло.
3. Не пропускает звук.
4. Не гигроскопичен.

Из недостатков:

1. Горючесть, хотя и быстро затухает, но в процессе выделятся едкий дым.
2. Не пропускает пар из внутренних помещений.

Пенопласт

Давно известный материал, который имеет самую низкую стоимость. Имеет схожие характеристики с пенополистиролом. Более ломкий, легко повреждается в процессе монтажа и транспортировки.

Пенополиуретан

Наносится такой материал в жидком виде на основание, но в течение нескольких секунд увеличивается в объеме и затвердевает. Основным преимуществом является, то что пенополиуретан образует сплошное покрытие без стыков и зазоров, что полностью предотвращает появление мостиков холода.

Этот слой совсем не боится грызунов и насекомых. Не впитывает влагу, а потому прослужит долго и надежно защити конструкцию. Главным минусом такой обработки является стоимость.

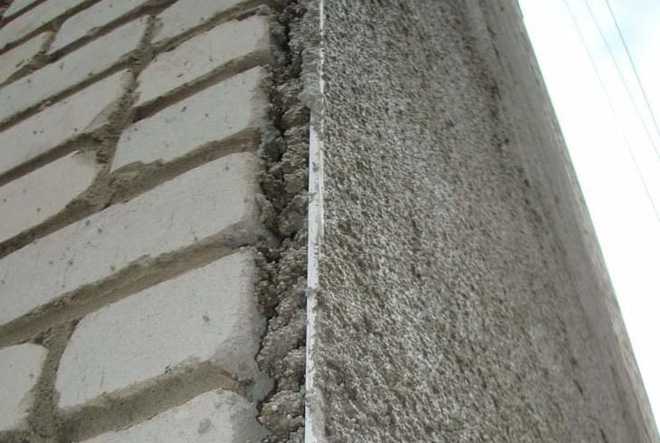

Теплая штукатурка

Вентфасад не рассчитан на использование мокрой технологии установки любых материалов. Не является исключением и теплая штукатурка. В конструкции вентилируемого фасада уже включен утепляющий материал, потому не стоит дополнительно тратить время и средства. Лучше подобрать качественный утеплитель и не экономить на нем.

Преимущества УШП

1. Отпадает необходимость в обустройстве подвалов, цокольных этажей для прокладки инженерных сетей. Вся разводка труб, кабеля делается на этапе возведения фунджамента.
2. На изготовление УШП требуется меньше времени, чем на возведение фундаментов по другим технологиям.
3. Подготовительный цикл не требует геологических изысканий, достаточно уточнить уровень залегания вод, определить несущую возможность грунта.
4. При возведении утепленной шведской плиты сразу монтируется, утепляется, изолируется отмостка, сокращаются сроки введения здания в эксплуатацию.
5. Качественные теплоизоляционные материалы, входящие в состав многослойной структуры, предупреждают сезонное оттаивание, заморозку бетона, что значительно увеличивает срок эксплуатации.
6. Гидроизоляция отмостки, дренаж исключают попадание влаги, сухой утеплитель сохраняет свои свойства, не разрушается железобетон.
7. Прогрев хорошо изолированного пола по всей площади дома существенно повышает энергоёмкость.
8. Армирование бетона, рёбра жесткости увеличивают несущую способность многослойной плиты. Создают запас прочности для снеговой нагрузки, расширяют диапазон выбора строительных материалов для возведения стен, кровли.
9. При монтаже опалубки достаточно изготовить конструкцию, поддерживающую листы утеплителя, что значительно сокращает расход материалов, упрощает демонтаж.
10. Бетон заливается в один этап, заполняя сооружение целиком. Образуется монолитная конструкция. Отсутствуют деформационные швы.
11. Выровненный отшлифованный слой позволяет приступать к отделке без обустройства чистового пола.
12. Доставка материалов, входящих в состав плиты, не требует применения большегрузных машин или грузоподъемной техники.
