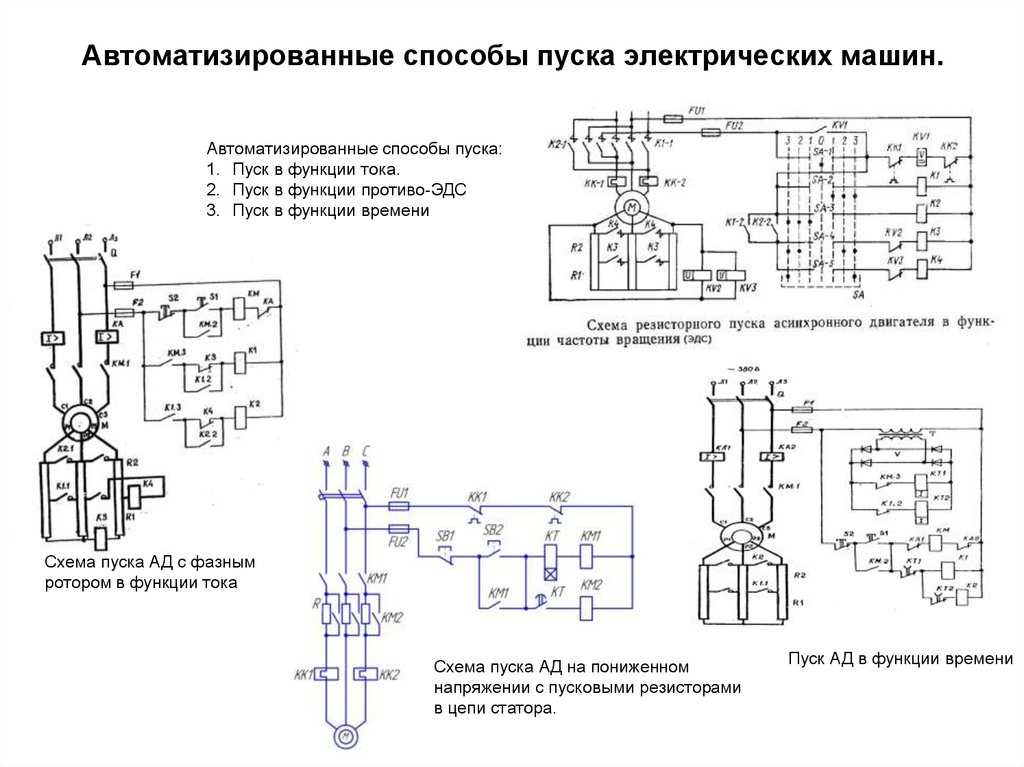

Способы проверки электрических схем пуска

Содержание:

1. Проверять отсутствие напряжения необходимо указателем напряжения, исправность которого перед применением должна быть установлена с помощью предназначенных для этой цели специальных приборов или приближением к токоведущим частям, заведомо находящимся под напряжением.

В электроустановках напряжением выше 1000 В пользоваться указателем напряжения необходимо в диэлектрических перчатках.В комплектных распределительных устройствах заводского изготовления (в том числе с заполнением элегазом) проверка отсутствия напряжения производится с использованием встроенных стационарных указателей напряжения.В электроустановках напряжением 35 кВ и выше для проверки отсутствия напряжения можно пользоваться изолирующей штангой, прикасаясь ею несколько раз к токоведущим частям. Признаком отсутствия напряжения является отсутствие искрения и потрескивания. На одноцепных ВЛ напряжением 330 кВ и выше достаточным признаком отсутствия напряжения является отсутствие коронирования.При дистанционном управлении коммутационными аппаратами и заземляющими ножами с АРМ допускается проверку отсутствия напряжения, производимую перед включением заземляющих ножей, выполнять выверкой схемы, отображаемой на мониторе АРМ. Для элегазового оборудования — при наличии соответствующей оперативной блокировки и разрешения завода-изготовителя.2. В РУ проверять отсутствие напряжения разрешается одному работнику из числа оперативного персонала, имеющему группу IV в электроустановках напряжением выше 1000 В, и имеющему группу III в электроустановках напряжением до 1000 В.На ВЛ проверку отсутствия напряжения должны выполнять два работника: на ВЛ напряжением выше 1000 В — работники, имеющие группы IV и III, на ВЛ напряжением до 1000 В — работники, имеющие группу III.3. Проверять отсутствие напряжения выверкой схемы в натуре разрешается:— в ОРУ и на комплектной трансформаторной подстанции (далее — КТП) наружной установки, а также на ВЛ при тумане, дожде, снегопаде в случае отсутствия специальных указателей напряжения;— в ОРУ напряжением 330 кВ и выше и на двухцепных ВЛ напряжением 330 кВ и выше.При выверке схемы в натуре отсутствие напряжения на вводах ВЛ и КЛ подтверждается дежурным, в оперативном управлении которого находятся линии.Выверка ВЛ в натуре заключается в проверке направления и внешних признаков линий, а также обозначений на опорах, которые должны соответствовать диспетчерским наименованиям линий.4. На ВЛ при подвеске проводов на разных уровнях проверять отсутствие напряжения указателем или штангой и устанавливать заземление следует снизу вверх, начиная с нижнего провода. При горизонтальной подвеске проверку нужно начинать с ближайшего провода.5. В электроустановках напряжением до 1000 В с заземленной нейтралью при применении двухполюсного указателя проверять отсутствие напряжения нужно как между фазами, так и между каждой фазой и заземленным корпусом оборудования или защитным проводником. Разрешается применять предварительно проверенный вольтметр. Запрещено пользоваться контрольными лампами.6. Устройства, сигнализирующие об отключенном положении аппарата, блокирующие устройства, постоянно включенные вольтметры являются только дополнительными средствами, подтверждающими отсутствие напряжения, и на основании их показаний нельзя делать заключение об отсутствии напряжения.

Проверка отсутствия напряжения

2.10. Проверка отсутствия напряжения

2.10.1. Проверять отсутствие напряжения необходимо указателем напряжения, исправность которого перед применением должна быть установлена с помощью предназначенных для этой цели специальных приборов или приближением к токоведущим частям, заведомо находящимся под напряжением. В электроустановках напряжением выше 1000В пользоваться указателем напряжения необходимо в диэлектрических перчатках. В комплектных распределительных устройствах заводского изготовления проверку отсутствия напряжения допускается производить с использованием встроенных стационарных указателей напряжения. В электроустановках напряжением 35 кВ и выше для проверки отсутствия напряжения можно пользоваться изолирующей штангой, прикасаясь ею несколько раз к токоведущим частям. Признаком отсутствия напряжения является отсутствие искрения и потрескивания.

2.10.2. В РУ проверять отсутствие напряжения разрешается одному работнику из числа оперативного персонала, имеющему группу IV — в электроустановках напряжением выше 1000В и имеющему группу III — в электроустановках напряжением до 1000 В. На ВЛ проверку отсутствия напряжения должны выполнять два работника: на ВЛ напряжением выше 1000В — работники, имеющие группы IV и III, на ВЛ напряжением до 1000 В — работники, имеющие группу III.

2.10.3. Проверять отсутствие напряжения выверкой схемы в натуре разрешается: В ОРУ, КРУ и КТП наружной установки, а также на ВЛ при тумане, дожде, снегопаде в случае отсутствия специальных указателей напряжения. При выверке схемы в натуре отсутствие напряжения на вводах ВЛ и КЛ подтверждается дежурным, в оперативном управлении которого находятся линии. Выверка ВЛ в натуре заключается в проверке направления и внешних признаков линий, а также обозначений на опорах, которые должны соответствовать диспетчерским наименованиям линий.

2.10.4. На ВЛ напряжением 6-20 кВ при проверке отсутствия напряжения, выполняемой с деревянных или железобетонных опор, а также с телескопических вышек, указателем, работающим на принципе протекания емкостного тока, за исключением импульсного, следует обеспечить требуемую чувствительность указателя. Для этого его рабочую часть необходимо заземлять.

2.10.5. На ВЛ при подвеске проводов на разных уровнях проверять отсутствие напряжения указателем или штангой и устанавливать заземление следует снизу вверх, начиная с нижнего провода. При горизонтальной подвеске проверку нужно начинать с ближайшего провода.

2.10.6. В электроустановках напряжением до 1000В с заземленной нейтралью при применении двухполюсного указателя проверять отсутствие напряжения нужно как между фазами, так и между каждой фазой и заземленным корпусом оборудования или защитным проводником. Допускается применять предварительно проверенный вольтметр. Не допускается пользоваться контрольными лампами.

2.10.7. Устройства, сигнализирующие об отключенном положении аппарата, блокирующие устройства, постоянно включенные вольтметры и т.п. являются только дополнительными средствами, подтверждающими отсутствие напряжения, и на основании их показаний нельзя делать заключение об отсутствии напряжения.

Характеристики прибора

Как и любой электронный полупроводниковый прибор, симистор характеризуется рядом технических параметров. Именно они дают возможность использовать его в том или ином оборудовании. Правильность работы устройства определяется соответствием заявленных характеристик реальным, а суть измерений сводится к получению значений этих параметров.

Для комплексного измерения характеристик требуются специализированные приборы, недоступные для бытового применения, поэтому для проверки симистора радиолюбители чаще всего используют тестер и специальные схемы. Например, популярный симистор BTB16-700BW характеризуется следующими техническими параметрами:

1. Максимальное напряжение Vrpm — 700 В. Обозначает граничную разность потенциалов, превышение которой приводит к повреждению структуры элемента.
2. Циклическое импульсное напряжение Vdrm — 700 В. Даже если электронный ключ будет закрыт, а уровень сигнала, приложенный на элемент, превысит 700 вольт, его переходы выйдут из строя.
3. Наибольшее значение среднего тока в открытом состоянии Irms — 16 A. Характеризует силу тока синусоидальной формы, способную проходить через симистор продолжительное время без его выхода из строя.
4. Пиковое значение импульсного тока Itsm равно 168 A. Этот параметр обязательно указывается со временем, в течение которого прибор не получит повреждения. Так, для BTB16–700BW оно составляет 16,7 ms.
5. Ток затвора Ig — 10—50 mA. Зависит от полярности напряжения, приложенного к выводам устройства, и параметров входного сигнала. Указывается в виде интервала.
6. Скорость нарастания тока dI/dT — 14 А/мс. Определяется для открытого состояния. Если она будет превышена, то элемент выйдет из строя.
7. Время включения t — 2мкс. Показывает время, прошедшее до достижения током на затворе 10% от своего наибольшего значения, когда при этом напряжение между силовыми электродами уменьшилось на такой же процент.
8. Скорость роста напряжения dV/dT — 1000 В/мкс. Если это значение будет больше указанного, то прибор не сможет правильно работать, то есть возникнут ложные открывания и закрывания.

Альтернативные способы нахождения провода

Кроме использования специальных устройств для обнаружения линий электропроводки можно воспользоваться подручными средствами. Их обнаруживающие способности зависят от схемы сборки. По крайней мере, такие приспособления способны заменить индикаторные отвертки, а при наличии познаний в области электроники можно создать достаточно функциональный прибор.

Самый простой самодельный искатель, не обладающий высокой чувствительностью, можно собрать из следующих компонентов:

• телефонного динамика (имеется в виду стационарный вариант аппарата);
• стрелочного омметра;
• полевого транзистора;
• источника электропитания.

Схема электрических соединений такого устройства представлена на нижеследующем фото.

Схема самодельного искателя проводки

Схем подобных искателей множество. Но этого варианта в простейших случаях вполне достаточно.

Для поиска может быть применен и смартфон на ОС Mac, либо Android. Для этого:

• устанавливают специальную программу, например, «Metall Detector» (либо аналоги);
• подсоединяют к аппарату специальный сканер (магнитный датчик).

Смартфон при таком оснащении начинает работать как металлоискатель, что позволяет определять нахождение заложенных в стенах кабельных жил и других металлических элементов. Фотография ниже показывает работу с ним при поиске скрытой проводки.

А вот как найти электропроводку в стене, можно с помощью обычного радиоприемника:

• выставляют частоту на значение 100 кГц;
• водят приемником вдоль стен;
• места, где шум возрастает, и будут участками пролегания токоведущих жил.

Использование смартфона при поиске электропроводки

Для этих же целей применяют:

• старые кассетные плееры и магнитофоны;
• слуховые аппараты и обыкновенные наушники;
• катушечные микрофоны.

Все перечисленные устройства реагируют на помехи, создаваемые электромагнитным полем. Точность у них небольшая. Но приблизительно определить место прокладки кабеля вполне реально.

Если под рукой отсутствуют, какие-либо устройства, то найти проводку можно в стене без прибора:

• попытаться найти места заделки: по незначительным выступам или отличию в оттенках покрытия;
• предположить, что разводка выполнена по ПУЭ и все ответвления – под прямыми углами.

При первом случае обнаружению проводки в стене способствуют оставшиеся следы. Будет прослежена практически вся схема. Во втором, рискованном варианте, можно только предположительно ориентироваться в расположении электропроводки.

Обнаружение скрытой проводки в стене при пользовании современными приборами не составляет большого труда. Они реагируют на электромагнитное поле, возникающее при прохождении тока, либо на металл. Но стоят такие устройства дорого. Их использование оправдывает себя только при постоянной работе в сфере электромонтажных услуг.

Определение нахождения провода в стене с помощью различных устройств демонстрирует ролик далее.

Самым доступным вариантом являются отвертки-индикаторы, но для их использования требуется, чтобы неэкранированный кабель находился под напряжением и залегал под тонким слоем штукатурки. Определить, где проходят в квартире или доме провода в стене, можно и без приборов с помощью радио или оставшихся следов от заделки штроб.

Тестирование электронных устройств на производстве методом периферийного сканирования

Теперь рассмотрим следующую методику тестирования, которая позволяет контролировать качество монтажа и отбраковывать устройства еще до стадии функционального тестирования. Это JTAG-тестирование.

Тесты для периферийного сканирования помогают повысить качество разрабатываемых устройств и экономить затраты на этапе серийного производства. Основное преимущество этой технологии — возможность тестирования устройств c ограниченным доступом к выводам микросхем в корпусах BGA, COB и QFP.

В последнее время в связи с большим распространением стандарта JTAG и, соответственно, микросхем с его поддержкой метод периферийного сканирования становится все более доступным.

Производители микросхем сопровождают свои продукты BSDL-файлами, в которых содержится информация об архитектуре регистров периферийного сканирования. Современные программные средства для JTAG-тестирования позволяют автоматизировать процесс, используя данные схематики из САПР. Все это упрощает подготовку и использование JTAG-тестирования.

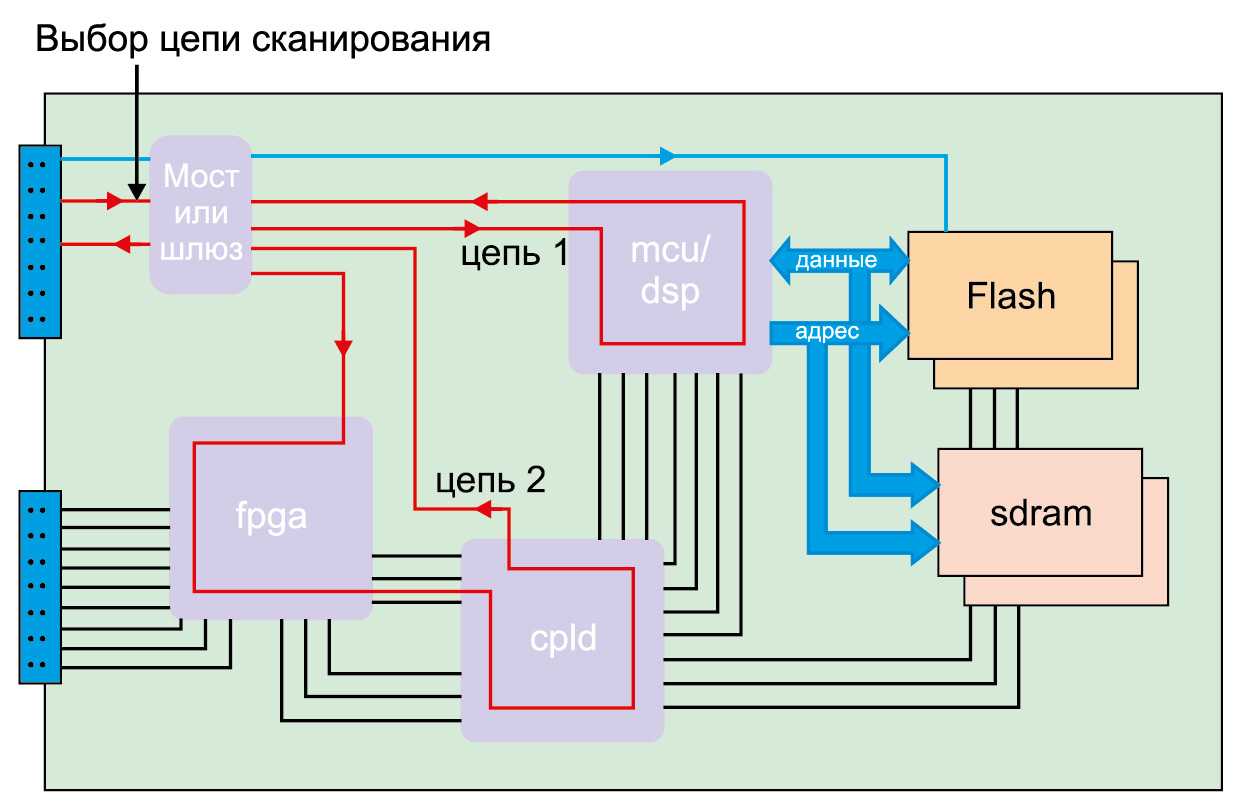

На рис. 2 видно, как можно проверить компоненты, которые подключены к шине тестируемой микросхемы, но напрямую не поддерживают стандарт JTAG (например, память flash и SDRAM).

Рис. 2. Пример JTAG-тестирования

При проектировании электронных устройств требуется предварительная подготовка схемы изделия. Как минимум это использование компонентов, поддерживающих стандарт IEEE 1149.1, правильное соединение этих компонентов, вывод JTAG-портов на внешние контакты или разъемы.

JTAG-тестирование позволяет выявить «непропай» в выводах цифровых микросхем с разными типами корпусов, включая BGA, замыкания, обрывы, а также нерабочие микросхемы с цифровыми интерфейсами

Очень важно выявить все эти дефекты, так как если непроверенная плата переходит на этап программирования, могут возникнуть проблемы с запуском памяти и периферии. При этом будет сложно установить, в чем причина неполадок: в неверных настройках ПО или дефекте монтажа

JTAG-тестирование позволяет предупредить эту проблему.

Однако у JTAG-тестирования есть свои недостатки. Во-первых, это невысокая производительность по сравнению с функциональным тестированием. Во-вторых, метод предназначен для тестирования цифровой электроники, соответственно, исключаются аналоговые части устройства

В-третьих, важно учитывать, что JTAG-тестирование проверяет только целостность связей, но не их качество. Импеданс, паразитная емкость и т. д. — все эти качественные параметры могут существенно повлиять на работу высокоскоростных схем

JTAG-тестирование имеет ряд других ограничений:

• Невозможно обнаружить дефекты монтажа, связанные с цифровыми или аналоговыми элементами, которые не имеют JTAG-поддержки, недоступна также диагностика дефектов связей между ними.
• Невозможно выполнить функциональные тесты или тесты, направленные на обнаружение неисправностей, которые являются той или иной функцией времени.
• Невозможно выполнить тесты, направленные на обнаружение таких дефектов шин данных, как дрожание фазы, паразитные связи, интерференция и т. д. (тесты для шины PCI).

Но в то же время JTAG-тестирование обладает серьезным преимуществом: это глубокий анализ работоспособности микросхем и модулей для выборочной проверки электронных устройств в промышленной партии

Это важное дополнение, а в некоторых случаях — замена внутрисхемного тестирования с помощью «ложа гвоздей» или «летающих» щупов. JTAG позволяет оптимизировать оборудование для полноценного тестирования либо сократить время на тестирование при комплексном подходе, когда оно используется совместно с другими методами

Также по мере роста требований к миниатюризации электронных устройств JTAG-тестирование позволяет уменьшить габариты печатной платы, при этом нет необходимости в размещении на ПП группы контактных площадок для внутрисхемного тестирования с помощью «ложа гвоздей».

Влияние разновидности микросхем на способы проверки

Способ и сложность проверочных работ во многом зависит от типа схемы:

• Самые простые для проверки мультиметром являются микросхемы серии КР 142, имеющие три вывода. Проверка осуществляется подачей напряжения на вход и его измерением на выходе. На основании этих измерений делается вывод об исправности системы.
• Более сложные для проверки – микросхемы серий К 155, К 176. Для проверочных мероприятий понадобятся: колодка и источник питания с определенным уровнем напряжения, который подбирается под конкретную систему. На вход подается сигнал, контролируемый на выходе с помощью мультиметра.
• При необходимости проведения более сложных проверок используют не мультиметры, а специальные тестеры, которые можно собрать самостоятельно или купить в магазине радиоэлектроники. Тестеры позволяют проверить прозвонкой исправность отдельных узлов схемы. Данные проверки обычно отображаются на экране тестера, что позволяет сделать вывод о работоспособности отдельных элементов устройства.

При проведении проверок работоспособности микросхемы необходимо смоделировать нормальный режим ее работы. Для этого подаваемое напряжение должно соответствовать нормальному уровню, который соответствует конкретной системе. Проверять микросхемы на исправность рекомендуется на специальных проверочных платах.

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали. Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Тестирование элемента

Существует несколько способов проверки симистора на работоспособность. Для самого простого понадобится только лишь мультиметр, а для более сложных измерений — автономный источник питания или тестовая схема.

С помощью тестера проверка происходит с использованием знаний, основанных на принципе работы симистора. Диагностика мультиметром не сможет определить все характеристики элемента, но вполне достаточной будет для первичного тестирования работоспособности.

Простую проверку можно осуществить, используя лампочку и элемент питания. Для этого одна клемма батарейки подключается на управляющие и рабочие выводы симистора, а вторая — на цоколь лампочки. Вывод элемента соединяется с центральным контактом осветителя. В этом случае переход должен быть открыт, тогда лампочка загорится.

Проверка тестером

Для проведения тестов подойдёт прибор любого типа действия, но при этом необходимо, чтобы значения выдаваемого им тока хватило для переключения элемента. Поэтому более предпочтительным будет использование аналогового прибора. Например, чтобы проверить тестером BTB12-800CW, понадобится обеспечить ток порядка 30 мА, а для BTB16-700BW этот показатель должен быть равен 15 мА.

Также понадобится обратить внимание на состояние батарейки, стоящей в тестере. В цифровом устройстве на экране не должен высвечиваться значок замены батарейки, а в аналоговом при закорачивании щупов друг на друга стрелка должна указывать на ноль

Суть измерения сводится к проверкам переходов прибора. Для этого тестер переключается в режим прозвонки сопротивлений на самый маленький диапазон. Выполнять проверку лучше всего в следующей последовательности:

1. Измерительные щупы подключаются к силовым выводам симистора T1 и T2. Если радиоэлемент исправен, то мультиметр должен показать бесконечно большое сопротивление.
2. Меняется полярность приложенного сигнала на рабочих выводах. Для этого измерительные щупы переставляются. Сопротивление также должно быть большим.
3. Кратковременно соединяется рабочий вывод T1 или T2 и управляющий электрод G.
4. Снова измеряется сопротивление перехода между T1 и T2. В одну сторону оно должно измениться. Так, для BTB12-800CW оно составит около 50 Ом.
5. Изменяется полярность. При этом импеданс перехода должен быть большим, что соответствует отсутствию обратного пробоя.

Использование схемы

Существует множество различных схем, использующихся радиолюбителями для тестирования работоспособности триака. Но лучше применять универсальную схему, способную проверить любой элемент тиристорного семейства, например, BTB16-700BW. Она не нуждается в настройке и работает сразу после сборки. Для того чтобы её собрать, понадобятся следующие элементы:

1. Резисторы R1—R4 470 Ом, R4—R5 1 кОм.
2. Конденсаторы С1 и С2 — 100 мкФ х 6,5 В.
3. Диоды VD1, VD2, VD5 и VD6 — 2N4148; VD2 и VD3 — АЛ307.

В качестве источника питания можно использовать батарейку типа КРОНА.

Суть измерений сводится к следующим действиям: переключатель S3 переставляется в верхнее положение, в результате на устройство подаётся питание. После этого кратковременным нажатием на кнопку S2 подаётся ток на управляющий вывод элемента.

Если BTB16-700BW рабочий, то его переход должен открыться, о чём просигнализирует светодиод VD3. Затем переключатель устанавливается в среднее положение, светодиод должен погаснуть. На следующем этапе S3 переключается в нижнее положение, и нажимается кнопка S2. Результатом этих действий будет загорание светодиода VD4. Такое поведение симистора позволит со стопроцентной уверенностью заявить о его работоспособности.

Проверить симистор не так уж и сложно, особенно если использовать тестер, хотя лучше собрать специальную схему. Но при этом стоит отметить, что из-за высокой чувствительности триаков к току переключения в качестве мультиметров лучше применять стрелочные приборы.

Что значит «выверка схемы в натуре» и как ее провести — важная информация

Подготовка оборудования и материалов. Перед началом проверки необходимо убедиться, что все необходимое оборудование и материалы доступны и готовы к использованию. Это может включать в себя провода, источники питания, инструменты и другие компоненты.

Анализ схемы. Важным шагом является внимательный анализ и понимание схемы или механизма, который будет проверяться. Необходимо разобраться, какие компоненты должны быть подключены и как они должны взаимодействовать.

Подключение компонентов

После анализа схемы следует приступить к подключению компонентов
Важно точно следовать инструкциям и соблюдать все необходимые меры предосторожности, чтобы избежать возможных повреждений или травм.

Проведение экспериментов и тестов. После подключения компонентов можно приступать к проведению физических экспериментов или испытаний, чтобы проверить работоспособность схемы или механизма
Важно записывать полученные результаты и внимательно анализировать их.

Корректировка и устранение ошибок

Если в процессе проведения проверки обнаруживаются ошибки или неисправности, необходимо внести корректировки в схему или механизм и повторить проверку. При необходимости может потребоваться консультация с специалистами.

Выверка схемы в натуре – это важное звено в процессе разработки и эксплуатации различных устройств и систем. Для проведения такой проверки необходимо обладать знаниями и навыками в области электроники, механики и техники безопасности

В случае возникновения сомнений или сложностей, лучше обратиться к специалистам.

Почему не работает транзистор

Наиболее вероятные причины, по мнению специалистов, выхода из строя триода в схеме следующие:

• когда пропадает (обрывается) один из переходов;
• пробой перехода;
• пробой на одном из участков эмиттера или коллектора;
• потеря мощности полупроводниковым прибором в работе;
• визуальные повреждения выводов транзистора.

Признаки, по которым можно определить визуально поломку триода в схеме: потемнение или изменение первоначального цвета полупроводникового прибора, изменение его формы «выпуклость», наличие черного пятна.

Как проверить транзисторКак проверить транзистор? (Или как прозвонить транзистор) Такой вопрос, к сожалению, рано или поздно возникает у всех. Транзистор может быть повреждён перегревом при пайке либо неправильной эксплуатацией. Если есть подозрение на неисправность, есть два лёгких способа проверить транзистор.

Исправность любого транзистора, независимо от типа устройства, можно проверить с помощью простого мультиметра. Для этого следует четко знать тип элемента и определить маркировку его выводов.

Проверка транзистора мультиметром (тестером) (прозвонка транзистора) производится следующим образом. Для лучшего понимания процесса на рисунке изображён “диодный аналог” npn-транзистора. Т.е. транзистор как бы состоит из двух диодов. Тестер устанавливается на прозвонку диодов и прозванивается каждая пара контактов в обоих направлениях. Всего шесть вариантов.

• База – Эмиттер (BE): соединение должно вести себя как диод и проводить ток только в одном направлении.
• База – Коллектор (BC): соединение должно вести себя как диод и проводить ток только в одном направлении.
• Эмиттер – Коллектор (EC): соединение не должно проводить ток ни в каком направлении.

При прозвонке pnp-транзистора “диодный аналог” будет выглядеть также, но с перевёрнутыми диодами. Соответственно направление прохождения тока будет обратное, но также, только в одном направлении, а в случае “Эмиттер – Коллектор” – ни в каком направлении.
