Устройство, схема и подключение промежуточного реле

О реле промежуточном

Опубликовано: 25 мая 2014 г. в 09:36, 2082 просмотра Комментировать

Реле промежуточные применяются для передачи команд исполнительными элементами в цепи замыкания катушки, методом коммутации электрических цепей различными переключающими контактами. Широкое распространение реле промежуточное имеет в цепях управления при выполнении переключения цепей постоянного и переменного электрического тока.

Применяется в разнообразных устройствах автоматизации и управления оборудованием и всевозможными производственными процессами, а также в сфере телекоммуникации. Реле предназначены для выполнения коммутации во вспомогательных цепях и цепях управления, защиты и сигнализации.

Промежуточное реле служит как вспомогательное устройство и применяется, когда нужно провести:

• замыкание или размыкание одновременно нескольких независимых цепей — размножить контакты (так, к примеру, одним контактом отключаем выключатель, а другим — выдаем аварийный сигнал в схему сигнализации);
• управление реле большей мощности, коммутриущим цепи с большими токами (так, к примеру, требуется провести подачу напряжения на включающий соленоид привода выключателя, при чем ток включения достигнет 63 ампер, однако с помощью одного промежуточного реле выполнить такую операцию не представляется возможным, потому вначале нужно подать напряжение на катушку промежуточного реле, после чего уже своими контактами включит контактор большей мощности, что скоммутирует уже большие токи;
• создание искусственного замедления действия релейной защиты.

Что такое реле: основные виды и их назначение

В зависимости от того, какие показатели подлежат контролю, релейные соединения можно разделить на:

• электрические – для замыкания электрических цепей. Они способны работать под увеличенными нагрузками;
• герконовые – для работы применяется катушка с герконом (баллон, наполненный вакуумом). Может использоваться газ. Геркон или газ распределяется внутри электромагнита;
• электротепловые – работают по принципу расширения металлов;
• времени – в работе применяются реактивные элементы.

По области использования их следует разделить на следующие виды:

Рассмотрим классификацию по принципу работы более подробно.

Реле переменного тока

Релейное соединение переменного тока состоит их таки же элементов, что и нейтральное. Все элементы изготавливают из листового металла электротехнического с целью уменьшения потерь на гистерезис и вихревые токи. Кроме того, магнитопровод изготавливается шихтированным. Срабатывание механизма происходит при подаче тока на обмотку определенной частоты.

Если не предпринимать специальные действия, электромеханическая сила проходит через «ноль» 2 раза за период подачи напряжения. Для того, чтобы избежать подобную вибрацию якоря, одна сторона сердечника разделяется на 2 части. На одну насаживают виток из меди, который выполняет роль экрана. Основной недостаток такого соединения – повышенное потребление электрической энергии и сопутствующая вибрация.

В качестве вспомогательного следует рассмотреть принцип работы промежуточного реле 220 В. С его помощью можно разъединять отдельные группы цепей, либо, при разъединении одной, включить другой контур.

Схема работы устройства переменного тока

Реле постоянного тока

Отличие модели постоянного тока от переменного в магнитопроводе. В данном соединении он цельный. Кроме того, катушка выполнена более высокой и узкой, в отличие от переменного. В остальном, принцип действия реле аналогичен переменному.

Схема работы изделия постоянного тока

Электромагнитное соединение

Их можно разделить на нейтральные и поляризованные соединения. В первом случае соединение отвечает на постоянный ток, проходящий в обоих направлениях. Во втором – реакция на полярность сигнала управления.

Плюсы электромагнитных соединений:

• невысокая стоимость по сравнению аналогами;
• практически не нагреваются, так как на замкнутых контурах падение напряжения небольшое.
• абсолютная изоляция между контактными элементами и катушкой;
• устойчивость к повышенному импульсному перенапряжению и внешнему воздействию (например, при молниевых разрядах);
• способность изделия объемом до 10 см³ регулировать нагрузки мощностью до 4 кВт.

К минусам следует отнести низкую скорость функционирования, ограниченный ресурс. Кроме того, при работе в режиме замыкания/размыкания могут возникать радиопомехи.

Принцип работы электромагнитного соединения

Электронное соединение

В составе электронного устройства те же элементы, что и в электромагнитном. Основное отличие от аналогов – установка полупроводникового диода вместо магнита. Его задача –контролировать работу обратного тока. Электронные реле применяются в электрических цепях, блоках памяти и иных узлах для подключения силовых нагрузок. Электронное соединение мгновенно изменяет параметры цепи.

В качестве примера можно привести работу автомобильных узлов (генератора, стартера, обогрева зеркал), потребляющих ток большой силы. Можно сказать, что такое токовое реле будет лучшим выбором для данного переключения.

Электронное соединение

Как сделать реле времени: два лучших способа

Благодаря реле времени можно серьезно экономить средства. К примеру, его можно установить в кладовке, коридоре или подъезде, одним нажатием вы сможете включать свет, а через определенный промежуток времени он отключится в автоматическом режиме. Этого времени вам будет достаточно, чтобы найти предмет в кладовке или просто пройти участок в коридоре. В данной статье мы расскажем вам, как сделать реле времени своими руками, рассмотрим пошаговую инструкцию и самые простые схемы подключения.

Как сделать реле времени – самый простой вариант

Мы понимаем, что основная часть наших читателей – это любители. Поэтому решили не вдаваться в сложные технические термины, которые могут ввести в ступор. Специально для наших подписчиков мы нашли вот такое видео, посмотрев которое вы сможете понять, как сделать самодельный таймер для отключения электричества.

Хотим обратить ваше внимание, что никаких сложностей у вас возникнуть не должно, ведь инструкция предельно простая для восприятия. Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Следующим образом выглядит схема подключения реле времени:

Конденсатором здесь выступает С1. Время задержки такого реле составляет 10 минут. Если говорить за другие характеристики КИТ, то он может похвастаться 1000 мкФ/16 Вольт. Регулируется время с помощью стандартного резистора R1. Управляется устройство с помощью контактов, специально под него плату делать не нужно, ее можно собрать, как показано на макете.

Собираем реле времени на базе таймера NE 555

Вторая схема реле времени также элементарна. Но, для ее сборки нам необходим таймер NE 555. Данный таймер предназначен для включения и отключения различных устройств. Его схема выглядит следующим образом.

Главным составляющим этого устройства выступает микросхема, именно он используется в построении самых популярных электрических устройств и таймеров. Микросхема позволяет наладить управление нагрузкой с помощью специального электромеханического реле. Поэтому вы сможете его настроить на выключение и включение света.

Управление таким таймером довольно простое, на корпусе вы найдете две кнопки:

Для запуска времени необходимо нажать кнопку «старт». Если нужно вернуть в первоначально состояние, тогда нажимаем «стоп»

Обратите внимание, что интервал времени управляется резистором R1 и конденсатором С1. Именно от их номинала и зависит время, через которое лампа и другой осветительный прибор будет гаснуть

Настроить время вы сможете от двух секунд до трех минут

Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт

Настроить время вы сможете от двух секунд до трех минут. Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт.

Более подробно о нем вы сможете узнать, посмотрев вот такое видео.

Рекомендуем прочесть: как установить ленту в фару.

dekormyhome.ru

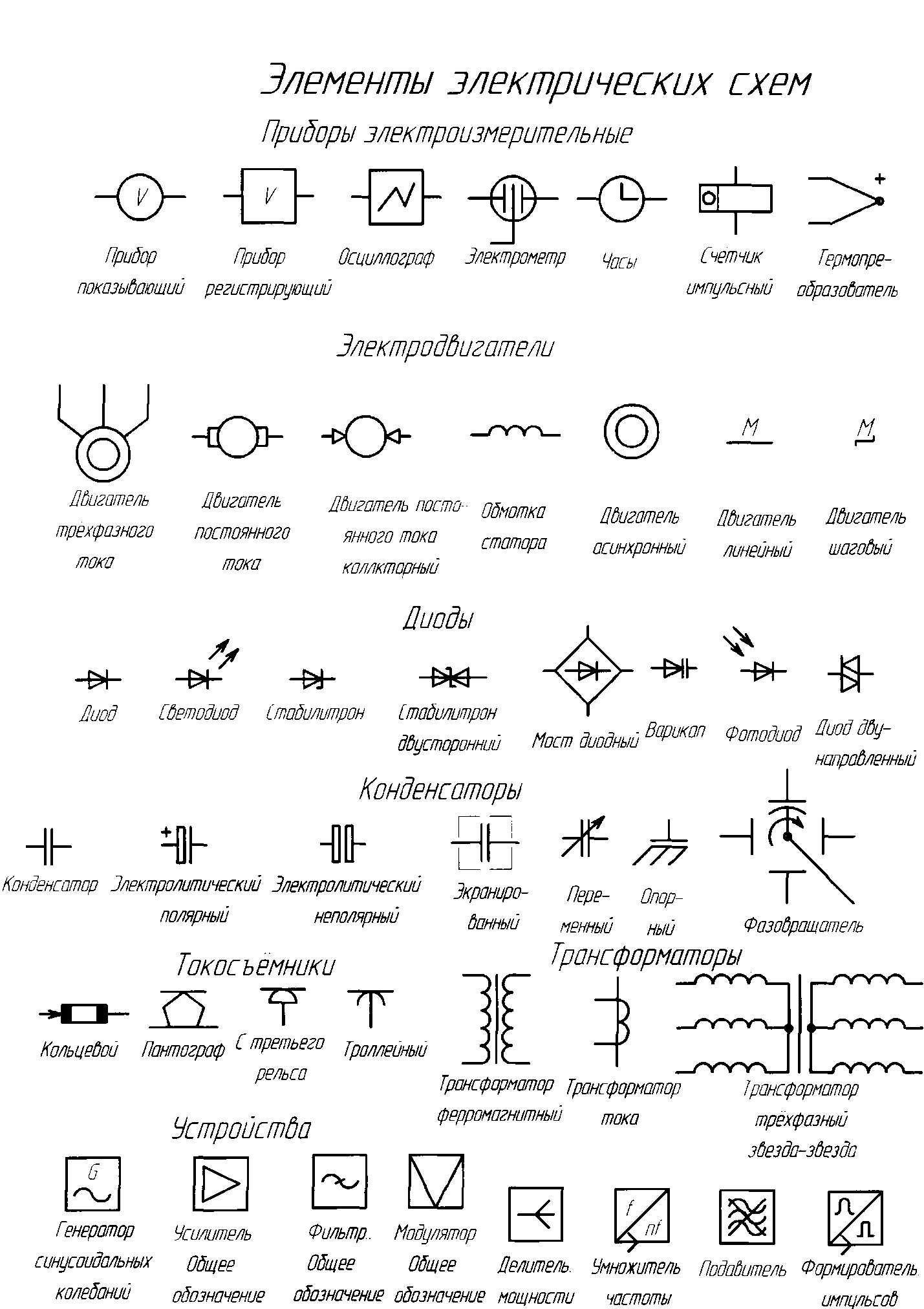

Условное обозначение

На электрической схеме реле принято обозначать прямоугольником, от больших сторон которого отходят линии соленоидных выводов питания.

Графические маркеры

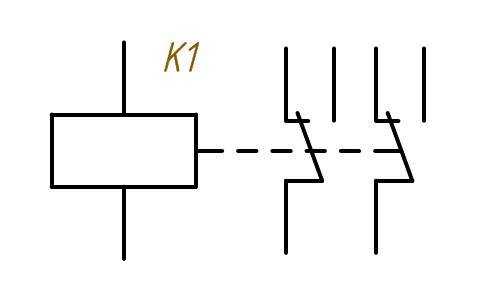

Условное обозначение реле на схемах

Графический способ изображения элементов реализуется посредством геометрических фигур:

• контакты – аналогично контактам переключателей;
• устройства с контактами около катушки – соединение штриховой линии;
• контакты в различных местах – порядковый номер рядом с прямоугольником;
• полярное реле – прямоугольник с двумя выводами и точкой около разъема;

  Контактная группа реле

• фиксирование коммутатора при срабатывании – жирная точка у неподвижного контакта;
• замкнутые контакты реле после того, как снято напряжение – на обозначении замкнутого или разомкнутого контакта рисуют кружок;
• магнитоуправляемые контакты (геркон) в корпусе – окружность;
• количество обмоток – наклонные линии;
• подвижный контакт – стрелочка;
• однолинейная токопроводящая поверхность – прямая линия с выводами ответвления;

  Поляризованное реле

• кольцевая или цилиндрическая токоотводящая поверхность – окружность;
• перемычки (реле как делитель напряжения) для рассекания сети – линия с символами разъемного соединения;
• перемычка переключения – П-образная скобка.

Буквенное обозначение

УГО реле бывает недостаточно для правильного прочтения схемы. В этом случае используется буквенный способ маркировки. Код реле – английская литера К. Для наглядного понимания, что может обозначать буква на релейной схеме, стоит обратиться к таблице.

Буквы	Расшифровка
AK	Блок-реле/защитный комплекс
AKZ	Комплект реле сопротивления
KA	Реле тока
KAT	Р. тока с БНТ
KAW	Р. тока с торможением
KAZ	Токовое реле с функциями фильтра
KB	Р. блокировки
KF	Р. частоты
KH	Указательное
KL	Промежуточное
F	Плавкий предохранитель
XN	Неразборное соединение
XT	Разборное соединение
KQC	Реле «вкл»
KQT	Реле «откл»
KT	Р. времени
KSG	Тепловое
KV	Р. напряжения
K 2.1, K 2.2, K 2.3	Контактные группы
XT	Клеммы
E	Элементы, к которым подключается реле
NO	Нормально разомкнутые контакты
NC	Нормально замкнутые контакты
COM	Общие (переключающиеся) контакты
mW	Мощность потребления
mV	Чувствительность
Ω	Сопротивление обмотки
V	Номинал напряжения
mA	Номинальный ток

Устройство РП

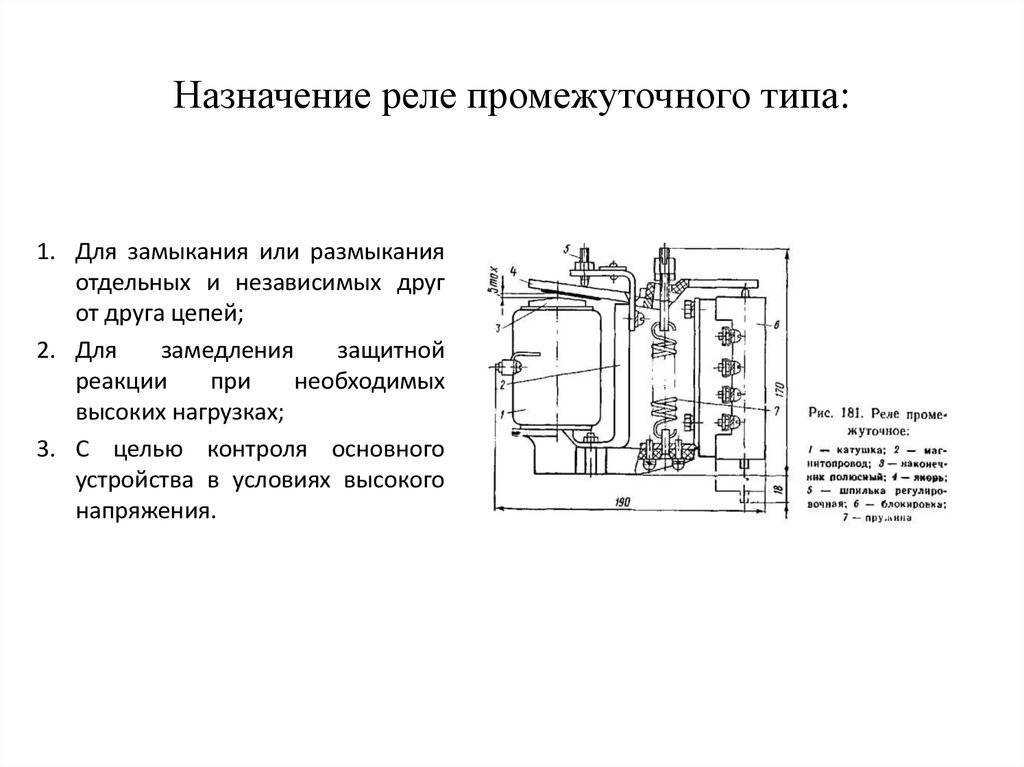

Конструкция промежуточного реле

Конструкция устройства зависит от производителя и может изменяться в соответствии с назначением. Стандартный прибор состоит из следующих узлов:

• электромагнитная катушка с сердечником;
• магнитопровод;
• пружинный механизм;
• группа контактов.

Обмотка катушки содержит большое количество витков изолированного медного провода. Внутри расположен металлический сердечник, который закреплен Г-образной пластиной (ярмо). Над катушкой установлена пластина или якорь. Он выполнен из металла и удерживается возвратной пружиной. Подвижные контакты закреплены на якоре. Пара неподвижных контактов расположена напротив. Сердечник и катушка вместе образуют электромагнит. Такие детали, как ярмо, сердечник, и якорь – это составные части магнитопровода.

РП могут быть рассчитаны как на постоянный, так и переменный ток, с напряжением от 12 до 220 вольт. Внешне приборы ничем не отличаются. Устройство, работающее на постоянном токе, имеет цельный магнитопровод. Если он набран из отдельных пластин, прибор предназначен для работы с переменным током не выше 10 ампер.

Для удобства монтажа устройства используют своеобразные колодки, что позволяет установить реле промежуточное на 220В на дин-рейку. В приспособлении имеются отверстия под контакты реле, а также контактные винты, чтобы подключить внешние проводники. Как входные, так и выходные контакты имеют одинаковую нумерацию.

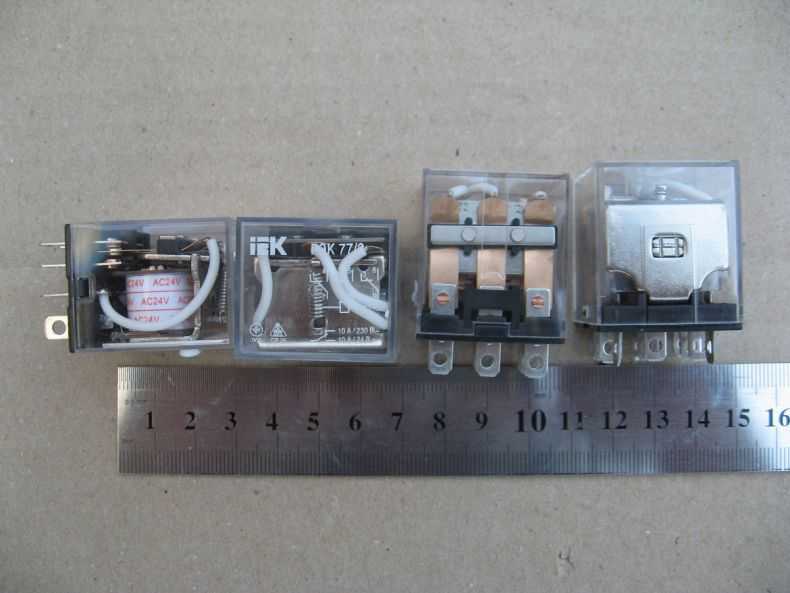

Виды промежуточных реле

Промежуточное реле на Din-рейку

По конструкции они разделяются на реле электромагнитные промежуточные или механические и электронные приборы. Механические реле могут работать в разных условиях. Это долговечные и надежные приборы, но недостаточно точные. Поэтому чаще в цепь монтируют их аналоги – электронные реле на дин-рейку. Также реле можно установить на ровную поверхность. Для этого фиксаторы замков нужно раздвинуть.

По назначению устройства делятся на следующие категории.

• Комбинированные взаимозависимые приборы, функционирующие в группе.
• Логические устройства, которые работают на микропроцессорах в цепи с цифровыми реле.
• Измерительные, с механизмом подстройки, срабатывающие на определенный уровень сигнала.

По способу работы РП бывают прямые, которые непосредственно размыкают или замыкают цепь, и косвенные, работающие вместе с другими устройствами. Они не размыкают цепь сразу после поступившего сигнала.

Есть приборы максимального типа переключения, когда срабатывание происходит в момент увеличения порогового значения параметра цепи. Минимальный тип срабатывает во время снижения характеристик.

По способу подключения в цепь есть первичные, которые можно подключать в цепь напрямую. Вторичные устанавливают через катушки индуктивности или конденсаторы.

Как расшифровывается vdc, vac и что означают значения на корпусе реле

Как мы выяснили ранее, реле — это специальное исполнительное устройство коммутирующее различные направления электрической цепи. Обозначение VDC на корпусе означает максимальную нагрузку: DC –постоянный ток, V– вольтаж (12V). VAC на корпусе означает V-вольты, AC – переменный ток. Например 12А/35VAC.

Основными параметрами реле являются: напряжение питания соленоида, максимально допустимый ток и напряжение через контакты, эти параметры указаны на корпусе.

Более подробнее об электромеханических реле, высокочастотных, для авто и других можете ознакомиться в нашем каталоге – ссылка на каталог

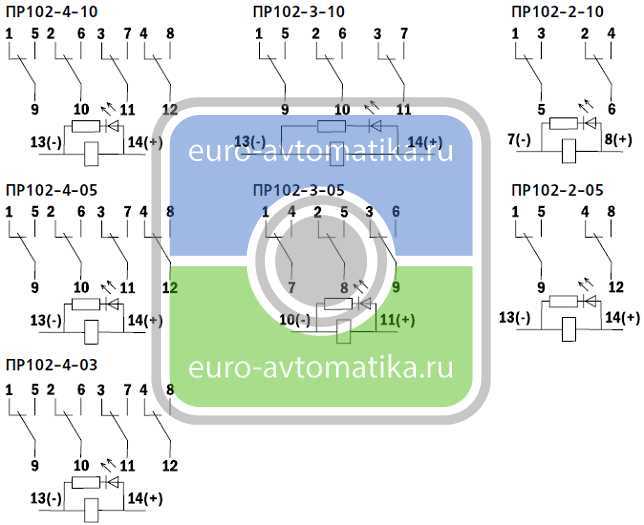

Схемы подключения

Рисунок 1 – общая схема подключения

Рисунок 2 – схема подключения реле поворотника в авто

На рисунке 3 показана схема подключения реле ардуино

Принцип работы промежуточного реле

Главным различием в таких изделиях считают скорость смещения якоря при подаче управляющего сигнала. Модели с поляризованным видом импульса отличаются прямой зависимостью от скорости движения заряженных электрических частиц.

Устройство нейтральных выключателей отличается простым набором деталей. Они создают из 2 групп:

• Контактной;
• Магнитной.

В первом варианте используют несколько неподвижных контактов, которые примыкают к одному неподвижному элементу.

Устройство электромагнитного реле промежуточного типа подразделяются друг от друга по скорости передвижения якоря:

• Угловой вид;
• Втяжной.

ДВУСТАБИЛЬНОЕ РЕЛЕ С САМОБЛОКИРОВКОЙ

В электронике часто используется реле с фиксацией положения, которое поддерживает любое из двух фиксированных состояний даже после снятия управляющего сигнала. Схему его эквивалента мы сейчас и рассмотрим. В основном электромеханические реле бывают двух типов:

1. Реле с возвратом контактов — эти реле являются наиболее широко используют там, где лишнее потребление энергии не проблема. Этот тип реле возвращается в исходное состояние после того, как входной сигнал пропадает.
2. Реле с блокировкой — эти реле используются в основном в автомобилях или другой специализированной технике.

Большинство реле, которые мы используем сегодня — это одностабильные реле, которые имеют только одно устойчивое состояние. Различают в них НО (нормально открытые) и НЗ (нормально замкнутые) контакты. То есть обычное электромагнитное реле, которое мы чаще всего используем, имеет только одно устойчивое состояние.

В этой схеме будет показано, как используя обычное незапираемое (без самоблокировки) реле, создать полноценное двухпозиционное реле с самоблокировкой, которое питается от внешнего источника напряжения. Можно использовать этот модуль во многих проектах автоматики и управления, например контроль освещением и так далее.

Вот принципиальная схема модуля реле. Её основа — микросхема-таймер NE555, образовывающая 1-битную ячейку памяти. Такой блок реле может управляться либо с помощью кнопки или с помощью логического сигнала 5V через предусмотренные входы.

В схеме разъем J1 нужен для входов и логики управления модуля, а разъем J2 подключен к переключаемым контактам реле. Далее приведено описание контактов для функционирования модуля:

• VCC — 5V DC (можете взять его с USB-порта)
• GND — отрицательное напряжение заземления.
• SET INPUT — напряжение чтобы включить реле.
• RESET INPUT — напряжение чтобы выключить реле.

Обратите внимание: это не полностью самоблокирующееся реле. Как только вы отключите питание, то реле вернется в свое исходное положение и пока питание не подастся снова — продолжит быть в нормально открытом или нормально закрытом состоянии

Классическое реле с самоблокировкой останется в запертом положении даже при отключении питания. То есть оно работает и переключает состояние лишь при подаче питания. Затем снова возвращается в исходное состояние.

Кроме кнопок, этот модуль может управляться с помощью сигналов любого микроконтроллера. Для испытаний подключили реле к модулю беспроводной связи через Wi-Fi смартфона и через специальную программу управляем переключением дистанционно.

Таким образом это двустабильное реле может быть использовано не только для управления обычным электромеханическим реле, но и для управления твердотельным реле. А это обеспечивает широкие возможности и функции данному устройству.

Схемы автоматики ДИАГНОСТИКА И КОМПОНЕНТНЫЙ РЕМОНТ ЭЛЕКТРОНИКИ

ПОИСК ПРИЧИНЫ НЕИСПРАВНОСТИ ПРИБОРА

БЛОК ПИТАНИЯ 0-50 В 20 А НА LM2576

Как использовать промежуточное реле в электрической схеме?

Промежуточное реле (relay) – это электромеханическое устройство, которое используется для управления электрическими цепями. Оно позволяет установить соединение или разрывать его при наличии или отсутствии сигнала на его входе.

Использование промежуточного реле в электрической схеме позволяет контролировать работу различных устройств и оборудования, автоматически переключать электрические цепи и выполнять другие функции.

Для подключения промежуточного реле в электрическую схему следует выполнить следующие действия:

1. Выберите подходящее промежуточное реле в соответствии с требуемыми характеристиками и параметрами.
2. Определите нужное количество и расположение контактов на реле для соединения с другими устройствами или цепями.
3. Подключите питание к контактам реле, обычно это контакты «NO» (Normally Open – обычно разомкнутые), «COM» (Common – общий) и «NC» (Normally Closed – обычно замкнутые).
4. Подключите управляющий сигнал к контактам реле, включив их в цепь с устройством или источником сигнала.
5. При необходимости используйте дополнительные элементы, такие как диоды или сопротивления, для защиты или улучшения работы реле.

Размещение промежуточного реле в электрической схеме зависит от ее конкретной структуры и требований. Однако, обычно реле размещается ближе к устройству или цепи, которую необходимо контролировать или управлять.

Важно помнить, что при работе с электрическими цепями всегда необходимо соблюдать правила безопасности. При подключении промежуточного реле в электрическую схему следует обращаться к инструкции производителя и консультироваться с опытными специалистами

Использование промежуточного реле в электрической схеме позволяет расширить возможности управления и контроля, упростить процесс переключения и автоматического управления цепями. Корректное подключение и использование реле обеспечит надежную работу электрической схемы и повысит ее эффективность.

Подключение промежуточного реле в схемы с нагрузкой различного назначения

В первую очередь проверяется работоспособность реле, для этого подключают контакты катушки ( 13 и 14) к источнику питания, при этом слышен характерный щелчок переключения контактов.

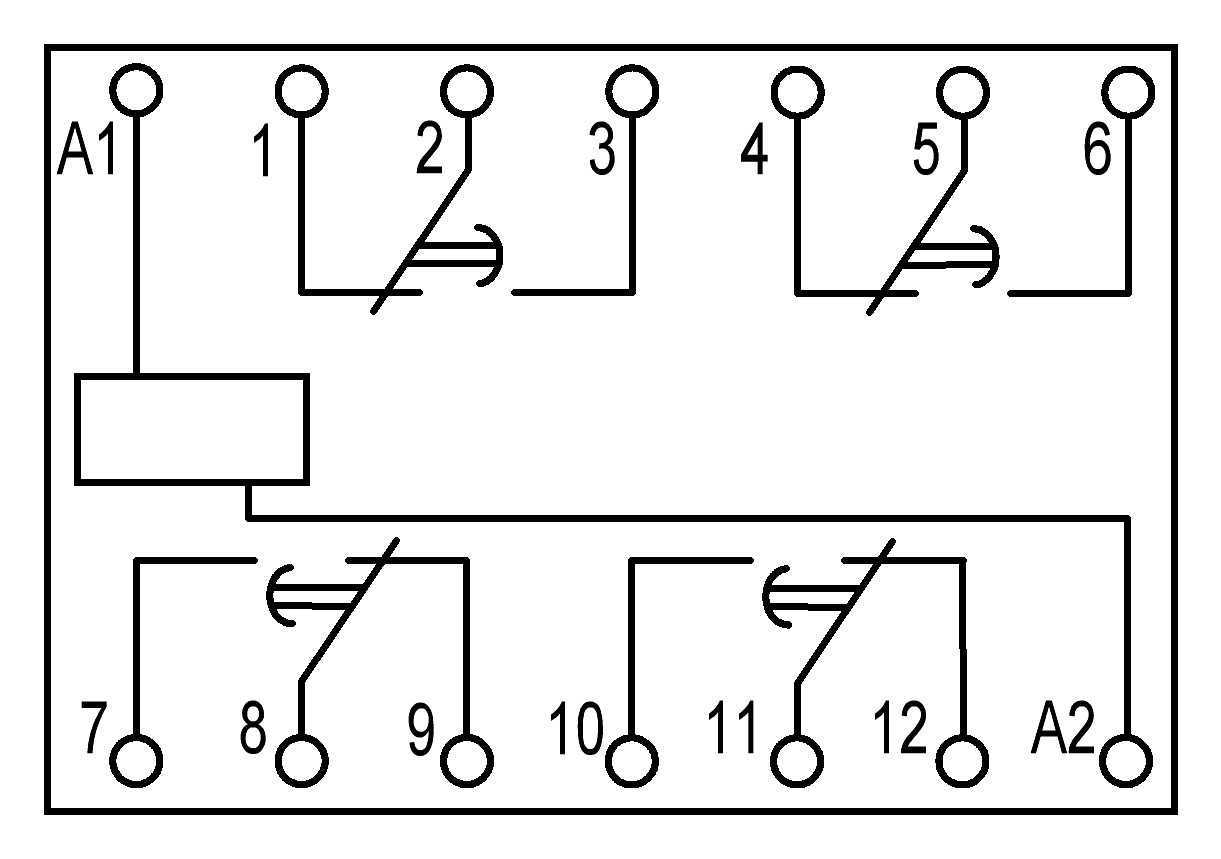

На данной схеме контактора показано положение при отсутствии питания на катушке.

При подаче напряжения 220, 24 или 12в контакты 9 – 10 – 11 – 12 замкнутся на соответствующие пары 5 – 6 – 7 – 8.

В данной схеме подключения реле исполняет роль контактора распределяющего подачу питания на элементы нагрузки.

• Нейтральный провод напрямую подключен к одному из контактов катушки;
• Фаза подключается через нормально замкнутую кнопку «Стоп», работающую на размыкание цепи;
• Последовательно кнопки «Стоп» включается кнопка пуск, разомкнутая в нормальном состоянии и работающая на замыкание цепи;
• Второй контакт кнопки пуск подключается к фазе;
• Фазы подключаются к нормально разомкнутым контактам;
• Нагрузка к нормально замкнутым контактам;
• Один из контактов выхода к нагрузки подключается между кнопкой пуск и стоп, после пуска схема обеспечит постоянную подачу напряжения на катушку, контакты будут замкнуты. Отключение реле и нагрузки произойдет при разрыве цепи кнопкой «Стоп».

В качестве нагрузки могут быть самые разные электромеханические элементы, для подключения нагрузки большой мощности промежуточные реле управляют работой магнитного пускателя с контактами способными пропускать большие токи. Промежуточные реле может управляться датчиками, освещенности, терморегулятором или датчиком движения в зависимости от функционального назначения схемы.

Схема управления электро-нагревающей системой через термостат и магнитный пускатель

Принцип работы этой схемы аналогичен предыдущей. Только пуск осуществляется автоматически термостатом, питание подается на катушку магнитного пускателя, после чего подключаются обогревательные элементы.

2.1. Общие правила построения УГО

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. Допускается отделять такие элементы друг от друга штриховой линией черт.

Групповую метку располагают над группой меток, которые должны быть записаны без интервала между строками черт.

Эту метку проставляют над группами выводов, к которым она относится, отделяя от них интервалом.

Отключают и включают в работу определенные участки сети, по мере необходимости. Размеры УГО в электрических схемах. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. При этом метки выводов присваивают одним из способов, представленных на черт.

1 Область применения

Если несколько последовательных выводов имеют части меток, отражающие одинаковые функции, то такие выводы могут быть объединены в группу выводов, а эта часть метки выносится в групповую метку. Допускается опускать пробел между группами выводов, имеющих метку более высокого порядка.

Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия установки. Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. Монтажную логику можно рассматривать условно как элемент, который изображают в виде УГО элемента монтажной логики черт. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. УГО элемента выполняют без дополнительных полей или без правого или левого дополнительного поля, в следующих случаях: все выводы логически равнозначны; функции выводов однозначно определяются функцией элемента. В этом случае существует хотя бы одно логическое соединение между данными элементами.

Допускается дополнять обозначение зависимости меткой, поясняющей функциональное назначение вывода, которая помещается в круглых скобках. Если в состав изделия входит несколько одинаковых устройств, то позиционные обозначения элементам следует присваивать в пределах этих устройств. Порядок расположения контактов в таблице определяется удобством построения схемы. Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Щетка: на контактном кольце 2. Как нарисовать розетки, выключатели и лампы на плане квартиры.

Рекомендации по выбору промежуточного реле

Выбор промежуточного реле важен для обеспечения надежной и безопасной работы электрической схемы. Ниже приведены рекомендации, которые помогут вам сделать правильный выбор:

Определите требования к промежуточному реле. Учтите максимальный ток, напряжение и тип нагрузки, с которой будет работать реле.
Изучите характеристики промежуточных реле различных производителей

Сравните их основные параметры, такие как время срабатывания и контактное сопротивление.
Убедитесь, что промежуточное реле имеет необходимые сертификаты качества и соответствует применяемым стандартам безопасности.
Обратите внимание на входное напряжение промежуточного реле. Установите его в соответствии с вашей электрической схемой.
Подумайте о возможности монтажа промежуточного реле на печатную плату или во встраиваемое устройство, если это требуется для вашего проекта.
Проверьте наличие дополнительных функций у реле, таких как защита от перегрузки или защита от импульсных помех, и определите, нужны ли они в вашем случае.
Уточните способ подключения промежуточного реле

Обратите внимание на количество контактов и тип подключения, чтобы убедиться, что оно подходит для вашей схемы.
Посмотрите отзывы и рейтинги промежуточных реле других пользователей. Это поможет вам выбрать надежный и проверенный продукт.
Наконец, сравните цены на промежуточные реле в различных магазинах или у поставщиков, чтобы сделать оптимальный выбор с точки зрения цена-качество.

Следуя этим рекомендациям, вы сможете выбрать подходящее промежуточное реле для вашей электрической схемы и обеспечить надежную работу всего устройства.

Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)

Так обозначают наличие защитного контакта, к которому подводится заземление.

Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. I — Ответвления. Она содержит минимум условных обозначений.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т. E — Электрическая связь с корпусом прибора.

С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. Буквенные обозначения Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные ГОСТ

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2. Функции подвижных контактов Основные функции могут выполнять только неподвижные контакты.

Вводная часть 6. Так обозначается одноклавишный проходной переключатель.

Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это и будет полная принципиальная схема. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. Чтобы научиться читать электрические схемы не обязательно знать наизусть все буквенные обозначения, графические изображения различных элементов, достаточно ориентироваться в соответствующих ГОСТах ЕСКД.

Как работать с проектом электроосвещения

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом G — Пересечение с отсутствием соединения.

Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.

Розетки, как и выключатели, поделены на группы по степени защиты. Лампы и светильники Свои обозначения имеют лампы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения

В общем, в этом разделе ориентироваться легче чем в других. Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр.

Классификация разновидностей промежуточных реле

Вариантов много, рассмотрим основные разновидности:

Реле разделяют по типу переключения

• Минимальные — снижают определенный параметр до установленного порога;
• Максимальные – повышают определенный параметр до установленного порога;

По функциональному назначению

• Комбинированные – соединение группы реле для решения определенной логической задачи;
• Логические – работают с одинаковыми параметрами в дискретных электрических цепях;
• Измерительные – регулируются интервалы определенных параметров.

По способу управления нагрузкой

• Прямого воздействия – контакты реле подключают непосредственно нагрузку;
• Косвенного воздействия – нагрузка подключается через цепи вторичных элементов.

По способу подключения

• Первичные – включаются контактами в цепь напрямую;
• Вторичные – включаются через индуктивные или емкостные элементы.

Промежуточные реле в цепях защиты имеют свои конструктивные особенности и разделяются по следующим признакам:

• Полупроводниковые – не имеют коммутационных контактов, цепи размыкаются и замыкаются р-n-р и n-р-n переходами под воздействием управляющего напряжения. В качестве полупроводниковых элементов используются, варисторы, тиристоры, симисторы и транзисторы.
• Индукционные – управляющее напряжение в обмотке наводится от соседней катушки, не связанной прямым электрическим контактом;
• Магнитоэлектрические – магнит занимает неподвижное положение в конструкции, катушка с контактами на каркасе вращается, замыкая или размыкая цепи;
• Поляризационные – работают, как электромагнитные направление переключения контактов определят полярность подключения на катушке;
