Как проверить втягивающее реле
Причины возникновения неисправности
Прежде чем начать изучение причин неисправности, напоминаем, что здесь и далее мы говорим о треске стартера, который больше всего похож на громкий дребезг контактов электромагнитного реле. Если из-под капота слышится неприятный металлический скрежет, то он появляется из-за неполноценного зацепления обгонной муфты (бендикса стартера) с зубьями маховика – это совсем другая история.
Чаще всего стартер, при повороте ключа зажигания, трещит по трем причинам:
1. Разряженная аккумуляторная батарея
Чтобы разобраться с причиной возникновения треска из-за разряженной аккумуляторной батареи, давайте вспомним устройство стартера. При повороте ключа зажигания напряжение бортовой сети поступает на обмотку его втягивающего реле. Появляющиеся при этом электромагнитные силы заставляют двигаться якорь устройства. Он замыкает силовые контакты, которыми электродвигатель стартера подключается к аккумулятору, а кроме того, заставляет шестерню бендикса вступать в зацепление с маховиком.
При разряженной аккумуляторной батарее ее энергии может хватать, чтобы притянуть металлический сердечник – о том, чтобы провернуть коленчатый вал не может быть и речи. Как только замыкаются контакты стартера и подается питание на его электромотор, напряжение просаживается до такой степени, что электромагнит оказывается не в состоянии удерживать металлический сердечник. Под действием возвратной пружины он стремится занять исходное положение и размыкает силовые контакты. Восстановившееся напряжение способствует повторному втягиванию якоря, и ситуация воссоздается многократно.
Чтобы убедиться в том, что виновником проблемы является глубокий разряд аккумулятора, достаточно включить несколько потребителей (освещение, электродвигатель отопителя и др.) и нажать на звуковой сигнал. Последний либо не включится вообще, либо будет слышен с хрипами, пониженной амплитудой или затуханием.
2. Плохой контакт двигателя с «массой»
Картина происходящего практически неотличима от рассмотренного выше случая с той лишь разницей, что проверка на разряд аккумулятора завершается с отрицательным результатом – все потребители, включая звуковой сигнал, работают на полную силу.
А вместе с тем, определить, что причиной неисправности выступает плохой контакт между аккумуляторной батареей и двигателем, очень просто – достаточно обратить внимание на контрольную лампу давления масла, которая находится на панели приборов. Если напряжение в бортовой сети авто ниже нормы, то поворот замка зажигания в положение «Пуск» приведет к постепенному затуханию яркости свечения сигнальной лампы (как и всех других)
В случае, когда причиной треска втягивающего реле стартера выступает плохая «масса», попытка запуска двигателя приведет к полному ее угасанию в такт со щелчками втягивающего реле. В то же самое время другие индикаторы интенсивность свечения практически не меняют.
Объясняется все очень просто – «массой» датчика давления масла, как, впрочем, и стартера, является корпус. Поэтому, как только будет утерян электрический контакт между двигателем и аккумулятором, оба этих устройства синхронно перестают работать.
3. Обрыв или замыкание обмотки реле стартера
Еще одной причиной, из-за которой происходит треск втягивающего реле, является межвитковое замыкание или обрыв его удерживающей обмотки. Другими словами, усилий электромагнита становится недостаточно для того, чтобы удерживать в замкнутом состоянии силовые контакты реле стартера и осуществлять зацепление шестерни обгонной муфты с зубчатым венцом маховика. Под действием возвратной пружины бендикс стремится занять исходную позицию, а расположенная на якоре контактная площадка размыкает электрическое соединение. После этого втягивающая обмотка включается вновь и ситуация многократно повторяется, что и становится причиной треска.
Определить, что в данном случае вышло из строя втягивающее реле стартера, можно и по поведению расположенных на панели приборов контрольных ламп. В момент, когда слышны громкие щелчки включения стартера, их яркость не меняется – коммутация электродвигателя стартера происходит на столь короткое время, что напряжение аккумулятора практически не просаживается.
Ещё кое-что полезное для Вас:
Почему стартер может не крутить
Если запуск происходит на холодную или в мороз, то следует предпринять несколько попыток перед тем, как приступить к поиску неисправности. В случае же полного фиаско, когда при включении реле щелкает и гаснет индикация на панели, нужно сделать следующее:
- убедиться, что АКБ заряжена;
- проверить, все ли провода, отходящие от батареи, холодные – наличие нагрева свидетельствует о плохом контакте (клеммы требуется почистить);
- посмотреть – надежно ли присоединены аккумуляторные разъемы к массе, а она сама к корпусу авто (наличествующие загрязнения устраняются);
- удостовериться, что плюс на контакте стартера держится хорошо.

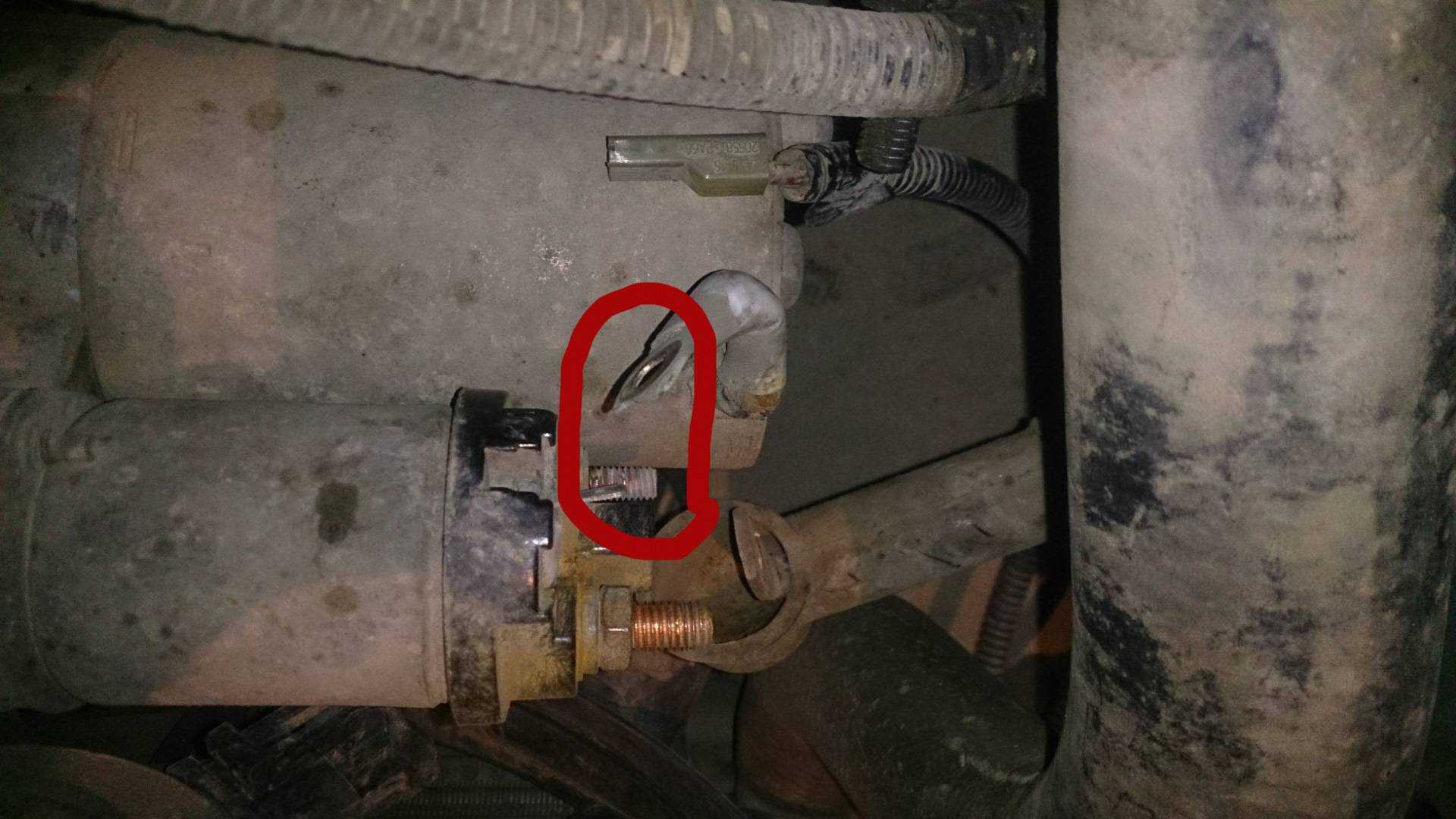

Тяговое реле отсоединяют от проводки, если есть сомнение в нормальной работе замка зажигания. Затем ключ устанавливают на старт, и мультиметром проверяют наличие напряжения непосредственно на снятом разъеме.
Когда ничего из вышеперечисленного не помогло – потребуется демонтировать сам стартер.
Если Приора плохо заводится на горячую
В этом случае см
вторую таблицу, кроме описанных причин также обратите внимание на:
- Регулятор давления, который может через мембрану сбрасывать топливо в ресивер.
- Контакты ДПКВ, если датчик менялся, то проверьте правильность подключения полюсов.
- Неисправный модуль зажигания.
Напомним, что в некоторых случаях Приора не заводится по причине неисправного иммобилайзера или сигнализации. В ряде случаев решить проблему плохого запуска помогает перепрошивка ЭБУ (электронный блок управления) двигателем. А исключить проблемы плохого пуска двигателя поможет регулярное техническое обслуживание автомобиля.
Предохранители и реле в Ладе Приоре, электрические схемы
Лада Приора — ещё один автомобиль в линейке новых ВАЗовских, который набирает популярность среди слоёв населения
Внешние сходства с 10-ой моделью привлекают внимание молодёжи, оносительно низкая цена также является причиной покупки для большинства автолюбителей. Одновременно с ростом популярности, владельцы этой модели набирают опыт ремонта и технического обслуживания, которого с каждым годом становится всё больше
Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.
Слышны щелчки, но стартер не крутится из-за обмоток или щеточного узла
Если аккумулятор, замок зажигания, контакты, проводка и реле стартера проверены, но он все равно не вращается при повороте ключа зажигания, значит проблема непосредственно в стартере. В такой ситуации придется его полностью снимать с автомобиля, разбирать и оценивать возможность проведения ремонта. Так же можно просто заменить стартер на новый.
Решив самостоятельно починить стартер, знайте, что проблема с отказом его вращаться под нагрузкой может быть связана с:
- Неисправной обмоткой, которая имеет характерный горелый цвет и запах;
- Неисправным щеточным узлом, износ которого легко определяется визуально.
Стартеры редко ремонтируются, и на подобный шаг следует идти только в крайнем случае. Если есть возможность заменить стартер, то лучше сделать это, чем возиться с ремонтом обмотки или щеточного узла.
(408 голос., средний: 4,57 из 5)
Как решить проблему и завести двигатель?
Как завести машину, если стартер вышел из строя?
Вариантов решения проблемы несколько:
- Самый распространенный — завести двигатель с толкача. Машину необходимо толкать, пока она не сможет развить определенную скорость, необходимую для старта, желательно на третьей или второй передаче. Только автомобиль с коробкой автомат с толкача завести не удастся.
- Попробовать замкнуть стартер. Для этого вам потребуется отвертка, а также гаечный ключ. Размер ключа необходимо подбирать в соответствии с расстоянием между клеммами реле — замкнуть нужно будет именно их. Селектор коробки выставляется на нейтральную передачу, нажимается педаль тормоза, при этом ключ должен находиться в необходимом положении.
- Как правило, стартер приходится просто ремонтировать, но как показывает практика, данный механизм редко подлежит ремонту. Произвести ремонт будет целесообразно, если выйдет из строя бендикс либо реле. Если же неисправности затронули электрическую систему, то устройство нужно будет заменить.
Что делать, если Лада Приора не заводится, но стартер крутит
Приора – это автомобиль, пользующийся у российских водителей достаточно большой популярностью. Многие отмечают, что упомянутая машина очень надежна и проста в эксплуатации. Однако и с ней иногда случаются проблемы.
Очень часто происходит следующее – Приора не заводится, и при этом стартер у нее все же крутит. Такие неприятности отмечают владельцы как новых авто, так и тех, которые уже некоторое время эксплуатировались.
В реальности существует множество причин, из-за которых двигатель Приоры не желает запускаться. Наиболее часто встречаемые рассмотрены в нижеприведенной статье. Такие сведения, несомненно, будут очень полезны владельцам с небольшим опытом.
Причины и устранение
Если автомобиль не заводится из-за того, что стартер не крутит, но издает характерные щелчки, этому может быть несколько причин:
- Перегорел силовой провод, соединяющий обмотку реле и стартера.
- Щетки и втулки вышли из строя.
- На обмотке замкнулся якорь.
- Обмотка оборвалась.
- Вилка на приводе деформировалась или разрушилась.
Также причиной может быть недостаточный заряд аккумулятора. В некоторых случаях для устранения такой проблемы достаточно зарядить аккумулятор и снова попробовать завести авто. Причиной может быть заклинивание вала двигателя и втулки. Не исключено, что ротор зацепил «плюс» статора. Также возможен вариант – коротит обмотка.
Даже если проблема легко и быстро решаемая, чтобы ее обнаружить, одного взгляда будет недостаточно. Чтобы понять причину, предварительно нужно дать автомобилю остыть (особенно это требование актуально в жаркую погоду).
Если проблема связана с валом, его необходимо подтянуть. Возможно, он вышел из строя. Тогда потребуется заменить вал, после чего стартер продолжит нормально функционировать. Если деформированы втулки, их потребуется заменить. Такое случается крайне редко, поэтому в большинстве случаев для устранения неполадки заменять втулку не придется. Если ротор трет о статор, необходимо выполнить центровку вала. Определить, перегорел ли провод, можно по появлению черных пятен и характерного запаха.
Причины отказа пусковой системы
Чаще всего случается следующее:
- не включается почему-то электростартер – виной тому обрыв проводки, короткое замыкание или поломка тягового реле;
- стартер запустился, но слышно нехарактерное пощелкивание – повреждение катушки вышеназванного реле или разрядка АКБ;
- запуск срабатывает, но стартер не крутит или вращается слишком медленно – села батарея.
Кроме того, здесь причина может крыться в:
- потере контакта;
- износе щеток;
- загрязнении коллектора;
- замыкания проводов обмотки.
Здесь, прежде всего, требуется убедиться, что крепление к кратеру, установленному на сцеплении, не нарушено. Затем придется проверить целостность у зубцов самого маховика либо у шестеренки привода.
Бывает, что 16-клапанная Приора после завода силовой установки так и не отключает стартер. Так происходит в связи с неисправностью муфты, обеспечивающей свободный ход рассматриваемого узла. К такому же результату приводит и залипание контактной группы реле. При наличии данной поломки нужно немедленно заглушить двигатель.
Проблемы с заводом Приоры возникают нередко и в связи с отказом зажигания. В данном случае необходимо убедиться, что:
- катушки надежно закреплены на силовой установке;
- не произошел обрыв проводов зажигания в низковольтной его цепи;
- работают ли свечи (если нет искры – потребуется заменить катушку зажигания).
И, наконец, невозможно запустить мотор при поломке в системе питания. Потребуется проверить фильтр воздушный. В случае если он не засорен, нужно осмотреть контакты разъемов в системе впрыска (не забудьте взглянуть также на бензонасос – если он не шумит, то, скорее всего, имеют место неполадки с электросетью) и убедиться, что давление топлива в норме.
Прежде чем выполнять упомянутые выше действия, нужно обязательно отключить минусовый разъем на АКБ. Делать это следует только при выключенном зажигании.
Втулки стартера
Частой поломкой также является неисправность втулок стартера. Втулки стартера (подшипники стартера) находятся в передней и задней части устройства. Указанные подшипники необходимы для вращения вала стартера. В результате износа подшипников вала стартера тяговое реле щелкает, но стартер не крутится сам и не прокручивает двигатель. Такая неисправность заключается в следующем:
- вал стартера не занимает правильного расположения по оси;
- также происходит замыкание первичной и вторичной обмотки;
Подобная ситуация может привести к тому, что обмотки выгорают, силовые провода плавятся. Иногда возникает короткое замыкание в электроцепях автомобиля, которое вызывает возгорание. В том случае, когда стартер щелкает, но сам не крутится, нельзя длительно удерживать ключ в положении «старт». Рекомендуется осуществить несколько кратковременных попыток запуска, так как есть шанс, что вал сможет вернуться на свое место.
Обратите внимание, даже после удачного запуска ДВС стартер потребует обязательного и незамедлительного ремонта по замене подшипников. Помните, подклинивание вала стартера может привести к замыканию и пожару. Также добавим, что стартер с проблемными втулками может абсолютно исправно работать «на холодную», но отказываться крутить «на горячую»
Если стартер не крутит на горячую или плохо крутит двигатель после прогрева, тогда необходимо:
проверить АКБ, клеммы аккумулятора и силовые контакты. Если аккумулятор исправен и перед поездкой был 100% заряжен, но после разрядился, тогда следует проверить реле регулятор генератора, ремень генератора, натяжной ролик и сам генератор
Это позволит исключить разряд аккумулятора и его последующий недозаряд в движении;
затем следует уделить внимание системе зажигания и системе топливоподачи, проверить свечи зажигания. Отсутствие замечаний к работе указанных систем, которое сопровождается тем, что плохо крутит стартер при заряженном аккумуляторе, укажет на неисправность стартера.
Обратите внимание, устройство сильно нагревается вместе с мотором в подкапотном пространстве. Нагрев стартера приводит к тому, что происходит тепловое расширение определенных элементов внутри устройства
После ремонта стартера и замены втулок указанное расширение происходит с подшипниками стартера. Ошибка при подборе нужных размеров втулок может приводить к подклиниванию вала, в результате чего стартер не крутится или крутится очень вяло на прогретом моторе.
Снятие стартера
- отсоедините клеммы от АКБ;
- открутите воздушный фильтр и снимите его;
- отверните и снимите плюсовой провод от клеммы стартера;
- отсоедините разъем от реле;
- отверните гайки крепления стартера и снимите его;
Проверка работы реле
При помощи аварийных проводов для «прикуривания», соедините минусовой провод от АКБ с корпусом электростартера. Плюсовой замкните на разъем реле, при этом оно должно сработать и выбросить шестеренку вперед. При отрицательном результате необходимо поменять реле.
Проверка работы электродвигателя
Зацепив минусовой провод на корпус электростартера, а плюсовой провод на нижний вывод втягивающего реле. Электродвигатель должен заработать. Если этого не произошло то, скорее всего, нужно заменить щетки электродвигателя.
Рассмотрев причины, по которым не крутит стартер и автомобиль Приора не заводится, можно сделать вывод, что не всегда причиной неполадки может являться сам электростартер. Чаще всего это плохие контакты в соединениях системы или просто отвалившийся провод.
Но если причина все-таки в стартере, не спешите покупать новый. Многие неисправные части можно заменить путем несложной переборки, сэкономив при этом средства. И прежний стартер прослужит еще долгое время.
Что делать, если Лада Приора не заводится, но стартер крутит
Приора – это автомобиль, пользующийся у российских водителей достаточно большой популярностью. Многие отмечают, что упомянутая машина очень надежна и проста в эксплуатации. Однако и с ней иногда случаются проблемы.
Очень часто происходит следующее – Приора не заводится, и при этом стартер у нее все же крутит. Такие неприятности отмечают владельцы как новых авто, так и тех, которые уже некоторое время эксплуатировались.
В реальности существует множество причин, из-за которых двигатель Приоры не желает запускаться. Наиболее часто встречаемые рассмотрены в нижеприведенной статье. Такие сведения, несомненно, будут очень полезны владельцам с небольшим опытом.
Причины и устранение
Если автомобиль не заводится из-за того, что стартер не крутит, но издает характерные щелчки, этому может быть несколько причин:
- Перегорел силовой провод, соединяющий обмотку реле и стартера.
- Щетки и втулки вышли из строя.
- На обмотке замкнулся якорь.
- Обмотка оборвалась.
- Вилка на приводе деформировалась или разрушилась.
Также причиной может быть недостаточный заряд аккумулятора. В некоторых случаях для устранения такой проблемы достаточно зарядить аккумулятор и снова попробовать завести авто. Причиной может быть заклинивание вала двигателя и втулки. Не исключено, что ротор зацепил «плюс» статора. Также возможен вариант – коротит обмотка.
Даже если проблема легко и быстро решаемая, чтобы ее обнаружить, одного взгляда будет недостаточно. Чтобы понять причину, предварительно нужно дать автомобилю остыть (особенно это требование актуально в жаркую погоду).
Если проблема связана с валом, его необходимо подтянуть. Возможно, он вышел из строя. Тогда потребуется заменить вал, после чего стартер продолжит нормально функционировать. Если деформированы втулки, их потребуется заменить. Такое случается крайне редко, поэтому в большинстве случаев для устранения неполадки заменять втулку не придется. Если ротор трет о статор, необходимо выполнить центровку вала. Определить, перегорел ли провод, можно по появлению черных пятен и характерного запаха.
Принцип работы стартера
Само по себе данное устройство является обычным электродвигателем. На нем установлена шестерня, сцепляющаяся с маховиком, вращаемом при запуске силового агрегата. На корпусе закреплено также реле тяговое. В функции данного элемента входит:
- управление движением шестеренки;
- отключение стартера.
Когда ключ поворачивается в стартовое положение, на реле поступает напряжение, возбуждающее обмотки электромагнита, затем контакты замыкаются. Параллельно начинает вращаться шестерня и запускается мотор.
Когда ключ отпускают – напряжение на обмотки реле перестает подаваться, и контакты расходятся. Стартер, соответственно, отключается. Это в целом и все описание работы рассматриваемого узла.
Не заводится Приора, стартер крутит
| Возможная неисправность | Диагностика | Способы устранения |
|---|---|---|
| Нет бензина в баке | На панели приборов указатель уровня топлива на нуле. | Залить бензин |
| Аккумулятор разряжен | Напряжение на клеммах АКБ без нагрузки менее 12В. При попытке завести автомобиль из-под капота раздается треск. | Зарядить аккумулятор или заменить на новый |
| Окисление клемм аккумулятора или клемм проводов, не плотная их посадка | При попытке запустить двигатель напряжение в бортовой сети падает на много больше, чем на выводах аккумуляторной батареи. При этом под капотом может раздаваться треск. | Зачистить контакты, смазать их техническим вазелином и подтянуть клеммы |
| Ненадежное соединение электрических цепей систем управления и питания двигателя | Проверить соединения разъемов, надежность контактов в колодках. | Устранить неисправность в соединениях проводов |
| Повышенное сопротивление вращения коленвала (задиры на валах, вкладышах подшипников, деталях цилиндропоршневой группы, деформация валов, застыло моторное масло, генератор заклинило, заклинило насос охлаждающей жидкости) | Коленвал проворачивается медленно. Если пуск двигателя выполняется в сильный мороз, а накануне двигатель работал исправно, то скорее всего моторное масло застыло. Если при пуске двигателя слышны посторонние шумы, проверьте свободное вращение шкивов помпы и генератора. | Используйте рекомендуемое моторное масло. Отремонтируйте двигатель. Заменить помпу и генератор. |
| Неисправность в системе зажигания | Проверить наличие искры. | Проверить цепи и приборы системы зажигания. Неисправные элементы системы заменить. |
| Высоковольтные провода подсоединены в неправильном порядке, либо провод отсоединился | Осмотреть. | Подключить провода в правильном порядке |
| Оборван ремень привода ГРМ или срезаны зубья ремня | Открыть переднюю крышку привода ГРМ и проверить. | Заменить ремень ГРМ |
| Нарушены фазы газораспределения | Проверить метки на шкивах коленвала и распредвала. | Установить правильное расположение валов |
| Неисправность ЭБУ (мозги), его цепей, датчика положения коленвала или температуры охлаждающей жидкости | Проверить поступление +12В на ЭБУ, цепь датчиков, отсутствие повреждения самих датчиков. | Заменить ЭБУ, датчики. |
| Неисправен регулятор холостого хода (РХХ) или его цепи | Проверить регулятор холостого хода. При запуске двигателя слегка нажмите на педаль газа. Если двигатель заводится и глохнет при отпускании педали газа, значит датчик неисправен. | Заменить датчик |
| Перегорел предохранитель или неисправно главное реле системы управления | Проверить предохранитель и реле. | Устранить причину перегорания предохранителя. Заменить предохранитель и реле |
| Перегорел предохранитель, реле топливного насоса. Неисправна цепь, реле или насос. | При включении зажигания нет звука работы насоса. Проверить предохранитель. Подать напряжение на насос от АКБ. | Зачистить контакты, заменить неисправные цепи, заменить предохранитель, насос и реле. |
| Топливный фильтр загрязнен, замерзла вода в топливной магистрали, топливопровод поврежден | Проверить давление в топливной рампе и состояние топливопроводов. | Заменить фильтр, продуть или заменить топливопроводы. |
| В топливной рампе недостаточное давление | Проверить давление в топливной рампе, сетчатый фильтр насоса и состояние топливопроводов. | Очистить фильтр. Заменить насос, регулятор давления топлива |
| Неисправны форсунки или цепи их питания | Проверить обмотки форсунок омметром. Проверить цепи на обрывы. | Заменить форсунки, заменить цепи |
| Подсос воздуха во впускной тракт | Осмотреть стыки и посадки шлангов, хомуты. На время пуска отключить вакуумный усилитель тормозов и заглушите штуцер ресивера. | Устранить подсос воздуха, вакуумный усилитель заменить |
Неисправности стартера
Стартер – это электромеханическое устройство, которое отвечает за запуск двигателя автомобиля. Если вы столкнулись с проблемой, когда стартер не крутит, и вы слышите щелчок реле Приора, причиной могут быть следующие неисправности:
- Износ щеток стартера. Щетки – это части стартера, которые контактируют с коммутатором и передают электрический ток. При износе щеток они могут не создавать достаточного контакта с коммутатором, что приводит к неполадкам в работе стартера.
- Неисправность редуктора стартера. Редуктор – это механизм, который передает вращательное движение от стартера к двигателю. В случае поломки редуктора, стартер не сможет повернуть двигатель и не будет крутиться.
- Слабый контакт реле Приора. Реле Приора – это электромагнитное устройство, которое управляет работой стартера. Если реле Приора имеет слабый контакт, то возникают проблемы с передачей электрического тока, и стартер может не крутиться.
- Поломка цепи питания стартера. Возможна поломка проводов, соединяющих батарею, реле Приора и стартер. Если цепь питания прерывается, то стартер не получает электрического тока для работы.
Для устранения проблемы с неисправностями стартера рекомендуется обратиться к специалистам автосервиса. Они проведут диагностику стартера, определят причину неисправности и произведут ремонт или замену необходимых деталей.
Если не крутится стартер
Это отдельный класс поломок, который может возникнуть при:
- полном отсутствии напряжения, подаваемого на стартер – полностью разряжен аккумулятор или серьезно загрязнены его клеммы;
- клине двигателя или навесных агрегатов;
- неисправности самого стартера (повреждена шестерня его привода либо зубья венца маховика, имеет место обрыв или замыкание в обмотке его якоря, поломка тягового реле).
В любой из ситуаций рекомендуется незамедлительный ремонт автомобиля, даже если после нескольких неудачных попыток запуск двигателя все же был произведен – ведь подобные проблемы вовсе не исключены в будущем.
Тем более обратиться в СТО необходимо, если самостоятельная проверка не помогла выявить первопричину неисправности – в автомастерской проведут тщательную и полную диагностику не только системы зажигания, но и всех других узлов автомобиля.
