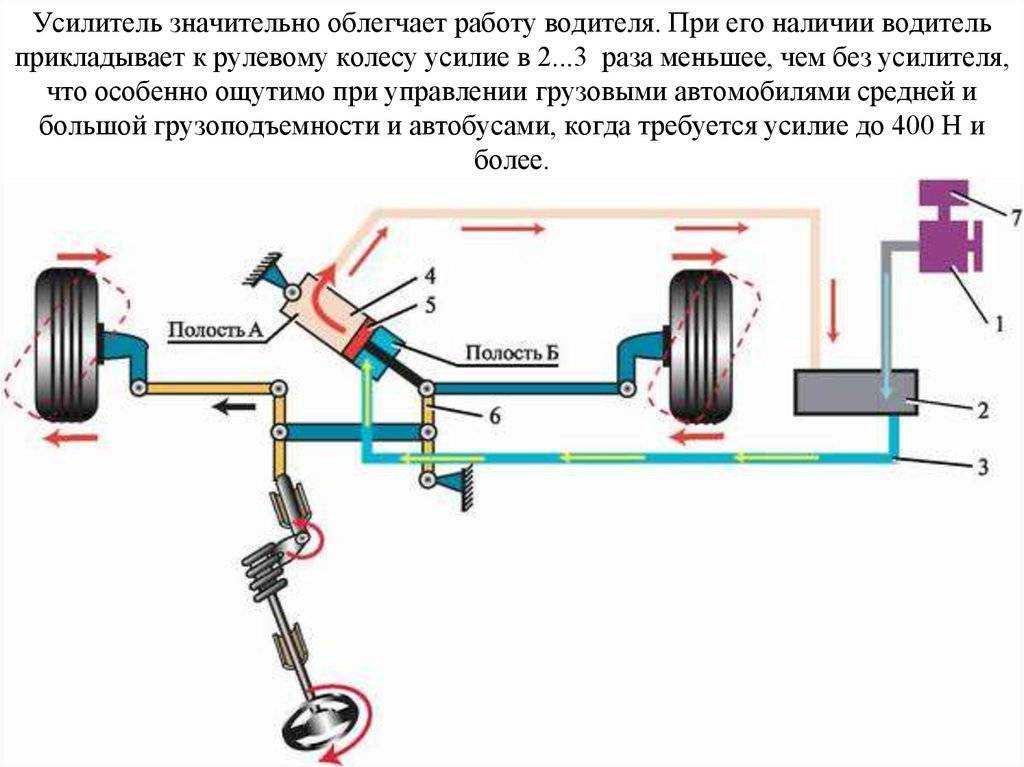

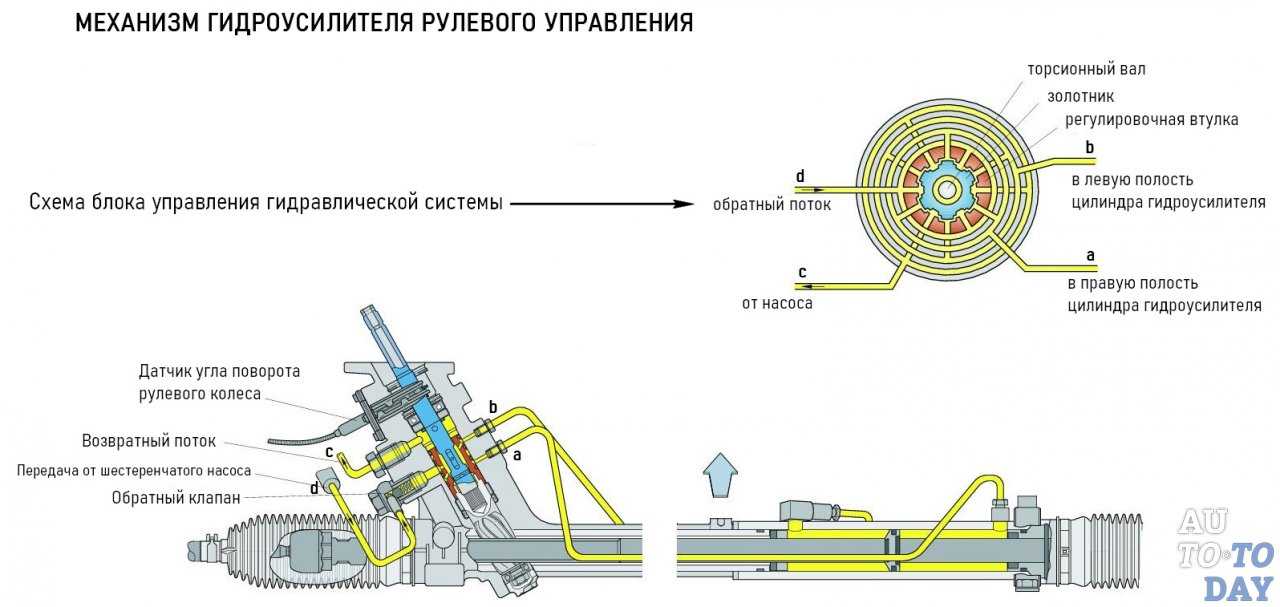

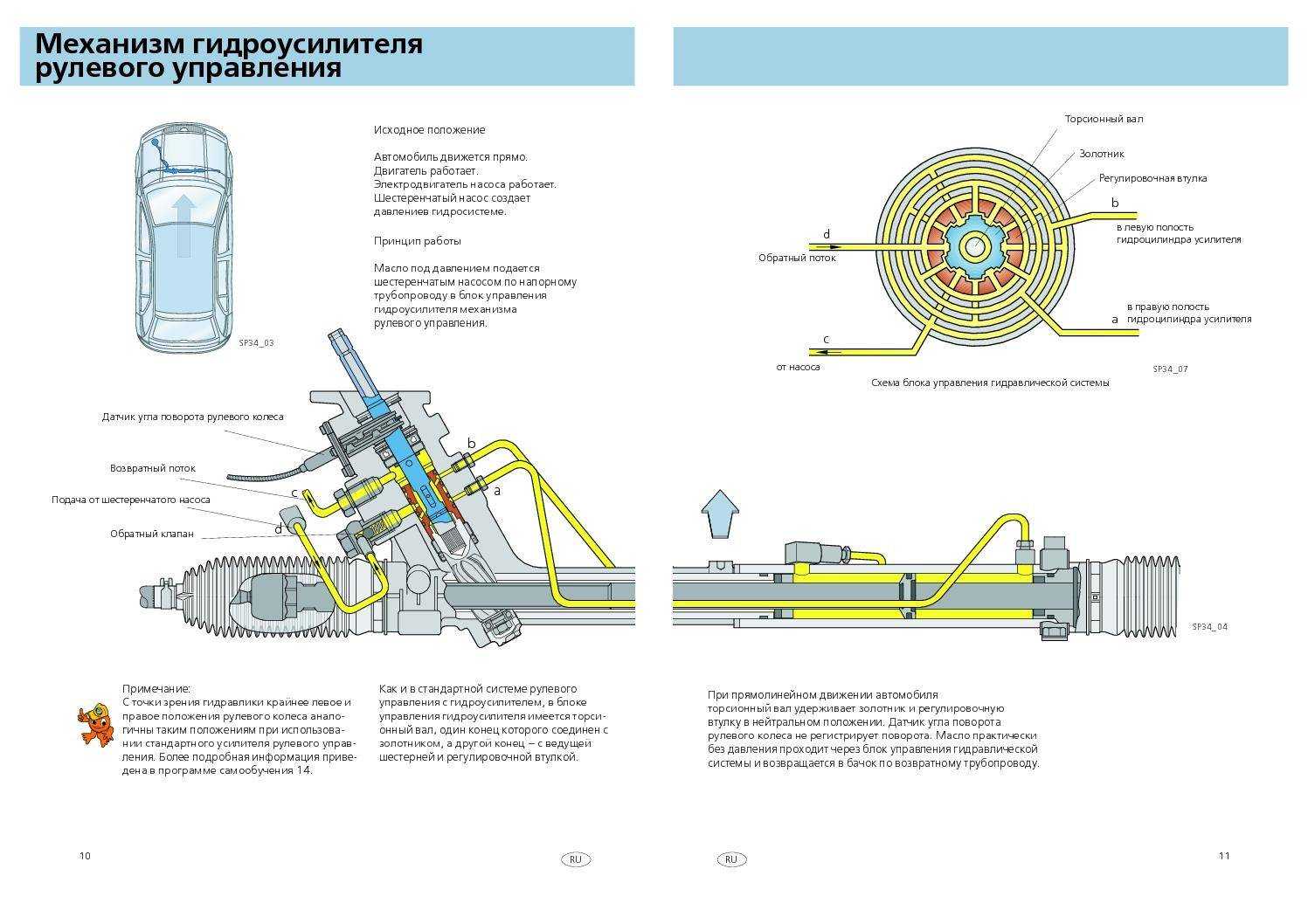

Гидроусилитель руля: принцип работы

Установка и настройка гидроусилителя руля

Установка гидроусилителя руля – это процесс, который требует точности и соблюдения определенных этапов. Чтобы обеспечить корректную работу гидроусилителя руля, необходимо следовать инструкциям производителя и учитывать особенности каждой модели автомобиля.

Перед началом установки гидроусилителя руля необходимо выполнить несколько подготовительных действий:

• Отключить аккумулятор автомобиля, чтобы избежать возможных коротких замыканий и повреждений электроники при работе с электрической системой автомобиля.
• Очистить рабочую область от старого гидроусилителя руля и других ненужных деталей, чтобы обеспечить удобство работы и минимизировать вероятность повреждения нового гидроусилителя руля.

После выполнения подготовительных действий можно приступать к установке гидроусилителя руля:

Произвести установку нового гидроусилителя руля на автомобиль, следуя инструкциям производителя и учитывая особенности конкретной модели автомобиля. Обычно это требует снятия и установки рулевой колонки.
Подключить гидроусилитель руля к системе рулевого управления. Обычно это требует подключения шлангов и фиксации их с помощью специальных хомутов.
Отрегулировать усилие гидроусилителя руля в соответствии с предпочтениями водителя. Для этого необходимо найти соответствующий болт или гайку на гидроусилителе руля и изменить их положение в зависимости от требуемого усилия.
Провести тестовую поездку для проверки корректности работы гидроусилителя руля

Во время поездки стоит обратить внимание на плавность и точность реакции руля на повороты.

Важно отметить, что установка и настройка гидроусилителя руля требуют определенных знаний и навыков в области автомобильного сервиса. Если вы не уверены в своих способностях, рекомендуется обратиться к квалифицированному специалисту в автосервисе для выполнения данных работ

Гидравлическое давление в системе ГУР

Гидравлическое давление в системе ГУР

1. После тщательной очистки соединения шланга высокого давления с насосом гидроусилителя, отсоедините шланг от насоса и установите специальное оборудование (датчик давления масла, соединительные патрубки). Затените каждую гайку с соответствующим моментом затяжки.
   • Специальный инструмент:
     • (А) – 09915-77411 (датчик давления масла)
     • (B) – 09915-77420

Будьте аккуратны, не повредите радиатор кондиционера во время выполнения сервисных работ (если оборудован).

1. Проверьте каждое соединение на утечку жидкости и выгоните воздух. См. Процедура развоздушивания системы в этой Главе.

1. При работающем двигателе на холостом ходу, повращайте рулем для прогрева двигателя, пока температура в бачке гидроусилителя не достигнет 50 – 60°С (122 – 140°F).

1. Проверьте обратное давление, измеряя гидравлическое давление на холостом ходу, без воздействия на рулевое колесо. Обратное давление: ниже, чем 1000 кПа (10 кг/см 2 , 142 psi).
2. Если обратное давление выше указанных значений, проверьте регулирующий клапан и гидравлические трубки на засоры.

1. Проверьте разгрузочное давление.
2. Увеличьте обороты двигателя до 1500 мин -1 . Постепенно закрывайте клапан, наблюдая за увеличением давления на манометре и оцените разгрузочное давление (максимальное гидравлическое давление).
   • Разгрузочное давление:
     • 6200 – 7000 кПа
     • (62 – 70 кг/см 2 , 882 – 995 psi) – для двигателя G16
     • 6700 – 7500 кПа
     • (67 – 75 кг/см 2 , 953 – 1067 psi) – для двигателя J20
     • 7050 – 7850 кПа
3. Если давление выше указанного, то возможна неисправность обратного клапана.
4. Если давление ниже указанного, то возможна неисправность насоса гидроусилителя или заедание пружины обратного клапана.

Не перекрывайте клапан манометра дольше чем на 10 секунд.

1. Затем откройте клапан манометра полностью и увеличьте обороты до 1500 мин -1 . Затем полностью выверните руль влево или вправо и оцените разгрузочное давление.
   • Разгрузочное давление:
     • 6200 – 7000 кПа.
     • (62 – 70 кг/см 2 , 882 – 995 psi) – для двигателя G16
     • 6700 – 7500 кПа
     • (67 – 75 кг/см 2 , 953 – 1067 psi) – для двигателя J20
     • 7050 – 7850 кПа
2. Если давление выше указанного, то возможна неисправность обратного клапана.
3. Если давление ниже указанного, то возможна неисправность рулевой рейки. Замените рулевую рейку.

Никогда не задерживайте рулевое колесо в крайнем положении более чем на 10 секунд.

Плюсы и минусы гидроусилителя руля

Нет никаких сомнений в том, что достоинств у системы гидроусиления рулевого управления гораздо больше, чем недостатков. Иначе ГУР не завоевал бы такой всеобщей популярности: ведь им в наше время оснащается абсолютное большинство новых машин всех ведущих автопроизводителей.

Надёжность

Гидравлическая система усиления руля очень надёжна. Она испытана многолетней практикой на различных видах автомашин и показывает практически безупречную безотказность.

Гидравлический усилитель руля обладает способностью развивать серьёзную мощность и преодолевать значительное сопротивление силе трения со стороны колёс. Поэтому применять его есть возможность на автомобилях любой грузоподъёмности и габаритных размеров.

Комфорт

Комфорт в управлении автомобилем для водителя – основная характерная черта и главный плюс рулевого гидроусилителя. ГУР, собственно, и создавался именно с такой целью – значительно облегчить человеку процесс управления автомобилем, избавить его от необходимости прилагать мышечные усилия при оборотах рулевого колеса.

Быстрое реагирование

Так как рулевое колесо вращается с ГУРом гораздо легче, чем без него, и оборотов «баранки» требуется меньше, у водителя появляется возможность живее и оперативнее реагировать на любые быстрые изменения в дорожной ситуации.

Лучшая точность и острота управляемости

Возможности, которые предоставляет использование гидравлического усилителя, дают дополнительный бонус всем производителям автомобилей. Так как ГУР фактически выполняет вместо водителя его физическую работу, в конструкции машин появилась возможность применять рулевые механизмы с меньшим передаточным отношением.

Среди недостатков гидравлического усилителя руля, отмечаются следующие его свойства.

Чтобы не спровоцировать поломку ГУРа, рулевое колесо нельзя надолго задерживать в крайнем правом или левом положении. В особенности – на повышенных оборотах двигателя. В этом случае, из-за образования критически сильного давления, масло может выдавить сальники и вытечь.

Устройство привода гидронасоса выполнено таким образом, что он функционирует безостановочно вместе с двигателем авто. Из-за этого насос изнашивается быстрее и отнимает часть энергии мотора, пусть незначительно, но всё же увеличивая расход горючего.

Все элементы системы гидроусилителя руля нуждаются в периодическом обслуживании, а также требуется следить за уровнем гидравлической жидкости в его расширительном бачке.

ГУРы на автомобилях эконом-класса и машинах бюджетных ценовых категорий при передвижении на больших скоростях делают рулевые колёса малоинформативными. Только в дорогих автомашинах реализовано особенное устройство насоса гидроусилителя руля, которое позволяет снижать давление масла в системе при повышении оборотов силового агрегата. Руль при этом как бы «наливается» некоторой тяжестью, и ощущение «пустоты» при управлении машиной на значительных скоростях не возникает.

Полное руководство по выбору гидроусилителя руля

Выбор гидроусилителя руля зависит от ряда факторов, включая тип автомобиля, его массу, тип установленной системы рулевого управления и предпочтения водителя. Оптимальный выбор гидроусилителя руля играет важную роль в обеспечении комфортного и безопасного управления автомобилем.

Для начала необходимо определить тип гидроусилителя руля, который подходит для вашего автомобиля. Существует два основных типа гидроусилителей руля – гидравлический и электрогидравлический.

Гидравлический гидроусилитель руля работает с помощью гидравлической системы, которая использует жидкость для передачи силы от насоса к цилиндру, расположенному на рулевом валу. Этот тип гидроусилителя руля широко применяется в различных автомобилях и отличается надежностью и долговечностью.

Электрогидравлический гидроусилитель руля также использует гидравлическую систему, но в отличие от гидравлического гидроусилителя руля, работает с помощью электронасоса. Этот тип гидроусилителя руля обладает высокой энергоэффективностью и позволяет регулировать уровень усилия, в зависимости от скорости автомобиля.

Кроме типа гидроусилителя руля, необходимо также учитывать другие факторы при выборе. Одним из них является производительность гидроусилителя руля, которая определяется его максимальным давлением и расходом жидкости. Максимальное давление представляет собой максимальную силу, которую способен создать гидроусилитель руля, а расход жидкости – количество жидкости, которое гидроусилитель руля потребляет для своей работы.

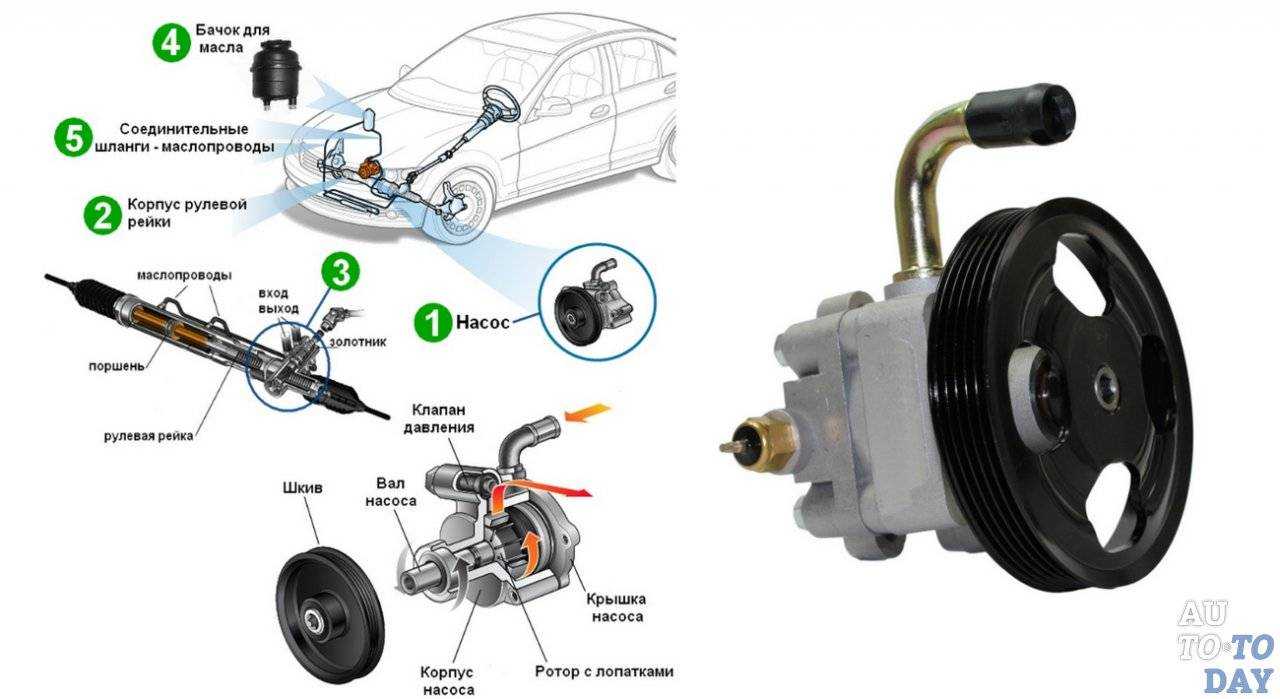

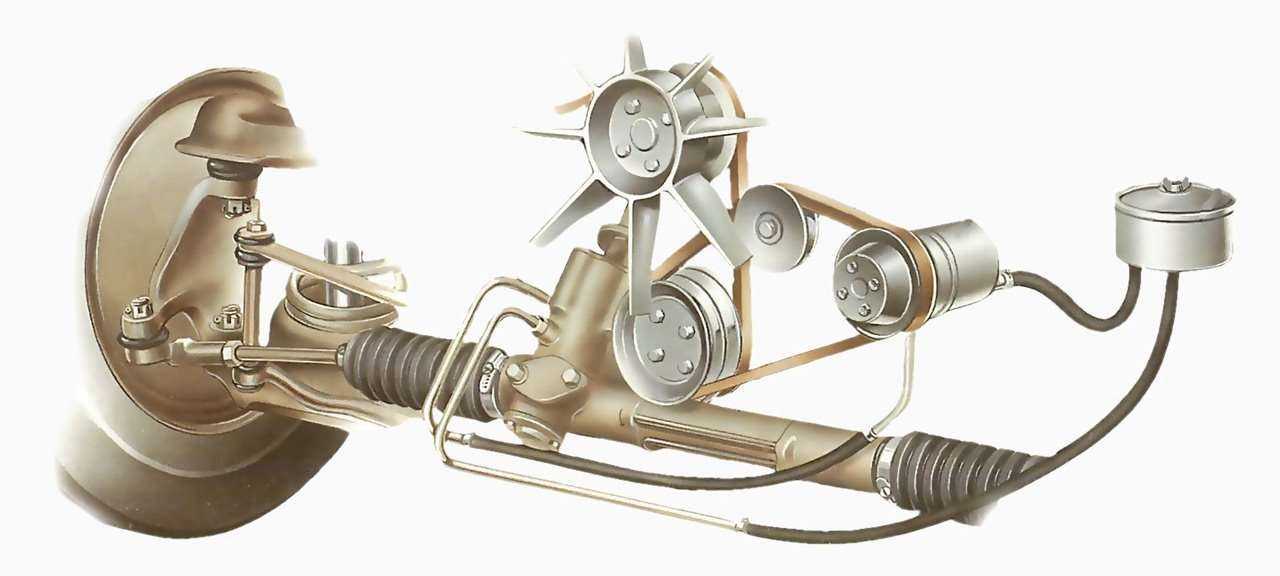

Также следует учитывать компоненты гидроусилителя руля, включая насос, цилиндр, клапаны и рулевую колонку. Качество и надежность этих компонентов имеют прямое влияние на работу гидроусилителя руля, поэтому необходимо выбирать комплектующие хорошего качества.

Не менее важный фактор выбора гидроусилителя руля – это его совместимость с автомобилем. При выборе гидроусилителя руля необходимо учитывать марку и модель автомобиля, чтобы обеспечить полную совместимость и правильное подключение.

Окончательный выбор гидроусилителя руля также зависит от предпочтений водителя и его особенностей управления. Некоторым водителям может нужна большая сила, а другим – меньше. Поэтому стоит выбирать гидроусилитель руля, который наиболее удовлетворяет вашим потребностям.

В итоге, выбор гидроусилителя руля – это сложный процесс, который требует учета множества факторов. Хорошо выбранный гидроусилитель руля обеспечит комфортное и безопасное управление автомобилем, а неправильный выбор может привести к некачественной работе системы рулевого управления. Если у вас возникают сомнения, лучше проконсультироваться с профессионалами или специалистами в данной области.

Типы гидроусилителей руля	Преимущества	Недостатки
Гидравлический гидроусилитель руля	Надежность, долговечность	Высокая стоимость, потребление энергии
Электрогидравлический гидроусилитель руля	Высокая энергоэффективность, регулируемое усилие	Более сложная конструкция, высокая стоимость

Значение давления в бачке гур

Оптимальное давление в бачке ГУР должно быть в пределах рекомендованного значения, которое указано в руководстве по эксплуатации автомобиля

Обычно это давление составляет 10-12 бар, но важно учитывать обозначения конкретного производителя, так как они могут незначительно отличаться

Если давление в бачке ГУР слишком низкое, это может указывать на утечку гидроусилителя руля или слишком малое количество рабочей жидкости. В таком случае необходимо проверить систему на наличие утечек и добавить необходимое количество жидкости.

С другой стороны, если давление в бачке ГУР слишком высокое, это может указывать на неправильную работу насоса или другие неисправности в системе. В этом случае рекомендуется обратиться к квалифицированному специалисту для диагностики и устранения проблемы.

Важно отметить, что контроль давления в бачке ГУР следует проводить регулярно, особенно при замене рабочей жидкости или появлении подозрительных признаков работы системы. Это позволит своевременно заметить возможные неисправности и избежать серьезных поломок автомобиля

В заключение, знание значения давления в бачке ГУР и его правильное контролирование являются важными моментами в техническом обслуживании автомобиля. Следование рекомендациям производителя и своевременное устранение неисправностей помогут поддерживать надежную и безопасную работу системы гидроусилителя руля.

Важность профессионального технического обслуживания гидроусилителя и рекомендации специалистов

Однако, как и любая другая часть автомобиля, гидроусилитель требует регулярного технического обслуживания, чтобы сохранять свои функциональные возможности и обеспечивать безопасность водителя и пассажиров.

Во время профессионального технического обслуживания гидроусилителя специалисты осуществляют проверку и регулировку давления в бачке ГУР. Давление в бачке ГУР является важным показателем, которое должно быть на определенном уровне для нормального функционирования гидроусилителя. Специалисты знают необходимые нормы давления и могут рекомендовать соответствующую настройку.

Правильное давление в бачке ГУР обеспечивает эффективную работу гидроусилителя и позволяет водителю наслаждаться комфортным управлением автомобилем. Ошибочное или слишком высокое давление может привести к нестабильности рулевого управления или даже к поломке гидроусилителя, что может представлять угрозу для безопасности при движении.

Поэтому, регулярное обслуживание гидроусилителя рекомендуется проводить у специалистов, которые имеют опыт и знания в данной области. Они смогут верифицировать давление в бачке ГУР и произвести необходимые настройки или ремонт.

Кроме того, желательно соблюдать рекомендации производителя автомобиля по частоте технического обслуживания гидроусилителя. Одной из таких рекомендаций может быть замена масла в системе гидроусилителя через определенные интервалы времени.

Забота о гидроусилителе и его регулярное техническое обслуживание позволяют продлить срок его службы и сохранить высокую эффективность работы рулевого управления автомобилем.

Вывод: Важно профессионально обслуживать гидроусилитель руля для его надежной работы и обеспечения безопасности на дороге. Поэтому, рекомендуется доверить техническое обслуживание гидроусилителя специалистам, которые имеют опыт и знания в данной области

Гидроусилитель руля, современная концепция

• уменьшает усилия необходимые для поворота рулевого колеса;
• обеспечивает необходимую траекторию поворота без изменений;
• улучшает маневренность автомобиля;
• полная обратная связь — водитель «чувствует» дорогу;
• смягчает отдачу от ударов, вызванных наездом колес на неровности и выбоины на дороге;
• меняет «чувствительность» руля в зависимости от скорости движения;
• повышает безопасность движения в случае разрыва шин передних колес (блокирует самопроизвольный поворот);
• при отказе системы остается возможность управлять автомобилем.

Имя изобретателя гидравлического усилителя руля точно не известно. Первые упоминания о подобной системе датируются 1876 годом, когда некий Фитц (Fitts), применил его на своем паровом автомобиле: слишком тяжелая машина плохо слушалась руля. Запатентовал гидроусилитель руля американец Роберт Твайфорд в 1900 году, в 1903 году его применили на серийном грузовике. В первой половине ХХ века гидроусилитель руля применялся редко и только на тяжелых машинах: грузовиках и бронеавтомобилях в виду своей дороговизны. Только в 50-е годы гидроусилитель руля стал массово применяться в серийных легковых автомобилях.

Механизм поворота руля и его влияние на работу рулевой колонки

Механизм поворота руля является главной составляющей рулевой колонки автомобиля. Он отвечает за передачу управляющего воздействия со стороны водителя на передние колеса.

Главным компонентом механизма поворота руля является рулевая рейка, которая взаимодействует с рулевыми тягами и рулевыми наконечниками. При повороте рулевого колеса водитель изменяет положение рулевой рейки, что приводит к повороту передних колес автомобиля.

Основной задачей механизма поворота руля является обеспечение плавного и точного управления движением автомобиля. Для этого он должен быть надежным, прочным и достаточно чувствительным к малейшим изменениям положения рулевого колеса.

Важным аспектом работы механизма поворота руля является передаточное отношение. Оно определяет соотношение между движением рулевого колеса и углом поворота передних колес. Чем меньше передаточное отношение, тем больше усилия требуется от водителя для поворота колес. В то же время, меньшее передаточное отношение обеспечивает более точное управление автомобилем.

Механизм поворота руля также влияет на рулевую чувствительность автомобиля. Различные автомобили имеют разную степень чувствительности рулевого управления, которая определяется конструкцией механизма поворота руля. Некоторые автомобили обладают более непосредственным и отзывчивым рулевым управлением, в то время как другие могут быть более устойчивыми и требовать больших усилий для поворота рулевого колеса.

Кроме того, механизм поворота руля должен быть достаточно прочным и надежным, чтобы выдерживать большое количество поворотов и воздействий при ежедневной эксплуатации автомобиля. Прочность и надежность этого механизма важны для безопасности и комфорта водителя и пассажиров.

В целом, механизм поворота руля является основным элементом рулевой колонки автомобиля, который отвечает за передачу управляющего воздействия водителя на передние колеса. Работоспособность и характеристики этого механизма существенно влияют на управляемость и безопасность автомобиля.

Техническое обслуживание и ремонт гидроусилителя руля

Гидроусилитель руля представляет собой важный узел автомобиля, который обеспечивает усиление управляемости и поворачиваемости колес. Для обеспечения надлежащей работы гидроусилителя руля необходимо регулярно проводить техническое обслуживание и, при необходимости, ремонт.

Вот несколько рекомендаций по техническому обслуживанию гидроусилителя руля:

• Проверяйте уровень гидравлической жидкости в бачке гидроусилителя руля. Если уровень ниже рекомендованного, добавьте жидкость соответствующего типа и марки. При этом рекомендуется использовать жидкость, рекомендованную производителем автомобиля.
• Проверяйте состояние ремней привода гидроусилителя руля. Убедитесь, что они натянуты правильно и не имеют никаких повреждений. При необходимости, замените поврежденные ремни.
• Проверяйте состояние шлангов и соединительных элементов гидроусилителя руля. Убедитесь, что они не имеют трещин, изломов или утечек гидравлической жидкости. При обнаружении повреждений, замените испорченные детали.

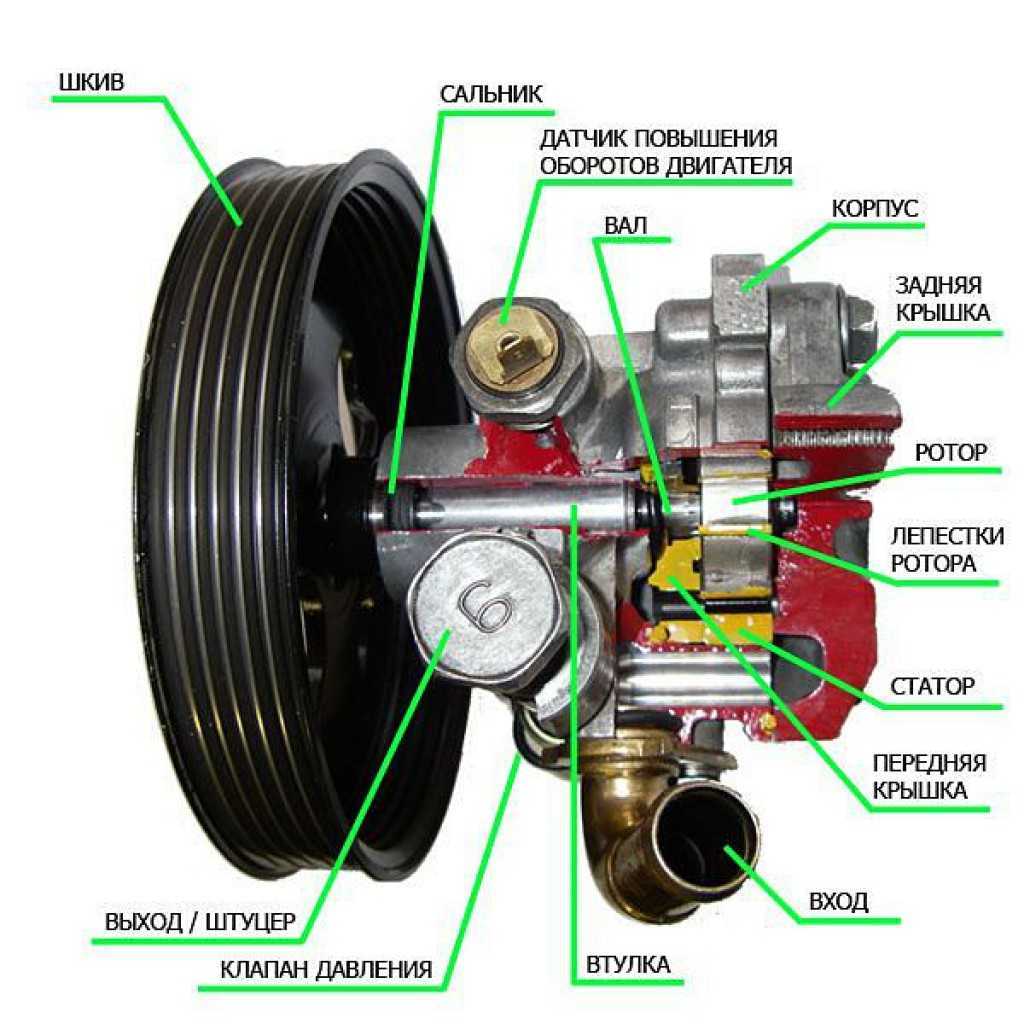

• Проверяйте состояние насоса гидроусилителя руля. Убедитесь, что он работает без шумов и не имеет утечек. При обнаружении неисправностей, требуется ремонт или замена насоса.

При проведении ремонта гидроусилителя руля рекомендуется обратиться к специалисту или сервисному центру. Он проведет диагностику и определит точную причину неисправности. В зависимости от обнаруженной неисправности, могут потребоваться различные виды ремонта, такие как замена уплотнительных колец, ремонт или замена насоса, замена шлангов и т.д.

Важно помнить, что неправильный ремонт гидроусилителя руля может привести к аварийным ситуациям на дороге. Поэтому в случае неисправности рекомендуется обратиться за помощью к профессионалам

Основные принципы передачи руля

Передача руля в автомобиле является важным механизмом, который позволяет водителю управлять направлением движения транспортного средства. Существуют несколько основных принципов передачи руля, которые необходимо учитывать при вождении.

• Принцип пропорциональности: для поворотов рулем необходимо прикладывать силу, которая пропорциональна необходимому углу поворота. Чем больше требуется повернуть колеса, тем больше усилия должен приложить водитель.
• Принцип согласованности: во время поворота рулем необходимо согласованно вращать оба колеса в одном направлении. Это позволяет автомобилю изменить свое направление без потери устойчивости.
• Принцип обратной связи: при повороте рулем водитель должен получать обратную связь от автомобиля, чтобы контролировать процесс движения. Это может быть ощущение сопротивления при повороте, изменение звука или вибрации.
• Принцип плавности: передача руля должна осуществляться плавно и без рывков. Водитель должен умело управлять рулевым колесом, чтобы избежать резких движений, которые могут влиять на устойчивость автомобиля.

Важно помнить, что передача руля в автомобиле требует внимания и навыков водителя. Соблюдение указанных принципов позволяет более безопасно и эффективно управлять автомобилем, обеспечивая его стабильность и устойчивость во время движения

Как измерить давление в гидроусилителе руля

Измерение давления в гидроусилителе руля может быть важной задачей для определения его работоспособности и настройки. Для выполнения этой задачи вам потребуются определенные инструменты и знания

В этом разделе мы подробно расскажем о методах измерения давления в гидроусилителе руля.

Шаг 1: Подготовка оснастки

Перед измерением давления в гидроусилителе руля необходимо подготовить несколько инструментов. Вам понадобятся: давлемер, штуцер или переходник для подключения давлемера к гидроусилителю руля и ключи для закручивания штуцера.

Шаг 2: Подключение давлемера

Определите место, куда будет подключаться давле

Виды гидроусилителей руля

Гидроусилитель руля — это устройство, которое помогает водителю маневрировать автомобилем, снижая усилие, необходимое для поворота рулевого колеса. Существует несколько видов гидроусилителей руля:

• Гидравлический гидроусилитель руля — самый распространенный тип гидроусилителя. Он использует силу жидкости, передаваемую от насоса к подводимым камерам, чтобы помочь водителю в поворотах. Гидроусилитель обеспечивает плавность и точность рулевого управления.
• Электрогидравлический гидроусилитель руля — сочетает в себе преимущества гидравлического и электрического гидроусилителей. Он использует электрическую энергию для управления гидравлическим усилителем, что делает его более эффективным и экономичным.

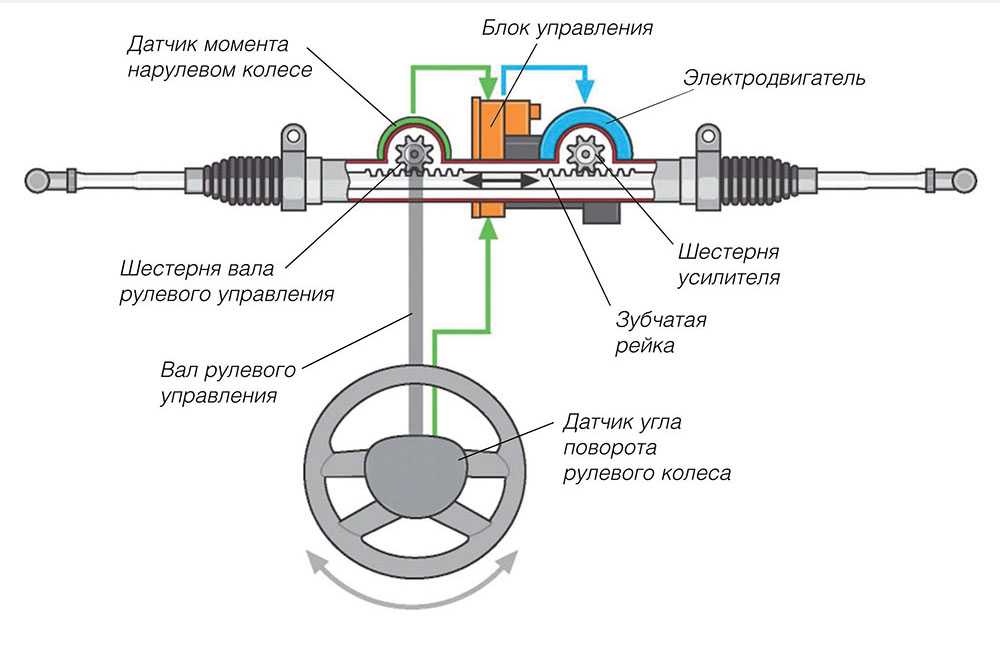

• Электронный гидроусилитель руля — самый новый тип гидроусилителя руля. Вместо применения гидравлической или электрогидравлической системы, электронный гидроусилитель использует солнечные панели или аккумуляторы для запитывания системы. Это делает его более экологически чистым, но требует наличия электроэнергии для работы.

Каждый из видов гидроусилителей руля имеет свои преимущества и недостатки, и выбор определенного типа зависит от конкретных требований и предпочтений водителя.

Как измерить давление в бачке гидроусилителя? Секреты проверки гидравлической системы.

Для измерения давления в бачке гидроусилителя потребуется специальное оборудование – манометр

Важно убедиться, что манометр имеет достаточную точность и диапазон измерения для работы с гидравлической системой вашего автомобиля. Прежде чем приступить к измерению, необходимо также убедиться в правильном подключении манометра и отсутствии утечек в системе

Для проведения измерения процесс выполняется следующим образом:

Шаг
Описание
Шаг 1
Установите манометр на специальный порт, предназначенный для измерения давления в бачке гидроусилителя.
Шаг 2
Запустите двигатель автомобиля и дайте ему поработать несколько минут для достижения нормальной рабочей температуры.
Шаг 3
Плавно поворачивайте рулевое колесо в обе стороны, чтобы дать системе гидроусилителя возможность нормально работать и разогреться.
Шаг 4
Остановите двигатель и снимите любые покрытия, которые могут мешать доступу к бачку гидроусилителя.
Шаг 5
Подключите манометр к порту измерения и осторожно снимите пробку с бачка гидроусилителя. Установите манометр на пробку, чтобы получить точное измерение давления.
Шаг 6
Запустите двигатель и дайте ему поработать несколько минут

Внимательно следите за показаниями манометра, не допуская превышения допустимого значения.
Шаг 7
После проверки давления в бачке гидроусилителя, убедитесь, что система гидравлического усилителя функционирует нормально, реагируя на повороты рулевого колеса без задержек или шумов.

Проверка гидравлической системы и измерение давления в бачке гидроусилителя являются важной частью обслуживания автомобиля. Регулярная проверка и поддержание оптимального давления позволят поддерживать нормальную работу системы, а также улучшить управляемость автомобилем и безопасность на дороге

Способы регулировки давления в гидроусилителе руля

Гидроусилитель руля является одним из важных элементов автомобиля, обеспечивающим комфортное управление и повышенную безопасность вождения. Он использует гидравлическую систему для усиления усилия, который водитель прикладывает к рулевому колесу.

В зависимости от марки и модели автомобиля, давление в гидроусилителе руля может быть разным. Однако, в большинстве случаев, некоторые производители предоставляют возможность регулировки этого давления, чтобы адаптировать его под индивидуальные предпочтения и условия эксплуатации.

Существует несколько способов регулировки давления в гидроусилителе руля:

Регулятор давления — некоторые гидроусилители руля оснащены встроенным регулятором давления, который позволяет водителю изменять его уровень. Обычно этот регулятор находится на самом гидроусилителе или на рулевой колонке. С помощью специального инструмента или ключа можно поворачивать регулятор влево или вправо для увеличения или уменьшения давления

Важно помнить, что при изменении давления необходимо тщательно проверить управляемость и реакцию автомобиля на повороты.
Замена регулятора давления — в случае отсутствия встроенного регулятора давления, можно установить отдельный регулятор. Такой регулятор монтируется в гидравлическую систему и позволяет контролировать давление по своему усмотрению

Для установки необходимо обратиться к квалифицированному автомастеру, который произведет правильную установку регулятора и подстроит его под требуемое давление.
Замена гидроусилителя руля — в некоторых случаях, если он не оснащен регулятором давления и управление автомобилем становится неудобным, может потребоваться замена самого гидроусилителя. В этом случае рекомендуется обратиться к специалистам и выбрать гидроусилитель с регулируемым давлением.

Безопасность вождения и комфортность управления автомобилем неразрывно связаны с работой гидроусилителя руля. Регулировка давления позволяет удовлетворить индивидуальные требования и предпочтения водителя, а также улучшить характеристики автомобиля в зависимости от условий эксплуатации.
