Электрическое напряжение цепи

Электрическое напряжение в цепях постоянного, переменного и трехфазного тока

Определение 2

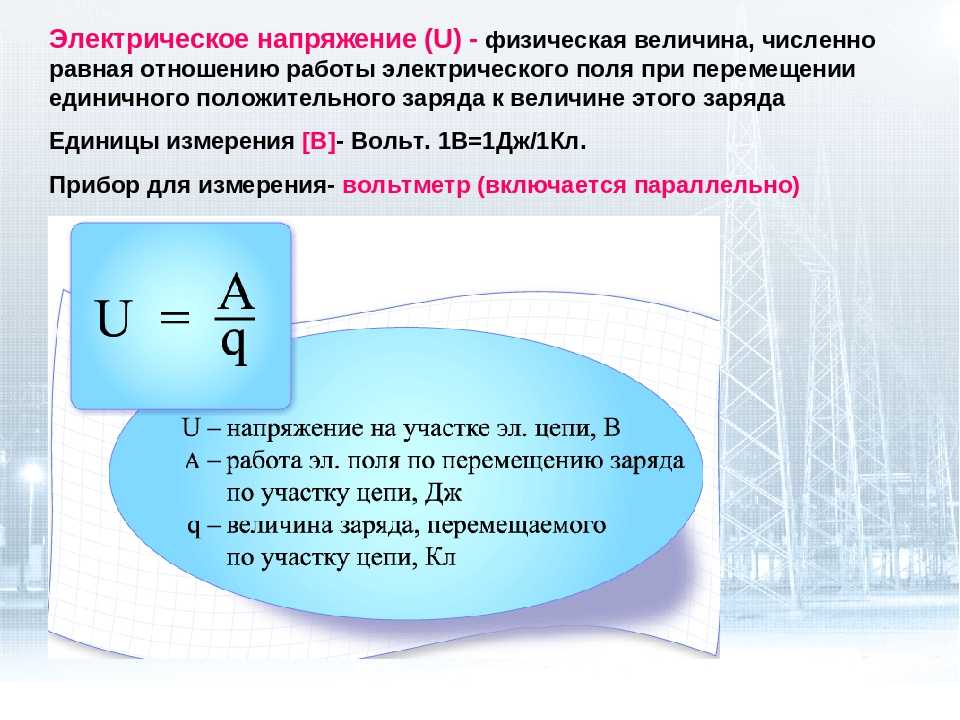

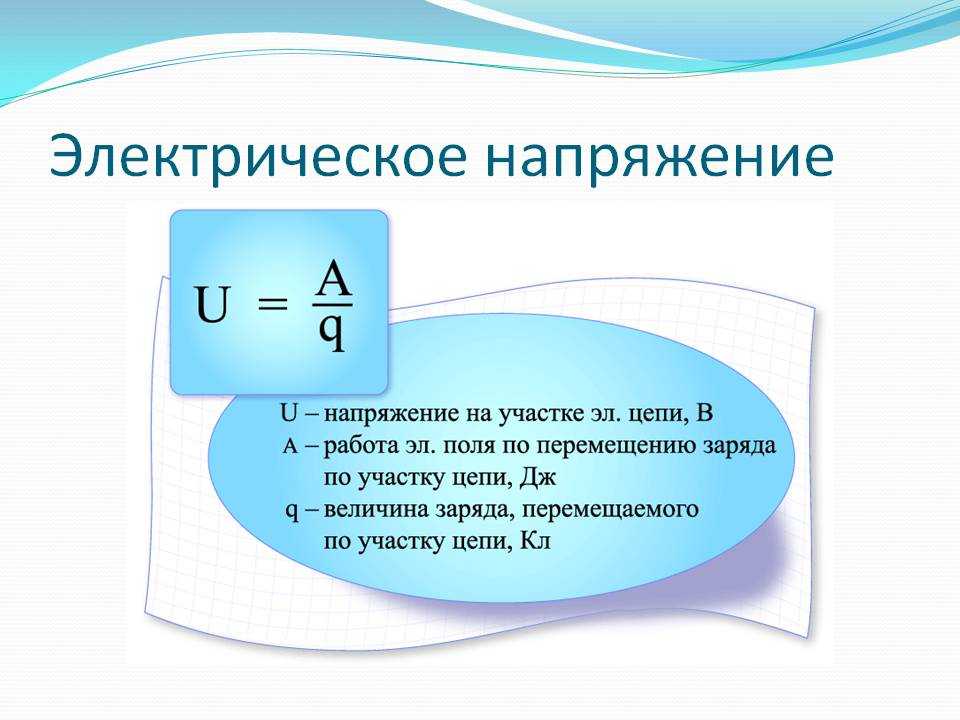

Напряжением в цепи постоянного тока на участке между точками A и B считается совершаемая электрическим полем работа в момент переноса пробного положительного заряда из первой точки во вторую.

При описании цепей переменного тока используют такие виды напряжений: мгновенное, амплитудное, среднее, среднеквадратичное.

Мгновенное напряжение представляет разность потенциалов двух точек, которая была измерена в конкретный момент времени. Данный вид напряжения будет зависеть от времени.

Амплитудным считается максимальное по модулю значение мгновенного напряжения, взятое за весь период колебаний:

$U_M=\max(u(t))$

В цепях трехфазного тока существует напряжение фазного и линейного типа. Под фазным понимается среднеквадратичное значение напряжения на каждой отдельной фазе нагрузки. Линейным считается напряжение между подводящими фазными проводами. Если нагрузка соединяется в треугольник, фазное и линейное напряжение будут равны.

Сила тока

Это еще одна немаловажная характеристика электрического тока.

Сила тока — это физическая величина, показывающая, какой заряд переносится через рассматриваемую площадь поперечного сечения за единицу времени .

\(I = \frac{q}{t}\), гдеI — сила тока (А),q — электрический заряд (Кл), t — время (с).

Единица измерения I — А (ампер) = \(\frac{Кл}{с}\).

Представим, что внутри проводника «бежит» в одном направлении огромное количество заряженных частиц. Так вот, чем больше общий заряд частиц, пробегающих через поперечное сечение проводника за единицу времени, тем больше будет значение силы тока. Это поможет вам запомнить зависимость силы тока (I) от электрического заряда (q).

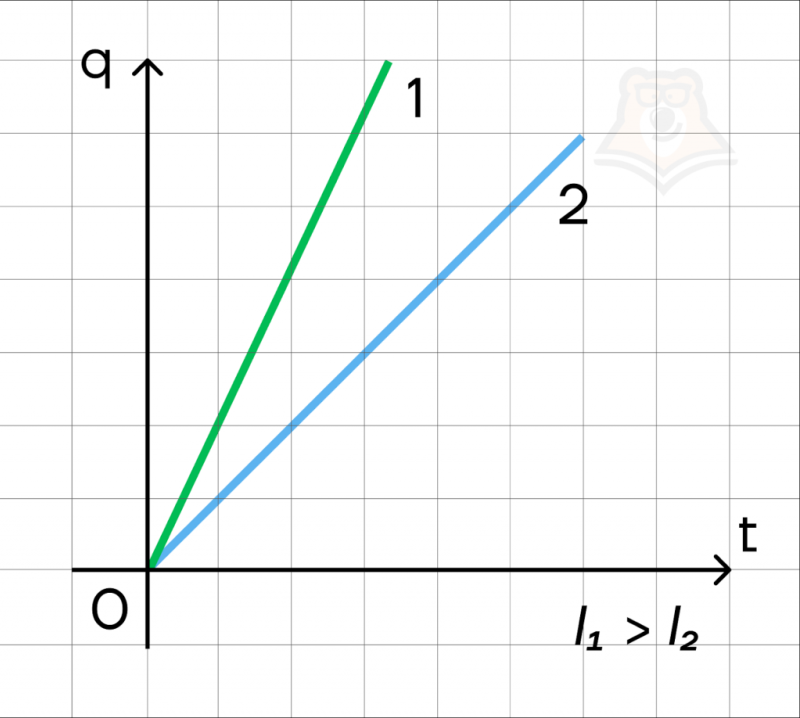

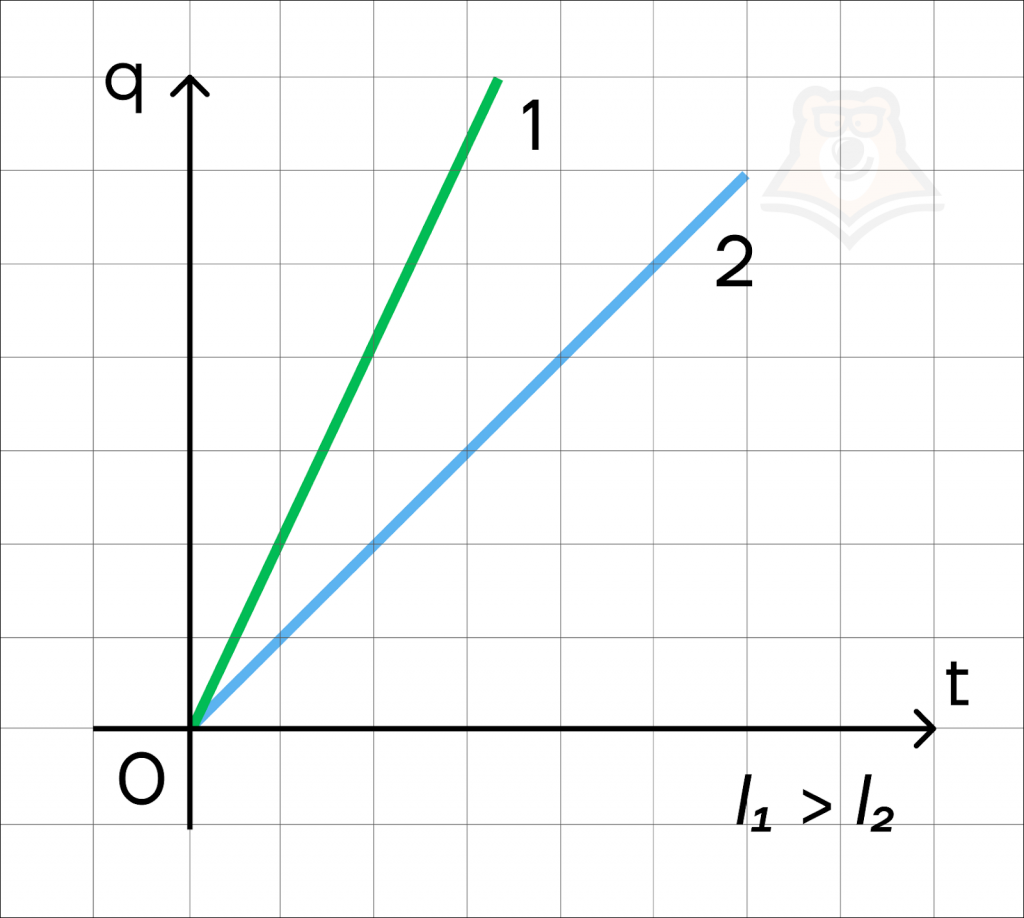

Если сила тока в цепи не изменяется, то величина заряда, прошедшего через поперечное сечение проводника, прямо пропорциональна времени его протекания. В этой зависимости сила тока выступит в роли коэффициента пропорциональности.

Прибор для измерения силы тока — амперметр. Он включается в цепь последовательно. Пример подключения представлен на рисунке:

Направление тока совпадает с направлением движения положительно заряженных частиц.

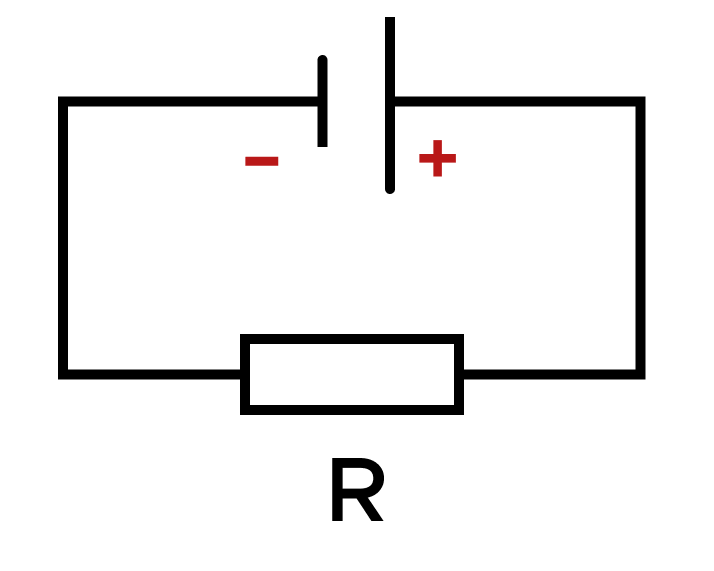

Давайте разберемся, как можно определить направление тока в цепи на примере.Задача. На рисунке изображена электрическая цепь с источником тока и сопротивлением R. Определите направление тока в данной цепи (по часовой стрелке/против часовой стрелки).

Решение:Обратите внимание, «большая» пластина реостата расположена справа (именно она и направляет ток), а «маленькая» слева. Положительно заряженные частицы двигаются от катода к аноду (от положительно заряженной пластинки к отрицательно заряженной), а направление тока всегда совпадает с направлением положительно заряженных частиц

Значит, ток в цепи направлен по часовой стрелке.

Ответ: по часовой стрелке

Основные принципы измерения напряжения в точке А

Измерение напряжения в точке А относительно общей шины – одна из важных операций в электротехнике, которая позволяет определить величину электрического потенциала в данной точке схемы.

Основными принципами измерения напряжения в точке А являются:

1. Выбор точки для измерения: перед началом измерений необходимо определить точку схемы, в которой требуется узнать напряжение относительно общей шины. Это может быть точка соединения двух элементов, контакт с общей шиной или любое другое место, где требуется проверить напряжение.
2. Подключение измерительных приборов: после выбора точки измерения необходимо правильно подключить измерительные приборы к схеме. Для измерения напряжения обычно используются вольтметры, которые подключаются параллельно к исследуемой точке и общей шине.
3. Измерение напряжения: после подключения измерительных приборов можно приступить к самому измерению напряжения. Для получения более точной информации рекомендуется несколько раз повторить измерение и усреднить полученные результаты.

Важно помнить, что при измерении напряжения необходимо соблюдать безопасность и правила эксплуатации измерительных приборов. Необходимо следить за правильностью подключения приборов и обеспечивать хороший контакт схемы с измерительными жилами

В результате выполнения этих принципов, можно получить точную информацию о напряжении в точке А относительно общей шины, что позволит оценить состояние схемы, а также провести необходимые регулировки и настройки.

Соединение резисторов — пример расчета

В качестве примера смешанного соединения резисторов рассмотрим систему распределения электроэнергии и систему заземления в частном доме. Несмотря на то, что данная схема отношения к электронике не имеет, а в качестве резисторов выступают контуры заземления, все же принципы одни и те же. К тому же, вместо того, чтобы рассматривать произвольную цепь, намного интересней и познавательней дополнительно разобраться в вопросах электричества в быту.

На приведенной выше схеме показана система распределения электроэнергии по системе TN-C-S. Слева направо:

• Источник питания U = 220 В (распределительный трансформатор) с глухозаземленной нейтралью R1 = 2 Ом.
• Далее R2 = 4000 Ом — это имитация прикосновения человека к зануленному корпусу, находящемуся в доме с системой заземления TN-C-S.
• R3 = 30 Ом — повторное заземление в доме с системой TN-C-S.
• R4 = 4 Ом — сопротивление контура заземления (система TT) в соседнем доме.

В доме с системой заземления TT смоделирован пробой фазы на корпус при неработающей автоматике отключения питания. Поэтому потенциал через землю направился к нейтрали трансформатора по трем путям (участок параллельного соединения):

• Через заземление 30 Ом соединенное с нейтралью (рабочий нулевой проводник).
• Через землю — пол — человека — зануленный прибор (4000 Ом).
• Через заземление нейтрали трансформатора 2 Ом.

Получаем параллельное соединение резисторов — R1, R2, R3, и последовательное соединение — R4 и группа с параллельным соединением.

Прежде чем переходить к расчету в цепи со смешанным соединением резисторов, отметим, о чем данная симуляция свидетельствует. Нельзя допускать в одной системе распределения электроэнергии наличия различных систем заземления. Так, согласно приведенной модели, при пробое фазы на корпус в системе TT произошел вынос опасного потенциала 70 В на корпус прибора в соседнем доме с системой заземления TN-C-S. Выносимый потенциал будет снижаться, если в цепи с параллельным соединением будет снижаться общее сопротивление.

Рассчитаем, на сколько снизится выносимый потенциал (напряжение), если добавить в участок с параллельным соединением еще 29 домов с системой заземления TN-C-S (сопротивление повторного заземления каждого дома 30 Ом).

Согласно методике расчета в первую очередь определим общее сопротивление на участке с параллельным соединением:

1 / R = 1 / R1 + 1 / R2 + 1 / R3 + 1 / R4 = 1 / 2 + 1 / 4000 + 1 / 30 + 29 / 30 = 1,5 Ом.

R = 1 / 1,5 = 0,67 Ом.

Теперь можно рассмотреть последовательное соединение с резисторами R123(+29 по 30 Ом) = 0,67 Ом и R4 = 4 Ом. R = R123(+29 по 30 Ом) + R4 = 4,67. Зная напряжение, находим силу тока:

I = U / R = 220 / (4 ,67) = 47,1 A.

Зная силу тока, найдем напряжение на участке с параллельным соединением резисторов (где общее сопротивление 0,67 Ом):

U123(+29 по 30 Ом) = R123(+29 по 30 Ом) × I = 0,67 × 47,1 = 31,5 В.

Как видно с добавлением в участок с параллельным соединением 29 дополнительных резисторов с сопротивлением каждого 30 Ом общее сопротивление и напряжение снизились. И, несмотря на то, что ток всей цепи возрос, ток проходящий через человека (R2 = 4000 Ом) значительно снизился за счет снижения напряжения участка цепи. Если посмотреть схему, то изначально через тело человека проходило 17,6 mA. После добавления 29 резисторов это значение снизилось: I2 = U123(+29 по 30 Ом) / R2 = 31,5 / 4000 = 0,0078 A = 7,8 mA.

Подведем итог. При различном соединении резисторов расчет их общих сопротивлений выполняется в соответствии с простыми формулами. И помимо изменения сопротивления в цепи, согласно закону Ома можно проанализировать также такие параметры, как сила тока и напряжение на различных участках.

Формула закона Ома для участка цепи записывается в следующем виде:

• I – сила тока в проводнике ;
• U – электрическое напряжение (разность потенциалов) ;
• R – электрическое сопротивление (или просто сопротивление) проводника .

Исторически сложилось, что сопротивление R в законе Ома для участка цепи считается основной характеристикой проводника, так как зависит исключительно от параметров этого проводника. Необходимо отметить, что закон Ома в упомянутой форме справедлив для металлов и растворов (расплавов) электролитов и только для тех цепей, где нет реального источника тока или источник тока является идеальным. Идеальный источник тока – это такой источник, который не обладает собственным (внутренним) сопротивлением. Подробнее с законом Ома в применении к цепи с источником тока можно познакомится в нашей статье. Условимся считать положительным направлением слева направо (см. рисунок ниже). Тогда напряжение на участке равно разности потенциалов.

φ 1 – потенциал в точке 1 (в начале участка);φ 2 – потенциал в точке 2 (а конце участка).

Если выполняется условие φ 1 > φ 2 , то напряжение U > 0. Следовательно, линии напряженности в проводнике направлены от точки 1 к точке 2, а значит и ток течет в этом направлении. Именно такое направление тока будем считать положительным I > O.

Рассмотрим простейший пример определения сопротивления на участке цепи с помощью закона Ома. В результате эксперимента с электрической цепью амперметр (прибор, который показывает силу тока) показывает, а вольтметр. Необходимо определить сопротивление участка цепи.

По определению закона Ома для участка цепи

Изучая закон Ома для участка цепи в 8 классе школы, учителя часто задают ученикам следующие вопросы, чтобы закрепить пройденный материал:

Между какими величинами Закон Ома для участка цепи устанавливает зависимость?

Правильный ответ: между силой тока , напряжением и сопротивлением .

Отчего кроме напряжения зависит сила тока?

Правильный ответ: От сопротивления

Как зависит сила тока от напряжения проводника?

Правильный ответ: Прямо пропорционально

Как зависит сила тока от сопротивления?

Правильный ответ: обратно пропорционально.

Данные вопросы задают для того, чтобы в 8 классе ученики смогли запомнить закон Ома для участки цепи, определение которого гласит, что сила тока прямо пропорциональна напряжению на концах проводника, если при этом сопротивление проводника не меняется.

Для электрика и электронщика одним из основных законов является Закон Ома. Каждый день работа ставит перед специалистом новые задачи, и зачастую нужно подобрать замену сгоревшему резистору или группе элементов. Электрику часто приходится менять кабеля, чтобы выбрать правильный нужно «прикинуть» ток в нагрузке, так приходится использовать простейшие физические законы и соотношения в повседневной жизни. Значение Закона Ома в электротехники колоссально, к слову большинство дипломных работ электротехнических специальностей рассчитываются на 70-90% по одной формуле.

Пример с обычной водой

Существуют вещества, которые можно отнести одновременно к проводникам и изоляторам. Самый простой пример – обыкновенная вода. Дистиллированная вода является хорошим изолятором, но наличие в ней практически любых примесей делает ее проводником. Особенно это относится к солям различных металлов. При растворении в воде соли диссоциируются на ионы, их наличие – прямой повод для возникновения тока. Чем больше концентрация солей, тем меньшим сопротивлением будет обладать вода.

Зависимость сопротивления воды от содержания солей

Для наглядности можно взять дистиллированную воду для приготовления электролита для автомобильных аккумуляторных батарей. Опустив щупы омметра в воду, можно увидеть, что его показания велики. Добавление всего нескольких кристаллов поваренной соли через некоторое время вызывает резкое уменьшение сопротивления, которое будет тем меньше, чем больше соли перейдет в раствор.

Гидравлическая аналогия

Чтобы легче усвоить законы электрических цепей, можно представить себе аналогию с гидравлической системой, в которой соединение насоса и трубопроводов образует замкнутую систему. Для этого нужны следующие соответствия:

• Источник питания – насос;
• Проводники – трубы;
• Электроток – движение воды.

Без особых усилий становится понятнее, что чем меньше диаметр труб, тем медленнее по ним движется вода. Чем мощнее насос, тем большее количество воды он способен перекачать. При одинаковой мощности насоса уменьшение диаметра труб приведет к снижению потока воды.

Гидравлическая аналогия

Историческая справка

Год открытия Закон Ома — 1826 немецким ученым Георгом Омом. Он эмпирически определил и описал закон о соотношении силы тока, напряжения и типа проводника. Позже выяснилось, что третья составляющая – это не что иное, как сопротивление. Впоследствии этот закон назвали в честь открывателя, но законом дело не ограничилось, его фамилией и назвали физическую величину, как дань уважения его работам.

Величина, в которой измеряют сопротивление, названа в честь Георга Ома. Например, резисторы имеют две основные характеристики: мощность в ваттах и сопротивление – единица измерения в Омах, килоомах, мегаомах и т.д.

Объяснение действующего напряжения

Определение и формула — это хорошо. Но лучше все понять на наглядном примере. Объяснить все можно через мощность. Причем есть сложный для восприятия способ и более простой, который мы и рассмотрим далее.

Нам нужно взять один период синусоиды переменного напряжения, на этом промежутке построить синусоиду переменного тока и проанализировать мощность. Начнем с периода синусоиды переменного напряжения. Здесь же построим синусоиду переменного тока с учетом условной резистивной нагрузки (например, лампочки). По закону Ома сила тока равна напряжению, деленному на сопротивление.

Точные значения в конкретный момент при данном объяснении не принципиальны, поэтому все построения приблизительные. Естественно нужно понимать, что деля напряжение на сопротивление, мы получим синусоиду переменного тока с амплитудой в R раз меньшей, чем у напряжения. R – это значение сопротивления.

Теперь по двум синусоидам строим график мощности по формуле мощность равна силе тока умноженной на напряжение (P = I × U). Так как напряжение и ток имеют общие нулевые точки, то график мощности не будет заходить в отрицательную область. То есть сила тока со знаком «+» и напряжение со знаком «+» дадут мощность со знаком «+», так же как и сила тока со знаком «-» и напряжение со знаком «-» дадут мощность со знаком «+».

Анализируя полученный график можно отметить, что мощность пульсирующая. Она поднимается до максимального значения и падает до нуля, потом опять поднимается и снова падает. Как на эти колебания мощности реагируют электроприборы? Никак. Поскольку частота переменного тока 50 Герц, то эти колебания происходят очень быстро. Электроприборы откликаются не на максимальные и минимальные значения мощности, а на усредненные. То есть берется максимальное значение мощности и делится на два. Это значение называется действующим и находится по следующей формуле:

Pд = (Imax × Umax) / 2, где Pд — мощность действующая, Imax — сила тока максимальная, Umax — напряжение максимальное.

Двойку можно представить в виде корень из двух умножить на корень из двух. Получаем Действующее значение мощности = сила тока максимальная деленная на корень из двух умноженная на напряжение максимальное деленное на корень из двух (Pд = (Imax/√2) × (Umax/√2)).

И действительно, если мы возьмем максимальное напряжение из предыдущего примера 309,1 Вольт и разделим на корень из двух, то получим действующее напряжение (то, которое показывает вольтметр) 219,4 Вольт.

Определение напряжения в точке А относительно общей шины

Определение напряжения в точке А относительно общей шины является важной задачей для электротехников и электроинженеров. Напряжение в точке А относительно общей шины позволяет определить потенциал данной точки в электроэнергетической системе или электрической сети

Для определения напряжения в точке А относительно общей шины используются основные принципы и методы, включающие:

• Измерение напряжения – основной метод определения напряжения в точке А. Для этого используются специальные приборы, например, вольтметры или мультиметры, которые подключаются параллельно элементу, напряжение которого необходимо измерить.
• Расчет напряжения – альтернативный метод определения напряжения, основанный на знании характеристик электроэнергетической системы или электрической сети. Для расчета напряжения в точке А необходимо учесть активные и реактивные компоненты тока, сопротивления и индуктивности схемы.

Для облегчения процесса определения напряжения в точке А относительно общей шины, часто используются специальные диаграммы, графики или таблицы, которые позволяют быстро и точно определить значения напряжения с учетом других параметров системы или сети.

Правильное определение напряжения в точке А относительно общей шины позволяет электротехникам и электроинженерам проектировать эффективные системы электроснабжения, основываясь на потребностях и требованиях различных устройств и оборудования, подключенных к данной точке.

Основные понятия

Вольтметр

Падение напряжения – это величина, отраженная в изменении потенциала в разных частях проводника. Протекающий от источника по направлению к нагрузке ток меняет свои параметры в силу сопротивления проводов, но его направление остается неизменным. Измерить напряжение можно с помощью вольтметра:

• двумя приборами в начале и конце линии;
• поочередное измерение в нескольких местах;
• вольтметром, подключенным параллельно кабелю.

Простейшая цепь – источник питания, проводник, нагрузка. Примером может быть лампа накаливания, включенная в розетку 220 В. Если замерить прибором напряжение на лампе, оно будет немного ниже. Падение возникло на сопротивлении лампы.

Напряжение или падение напряжения на участке цепи можно вычислять, применяя закон Ома, по формуле U = IR, где:

• U – электрическое напряжение (вольт);
• I – сила тока в проводнике (ампер);
• R – сопротивление цепи или ее элементов (ом).

Зная две любые величины, можно вычислить третью. При этом нужно учитывать род тока – переменный или постоянный. Если в цепи несколько параллельно подключенных сопротивлений, расчет несколько усложняется.

Закон Ома для полной цепи

Полная цепь предполагает наличие источника питания. Идеальный источник питания – это прибор, который имеет единственную характеристику:

• напряжение, если это источник ЭДС;
• силу тока, если это источник тока;

Такой источник питания способен выдать любую мощность при неизменных выходных параметрах. В реальном же источнике питания есть еще и такие параметры как мощность и внутреннее сопротивление. По сути, внутреннее сопротивление – это мнимый резистор, установленный последовательно с источником ЭДС.

Формула Закона Ома для полной цепи выглядит похоже, но добавляется внутренне сопротивление ИП. Для полной цепи записывается формулой:

I=ε/(R+r)

Где ε – ЭДС в Вольтах, R – сопротивление нагрузки, r – внутреннее сопротивление источника питания.

На практике внутреннее сопротивление является долями Ома, а для гальванических источников оно существенно возрастает. Вы это наблюдали, когда на двух батарейках (новой и севшей) одинаковое напряжение, но одна выдает нужный ток и работает исправно, а вторая не работает, т.к. проседает при малейшей нагрузке.

Польза научно-популярного сайта в изучении вопросов напряжения и общего провода

Научно-популярные сайты являются незаменимым инструментом для получения проверенной и достоверной информации о различных научных темах

Изучение вопросов напряжения и общего провода является важной частью электротехнического образования, а научно-популярные сайты могут значительно облегчить этот процесс

На таких сайтах можно найти информацию о принципах работы электрической сети, о различных типах проводов и их характеристиках. Это позволяет получить представление о том, как работает электроэнергетика в целом и какие основные факторы влияют на напряжение в сети.

Одной из ключевых польз научно-популярных сайтов является их способность объяснять сложные научные концепции простым и понятным языком. Вопросы напряжения и общего провода могут быть сложными для неспециалистов, но благодаря доступным объяснениям на сайтах, пользователи могут более полно понять эти темы.

Также, научно-популярные сайты могут предоставить пользователю дополнительные материалы для более глубокого изучения вопросов напряжения и общего провода. Например, на сайтах можно найти ссылки на научные статьи, книги и другие ресурсы, которые помогут углубить свои знания и получить более полное представление о данной теме.

Информация на научно-популярных сайтах часто является актуальной и обновляемой

Это особенно важно в сфере электротехники, где технологии и стандарты постоянно меняются. Благодаря этому, пользователи могут быть уверены, что полученная информация является актуальной и соответствует последним достижениям в области напряжения и общего провода

Наконец, научно-популярные сайты могут предложить пользователю интерактивные инструменты, с помощью которых можно более глубоко изучить вопросы напряжения и общего провода. Например, это могут быть онлайн-калькуляторы, которые позволяют рассчитать напряжение в конкретной точке сети при заданных условиях. Это позволяет применить полученные знания на практике и лучше разобраться в данной теме.

В целом, научно-популярные сайты имеют множество польз при изучении вопросов напряжения и общего провода. Они являются надежным источником информации, помогают понять сложные научные концепции, предоставляют дополнительные материалы для изучения и актуальны в соответствии с последними технологическими достижениями. Поэтому использование таких сайтов может существенно облегчить изучение данной темы и помочь получить глубокое понимание вопросов напряжения и общего провода.

Возникновение тока в электрической цепи

Замечание 1

Электрическую цепь характеризует комплекс устройств, обеспечивающих путь для протекающего электрического тока и соединенных определенным образом. В качестве элементов электроцепи служат: нагрузка, проводники и источник тока. В составе электрической цепи могут быть и другие элементы, как, например, устройства защиты и коммутации.

Необходимым условием возникновения тока будет соединение двух точек, у одной из которых очень много электронов в отличие от другой. Иными словами, потребуется образование разности потенциалов между указанными точками. С этой целью в цепи используется источник тока. Таким источником могут служить устройства в виде генераторов, батарей, химических элементов и др.

В качестве нагрузки в электроцепи выступает абсолютно любой потребитель электроэнергии. Нагрузка способна оказывать сопротивление электрическому току. От величины такого сопротивления будет зависеть величина тока. Ток течет по проводникам от источника тока к нагрузке. Проводниками, в свою очередь, служат материалы, имеющие наименьшее сопротивление, такие, как золото, серебро, медь.

Выводы

где U – напряжение, I – сила тока, R – сопротивление.

Примеры, приведенные выше, демонстрируют использование этой формулы в реальных ситуациях. При расчете напряжения между двумя точками нужно учитывать сопротивление элементов цепи и силу тока, протекающую через эту цепь. Закон Ома позволяет провести точный расчет напряжения и применить его в различных задачах, связанных с электрическими цепями.

Знание формулы и умение ее применять позволит вам рассчитывать напряжение между точками а и б в любой ситуации и использовать эти знания в практической деятельности, связанной с электричеством.
