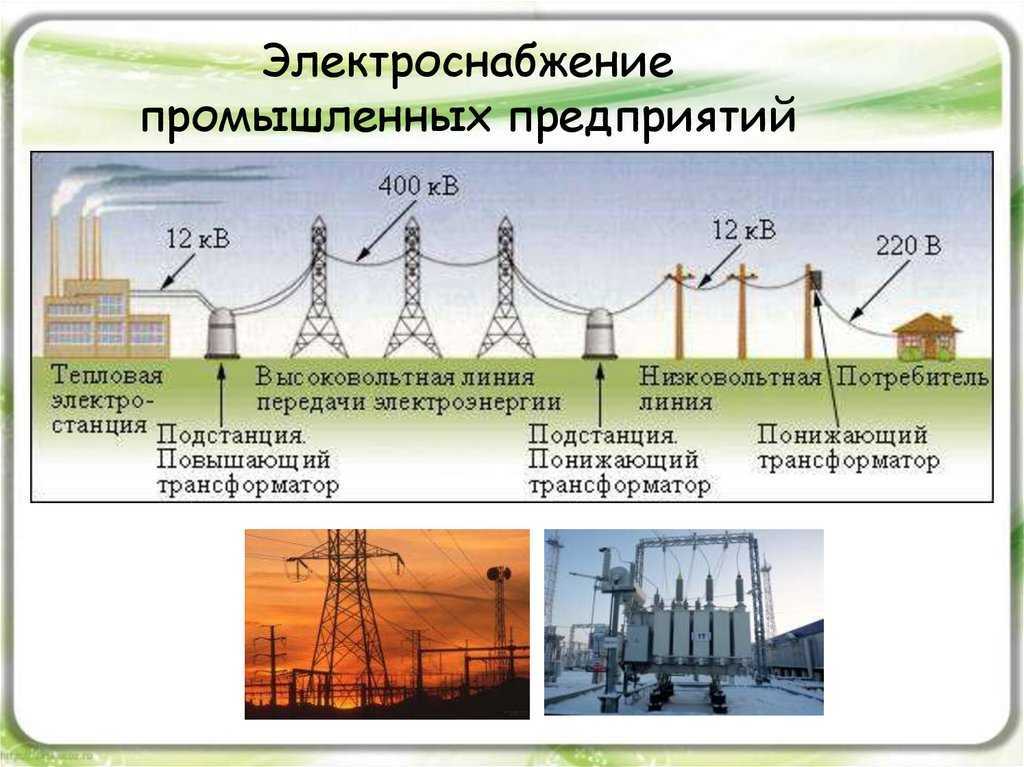

Выбор основных параметров и элементов системы электроснабжения промышленных предприятий

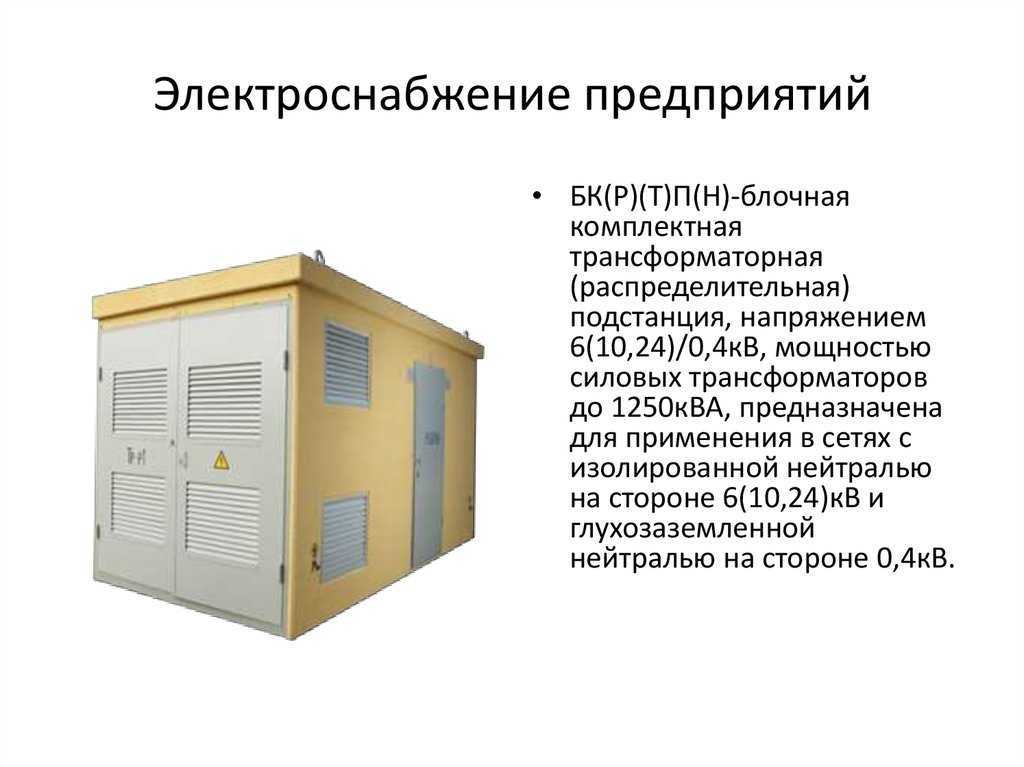

Определение мощности подстанции

Методы определения электрических нагрузок.

Проектирование электроснабжения предприятия выполняют, как правило, в два этапа: стадия проектного задания (или технического проекта) и стадия рабочих чертежей. На стадии проектного задания расчет электрических нагрузок выполняют приближенно, например согласно данным о суммарной установленной мощности отдельных потребителей (отделения цеха и т. д.). На стадии рабочих чертежей производят окончательный уточненный расчет электрических нагрузок с использованием конкретных данных о единичных приемниках отделений, цехов и т.д. Определение расчетных нагрузок выполняют от низших к высшим ступеням системы электроснабжения по отдельным расчетным узлам в сетях напряжением до и выше 1000 В. Расчет электрических нагрузок различных узлов системы электроснабжения выполняют с целью выбора сечений питающих и распределительных сетей напряжением до и выше 1000 В, числа и мощности трансформаторов подстанций, сечений шин их распределительных устройств, коммутационной и защитной аппаратуры. Основные методы определения наибольших расчетных нагрузок, применяемые в настоящее время в практике проектирования, могут быть разделены на две основные группы: 1) метод, определяющий наибольшую расчетную нагрузку Рмах путем умножения установленной мощности потребителя Руст на коэффициент спроса кс < 1, т. с. Р,=Руст кс ;2) методы, определяющие наибольшую расчетную нагрузку либо путем умножения величины средней нагрузки Рср на коэффициент увеличения средней нагрузки, т. е. Рмах = Рсркун, либо путем добавления к величине средней нагрузки некоторой величины ∆с, характеризующей отклонение наибольшей нагрузки от средней, т. е. Рmax == Рср + ∆с. К первой группе относят метод определения расчетной нагрузки по установленной мощности и коэффициенту спроса, который рассматривается ниже подробно. Этот метод по сравнению с методами второй группы, является приближенным и используется в основном на стадии проектного задания. Особую группу составляют методы определения расчетных нагрузок по удельным показателям производства, а именно по удельному расходу электроэнергии на единицу продукции при заданном объеме продукции за определенный период и по удельной мощности на единицу производственной площади. Данные по удельным показателям производства, накопленные на основании длительного опыта проектирования и эксплуатации электроустановок различного назначения, приводятся в справочной литературе.

Потери энергии в трансформаторе

Коэффициент полезного действия трансформаторов достаточно высок. Тем не менее, в обмотке и сердечнике происходят потери энергии, приводящие к тому, что температура при работе трансформатора повышается. Для трансформаторов небольшой мощности это не представляет проблемы, и все тепло уходит в окружающую среду – используется естественное воздушное охлаждение. Такие трансформаторы называют сухими.

В более мощных трансформаторах воздушного охлаждения оказывается недостаточно, и применяется охлаждение маслом. В этом случае трансформатор помещается в бак с минеральным маслом, через которое тепло передается стенкам бака и рассеивается в окружающую среду. В трансформаторах высоких мощностей дополнительно применяются выхлопные трубы – если масло закипает, образовавшимся газам нужен выход.



Конечно, трансформаторы не так просты, как может показаться на первый взгляд — ведь мы рассмотрели принцип действия трансформатора кратко. Контрольная по электротехнике  с задачами на расчет трансформатора внезапно может стать настоящей проблемой. Специальный студенческий сервис всегда готов оказать помощь в решении любых проблем с учебой! Обращайтесь в Zaochnik и учитесь легко!

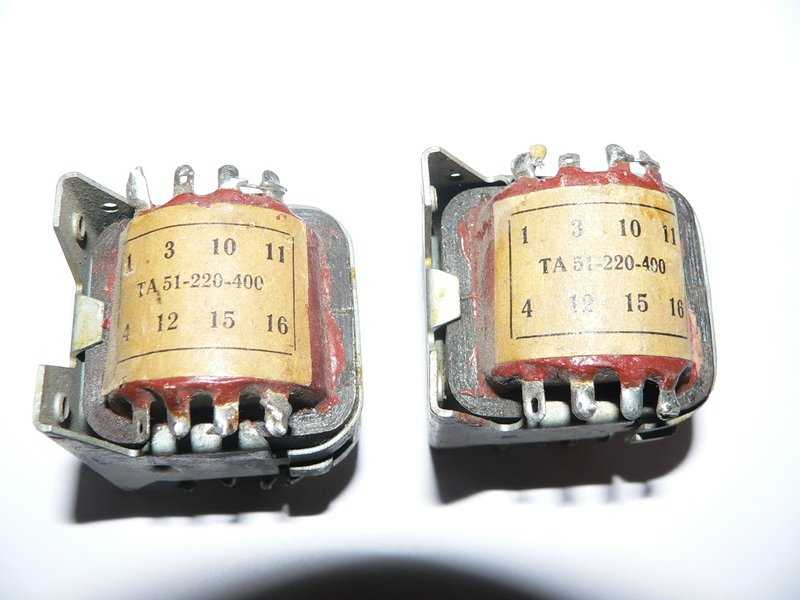

Порядок расчета

Расчет силового трансформатора начинается с определения габаритной мощности. Для начала определяется суммарная полная мощность всех вторичных обмоток:

Как рассчитать мощность трансформатора, если неизвестны мощности обмоток? Узнать ее поможет известная из курса физики формула:

Габаритная мощность трансформатора находится из полной с учетом КПД, который различается для устройств разной мощности. Опытным путем установлены следующие ориентировочные значения КПД:

• До 50 Вт – 0.6 (60%);
• От 50 до 100 Вт – 0.7 (70%);
• От 100 до 150 Вт – 0.8 (80%).

Более мощный трансформатор будет иметь КПД 0.85.

Таким образом, расчет габаритной мощности выглядит таким образом:

Рг = КПД∙Рс, где Рс – полная мощность.

На основе габаритной мощности трансформатора можно определить площадь поперечного сечения магнитопровода:

Согласно данной формуле, искомая площадь сечения получается в квадратных сантиметрах. По полученным данным подбирают сердечник с близким или несколько большим значением сечения. Используя разборные сердечники из Ш и П образных пластин, можно в некоторых пределах изменять толщину набора, добавляя или убирая по несколько пластин.

Как определить мощность неизвестного трансформатора? Нужно возвести в квадрат площадь сердечника, выраженную в квадратных сантиметрах.

После выбора магнитопровода, рассчитываем намоточные данные. Имея в наличии магнитопровод и зная площадь его сечения, можно выполнить расчет обмоток трансформатора (количества витков в обмотках). Принято за основу расчета брать количество витков, которые приходятся на 1 В напряжения, поскольку данное число одинаково для всех обмоток и зависит от характеристик магнитопровода и частоты напряжения питающей сети. Полная формула, которая учитывает частоту сети, магнитную индукцию в сердечнике, имеет большую сложность и в расчетах практически никогда не применяется. Вместо этого используют упрощенный вариант, который учитывает лишь материал и конструкцию сердечника:

N=k/S, где k – коэффициент из следующего перечня:

• Ш и П образные пластины магнитопровода – k = 60;
• Ленточный сердечник – k = 50;
• Тороидальный магнитопровод – k = 40.

Как видно, при использовании тороидального сердечника количество витков будет минимальным.

Зная количество витков на вольт, легко определить намоточные данные обмоток на любое напряжение:

Для первичной обмотки это будет:

Если рассчитывается трансформатор стержневого типа, то обычно обмотки делят пополам и наматывают их на обоих стержнях равномерно. Части одинаковых обмоток затем соединяют последовательно.

Не менее важным этапом расчета трансформатора является определение сечения проводников обмотки. Здесь за основу берется такое значение тока в проводах, которое вызывает их минимальный нагрев. Чем выше сечение провода, тем меньше плотность тока через единицу сечения и, соответственно, меньше нагрев. Но чрезмерное увеличение сечения обмоточных проводов приводит к увеличению массы трансформатора, завышению стоимости, а также вероятности того, что обмотки просто не поместятся в окнах магнитопровода.

Принято считать оптимальным плотность тока в обмотках 4-7 А на 1 мм2. Меньшее значение плотности используется для расчета сечения проводов первичной обмотки или любой другой, которая находится ближе к сердечнику магнитопровода. У данных обмоток наихудшие условия охлаждения.

Чтобы не оперировать плотностями тока и сложными формулами перевода площади сечения в диаметр, можно посчитать диаметр, используя их упрощенный вариант:

• d = 0.7∙√I – для проводников первичной обмотки;
• d = 0.6∙√I – для проводников вторичных обмоток.

Для обмоток используется изолированный обмоточный провод по сечению, наиболее близкому к расчетному, но не меньше его.

Для измерения диаметра неизвестного провода необходим микрометр. Приблизительно определить диаметр можно, намотав на карандаш десять витков и измерив длину намотки.

Чтобы определить, поместятся ли обмотки в окнах магнитопровода, подсчитайте коэффициент заполнения окна:

K=0.008∙(d12 ∙w1+ d22 ∙w2+ d32 ∙w3+…)/Sокна.

Если получившееся значение больше 0.3, то обмотки не поместятся, а перемотка наполовину готового устройства к хорошему результату не приведет. Выходов несколько:

• Использовать магнитопровод с большим сечением;
• Увеличить плотность тока в обмотках (не более 5%);
• Понизить число витков во всех обмотках одновременно (также не более 5%).

Уменьшение количества витков приведет к появлению повышенного тока холостого хода и потерям в трансформаторе, которые буду выражены в повышении его температуры. Поэтому использование последних двух способов можно рекомендовать исключительно как крайнюю меру.

Выполнение обмоток

Обмотки трансформатора выполняют на каркасе из изоляционного материала. Каркас может быть цельным или разборным. Несмотря на кажущуюся сложность, разборный каркас изготовить легче, к тому же его размеры легко пересчитать под любой имеющийся сердечник. Из материалов для каркаса можно взять листовой гетинакс, текстолит или стеклотекстолит. В щечках каркаса нужно предусмотреть отверстия для выводов.

Выводы обмоток выполняют гибким многожильным проводом, тщательно заизолировав место пайки. Саму обмотку выполняют, по возможности, виток к витку. Такая намотка позволяет лучше использовать свободное место, сокращает расход провода, а главное – в местах пересечения проводов при некачественно выполненной намотке существует риск повреждения изоляции и междувитковых замыканий. Это правило не касается тонкого провода с диаметром менее 0.2 мм, поскольку рядовую обмотку в домашних условиях на нем выполнить очень тяжело.

Каждую обмотку необходимо изолировать одна от другой, особенно первичную обмотку. Для изоляции можно использовать несколько слоев ФУМ ленты. Она выполнена из фторопласта, который обладает хорошими электроизоляционными свойствами.

Типовой расчёт параметров

Довольно часто радиолюбители используют при расчёте трансформатора упрощённую методику. Она позволяет выполнить расчёт в домашних условиях без использования величин, которые трудно узнать. Но проще использовать готовый для расчёта трансформатора онлайн-калькулятор. Для того чтобы воспользоваться таким калькулятором, понадобится знать некоторые данные, а именно:

• напряжение первичной и вторичной обмотки;
• габаритны сердечника;
• толщину пластины.

После их ввода понадобится нажать кнопку «Рассчитать» или похожую по названию и дождаться результата.

Стержневой тип магнитопровода

В случае отсутствия возможности расчёта на калькуляторе выполнить такую операцию самостоятельно несложно и вручную. Для этого потребуется определиться с напряжением на выходе вторичной обмотки U2 и требуемой мощностью Po. Расчёт происходит следующим образом:

После того как первый этап выполнен, приступают к следующей стадии расчёта. Число витков в первичной обмотке находится по формуле: K1 = 50*U1/S. А число витков вторичной обмотке определяется выражением K2= 55* U2/S, где:

• U1 — напряжение первичной обмотке, В.
• S — площадь сердечника, см².
• K1, K2 — число витков в обмотках, шт.

Остаётся вычислить диаметр наматываемой проволоки. Он равен D = 0,632*√ I, где:

• d — диаметр провода, мм.
• I — обмоточный ток рассчитываемой катушки, А.

При подборе магнитопровода следует соблюдать соотношение 1 к 2 ширины сердечника к его толщине. По окончании расчёта выполняется проверка заполняемости, т. е. поместится ли обмотка на каркас. Для этого площадь окна вычисляется по формуле: Sо = 50*Pт, мм2.

Особенности автотрансформатора

Автотрансформаторы рассчитываются аналогично простым трансформаторам, только сердечник определяется не на всю мощность, а на мощность разницы напряжений.

Например, мощность магнитопровода 250 Вт, на входе 220 вольт, на выходе требуется получить 240 вольт. Разница напряжений составляет 20 В, при мощности 250 Вт ток будет равен 12,5 А. Такое значение тока соответствует мощности 12,5*240=3000 Вт. Потребление сетевого тока составляет 12,5+250/220=13,64А, что как раз и соответствует 3000Вт=220В*13,64А. Трансформатор имеет одну обмотку на 240 В с отводом на 220 В, который подключён к сети. Участок между отводом и выходом мотается проводом, рассчитанным на 12,5А.

Трансформатор тороидального типа

Тороидальные трансформаторы имеют ряд преимуществ по сравнению с другими типами: меньший размер, меньший вес и при этом большее КПД. При этом они легко наматываются и перематываются. Использование онлайн-калькулятора для расчёта тороидального трансформатора позволяет не только сократить время изготовления изделия, но и «на лету» поэкспериментировать с разными вводными данными. В качестве таких данных используются:

• напряжение входной обмотки, В;
• напряжение выходной обмотки, В;
• ток выходной обмотки, А;
• наружный диаметр тора, мм;
• внутренний диаметр тора, мм;
• высота тора, мм.

Необходимо отметить, что почти все онлайн-программы не демонстрируют особой точности в случае расчёта импульсных трансформаторов. Для получения высокой точности можно воспользоваться специально разработанными программами, например, Lite-CalcIT, или рассчитать вручную. Для самостоятельного расчёта используются следующие формулы:

1. Мощность выходной обмотки: P2=I2*U2, Вт.
2. Габаритная мощность: Pg=P2/Q, Вт. Где Q — коэффициент, берущийся из справочника (0,76−0,96).
3. Фактическое сечение «железа» в месте размещения катушки: Sch= ((D-d)*h)/2, мм2.
4. Расчётное сечение «железа» в месте расположения катушки: Sw =√Pq/1.2, мм2
5. Площадь окна тора: Sfh=d*s* π/4, мм2.
6. Значение рабочего тока входной обмотки: I1=P2/(U1*Q*cosφ), А, где cosφ справочная величина (от 0,85 до 0,94).
7. Сечение провода находится отдельно для каждой обмотки из выражения: Sp = I/J, мм2., где J- плотность тока, берущаяся из справочника (от 3 до 5).
8. Число витков в обмотках рассчитывается отдельно для каждой катушки: Wn=45*Un*(1-Y/100)/Bm* Sch шт., где Y — табличное значение, которое зависит от суммарной мощности выходных обмоток.
9. Остается найти выходную мощность и расчёт тороидального силового трансформатора считается выполненным. Pout = Bm*J*Kok*Kct* Sch* Sfh /0,901, где: Bm — магнитная индукция, Kok — коэффициент заполнения проводом, Kct —коэффициент заполнения железом.

Все значения коэффициентов берутся из справочника радиоаппаратуры (РЭА). Таким образом, проводить вычисления в ручном режиме несложно, но потребуется аккуратность и доступ к справочным данным, поэтому гораздо проще использовать онлайн-сервисы.

Расчет электрических нагрузок трансформаторной подстанции

В технических условиях на электроснабжение все чаше можно встретить требование проверки существующей ТП на дополнительную нагрузку. Как выполнить такую проверку? Сейчас обо всем расскажу и представлю свою простую программу, которая часть работы возьмет на себя.

Методика расчета нагрузок питающей линии трансформаторной подстанции.

Городские подстанции служат для питания жилых и общественных зданий и помещений.

Самое трудное при таком расчете – сбор исходных данных.

В первую очередь в электрических сетях необходимо взять электрическую схему на ТП. К сожалению, на той схеме не указываются расчетные мощности, а лишь указаны названия (адреса), подключаемых объектов.

Если дом старый, то найти какую-нибудь документацию на этот дом не так просто.

Как вариант, можно выехать на место и посмотреть, сколько квартир в жилом доме. У нас на каждом доме висит паспорт объекта, где указана информация о количестве квартир. Следует иметь ввиду, что большие дома могут быть разделены на несколько секций и могут быть подключены от разных ТП.

После того как собрали (рассчитали) расчетные мощности каждого здания можно приступить непосредственно к расчету.

В чем заключается суть расчета?

Если у нас двухтрансформаторная подстанция, то нужно проверить аварийный режим на допустимые аварийные перегрузки трансформатора, т.е. посчитать коэффициент загрузки трансформатора в аварийном режиме. Если трансформатор допускает перегрузки с учетом дополнительной (проектируемой) нагрузки, то трансформаторная подстанция не подлежит замене трансформаторов.

Расчетную нагрузку трансформаторной подстанции можно найти по формуле:

Рр = Рзд.макс + K1·Рзд1 + К2·Рзд2 + … + Кn·Рзд.n,

где Рзд.макс — наибольшая из электрических нагрузок зданий, питаемых линией (трансформаторной подстанцией), кВт;

Рзд1, …, Рзд.n — расчетная электрическая нагрузка каждого здания (1, …, n), кроме здания, имеющего наибольшую нагрузку Рзд.макс, питаемого линией (трансформаторной подстанцией), кВт;

К1, …, Кn — коэффициенты несовпадения максимумов электрических нагрузок, учитывающие долю электрических нагрузок общественных здании (помещений) и жилых домов (квартир и силовых электроприемников) в наибольшей расчетной нагрузке Рзд.макс, принимаемые по таблице 19 (ТКП 45-4.04-149-2009) или таблице 6.13 (СП 31-110-2003).

Чтобы было более понятнее приведу самый простой пример. Пусть у нас имеется два жилых дома: жилой дом с электрическими плитами -100 кВт и жилой дом с газовыми плитами – 70 кВт.

Рр=100+0,9*70=163 кВт, К1=0,9 – выбран по таблице.

Но, в данном расчете есть один нюанс, о котором ничего не сказано.

Например, имеется 3 дома с газовыми плитами:

1 100 квартир, Руд=1,13 кВт;

2 100 квартир, Руд=1,13 кВт;

3 200 квартир, Руд=1,03 кВт;

Упростим расчет и не будем учитывать лифты и другую мелкую нагрузку.

Рр(100)=113 кВт, Рр(200)=206 кВт.

Посчитаем нагрузку согласно нашей методике расчета:

Рр=206+1*113+1*113=432 кВт.

Я считаю, что такой расчет дает завышенную расчетную мощность и при расчете однотипные дома необходимо объединять в одно здание.

400 квартир – Руд=0,95, следовательно Рр=0,95*400=380 кВт.

Несмотря на то, что мои мысли идут немного в разрез предложенной методике нормативных документов, я считаю, что так будет правильнее.

Разумеется, объединять квартиры с электрическими плитами и на газу не в коем случае нельзя.

Это называется манипуляции с расчетом Где надо завышаем мощность либо наоборот – занижаем.

Для ускорения расчета я сделал простую программу. Внешний вид представлен ниже:

Программа для расчета нагрузок ТП

Сначала выбираем из выпадающего списка мощность трансформатора, а затем заполняем таблицу.

Внизу таблицы выводится коэффициент загрузки трансформатора.

Условия получения программ смотрите на странице МОИ ПРОГРАММЫ.

Советую почитать:

Расчет времени срабатывания ВА88 с МР211

Программа для расчета тока

Проверка трансформатора тока высокого напряжения

Определение условной трехфазной мощности, создаваемой в трехфазной сети однофазными ЭП

СДЕЛАЕМ УПРОЩЕННЫЙ РАСЧЕТ ТРАНСФОРМАТОРА 220/36 ВОЛЬТ.

Мощность во вторичной цепи: Р_2 = U_2 · I_2 = 60
ватт

Где:Р_2
– мощность на выходе трансформатора, нами задана 60 ватт
;

U
_2
— напряжение на выходе трансформатора, нами задано 36 вольт
;

I
_2
— ток во вторичной цепи, в нагрузке.

КПД трансформатора мощностью до 100 ватт
обычно равно не более η = 0,8
.КПД определяет, какая часть мощности потребляемой от сети идет в нагрузку. Оставшаяся часть идет на нагрев проводов и сердечника. Эта мощность безвозвратно теряется.

Определим мощность потребляемую трансформатором от сети с учетом потерь:

Р_1 = Р_2 / η = 60 / 0,8 = 75 ватт
.

Мощность передается из первичной обмотки во вторичную через магнитный поток в магнитопроводе.Поэтому от значения Р_1

, мощности потребляемой от сети 220
вольт,
зависит площадь поперечного сечения магнитопровода S
.

Магнитопровод – это сердечник Ш – образной или О – образной формы, набранный из листов трансформаторной стали. На сердечнике будут располагаться первичная и вторичная обмотки провода.

Площадь поперечного сечения магнитопровода рассчитывается по формуле:

S = 1,2 · √P_1.

Где:S
— площадь в квадратных сантиметрах,P
_1 — мощность первичной сети в ваттах.

S = 1,2 · √75 = 1,2 · 8,66 = 10,4 см².

По значению S
определяется число витков w
на один вольт по формуле:

w = 50/S

В нашем случае площадь сечения сердечника равна S = 10,4 см.кв.

w = 50/10,4 = 4,8
витка на 1 вольт.

Рассчитаем число витков в первичной и вторичной обмотках.

Число витков в первичной обмотке на 220 вольт:

W1 = U_1 · w = 220 · 4.8 = 1056 витка.

Число витков во вторичной обмотке на 36 вольт:

W2 = U_2 · w = 36 · 4,8 = 172.8 витков
,

округляем до 173 витка
.

В режиме нагрузки может быть заметная потеря части напряжения на активном сопротивлении провода вторичной обмотки. Поэтому для них рекомендуется число витков брать на 5-10 % больше рассчитанного. Возьмем W2 = 180 витков.

Величина тока в первичной обмотке трансформатора:

I_1 = P_1/U_1 = 75/220 = 0,34 ампера
.

Ток во вторичной обмотке трансформатора:

I_2 = P_2/U_2 = 60/36 = 1,67 ампера.

Диаметры проводов первичной и вторичной обмоток определяются по значениям токов в них исходя из допустимой плотности тока, количества ампер на 1 квадратный миллиметр площади проводника. Для трансформаторов плотность тока,для медного провода,

принимается 2 А/мм² .

При такой плотности тока диаметр провода без изоляции в миллиметрах определяется по формуле: d = 0,8√I
.

Для первичной обмотки диаметр провода будет:

d_1 = 0,8 · √1_1 = 0,8 · √0,34 = 0,8 · 0,58 = 0,46 мм. Возьмем 0,5 мм
.

Диаметр провода для вторичной обмотки:

d_2 = 0,8 · √1_2 = 0,8 · √1,67 = 0,8 · 1,3 = 1,04 мм. Возьмем 1,1 мм.

ЕСЛИ НЕТ ПРОВОДА НУЖНОГО ДИАМЕТРА,
то можно взять несколько, соединенных параллельно, более тонких проводов. Их суммарная площадь сечения должна быть не менее той, которая соответствует рассчитанному одному проводу.

Площадь поперечного сечения провода определяется по формуле:

s = 0,8 · d².

где
: d — диаметр провода
.

Например: мы не смогли найти провод для вторичной обмотки диаметром 1,1
мм.

Площадь поперечного сечения провода диаметром 1,1
мм. равна:

s = 0,8 · d² = 0,8 · 1,1² = 0,8 · 1,21 = 0,97 мм²
.

Округлим до 1,0
мм².

Изтаблицывыбираем диаметры двух проводов сумма площадей сечения которых равна 1.0 мм².

Например, это два провода диаметром по 0,8 мм
. и площадью по0,5 мм²
.

Или два провода: — первый диаметром 1,0 мм
. и площадью сечения 0,79 мм²
,— второй диаметром 0,5 мм
. и площадью сечения 0,196 мм²
.что в сумме дает: 0,79 + 0,196 = 0,986 мм².

Намотка катушки ведется двумя проводами одновременно, строго выдерживается равное количество витков обоих проводов. Начала этих проводов соединяются между собой. Концы этих проводов также соединяются.

Получается как бы один провод с суммарным поперечным сечением двух проводов.

Смотрите статьи:— «Как намотать трансформатор на Ш-образном сердечнике».— «Как изготовить каркас для Ш — образного сердечника».

Электрический аппарат — трансформатор используется для преобразования поступающего переменного напряжения в другое — исходящее, к примеру: 220 В в 12 В (конкретно это преобразование достигается использованием понижающего трансформатора). Прежде чем разбираться с тем, как рассчитать трансформатор, вы в первую очередь должны обладать знаниями о его структуре.

Простейший трансформатор является компоновкой магнитопровода и обмоток 2-х видов: первичной и вторичной, специально намотанных на него. Первичная обмотка воспринимает подающееся переменное напряжение от сети (н-р: 220 В), а вторичная обмотка, посредством индуктивной связи создает другое переменное напряжение. Разность витков в обмотках влияет на выходное напряжение.

Принцип действия аппарата

Принцип действия устройства основан на импульсной подачи энергии. Оборудование разделяется на две обширных группы: с сигмамодуляцией и импульсной модуляцией. Первые отличаются тем, что они изменяются соотношения продолжительности импульсов с их частотой. Момент выбирается, когда закончится подача энергии и включится транзистор.

Продолжительность функционирования зависит от характеристик выходного напряжения. Если говорить о вариантах с широтно-импульсной модуляцией, то тут частота идентичная и постоянная. Напряжение — характеристика стабильная, определяется оно длительностью импульса к периоду его прохождения.

Также принцип работы определяется тем непрерывный или прерывистый поток магнитного поля установлен. Нельзя сказать, что какой-то из них лучше, просто это определяет вариативность использования.

Любой одноходовый импульсный трансформатор имеет как достоинства, так и недостатки. Среди преимуществ использования выделяют:

• минимальный вес и размеры, если сравнивать с другим видом оборудования, предназначенным для работы с частотой около 50 Гц;
• не нужна защита от короткого замыкания, так как оно произойти теоретически не может;
• сокращение использования меди, в результате чего трансформатор имеет минимальную цену;
• изменение показателей в зависимости от характеристик питающей цепи;
• нет помех, передача туда и обратно исключена из-за конструктивных особенностей.

Но, как и любое другое оборудование, обратноходовый импульсный трансформатор имеет и недостатки. К их числу относятся:

• максимальный запас энергии составляет 200 Вт — показатель ограничен работой дросселя;
• нет возможности работы на холостом ходу, то есть нагрузка подключается в обязательном порядке;
• возникают электромагнитные помехи и передаются, так как они есть в нагрузке, а она нужна.
