Зачем нужны 380 вольт и как подключить?

Каким должно быть напряжение

Перед тем как проверить розетку мультиметром, нужно знать допустимые уровни разности потенциалов, принятые на территории РФ. Это – 220 вольт переменного тока частотой 50 герц. Если сеть трехфазная, эта цифра составляет 380 вольт. Принято считать, по государственному стандарту, что вышеприведенный показатель может изменяться в ту или иную сторону на 10%. Если провести несложные вычисления, то можно получить величины приблизительно от 200 до 240 вольт. Таким образом, измеренное тестером напряжение в розетке должно находиться внутри такого диапазона.

Пугаться таких перепадов не стоит. Подавляющее число оборудования как раз на них рассчитано, соответствуя ГОСТу. Колебания разности потенциалов – довольно частое явление. Зависят они от многих факторов – работы подстанции, сетевой нагрузки в определенном промежутке времени, подключения или отключения мощных потребляющих устройств. Так что величины напряжения в розетке на протяжении суток могут существенно изменяться. Кроме этого параметра может колебаться и частота переменного тока сети. Но эти колебания происходят в узком диапазоне и существенно не влияют на работу основной массы подключенных устройств.

Как измерить напряжение

Итак, нам кажется, что лампочки горят тускло. Мы решили измерить напряжение в розетке мультиметром. Возьмем наиболее распространенный китайский прибор. Стоит он недорого, а точность и возможности имеет достаточные для бытового использования. Для начала познакомимся с прибором, который в силу своей многофункциональности еще называют тестером. Вот он:

Сверху мы видим дисплей, с которого считываются показания, в центре – поворотный переключатель выбора режима и предела измерения. Смотрим против часовой стрелки:

OFF – прибор выключен.
DCV – секция измерения постоянных напряжений.
Ω – секция измерения сопротивления.
Проверка полупроводниковых диодов и прозвонка.
Генератор прямоугольных импульсов (опция).
Проверка транзисторов (синее гнездо слева).
DCA – секция измерения тока в цепях постоянного напряжения.
ACV – секция измерения переменных напряжений.

Справа внизу мы видим три разъема для подключения щупов:

10ADC – измерение постоянного тока от 200 мА до 10 А.
VΩmA – измерение напряжения (постоянное и переменное), сопротивления и тока до 200 мА.
COM – общий для всех измерений.

Важно! При измерении постоянных напряжений и токов щуп, подключенный к гнезду COM, является минусовым. Нас интересует секция ACV и два гнезда — VΩmA и COM

Вставляем щупы в гнезда. Обычно чтобы не путаться, черный щуп устанавливается в гнездо COM — это позволяет быстро определить полярность измеряемого постоянного напряжения и диодов. Возьмите это за правило, хотя в нашем случае цвет роли не играет, поскольку переменное напряжение полярности не имеет. Переключатель устанавливаем на секцию ACV, предел измерения — 750 В, поскольку 200 слишком мало, мы просто сожжем мультиметр. На фото выше предел уже выбран. Вставляем щупы в гнезда розетки и на дисплее считываем показания в вольтах

Нас интересует секция ACV и два гнезда — VΩmA и COM. Вставляем щупы в гнезда. Обычно чтобы не путаться, черный щуп устанавливается в гнездо COM — это позволяет быстро определить полярность измеряемого постоянного напряжения и диодов. Возьмите это за правило, хотя в нашем случае цвет роли не играет, поскольку переменное напряжение полярности не имеет. Переключатель устанавливаем на секцию ACV, предел измерения — 750 В, поскольку 200 слишком мало, мы просто сожжем мультиметр. На фото выше предел уже выбран. Вставляем щупы в гнезда розетки и на дисплее считываем показания в вольтах.

Наш прибор показал 225 вольт — идеально, поскольку по старым стандартам (ГОСТ 13109-97) оно должно составлять 220 В ±10%, а по новым (ГОСТ 29322-2014) — 230 В ±10%.

Возможно ли определить наличие фазы одним щупом

Хотя переменное напряжение неполярное, сети переменного тока имеют фазу и ноль. Часто при ремонте и монтаже проводки необходимо выяснить, где нулевой провод, а где фазный. Это критично, к примеру, при монтаже выключателей и подключении стационарного оборудования.

Обычно для этих целей используют указатели напряжения, в быту именуемые индикаторными отвертками. Светится индикатор — мы попали на фазу. Не светится — ноль или обрыв. Можно ли такой же фокус провернуть с мультиметром, используя один щуп? Увы, мультиметром вы ничего не определите. Для того чтобы в указателе засветился индикатор, через него должен течь ток. И ток этот течет через наше тело.

Его величина благодаря токоограничивающему резистору, встроенному в отвертку, очень мала и безопасна. Если вы во время измерения не коснетесь контакта, расположенного на противоположном торце указателя, он ничего не покажет.

То же самое произойдет, если мы коснемся провода одним щупом мультиметра. Результата не будет. Взяться за второй щуп, чтобы организовать цепь, через которую потечет ток? Да, если первый щуп установлен на контакт под фазным напряжением, ток потечет, и мультиметр покажет величину этого напряжения. Но ток потечет и через нас! Он будет настолько велик, что мы в лучшем случае получим искры из глаз, в худшем — остановку сердца. Впрочем, фазу таким образом мы найдем, но зарегистрирует сей факт уже врач скорой.

На заметку. Найти фазу мультиметром можно. Для этого нужно замерить напряжение (ACV 700 В) между проверяемым контактом и любым заземленным предметом. К примеру, железной водопроводной трубой или трубой централизованного отопления. Если прибор покажет напряжение, то это фаза. Если нет — ноль или обрыв.

Нахождение фазы с помощью мультиметра.

А что, если у меня нету пробника? Как же мне определить фазу? Для этих целей можно использовать обыкновенный мультик.

Берем наш мультиметр и ставим крутилку на измерение переменного напряжения и берем любой щуп мультиметра в руки.

Второй щуп втыкаем в розетку и смотрим, что у нас на дисплее, если мы втыкаем в «ноль», то на дисплее мультика высветятся нули или пару вольт. Если же тыкаем в фазу, то на дисплее будет приличное напряжение — это и есть фаза. Внизу на фото мы определили фазу.

Если также показывает нули, то одной рукой возьмитесь за батарею, а другой — за щуп мультиметра. Возможно, что ваш пол очень хорошо изолирован от земли. Только не спутайте крутилку с измерением силы тока, иначе вас «приятно» шарахнет :-).

Напряжение электричества: определение и единицы измерения

Вольт — это единица измерения напряжения в Международной системе единиц (SI). Он назван в честь итальянского физика Алессандро Вольта, который внёс значительный вклад в изучение электричества в конце XVIII — начале XIX веков.

Напряжение обычно указывается в случае переменного тока (AC) или постоянного тока (DC). Постоянное напряжение имеет постоянную величину и не меняется со временем, в то время как переменное напряжение имеет временную зависимость и периодически меняет свою полярность и амплитуду.

Стандартное напряжение в домашних электрических сетях обычно составляет 230 вольт переменного тока (230V AC) в большинстве стран. Однако, в некоторых странах, включая Россию и некоторые страны СНГ, стандартное напряжение составляет 220 вольт. Промышленные электрические сети могут иметь большее напряжение, например, 380 вольт или даже 1000 вольт.

Напряжение электричества представляет собой важный параметр в электрической инженерии и электротехнике при проектировании, установке и использовании электрооборудования и электрических сетей. Знание напряжения помогает избежать перегрузок, повреждений оборудования и обеспечивает безопасность при работе с электричеством.

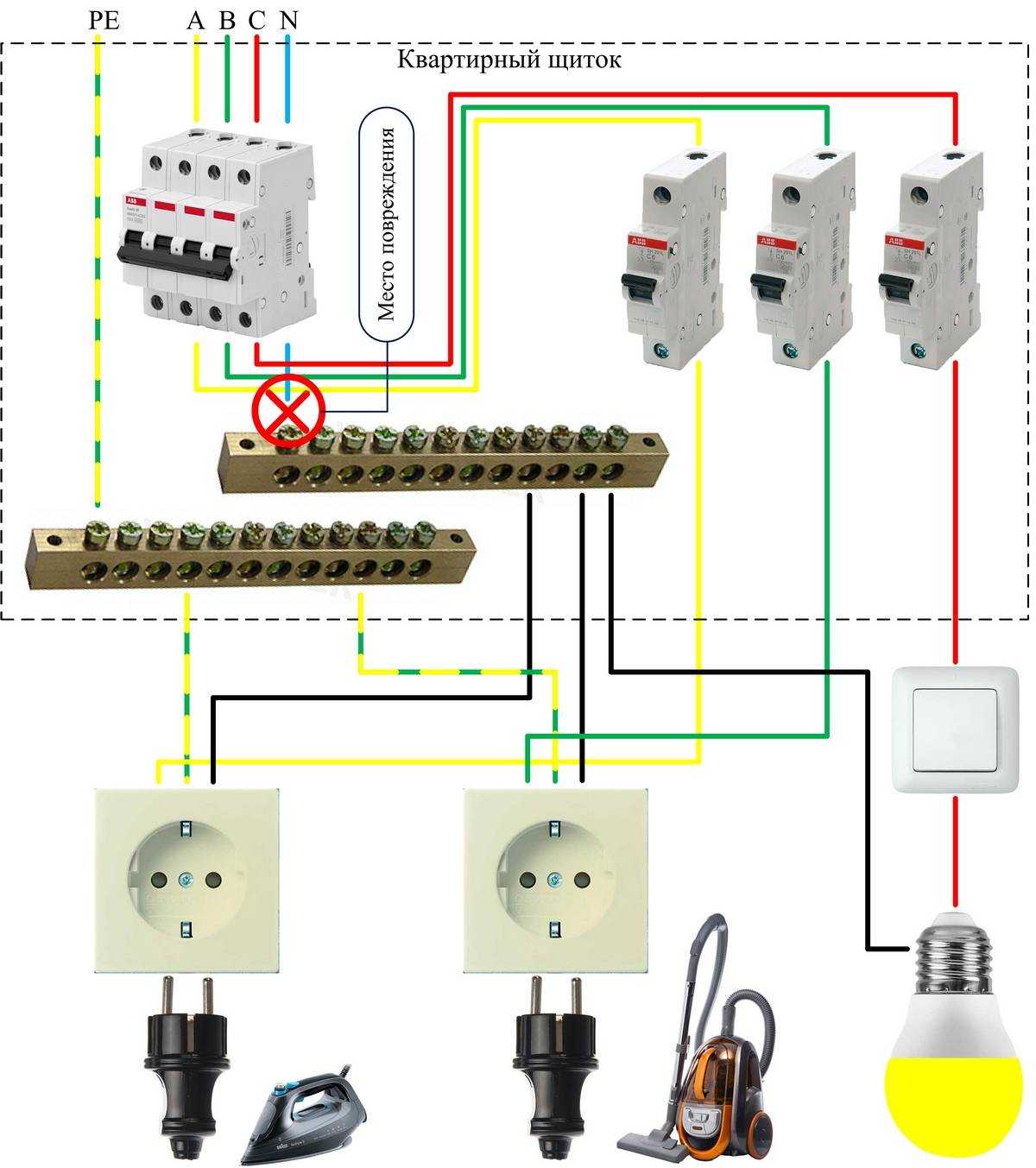

Чем опасно высокое напряжение

Несмотря на то, что многие современные электроприборы оснащены импульсными источниками питания, это все равно не спасает их от высокого напряжения. Вследствие этого они могут преждевременно выйти из строя, а гарантия на такие электроприборы, не распространяется.

Наиболее всего повышенному напряжению подвержены ТЭНы, электроплиты и водонагреватели. Протекая через спираль данных электроприборов повышенный ток, серьёзно сокращает срок их службы. Неблагоприятным является высокое напряжение и для работы различных инструментов, а также другого оборудования, которое оснащено двигателями.

В первую очередь это: кондиционеры, холодильники, вентиляторы, тепловые насосы и т. д. Здесь в результате повышенного тока страдает обмотка якоря. Кроме того, сильные скачки напряжения приводят к росту потребляемого тока, поэтому сильно нагружается проводка в доме. Все это может привести к серьёзным проблемам, и даже стать причиной возникновения пожара.

Несколько правил по использованию мультиметра

Перед тем, как определить фазу и ноль мультиметром, ознакомьтесь с несколькими правилами, которые необходимо соблюдать при работе с прибором:

Никогда не пользуйтесь мультиметром во влажной среде.
Не применяйте неисправные измерительные щупы.
В момент проведения замеров не меняйте измерительные пределы и не переставляйте положение переключателя.
Не измеряйте параметры, значение которых выше чем верхний измерительный предел прибора.

Как замерять напряжение мультиметром – на следующем видео:

Обратите внимание на важный нюанс в использовании мультиметра. Поворотный переключатель изначально всегда необходимо устанавливать на максимальное положение, чтобы избежать повреждения электронного прибора

А уже в дальнейшем, если показания оказываются ниже, переключатель переставляется на низкие отметки для получения максимально точных замеров.

Подготовка к проверке

Перед тем как начать проверку розетки 380 вольт мультиметром, необходимо выполнить несколько подготовительных действий:

Проверьте наличие необходимых инструментов и приспособлений. Вам понадобится мультиметр, изолирующие перчатки, набор отверток, клеммники и другие инструменты, которые могут понадобиться в процессе проверки.
Выключите питание. Убедитесь, что электрическая сеть, к которой подключена розетка, напряжение отключено. Отключение можно выполнить путем выключения соответствующего автомата в электрическом щитке или отсоединения предохранителя.

Проверка розетки 380 вольт может представлять опасность для жизни и здоровья человека, поэтому соблюдайте все меры предосторожности при работе с электричеством. Используйте изолирующие перчатки и другие средства защиты для своей безопасности

Не проводите проверку, если у вас нет необходимых навыков и знаний в области электричества. Лучше обратиться за помощью к профессиональному электрику, чтобы избежать опасных ситуаций.

Применение в электродвигателях

Напряжение 380 вольт широко применяется в электродвигателях в силовых системах промышленных предприятий. Оно относится к трехфазным системам электроснабжения, которые обеспечивают более высокую эффективность и надежность работы двигателей.

Преимущество использования напряжения 380 вольт в электродвигателях заключается в том, что оно позволяет получить большую мощность при более низком токе по сравнению с напряжением 400 вольт. Это позволяет уменьшить нагрузку на провода и оборудование, что является важным фактором при проектировании и эксплуатации электродвигателей.

Напряжение 400 вольт, в свою очередь, также широко используется в электродвигателях, особенно в бытовых и коммерческих системах электроснабжения. В этих случаях оно обеспечивает достаточную мощность при более низкой потребляемой энергии. Однако, в промышленности наиболее распространено напряжение 380 вольт.

Таким образом, выбор между напряжениями 380 и 400 вольт зависит от конкретных требований и условий эксплуатации. При проектировании электродвигателей и силовых систем необходимо учитывать режимы работы, мощность, нагрузку и другие факторы, чтобы выбрать наиболее оптимальное напряжение.

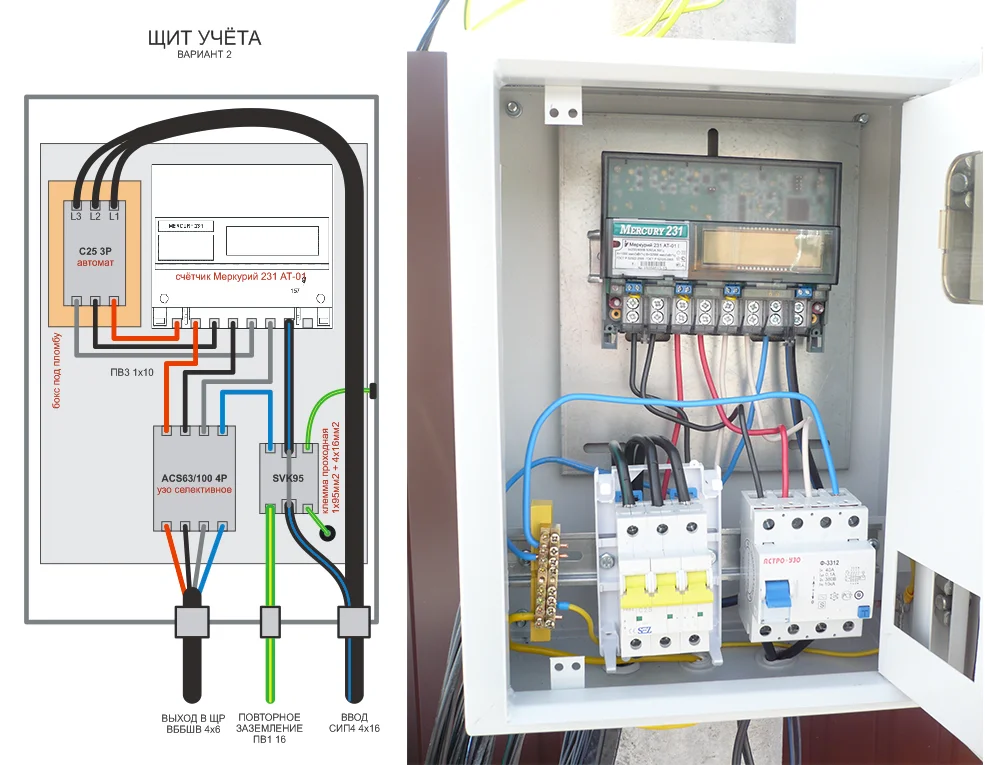

Значение 380 вольт и его распространенное использование

Это напряжение применяется в трехфазной электрической сети, которая обычно используется в промышленности, офисных зданиях, магазинах и других коммерческих объектах.

Система 380 вольт выгодна потому, что позволяет передавать большую мощность электроэнергии по сравнению с однофазной сетью, где используется напряжение 220 вольт. Большинство электрических приборов и машин работают на напряжении 380 вольт, что делает его наиболее популярным и широко распространенным в промышленности.

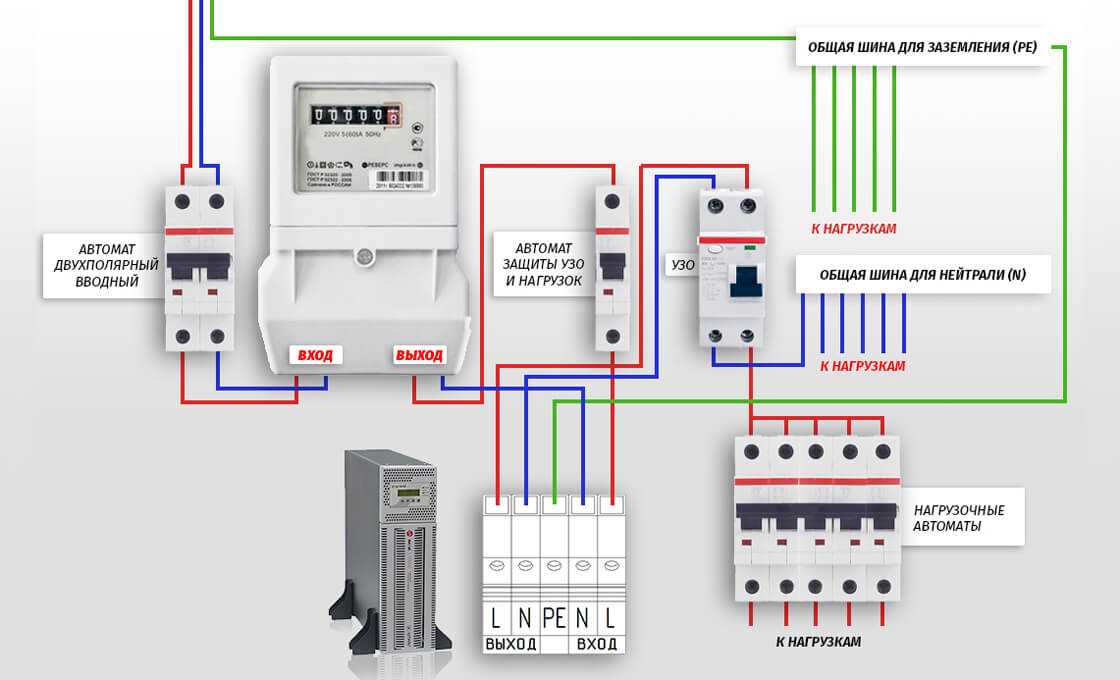

Для использования 380 вольт вам понадобится специальное электрооборудование, такое как трехфазные розетки и разъемы. Также вы должны правильно провести электрическую разводку и установить соответствующие защитные устройства, чтобы обеспечить безопасность.

Однако, если у вас нет опыта работы с электрическими сетями или вам необходимо использовать низковольтное оборудование, лучше обратиться к профессионалам, чтобы избежать возможных проблем и рисков. Только грамотный подход и соблюдение требований безопасности позволят вам эффективно использовать напряжение 380 вольт в вашем бизнесе или домашней среде.

Цифровой тестер – подробное описание

Перед тем как измерить силу тока в каком-либо приборе или определить уровень напряжения в розетке, следует запомнить некоторые сокращенные термины, которые располагаются на передних панелях многих моделей мультиметров:

OFF – это положение вращающегося переключателя говорит о том, что тестер выключен;
DCV – участок перемещения триггера, позволяющий измерять постоянную разность потенциалов диапазоном от 200 милливольт до 1 киловольта;
DCA – этот сектор позволяет измерять постоянный ток;
ACV – эти положения переключателя позволяют замерять переменное напряжение, максимальная величина которого равна 750 Вольт;
hFe – функция проверки работоспособности транзисторов;
>l – этот сектор переключателя позволяет выполнить такую функцию, как прозвонить провода.
Ω – обозначает режим измерения сопротивления, обычно от 200 Ом до 2 мегаОм.

Комплектуются эти тестеры двумя щупами двух цветов – как правило, черного и красного. Для их подключения на передней панели должны быть три разъема. Красный щуп подсоединяется к одному из фазных разъемов, черный – к нулевому. Нулевой разъем имеет маркировку «СОМ». Красный щуп подсоединяется к одному из двух разъемов – для замера тока величиной до 10 ампер, либо для всех остальных измерений, обозначенному как «VΩmA». Этими же щупами производится измерение напряжения 220 вольт, также можно померять ток в розетке и любое сопротивление.

Перед тем как измерить напряжение в розетке, обязательно нужно проверить целостность изоляции щупов, чтобы не быть пораженным электрическим током. Это – основное правило безопасности, касающееся работы с тестером.

Проверенные мультиметры

Со своим многолетним стажем в области электроники, я поменял много мультиметров. Хочу остановиться именно на двух марках, которые меня очень сильно радовали и до сих пор радуют в моем нелегком деле.

Мультиметры DT9205

Большой дисплей, удобный функционал, функция автоматического выключения, недорогая стоимость. Если вы полистаете страницы моего сайта, то увидите, что я использовал именно эти модели мультиметров в своей практике. Они очень удобные и долговечные. Да, они имеют большие габариты, но это того стоит. Такой мультиметр очень удобно лежит в руке.

Вот ссылка на Алиэкспресс. Старайтесь брать именно такой, какой на фото выше. Его стоимость в диапазоне 700-800 рублей.

Мультиметры Mastech

Как вы видели, у меня есть вот такой мультиметр от этой фирмы. Не могу не нарадоваться).

Посмотреть его можете также на Алиэкспрессе по этой ссылке. Встречаются множество подделок, так что будьте бдительны.

Подготовка к измерению напряжения 380 вольт

Измерение напряжения 380 вольт с помощью мультиметра является ответственной задачей, требующей особой осторожности и соблюдения определенных правил. Правильная подготовка к измерению позволит избежать возможных ошибок и потенциальных опасностей

Шаг 1: Проверка состояния мультиметра

Перед началом измерений необходимо убедиться в исправности и правильной работе мультиметра. Проверьте наличие заряда в батарейке мультиметра, а также корректность подключения проводов.

Шаг 2: Включение мультиметра

Убедитесь, что мультиметр находится в режиме измерения напряжения. Обычно для этого нужно повернуть ручку переключения режимов измерений в позицию «V» или «ACV» (в зависимости от модели мультиметра).

Шаг 3: Подготовка проводов

Для измерения напряжения 380 вольт необходимы специальные провода, способные выдерживать высокое напряжение. Проверьте, что провода не повреждены и хорошо фиксируются в гнездах мультиметра.

Шаг 4: Подключение мультиметра

Перед подключением мультиметра к источнику напряжения, убедитесь, что источник отключен от сети и не представляет опасности для вашей безопасности.

Следующим шагом необходимо подключить провода мультиметра к источнику напряжения. Красный провод мультиметра, как правило, подключается к контакту «-» (минус) источника, а черный провод — к контакту «+» (плюс).

Шаг 5: Произведение измерений

После подключения мультиметра к источнику напряжения можно приступать к измерениям

Включите источник питания и осторожно наблюдайте за показаниями мультиметра. Убедитесь, что показания находятся в пределах ожидаемого значения (в данном случае — около 380 вольт)

Шаг 6: Проверка безопасности

После окончания измерений и выключения источника питания, убедитесь, что провода мультиметра отключены от источника и приступайте к проверке безопасности. Визуально проверьте провода на наличие повреждений, и только после убедительности в их исправности, можно приступать к другим действиям.

Не забывайте о безопасности во время работы с электрооборудованием и всегда соблюдайте правила техники безопасности! Забота о своей безопасности должна быть приоритетной задачей при работе с электричеством.

ГОСТ 29322-92. Стандартные напряжения

Из всех бывших республик СССР к стандарту «230В» перешли Россия, Украина, страны Балтии.

При этом следует понимать, что электрическое оборудование, выпускаемое в России и для России должно нормально работать и при напряжении 220В, и при напряжении 230В. Для приборов, как правило, закладывается диапазон по напряжению от -15 % до +10 % от номинального.

География стран со стандартными напряжениями: 100В, 110В, 115В, 120В, 127В, 220В, 230В, 240В

В разных странах мира приняты различные стандарты сетевого напряжения. Можно встретить следующие стандарты: — 100В в Японии, — 110В в Ямайке, Гаити, Гондурасе, Кубе,— 115В в Барбадосе, Сальвадоре,Тринидаде,— 120В в США, Канаде, Венесуэле, Эквадоре— 127В в Бонайре, Мексике, — 220В во многих странах Азии и Африки,— 230В во многих странах Европы и части стран Азии,— 240В в Афганистане, Гайане, Гибралтаре, Катаре, Кении, Кувейте, Ливане, Нигерии, Фиджи

География стран, в которых приняты напряжения 220В и 230В

Наибольшее распространение получили стандарты 220В и 230В, эти стандарты приняты более чем в 150 странах мира.

На практике конечно напряжение в сети постоянно изменяется и зависит от многих факторов. Часто допустимый диапазон напряжений указывается на тыльной стороне изделия или на электрической вилке прибора. Наиболее требовательны к качеству электропитания приборы, имеющие электродвигатели (холодильники, кондиционеры, стиральные машины, котлы отопления, насосы).Ясно, что для любых приборов, используемых в России и напряжение 220В и напряжение 230В является хорошим.

Какие бывают отклонения в качестве электроэнергииХорошо известно, что в наших сетях часто бывают значительные отклонения от стандартов качества электроэнергии. И напряжение может быть значительно ниже 220В или значительно выше 230В. Причины этого явления тоже известны: старение действующих электрических сетей, плохое обслуживание сетей, высокий износ сетевого оборудования, ошибки в планирование сетей, большой рост потребления электроэнергии. К проблемам в сетях можно отнести: низкое и пониженное напряжение, высокое и повышенное напряжение, скачки напряжения. провалы напряжения, перенапряжение, изменение частоты тока.

Решение вопроса – есть! И каждый любитель загородной жизни вправе обеспечить себя стабильным напряжением при помощи нашего оборудования. Ждем Ваши вопросы и комментарии на эл. почту [email protected]

5 причин купить стабилизатор у нас

городской комфорт у вас за городом, благодаря стабильной работе всей электротехники
консультацию наших профессиональных инженеров по решению конкретно ваших проблем
гарантия на наше оборудование 3 (три!) года
бесплатно привезти прямо к вам в черте города
монтаж оборудования профессиональным инженером-электриком

Может ли гулять частота электричества в квартире?

Ну в основном конечно по частоте 2-2,5%. Это для номинального режима работы оборудования тех же электростанций. Но могут быть и большие отклонения.

1.5. Генераторы постоянного тока и синхронные компенсаторы при номинальной частоте вращения, а генераторы переменного тока, кроме того, и при номинальном коэффициенте мощности должны развивать номинальную мощность при отклонениях напряжения от номинального на ±5%. Мощность генераторов и синхронных компенсаторов при отклонениях напряжения от номинального значения более чем на ±5% (но не более чем на ±10%) должна быть по требованию потребителя указана предприятием-изготовителем. Двигатели должны сохранять номинальную мощность (в технически обоснованных случаях — номинальный момент) при отклонениях напряжения сети от номинального значения в пределах

от минус 5 до плюс 10%. Генераторы и двигатели переменного тока должны сохранять номинальную мощность при отклонениях частоты переменного тока на ±2,5% номинального значения. Двигатели переменного тока при одновременном отклонении напряжения и частоты переменного тока от номинальных значений должны сохранять номинальную мощность, если сумма абсолютных процентных значений этих отклонений не превосходит 10% и каждое из отклонений не превышает нормы. …

МАШИНЫ ЭЛЕКТРИЧЕСКИЕ ВРАЩАЮЩИЕСЯ. ТУРБОГЕНЕРАТОРЫ Общие технические условия

4.4 Машины должны допускать продолжительную работу с номинальной мощностью и номинальным коэффициентом мощности, а также с оговоренным соглашением, разделом 7 и приложением А, максимальными нагрузками, при отклонениях напряжения ±5 % и частоты ±2% номинальных значений, как это показано заштрихованной площадью на рисунке 1. Предельные превышения температуры или предельные температуры, указанные в таблице 1, следует применять только к режиму работы с номинальными напряжением и частотой.

Таблица 1 — Предельные температуры и превышения температур … Примечания 1 По мере увеличения отклонения напряжения и частоты от номинальных превышения температур или температуры могут прогрессивно увеличиваться. Продолжительная работа с номинальной мощностью в некоторых граничных токах заштрихованной площади может привести к росту превышений температур приблизительно на 10 К. Машины также должны обеспечивать номинальную мощность при номинальном коэффициенте мощности при изменении напряжения ±5 % и частоты от плюс 3 % до минус 5 % номинальных значений, как это определено внешней пунктирной границей на рисунке 1, однако при этом будут иметь место дальнейшие повышения превышений температур. 2 Для уменьшения сокращения срока службы из-за повышения температур или превышений температур работа машины вне пределов заштрихованной площади должна быть ограничена по продолжительности и числу случаев По мере возможности должна снижаться мощность машины или должны предприниматься другие меры Турбогенераторы должны допускать продолжительную работу со сниженной нагрузкой при одновременных отклонениях напряжения сверх ±5 %, но не более чем до ±10 %, и частоты до ±2 % номинальных значений. Допустимые нагрузки в зависимости от их продолжительности и числа случаев работы вне заштрихованной зоны должны быть указаны изготовителем в инструкции по эксплуатации машины 3 Режимы работы при повышенном напряжении в сочетании с пониженной частотой или при пониженном напряжении и повышенной частоте являются анормальными При этом работа в первом из режимов может привести к увеличению превышения температуры обмотки возбуждения. При режимах работы, показанных на рисунке 1, перевозбуждение или недовозбуждение машины и ее трансформатора не превышают 5 %. 4 Следует учитывать влияние отклонения частоты от номинальной на работу других элементов турбоагрегата, например турбины и вспомогательного оборудования Изготовителю турбины следует указывать пределы изменения частоты и время, в течение которого турбина может работать при этой частоте. Следует также учитывать возможность работы вспомогательного оборудования при изменении напряжения и частоты

Разница между переменным и постоянным напряжением

Правильнее будет говорить о разнице между постоянным и переменным током. Различные электроприборы работают либо от постоянного тока, либо от переменного.

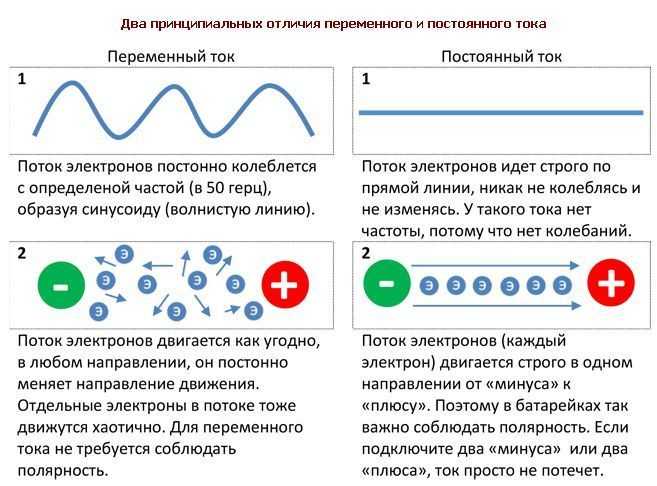

Переменный означает, что направление движения электронов в проводнике меняется от плюса к минусу с заданной частотой, то есть меняется полярность тока. В бытовой розетке по стандарту действующее напряжение 220 В, (амплитудное 311 В) а частота изменения тока 50 Гц. От такого напряжения работают все включающиеся в розетку приборы.

А вот аккумуляторы и батарейки — это источники постоянного тока. Они всегда имеют фиксированные плюс и минус (полярность). Частота у постоянного тока, естественно, отсутствует.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.

Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Общее назначение

Это многофункциональное устройство, предназначенное для измерения целого ряда параметров электрического тока. Современный мультиметр, даже полупрофессиональный, предназначенный для бытовых нужд, способен измерять:

переменное и постоянное напряжение;
переменный и постоянный ток (силу тока);
сопротивление.

Это минимальный перечень функций, которыми обладает даже самое простое устройство. Более сложные имеют функции прозвонки диодов и транзисторов, проверки целостности кабелей и т.п. Есть модели, которые позволяют мерить даже температуру.

Обычный бытовой прибор используется в сетях, напряжение которых не выше 1000 вольт постоянного или 750 вольт переменного тока. Чтобы измерить высокое напряжение, применяется только профессиональный высоковольтный мультиметр.

Несколько слов о силе тока, и для чего ее бывает нужно измерять

Для начала вспомним, что же это такое – сила электрического тока.

Этот показатель (I) измеряется в амперах и входит в число основных физических величин, определяющих параметры той или иной электрической цепи. К двум другим относят напряжение (U, измеряется в вольтах) и сопротивление нагрузки (R, измеряется в омах).

Как преподносилось в школьном курсе физики, электрический ток является направленным движением заряженных частиц по проводнику. Если рассматривать с большим упрощением, вызывается он электродвижущей силой, возникающей из-за разности потенциалов (напряжения) на полюсах (клеммах, контактах) подключенного источника питания. По своей сути сила тока показывает количество этих самых заряженных частиц, проходящих через конкретную точку (элемент схемы) в единицу времени (секунду).

На величину силу тока в цепи влияют два других параметра. Напряжение связано прямой пропорциональностью – так, например, его увеличение вызывает и повышение силы тока. Сопротивление – наоборот, то есть с его ростом при том же напряжении сила тока снижается.

Забавная картинка, наглядно демонстрирующая взаимосвязь основных величин электрической цепи: «Вольт стремится «пропихнуть» Ампер по проводнику, преодолевая препятствия, чинимые Омом».

А слева на иллюстрации показано графическое, удобное для восприятия, изображение закона Ома, показывающего эти взаимосвязи. Из этой «пирамиды» легко составляются формулы в их привычном написании:

U = I × R

I = U / R

R = U / I

Итак, сила тока измеряется в амперах. С некоторым упрощением можно объяснить так, что 1 ампер – это ток, который возникнет в проводнике сопротивлением 1 ом, если к нему приложить напряжение, равное одному вольту.

Кроме основной единицы, используют и производные. Так, довольно часто приходится иметь дело с миллиамперами. Из самого термина понятно, что 1 мА = 0.001 А.

Кстати, сразу упомянем, и про мощность. Ток в 1 ампер, вызванный напряжением 1 вольт, выполнит работу в 1 джоуль. А если это привести к единице времени (секунде), то получится значение мощности, равное 1 ватту.

Это определяется формулой закона Джоуля-Ленца:

P = U × I

где Р – мощность, выраженная в ваттах.

Для чего все это рассказывалось? Да просто потому, что большинство случаев замера силы тока, так сказать, на бытовом уровне, так или иначе связано с определением других параметров. Согласитесь, мало кому придет в голову мысль: «а дай-ка я проверю силу тока просто так», то есть без дальнейшего практического приложения. Тем более что, как уже упоминалось выше, работа с амперметром – наиболее сложная и зачастую небезопасная.

Например, в каких случаях чаще всего замеряют силу тока:

Для уточнения реальной потребляемой мощности того или иного бытового электроприбора. Промерив значения силы тока и напряжения несложно по формуле вычислить и мощность.
Этот же промер и последующий расчет позволяют оценить, советует ли подводимая линия питания таким нагрузкам.
Случается, что подобные «ревизии» позволяют выявить пока еще скрытые, незамеченные дефекты прибора – когда значение силы тока (и мощности, соответственно) намного отличаются от заявленного в паспорте номинала в ту или иную сторону.
Измерения силы тока позволяют оценить степень заряженности автономных источников питания – аккумуляторов и батареек. Проверка их по напряжению никогда не дает объективной картины. Вольтметр может показать, скажем, положенные 1.5 вольта, но уже спустя несколько минут элемент питания безнадежно «сядет». То есть проверку следует проводить именно измерением силы тока.
Таким измерением можно выявить утечку тока, там, где ее по идее быть не должно. Это часто практикуется автомобилистами, если у них есть подозрения, что аккумулятор слишком активно разряжается, когда машина «отдыхает» в гараже или на стоянке. Проведенная проверка позволяет локализовать участок утечки и избежать, кстати, немалых проблем, к которым она может привести.

Цены на мультиметры

~~мультиметр~~
Умение замерять силу тока позволяет выявить утечку в электрохозяйстве автомобиля

Иногда требует проверки зарядное устройство аккумулятора – выдает ли оно необходимое значение тока зарядки.

Возможны и иные случаи, когда требуется иметь объективные данные о реальной силе тока. Но основные случаи все же перечислены.

Заключение

Даже бюджетный универсальный измерительный прибор – мультиметр позволяет проводить измерения в достаточно широких пределах, достаточных для домашнего использования. Но при покупке устройства надо хотя бы в общих чертах представлять себе для каких целей он будет использоваться – может будет правильнее немного переплатить но в результате иметь «на подхвате» тестер, способный выполнить любую поставленную перед ним задачу. Также перед его применением не помешает хотя бы в общих чертах освежить в памяти азы построения электрических цепей и использования в них электроизмерительных приборов.
