Принцип работы
Прежде чем приступить к эксплуатации, убеждаются в исправности указателя и отсутствии внешних повреждений. Принцип работы прибора заключается в получении сигнала в виде звука или засветившейся лампочки при касании электродами УН электрической цепи.
Однополюсными указателями, имеющими форму ручки, прикасаются к части сети, проверяя наличие только переменного тока. Для этого прибор за рукоятку берут в правую руку и прикасаются щупом к нужной части сети. При данном процессе заземление будет производиться через тело человека (это не опасно и не влияет на его здоровье), через прикосновение большого пальца правой руки к металлическому контакту, при этом лампочка начинает светиться. Если свечения нет, значит в цепи «0» или полное отсутствие тока.
Также читайте: Как определить фазу и ноль с помощью приборов и без них
Работа двухполюсных приборов основывается на принципе прикасания электродов к двум фазам электрической установки. Двухполюсный УН подходит для сетевой проверки с переменным и постоянным током. При проверке должна загореться неоновая лампа с мощностью не более 10 Вт. Каждый прибор имеет ограничитель в виде шунтирующего резистора – это помогает ограничить ток.
Приборы для указания напряжения более 1000 Вольт
УВН применяются для установления отсутствия или наличия высоких напряжений (более 1кВ) на токопроводящих элементах установок, где планируется проведение ревизии или ремонта. Индикация показателей производится посредством неоновой (светодиодной) лампы, но в отличие от приборов, предназначенных до 1000 В, эти приспособления оснащены довольно внушительной изолирующей частью. Конструкцию, принцип работы и характеристики приборов рассмотрим подробнее.
Конструктивные особенности указателей ВН
Основными частями УВН являются: Рабочая (указательная) часть, состоящая из последовательно подключенных элементов:
-щуп контактный;
-неоновая лампочка;
-конденсатор.
Изолирующая часть, представляющая собой соединение:
-секции из диэлектрического материала
-втулки с резьбой (для крепления указательной части)
Рукоять с ограничительным кольцом.
Некоторые конструкции имеют смотровую прорезь, для наблюдения индикаторной лампочки, на некоторых предусмотрены колпаки — затенители. Большинство современных моделей оборудовано светозвуковой индикацией (УВНУ-10 СЗ ИП, УВНУ-35 СЗ ИП, УВНУ-110 СЗ ИП).
Также существуют бесконтактные устройства, способные подавать сигнал на расстоянии от проводника электроэнергии за счет действия электромагнитного поля (УВНУ-10), тем не менее, осуществить контакт с рабочей частью прибора – необходимо.
Размеры частей УВН, обеспечивающих безопасное проведение работ, приведены в таблице:
В отдельных моделях, рукоять может быть одним целым с изолятором, в этих случаях их общая длина должна соответствовать сумме значений из таблицы.
Порядок работы с применением УВН
Применению прибора должна предшествовать обязательная проверка его работоспособности. Она проводится путем кратковременного контакта с высоковольтной фазой, находящейся под нагрузкой на момент испытания (УВН-80, УВН-90). Однако в некоторых УВН применяется встроенная система самопроверки (УВНУ-2М/1, УВНУ-35 СЗ ИП). Для таких моделей контрольная проверка проводится иначе (смотри инструкцию по эксплуатации): чтобы проверить указатель, нужно нажать кнопку, расположенную на рабочей части устройства, звучание сигнала и включение красного индикатора указывает на исправность УВН.
Работа вблизи высоковольтных линий с указателями ВН, должна производиться только в резиновых перчатках, прошедших регулярную поверку. Держать инструмент разрешается не иначе как за рукоять. Коснувшись щупом токоведущего элемента, должна загореться неоновая лампа (красный светодиод) и сработать звуковой сигнал (если предусмотрен). Если этого не произошло, или мигает зеленый индикатор (в зависимости от модели) — напряжения нет. Но в этом случае контакт щупа с проводником должен удерживаться несколько секунд -5 – 6.
Если в момент работы, устройство подает вместо звукового сигнала писк, а свечение индикатора тусклое, значит необходимо заменить внутренний источник питания, многие модели предусматривают их присутствие (например, в УВНУ-110 СЗ ИП используются 2 литиевых батареи 6 В).
Компенсирующие напряжения
Для того чтобы определить состояние заряда (state of charge, SoC) аккумулятора, BMS выполняет так называемый кулоновский подсчет, который позволяет определить количество энергии, оставшейся в каждой ячейке аккумулятора на данный момент. Подобная архитектура может работать сразу с сотнями ячеек аккумулятора, гарантируя, что все элементы разряжаются равномерно и их заряд не падает ниже порогового значения, что может уменьшить их общую емкость или привести к глубокому разряду ячейки.
Важно отметить, что многие последовательно соединенные элементы имеют большие разности потенциалов— это в свою очередь требует гальванической развязки между компонентами системы, например, на основе силовых трансформаторов Pulse, отлично зарекомендовавших себя в качестве изоляторов последовательных коммуникационных соединений. Pulse предлагает разработчикам широкий ассортимент, в котором легко можно найти модель, обеспечивающую необходимое напряжение, с нужным количеством каналов, формой и типом корпуса
Так, серия HM11/21xxNL доступна в многочисленных конфигурациях с различными рабочими напряжениями и напряжениями изоляции (рис. 4). Изолирующие силовые трансформаторы одобрены для применения в системах контроля заряда многими игроками рынка (Renesas/ Intersil, Rohm и другими).

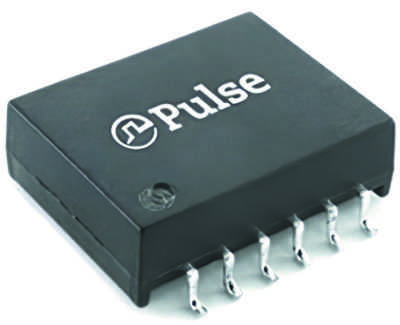

Рис. 4. Внешний вид трансформатора HM2100NLT

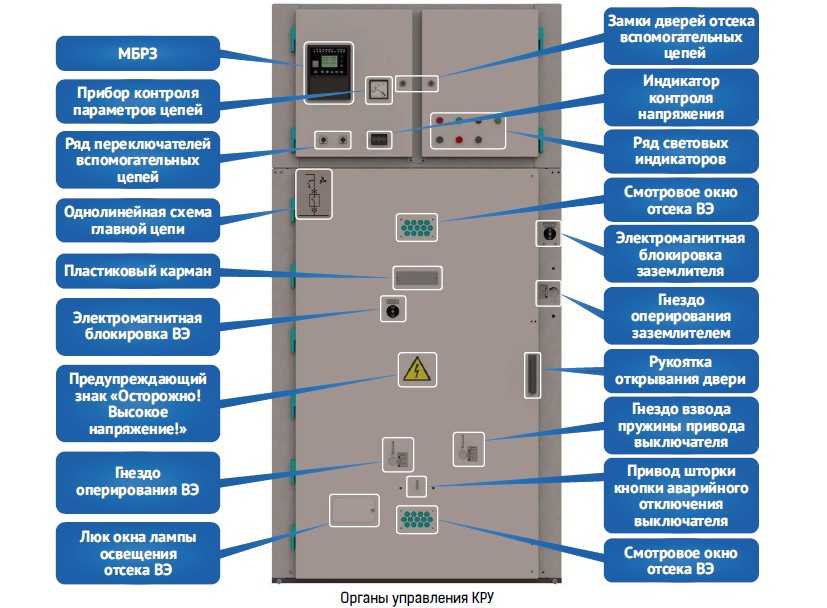

Преимущества устройства индикации напряжения УИН ИОРПЭЛ-10 с модулем ZV-200:
— Электроды связи выполнены на базе полимерных изоляторов, имеющий высокую прочность и малый вес.
— Электроды связи имеют экстремально низкую емкость и обеспечивает высокий уровень безопасности работы: уровень напряжения в сигнальных цепях абсолютно безопасен даже при отключенном блоке индикации.
— Специализированная схемотехника блока индикации обеспечивает индикацию даже при экстремально низких мощностях сигнала.
— Устройство индикации УИН ИОРПЭЛ-10 представляет собой техническое решение для контроля напряжения с уровнем затрат значительно меньше, чем у аналогов, что делает его привлекательным в том числе и для низкобюджетных проектов.
— Может применяться в любом рабочем положении.
— Надежность и долговечность работы устройства (средний срок службы – не менее 15 лет).
Возможно, вам также будет интересно
Однако актуальными задачами все еще остаются снижение остаточного падения напряжения на IGBT в проводящем состоянии и улучшение стойкости прибора к токовым и температурным перегрузкам. Биполярный p-n-p-транзистор, входящий в состав ячейки IGBT, невозможно перевести в режим насыщения: он принципиально остается в активном режиме. Это приводит к тому, что падение напряжения на открытом IGBT составляет единицы вольт,
Алексей Юшков Данная статья посвящена трем представителям семейства дросселей Elhand Transformatory — сетевым, сглаживающим и моторным, а также их совместному использованию. Фирма производит сухие трансформаторы, силовые дроссели и блоки питания для применения в таких областях, как: энергетика; системы управления, автоматика и сортировка; кораблестроительная и авиационная промышленность; медицина; железнодорожный транспорт; горнодобывающая, сталеплавильная и химическая промышленность. Сетевые
Низковольтный LDO от Exar с нагрузкой до 2 А
10 февраля, 2012
Компания Exar начала поставки LDO-стабилизаторов напряжения XRP6272 с выходным рабочим током до 2 А.
Основные технические характеристики устройства:
входное напряжение 1,8–6 В;
выходное напряжение
фиксированное 5 В (по умолчанию),
регулируемое — от 5 В до 0,7 В;
длительный ток нагрузки до 2 А;
точность выходного напряжения 2%;
падение напряжения вход–выход 550 мВ (при 3,3 В/2 А);
собственное потребление 30 мкА;
потребление в режиме Shutdown 0,01 мкА;
коэффициент подавления пульсаций PSSR — 70 дБ;
низкий уровень шумов;
диапазон рабочих температур …
Требования к указателям
В общий перечень требований к использованию УН входит соответствие заявленным техническим характеристикам по ГОСТу, проверка, которая включает визуальный осмотр, стойкость к механическим и климатическим воздействиям, электрическое сопротивление изоляции, чёткую работу зарядного устройства, соответствие рабочим чертежам, наличие шероховатости, полную комплектацию всех составных частей (особенно, ограничительного кольца), присутствие сертификата и сопроводительных документов (схем, инструкций, памяток и т.д.).
Визуальный контроль заключается в осмотре и проверке исправности, комплектности, целостности упаковки, наличия маркировки и защиты от коррозии. Соответствие рабочему чертежу проводится с помощью измерительных инструментов. Поверхность на присутствие шероховатости проверяют с помощью оптического индикатора или профилометра. Если корпус изделия сделан из металла, то он должен быть выполнен по ГОСТу 9.302.
Также читайте: Что такое напряжение шага
УН должен быть исправен, без наружных повреждений, с работающими световыми и звуковыми сигналами, а у изолирующих частей должны присутствовать диэлектрические свойства. Значение тока обязательно указывается в техническом паспорте. Только при таких требованиях разрешается эксплуатировать устройство.

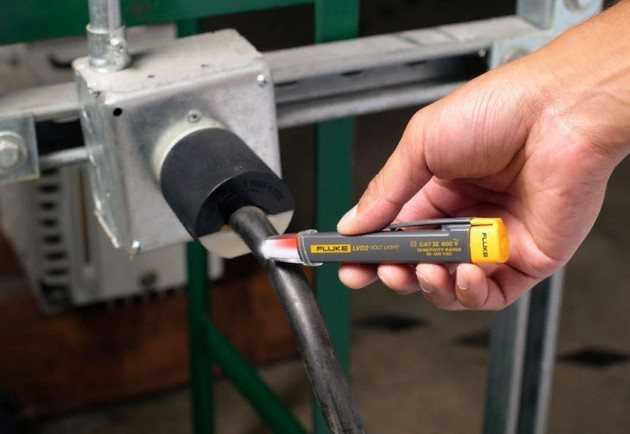

Бесконтактный указатель напряжения
При наличии прямого доступа к открытым контактам электропроводки или электроустановки, производить измерение напряжения легко. А как определить потенциал (хотя бы его наличие) в скрытой проводке?
Для этого существуют бесконтактные индикаторы (не путать с токоизмерительными клещами).
Такие указатели работают не напрямую с электрическим током, а с электромагнитным полем, возникающим вокруг проводника. Фактически, это трансформатор без сердечника, или катушка индуктивности.
Простейшие указатели реагируют на переменное магнитное поле. При его обнаружении срабатывает схема, собранная на триггерах, и на индикатор (LED элемент) подается напряжение. Для усиления эффекта обнаружения, параллельно включается звуковой сигнал.
Разумеется, ни о каких измерениях напряжения не может быть и речи. Мало того, наличие электромагнитного поля зависит от многих факторов, в том числе наличие рядом с проводником заземляющей шины. Иными словами, качественно (по требованиям ПУЭ) проложенный электрический кабель, бесконтактным пробником обнаружен не будет.
Преимущества:
- удобство применения: не надо искать открытые контакты;
- безопасность: нет контакта с токоведущими частями.
Недостатки:
в реальности прибор не гарантирует даже 50 % результата.
Исходя из принципа работы такого указателя, чем сильнее ток в кабеле — тем выше вероятность обнаружения потенциала. Соответственно, если электроприбор не включен, его питающий кабель не будет активно формировать вокруг себя электромагнитное поле. При этом потенциал на фазном проводе присутствует, и опасность поражения электротоком остается.
Перед использованием любого измерительного прибора убедитесь в наличии сертификата соответствия безопасности.
Критические аспекты заряда и разряда аккумулятора
При проектировании аккумуляторного блока необходимо учитывать два особенно важных момента:
- Чрезмерный заряд аккумулятора может привести к его перегреву. Элементы аккумуляторной батареи имеют достаточно узкий температурный диапазон работы, вследствие чего перегрев устройства может вызвать необратимые повреждения, а также привести к тепловому разрушению и возгоранию или взрыву аккумулятора. Чрезмерный перегрев литий-ионных аккумуляторов недопустим.
- Разрядка батареи ниже определенного порогового значения может привести к снижению ее емкости. Величина порога зависит от химического состава или технологического устройства аккумулятора. Ведущие поставщики, такие как Samsung SDI, указывают данный порог в техническом паспорте на устройство.
Вопрос-ответ:
Что такое указатель высокого напряжения (УВНУ)?
Указатель высокого напряжения (УВНУ) — это устройство, предназначено для измерения напряжения в электрических сетях с высоким напряжением. Оно позволяет оперативно определить наличие напряжения на проводах и обеспечить безопасность при работе с электрическим оборудованием.
Как работает указатель высокого напряжения?
Указатель высокого напряжения (УВНУ) работает на принципе обнаружения электрического поля вокруг проводов. Он имеет датчики, которые реагируют на наличие электрического поля и передают сигнал на индикатор. Когда индикатор светится или издает звуковой сигнал, это указывает на наличие высокого напряжения вблизи. УВНУ обычно работает от батарейки или аккумулятора.
Как выбрать указатель высокого напряжения?
При выборе указателя высокого напряжения (УВНУ) следует обратить внимание на несколько важных параметров. Во-первых, необходимо учесть диапазон измеряемых напряжений и выбрать устройство с соответствующими характеристиками
Также стоит обратить внимание на точность измерений, наличие дополнительных функций (например, отображение поля или возможность записи данных), удобство использования и надежность данной модели.
Как использовать указатель высокого напряжения?
Для использования указателя высокого напряжения (УВНУ) необходимо включить его и поднести к проводам или кабелям, напряжение которых требуется измерить. Если в окружающей области присутствует высокое напряжение, индикатор устройства будет светиться или издавать звуковой сигнал
Важно соблюдать все меры предосторожности и следовать инструкциям по использованию устройства, чтобы предотвратить возможные опасные ситуации
Как работает указатель высокого напряжения УВНУ?
Указатель высокого напряжения УВНУ – это электронное устройство, которое служит для измерения высоких напряжений в электрических цепях. Он состоит из диода сигнализации, подключенного параллельно к сопротивлению исследуемой цепи. Когда напряжение в цепи превышает заданный порог, диод заполняется и начинает светиться, указывая на наличие высокого напряжения.
Зачем нужен указатель высокого напряжения УВНУ?
Указатель высокого напряжения УВНУ используется для обеспечения безопасности при работе с высокими напряжениями
Он позволяет оператору быстро определить наличие напряжения в цепи и принять необходимые меры предосторожности
Это особенно важно при проведении работ на электроустановках, где высокое напряжение может представлять риск для жизни и здоровья.

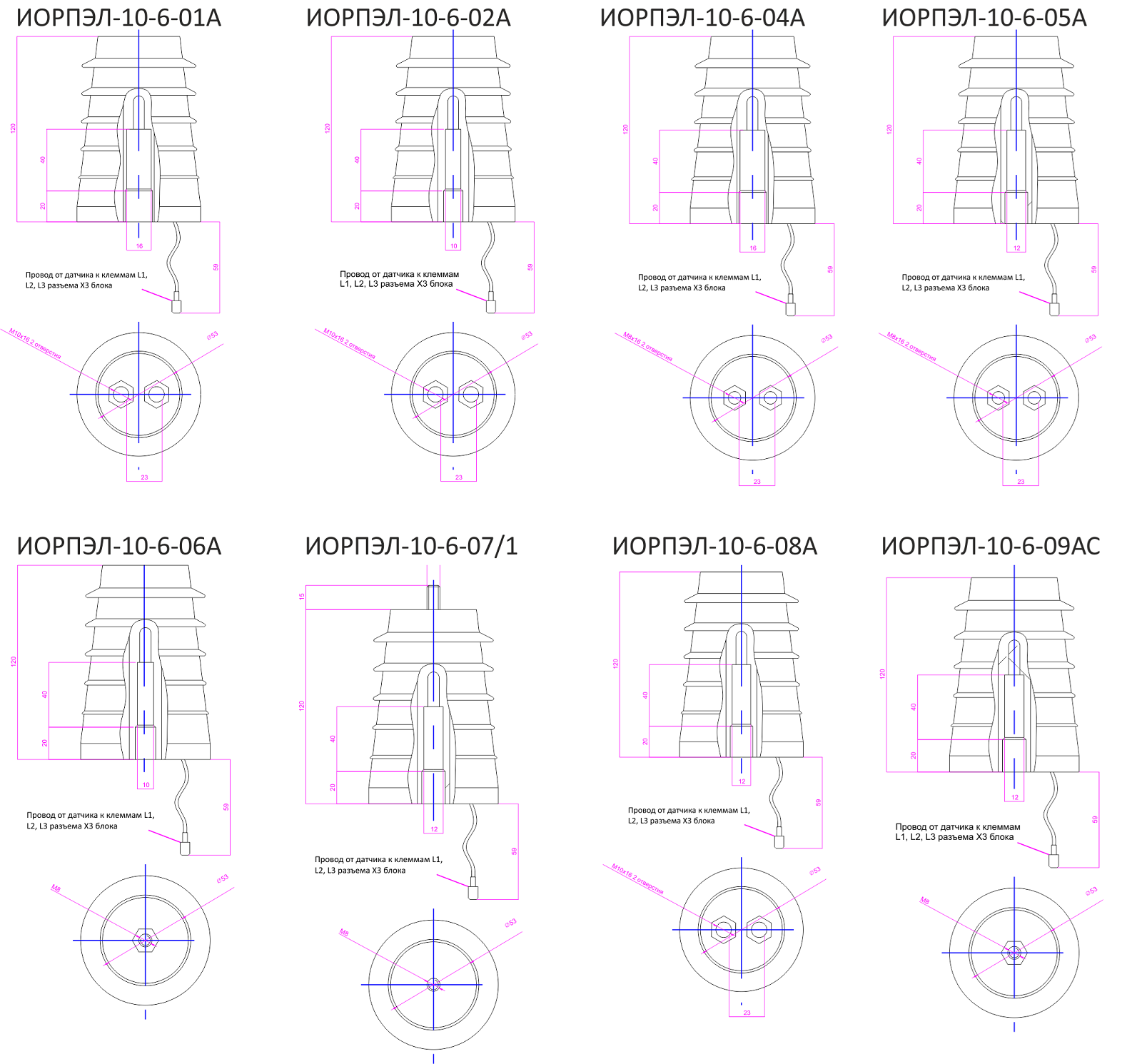

Габаритные и присоединительные размеры электродов связи ИОРПЛ-10:
<h2 text-align:=»» center;»=»»>Основные технические характеристики модуля индикации ZV-200:
|
Параметр |
Значение параметра |
|
Количество каналов обнаружения высокого напряжения |
3 |
|
Тип подключаемых датчиков напряжения |
ИОРПЭЛ-10-6, емкостные делители 10…3700 пФ |
|
Пороговое напряжение срабатывания, % от Uном |
45 |
|
Диапазон напряжения питания устройства, пост/перем, В |
77/55 … 390/276 |
|
Номинальный рабочий ток контакта реле при переменном/постоянном напряжении 220В, А |
3/0,1 |
|
Номинальное напряжение питания концевого выключателя двери, пост/перем (подается с дискретного входа устройства), В |
220В |
|
Ток потребления дискретного входа, мА, не более |
3 |
|
Уровень встроенной звуковой сигнализации, дБ, не менее |
70 |
|
Тип какала связи / интерфейс |
RS-485 (неизолированный) / Modbus RTU |
|
Диапазон рабочих температур, ºС |
-40…+60 |
|
Относительная влажность воздуха, % |
30—80 |
|
Габаритные размеры блока индикации, ШхВхГ, мм |
96х49х40 |
