Описание, применение и преимущества
Реле РЭС-6 РФО 452-104 является электромеханическим устройством, предназначенным для автоматического отключения электроустановок при возникновении аварийных ситуаций или недопустимых значений параметров электрической сети.
Реле РЭС-6 РФО 452-104 широко используется в различных отраслях промышленности и энергетики, включая заводы, шахты, электростанции и другие объекты, где требуется надежная защита электроустановок от повреждений и аварийных ситуаций.
Основные преимущества реле РЭС-6 РФО 452-104:
- Надежность: Реле обладает высокой степенью надежности и стабильной работы в самых сложных условиях эксплуатации.
- Простота установки и подключения: Реле имеет компактный размер и небольшой вес, что облегчает его установку и подключение.
- Широкий диапазон рабочих параметров: Реле способно работать в широком диапазоне рабочих температур и влажности.
- Высокая точность срабатывания: Реле обеспечивает точное и быстрое срабатывание при достижении предельных значений параметров электрической сети.
- Удобство использования: Реле оснащено интуитивно понятными регуляторами и индикаторами, обеспечивающими удобство в настройке и контроле работоспособности.
Дополнительные особенности реле РЭС-6 РФО 452-104:
- Обладает защитой от короткого замыкания и перегрузки.
- Имеет функцию выбора времени задержки срабатывания.
- Обеспечивает автоматическое восстановление подачи электроэнергии после исчезновения аварийной ситуации.
- Выполнено в соответствии с требованиями технических норм и стандартов.
Важно отметить: При выборе реле РЭС-6 РФО 452-104 необходимо учесть особенности конкретной электроустановки и ее требования к защите. Также рекомендуется обратиться к специалистам для консультации по выбору и установке данного реле

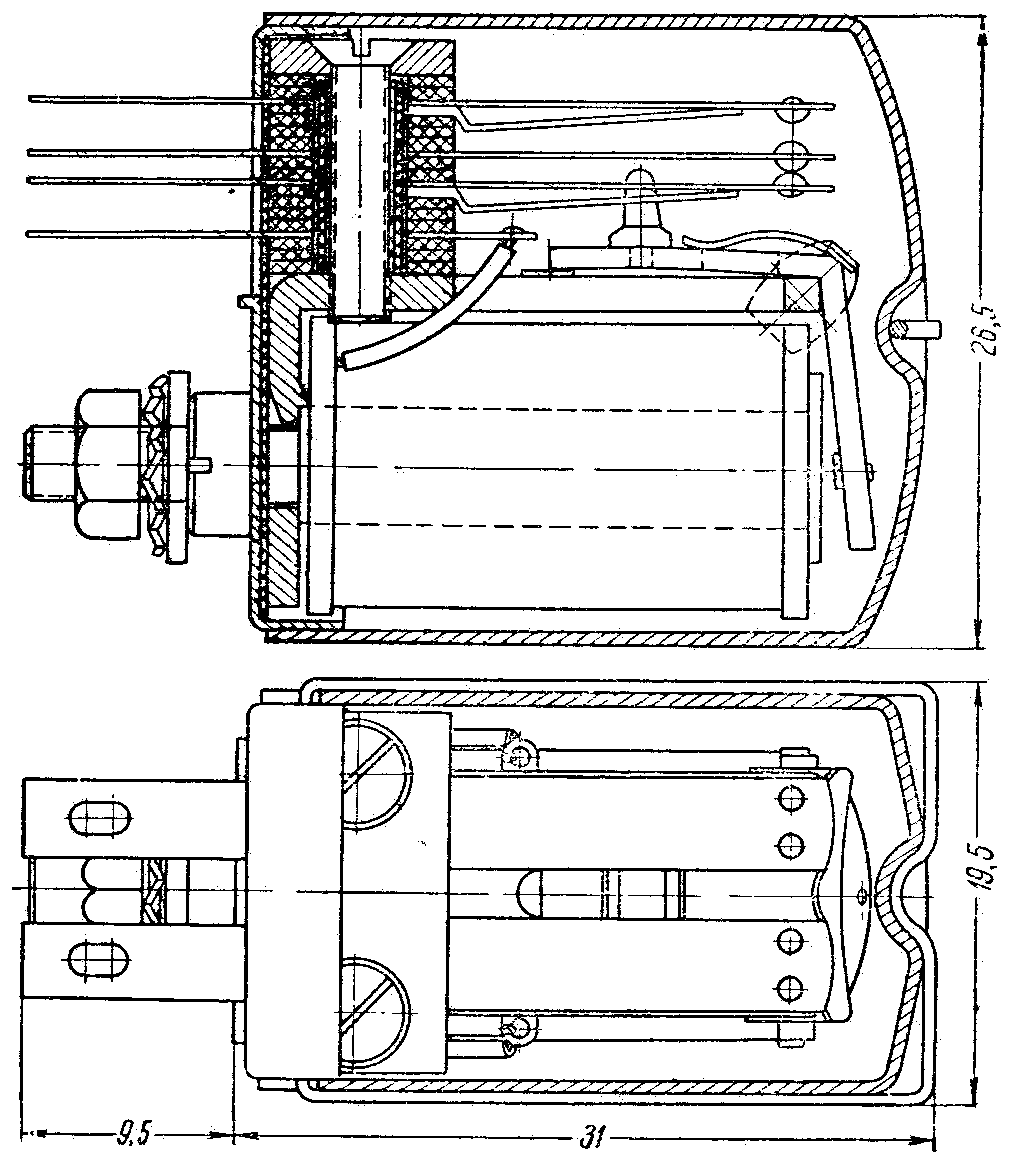

Конструкция реле
Магнитная система реле типа РЭС6 аналогична магнитной
системе реле типа РСМ, но длина сердечника и корпуса немного больше (22 мм).
Контактная система имеет другую конструкцию, контактные
пружины с прокладками из стеклотекстолита собраны в пакет, который двумя
винтами крепится к корпусу. Все пружины изготовлены из бронзы толщиной
0,15 мм.
Неподвижные пружины лежат на латунных опорных пружинах.
Длина контактных пружин 14,5 мм, ширина 4 мм. Контакты двойные, серебряные.
Контакты обмотки выведены к паяльным штифтам (лепесткам),
заложенным в контактный пакет.
Реле имеет задний щиток из стали и защищено съемным
алюминиевым чехлом, который удерживается П-образной пружиной
из стальной проволоки.
Контакты реле выдерживают 50 000 циклов при активной
нагрузке 2А/30В или 200 000 циклов при активной нагрузке 0,1А/300В, а также
1000 циклов при активной нагрузке 6А/28В постоянного тока.
Изоляция обмотки и контактов выдерживает испытательное
напряжение 500 В эфф.
1. Справочник по элементам автоматики и телемеханики.
Электромагнитные реле. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1958.
2. Витенберг М.И. Расчет электромагнитных
реле для аппаратуры автоматики и связи. М.-Л : Госэнергоиздат, 1961.
3. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй.
Выпуск третий. Реле защиты и автоматики. М.-Л., «Энергия», 1965.
4. Юревич Е.И. Электромагнитные устройства автоматики. М.-Л.,
издательство «Энергия», 1964.
5. Витенберг М.И. Расчет электромагнитных реле для аппаратуры
автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
6. Игловский И.Г. и Владимиров Г.В. Справочник по электромагнитным реле. Л., «Энергия», 1975.
7. Каталог «Изделия промышленности
средств связи». Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
8. Каталог «Изделия промышленности
средств связи». Серия 4. Электромагнитные
механизмы (реле). Тематический выпуск «Электромагнитные
механизмы (реле)». Часть I. — Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1983.
9. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.-
Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
10. Каталог «Изделия промышленности средств связи». Серия 4. Реле слаботочные. Тематический
выпуск «Реле слаботочные». Часть I. — Центральный отраслевой орган научно-технической
информации «ЭКОС», Москва, 1988.
11. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 3-е изд., перераб. и доп.-
Л.: Энергоатомиздат. Ленингр. отд-ние, 1990.
