Выходы
Все блоки питания поставляются с длинными пучками проводов, торчащими сзади. Количество проводов и доступных разъёмов для запитывания устройств будут отличаться от модели к модели, но некоторые стандартные подключения должны обеспечивать все БП без исключения.
Так как напряжение – это величина разности потенциалов, то каждый выход подразумевает два провода: один для указанного напряжения (например, +12 В) и провод, относительно которого измеряется разность потенциалов. Этот провод называется заземлением, «землёй», «reference wire» или «общим» проводом, и два этих провода образуют петлю: от блока питания до устройства-потребителя, а затем обратно в БП.
Поскольку в некоторых таких замкнутых контурах токи небольшие, они могут использовать общие провода заземления.
Официальное фото блока питания Cooler Master.
Главным из обязательных разъёмов является 24-pin ATX12V v. 2.4, обеспечивающий основное питание с помощью нескольких выводов различных напряжений, а также имеющий ряд специальных выводов.
Из этих специальных отметим лишь вывод «+5 standby» – дежурное питание компьютера. Это напряжение подаётся на материнскую плату всегда, даже когда компьютер выключен, при условии, что он остаётся включен в розетку и его БП исправен. Дежурное питание нужно материнской плате для того, чтобы оставаться активной.
Большинство PSU также имеют дополнительный 8-pin разъём для материнской платы с двумя линиями +12 В, и по крайней мере один 6 или 8-pin разъём питания для PCI Express.
Со слота PCI Express видеокарты могут взять максимум 75 Вт, поэтому этот разъем обеспечивает дополнительную мощность для современных GPU.
Конкретно наш рассматриваемый блок питания по соображениям экономии фактически использует два разъема питания PCI Express на одной и той же линии. Поэтому, если у вас действительно мощная видеокарта, старайтесь выделить ей независимую линию питания, не делите её с другими устройствами.

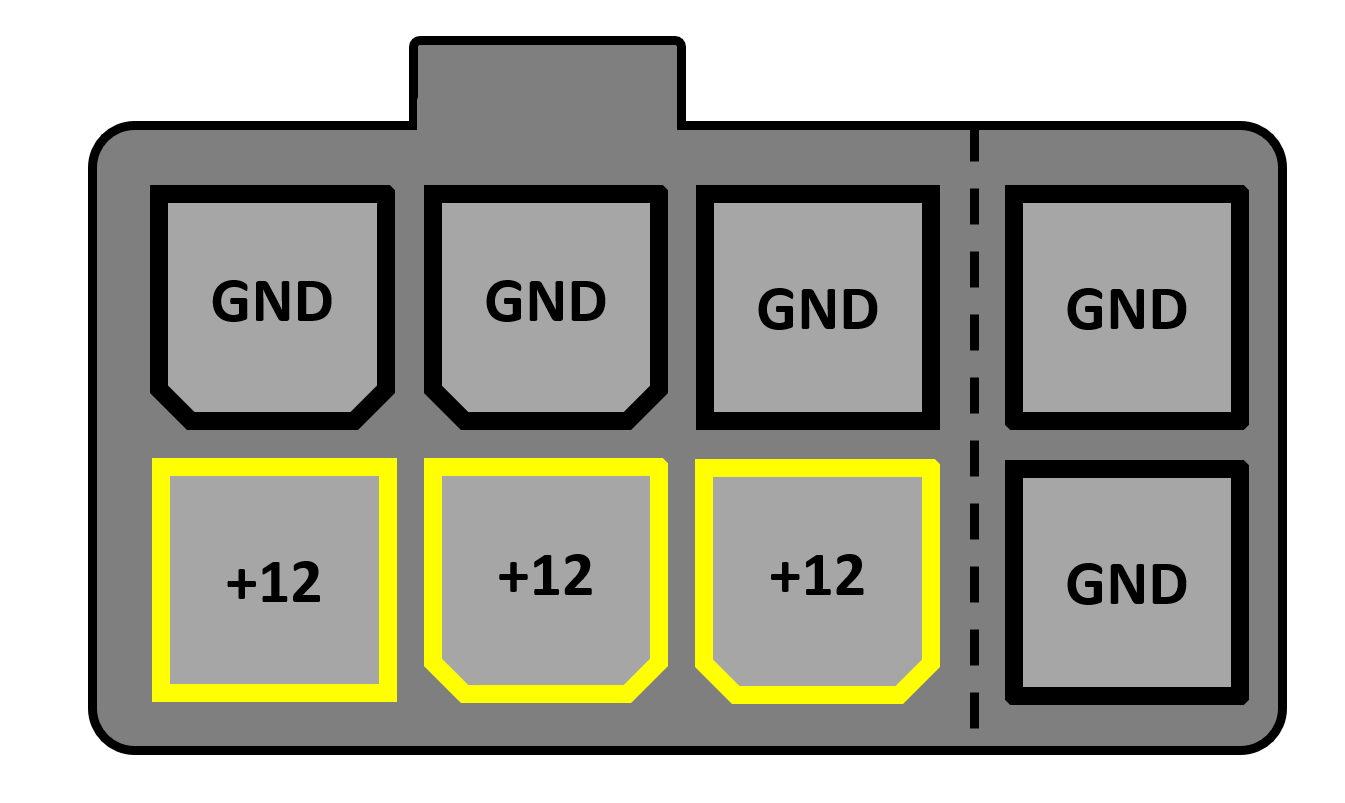

Разница между 6 и 8-pin разъемами PCI Express – два дополнительных провода заземления. Это позволяет повысить силу тока, удовлетворяя потребности наиболее прожорливых видеокарт.

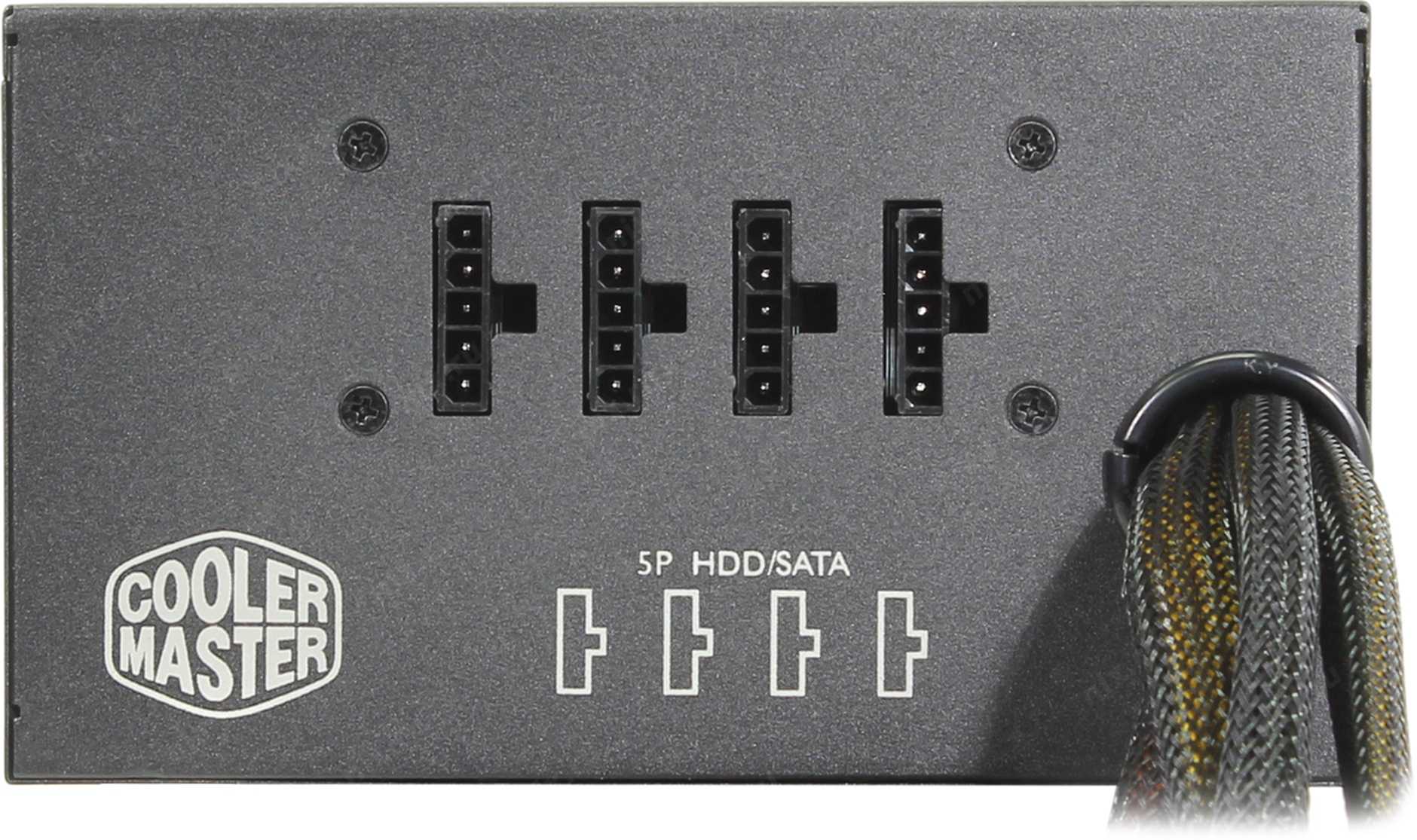

Последние несколько лет мы всё чаще стали замечать блоки питания с гордой припиской «модульный» (modular PSU). Это просто означает, что у них отстегивающиеся кабели, что позволяет использовать только необходимое количество кабелей и разъёмов, не подключая всё ненужное, освободив тем самым пространство внутри блока.
Источник фотографии nix.ru
Наш Cooler Master, как и большинство, использует довольно простую систему подключения модульных кабелей.
Каждый разъем имеет по одному проводу +12В, +5В и +3,3В, а также два провода заземления, и в зависимости от того, к какому устройству будет подключен кабель, разъем на другом конце будет использовать либо соответствующую, либо упрощённую распайку.
Представленный на фото выше разъем Serial ATA (SATA) используется для подключения питания жестких дисков, твердотельных накопителей и таких периферийных устройств, как DVD-приводы.

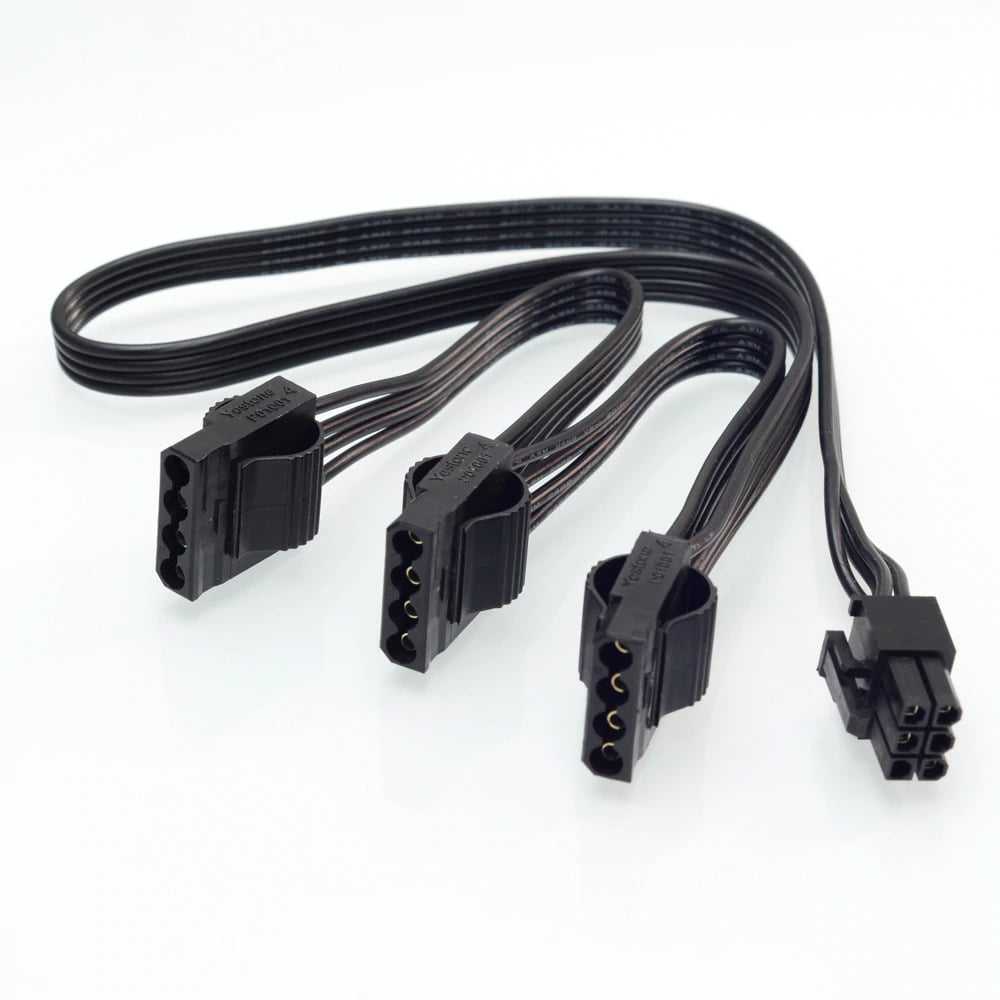

Этот всем знакомый разъём называется замысловато: «разъём питания AMP MATE-N-LOK 1-480424-0». Но все называют его просто Molex, невзирая на то, что это всего лишь название компании-разработчика этого разъёма. Он предоставляет по одному выводу +12В и +5В, и два провода заземления.
На выходных проводах производители тоже могут сэкономить или накрутить цену за счет более ярких или более мягких проводов. Сечение провода также играет важную роль, поскольку более толстые провода обладают меньшим сопротивлением, чем тонкие, поэтому меньше греются при прохождении тока по ним.
Трансформаторный блок
Сегодня уже довольно редко можно встретить применение трансформаторного БП. Схема их сборки и работы довольно проста и понятна.
Самый главный элемент здесь, безусловно трансформатор. В домашних условиях он преобразует напряжение 220В в напряжение 12 или 24В. То есть, идет прямое преобразование одного напряжения в другое.
Частота сети при этом, привычные нам всем 50 Герц.
Далее за ним стоит выпрямитель. Он выпрямляет синусоиду переменного напряжения и на выходе выдает «постоянку». То есть 12В, подаваемые к потребителю, это уже постоянное напряжение 12V, а не переменное.
У такой схемы 3 главных достоинства:
ее простота
незамысловатость конструкции
относительная надежность
Однако есть здесь и недостатки, которые заставили разработчиков задуматься и придумать что-то более современное.
во-первых это большой вес и приличные габариты
как следствие первого недостатка — большой расход металла на сборку всей конструкции
ну и ухудшает все дело низкий косинус фи и низкий КПД
Именно поэтому и были изобретены импульсные источники питания. Здесь уже несколько иной принцип работы.
Советы по использованию и подбору компонентов для работы с напряжением 12V DC
Напряжение 12V DC (постоянного тока) является одним из наиболее распространенных в домашней электротехнике и автомобильной отрасли. Использование этого напряжения требует правильного подбора компонентов и учета особенностей работы с ним.
1. Проверьте совместимость компонентов
Перед началом работы с напряжением 12V DC убедитесь, что все выбранные компоненты совместимы с этим напряжением
Для этого обратите внимание на допустимый диапазон входного напряжения для каждого устройства или компонента
2. Используйте защитные механизмы
При работе с напряжением 12V DC рекомендуется использовать соответствующие защитные механизмы. Например, предохранители могут защитить вашу систему от перегрузки и короткого замыкания. Также рекомендуется использование диодов для защиты от обратной полярности.
3. Правильно выбирайте проводку
Подбор правильной проводки для работы с напряжением 12V DC также важен. Убедитесь, что провода, которые вы используете, имеют достаточное сечение для передачи требуемого тока без проблем
Также следует обратить внимание на качество проводов и их изоляцию для обеспечения безопасности
4. Учитывайте потребляемую мощность
При подборе компонентов для работы с напряжением 12V DC важно учитывать потребляемую мощность каждого устройства или компонента. Убедитесь, что источник питания имеет достаточную мощность для обеспечения работы всех подключенных устройств
5. Изучите документацию
Перед использованием любого компонента или устройства, связанного с работой на напряжении 12V DC, обязательно изучите его документацию. Это поможет вам правильно подключить и настроить компонент и избежать потенциальных проблем.
6
Обратите внимание на температурный режим. Большинство компонентов имеют ограничения по температурным режимам работы, которые необходимо учитывать при работе с напряжением 12V DC
Обеспечьте достаточную вентиляцию и теплоотвод для избежания перегрева
Большинство компонентов имеют ограничения по температурным режимам работы, которые необходимо учитывать при работе с напряжением 12V DC. Обеспечьте достаточную вентиляцию и теплоотвод для избежания перегрева.
7. Устанавливайте компоненты с учетом положительной и отрицательной полярности
При работе с напряжением 12V DC учтите, что положительная и отрицательная полярность имеют значение
При подключении компонентов и проводов обратите внимание на правильное соединение положительного и отрицательного выводов для избежания неправильного функционирования
8. Используйте контроллеры и регуляторы напряжения
Если требуется точное и стабильное напряжение 12V DC, рекомендуется использовать контроллеры или регуляторы напряжения. Они помогут поддерживать постоянный поток энергии и защитят вашу систему от перепадов напряжения.
9. Разберитесь с электромагнитной совместимостью
При работе с электрическими компонентами на напряжении 12V DC обратите внимание на электромагнитную совместимость. Некоторые компоненты могут создавать помехи, которые могут влиять на работу других устройств
Убедитесь, что все ваше оборудование будет совместимо и работать без помех друг с другом.
10. Обратитесь за помощью к специалистам
Если вы не уверены в том, как правильно работать с напряжением 12V DC или как правильно выбрать и использовать компоненты, не стесняйтесь обратиться к профессионалам. Инженеры и специалисты смогут помочь вам с выбором и установкой компонентов, а также сделать все необходимые расчеты.
Список дополнительных компонентов, которые могут понадобиться для работы с напряжением 12V DC:
Составляющая
Описание
Источник питания
Предоставляет стабильное напряжение 12V DC для питания всех подключенных устройств.
Предохранители
Защищают систему от перегрузки и короткого замыкания.
Диоды
Используются для защиты от обратной полярности.
Разъемы и соединители
Для удобного подключения и отключения различных устройств.
Кабели и провода
Необходимы для передачи энергии и данных между компонентами системы.
Контроллеры и регуляторы напряжения
Обеспечивают стабильное напряжение 12V DC.
Гребенки и распределительные блоки
Упрощают подключение и распределение питания между различными компонентами.
Соблюдение этих советов поможет вам работать с напряжением 12V DC безопасно и эффективно, и достичь желаемых результатов в ваших проектах.
Практические примеры применения VDC напряжения
Промышленность
Во многих промышленных системах для питания различных устройств используется VDC напряжение. Так, например, часто используется 24VDC напряжение для питания контроллеров автоматизации, светодиодных ламп и дисплеев. Благодаря своей стабильности и надежности VDC напряжение даёт возможность устройствам правильно и стабильно работать в условиях промышленных процессов.
Автомобильный сектор
Для того чтобы автомобиль работал правильно, ему необходимо постоянное питание. Для этого в автомобиле используются аккумуляторы, которые, в свою очередь, используют VDC напряжение. Например, стандартный автомобильный акумулятор обычно имеет напряжение 12VDC, которое используется для питания системы зажигания, стартера, света автомобиля и других систем.
Электроника
В современной электронике часто используется VDC напряжение для питания различных устройств. Например, в ноутбуках и смартфонах аккумуляторы обычно имеют напряжение 3.7VDC или 7.4VDC. При этом различные компьютерные компоненты, такие как материнские платы, жесткие диски, видеокарты и т.д., могут работать при разных напряжениях, например, 5VDC, 12VDC или 24VDC.
Суммируя все вышеперечисленные примеры, можно отметить, что VDC напряжение является важным элементом во многих областях, где необходимо обеспечить стабильное и надежное электропитание различных устройств. Кроме того, верный выбор VDC напряжения может помочь уменьшить количество проводов и элементов электрической схемы, что экономит место и упрощает проектирование электронных устройств.
Как выбрать и установить оборудование для работы с DC 12В?
При работе с электрооборудованием, питание которого осуществляется от DC 12В, важно правильно выбрать и установить соответствующее оборудование. Ниже приведены несколько рекомендаций, которые помогут вам сделать правильный выбор:
-
Инверторы: Если вы планируете подключать устройства, которые работают от переменного тока (AC), то вам понадобится инвертор. Инвертор преобразует постоянный ток 12В в переменный ток 220В или другое значения.
-
Трансформаторы: Если вы хотите увеличить или уменьшить напряжение постоянного тока 12В, то можете использовать трансформатор. Трансформатор поможет вам получить нужное напряжение для вашего устройства.
Важно понимать, что DC 12В означает, что напряжение электрооборудования составляет 12 вольт. Это напряжение является постоянным и означает, что устройства, которые работают от этого напряжения, требуют постоянного тока
При выборе и установке оборудования для работы с DC 12В, обратите внимание на следующие моменты:
Проверьте совместимость: Убедитесь, что выбранное вами оборудование совместимо с напряжением DC 12В
Это важно для правильной работы и безопасности работы. Установите защиту: Рекомендуется установить соответствующую защиту для оборудования, чтобы предотвратить потенциальные повреждения в случае перенапряжения
Следуйте инструкциям: Всегда читайте и следуйте инструкциям, предоставленным производителем. Это поможет вам правильно установить и настроить оборудование.
Выбор и установка оборудования для работы с DC 12В требует внимания и знания основных принципов работы. Следуя рекомендациям, вы сможете правильно подобрать и установить необходимое оборудование для своих потребностей.
Выбор правильного типа блока питания
При выборе блока питания с напряжением DC 12В необходимо учесть несколько ключевых факторов.
Во-первых, DC означает постоянное напряжение, в отличие от переменного напряжения AC, которое используется в домашней электросети. Поэтому для работы с DC 12В необходим особый тип блока питания, который способен преобразовывать переменное напряжение в постоянное.
Блоки питания с напряжением 12В могут быть разных типов, одним из основных типов является трансформаторный блок питания. Он использует трансформатор, чтобы понизить или повысить напряжение переменного тока, а затем выпрямляет его и стабилизирует до 12В.
Кроме трансформаторных блоков питания, существуют также инверторы, которые преобразуют постоянное напряжение в переменное, а затем снова преобразуют его в постоянное напряжение 12В.
Обратите внимание, что блок питания с напряжением DC 12В необходимо выбирать в зависимости от потребностей вашей системы. Учтите мощность и ток, необходимые для подключаемых устройств
Также проверьте, поддерживает ли ваше устройство работу с напряжением 12В.
Что означает 12 В постоянного тока? — Тонкий светодиодный драйвер с регулируемой яркостью OEM
Что означает 12 В постоянного тока?
2020-02-10
Что означает 12 В постоянного тока? это связано с драйвером светодиодов и безопасностью.
Любой ток, направление которого не меняется со временем, называется напряжением постоянного тока. Текущее значение может быть полностью положительным или полностью отрицательным. Существует два типа постоянного тока: постоянный постоянный ток и пульсирующий постоянный ток.
Напряжение, величина и направление которого не меняются со временем, называется напряжением постоянного тока. В цепи постоянного тока напряжение, приложенное к обоим концам источника питания, определенной цепи и обоим концам компонента, является напряжением постоянного тока. Например, напряжение на обоих концах батареи фонарика и на обоих концах лампочки представляет собой напряжение постоянного тока. Из-за существования последовательно-параллельной связи, параллельное явление электрического оборудования увеличилось (параллельные резисторы имеют шунтирующий эффект).
В параллельной ветви имеется шунтирующий ток, и при прохождении шунтирующего тока через электрическую нагрузку возникает «шунтирующее напряжение» (шунтирующее напряжение равно произведению тока ответвления на сопротивление ответвления по величине). Например, испытательное напряжение и ток в мультиметре можно изменить в диапазоне, используя парциальное напряжение резисторов, включенных последовательно, и шунтирование резисторов, включенных параллельно.
Выбор уровня напряжения — дело чрезвычайно сложное. На самом деле, выбор более высокого напряжения действительно может сэкономить много проводов и энергии, но увеличит стоимость переключателей или электронных компонентов и не сэкономит много денег.
Если мы выберем 100-120 В переменного тока, когда мы начнем вырабатывать электричество, это сократит много средств при прямом использовании цепей выпрямителя, и это будет безопаснее, и даже источники помех в линии электропередач будут значительно уменьшены.
Каждый светодиодный драйвер оценивается в соответствии с его способностью выдерживать мощность.
Мощность = напряжение X ток
Итак, выход: 12 В постоянного тока 1 А означает, что этот светодиодный источник питания может обрабатывать (потреблять или генерировать) 12 Вт мощности То же самое, выход: 12 В постоянного тока 2 А означает, что этот интеллектуальный светодиодный драйвер может обрабатывать (потреблять или генерировать) 24 Вт мощности
Блок питания 12 В является одним из наиболее распространенных блоков питания, используемых в настоящее время.
|
Источник питания индукционной лампы 18–60 Вт 100–265 В переменного тока 12/24 В постоянного тока |
Водонепроницаемый светодиодный драйвер постоянного напряжения 6–300 Вт 100–265 В переменного тока 12/24 В постоянного тока |
Симисторный светодиодный драйвер с регулируемой яркостью постоянного напряжения 12-200 Вт 100-130/170-265/100-277 В переменного тока |
Тонкий светодиодный драйвер с регулируемой яркостью 30–150 Вт, 100–277 В переменного тока (триак/DALI/0–10 В) |
Светодиодные драйверы 12 В постоянного тока должны поддерживать постоянное напряжение во время работы независимо от изменений тока.
Низковольтные 12-вольтовые лампы могут быть установлены заподлицо с землей, спрятаны в ландшафте, установлены на яме для костра или вокруг нее, помещены в воду и во многих других местах. Разнообразие, обеспечиваемое низковольтными лампами, имеет неограниченные дизайнерские возможности.
Низковольтное освещение питается от домашней сети, а домашняя работа возвращается к одному трансформатору, расположенному на участке, который снижает напряжение дома со 120 В до 12 В. Вся система не требует других источников питания, требуется только одна розетка.
Сегодня стоимость драйвера led 12 вольт снизилась за счет эксплуатационных расходов и затрат на установку.
Преимущества использования DC12V в электронике
DC12V представляет собой постоянный ток с напряжением 12 вольт. Он широко используется в электронике благодаря своим многочисленным преимуществам:
Низкое напряжение: DC12V считается низковольтным и обеспечивает безопасность при работе с электронными устройствами. Это значительно уменьшает риск поражения электрическим током для пользователя.
Экономичность: DC12V потребляет меньше энергии по сравнению с высоковольтными системами. Это позволяет снизить энергозатраты при использовании электронных устройств.
Универсальность: DC12V является стандартным напряжением для многих электронных устройств. Оно широко используется в автомобильной электронике, системах безопасности, освещении, зарядных устройствах и других приложениях.
Устойчивость к шумам: DC12V является более устойчивым к электромагнитным помехам и шумам по сравнению с высоковольтными системами
Это особенно важно для электронных устройств, которые должны работать стабильно и надежно.
Простота установки: DC12V обычно поставляется с разъемами, что значительно облегчает установку и подключение электронных устройств.
В целом, использование DC12V в электронике предоставляет множество преимуществ, таких как безопасность, экономия энергии, универсальность и устойчивость к помехам. Это делает его популярным выбором как для домашнего использования, так и для коммерческих целей.
Экскурс в историю
Итак, генератор на нашей электростанции преобразовывает механическую энергию в электрическую. А что дальше? В каком виде и как именно передавать энергию потребителю? Как избежать колоссальных потерь при передаче?
Поразительно, но подобная ситуация существовала на самом деле! В той же Российской Империи вплоть до начала 20 века была полная неразбериха. Рядом с каждым «крупным» потребителем электроэнергии (фабрика, подворье преуспевающего купца или гостиница для особ благородных кровей) строили отдельную электростанцию. Было множество конкурирующих фирм, предоставляющих услуги электрификации и, в последующем, своё электрическое оборудование заточенное только под свою сеть. Каждый поставщик электроэнергии задавал собственные параметры электросети – напряжение, частоту. Были даже электросети с постоянным током! Человек, купивший, к примеру, электролампочки в «Товариществе электрического освещения Лодыгин и Ко» смог бы использовать их лишь в электросети этой же компании. При подключении к сети «Дженерал электрик» эта лампочка тут же вышла бы из строя – напряжение сети этой фирмы было значительно выше необходимого, не говоря уже о других параметрах.
Лишь в 1913 году имперские инженеры решились передавать электроэнергию на большие расстояния по воздушным проводным линиям, избавив от необходимости постройки электростанций «у каждой розетки». В преддверии грядущей великой войны и нахлынувшего патриотизма власть задумалась об импортозамещении. Ну прям как в наше время, после кризиса 2014 года). Были финансово и юридически задавлены многие небольшие западные фирмы (кроме германских и французских), преференции и льготы давались лишь отечественным товариществам и предприятиям. В итоге, это привело к монополизму на рынке поставщика электроэнергии и, невольно, стандартизации параметров электрической сети.
Так как Берлин и Париж были уже электрифицированы единой энергосистемой с переменным напряжением сети 220 вольт, отечественные компании также приняли этот стандарт. Людям было удобнее использовать электрические приборы единого типа, не беспокоясь что их новомодный электрический пылесос сгорит на новом месте жительства из-за других параметров энергосети. Произошло полное вытеснение многих небольших фирм – никто уже не хотел пользоваться их услугами и их приборами, хотя они вынужденно подстроились под единый стандарт электросети. Те самые 220 вольт переменного тока.
Применение в солнечных панелях
Солнечные панели обычно предназначены для зарядки аккумуляторов, которые могут в свою очередь использоваться для питания электроприборов или для хранения энергии на ночь или в периоды плохой погоды. Напряжение 12DC обеспечивает эффективное и безопасное питание для большинства потребителей.
В системе солнечных панелей обычно присутствует солнечный модуль, конвертер напряжения (инвертор), батареи и другие компоненты. Солнечные модули собирают солнечную энергию, преобразуя ее в электрический ток. Конвертер напряжения преобразует постоянный ток 12DC в переменный ток (обычно 220V переменного тока) для питания устройств. Батареи используются для хранения избыточной энергии, которая может быть использована в темное время суток или в периоды плохой погоды.
Система солнечных панелей с напряжением 12DC может быть установлена в доме, на кемпинге или в сельской местности, где нет стандартной электросети или нет возможности подключения к ней. Такая система может быть использована для питания освещения, зарядки мобильных устройств, питания холодильника, насоса для воды, телевизора и других приборов.
Важно отметить, что перед установкой и использованием системы солнечных панелей требуется профессиональная консультация и установка для обеспечения безопасности и эффективности работы системы. Также необходимо использовать подходящие компоненты, которые соответствуют напряжению и мощности системы
В целом, системы солнечных панелей с напряжением 12DC являются экологически чистым и универсальным источником энергии, который может быть использован для различных потребностей.

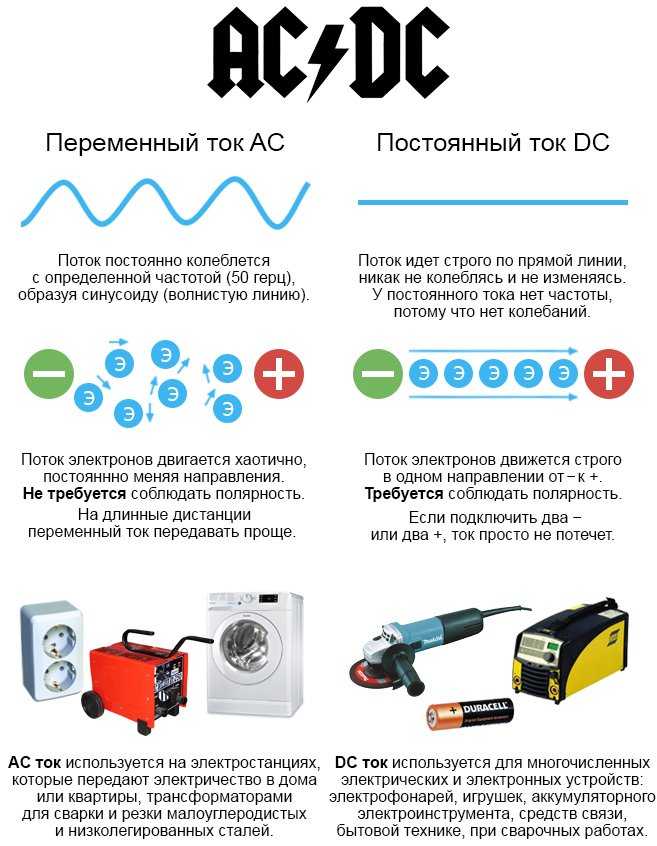

Что означают Vac и Vdc
Такие источники могут быть использованы для питания различных устройств, включая маломощные электронные устройства, сигнальные лампы и другие устройства, требующие стабильной и постоянной электропитания. VDC напряжение также может быть использовано в схемах управления, где оно обеспечивает постоянное напряжение для различных компонентов, таких как диоды, транзисторы и другие электронные компоненты. Это позволяет им работать более эффективно и сохранять свои параметры в долгосрочной перспективе. Кроме того, VDC напряжение может быть использовано для питания моторов, светодиодов и других электромеханических устройств, включая преобразователи частоты и силовые ключи. Все это обеспечивает более эффективное управление и экономию энергии в схемах постоянного тока. В каких устройствах применяется VDC напряжение? DC напряжение широко используется во многих устройствах, которые требуют постоянного напряжения для работы. Одним из наиболее распространенных применений является электроника, такая как компьютеры, ноутбуки, телевизоры и микросхемы. Эти устройства работают на DC напряжение, которое нужно для питания их электронных компонентов. DC напряжение также используется в автомобильной и промышленной электронике, в том числе для питания двигателей, системных плат и станков. Многие инструменты и приборы, такие как мультиметры, оборудованы фиксированным или регулируемым DC источником питания для тестирования электрических цепей и компонентов.
Кроме того, DC напряжение также используется в солнечных панелях и батареях, а системы электроакустического оборудования, такие как динамики и усилители, также требуют постоянного напряжения для работы. Как понять, что необходимо использовать VDC напряжение в схеме? В электрических схемах часто используются различные типы напряжения, включая переменное и постоянное. При выборе типа напряжения необходимо учитывать конкретную задачу, которую необходимо решить с помощью схемы. Одним из основных преимуществ постоянного напряжения VDC является то, что оно не меняется со временем. Это позволяет использовать его для питания устройств, которые требуют постоянного, стабильного напряжения. Кроме того, VDC может использоваться для передачи данных или контроля датчиков и других устройств. Если в схеме используется VAC переменное напряжение , то необходимо учитывать его характеристики, такие как частота и амплитуда. В некоторых случаях VAC может быть необходим для синхронизации работы устройств, например, в системах электропитания или связи. Важным аспектом выбора типа напряжения является также мощность устройства или схемы.
Некоторые устройства могут потреблять большой ток, который не может быть обеспечен постоянным напряжением.
Каждый из них используется для питания электроприборов и играет ключевую роль в целостности электрооборудования при неправильном подключении. Электроток не меняющий в течение времени свою величину и направление называется постоянным. Переменный ток является формой, повсеместно применяемой потребителями для обеспечения работоспособности основного электрооборудования. Преимущественно стандартная форма волн в электроцепей представлена в виде синусоидальной кривой, с положительным полупериодом равным положительному течению напряжения и наоборот. Синусоида постоянного и переменного тока Источник yandex.
Они могут быть треугольными, либо прямоугольными. Аудио и радио сигнал транслируемые по проводам, также относятся к переменному току. Этот тип напряжения несёт зашифрованные информационные данные звуки или изображения.

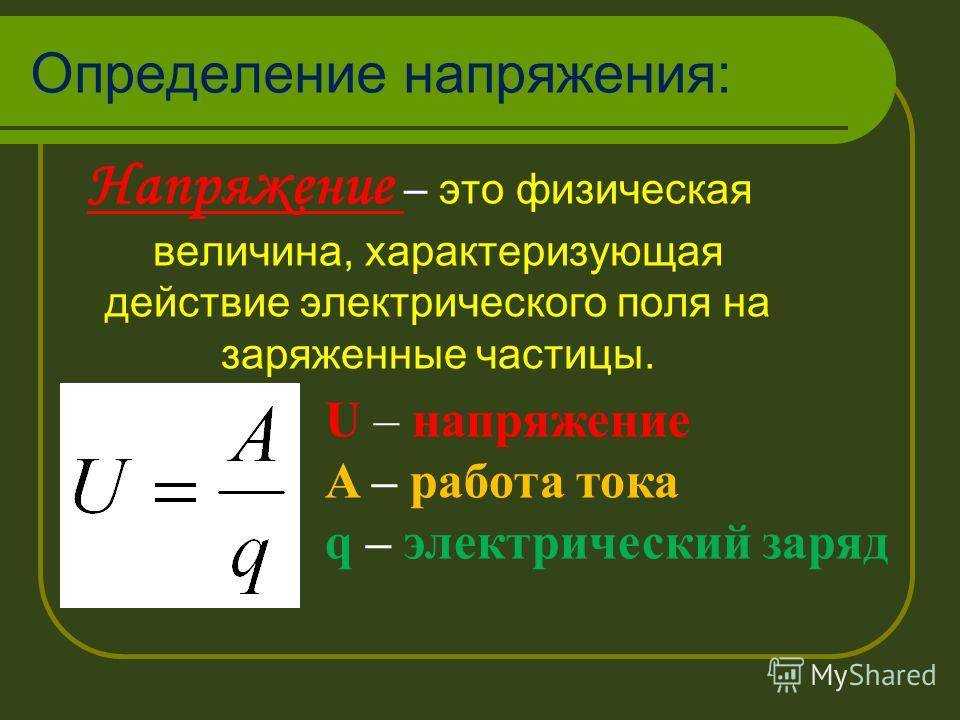

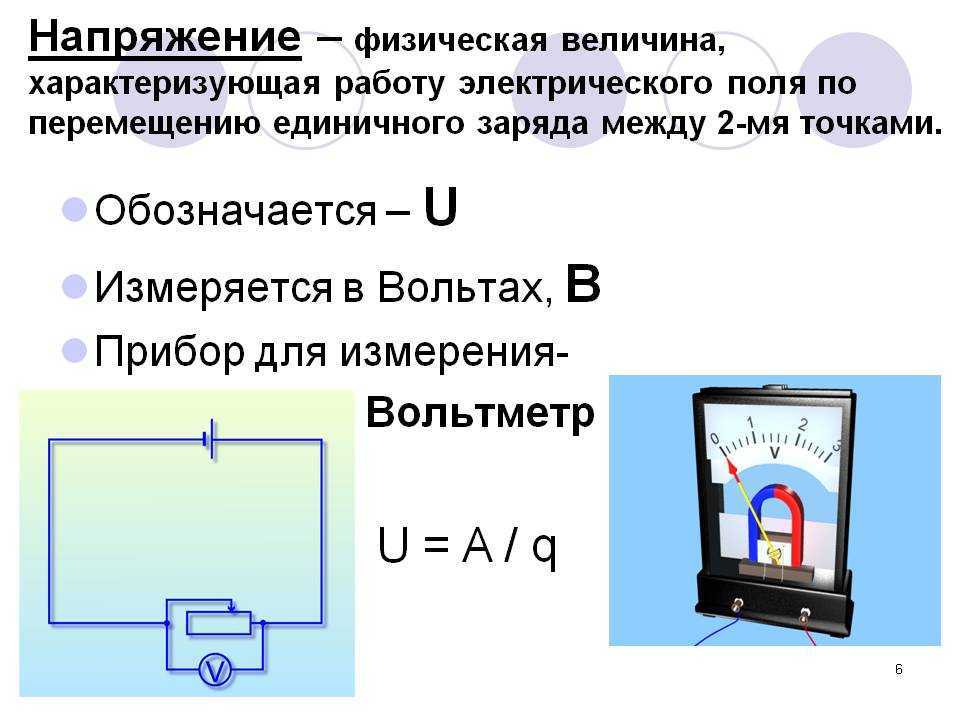

Вольт — это единица измерения электрического напряжения в международной системе единиц СИ. Она названа в честь итальянского физика Алессандро Вольта. Она определяется как потенциал, при котором энергия в одном джоуле переносится к заряду в один кулон через проводник. Обозначается буквой «V». Что такое 12 Вольт? Оно используется во многих бытовых приборах и электронных устройствах, таких как автомобильные аккумуляторы, батарейки, зарядные устройства и т. Что такое DC?

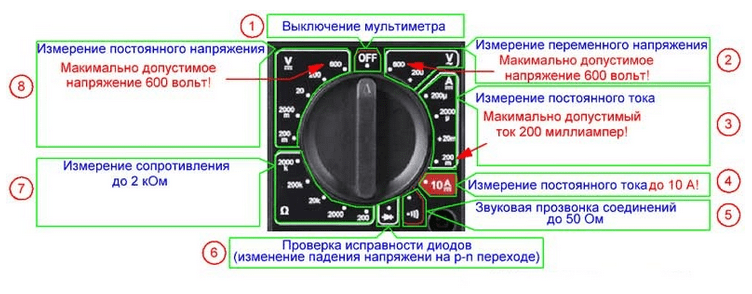

Мультиметр измерительный прибор для измерения тестирования, или проверок связанных с электричеством. Постоянный ток, это ток который «течёт» в одном направлении для примера можно привести автомобильный аккумулятор, он выдаёт постоянный ток , то есть в слове «постоянный» есть вся информация. Переменный ток может менять своё направление, отсюда и название.
Что такое DC12V и почему это важно для видеокамеры?
DC12V означает «постоянный ток 12 вольт». Это напряжение используется для питания различных видеоустройств, включая видеокамеры. DC12V обычно предоставляется через блок питания или адаптер, который подключается к электрической сети.
Настройка видеокамеры на питание DC12V имеет несколько преимуществ:
1. Универсальность: многие видеокамеры используют DC12V в качестве стандартного напряжения питания. Это означает, что вы сможете найти разнообразие аксессуаров и заменить поврежденные компоненты с легкостью.
2
Надежность: DC12V обеспечивает стабильное напряжение, что важно для правильной работы видеокамеры. Нестабильное напряжение может повлиять на качество записи и привести к сбоям в работе камеры
3. Безопасность: DC12V является безопасным напряжением для использования в домашних и коммерческих условиях. Оно не представляет опасности для человека и оборудования.
4. Простота установки: многие видеокамеры имеют разъем или клеммы для подключения питания DC12V. Это делает установку и подключение видеокамеры к блоку питания быстрым и простым процессом.
В целом, выбор видеокамеры, которая работает с питанием DC12V, дает вам удобство, надежность и безопасность. Это позволяет вам легко управлять и поддерживать видеокамеру, чтобы быть уверенным в ее надежной работе.
Принцип работы DC 12В
DC 12В означает, что напряжение постоянного тока составляет 12 вольт.
DC (от англ. Direct Current) обозначает постоянное напряжение, в отличие от переменного (AC).
DC 12В широко используется в различных электронных устройствах, таких как автомобильные аккумуляторы, солнечные панели, а также в других областях, где требуется сниженное напряжение.
DC 12В может быть получено из сети переменного тока (AC) с помощью трансформатора или инверторов, которые преобразуют AC в DC.
Трансформаторы также могут использоваться для преобразования напряжения с более высокого или низкого уровня до DC 12В.
При подключении устройств, работающих на DC 12В, важно учесть их потребляемую мощность и правильно выбрать источник питания, чтобы обеспечить стабильное и безопасное напряжение
| Преимущества DC 12В: |
|---|
| 1. Безопасность: низкое напряжение 12В снижает риск поражения электрическим током. |
| 2. Эффективность: многие электронные устройства требуют именно 12В, поэтому использование прямого источника этого напряжения позволяет избежать потерь энергии при преобразовании. |
| 3. Удобство: DC 12В используется в широком спектре устройств, поэтому его можно легко найти и использовать для подключения различных электронных устройств. |
| 4. Экономичность: DC 12В является стандартным напряжением для множества устройств, поэтому их стоимость также может быть более доступной. |
Трансформатор AC DC
Трансформатор AC DC – это устройство, которое преобразует переменный ток (AC) в постоянный ток (DC). Трансформатор принимает переменный ток с определенным значением напряжения, например 220V AC, и преобразует его в постоянный ток с нужным значением напряжения, например 12V DC.
Инверторы также могут использоваться для преобразования постоянного тока (DC) в переменный ток (AC). Они используются, например, для питания электроники и других устройств, которые работают на переменном токе.
Трансформатор AC DC 12V играет важную роль во многих сферах, таких как электроника, автомобильная промышленность и альтернативные источники энергии. Он обеспечивает стабильное и надежное питание для различных устройств, которые работают на постоянном токе.
Инвертор DC AC
DC 12В означает, что напряжение постоянного тока составляет 12 вольт. Инверторы DC AC позволяют использовать энергию от автомобильной батареи или других источников постоянного тока, преобразуя ее в переменный ток, совместимый с бытовыми приборами, которые работают от сети переменного тока (AC).
Значит, инвертор DC AC позволяет подключать устройства, которые требуют переменного тока, например, ноутбуки, мобильные телефоны или бытовую технику, к источнику постоянного тока, такому как автомобильная батарея. Такие инверторы широко используются в автомобилях, на кемпингах или в ситуациях, когда нет доступа к сети переменного тока. Они позволяют получить переменный ток напряжением 220В или 110В, который необходим для работы многих электроприборов.
Разъемы и напряжения компьютерного блока питания
Цветовая маркировка напряжений компьютерного блока питания
Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).
В нормальных БП маркировка по цветам проводов такая:
- Черный — общий провод, «земля», GND
- Белый — минус 5V
- Синий — минус 12V
- Желтый — плюс 12V
- Красный — плюс 5V
- Оранжевый — плюс 3.3V
- Зеленый — включение (PS-ON)
- Серый — POWER-OK (POWERGOOD)
- Фиолетовый — 5VSB (дежурного питания).
Распиновка разъемов блока питания AT и ATX
Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.
Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.
Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.
Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.
Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.
Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.
Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.
Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).
Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!
Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.
Ниже приведена распиновка блока питания типа AT.
Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.
Получение напряжений с разъемов компьютерного блока питания
Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого.
| положительное | ноль | итого (разность) |
| +12В | 0В | +12В |
| +5В | -5В | +10В |
| +12В | +3,3В | +8,7В |
| +3,3В | -5В | +8,3В |
| +12В | +5В | +7В |
| +5В | 0В | +5В |
| +3,3В | 0В | +3,3В |
| +5В | +3,3В | +1,7В |
| 0В | 0В | 0В |
Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения. Я рекомендую на протяжении всей работы проверять результат мультиметром
Так спокойнее
Я рекомендую на протяжении всей работы проверять результат мультиметром. Так спокойнее.
Также не забывайте, что для больших токов желательно использовать толстый провод.
Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW. Работает до тех пор, пока данные цепи замкнуты!
ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!
Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.
PCIe и EPS
