Почему большая разница температур между подачей и обраткой?

Центральное отопление

Как работает элеваторный узел

На входе элеватора стоят задвижки, отсекающие его от теплотрассы. По их ближним к стене дома фланцам проходит раздел зон ответственности между жилищниками и поставщиками тепла. Вторая пара задвижек отсекает элеватор от дома.

Подающий трубопровод всегда вверху, обратка — внизу. Сердце элеваторного узла — узел смешения, в котором расположено сопло. Струя более горячей воды из подающего трубопровода вливается в воду из обратного, вовлекая ее в повторный цикл циркуляции через контур отопления.

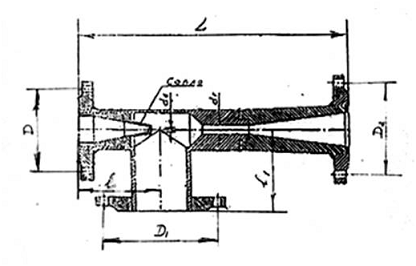

Регулируя диаметр отверстия в сопле, можно менять температуру смеси, поступающей в .

Строго говоря, элеватор — не помещение с трубами, а вот этот узел. В нем вода с подачи смешивается с водой обратного трубопровода.

Какой перепад между подающим и обратным трубопроводами трассы

В штатном режиме работы он составляет около 2-2,5 атмосфер. Типично в дом поступает 6-7 кгс/см2 на подаче и 3,5-4,5 на обратке.

Какой перепад в системе отопления

Перепад на трассе и перепад в системе отопления — две абсолютно разные вещи. Если давление обратки до и после элеватора не отличается, то вместо подачи в дом поступает смесь, давление которой превышает показания манометра на обратке всего на 0,2- 0,3 кгс/см2. Это соответствует перепаду высоты в 2-3 метра.

Этот перепад тратится на преодоление гидравлического сопротивления розливов, стояков и отопительных приборов. Сопротивление определяется диаметром каналов, по которым движется вода.

Какого диаметра должны быть стояки, розливы и подводки к радиаторам в многоквартирном доме

Точные значения определяются гидравлическим расчетом.

В большинстве современных домов применяются следующие сечения:

• Розливы отопления делаются из трубы ДУ50 — ДУ80.
• Для стояков используется труба ДУ20 — ДУ25.
• Подводка к радиатору делается либо равной диаметру стояка, либо на шаг тоньше.

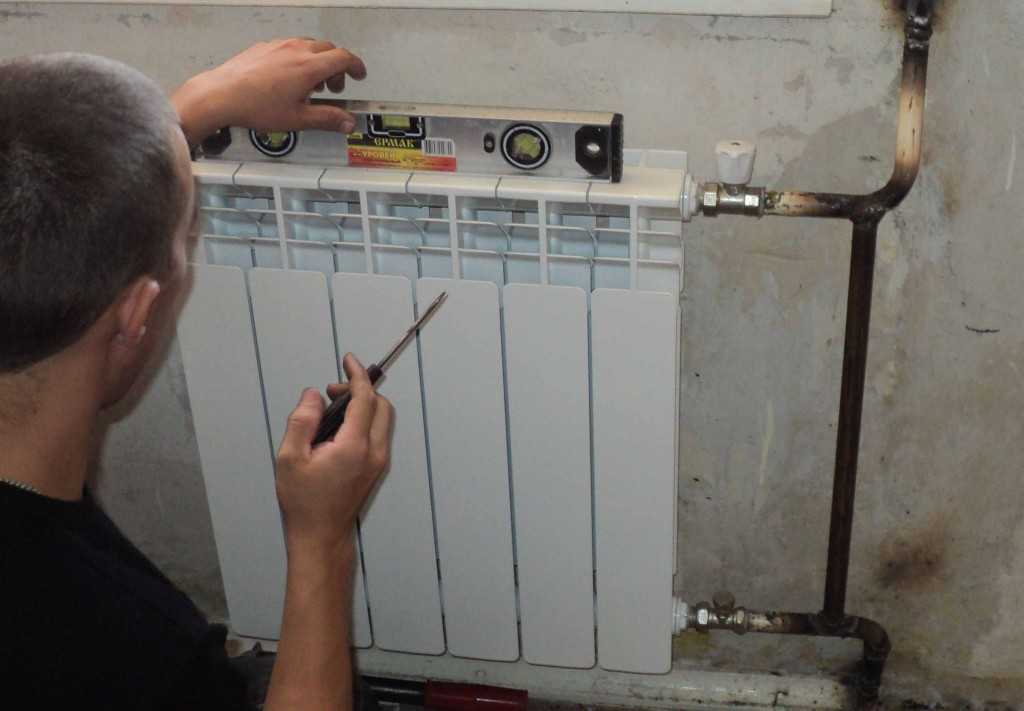

На фото — более здравое решение. Диаметр подводки не занижен.

Что делать, если температура обратного трубопровода слишком мала

В таких случаях:

1. Рассверливается сопло
   . Его новый диаметр согласуется с поставщиком тепла. Увеличенный диаметр не только поднимет температуру смеси, он увеличит и перепад. Циркуляция через отопительный контур ускорится.
2. При катастрофической нехватке тепла элеватор разбирается, сопло изымается, а подсос (труба, соединяющая подачу с обраткой) глушится
   .
   В систему отопления поступает вода из подающего трубопровода напрямую. Температура и перепад давлений резко увеличиваются.

Что делать, если температура обратки слишком велика

1. Штатная мера — заварить сопло и рассверлить его заново, уже меньшим диаметром.

2. Когда нужно срочное решение без остановки отопления — перепад на входе в элеватор уменьшается с помощью запорной арматуры. Это можно сделать входной задвижкой на обратке, контролируя процесс по манометру.У этого решения есть три недостатка:

   • Давление в системе отопления вырастет. Мы ведь ограничиваем отток воды; нижнее давление в системе станет ближе к давлению подачи.
   • Износ щечек и штока задвижки резко ускорится: они будут находиться в турбулентном потоке горячей воды с взвесями.
   • Всегда есть вероятность падения изношенных щечек. Если они полностью перекроют воду, отопление (прежде всего подъездное) будет разморожено в течение двух-трех часов.

Зачем нужно большое давление в трассе

Действительно, в частных домах с автономными системами отопления используется избыточное давление всего в 1,5 атмосферы. И, разумеется, большее давление означает, куда большие расходы на более прочные трубы и питание нагнетающих насосов.

Необходимость в большем давлении связана с этажностью многоквартирных домов. Да, для циркуляции нужен минимальный перепад; но ведь воду нужно поднять до уровня перемычки между стояками. Каждая атмосфера избыточного давления соответствует водяному столбу в 10 метров.

Зная давление в трассе, нетрудно вычислить максимальную высоту дома, который может быть отоплен без применения дополнительных насосов. Инструкция по расчету проста: 10 метров умножаются на давление обратки. Давление обратного трубопровода в 4,5 кгс/см2 соответствует водяному столбу в 45 метров, что при высоте одного этажа в 3 метра даст нам 15 этажей.

К слову, горячее водоснабжение подается в многоквартирных домах из того же элеватора — с подачи (при температуре воды не выше 90 С) или обратки. При недостатке давления верхние этажи останутся без воды.

Требования к теплоснабжению

Согласно вышеупомянутому Постановлению, запуск централизованного обогрева осуществляется по истечении 5 суток, во время которых средняя температура наружного воздуха не превысит +8 °С. Если после 4 холодных дней на пятый снова придет тепло, то начало отопительного периода откладывается до соблюдения указанных условий. Нормы отопления предписывают, что прекращение работы отопления происходит по такому же принципу: должно пройти 5 дней со среднесуточной температурой +8 °С.

В Постановлении есть изменения, предусматривающие индивидуальный подход к подаче тепла в здания, полностью соответствующие требованиям к тепловой изоляции. Теплоснабжающие организации обязаны включать обогрев таких домов, как только температура на улице снизится до значения, предусмотренного проектной документацией. Нетрудно догадаться, что на деле данные изменения выполняются не слишком хорошо, и запуск теплоснабжения происходит одновременно во все жилые дома — утепленные и обычные.

Во время отопительного периода система централизованного теплоснабжения должна обеспечить многоквартирные жилые дома достаточным количеством тепловой энергии. Чтобы услуга по поставке тепла считалась полностью оказанной, должны соблюдаться следующие требования к допустимой температуре воздуха в помещениях разного назначения:

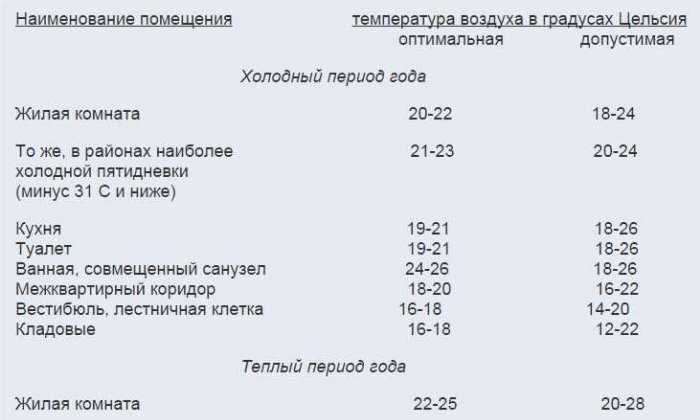

• жилые комнаты — от 18 до 24 °С, угловые — от 20 °С;
• санузел (либо раздельно туалет и ванная) — от 18 до 26 °С;
• кухня (с учетом источника тепла в виде плиты) — от 18 до 26 °С;
• кладовая — от 12 до 22 °С;
• коридор — от 16 до 20 °С.

Для многоквартирных домов, располагающихся в холодных северных регионах, нижний предел допустимой температуры в жилых комнатах увеличен до +20 °С (в угловых до +22 °С). Повышение вступает в силу при условии, что мороз на улице достигнет -31 °С (в среднем за сутки) и продержится не менее 5 дней. Также допускается уменьшение температуры в квартире на 3 °С начиная с полуночи и заканчивая 5.00 утра.

Теплоснабжение ряда квартир или здания в целом может быть прекращено в результате аварийной ситуации и непредвиденного ремонта. Но на проведение ремонтных работ нормативными документами отводится определенное время, зависящее от погодных условий. Чем холоднее наружный воздух, тем скорее соответствующая служба обязана устранить неисправность. Общая длительность перерывов в работе отопления составляет не более 24 часов за месяц.

Невыполнение требований теплоснабжающей организацией

Когда продолжительность ремонтных мероприятий превышает выделенное по нормам время, то поставщик тепла обязан сделать перерасчет оплаты, ее величина уменьшается на 0,15% за каждый лишний час отключенного теплоснабжения. Согласно правилам, такой же перерасчет должен выполняться за все время, когда температура в квартирах была меньше допустимой (18 °С). При этом отнимаемая величина оплаты не может быть больше, чем сумма за весь период, когда в радиаторы не подавалось достаточно тепла для обогрева. В некоторых случаях нормативный документ допускает полное освобождение пострадавших жильцов от оплаты.

Чтобы добиться скидки, предусмотренной законодательными актами, жильцам многоквартирного дома необходимо выполнить ряд формальностей:

1. Сняв замеры температуры воздуха, сообщить о нарушении нормативов в диспетчерскую службу предприятия-поставщика тепловой энергии. Лучше всего составить письменное заявление, подписанное проживающими в квартире.
2. Заявление нужно зарегистрировать в установленном порядке.
3. Согласно правилам, после поступления жалобы в течение 2 часов техниками-смотрителями должна быть произведена проверка. Они обязаны посетить жилище и проверить, сколько градусов в квартире на данный момент.
4. По результатам проверки составляется акт, подписываемый проверяющими и пострадавшей стороной. При необходимости может быть назначена дополнительная экспертиза, чью стоимость оплачивает поставщик тепла. Но если экспертиза сделает выводы, что нормативы не нарушены, ее стоимость включат в оплату тепловой энергии.

Практика показывает, что сотрудники предприятия тепловых сетей могут не прийти с проверкой или же их посещение не приносит результата. В такой ситуации акт оформляется самостоятельно и визируется как минимум 2 пользователями услуг, а затем — председателем, выбранным советом собственников многоквартирного дома. Копия акта официально передается в теплоснабжающую организацию и проходит там регистрацию. Предоставление услуги низкого качества считается начиная с момента, когда акт подписан всеми сторонами.

Дальнейшее невыполнение предприятием своих обязательств ведет к судебному разбирательству, где составленный ранее акт, имеющий юридическую силу, будет играть немаловажную роль. Подобные действия в отношении недобросовестных поставщиков тепла необходимы, чтобы подвигнуть их к реконструкции изношенных сетей и оборудования, платить по искам выйдет дороже.

После монтажа системы отопления необходимо настроить температурный режим. Проводить эту процедуру нужно согласно существующим нормам.

Требования к температуре теплоносителя изложены в нормативных документах, которые устанавливают проектирование, укладку и использование инженерных систем жилых и общественных сооружений. Они описаны в Государственных строительных нормах и правилах:

• ДБН (В. 2.5-39 Тепловые сети);
• СНиП 2.04.05 «Отопление вентиляция и кондиционирование».

Для расчетной температуры воды в подаче принимается та цифра, которая равняется температуре воды на выходе из котла, согласно его паспортным данным.

Для индивидуального отопления решать, какая должна быть температура теплоносителя, следует с учетом таких факторов:

1. Начало и завершение отопительного сезона по среднесуточной температуре на улице +8 °C на протяжении 3 суток;
2. Средняя температура внутри отапливаемых помещений жилищно-коммунального и общественного значения должна составлять 20 °C, а для промышленных зданий 16 °C ;
3. Средняя расчетная температура должна соответствовать требованиям ДБН В.2.2-10, ДБН В.2.2.-4, ДСанПиН 5.5.2.008, СП №3231-85.

Согласно СНиП 2.04.05 «Отопление вентиляция и кондиционирование» (пункт 3.20) предельные показатели теплоносителя такие:

В зависимости от внешних факторов, температура воды в системе отопления может быть от 30 до 90 °С. При нагреве свыше 90 °С начинают разлагаться пыль и лакокрасочное покрытие. По этим причинам санитарные нормы запрещают осуществлять больший нагрев.

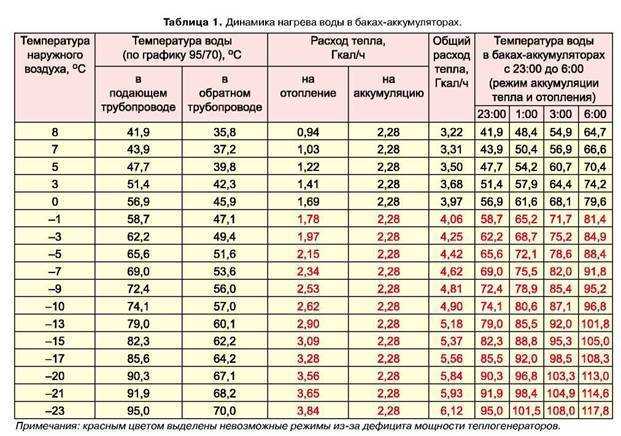

Для расчета оптимальных показателей могут быть использованы специальные графики и таблицы, в которых определены нормы в зависимости от сезона:

• При среднем показателе за окном 0 °С подача для радиаторов с различной разводкой устанавливается на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;
• При -20 °С на подачу осуществляется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;
• При -40 °С за окном для всех приборов отопления ставят максимально допустимые значения. На подаче это – от 95 до 105 °С, а на обратке – 70 °С.

Устройство системы отопления – что такое обратка?

Система отопления состоит из расширительного бака, батарей, отопительного котла. Все составные части соединены между собой в контур. В систему заливается жидкость – теплоноситель. В качестве жидкости используется вода или антифриз. Если монтаж выполнен правильно, то жидкость подогревается в котле и начинает подниматься по трубам. При нагревании жидкость увеличивается в объеме, излишек поступает в расширительный бак.

Так как отопительная система полностью заполнена жидкостью, горячий теплоноситель вытесняет холодный, который возвращается в котел, где нагревается. Постепенно температура теплоносителя увеличивается до необходимой, нагревая радиаторы. Циркуляция жидкости может быть естественной, называемой гравитационной, и принудительной – с помощью насоса.

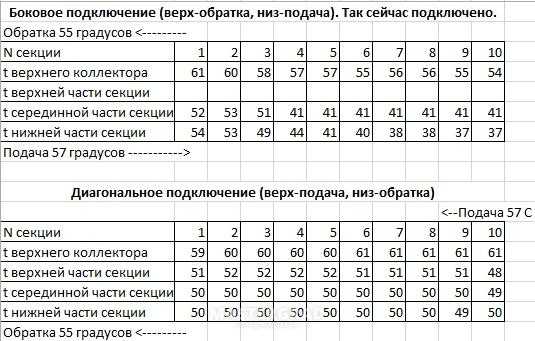

Батареи можно подключить тремя способами:

1. 1.
   Нижнее подключение.
2. 2.
   Диагональное подключение.
3. 3.
   Боковое подключение.

При первом способе подвод теплоносителя и отвод обратки осуществляется в нижней части батареи. Этот способ целесообразно применять, когда трубопровод расположен под полом или плинтусами. При диагональном подключении теплоноситель подводится сверху, обратка отводится с противоположной стороны снизу. Такое подключение лучше использовать для батарей с большим количеством секций. Самый популярный способ – боковое подключение. Горячая жидкость подключается сверху, отвод обратки осуществляется снизу радиатора с той же стороны, где подводится теплоноситель.

Отличаются системы отопления способом прокладки труб. Они могут быть проложены однотрубным и двухтрубным способом. Наиболее популярной является однотрубная схема разводки. Чаще всего ее устанавливают в многоэтажных домах. Она имеет следующие преимущества:

• небольшое количество труб;
• низкая стоимость;
• простота монтажа;
• последовательное подключение радиаторов не требует организации отдельного стояка для отвода жидкости.

К недостаткам можно отнести невозможность отрегулировать интенсивность и нагрев для отдельного радиатора, снижение температуры теплоносителя по мере удаления от нагревательного котла. Чтобы повысить эффективность однотрубной разводки, устанавливают циркулярные насосы.

Для организации индивидуального отопления используется двухтрубная схема разводки труб. По одной трубе осуществляется горячая подача. По второй остывшая вода или антифриз поступают обратно в котел. Данная схема дает возможность параллельного подключения радиаторов, обеспечивая равномерное прогревание всех приборов. Кроме того, двухтрубная схема позволяет регулировать температуру нагрева каждого отопительного прибора отдельно. Недостатком является сложность монтажа и большой расход материалов.

Значения

Каков перепад давлений между различными участками отопительной системы?

Между подающей и обратной нитками теплотрассы он образовывает приблизительно 20 — 30 метров, либо 2 — 3 кгс/см2.

Справка: избыточное давление в одну атмосферу поднимает водяной столб на высоту 10 метров.

• Перепад между смесью по окончании элеватора и обратным трубопроводом — всего 2 метра, либо 0,2 кгс/см2.
• Перепад на подпорной шайбе между циркуляционными врезками элеваторного узла редко превышает 1 метр.
• Напор, создаваемый циркуляционным насосом с мокрым ротором, в большинстве случаев варьируется от 2 до 6 метров (0,2 — 0,6 кгс/см2).

Расчет температурного режима работы отопления

Во время расчета теплоснабжения необходимо учитывать свойства всех компонентов. В особенности это касается радиаторов. Какая оптимальная температура должна быть в батареях отопления — +70°С или +95°С? Все зависит от теплового расчета, который выполняется еще на этапе проектирования.

Пример составления температурного графика отопления

Сначала необходимо определить тепловые потери в здании. На основе полученных данных выбирается котел с соответствующей мощностью. Затем наступает самый сложный этап проектирования – определение параметров батарей теплоснабжения.

Они должны обладать определенным уровнем теплоотдачи, которая повлияет на график температуры воды в системе отопления. Производители указывают это параметр, но только для определенного режима работы системы.

Если для поддержания комфортного уровня нагрева воздуха в комнате потребуется затратить 2 кВт тепловой энергии – значит радиаторы должны обладать не меньшим показателем теплоотдачи.

Для определения этого необходимо знать следующие величины:

• Допустимо максимальную температуру воды в системе отопления –t1. Она зависит от мощности котла, температурным пределом воздействия на трубы (в особенности полимерные);
• Оптимальная температура, которая должна быть в обратных трубах отопления – t Это определяется типом разводки магистралей (однотрубная или двухтрубная) и общей протяженностью системы;
• Необходимая степень нагрева воздуха в помещении –t.

Имея эти данные можно рассчитать температурный напор батареи по следующей формуле:

Далее для определения мощности радиатора следует воспользоваться такой формулой:

Где k – коэффициент теплопередачи прибора отопления. Это параметр должен быть указан в паспорте; F – площадь радиатора; Тнап – тепловой напор.

Варьируя различные показатели максимальной и минимальной температуры воды в системе отопления можно определить оптимальный режим работы системы

Важно правильно изначально рассчитать требуемую мощность отопительного прибора. Чаще всего показатель низкой температуры в батареях отопления связан с ошибками проектирования отопления

Специалисты рекомендуют к полученной величине мощности радиатора прибавить небольшой запас – порядка 5%. Это понадобится в случае критического снижения температуры на улице в зимний период.

Большинство производителей указывают теплоотдачу радиаторов согласно принятым стандартам EN 442 для режима 75/65/20. Это соответствует норме температуры отопления в квартире.

Если давление снижается

В этом случае желательно сразу проверить, как ведет себя статическое давление (остановить насос) – если нет его падения, значит неисправны циркуляционные насосы, которые не создают напор воды. Если же оно тоже снижается, то скорее всего где-то в трубопроводах дома, теплотрассе или самой котельной возникла утечка.

Проще всего локализовать это место отключением различных участков, следя за давлением в системе. Если на очередном отсечении ситуация нормализуется, значит на этом отрезке сети утечка воды. При этом берите в расчет, даже небольшая течь через фланцевое соединение может значительно уменьшить напор теплоносителя.

Расчет оптимальной температуры отопительного прибора

Самое важное — наиболее комфортная температура для человеческого существования +37°C. При выборе радиатора вам нужно рассчитать, хватит ли тепловой мощности прибора для обогрева помещения

Для этого есть специальная формула:

При выборе радиатора вам нужно рассчитать, хватит ли тепловой мощности прибора для обогрева помещения. Для этого есть специальная формула:

S * h*41:42,

• где S – площадь помещения;
• h – высота комнаты;
• 41 – минимальная мощность на 1 куб м S;
• 42 – номинальная теплопроводность одной секции по паспорту.

Когда вы используете радиатор для поддержания необходимой температуры воздуха в помещении, у вас два варианта: можно задействовать маленькие радиаторы и повысить температуру воды в них (высокотемпературное отопление) или же установить большой радиатор, но при этом будет не такая высокая температура поверхности (низкотемпературное отопление).

При высокотемпературном отоплении радиаторы очень горячие и можно получить ожог, если дотронуться до него. Кроме того, при высокой температуре радиатора может начаться разложение пыли, осевшей на нем, которая потом будет вдыхаться людьми.

При использовании низкотемпературного отопления приборы чуть теплые, но в помещении все равно тепло. Вдобавок, этот способ более экономичен и безопасен.

Чугунные радиаторы

Средняя отдача тепла у отдельной секции радиатора из данного материала составляет от 130 до 170 Вт, из-за толстых стенок и большой массы прибора. Потому требуется много времени на прогревание помещения. Хотя в этом есть и обратный плюс — большая инерция обеспечивает долгое сохранение тепла в радиаторе после выключения котла.

Температура теплоносителя в нем составляет 85-90 °C

Алюминиевые радиаторы

Данный материал легкий, легко нагревающийся и с хорошей теплоотдачей от 170 до 210 ват/секцию. Однако подвергается негативному воздействию других металлов и может быть установлен не в каждой системе.

Рабочая температура теплоносителя в системе отопления с данным радиатором составляет 70°C

Стальные радиаторы

Материал обладает ещё меньшей теплопроводностью. Но за счет увеличения площади поверхности перегородками и ребрами, греет все равно хорошо. Отдача тепла от 270 Вт — 6,7 кВт. Однако это мощность всего радиатора, а не отдельного его сегмента. Конечная температура зависит от габаритов обогревателя и количества ребер и пластинок в его конструкции.

Рабочая температура теплоносителя в системе отопления с данным радиатором так же составляет 70°C

Итак, какой же лучше?

Вероятно, выгоднее получится установка оборудования с комбинацией свойств алюминиевой и стальной батареи — биметаллический радиатор. Он обойдется вам дороже, но и срок работы будет дольше.

Преимущество таких приборов очевидно: если алюминий выдерживает температуру теплоносителя в системе отопления только до 110°С, то биметалл до 130°С.

Отдача тепла наоборот, хуже, чем у алюминиевых, но лучше, чем у других радиаторов: от 150 до 190 Вт.

Тёплый пол

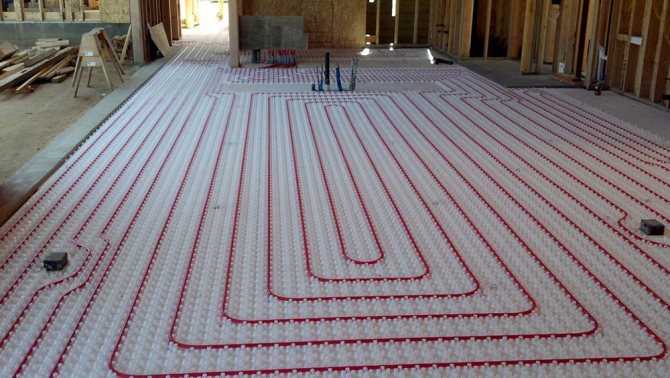

Ещё один способ создать комфортную температурную среду в комнате. В чем же его преимущества и недостатки перед обычными радиаторами?

Из школьного курса физики мы знаем о явлении конвекции. Холодный воздух стремится вниз, а когда нагревается — поднимается вверх. Поэтому, кстати, мерзнут ноги. Теплый пол же все меняет — нагретый внизу воздух вынужден подниматься вверх.

Такое покрытие имеет большую отдачу тепла (зависит от площади нагревающего элемента).

Как влияет перепад температуры на систему отопления?

Положительные аспекты большого перепада температуры:

1. Увеличение нагнетательного давления в системе. Большой перепад температуры приводит к повышению давления в системе отопления. Это значит, что воздух будет проходить через радиаторы с большей силой, что способствует эффективному распределению тепла и повышает общую теплопроизводительность системы.

2. Уменьшение потерь тепла. Перепад температуры влияет на теплопередачу в отопительной системе. Чем больше разница между температурой подачи и обратки, тем интенсивнее происходит передача тепла от нагревательного элемента к радиаторам или другим отопительным приборам. Это уменьшает потери тепла в системе и позволяет более эффективно использовать ресурсы.

3. Быстрое нагревание помещений. Большой перепад температуры позволяет быстро нагревать помещения. При высоком нагреве подачи радиаторы быстро разогреваются и передают тепло в комнату

Это особенно важно в холодные периоды, когда быстрое обогревание помещений является критическим фактором для комфорта жильцов

Отрицательные аспекты большого перепада температуры:

1. Увеличение нагрузки на систему. Большой перепад температуры может привести к увеличению нагрузки на систему отопления. Устройства и компоненты системы будут испытывать большую нагрузку из-за интенсивной передачи тепла и повышенного давления. Это может вести к укорочению срока службы отдельных элементов системы и увеличению затрат на обслуживание и ремонт.

2. Риск повреждения системы. При слишком большом перепаде температуры возможны деформации и повреждения элементов системы отопления. Высокое давление и интенсивный нагрев могут вызвать трещины, утечки и поломки в системе. Риск таких повреждений особенно высок, если система не обслуживается и не регулируется вовремя.

Оптимальный перепад температуры

Оптимальный перепад температуры в системе отопления зависит от множества факторов, включая тип системы, вид и состояние оборудования, степень изоляции помещений и их объем. Для каждой конкретной системы отопления следует рассчитать и настроить оптимальные параметры перепада температуры, чтобы обеспечить эффективную и надежную работу системы.

В целом, перепад температуры играет важную роль в системе отопления. Он влияет на эффективность передачи тепла, распределение тепла в помещениях и нагрузку на оборудование

Поэтому важно регулярно обслуживать систему отопления, контролировать и настраивать перепад температуры, чтобы обеспечить наилучшую работу системы и экономичное использование ресурсов

Перепад температуры	Влияние на систему отопления
Большой	Увеличение эффективности и надежности работы системы, быстрое нагревание помещений, уменьшение потерь тепла
Слишком большой	Увеличение нагрузки на систему, риск повреждения системы
Оптимальный	Обеспечение эффективности и надежности работы системы

Общая информация

Здесь мы приведем основные положения и выдержки из действующих СНиП.

Температура наружного воздуха

Расчетная температура отопительного периода, которая закладывается в проект систем отопления — это ни много ни мало усредненная температура наиболее холодных пятидневок за восемь самых холодных зим из последних 50 лет.

Такой подход позволяет, с одной стороны, быть готовыми к сильным морозам, которые случаются лишь раз в несколько лет, с другой — не вкладывать в проект излишних средств. В масштабах массовой застройки речь идет о весьма значительных суммах.

Целевая температура в помещении

Стоит сразу оговорить, что на температуру в помещении влияет не только температура теплоносителя в системе отопления.

Параллельно действует несколько факторов:

• Температура воздуха на улице
  . Чем она ниже — тем больше утечка тепла через стены, окна и крыши.
• Наличие или отсутствие ветра
  . Сильный ветер увеличивает теплопотери зданий, продувая через неуплотненные двери и окна подъезды, подвалы и квартиры.

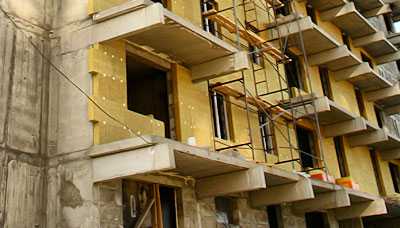

• Степень утепления фасада, окон и дверей в помещении
  . Понятно, что в случае герметично закрывающегося металлопластикового окна с двухкамерным стеклопакетом потери тепла будут куда ниже, чем с рассохшимся деревянным окном и остеклением в две нитки.

И, наконец, собственно температура радиаторов отопления в квартире
.

Итак, каковы действующие нормативы температур в помещениях разного назначения?

• В квартире: угловые комнаты — не ниже 20С, прочие жилые комнаты — не ниже 18С, ванная комната — не ниже 25С.
  Нюанс: при расчетной температуре воздуха ниже -31С для угловой и прочих жилых комнат берутся более высокие значения, +22 и +20С (источник — постановление Правительства РФ от 23.05.2006 «Правила предоставления коммунальных услуг гражданам»).
• В детском саду: 18-23 градуса в зависимости от назначения помещения для туалетов, спален и игровых комнат; 12 градусов для прогулочных веранд; 30 градусов для помещений бассейнов.
• В учебных заведениях: от 16С для спален школ-интернатов до +21 в классных помещениях.
• В театрах, клубах, прочих увеселительных заведениях: 16-20 градусов для зрительного зала и +22С для сцены.
• Для библиотек (читальных залов и книгохранилищ) норма — 18 градусов.
• В продовольственных магазинах нормальная зимняя температура 12, а в непродовольственных — 15 градусов.
• В спортзалах поддерживается температура 15-18 градусов.

В больницах поддерживаемая температура зависит от назначения помещения. Скажем, рекомендованная температура после отопластики или родов — +22 градуса, в палатах для недоношенных детей поддерживается +25, а для больных тиреотоксикозом (избыточным выделением гормонов щитовидной железой) — 15С. В хирургических палатах норма — +26С.

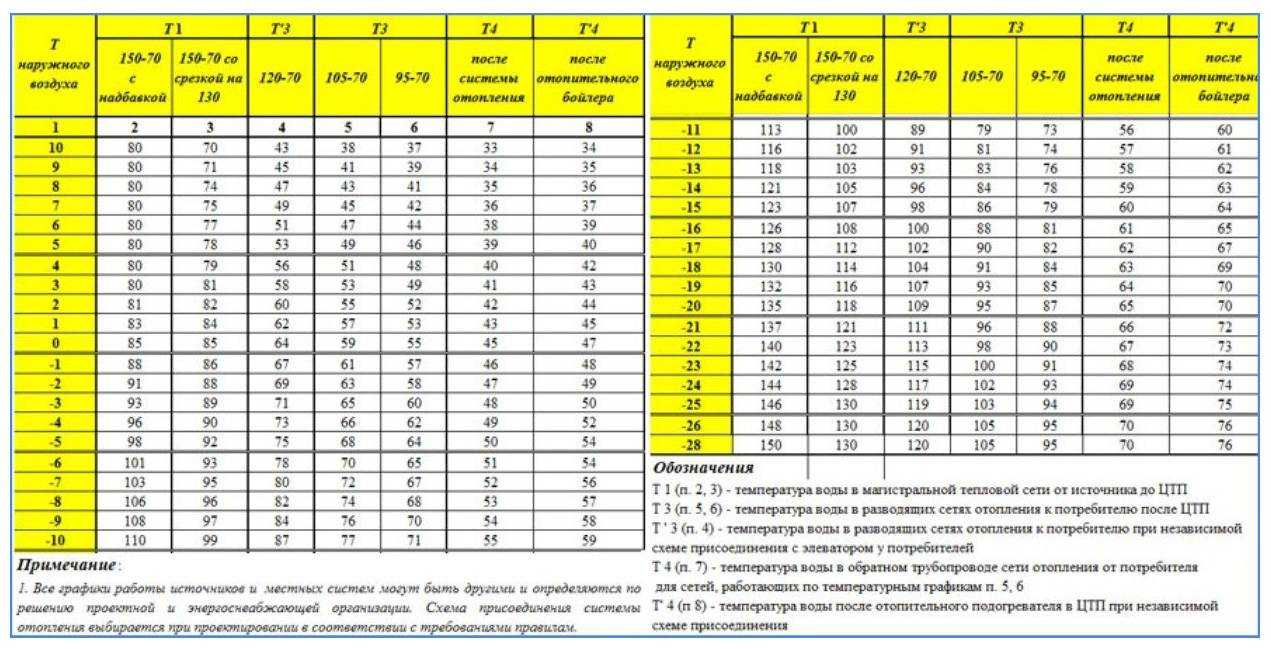

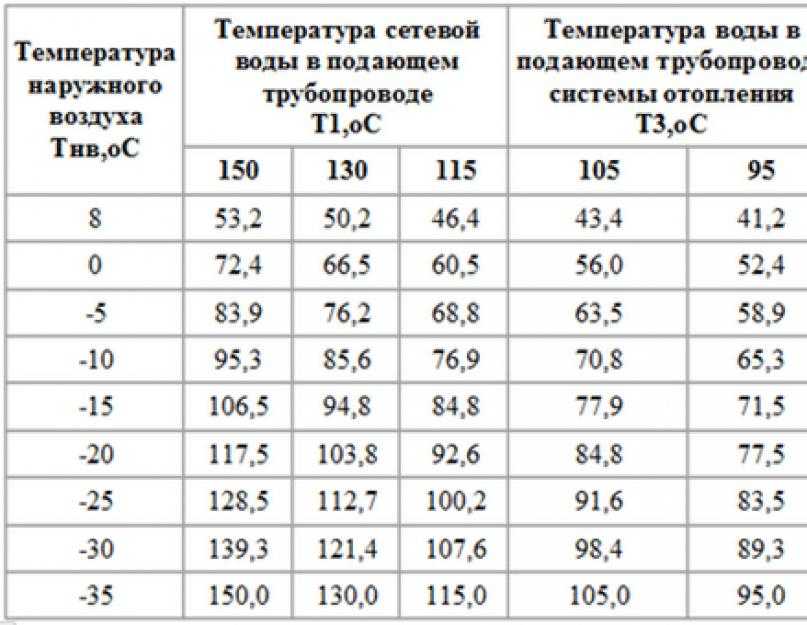

Температурный график

Какой должна быть температура воды в трубах отопления?

Она определяется четырьмя факторами:

1. Температурой воздуха на улице.
2. Типом системы отопления. Для однотрубной системы максимальная температура воды в системе отопления согласно действующим нормам — 105 градусов, для двухтрубной — 95. Максимальный перепад температур между подачей и обраткой — соответственно 105/70 и 95/70С.
3. Направлением подачи воды в радиаторы. Для домов верхнего розлива (с подачей на чердаке) и нижнего (с попарной закольцовкой стояков и расположением обеих ниток в подвале) температуры различаются на 2 — 3 градуса.

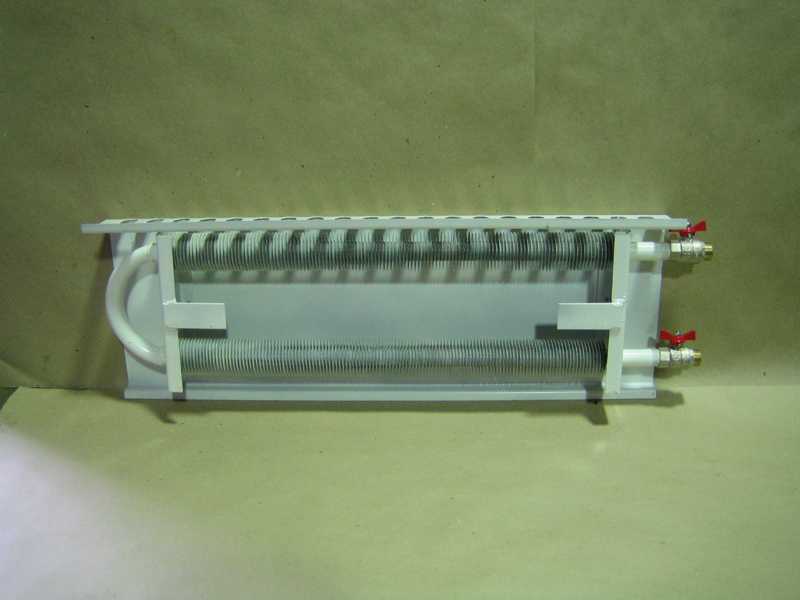

4. Типом отопительных приборов в доме. Радиаторы и имеют разную теплоотдачу; соответственно, для обеспечения одинаковой температуры в помещении температурный режим отопления должен различаться.

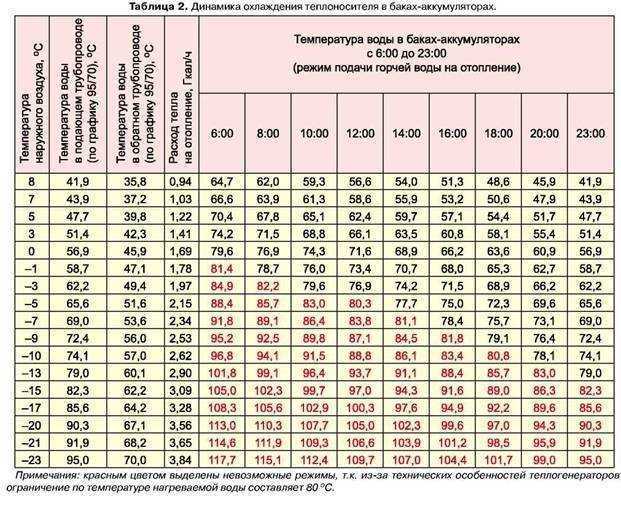

Итак, какой должна быть температура отопления — воды в трубах подачи и обратки — при разных уличных температурах?

Приведем лишь небольшую часть температурной таблицы для расчетной температуры окружающего воздуха -40 градусов.

• При нуле градусов температура подающего трубопровода для радиаторов с разной разводкой — 40-45С, обратного — 35-38. Для конвекторов 41-49 подача и 36-40 обратка.
• При -20 для радиаторов подача и обратка должны иметь температуру 67-77/53-55С. Для конвекторов 68-79/55-57.
• При -40С на улице для всех отопительных приборов температура достигает максимально допустимой: 95/105 в зависимости от типа системы отопления на подаче и 70С на обратном трубопроводе.

Виды отопительных схем

Для зданий в несколько этажей иногда используют однотрубную прямую систему разводки. Она не имеет чёткого деления труб на подвод жидкости в отопительные приборы и обратку, благодаря этому полный контур образно говоря разделяют на две одинаковые части. Стояк, выходящий из котла, называют подача, а трубы, выходящие из последнего отопительного прибора — обраткой. Плюсы данной схемы:

• экономия времени и финансовых затрат;
• удобство и простота установочных работ;
• красивый вид;
• отсутствие стояка обратки и методичное размещение отопительных приборов (тепловой носитель подаётся на 1-й, после 2-й, 3-й и так дальше).

Для системы с одной трубой популярна вертикальная конструкция разводки с по вертикали контуром и подводом тепла сверху.

При двухтрубной системе разводки имеется в виду установка 2-ух замкнутых, параллельно подключённых, контуров, один из них обеспечивает функцию подвода носителя тепла к устройству для обогрева помещения (теплообменнику), второй — функцию его отвода (обратка).

Отопительные приборы подключаются несколькими вариантами:

• Нижний (или седельный, серповидный). Учитывает подключение подвода и обратки к нижним соединительным отверстиям отопительного прибора. На верхние отверстия устанавливают воздухоотводчика и заглушку. Используют для систем, в которых трубы спрятаны под полом или плинтусом. Целесообразны для многосекционных отопительных приборов, при небольшом числе секций теплопотери доходят до 15%.
• Боковой способ, пользуется популярностью. Трубы подключают к теплообменнику с одной стороны: подвод носителя тепла через верх, обратку — через низ. Не подойдет для приборов с большим количеством секций.

Фото 2. Отопительная схема с двумя трубами с боковым типом подсоединения. Указана температура подачи и обратки.

• Диагональный (или боковой перекрёстный) способ предполагает подачу горячей воды сверху, подключение обратки — снизу и с другой стороны. Подойдет для отопительных приборов с числом секций не меньше 14 шт.

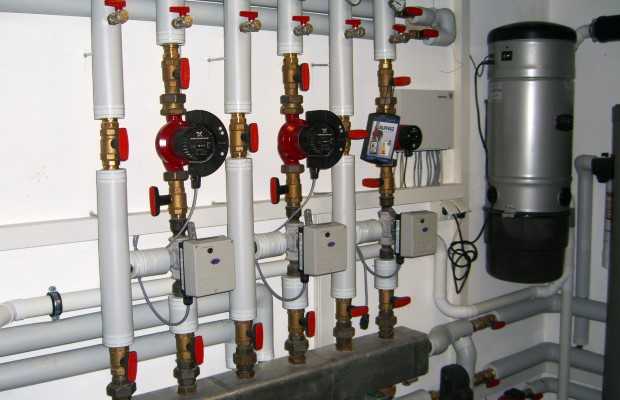

• Третьим вариантом организации отопительной схемы считается гибридный способ, который основан на одновременном применении однотрубной и двухтрубной систем. К примеру, схема коллектора подразумевает подачу носителя тепла через одиночный стояк, последующая разводка на месте выполняется по индивидуальному плану.

Рабочий принцип, как увеличить продуктивность

Одиночный контур не обеспечивает одинакового прогревания радиаторов, отдача тепла уменьшается по мере убирания от котла (в последние отопительные приборы поступает тепловой носитель холоднее, чем на первые). Минус такой системы — большие значения давления носителя тепла.

Справка. продуктивность системы с одной трубой увеличивается если есть наличие байпаса или циркулярных насосов, сформированных на каждом этаже.

Плюсы двухтрубного варианта теплоснабжения:

• прогрев необходимого числа приборов одинаково, не зависимо от их расстояния до теплового источника;
• корректирование режима температур, проведение мероприятий связанных с ремонтом на индивидуальном приборе не влияет на работу иных.

Минусы:

• сложность схемы разводки;
• трудоёмкость установки и подсоединения.

Прекрасным выбором для приватного строительства считается самая производительная система из двух труб, которую также часто подбирают для отапливания жилья элит-класса.
