Как создается система заземления tn-c-s из системы заземления tn-c при капремонте дома: схема и 15 фото

Системы заземления типа TN-S, TN-C, TN-C-S

Прежде чем разбираться в типах заземление, нужно правильно понять, что оно из себя представляет. Ведь при упоминании этого слова, у большинства в сознание всплывает картинка: идущая по фасаду здания металлическая лента, которая присоединяется к вбитому в землю стержню.

К сожалению такое малое знание о заземление ведет к тому, что часто встречаются ситуации, когда пытаясь найти в помещение отвод для заземления и не найдя его, совершаются ошибочные действия. А именно попытки произвести заземление путем подсоединения третьего провода к различным металлически предметам. Особенно при установке стиральной машинки. Это могут быть трубы отопления, стояки и что-то иное.

А ведь в принципе, действие это понятно, ведь считается, что трубы идут через землю и значит, что электричество уйдет туда. Но не все так радужно. Такой способ заземления очень опасный. Ведь если случится ситуация при которой произойдет электропробой на корпус стиральной машины, то электрические удары могут получить все люди, которые в этот момент принимали ванну или просто пользовались краном. При этом в любой из квартир расположенных по стояку. А это может привести к летальному исходу.

Что такое заземление?

Поэтому чтобы производить заземление необходимо хорошо разбираться в этом деле и все делать согласно требованиям безопасности.

Что же такое заземление? По периметру здания вбивается ряд металлических стержней. Между собой они соединяются металлическими полосами. Так образуется контур заземления. К нему подсоединяется оборудование или электроустановки. Это и будет называться заземлением электроустановки (оборудования).

Существуют два вида заземления:

1. Защитное – эти видом обеспечиваются все дома, к которым подведено электричество;
2. Рабочее – присутствует на всех зданиях, оно служит главным образом для защиты от ударов молнии.

Чтобы организовать собственную систему подключения заземления, нужно определить тип системы заземления, которое подключено в конкретном здании. Существует общая точка, в которой соединяются обмотки трансформатора. Она имеет свое название – нейтраль или еще ее называют нулевая точка. Такое название получено из-за того, что при стабильной работе потенциал нагрузки равен всегда нулю.

Существует три типа заземления:

Чтобы понять, что они обозначают надо сделать расшифровку входящих в них букв. Первая буква будет обозначать, какой характер имеет заземление:

• Т – нулевая точка (нейтраль) – соединена с землей;
• I – все части проводящие ток, подвергнуты изоляции от земли.

По второй букве, можно определить какой характер заземления имеют открытые проводящие части входящих в здание электроустановок:

• T – существующие части связанны с землей, вне зависимости от того какого характера существует связь;
• N – части электроустановок связаны напрямую с землей, а для заземления потребителей существует отдельный PEN проводник.

Рассматривать их все стоит только при необходимости. Так как основным типом заземления, которое характеризуется низковольтностью – это до одной тысячи вольт. При этом используется система TN. Она включает в себя три подвида. Они имеют также буквенную аббревиатуру (буквенное обозначение систем заземления):

Следует расшифровать эти понятия.

Таблица 1.

C	S	C-S
В данном случаи нулевое защитное и рабочие проводники совмещены в одном проводнике по всей длине (PEN-проводник).	нулевой рабочий проводник (N)и нулевой защитный проводник (РЕ) –имеют разделение.	PEN проводник будет разделен на определенном участке сети на два раздельных PE и N проводника.

И так следует поподробнее рассмотреть эти три подтипа.

Для чего применяется система уравнивания потенциалов

Теперь о СУП — системе уравнивания потенциалов. К дому подходят различные инженерные коммуникации: водопровод, газ, канализация и т.д. В случае неисправности в электросети (хотя бы то же пресловутое отгорание нуля или, например, пробой изоляции на корпус какого-либо электроприбора) возможно появление опасной разности потенциалов (т.е. напряжения) между шиной PE (т.е. корпусами электроприборов) и трубами или другими металлическими конструкциями, которые имеют с ними контакт. Чтобы этого не случилось, все  стационарные металлические конструкции (трубы, арматура, ванны, раковины, поддоны, дверные рамы и т.д.) соединяются с системой заземления проводами достаточного сечения. При этом, прежде чем заземлить газовую трубу, нужно выполнить ряд требований и согласовать с соответствующей службой.

Кроме СУП, часто встречается такое понятие, как ДСУП — дополнительная система уравнивания потенциалов. Это относится к ванным комнатам и другим помещениям, где соседствуют вода и электричество. То есть в помещении с повышенной влажностью ставится коробочка с клеммником, называется коробка уравнивания потенциалов (КУП), от которой заземляющие проводники разводятся ко всем металлическим конструкциям. Кстати, если трубы пластиковые, то делаются специальные металлические вставки, которые тоже подсоединяются к системе ДСУП. Также, если в полу имеется система электрообогрева или проходит электропроводка, то между ними и покрытием пола укладывается сетка из арматуры, которая тоже соединяется с ДСУП. Приспособлений для присоединения заземления к чему-либо существует великое множество, на все случаи, некоторые из них для убедительности привожу на фото ниже:

Кстати, нельзя применять СУП в отдельно взятой квартире многоквартирного дома. Это чревато тяжелыми последствиями. Вообще, данная статья написана в основном для владельцев частных домов, которым приходится заботиться об электробезопасности самостоятельно. Квартиры — это отдельный вопрос, здесь многое зависит от того, когда построен дом, когда в нем был капитальный ремонт, какая система электропроводки в доме. Конечно, все нюансы такого сложного вопроса в рамках одной статьи охватить невозможно, поэтому консультируйтесь всегда со специалистом на месте, и доверяйте такую работу только квалифицированным работникам. Ибо от этого завистит жизнь ваша и окружающих вас людей.

Вводно-распределительное устройство (ВРУ)

Внешний вид вводно-распределительного устройства

Именно в ВРУ предусматривается разделение PEN проводника на PE и N. Для этого в нем предусматриваются раздельные шины PE и N, которые соединяются между собой перемычкой. Шины PE и N выполняются из меди, в крайнем случае, из алюминия.

Соединяться шины должны с обоих краев или посередине перемычками сечением, не меньшим, чем шины. Соединение только болтовое. К основанию шина РЕ крепится непосредственно, а шина N через диэлектрические (изоляционные) прокладки.

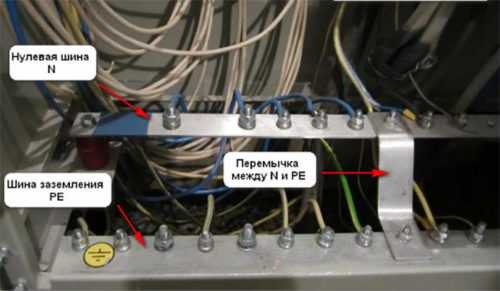

Шины PE и N с перемычкой между ними.

При монтаже проводки в вводном щите следует соблюдать рекомендуемую окраску проводов. Это позволит в дальнейшем избежать путаницы и предотвратить несчастные случаи. Принята следующая окраска проводов:

• Фаза А (L1) – желтый;
• Фаза В (L2) – зеленый;
• Фаза С (L3) – красный;
• Нулевой провод (N) — голубой;
• Защитных провод (PE) – желто-зеленый.

Система заземления TN-C-S: что важно знать новичкам

За счет создания повторного заземления в системе электроснабжения и его подключения к проводнику PEN внутри распределительного щита здания образовано два отдельных ответвления:

1. рабочий проводник N;
2. заземляющий провод PE.

При этой схеме в обычном режиме все рабочие нагрузки протекают исключительно по цепи, образованной фазным и нулевым проводом. Заземляющий же проводник PE спасает жизнь жильцов при случайных аварийных ситуациях.

Система заземления TN-C-S, как и система TN-S работают одинаково, обеспечивая безопасность людей и оборудования.

Внутри системы TN-C-S при обрыве PEN-проводника на участке от заземления нейтрали трансформатора до контура повторного заземления в сети электроустановки аварийная ситуация, связанная с перенапряжением потребителей, не появится. Вместо оборванного проводника PEN станет работать линия протекания тока через землю. Повреждения электрооборудования квартиры не будет.

Потенциалы от любых пробоев изоляции оборудования, потребителей и электрических устройств стекают по созданному каналу заземления нейтрали. Одновременно повышается надежность срабатывания устройств защиты: УЗО и дифавтоматов. Они точно чувствуют появление токов утечек.

Отличительная особенность монтажа заземляющей цепи при капитальном ремонте дома от вновь строящегося здания: шина PE прокладывается от вбитого контура заземления отдельной стальной полоской рядом с пластиковыми трубопроводами.

Распределительные щиты (вводной в здание, подъездные и этажные) заземляются приваренными к контуру шинами PE. В схеме TN-S их подключают поочередно.

Проводник PE от стальной шины, заведенной вместе с пластиковыми трубами, подводится к подъездному щитку по потолку квартиры или вверху стен внутри пластикового короба одножильным изолированным кабелем.

Правила ПУЭ своим пунктом 1.7.127. определяют нормативные площади его сечения.

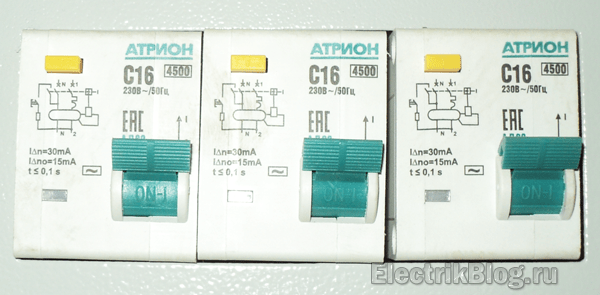

Внутри подъездного щитка для каждой квартиры у нас установлены не автоматические выключатели, а три дифференциальных автомата С16 с номиналом 16 ампер и уставкой тока утечки встроенного УЗО на 30 мА.

Причем производитель указал на их корпусе полезные характеристики: ток не отключения 15 мА плюс время срабатывания органа УЗО менее 0,1 секунды. (Читайте ГОСТ Р МЭК 60755-2012).

Внутри щитка имеется место: на DIN-рейку можно доставить дополнительные модульные аппараты защит: очувствленные автоматы, УЗО, реле РКН, модули дуговой защиты…

Произошли изменения в системе учета электроэнергии. До начала капремонта электромонтеры энергосбыта заменили старые электронные счетчики на новые индукционные.

Они:

• имеют возможность перехода на систему двухтарифной оплаты по дневному и ночному нормативу;
• подключены к системе АСКУЭ и автоматически передают информацию о потребленной энергии инспектору энергосбыта (на электросчетчик можно не смотреть);
• имеют ряд других преимуществ.

Теперь оплата за электричество начисляется инспектором на 1-е число предыдущего месяца и показывается в интернет извещении. Недоплата, как всегда, ведет к пени, а переплата переносится в счет будущего расчета.

Напряжения в системе TN при повреждении изоляции

Ампер-секундные характеристики устройств защиты от сверхтоков выбираются для защиты от перегрева проводников. Значение тока, обычно, порядка 10 А и более. Малое сопротивление цепи обратного тока (ЦОТ), обусловленное использованием РЕ- и PEN-проводников, ограничивает значение напряжения PEN-проводника и способствует быстрому срабатыванию устройства защиты от сверхтока, делая в большинстве случаев серьезное поражение электрическим током маловероятным. В отдельных случаях, когда человек может быть особенно чувствителен к воздействию электрического тока, что может быть обусловлено, например, малым сопротивлением тела (большая или влажная площадь контакта), задача решается применением дополнительной защиты в форме защитно-отключающих устройств. Высокая чувствительность и быстродействие этих устройств снижают вероятность поражения электрическим током до очень низких значений. В сельских районах высокое значение сопротивления петли «фаза —  нуль» в конце протяженных распределительных сетей обусловлено значительным расстоянием между питающим трансформатором и потребителями. В этом случае высокое значение сопротивления петли «фаза  —  нуль» приводит к низкому значению тока короткого замыкания и к увеличенному времени срабатывания устройства защиты от сверхтока у потребителей. Основная часть сопротивления цепи «фаза  —  нуль» приходится на «сетевую сторону» распределительной системы. Падение напряжения в PEN-проводнике распределительной системы при повреждении изоляции фазного проводника проявляется в виде потенциала на доступных проводящих частях электрооборудования и всех других проводящих частях установок, связанных с PEN-проводником.
Заметим, что при замыкании «фаза  —  фаза» или «фаза  —  PEN» в распределительной сети при системе TN-C-S (рис. 3) до момента отключения тока короткого замыкания устройством защиты от сверхтока т.кз. преодолевает сопротивление PEN-проводника и фазного L-проводника. Сопротивление PEN-проводников протеканию т.кз. вызывает падение напряжения между заземляющим устройством нейтрали питающего трансформатора и РЕ-проводником, который присоединен к ОПЧ и СПЧ. Это падение напряжения вызывает напряжение прикосновения между ОПЧ, СПЧ и землей. В США нагрузочный конец PEN-проводника требуется соединять с землей, но сопротивление заземляющего устройства обычно составляет несколько Ом и иногда может быть и выше в зависимости от сопротивления земли. Сельская сеть системы TN-C-S, выполненная в виде BJT, характеризуется сравнительно высоким сопротивлением петли «фаза — нуль», обусловленным относительно большой протяженностью линий. В этой системе повторное заземление PEN-проводника вызывает значительное снижение его потенциала при коротком замыкании фазного проводника (L-проводника) на PEN-проводник. Это показано на упрощенной схеме (рис. 3).
PEN-проводники в системе TN заземлены во многих точках системы. В результате этого сопротивление между PEN-проводником и землей обычно невелико. Кроме того, из-за того, что сопротивление PEN-проводника по сравнению с шунтирующими его сопротивлениями заземлителей относительно мало, часть тока к.з., протекающая по PEN-проводнику значительно превосходит часть тока к.з., протекающего через землю.

Рис. 4. Распределение потенциала в PEN-проводнике при ОКЗ

Следовательно, градиент потенциала земли вдоль трассы линии от питающего трансформатора до места к.з. сравнительно невелик и становится более пологим из-за влияния PEN-проводника. Потенциал PEN-проводника при к.з. не превышает 100 В при напряжении системы 380/220 В. Распределение напряжения в короткозамкнутой цепи, определяющее напряжение на ОПЧ и СПЧ при о.к.з., зависит от соотношения сопротивлений отдельных ветвей ЦОТ, включающих сопротивления заземляющего устройства и сопротивлений L1 (или L2, или L3) и PEN-проводников).
Если сопротивление заземлителей на каждом конце PEN-проводника были равны между собой, напряжение ОПЧ и СПЧ, соединенных с РЕ-проводником, не более 50 В, т. е. потенциал заземлителя равен половине падения напряжения в PEN-проводнике.

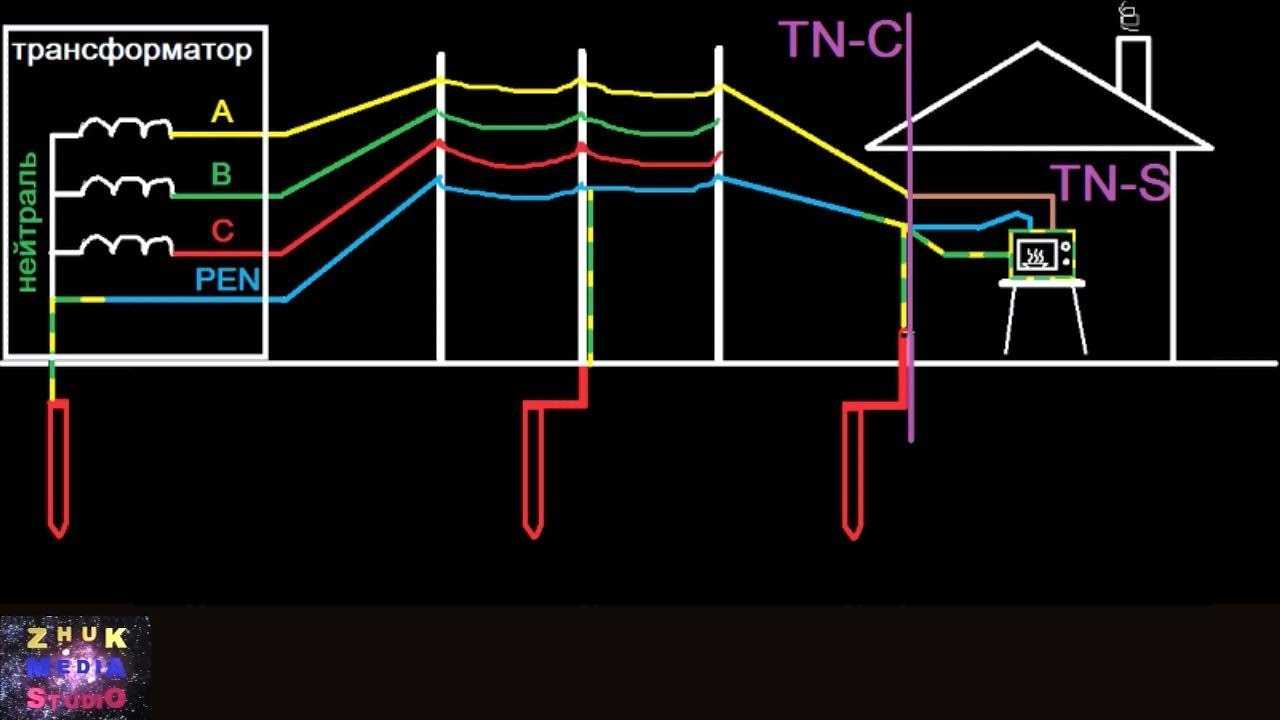

Схема заземления TN-C-S

Попытки сделать систему TN-C более безопасной и при этом не сделать ее излишне дорогой. Так появилась система, которая соединила в себе TN-C и TN-S. В данной системе до входа в здания идет один общий РЕN проводник, который разделяется на два отдельных нуля – защитный и рабочий. Они подвергаются повторному заземлению.

К сожалению, на территории России и СНГ модернизацию заземление системы TN-C начали проводить сравнительно недавно. А вот в большинстве западных стран и США такая замена имела системный характер и началась в 60-е года прошлого века. При системе заземления TN-C-S, однофазная проводка имеет три провода, а трехфазная пять проводов.

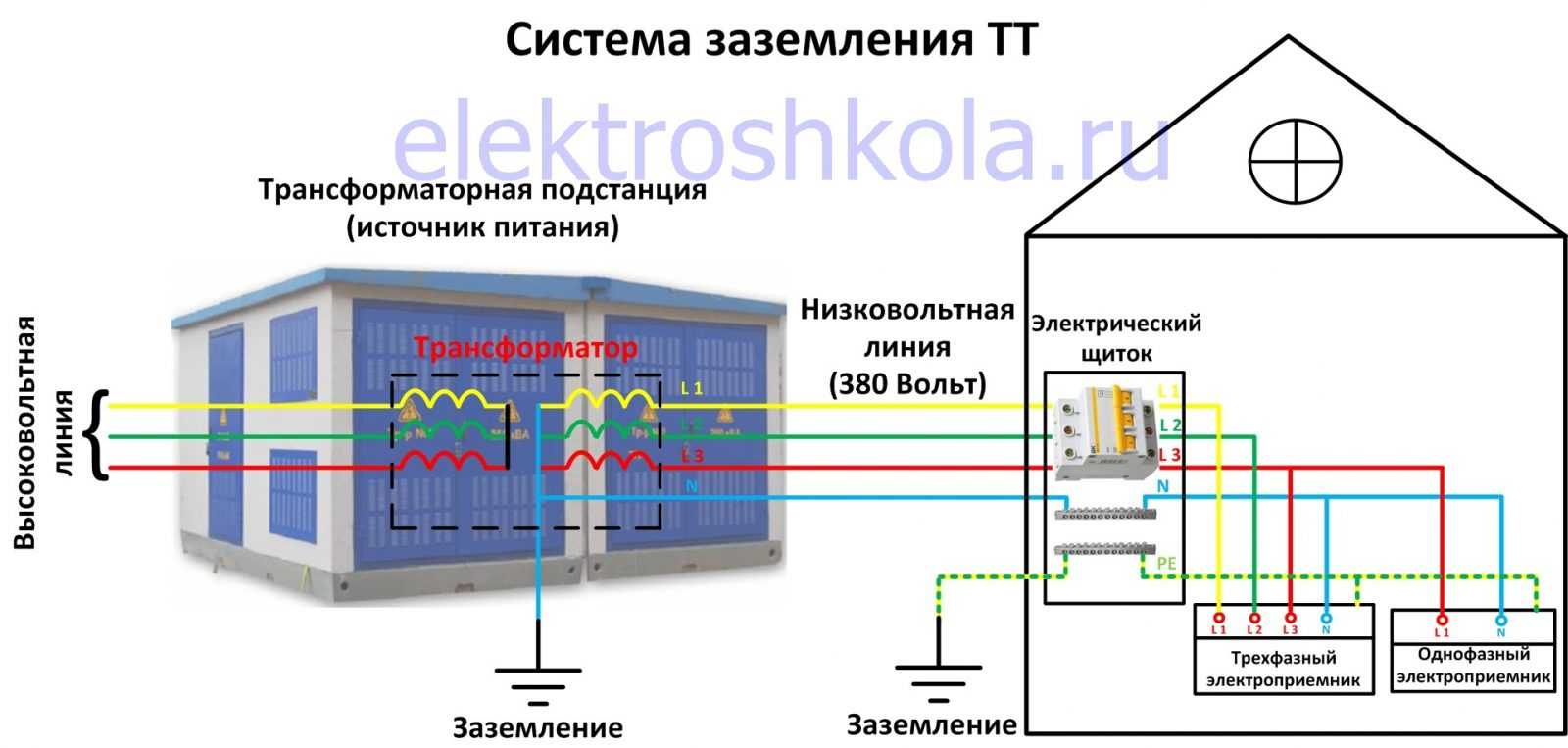

Схема подсоединения TN-C-S заземления (при невозможности ее использовать применяют ТТ заземление):

Схема системы заземления TN-C-S

В данном случае в квартире к розетке подходят три провода. Благодаря этому появляется возможность подключить заземляющий контакт евророзетки. При использовании устройства защитного отключения на участке с TN-S обеспечивает хорошую безопасность. Но вот на участке TN-C имеется возможность отгорание нуля и выхода фазного напряжения. В этой ситуации должна использоваться дополнительная система уравнивания потенциалов. Но, к сожалению не все ее используют при замене электроснабжения в домах старой постройки.

Опасность защитного зануления TN-C в быту

Определившись, что в квартирах старого жилого фонда с системой заземления TN-C проводка состоит только из фазы и нуля, перейдем к рассмотрению опасности использования «защитного зануления».

Отсутствующее по проекту заземление (зануление) делает эксплуатацию домашней электропроводки небезопасной. В нашем распоряжении остается только фаза и ноль, которые не обеспечивают защиту от пробоя фазы на корпус электроприбора.

Известно что при замыкании фазы с нулем (PEN) происходит короткое замыкание, мгновенное срабатывание автоматических выключателей и обесточивание сети. В связи с этим некоторые «экспериментаторы» проводят сомнительные манипуляции:

• Используют перемычки в розетках с заземлением. В этом случае перемычка ставится между заземляющим контактом и контактам нулевого проводника.
• Соединяют ноль с землей на корпусе электроприбора.
• Либо соединяют ноль с землей в распаечных коробках или этажных щитах.

Основная цель такой модернизации — добиться срабатывания автоматических выключателей при пробое фазы на корпус. Но делать так ни в коем случае нельзя. Стоит PEN проводнику пропасть (отгореть), и через нагрузку появляется опасный потенциал на всех корпусах электроприборов.

Рассмотрим подробнее ситуацию, когда у нас подключен бытовой прибор (например, стиральная машина). Если в розетке будет перемычка, то в случае обрыва нулевого проводника путь прохождения тока будет следующим:

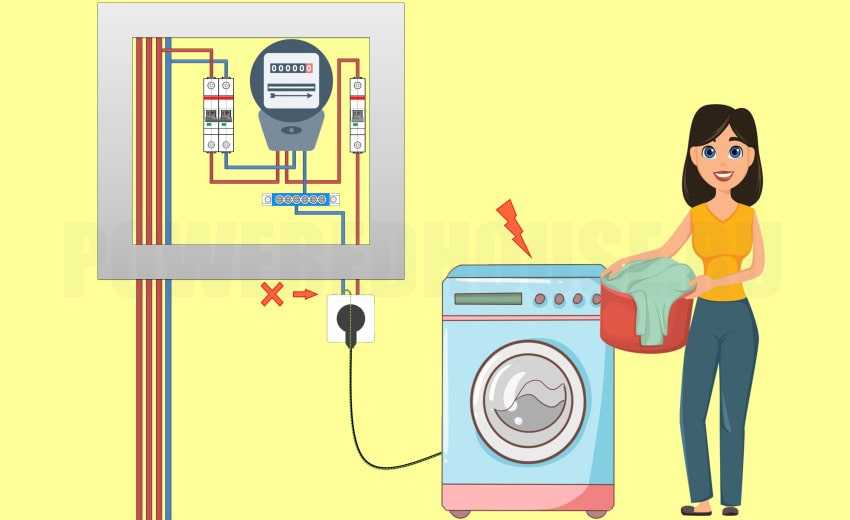

Перемычки в розетках недопустимы

1. По фазному проводнику через стиральную машинку.
2. Далее ток будет возвращаться по нулевому проводнику в розетку.
3. Поскольку дальше у нас идет обрыв, он через перемычку пойдет через PE проводник и окажется на корпусе стиральной машины.
4. В этом случае, если человек коснется корпуса стиральной машины, его ударит током. Поэтому нельзя выполнять такой вид зануления перемычкой в розетке.

Следующий вариант — попытка выполнить зануление в этажном либо квартирном щите путем псевдоразделения PEN на PE и N. В этом случае устанавливается дополнительная шина, от которой отходят PE жилы на корпуса приборов. Данная PE шина соединяется перемычкой с основной N шиной, на которую приходит PEN от питающей линии. В случае появления опасного потенциала на корпусе благодаря перемычке произойдет короткое замыкание и домашняя сеть обесточится. Но, при пропадании нуля произойдет все то же, что и в предыдущем примере. При этом, если додуматься и соединить PE шину с корпусом щитка, то и на последнем будет опасный потенциал.

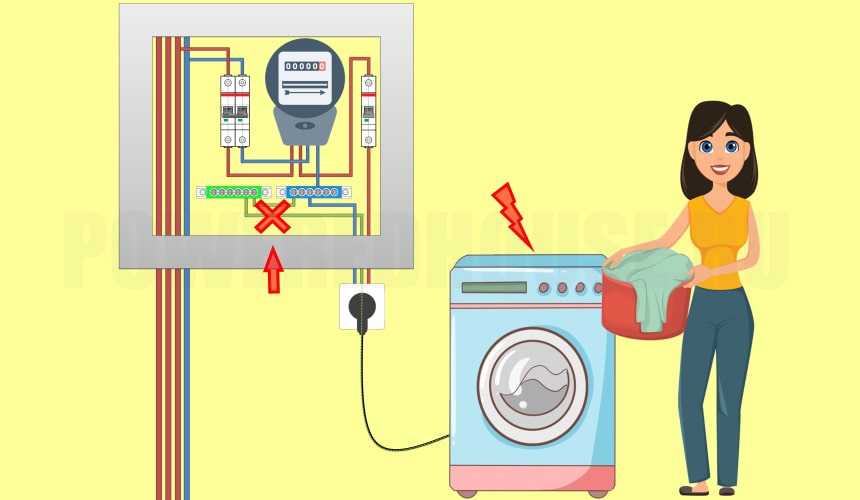

Если в щитке будет перемычка, то в случае обрыва нулевого проводника путь прохождения тока будет следующим:

Неправильное разделения PEN в TN-C

1. Ток проходит через фазный проводник через электроприбор.
2. Далее по нулевому проводнику идет в щит.
3. В щите у нас разделение PEN.
4. Через точку соединения мы получаем занос потенциала через PE на корпус электрического прибора.

Изображенная на рисунке схема неверна и по причине того, что разделение PEN должно производиться до коммутационного аппарата (в частности вводного автомата). Но даже если и сделать по правилам, то при отгорании нуля в месте до разделения PEN проводника занос потенциала через PE также будет происходить.

Помимо опасности зануления важно понимать, что при разделении PEN на PE и N существуют требования к PEN проводнику. Сечение PEN-проводника должно быть не менее 10 мм² по меди и 16 мм² по алюминию

А таких сечений в этажных щитах домов старой постройки нет!

Переносные электроприемники

Переносные электроприемники

Переносные электроприемники1.7.147. К переносным электроприемникам в Правилах отнесены электроприемники, которые могут находиться в руках человека в процессе их эксплуатации (ручной электроинструмент, переносные бытовые электроприборы, переносная радиоэлектронная аппаратура и т. п.).1.7.148. Питание переносных электроприемников переменного тока следует выполнять от сети напряжением не выше 380/220 В.В зависимости от категории помещения по уровню опасности поражения людей электрическим током (см. гл. 1.1) для защиты при косвенном прикосновении в цепях, питающих переносные электроприемники, могут быть применены автоматическое отключение питания, защитное электрическое разделение цепей, сверхнизкое напряжение, двойная изоляция.1.7.149. При применении автоматического отключения питания металлические корпуса переносных электроприемников, за исключением электроприемников с двойной изоляцией, должны быть присоединены к нулевому защитному проводнику в системе TN или заземлены в системе IT, для чего должен быть предусмотрен специальный защитный (РЕ) проводник, расположенный в одной оболочке с фазными проводниками (третья жила кабеля или провода -для электроприемников однофазного и постоянного тока, четвертая или пятая жила — для электроприемников трехфазного тока), присоединяемый к корпусу электроприемника и к защитному контакту вилки штепсельного соединителя. РЕ-проводник должен быть медным, гибким, его сечение должно быть равно сечению фазных проводников. Использование для этой цели нулевого рабочего (N) проводника, в том числе расположенного в общей оболочке с фазными проводниками, не допускается.1.7.150. Допускается применять стационарные и отдельные переносные защитные проводники и проводники уравнивания потенциалов для переносных электроприемников испытательных лабораторий и экспериментальных установок, перемещение которых в период их работы не предусматривается. При этом стационарные проводники должны удовлетворять требованиям 1.7.121-1.7.130, а переносные проводники должны быть медными, гибкими и иметь сечение не меньше чем у фазных проводников. При прокладке таких проводников не в составе общего с фазными проводниками кабеля их сечения должны быть не менее указанных в 1.7.127.1.7.151. Для дополнительной защиты от прямого прикосновения и при косвенном прикосновении штепсельные розетки с номинальным током не более 20 А наружной установки, а также внутренней установки, но к которым могут быть подключены переносные электроприемники, используемые вне зданий либо в помещениях с повышенной опасностью и особо опасных, должны быть защищены устройствами защитного отключения с номинальным отключающим дифференциальным током не более 30 мА. Допускается применение ручного электроинструмента, оборудованного УЗО-вилками.При применении защитного электрического разделения цепей в стесненных помещениях с проводящим полом, стенами и потолком, а также при наличии требований в соответствующих главах ПУЭ в других помещениях с особой опасностью, каждая розетка должна питаться от индивидуального разделительного трансформатора или от его отдельной обмотки.При применении сверхнизкого напряжения питание переносных электроприемников напряжением до 50 В должно осуществляться от безопасного разделительного трансформатора.1.7.152. Для присоединения переносных электроприемников к питающей сети следует применять штепсельные соединители, соответствующие требованиям 1.7.146.В штепсельных соединителях переносных электроприемников, удлинительных проводов и кабелей проводник со стороны источника питания должен быть присоединен к розетке, а со стороны электроприемника — к вилке.1.7.153. УЗО защиты розеточных цепей рекомендуется размещать в распределительных (групповых, квартирных) щитках. Допускается применять УЗО-розетки.1.7.154. Защитные проводники переносных проводов и кабелей должны быть обозначены желто-зелеными полосами.
В оглавление

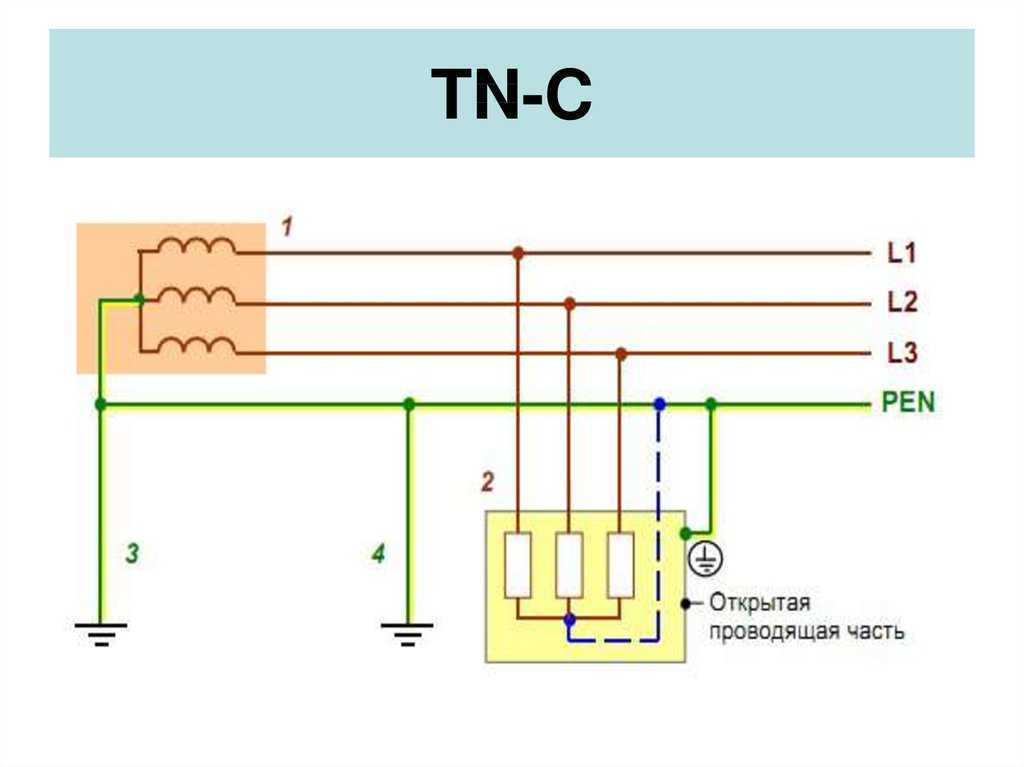

Система заземления TN-C: преимущества и недостатки

В советские времена электроснабжение зданий выполнялось передачей электрической энергии от городской питающей трансформаторной подстанции к жилым зданиям по подземным кабельным линиям.

Электроустановки работали по схеме глухозаземленной нейтрали сети 0,4 кВ. Такая система заземления сейчас называется TN-C. Использовалась четырехпроводная схема: силовой кабель состоял из четырех жил:

• три фазных;
• один PEN: объединяет рабочий ноль N и защитное заземление PE.

Система заземления TN-C

Заземление выполнено на стороне питания – генератора. Этот вариант применяется и сейчас, но он не считается безопасной схемой.

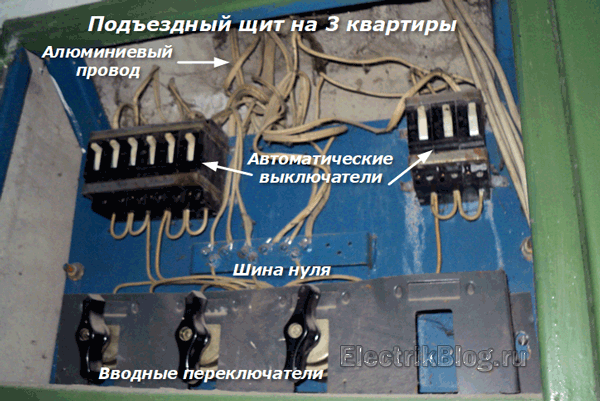

В квартиры электрический ток подавался от подъездного (реже квартирного) щита на условиях схемы однофазной сети.

В нем в качестве электрической защиты работали автоматические выключатели серии АЕ 1051.

Автоматические выключатели АЕ 1051

За несколько десятков лет они морально устарели и подверглись износу: надежность срабатывания даже от коротких замыканий резко снизилась.

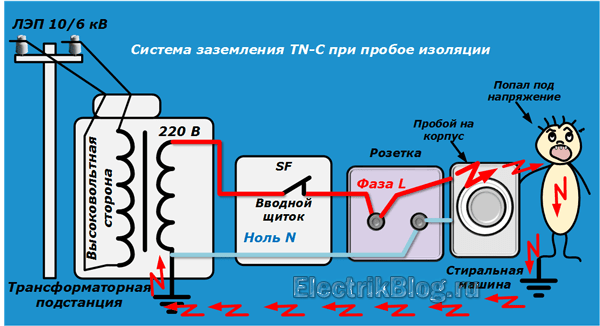

При пробое изоляции провода на корпус подключенных электроприборов (посудомоечные и стиральные машины, электродвигателя, микроволновки, кофемашины…) вероятность попадания человека под напряжение высока. Схема протекания тока представлена ниже.

В промышленности такую опасность исключает зануление: преднамеренное подключение нуля к корпусу электроприемника. Принцип защиты – повреждение изоляции фазы приводит к короткому замыканию (фаза попадает на ноль). Его отключают автоматы или предохранители.

В быту (частный дом, квартира) так делать нельзя. Условия электробезопасности допускают использование зануления в системе заземления TN-C только обученным электротехническим персоналом с применением средств диэлектрической защиты.

Вся электрика внутри квартиры выполнена проводами из алюминия площадью сечения 2,5 мм кв. Они соединялись сваркой со скруткой, что обеспечивало надежной электрический контакт.

Провода электропроводки просто бросали под пол на лаги. Причем в розеточной группе алюминиевую лапшу поднимали в небольших штробах к розеткам.

Провода для освещения тоже проложены под полом, но у соседа сверху. Для выводов в свою комнату к люстре и выключателю их пропускали через потолочные отверстия.

Алюминий хрупок, после нескольких перегибов легко ломается. Обрванный провод, как правило, замене не подлежит. Тогда в розетках, соединенных шлейфом, или в лампах освещения пропадало напряжение. Приходилось прокладывать и соединять времянки, что вызвает минимум удовольствия: эстетика отсутствует.

К тому же недобросовестные электрики (хозяева квартир) имели возможность воровать электричество, используя чужие провода.

Самая первая и главная неприятность в схеме заземления TN-C : обрыв, отгорание провода нуля трехфазной сети. В этом случае две квартиры последовательно подключаются к линейному напряжению 380 вольт.

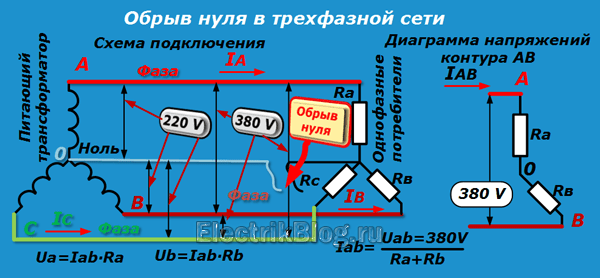

Чем опасен обрыв нуля

В зависимости от сопротивления работающих потребителей одна из них недополучает энергию, а другой достается напряжение питания выше допустимого уровня: от перенапряжения сгорают лампочки, холодильники, телевизоры, другая техника…

В качестве устройства бытовой защиты предусмотрено реле контроля напряжения РКН, но его использовали существенно редко.

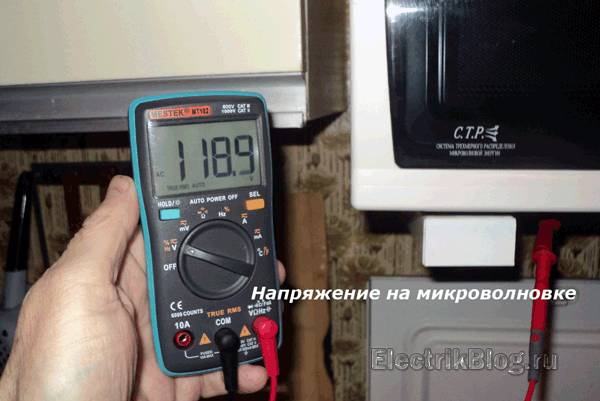

Еще одной неприятностью системы заземления TN-C является появление напряжения на корпусах современных электроприборов, работающих от импульсных блоков питания. На них, благодаря работе высокочастотных сетевых фильтров, присутствует потенциал 110 вольт.

В системе заземления TN-S либо TN-C-S этот потенциал полностью снимается посредством PE проводника через контур на землю.

Единственное преимущество системы заземления TN-C: упрощенная и дешевая конструкция. Но она нивелировалось возросшими нагрузками бытовой сети. Эксплуатировать устаревшую схему электроустановки становится все опаснее.

Поэтому жильцы с нетерпением ждут проведения капитального ремонта с переходом на систему заземления TN-C-S.

Надежное заземление проводника РЕ на ВРУ

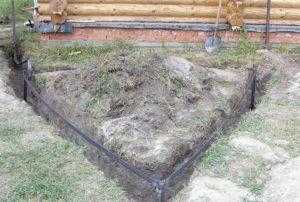

Для устройства контура заземления нужно три штыря из стального проката диаметром не менее 16 мм и длиной 3 м. Из забивают в углах равностороннего треугольника в заранее выкопанную траншею глубиной 30-50 см. Стороны треугольника должны быть 2.5 – 3 м. Верхние концы штырей свариваются между собой стальной полосой размерами 4х30 мм.

Контур заземления

Вместо стального проката допускается использовать трубу диаметром не меньше дюйма с четвертью с толщиной стенки от 3,5 мм или стальной уголок 50х50 мм. Для облегчения забивания концы штырей нужно заострить подручным инструментом

Места сварки и соединительную шину обязательно нужно хорошо прокрасить для защиты от коррозии. Важно! Заземляющие штыри красить нельзя!

От контура к шине РЕ прокладывается проводник из стали или меди. Сечение Стального проводника должно быть не менее 100 мм2, а медного соответствовать сечению РЕ проводника или больше. После монтажа контура заземление силами энергопоставляющей организации нужно измерить сопротивление растекания контура заземления. Оно должно быть не более 10 Ом при питании трехфазным током с линейным напряжением 380 В (фазное напряжение – (220 В).
