Проектируя спортивное освещение, нужно учесть каждую деталь, совокупность которых приводит к реализации осветительных установок, отвечающих самым строгим требованиям заказчиков и действующих нормативных документов.
За восемнадцать лет успешной работы компания HELIOCITY накопила большой опыт в проектировании и реализации спортивного освещения, и может гарантировать компетентный подход к освещению вашего спортивного объекта. Специалисты HELIOCITY обладают высокими компетенциями в проектировании освещения спортивных сооружений. Среди выполненных объектов имеются проекты по освещению футбольных и легкоатлетических стадионов, бассейнов, теннисных кортов, горнолыжных трасс, ледовых арен, лыжных и биатлонных стадионов, открытых спортивных площадок, спортивных залов и манежей, а также прочих спортивных объектов.
Светодиодное освещение спортивных объектов
Оснащение спортивных объектов светодиодными светильниками позволяет привести любые спортплощадки в соответствие с жесткими требованиями и обеспечить безопасность, как для спортсменов, так для зрителей на трибунах и телезрителей. Благодаря отсутствию слепящего действия и пульсации приборы создают комфортное освещение и обеспечивают четкое восприятие всех деталей игр и соревнований даже на удалённом расстоянии. Они эффективны и экономичны в эксплуатации.
Для профессионального спортсмена свет является производственной необходимостью. Он может как украсить выступление, так и помешать исполнить сложный элемент. Резкое изменение освещённости или мерцание, например, на ледовой арене, может стоить спортсмену места на пьедестале. Именно поэтому для каждого из спортивных объектов важен свой режим освещения. Так, для такого вида спорта как хоккей с шайбой, освещение помещения, в котором проходят соревнования, не должно составлять менее 1500 люкс, для фигурного катания — 1600 люкс. Минимум же освещенности стадиона, при котором может проходить футбольный матч, составлять 1400 люкс… При этом, чем больше спортивное сооружение, тем сложнее его осветить и тем это энергозатратней – так, крупный стадион в среднем за матч сжигает 1500 киловатт. Таким образом, при освещении того или иного спортивного объекта, необходимо учитывать немало факторов, таких как размеры помещения, вид спорта, количество мест на трибунах и условия эксплуатации.
Сегодня светодиодными системами освещения оборудуются закрытые залы и бассейны, теннисные корты и ледовые площадки. Светодиодные системы оправдывают себя не только со стороны эффективности, они не заменимы в области экономии электроэнергии и неприхотливы в обслуживании. Светодиодные светильники используются, в том числе при необходимости освещения на большой высоте
Они защищены от перепада напряжения, устойчивы к механическим повреждениям, а также от попадания предметов, что не маловажно, ведь во время спортивной игры футбольный или теннисный мяч может угодить в осветительный прибор и повредить его. Более того светодиодные светильники отлично работают в условиях низкой температуры, а значит, незаменимы для ледовых площадок и лыжных трасс. Их можно устанавливать на высоту более 40 метров, монтируя на любую поверхность
Все это говорит об очевидных плюсах светодиодного освещения для спортивных объектов
Их можно устанавливать на высоту более 40 метров, монтируя на любую поверхность. Все это говорит об очевидных плюсах светодиодного освещения для спортивных объектов.
Светодиодные светильники идеально подходят как для больших и средних, так для малых спортивных залов, которые имеются в любых школах, колледжах или вузах. Благодаря параллельному расположению светильников, освещение производит рассеивающий эффект. Световой поток распределяется равномерно на весь зал. При выборе светильников необходимо учесть степень освещенности необходимую для того или иного помещения. Свет должен быть везде, поэтому светильники нужно располагать, в том числе над трибунами, спортивными объектами и игровой площадкой. Они могут быть как встроены, так и крепиться непосредственно на стену или мачты. Плюсом светодиодного освещения является и лёгкость монтажа, а также долгосрочный срок эксплуатации.
Все это говорит о преимуществах светодиодных осветительных приборов при освещении различных спортивных объектов и обуславливает стремительный рост их использования в спортивной инфраструктуре.
Светодиодные светильники, прожекторы и лампы обладают:
- Энергоэффективностью
- Не создают эффекта мерцания
- Повышенной механической прочностью
- Большим сроком службы – не менее 50 тысяч часов
- Экологичностью (не требуют специальных условий для утилизации)
- Приятным для глаз спектром излучения
«СИТИ Эксклюзив», 2017
Светильники для спортивных залов
Лампы накаливания для спортзалов использовать нецелесообразно. При таком освещении появляется множество дополнительных теней от предметов. Это ухудшает игровые показатели спортсменов. Да и энергии такие лампы потребляют слишком уж много. В помещении, предназначенном для спортивных тренировок, должен быть обеспечен мягкий, рассеянный холодный свет (лампы с теплыми оттенками света создают уют, но вот спортивная мотивация от них резко падает). Чаще всего сегодня для этих целей используют экономичные и недорогие светодиодные светильники для спортивных залов (угол раскрытия не меньше 120). Крайне желательно организовать регулируемую систему освещения спортивной площадки. Для этих целей необходимо использовать светильники с регулирующим элементом (ПРА), а также использовать систему прожекторов, благодаря которой можно зонировать помещение и перенаправлять световые потоки в зависимости от вида спорта
Кроме уровня освещения важно учитывать и другие показатели. В тех видах спорта, где предполагается повышенная концентрация внимания на мелком предмете (теннис, футбол), нужно учитывать коэффициент пульсации (не больше 10%). Если спорт не предполагает концентрации на предмете, допустим коэффициент в 20%
Если же эти нормы превышены, зрение спортсмена резко ухудшается, появляется «рябь» в глазах, сухость, снижаются спортивные показатели
Если спорт не предполагает концентрации на предмете, допустим коэффициент в 20%. Если же эти нормы превышены, зрение спортсмена резко ухудшается, появляется «рябь» в глазах, сухость, снижаются спортивные показатели.
Аренда спортивных залов в СПБ
Все залы
Осветительные приборы в спортзалах: ключевые моменты в выборе
Освещение играет важную роль в спортзалах, предоставляя необходимую видимость и создавая комфортные условия для занятий. Правильный выбор осветительных приборов может значительно повлиять на качество освещения и общую атмосферу в спортивном зале. В этом разделе мы рассмотрим ключевые моменты, которые следует учесть при выборе осветительных приборов для спортзалов.
1. Интенсивность освещения
В спортзалах требуется достаточно яркое и равномерное освещение. Для этого необходимо определить требуемый уровень освещенности в соответствии с видом спорта, который будет заниматься в зале. Для большинства видов спорта, включая баскетбол, волейбол и футбол, рекомендуется уровень освещенности около 300-500 лк
Важно также учесть наличие потолка и стен, которые могут отражать или поглощать свет
2. Равномерность освещения
Равномерность освещения — один из важных аспектов в спортивном зале. Разница в яркости на разных участках зала может вызвать дискомфорт и затруднить восприятие сигналов и движений
Поэтому при выборе осветительных приборов необходимо обращать внимание на способность их создавать равномерное освещение на всей площади зала
3. Энергоэффективность
Учет энергоэффективности также является важным аспектом при выборе осветительных приборов. Энергоэффективные приборы могут существенно снизить затраты на электроэнергию и улучшить экономическую эффективность эксплуатации спортзала на длительный срок. Поэтому рекомендуется выбирать светодиодные осветительные приборы, которые потребляют меньше энергии и имеют большой срок службы.
4. Цветовая температура
Цветовая температура освещения влияет на восприятие зрительной информации и общую атмосферу в спортзале. В зависимости от конкретных требований и предпочтений, можно выбирать приборы с теплым (около 2700-3000 K) или холодным (около 5000-6000 K) светом
Также рекомендуется обратить внимание на цветопередачу (CRI), которая должна быть не менее 80 для достоверного восприятия цветов спортивного оборудования и формы спортсменов
5. Управление освещением
Управление освещением в спортзале может быть важным аспектом для экономии электроэнергии и достижения желаемых эффектов освещения. Различные осветительные приборы могут иметь разные возможности по регулировке яркости, цветовой температуры и направленности света
Важно выбрать приборы с подходящими опциями управления, которые позволят создать желаемую атмосферу и регулировать освещение в зависимости от нужд
6. Долговечность и надежность
В спортивных залах освещение часто используется в течение длительных периодов времени
Поэтому необходимо обращать внимание на долговечность и надежность осветительных приборов. Рекомендуется выбирать приборы с высокой степенью защиты от пыли и влаги, а также с гарантией надежной работы на протяжении длительного срока
С учетом данных ключевых моментов в выборе осветительных приборов для спортзалов, вы сможете создать комфортные условия для занятий спортом, обеспечивая достаточное и качественное освещение в зале.
Применение светодиодных светильников для спортивных сооружений
Светодиодные светильники – лучший вариант для освещения спортивных залов и фитнес-центров, что связано с их экономичностью и высоким уровнем яркости.
Параметры светодиодов
В зависимости от спортивного сооружения изменяется схема установки светильников. К каждому спортивному сооружению выдвигаются отдельные требования по норме освещенности, которые прописаны в СНиП и ВСН 1-73.
Вот эти нормы:
- для крытых спортивных объектов освещенность составляет от 100 до 500 лк (помещения в школах, университетах – не ниже 200 лк);
- спортзалы с трибунами – не ниже 500 лк, а в случае организации видеотрансляции параметр возрастает до 1500 лк.
Для трибун, где находятся зрители, освещенность составляет не менее 50 лк.
Коэффициент пульсации – еще один параметр, который важно учитывать при освещении зала. Этот параметр должен быть ниже 20%. И вновь светодиодные источники света идут «впереди планеты всей»: их коэффициент пульсации равен 1%
Исключите мерцание осветительных приборов, которое негативно сказывается на работоспособности и самочувствии спортсменов. Низкое освещение и наличие теней на поверхностях приведет к переутомлению
И вновь светодиодные источники света идут «впереди планеты всей»: их коэффициент пульсации равен 1%. Исключите мерцание осветительных приборов, которое негативно сказывается на работоспособности и самочувствии спортсменов. Низкое освещение и наличие теней на поверхностях приведет к переутомлению.
Особенности и преимущества светодиодных светильников для спортзала
Светодиодные лампы – это экономичные осветительные приборы, потребляющие минимальное количество энергии. На их установку требуются минимальные затраты, которые быстро себя окупают. При эксплуатации светодиодных ламп происходит имитация дневного света. Если в зале недостает окон, естественное освещение на низком уровне, то идеальным решением станет применение светодиодных приборов.
К другим преимуществам отнесем продолжительный срок эксплуатации – от 50 000 часов, устойчивость к скачкам напряжения в диапазоне от 180 до 250 В, высокой индекс цветовой передачи (85 Ra), обеспечивающий естественный вид объектов, отсутствие искажения и игры светотеней.
В люминесцентных лампах используются пары ртути, из-за чего даже при наличии защитной решетки они представляют угрозу здоровью человека. Особо актуально это в школах, где в помещении могут находиться несколько десятков подростков.
Более дорогостоящие светодиодные приборы дополнительно оснащены регуляторами светового потока, яркости и цветовой гаммы.
Требования к освещению в спортивных и тренировочных залах
Независимо от назначения объекта и характера занятий спортом, свет в нем должен выполнять несколько функций:
- Зонировать пространство, если это необходимо и разбивать его на сегменты для отдельных групп спортсменов.
- Обеспечить идеальные условия для занятий тем или иным видом спорта. У разных вариантов есть своя специфика, которую обязательно надо учитывать при планировании освещения.
- Снизить до минимума риск получения травм теми, кто занимается спортом. Это касается в первую очередь идеальной видимости и отсутствия плохо освещенных участков.
- Создать рабочую атмосферу при занятиях спортом и комфортную обстановку при проведении соревнований.
Чаще всего освещение делается равномерным на всей площади зала.

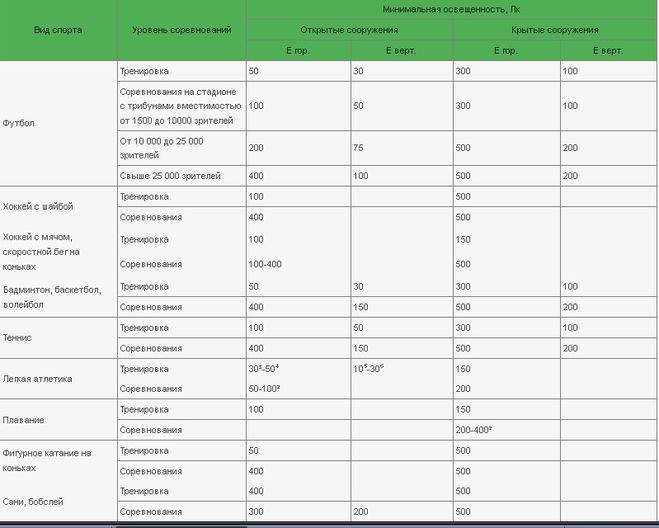

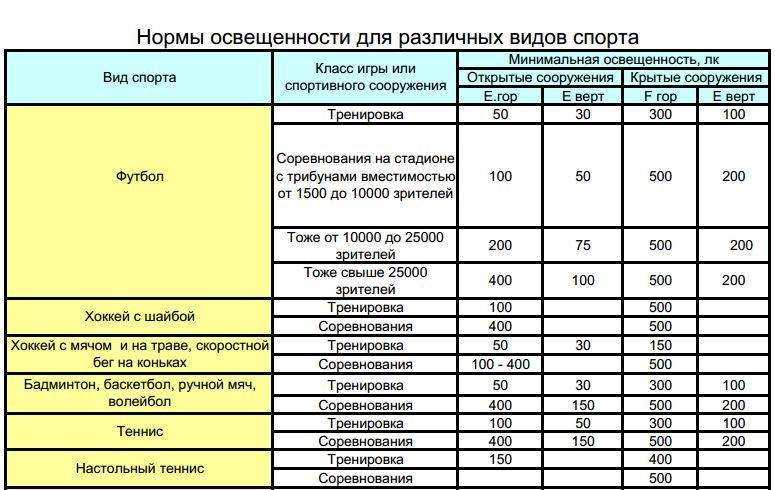

Нормы освещенности спортивных залов четко прописаны в СНиП, поэтому обязательны к соблюдению. Они могут отличаться для разных помещений, поэтому проще всего изучить общие требования
Нормы освещенности измеряются в люксах, их особенно важно соблюдать на детских объектах, так как зрение у ребенка еще формируется и любые отклонения могут стать причиной нарушений. Помнить следующее:
- Залы для конькобежного спорта, а также для легкой и тяжелой атлетики – 150 Лк.
- Помещения, предназначенные для плавания, единоборств, борьбы, гимнастики и фехтования – 200 люксов.
- Ледовые арены для занятий хоккеем и фигурным катанием – от 300 Лк.
- Залы для разнообразных спортивных игр – 300 люксов на уровне пола и как минимум 150 люксов на высоте 2 м от земли.
- Места, где занимаются настольным теннисом, должны освещаться с интенсивностью в 400 Лк.
- На детских площадках и в школьных спортивных залах уровень освещенности должен быть не ниже 200 люксов.
Требования по освещенности зависят от вида спорта, под который оборудовано помещение.
Кроме основных показателей надо соблюдать и другие нормы, установленные законодательством:
- Оптимальная цветовая температура – от 4000 до 4500 К. Этот вариант создает комфортные условия для занятий спортом как взрослому, так и ребенку.
- Коэффициент пульсации – не больше 10%, если он будет выше, то зрение сильнее напрягается и усталость накапливается намного быстрее.
- При большой площади помещения, а также для больших площадок освещение производится с помощью прожекторов, которые надо ставить под углом к полу от 27% и больше.
Для игровых видов спорта важно, чтобы подсветка располагалась с двух сторон площадки. Качество освещения особенно важно на игровых площадках
Качество освещения особенно важно на игровых площадках
Разновидности подходящих осветительных приборов
Освещение спортзалов должно осуществляться специальными осветительными приборами, которые не только дают требуемый уровень подсветки различных участков помещения, но и оснащены защитной решеткой.Если говорить в общем, то в спортзалах для подсветки часто используют три вида ламп:
светильники, оснащенные лампами накаливания РСП. Эти приборы рассчитаны на различную мощность (от 250 до 700 ватт). Однако сегодня такие светильники являются неэкономными, ведь лампы накаливания потребляют много электроэнергии. В связи с этим их использование становится все более и более нерациональным. Такие лампы обязательно, без всякого исключения, должны быть защищены решеткой, так как эти источники света довольно хрупки;
Светильник с лампой накаливания РСП
светодиодные осветительные установки. Это наиболее популярные и рациональные светильники, которые в качестве источника света используют светодиодные лампы. Достоинствами этих ламп является их низкое потребление электроэнергии, устойчивость диодной части к различного рода механическим и вибрационным воздействиям, а также отменный световой поток. Светодиоды считаются современными источниками света, что обладают наибольшим числом преимуществ. Они отлично подходят для спортивных залов. Такие лампы также должны быть защищены решеткой, защищающей прибор от повреждений в результате ударов спортивным инвентарем;
Светодиодные светильники в спортзале
люминесцентные светильники. Они так же, как и светодиодные модели считаются экономными источниками света (их еще называют «экономками»). Но по некоторым параметрам экономки значительно проигрывают диодным аналогам. Вместе с тем, они намного превосходят лампы накаливания. Поэтому их, хоть и не столь часто, но можно встретить в спортивных сооружениях. Такие светильники тоже должны быть защищены решеткой.
Люминесцентные светильники в спортзале
Сегодня чаще всего в качестве подсветки используют подвесные модели люминесцентных и светодиодных светильников, которые имеют угол раскрытия 120 градусов и выше. И пальму лидерства здесь уверенно удерживают за собой светодиодные осветительные приборы.Какой бы вариант осветительной установки не был бы выбран для спортзалов, она должна создавать рассеянный свет, равномерно освещающий всю поверхность помещения. Лампы направленного света могут давать блескость, искажение светотеней, а также неравномерность яркости. Это нужно непременно учитывать при создании комбинированной подсветки, с разделением на разные зоны.Не забывайте про обязательное требование к спортивным помещениям, в особенности к тем, где предполагается проведение подвижных занятий (работа с мячами, футбол, баскетбол, теннис и т.п.): все светильники должны быть защищены специальными противоударными решетками.Сегодня существует большое разнообразие осветительных приборов и самым оптимальным решением в качестве подсветки спортивных помещений будет использование прожекторов на шинопроводе. Таким образом можно создать наилучшее общее освещение для любых типов залов. А применение диммируемых светильников позволяет автоматизировать систему управления подсветкой и создавать различные режимы подсветки конкретных участков помещения.
Климат контроль: требования к температуре и влажности.
В раздевалках поддерживается 20-22 °C, а в помывочной – не менее 25 °C.
Уроки проводят только в хорошо проветренном помещении и с доступом свежего воздуха в течение урока (п. 6.7).
Открывается 1-2 фрамуги с подветренной стороны, если на улице скорость ветра не более 2 м\с и температура воздуха выше + 5 °C.
Если на улице ниже – 10 °C и ветер более 7 м\с – проветривают зал без наличия учеников не более 1.5 мин., но на больших переменах до 10 мин.
Важно! В зале не должно быть ниже + 14 °C, как только термометр показывает эту цифру – проветривание прекращают
Освещение и лампы в спортзале школы.
Без естественного освещения (без окон) могут быть помещения, где хранятся снаряды, в кладовках и складах, уборные и душевые.
Лампы в спортивных залах ставят люминесцентные (ЛБ, ЛЕЦ, ЛХБ), но допускаются и обычные лампы накаливания, при этом нормативы по яркости освещения снижаются на 2 ступени.
Норматив при люминесцентных – 200 лк, при «лампочках Ильича» — 100 лк. Желательно не использовать эти два типа освещения одновременно, а выбрать что-то одно.
Все лампочки должны быть защищены прочной сеткой от удара мячом. Трубы, батареи закрываются плотной сеткой или деревянными щитами на высоту не более 1.8 м.
Пол в спортивном зале делают деревянным, доски плотно прилегают друг к другу, с хорошей амортизацией, без зацепок и щелей. Окрашивают полы в зале силикатной или эмульсионной краской, чаще коричневого цвета.
Раздевалки при спортивном зале должны быть отдельными для девочек и мальчиков, оборудованы скамейками и крючками для одежды.
Дополнительно, рядом – располагаются туалетные комнаты, душевые кабины со смесителями, горячей и холодной водой.
На полах – решетки для мытья, на стенах – полочки, шкафчики для туалетных принадлежностей. Полы в душевых должны быть выстланы керамической плиткой (мозаичной). Запрещено делать мраморные, цементные полы.
Допускается использовать близлежащие залы, при условии, что они отвечают всем существующим санитарно-гигиеническим правилам. Удаленность зала должна быть небольшой, чтобы ученики успевали на урок.
