Какие напряжения можно получить с компьютерного блока питания

Как выбрать и установить оборудование для работы с DC 12В?

При работе с электрооборудованием, питание которого осуществляется от DC 12В, важно правильно выбрать и установить соответствующее оборудование. Ниже приведены несколько рекомендаций, которые помогут вам сделать правильный выбор:

• Инверторы: Если вы планируете подключать устройства, которые работают от переменного тока (AC), то вам понадобится инвертор. Инвертор преобразует постоянный ток 12В в переменный ток 220В или другое значения.

• Трансформаторы: Если вы хотите увеличить или уменьшить напряжение постоянного тока 12В, то можете использовать трансформатор. Трансформатор поможет вам получить нужное напряжение для вашего устройства.

Важно понимать, что DC 12В означает, что напряжение электрооборудования составляет 12 вольт. Это напряжение является постоянным и означает, что устройства, которые работают от этого напряжения, требуют постоянного тока

При выборе и установке оборудования для работы с DC 12В, обратите внимание на следующие моменты:

Проверьте совместимость: Убедитесь, что выбранное вами оборудование совместимо с напряжением DC 12В

Это важно для правильной работы и безопасности работы. Установите защиту: Рекомендуется установить соответствующую защиту для оборудования, чтобы предотвратить потенциальные повреждения в случае перенапряжения

Следуйте инструкциям: Всегда читайте и следуйте инструкциям, предоставленным производителем. Это поможет вам правильно установить и настроить оборудование.

Выбор и установка оборудования для работы с DC 12В требует внимания и знания основных принципов работы. Следуя рекомендациям, вы сможете правильно подобрать и установить необходимое оборудование для своих потребностей.

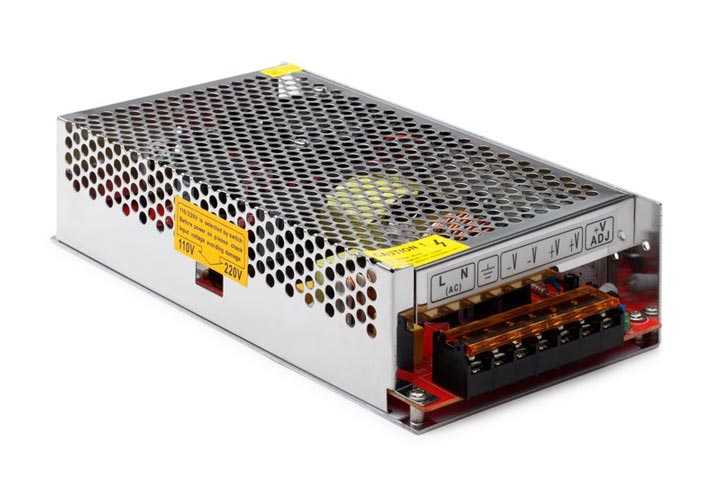

Выбор правильного типа блока питания

При выборе блока питания с напряжением DC 12В необходимо учесть несколько ключевых факторов.

Во-первых, DC означает постоянное напряжение, в отличие от переменного напряжения AC, которое используется в домашней электросети. Поэтому для работы с DC 12В необходим особый тип блока питания, который способен преобразовывать переменное напряжение в постоянное.

Блоки питания с напряжением 12В могут быть разных типов, одним из основных типов является трансформаторный блок питания. Он использует трансформатор, чтобы понизить или повысить напряжение переменного тока, а затем выпрямляет его и стабилизирует до 12В.

Кроме трансформаторных блоков питания, существуют также инверторы, которые преобразуют постоянное напряжение в переменное, а затем снова преобразуют его в постоянное напряжение 12В.

Обратите внимание, что блок питания с напряжением DC 12В необходимо выбирать в зависимости от потребностей вашей системы. Учтите мощность и ток, необходимые для подключаемых устройств

Также проверьте, поддерживает ли ваше устройство работу с напряжением 12В.

Принцип работы DC 12В

DC 12В означает, что напряжение постоянного тока составляет 12 вольт.

DC (от англ. Direct Current) обозначает постоянное напряжение, в отличие от переменного (AC).

DC 12В широко используется в различных электронных устройствах, таких как автомобильные аккумуляторы, солнечные панели, а также в других областях, где требуется сниженное напряжение.

DC 12В может быть получено из сети переменного тока (AC) с помощью трансформатора или инверторов, которые преобразуют AC в DC.

Трансформаторы также могут использоваться для преобразования напряжения с более высокого или низкого уровня до DC 12В.

При подключении устройств, работающих на DC 12В, важно учесть их потребляемую мощность и правильно выбрать источник питания, чтобы обеспечить стабильное и безопасное напряжение

Преимущества DC 12В:
1. Безопасность: низкое напряжение 12В снижает риск поражения электрическим током.
2. Эффективность: многие электронные устройства требуют именно 12В, поэтому использование прямого источника этого напряжения позволяет избежать потерь энергии при преобразовании.
3. Удобство: DC 12В используется в широком спектре устройств, поэтому его можно легко найти и использовать для подключения различных электронных устройств.
4. Экономичность: DC 12В является стандартным напряжением для множества устройств, поэтому их стоимость также может быть более доступной.

Трансформатор AC DC

Трансформатор AC DC – это устройство, которое преобразует переменный ток (AC) в постоянный ток (DC). Трансформатор принимает переменный ток с определенным значением напряжения, например 220V AC, и преобразует его в постоянный ток с нужным значением напряжения, например 12V DC.

Инверторы также могут использоваться для преобразования постоянного тока (DC) в переменный ток (AC). Они используются, например, для питания электроники и других устройств, которые работают на переменном токе.

Трансформатор AC DC 12V играет важную роль во многих сферах, таких как электроника, автомобильная промышленность и альтернативные источники энергии. Он обеспечивает стабильное и надежное питание для различных устройств, которые работают на постоянном токе.

Инвертор DC AC

DC 12В означает, что напряжение постоянного тока составляет 12 вольт. Инверторы DC AC позволяют использовать энергию от автомобильной батареи или других источников постоянного тока, преобразуя ее в переменный ток, совместимый с бытовыми приборами, которые работают от сети переменного тока (AC).

Значит, инвертор DC AC позволяет подключать устройства, которые требуют переменного тока, например, ноутбуки, мобильные телефоны или бытовую технику, к источнику постоянного тока, такому как автомобильная батарея. Такие инверторы широко используются в автомобилях, на кемпингах или в ситуациях, когда нет доступа к сети переменного тока. Они позволяют получить переменный ток напряжением 220В или 110В, который необходим для работы многих электроприборов.

ВИДЫ И ТИПЫ БЛОКОВ ПИТАНИЯ

В первую очередь классификация источников питания осуществляется по принципу действия. Основных вариантов здесь два:

• трансформаторный (линейный);
• импульсный (инверторный).

Трансформаторный блок состоит из понижающего трансформатора и выпрямителя, преобразующего переменный ток в постоянный. Далее устанавливается фильтр (конденсатор), сглаживающий пульсации и прочие элементы (стабилизатор выходных параметров, защита от коротких замыканий, фильтр высокочастотных (ВЧ) помех).

Преимущества трансформаторного блока питания:

• высокая надежность;
• ремонтопригодность;
• простота конструкции;
• минимальный уровень помех или их отсутствие;
• низкая цена.

Недостатки — большой вес, крупные габариты и небольшой КПД.

Импульсный блок питания — инверторная система, в которой происходит преобразование переменного напряжения в постоянное, после чего генерируются высокочастотные импульсы, которые проходят ряд дальнейших преобразований (подробнее здесь). В устройстве с гальванической развязкой импульсы передаются к трансформатору, а при отсутствии таковой — напрямую к НЧ фильтру на выходе устройства.

Благодаря формированию ВЧ сигналов, в импульсных блоках питания применяются малогабаритные трансформаторы, что позволяет уменьшить размеры и вес устройства. Для стабилизации напряжения используется отрицательная обратная связь, благодаря которой на выходе поддерживается постоянный уровень напряжения, не зависящий от величины нагрузки.

Достоинства импульсного блока питания:

• компактность;
• небольшой вес;
• доступная цена и высокий КПД (до 98%).

Кроме того, следует отметить наличие дополнительных защит, обеспечивающих безопасность применения устройства. В таких БП часто предусмотрена защита от короткого замыкания (КЗ) и выхода из строя при отсутствии нагрузки.

Минусы — работа большей составляющей схемы без гальванической развязки, что усложняет ремонт. Кроме того, устройство является источником помех высокой частоты и имеет ограничение на нижний предел нагрузки. Если мощность последней меньше допустимо параметра, агрегат не запустится.

Инвертор — популярное среди автовладельцев устройство, способное преобразовывать постоянное U 12/24 Вольта в переменное 220 Вольт. Инверторные БП питаются от автомобильного аккумулятора U. Применяя устройств, стоит учесть, что оно подходит для электроприемников, не требующих идеальной синусоидальной формы сигнала. Кроме того, стоит учитывать мощность подключаемых приборов.

Преимущества:

• небольшие габариты и вес;
• наличие защиты от скачков напряжения;
• простота и удобство применения.

Недостатки — относительно высокая стоимость, а также небольшая надежность микропроцессорной управляющей платы.

Стабилизированные блоки питания — устройства, дополненные, как уже говорилось, стабилизатором, обеспечивающим постоянство напряжения на выходе устройства.

Бесперебойный (резервный) блок питания — источник, который включается в работу при кратковременном отключении электросети.

Некоторые из них имеют дополнительную защиту (например, от помех в сети). Такие блоки питания используются в системах с повышенными требованиями к надежности электроснабжения, например, видеонаблюдения или сигнализации.

Бесперебойные источники бывают резервными и интерактивными. Особенность вторых в наличии на входе стабилизатора напряжения, обеспечивающего ступенчатую регулировку.

Что такое электрический ток

В школе на уроках физики ученикам рассказывают, что электрический ток — это направленное движение заряженных частиц. В металлах, из которых изготавливаются провода, носителями заряда являются электроны.

На электростанциях электроэнергия вырабатывается при помощи генераторов при вращении вала электромашины. Он приводится в движение разными способами, которых получает название электростанция:

1. нагретый пар — тепловая;
2. вода нагревается ядерным реактором — атомная;
3. падающая или текущая вода — гидроэлектростанция;
4. ветер — ветроэлектростанция.

На валу генератора находится электромагнит, а в статоре обмотки, при вращении ротора магнит вращается вместе с ним. При этом магнитное поле, пересекающее катушки, меняется по своему направлению и величине за счёт чего в них наводится электрическое напряжение, также меняющееся по величине от 0 до 100% и от прямой полярности к обратной.

Частота этих изменений в электросетях России, других стран СНГ и Евросоюза составляет 50 раз в секунду или 50Гц. Напряжение на выходных клеммах генератора может быть различным, но по пути к потребителю оно проходит через трансформаторы и в бытовых розетках составляет 220В.

Постоянное напряжение является неизменным по величине и полярности. Первоначально производилось медно-цинковыми батареями, позже к ним добавились генераторы постоянного тока, в которых напряжение вырабатывается при вращении вала с обмотками в магнитном поле. В наше время вырабатывается в основном аккумуляторами, батарейками и солнечными электростанциями.

Интересно! В автомобилях используются генераторы переменного тока со встроенными выпрямителями. Выходное напряжение этого устройства регулируется током в обмотке ротора.

Преимущества и недостатки использования DC12V

Преимущества:

Повсеместная доступность: DC12V является одним из самых распространенных стандартов в области электропитания. Множество устройств, от электроники для дома до автомобильных аксессуаров, работают с напряжением 12 вольт.
Низкое напряжение: DC12V считается низким напряжением, что делает его относительно безопасным для использования в бытовых условиях

Это особенно важно при работе с детьми или в неконтролируемых ситуациях.
Экономичность: многие устройства используют DC12V в качестве основного источника питания. Использование единого стандарта позволяет сократить затраты на разработку и производство устройств.
Ограниченная потеря энергии: поскольку DC12V является низким напряжением, потери энергии в кабелях и других компонентах питания минимальны

Это помогает сохранить энергию и повысить эффективность работы устройств.
Простота установки и подключения: большинство устройств, работающих на DC12V, имеют стандартные разъемы или контакты для подключения к источнику питания. Это упрощает установку и обслуживание электроники.

Недостатки:

• Ограниченная сила тока: поскольку DC12V имеет низкое напряжение, его сила тока ограничена. Это может ограничить использование DC12V в устройствах, требующих высокой мощности.
• Ограниченная дальность передачи: из-за низкого напряжения DC12V может быть применимо только для локальных передач данных и электроэнергии. Для передачи на большие расстояния необходимо использовать более высокое напряжение.
• Неэффективность в некоторых случаях: некоторые устройства или системы могут требовать более высокого или более низкого напряжения, чем DC12V. В таких случаях потребуется дополнительные преобразования напряжения, что может быть неэффективным и затратным.
• Ограниченный выбор устройств: хотя DC12V широко распространен, все же существуют устройства, которые работают на других напряжениях. Это может ограничить выбор устройств, которые можно использовать вместе с источником питания DC12V.

В целом, DC12V имеет множество преимуществ, которые делают его популярным выбором для различных устройств. Однако, как и любая технология, у него также есть свои ограничения, которые необходимо учитывать при выборе и использовании источника питания.

Мощность и нагрузка

Каждый автомобильный инвертор имеет два показателя мощности –
Вольт-Ампер (ВА) и Ватт (Вт) полную мощность прибора вы узнаете, перемножив
значение тока на значение напряжения. Для автоинверторов характерны три режима
– номинальный, пусковой и спящий. В первом случае – подключенный прибор будет работать
длительно, без резких скачков потребляемой мощности. Во втором – потребитель
будет тянуть в 2–3 раза больше энергии, но кратковременно.

Чтобы преобразователь
напряжения служил долго, необходимо выбирать его мощность именно по «пусковой
нагрузке», чтобы он с запасом перекрывал потребности подключаемой аппаратуры.

Светодиодные ленты — подключение от блока питания или драйвера?

Отдельный вопрос это светодиодные ленты. Для них вовсе не нужны драйвера, и как известно они подключаются от привычных нам блоков питания 12-36 Вольт.

Казалось бы в чем подвох? Там же тоже стоят светодиоды.

А дело в том, что драйвер уже автоматически присутствует в самой ленте.

Все вы видели на светодиодных лентах впаянные сопротивления (резисторы).

Они как раз таки и отвечают за ограничение тока до номинальной величины. Одно сопротивление устанавливается на три последовательно подключенных светодиода.

Такие участки ленты, рассчитанные на напряжение 12 Вольт называют кластерами. Эти отдельные кластеры на всем протяжении ленты подключены между собой в параллель.

И именно благодаря такому параллельному соединению, на все светодиоды подается одинаковое напряжение 12В. Благодаря кластеризации при монтаже низковольтной ленты, ее спокойно можно отрезать на мелкие кусочки, состоящие минимум из 3-х светодиодов.

Казалось бы, решение найдено и где здесь недостаток? А главный недостаток такого устройства — эти резисторы не проделывают никакой полезной работы.

Они лишь дополнительно нагревают окружающее пространство и сам светодиод возле него. Именно поэтому светодиодные ленты не светят так ярко, как нам хотелось бы. Вследствие чего, их используют лишь как дополнительный свет интерьера.

Сравните 60-70 люмен/ватт у светодиодных лент, против 120-140 лм/вт у светильников и решений на основе драйверов.

Возникает вопрос, а можно ли найти ленту без сопротивлений и подключить к ней драйвер отдельно? Да, такие устройства например применяют в светодиодных панелях.

Их часто монтируют в подвесном потолке и не только. Применяются они без сопротивлений. Еще их называют токовыми светодиодными линейками.

Именно токовыми. Здесь все отдельные участки линеек подключаются последовательно на один драйвер. И все прекрасно работает.

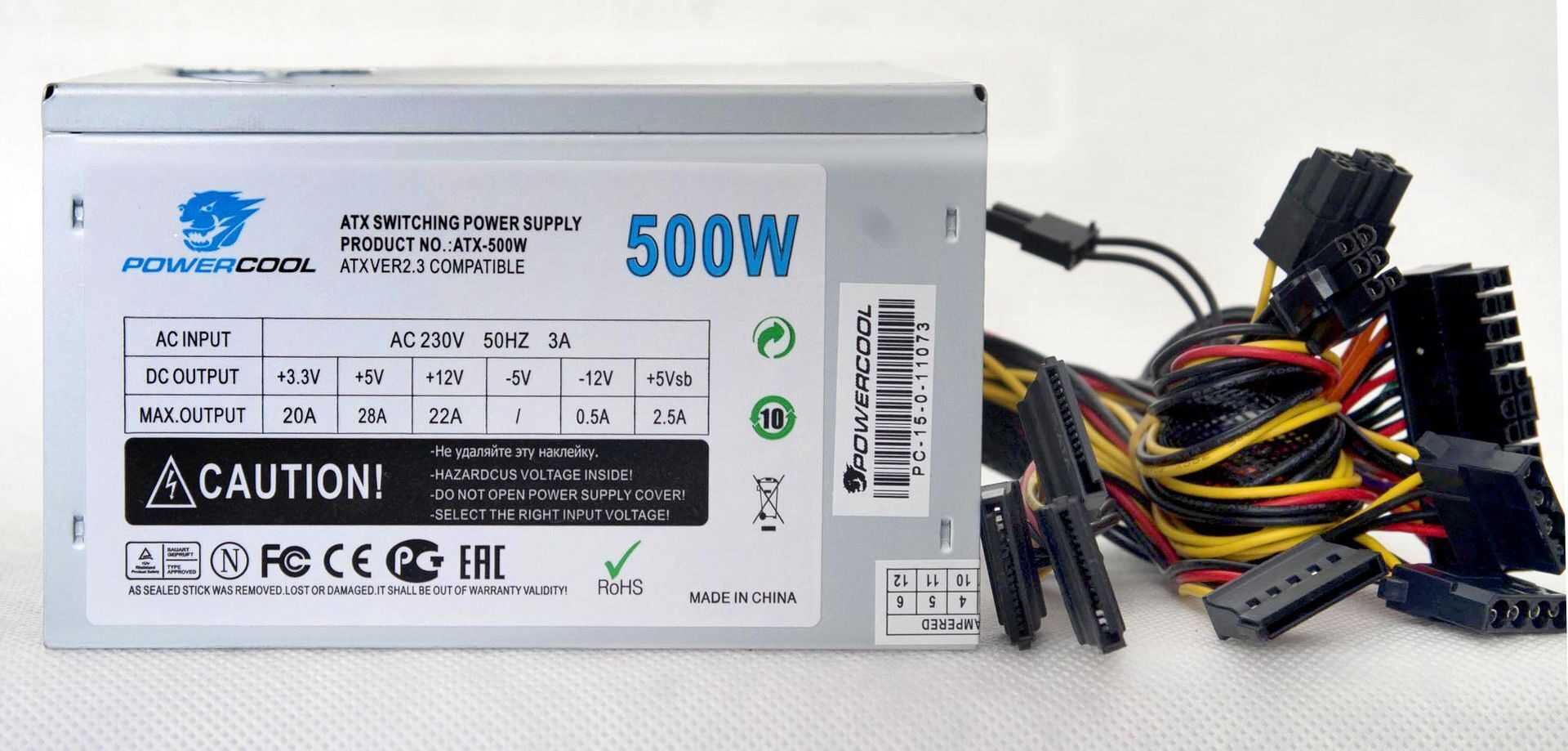

Разъемы и напряжения компьютерного блока питания

Цветовая маркировка напряжений компьютерного блока питания

Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).

В нормальных БП маркировка по цветам проводов такая:

• Черный — общий провод, «земля», GND
• Белый — минус 5V
• Синий — минус 12V
• Желтый — плюс 12V
• Красный — плюс 5V
• Оранжевый — плюс 3.3V
• Зеленый — включение (PS-ON)
• Серый — POWER-OK (POWERGOOD)
• Фиолетовый — 5VSB (дежурного питания).

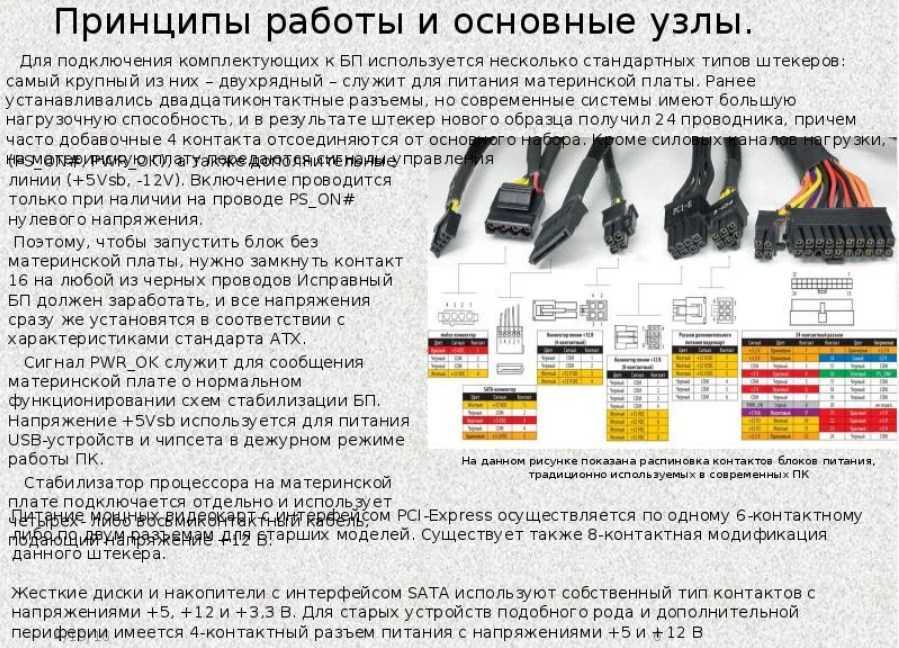

Распиновка разъемов блока питания AT и ATX

Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.

Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.

Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.

Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.

Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.

Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.

Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.

Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).

Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!

Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.

Ниже приведена распиновка блока питания типа AT.

Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.

Получение напряжений с разъемов компьютерного блока питания

Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого.

положительное	ноль	итого (разность)
+12В	0В	+12В
+5В	-5В	+10В
+12В	+3,3В	+8,7В
+3,3В	-5В	+8,3В
+12В	+5В	+7В
+5В	0В	+5В
+3,3В	0В	+3,3В
+5В	+3,3В	+1,7В
0В	0В	0В

Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения. Я рекомендую на протяжении всей работы проверять результат мультиметром

Так спокойнее

Я рекомендую на протяжении всей работы проверять результат мультиметром. Так спокойнее.

Также не забывайте, что для больших токов желательно использовать толстый провод.

Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW. Работает до тех пор, пока данные цепи замкнуты!

 ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!

Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.

PCIe и EPS

Напряжение переменного тока

Как известно еще с уроков физики, ток – это движение заряженных частиц, которое возникает под воздействием на них электромагнитного поля, разности потенциалов и напряженности. Основная характеристика любого напряжения – это зависимость от времени. Исходя из этого, различают постоянную и переменную величины. Значение постоянного с течением времени практически не изменяется, а переменного – изменяется.

Закон Ома

В свою очередь переменная характеристика бывает периодической и непериодической. Периодическое – это напряжение, значения которого повторяются через одинаковые интервалы времени. Непериодическое же способно изменяться в любой отрезок времени.

Схема описания физического смысла

Напряженность в переменной цепи – это такой параметр, который изменяет свою величину с течением времени. Для упрощения разъяснений в дальнейшем будет рассматриваться синусоидальное гармоническое переменное напряжение.

Минимальное время, в течение которого переменная величина повторяется, называется периодом. Абсолютно любую периодическую величину можно записать зависимостью от какой-либо функции. Если время – это t, то зависимость будет обозначаться F(t). Таким образом, любой период во времени имеет вид: F(t+-T) = F(t), где T – период.

Физическая величина, которая является обратной периоду, называется частотой. Она равна 1/T. Единицей ее измерения является герц, в то время как единицей измерения периода стала секунда.

f = 1/T, 1 Гц = 1/с = с в минус первой степени.

Формулы колебаний

Важно! Чаще всего встречается функциональная зависимость переменной сети в виде синусоиды. Именно поэтому она была взята за основу этого материала

Из математики известно, что синусоида – это простейшая периодическая функция, и с ее помощью из нескольких синусоид с кратными частотами можно представить любые другие периодические функции.

Синусоидальная напряженность в абсолютно любой промежуток времени может описать моментальная характеристика: u = U * sin(ωt + φ), где ω = 2πf = 2π/T, где U – максимальное напряжение (амплитуда), ω – угловая скорость изменения, φ – начальная фаза, которая определяется смещением функции относительно нулевой точки координат.

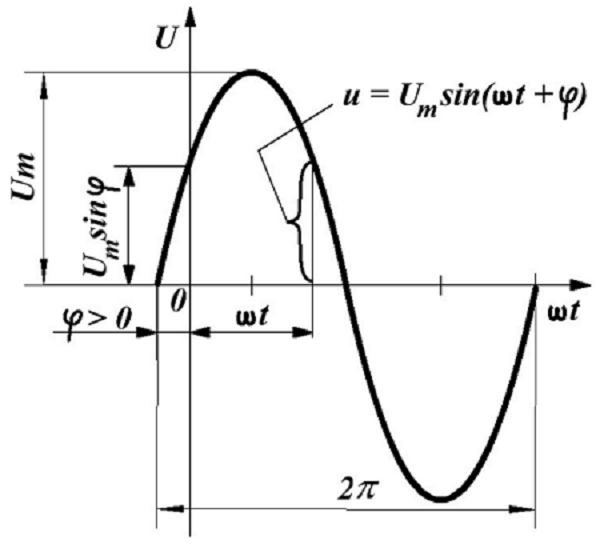

Синусоидальная функция

Часть (ωt + φ) – это фаза, которая характеризует значение напряжения в конкретный промежуток времени. Из этого выходит, что амплитуда, угловая скорость и фаза – это основные характеристики переменных сетей, определяющие их значения в любой интервал времени.

Важно! При рассмотрении синусоидальной функции фазу часто принимают за ноль. На практике также часто прибегают к еще некоторым параметрам, включающим действующее и среднее напряжение, коэффициент формы

Регулятор переменного напряжения

Разъяснение понятия DC 12В

12В обозначает напряжение постоянного тока, равное 12 вольтам. В электротехнике, особенно в автомобильной и мобильной электронике, часто используется DC 12В как стандартное напряжение для работы различных устройств, таких как автомобильные приборы, светодиодные лампы и т. д.

DC 12В обычно получается с помощью трансформатора, который преобразует переменный ток (AC) в постоянный ток. Это особенно полезно, когда требуется подключить устройство, которое работает от постоянного тока, к источнику переменного тока.

Еще одним способом получения DC 12В являются инверторы, которые преобразуют постоянный ток низкого напряжения в постоянный ток высокого напряжения, а затем его снова преобразуют в постоянный ток низкого напряжения, но теперь уже равный 12 вольтам.

DC 12В широко используется во множестве устройств, и знание работы и использования этого напряжения может быть полезным при работе с электроникой и электрическими устройствами.

Что означает DC?

DC 12В означает, что напряжение данного источника составляет 12 вольт и постоянное. Это может быть предоставлено, например, через трансформатор или инверторы, которые преобразуют переменный ток (AC) в постоянный ток (DC).

Использование DC 12В широко распространено в различных устройствах и системах, таких как электроника, автомобильные приборы, системы освещения и многих других.

AC и DC являются основными типами электрического тока, и каждый из них имеет свои преимущества и недостатки. AC используется в системах, где требуется передача энергии на большие расстояния, а DC часто используется в электронных устройствах и системах, где требуется стабильное и постоянное напряжение

Поэтому знание различий между AC и DC и их применение важно при использовании и обслуживании электронных устройств и систем

Значение 12В в DC 12В

12В в DC 12В означает, что это постоянное напряжение (DC) силы тока 12 вольт (12В). В электротехнике часто используется переменный ток (AC), но когда речь идет о постоянном токе, значит, напряжение постоянно.

Для получения DC 12В можно использовать различные устройства, такие как трансформаторы и инверторы. Трансформаторы могут изменять напряжение переменного тока (AC) на определенное постоянное напряжение, в данном случае 12В. Инверторы могут преобразовывать постоянное напряжение (DC) в переменное напряжение (AC) определенной силы, в данном случае 12В.

Роль Qc passed 12v dc в производстве

Функция Qc passed 12v dc имеет важное значение в производстве, особенно в области электроники и электротехники. Qc passed 12v dc относится к контролю качества и проверке электрических устройств на соответствие определенным стандартам

Qc passed 12v dc относится к контролю качества и проверке электрических устройств на соответствие определенным стандартам.

Процесс проверки Qc passed 12v dc включает множество этапов, включая измерение напряжения, тестирование работы устройства под разными нагрузками, проверку безопасности и другие параметры.

Одним из ключевых аспектов этих проверок является обеспечение безопасности устройства и его соответствия электрическим стандартам и требованиям безопасности.

После прохождения проверки функцией Qc passed 12v dc, устройство считается качественным и готовым к выпуску на рынок.

Роль Qc passed 12v dc в производстве состоит в обеспечении высокого качества и надежности электрических устройств, снижении риска возникновения поломок или аварий, а также повышении уровня доверия потребителей к продукции.

В итоге, благодаря функции Qc passed 12v dc производители могут гарантировать высокое качество своих товаров, что способствует их успешной реализации на рынке и укреплению имиджа компании.

Важно отметить, что для эффективной работы функции Qc passed 12v dc необходимо обеспечить правильные настройки и комплектующие, а также строго соблюдать все необходимые стандарты и требования безопасности

Преимущества переменного тока

Вопрос повышения и снижения переменного напряжения при нынешнем уровне технического развития решается гораздо проще, чем постоянного электрического тока.

Такие преобразования довольно просто выполняются с помощью относительно простого устройства – трансформатора. Трансформатор обладает высоким коэффициентом полезного действия, который достигает 99 %. Это значит, что не более одного процента мощности теряется при повышении или снижении напряжения. К тому же трансформатор позволяет развязать высокое напряжение с более низким, что для большинства электроустановок является очень весомым аргументом.

Применение трехфазной системы переменного тока позволяет еще больше повысить эффективность системы электроснабжения. Для передачи электричества аналогичной мощности потребуется меньше проводов, чем при однофазном переменном токе. К тому же трехфазный трансформатор меньше габаритов однофазного трансформатора равной мощности.

Электрические машины переменного тока, в частности асинхронные двигатели с короткозамкнутым ротором имеют гораздо проще конструкцию, чем двигатели постоянного тока. Главным преимуществом трехфазных асинхронных двигателей является отсутствие коллекторно-щеточного узла. Благодаря чему снижаются расходы на изготовление и эксплуатацию таких электрических машин. Кроме того за счет отсутствия коллекторно-щеточного узла асинхронные двигатели имеют в разы большую мощность по сравнению с двигателями постоянного тока.

Электрическое напряжение делят на два вида:

1. постоянное (dc)
2. переменное (ас)

Обозначение постоянного тока (—), у переменного тока обозначение (~). Аббревиатуры ac и dc устоявшиеся, и употребляются наравне с названиями «постоянный» и «переменный». Теперь рассмотрим в чём их отличие. Дело в том, что постоянное напряжение течёт только в одном направлении, из чего и вытекает его название. А переменное, как вы уже поняли, может менять своё направление. В частных случаях направление переменного может оставаться одним и тем же. Но, кроме направления, у него также может меняться и величина. В постоянном ни величина, ни направление, не изменяется. Мгновенным значением переменного тока называют его величину, которая берётся в данный момент времени.

В Европе и России принята частота в 50 Гц, то есть изменяет своё направление 50 раз в секунду, в то время, как в США, частота равна 60 Гц. Поэтому техника, приобретённая в Соединённых штатах и в других государствах, с отличающейся частотой может сгореть. Поэтому при выборе техники и электроприборов следует внимательно смотреть на то, чтобы частота была 50 Гц. Чем больше частота у тока, тем больше его сопротивление. Также можно заметить, что в розетках у нас дома течёт именно переменный.

Помимо этого, у переменного электрического тока существует деление ещё на два вида:

• однофазный
• трёхфазный

Для однофазного необходим проводник, который будет проводить напряжение, и обратный проводник. А если рассматривать генератор трёхфазного тока, у него, на всех трёх намотках вырабатывается переменное напряжение частотой в 50 Гц. Трёхфазная система — это не что иное, как три однофазных электрических цепи, сдвинутых по фазе относительно друг друга под углом в 120 градусов. Посредством его использования, можно одновременно обеспечивать энергией три независимые сети, пользуясь при этом только шестью проводами, которые нужны для всех проводников: прямых и обратных, чтобы проводить напряжение.

А если у вас, например, имеется только 4 провода, то и тут проблем не возникнет. Вам нужно будет только соединить обратные проводники. Объединив их, вы получите проводник, который называют нейтральным. Обычно его заземляют. А оставшиеся внешние проводники кратко обозначают как L1, L2 и L3.

Но существует и двухфазный, он представляет из себя комплекс двух однофазных токов, в которых также присутствуют прямой проводник для проведения напряжения и обратный, они сдвинуты по фазе относительно друг друга на 90 градусов.

Для чего может понадобиться напряжение с блока питания компьютера

Вы спросите, а зачем вообще это нужно? Расскажу на своем опыте. Мне в руки попался монитор, работающий от 12 Вольт, однако кабеля подключения к электросети у меня не было. Имеющиеся блочки от других устройств не подходили по силе тока или по напряжению. Монитор нужно было проверить в течение дня, а отправиться на поиски нужного зарядного, не было ни времени, ни желания. Взяв 12 Вольт с желтого провода на молексе БК питания компьютера, мне удалось включить монитор. Оказалось, что это вполне удобно. Не нужно искать лишнюю розетку, а сам экран запускается вместе с системным блоком. Спустя год у меня все так и работает. Существует еще целый ряд возможностей, которые дает напряжение с блока питания компьютера.

• Многие мастера из БП ПК делают блок питания для шуруповерта и других электроинструментов.
• Существует возможность переделать блок питания ПК под автомобильное зарядное для аккумуляторов.
• Вы всегда можете зарядить любое устройство, выбрав нужное напряжение. Согласитесь, ведь часто бывает так, что оригинальные блоки выходят из строя в самый неподходящий момент.
• Можно запитать диодную ленту или любой другой осветительный прибор, требующий небольшое напряжение.

Обзор схем источников питания

Главной частью структурной схемы ИП, формата ATX, является полумостовой преобразователь. Работа преобразователей этого типа заключается в использовании двухтактного режима.

Стабилизация выходных параметров ИП осуществляется применением широтно-импульсной модуляции (ШИМ-контроллер) управляющих сигналов.

В импульсных источниках питания часто используется микросхема ШИМ-контроллера TL494, которая обладает рядом положительных свойств:

• приемлемые рабочие характеристики микросхемы. Это – малый пусковой ток, быстродействие;
• наличие универсальных внутренних элементов защиты;
• удобство использования.
