Болты м12: характеристики, применение и размеры данного продукта на площади

Маркировка класса прочности болтов

Долгое время в нашей стране все метизы производились по ГОСТу 22353-77, но сегодня его правила больше не актуальны. Все технические характеристики болтов соответствуют ГОСТу Р 52644-2006. Однако в закромах дедушкиных балконов, а также на складах и в мастерских по-прежнему встречаются болты со старой маркировкой. И встречаются порой в промышленных масштабах. Поэтому скажем пару слов о советском ГОСТе и о том, что значила старая маркировка.

Она представлена двумя частями: буквы в верхней части и цифры внизу. Буквами обозначено клеймо завода, на которым был изготовлен метиз, например, WT, Ч, L, OC, D и другие. Следом обычно идут цифры, отражающие временное сопротивление метиза в МПа, поделенное на десять. Дальше снова буквы, по которым мы можем определить уровень сопротивления крепежа агрессивным условиям окружающей среды. Например, ХЛ будет обозначать, что болт предназначен для холодных климатических условий. Цифры внизу обозначают номер плавки.

Иногда на болтах можно встретить стрелку, указывающую в направлении «против часовой». Это значит, что у вас в руках метиз с левой резьбой. Если резьба правая, то обозначение просто отсутствует.

Важность правильного подбора диаметра болта M12

Болт M12 – это тип шестигранного болта, который имеет диаметр резьбы 12 мм. Правильный подбор диаметра болта M12 является важным аспектом при выполнении множества строительных и монтажных работ.

Важность правильного подбора диаметра болта M12 заключается в следующих аспектах:

Прочность соединения: Диаметр болта M12 напрямую влияет на прочность соединения. Использование болта с недостаточным диаметром может привести к ослаблению соединения и возникновению его разрушения. Подбирая правильный диаметр, можно обеспечить надежное и прочное соединение.

Устойчивость к нагрузкам: Болт M12 предназначен для переноса определенной нагрузки. Если диаметр болта недостаточен, он может не выдерживать требуемую нагрузку и выходить из строя. Подбор правильного диаметра позволяет обеспечить надежность и стабильность соединения.

Соответствие нормам и стандартам: Правильный подбор диаметра болта M12 гарантирует соответствие строительных и монтажных работ нормам и стандартам

Это важно для обеспечения безопасности и надежности конструкций.

Совместимость с другими элементами: Подбирая диаметр болта M12, необходимо учитывать совместимость с другими элементами конструкции. Слишком маленький или слишком большой диаметр может привести к негативным последствиям, например, несовместимость с гайкой или повреждение резьбы.

Важно отметить, что правильный подбор диаметра болта M12 следует осуществлять исходя из конкретных требований конструкции, предъявляемых нагрузок, а также с учетом рекомендаций и нормативных документов. При необходимости, всегда рекомендуется консультироваться с инженерами или специалистами в области монтажа и строительства

Как использовать болт М12 в различных областях

Болт М12 — это один из наиболее распространенных типов болтов, который часто используется в различных областях. Вот несколько примеров, где может потребоваться использование болта М12:

Строительство: болт М12 используется для крепления различных конструкций, таких как металлические рамы, стены, перекрытия и т. д. Благодаря своей прочности и надежности, болт М12 является идеальным решением для обеспечения прочности и устойчивости в строительных проектах.
Машиностроение: в машиностроении болт М12 применяется для сборки и крепления различных деталей и механизмов. Он может использоваться для соединения двух или более составных частей, а также для крепления кронштейнов, пластин и других элементов машин и оборудования.
Автомобильная промышленность: в автомобильной промышленности болт М12 используется для крепления различных деталей автомобиля, таких как двигатель, трансмиссия, подвеска и т. д. Благодаря своей прочности и устойчивости к вибрации, болт М12 обеспечивает надежное и безопасное соединение в автомобильных конструкциях.
Промышленное производство: в промышленном производстве болт М12 может использоваться для крепления различных компонентов на производственной линии, таких как конвейеры, станки, роботы и т. д

Болт М12 обеспечивает прочное и надежное соединение, что важно для безопасной работы оборудования и предотвращения возможных аварий.

Как видно из приведенных примеров, болт М12 играет важную роль в различных областях, где требуется надежное и прочное крепление

Важно выбрать правильный тип болта М12, учитывая особенности конкретной задачи и требования к прочности соединения

При выборе болта М12 необходимо обратить внимание на его класс прочности, материал, покрытие и особенности конструкции, чтобы обеспечить оптимальное решение для конкретного использования

Маркировка прочности гаек

Для гаек характерны те же самые правила, что и для болтов. Сама маркировка расположена по борту гайки. Она подается в сокращенном виде, поэтому полное обозначение нужно смотреть на упаковке.

Первым делом, идет наименование изделия, затем класс точности. Но он, однако, указывается далеко не всегда, так как в конце описания идет госстандарт, согласно которому изготовлен этот тип гайки, где и прописана вся нужная информация. Далее указан тип резьбы: К — коническая, Т — трапециевидная, М — метрическая. Здесь же прописан диаметр гайки в миллиметрах. Иногда в этом месте также дают шаг резьбы в миллиметрах, который указывается только в тех случаях, если резьба очень мелкая и направление резьбы, если оно левое.

Следом идет класс прочности и значение покрытия в микронах, указываемое в виде цифры от единицы до тринадцати. И наконец, государственный стандарт, о котором уже упоминалось выше.

Гайки имеют семь классов прочности: 4, 5, 6, 8, 9, 10, 12. Как и в случае с болтом, класс прочности обозначает одну сотую предела прочности, что является рекомендуемым значением для равномерного распределения давления на крепеж.

Но есть и отличия от маркировки болтов: указанные классы прочности годятся только для стандартных и высоких гаек. На боку низкой гайки вы увидите другие обозначения: 04 и 05. Они говорят, что этот метиз не предназначен для высоких нагрузок.

Конструкция болтов М12

Наибольшей популярностью пользуются болты М12, изготовленные согласно стандарту DIN 931. Метиз представляет собой неполную резьбовую шпильку с приваренной шестигранной головкой, через которую передается крутящий момент при установке или демонтаже этого крепежного изделия. У отечественных производителей данные типы крепежа соответствуют ГОСТ 7805-70 или ГОСТ 7798-70.

Болты М12 отличаются повышенной прочностью и применяются в ответственных крепежах. Поэтому они изготавливаются только с высоким классом точности (А или В). Это означает, что два метиза, изготовленные по одним чертежам, не должны различаться диаметром нарезной части более, чем на 0,3 мм. Это позволяет стандартизировать требования к этим крепежам. Производители предлагают болты М12 с шестигранными головками, соответствующими стандартам DIN 931 или ГОСТ 7805-70 с такими характеристиками:

Диаметр резьбовой части 12 мм.
Длина от 14 до 260 мм.
Основной или крупный шаг резьбы 1,75 мм.
Мелкий шаг резьбы 1,25 мм.
Поле допуска 6 g.
Размер шестигранной головки под ключ 19 мм.
Диаметр описанной окружности равен 19,9 мм.
Высота головки 7,5 мм.

Наличие изделий с разным шагом резьбы объясняется различными сферами их применения. При креплении статических конструкций достаточно крепежа с крупной или основной резьбой. Если требуется смонтировать механизм или установить оборудование, которое вибрирует при работе, соединить конструкцию, подверженную динамическим или вибрационным нагрузкам, берутся болты М12 с мелкой резьбой, поскольку они не склонны к эффекту самораскручивания.

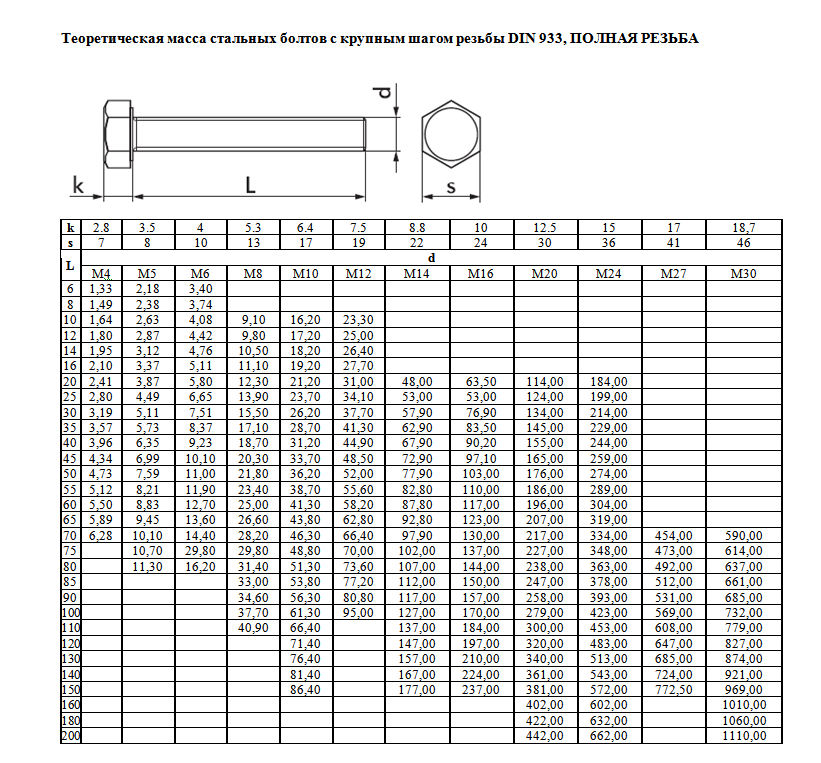

Еще один важный параметр – теоретическая масса болта М12, которую можно узнать из таблицы:

Длина, мм	Масса в граммах
14	27,9
16	29,5
18	31,1
20	32,8
22	34,4
25	36,9
28	39,3
30	41
32	42,6
35	45,3
38	48
40	49,8
45	54,2
50	58,7
55	63,1
60	67,6
65	72
70	76,4
75	80,9
80	85,3
85	89,8
90	94,2
95	98,6
100	103
105	108
110	112
115	116
120	121
125	125
130	130
140	139
150	148
160	156
170	165
180	174
190	183
200	192
220	210
240	228
260	245

Простая и надежная конструкция болтов М12 позволяет использовать их для выполнения различных крепежей

Важной особенностью является то, что они имеют сравнительно небольшую массу, что позволяет не утяжелять конструкции, а также экономить материалы, снижая стоимость работ

Как определить размер болта и гайки

Размеры болта определяются при простом замере всех параметров крепежа. Правда при этом могут возникнуть некоторые особенности, которые надо учитывать при выборе изделия. Казалось бы, что для этого не нужны особые знания и опыт, достаточно знать диаметр и длину резьбу, но это не совсем так. Выбор крепежного изделия необходимо производить с учетом всех параметров и технических характеристик изделия. Определение размеров болта производится при измерении основных параметров крепежа. К ним относятся диаметр, толщина болта и длина. Иногда используют и такой параметр как высота. Размеры имеют обозначение буквами латинского алфавита и обозначают следующее:

D – диаметр (diameter), может обозначаться заглавной или прописной буквой d;
L – длина болта (length);
S – толщина метиза (stoutness);
H – высота болта (high), применяется в том случае, когда надо указать полную высоту изделия.

Возможно использование и других параметров, которые могут уточнить и расширить применение этих изделий.

Определение параметров крепежных изделий

Для болтов с метрической резьбой применяется условное обозначение MdxPxL, которое можно расшифровать как следующее:

M – обозначает, что у болта метрическая резьба.
D — номинальный диаметр резьбы.
P – указатель шага резьбы. Болты могут изготавливаться с мелким и крупным шагом. Для болтов с крупным шагом этот показатель не указываются в обозначении резьбы.
L – длина резьбы.

Размеры болтов указываются в миллиметрах.

Чтобы узнать все размеры и конструктивные особенности болтов, вначале необходимо визуально определить форму болта. При этом брать сведения можно по отечественному ГОСТ или применить европейский стандарт ISO. Нельзя исключать и немецкий стандарт DIN. После определения ГОСТ, который подходит для выбранного болта, необходимо провести измерения, чтобы сравнить их с табличными.

Вначале определим диаметр резьбы. Для точных измерений используют штангенциркуль или микрометр, можно применить и линейку, но тогда полученный результат будет приблизительным. Контроль произведенных измерений проводим с помощью калибров вида «ПР-НЕ» (проход-не проход). Один калибр с обозначением ПР накручивается на резьбу без всяких усилий. Другой с обозначением НЕ нельзя совсем накрутить на болт.

Дальше меряют резьбовую часть болта штангенциркулем или линейкой. Шаг резьбы является важным параметром, и его размер определяется с помощью шагомера. Если у вас нет под рукой шагомера, то при помощи штангенциркуля измеряют размер между двумя витками резьбы.

Правда такой способ подойдет только для измерения метиза с крупным шагом и с большим номинальным диаметром. Более точный результат можно получить если измерить расстояние между несколькими витками и полученный размер разделить на число витков.

Определенный таким способом размер шага резьбы надо проверить по справочной таблице. Если данные, полученные при измерении, совпадают с табличными, то значит вы точно определили параметры болта. В случае если значение измеренного размера шага отличается табличных значений, то возможно у вас метиз с дюймовой резьбой и необходимо провести более точный обмер шага.

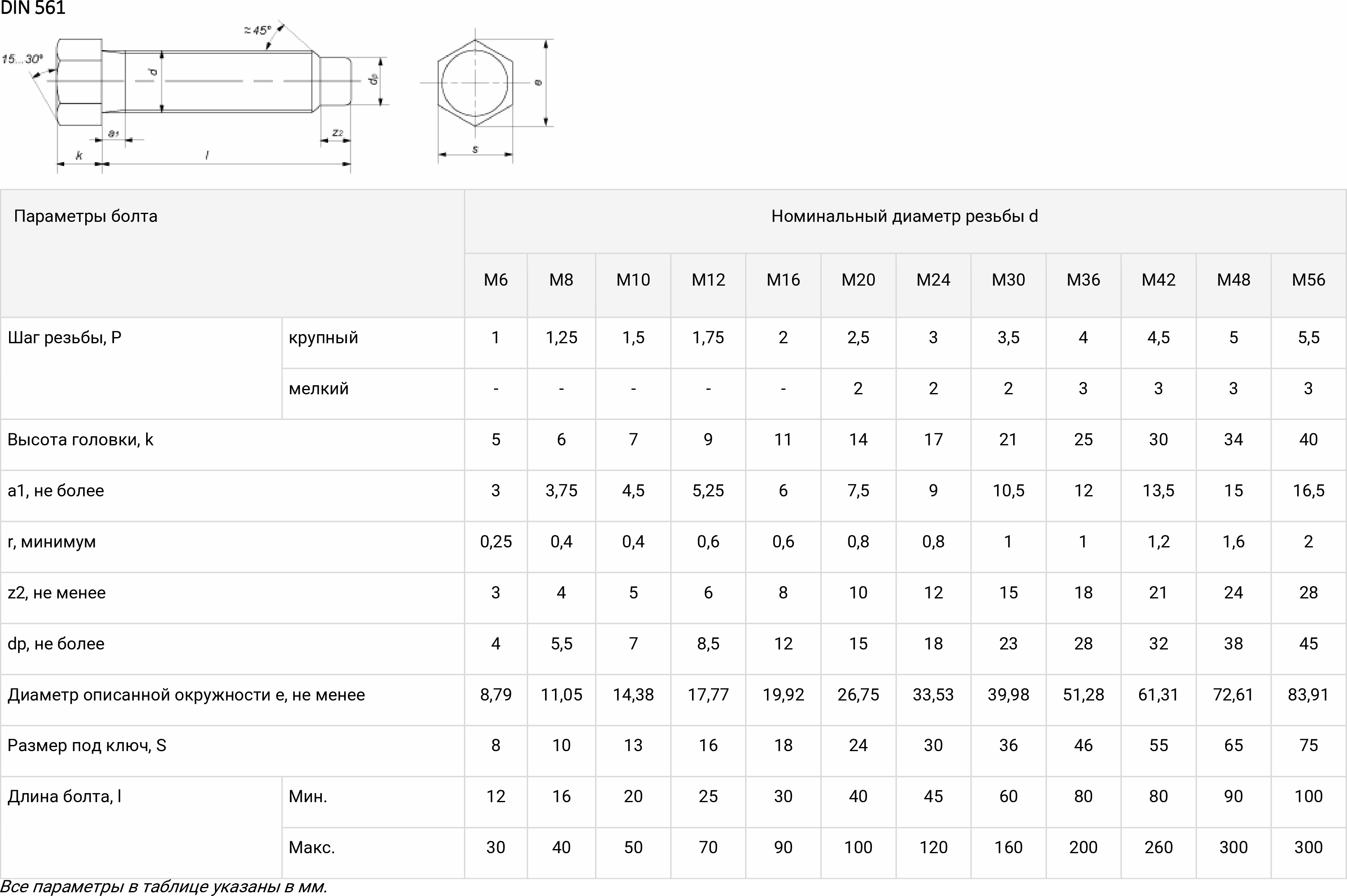

Форма головки у метизов может быть 2 типов: в первом типе головка выступает за длину стержня, во втором случае это болты у которых головка потайная. Замер длины болтов в первом случае производится без учета высоты головки. Типы и размеры изделий с метрической резьбой регламентируются следующими нормативными документами:

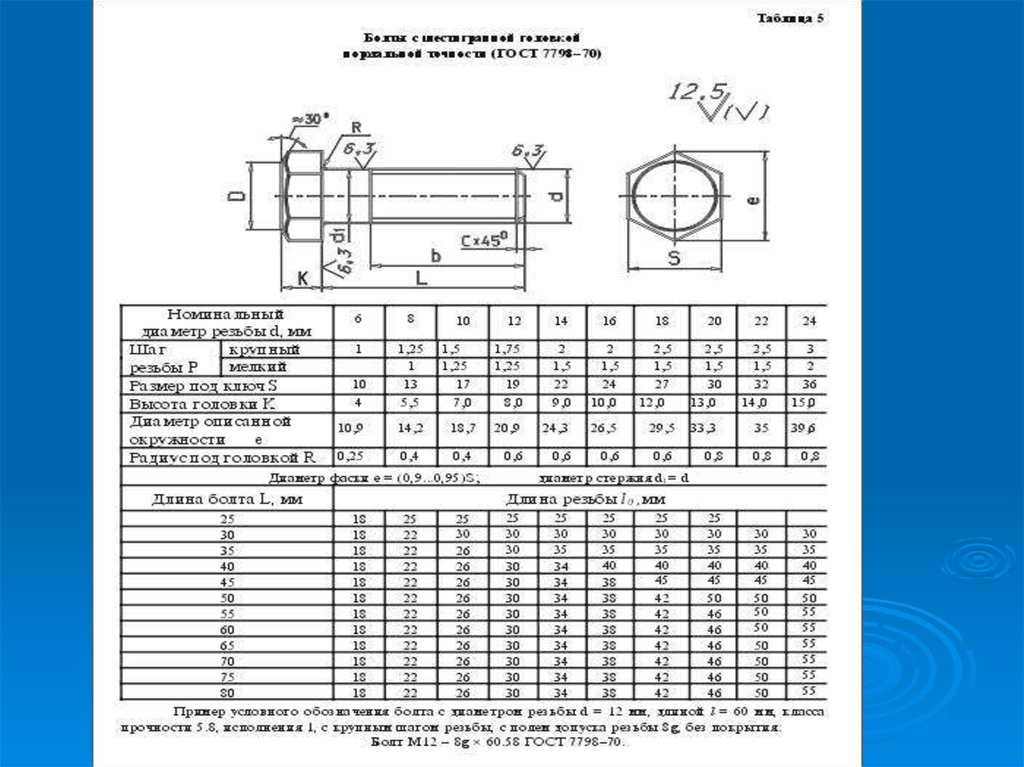

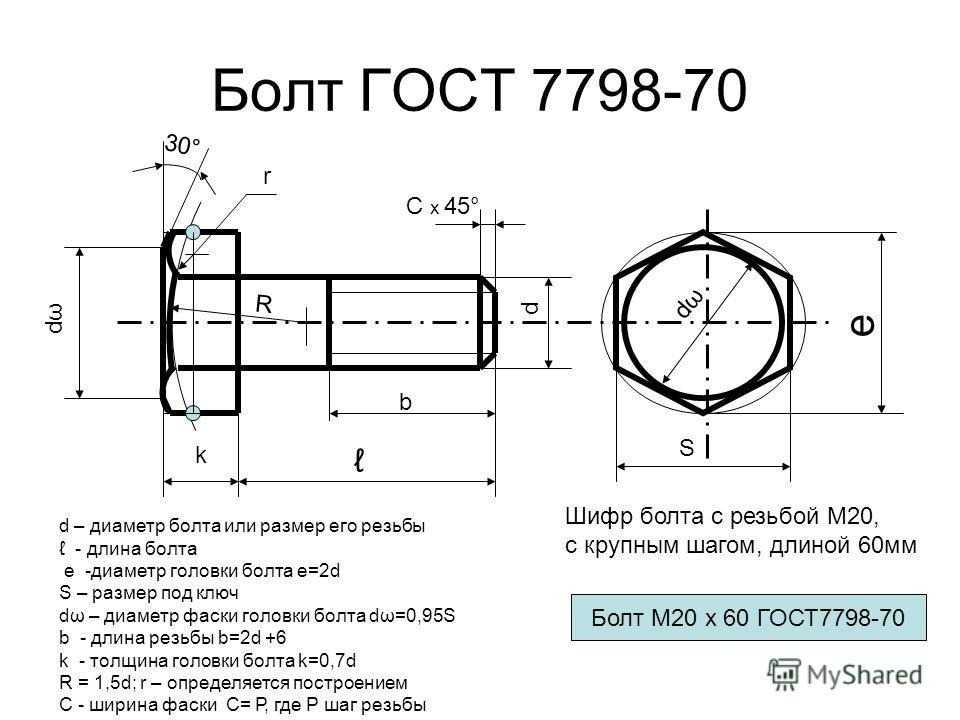

для болтов с шестигранной головкой нормальных размеров применяются ГОСТы 7805, 7798, 15589, 10602;
метизы с уменьшенным размером шестигранника головки регламентируются по ГОСТ 7808, 7796, 15591;
для болтов, изготовленных из высокопрочного материала есть ГОСТ 22353;
ГОСТ Р52644 определяет размеры изделий с шестигранной головкой и увеличенным размером под ключ;
крепеж, у которого дополнительно имеется направляющий подголовок и шестигранная головка регламентируются по ГОСТ 7811, 7795, 15590;
уменьшенная головка под ключ с 6 гранями и используемая при монтаже в отверстия выполненные разверткой по ГОСТ 7817;
для болтов с увеличенной головкой применяется ГОСТ 1801;
для рым-болтов, которые используются при проведении погрузочно-разгрузочных работах, применяется ГОСТ 4751;
метизы с головкой полукруглой формы, оснащенные квадратным подголовком для фиксации по ГОСТ 7802.

Длина болта с потайной головкой указывается вместе с высотой головки. Размеры, и конструктивные особенности болтов с потайной головкой, определены в соответствующих нормативных документах:

для шинных болтов с номинальным диаметром резьбы М10 применяется ГОСТ 7787;
крепежные изделия снабженные усом для фиксации болта в отверстие для предотвращения от проворачивания, регламентируются ГОСТ 7785;
размеры метизов оснащенные квадратным подголовком, фиксирующим изделие в отверстие указаны в ГОСТ 7786.

Чтобы узнать нормативный документ по которому изготовлен болт, необходимо провести замеры высоты головки, и определить размер под ключ. У болта с круглой головкой измеряется ее диаметр и проводится визуальный осмотр.

Применение болта M12 в автомобильной промышленности

Болт M12 широко используется в автомобильной промышленности в различных конструкциях и механизмах автомобилей. Этот болт относится к метрической резьбе и имеет диаметр 12 мм.

Применение болта M12 в автомобильной промышленности:

Крепление двигателя. Болты M12 используются для крепления двигателя к каркасу автомобиля. Они обеспечивают надежное соединение и предотвращают возможные вибрации и перемещения двигателя во время работы.
Крепление подвески. Болты M12 также применяются для крепления различных элементов подвески автомобиля, таких как амортизаторы, верхние и нижние рычаги, стабилизаторы и другие детали

Они обеспечивают надежное и безопасное соединение этих элементов, что важно для правильной работы подвески и обеспечения комфорта во время движения.
Крепление кузовных элементов. Болты M12 применяются для крепления различных кузовных элементов автомобиля, таких как двери, крыша, капот и другие

Они обеспечивают надежное и прочное соединение этих элементов, что влияет на безопасность и долговечность автомобиля.
Крепление колес. Болты M12 используются для крепления колес к ступицам автомобиля. Они обеспечивают надежное соединение колеса с автомобилем, что крайне важно для безопасности и стабильности движения.

Болт M12 обладает высокой прочностью и надежностью, что делает его идеальным для использования в автомобильной промышленности

Он широко применяется в производстве автомобилей и является важной деталью для обеспечения правильной работы и безопасности автомобиля

Использование болта M12 в автомобильной промышленности требует соблюдения всех стандартов и правил установки. Правильная установка и затяжка болта являются ключевыми факторами для обеспечения его надежной фиксации и эффективной работы соединения.

Применение болта M12 в автомобильной промышленности
Применение
Описание

Крепление двигателя
Болт M12 используется для крепления двигателя к каркасу автомобиля.
Крепление подвески
Болт M12 применяется для крепления элементов подвески автомобиля.
Крепление кузовных элементов
Болт M12 используется для крепления различных кузовных элементов автомобиля.
Крепление колес
Болт M12 используется для крепления колес к ступицам автомобиля.

Как правильно измерить размеры болта

09 Ноября 2021, 11:20 14109

Инструкция, в большей степени, касается определения размеров метрических болтов, винтов и шпилек (далее просто болт). Основополагающие габаритные характеристики болта — диаметр, шаг резьбы и длина.

Диаметр болта

Точный диаметр болта, как и любого другого предмета, измеряют штангенциркулем или микрометром. Однако, бывают ситуации, когда специальных измерительных приборов нет под рукой. В таком случае, измерить наружный диаметр болта можно с помощью мерной ленты.

Оборачиваем меркой стержень болта в один оборот и отмечаем на шкале место соединения. Так мы выяснили длину окружности болта. Уменьшаем полученный результат на 1-2 мм, чтобы исключить влияние толщины мерки на расчеты.

Зная длину окружности, с помощью простой геометрической формулы с легкостью рассчитываем диаметр. Для этого длину окружности делим на число Пи, равное 3.14. Поскольку у большинства автомобильных болтов стандартные диаметры, то, даже с учетом погрешностей в измерениях, результат будет близок к стандартным размерам. Стандартные диаметры болтов применяемых в автомобилях: 5, 6, 7, 8, 10, 12, 14, 16 и т.д.

Справедливо заметить, что такой способ не подходит для замеров, где требуется особая точность. Например, забивную часть колесной шпильки, где важна каждая десятая миллиметра, измеряют только штангенциркулем или микрометром.

Шаг резьбы болта

Другой важный параметр болта — шаг резьбы. Шаг резьбы — расстояние между двумя соседними витками. Шаг резьбы измеряется шагомером. Однако, как и в случае со штангенциркулем, шагомера может не быть. Тогда рассчитайте расстояние между витками с помощью линейки

Для этого отсчитайте 15-20 витков резьбы (чем больше витков, тем точнее результат) и измерьте линейкой расстояние между крайними витками. Путем деления длины посчитанных витков на количество витков получаем расстояние между витками, т.е шаг резьбы.

Шаг резьбы автомобильного болта, величина стандартизированная и находится в тесной связке с диаметром. Зная диаметр болта и рассчитанную величину шага резьбы легко определяем точный шаг резьбы с помощью следующей таблицы.

Диаметр, мм	Шаг резьбы, мм	Тип резьбы	Подсказки по маркам авто
М6М7	1.00	стандарт
М8	1.25	стандарт
1.00	мелкая
М10	1.50	стандарт	VW, Audi, Skoda, Seat, Mercedes, BMW, Opel
1.25	мелкая	Lada, Fiat, Alfa Romeo, Peugeot, Citroen, Renault, Toyota, Honda, Nissan, Mazda и др. японские марки	1.00	мелкая
М12	1.75	стандарт	Ford, Renault, Peugeot, Citroen
1.50	мелкая	VW, Audi, Skoda, Seat, Mercedes, BMW, Opel	1.25	мелкая	Lada, Fiat. Alfa Romeo, Peugeot, Citroen, Renault, Toyota, Honda, Nissan, Mazda и др. японские марки
М14М16	2.00	стандарт	Ford, Chrisler
1.50	мелкая	Большинство автомобильных марок
М18М20М24	2.50	стандарт
1.50	мелкая

Длина болта

При обозначении длины болта подразумевается длина его стержня. Таким образом, высота головки не учитывается. Измерьте длину стержня — получите длину болта. Если вы ищете болт М12х40х1.5, это значит, вам нужен болт с диаметром резьбы 12 мм, шагом резьбы 1.5 и длиной стержня 40 мм. При этом общая габаритная длина изделия с учетом высоты головки болта, составляет условные 50 мм.

Часто, автомобильные болты встречаются с заостренным кончиком — направляющей болта. Направляющая болта обеспечивает удобное и беспрепятственное проникновение в технологические отверстия деталей. Часто такие болты используются для крепления амортизаторов, рычагов, подрамников. Так вот, длиной болта считается длина с учетом этой направляющей.

Источник

Применение болта М12 в различных отраслях

Болт М12 является одним из наиболее распространенных и важных элементов крепежа, который используется в различных отраслях промышленности и строительства. Его применение в этих отраслях обусловлено рядом его особенностей и характеристик, которые делают его незаменимым в определенных ситуациях.

1. Строительство

Болты М12 широко применяются в строительстве для крепления различных конструкций и элементов зданий. Они могут использоваться для крепления стальных ферм, металлических конструкций, стеклянных фасадов и других элементов.
Болты М12 применяются в соединениях стальных элементов здания, обеспечивая их прочность и надежность. Они могут комбинироваться с гайками и шайбами для обеспечения более устойчивого соединения.
Болты М12 также используются при монтаже деревянных конструкций, таких как стропильные системы, стены и перекрытия. Они позволяют обеспечить прочное соединение деревянных элементов.

2. Машиностроение

Болты М12 широко применяются в машиностроении для сборки и крепления различных узлов и деталей механизмов. Они обеспечивают надежную фиксацию деталей и узлов в машинах, обеспечивая их нормальное функционирование.
Болты М12 применяются для крепления двигателей, корпусов, рам и других деталей автомобилей и других транспортных средств.
Болты М12 также используются для сборки и крепления оборудования и механизмов в промышленной сфере, обеспечивая их стабильность и надежность работы.

3. Энергетика

Болты М12 используются в энергетической отрасли для крепления различных оборудования и конструкций, таких как турбины, генераторы, трансформаторы и другие элементы энергетических установок.
Болты М12 применяются при строительстве и монтаже энергетических линий, столбов и опор.
Болты М12 также используются для крепления энергетических сооружений, таких как гидроэлектростанции, ветрогенераторы и солнечные панели.

4. Судостроение

В судостроении болты М12 применяются для крепления различных элементов корпуса судна, таких как пластины, поперечины и рамы.
Они также используются для крепления различных узлов и систем на судне, обеспечивая их прочность и надежность при эксплуатации.

В заключении, болт М12 является универсальным элементом крепежа, который находит применение в различных отраслях промышленности и строительства. Его прочность, надежность и универсальность делают его незаменимым элементом для крепления и сборки различных конструкций и механизмов.

Снятие показаний

Прежде всего следует отметить, что точность показаний зависит от чистоты поверхностей детали, поэтому, перед тем, как измерять штангенциркулем, необходимо удалять загрязнения и смазку с изделий.

Зафиксировав губки инструмента на детали, на основной шкале находят контрольный штрих, располагаемый слева в непосредственной близости от нулевого штриха нониуса. Это будет размер измеряемой поверхности в миллиметрах.

Далее считываются показания в долях миллиметра. Эта операция выполняется путем нахождения деления, ближайшего к нулевому штриху и совпадающего со штрихом на шкале штанги. В результате сложения его порядкового номера и цены деления нониуса вычисляется требуемый показатель. У наиболее популярных моделей штангенциркулей цена деления составляет 0,1 мм.

Полная величина показаний инструмента получается посредством суммирования результатов в целых миллиметрах и в долях миллиметра.

Преимущества и недостатки резьбы М12

Резьба М12 является одним из стандартных размеров резьбовых соединений и имеет диаметр внутренней резьбы 12 мм. Она применяется в различных областях, включая машиностроение, автомобильную промышленность и сферу строительства.

Преимущества резьбы М12:

Универсальность: резьба М12 широко используется во многих отраслях и может быть применена для соединения различных элементов.
Простота монтажа: благодаря своему стандартному размеру, резьба М12 легко монтируется и демонтируется, требуя минимальных усилий.
Высокая надежность: благодаря своей прочности и устойчивости к нагрузкам, резьба М12 обеспечивает надежное соединение, что особенно важно в случае высоких нагрузок и тряски.
Адаптивность: резьба М12 может использоваться с различными материалами, включая металлы и пластмассы.
Удобство обслуживания: резьба М12 легко заменяется при необходимости, что позволяет быстро восстановить соединение.

Недостатки резьбы М12:

Ограниченная нагрузочная способность: резьба М12 имеет предельные грузоподъемные возможности, поэтому не рекомендуется использовать ее для соединения элементов, подверженных высоким нагрузкам.
Ограниченная герметичность: из-за конструктивных особенностей, резьба М12 может быть менее герметичной по сравнению с другими типами соединений, что может стать проблемой в некоторых приложениях.
Требуется специальный инструмент: для монтажа и демонтажа резьбы М12 может потребоваться использование специализированного инструмента, что может усложнять процесс обслуживания и ремонта.

Необходимо учитывать преимущества и недостатки резьбы М12 при выборе ее для конкретного применения. В зависимости от требований и условий эксплуатации, можно рассмотреть и другие размеры резьбовых соединений.

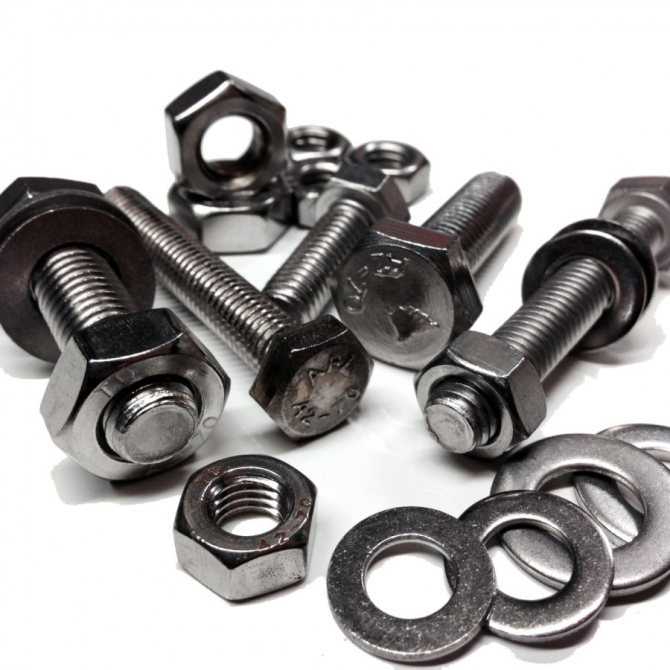

Материалы

Наиболее популярным материалом, из которого производятся болты М12, является углеродистая сталь разных марок. Чтобы повысить коррозионную устойчивость крепежа, на него наносится оцинкованное покрытие. В случае монтажа в условиях повышенной влажности или агрессивных средах, предлагаются метизы, изготовленные из нержавеющей стали, латуни, других сплавов.

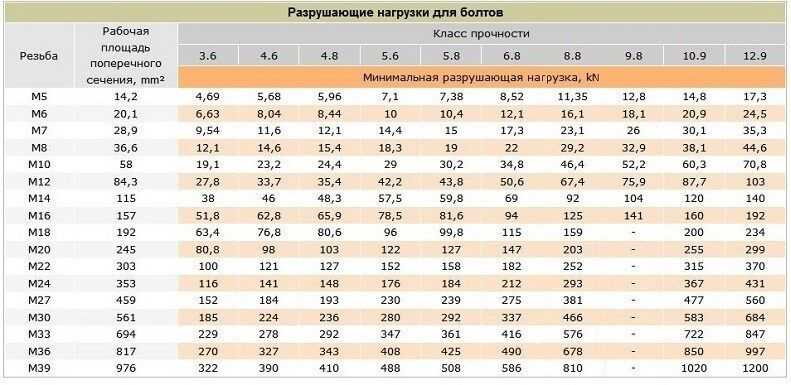

От материала зависит один из важнейших параметров – класс прочности соединения. Он может находиться в диапазоне от 3.6 до 12.9 и указывает предел прочности конкретного изделия на растяжение. Чтобы получить значение в Н/мм², необходимо первое число класса прочности помножить на 100. Например, если на болте указано значение 6.8, то его класс прочности равен 6х100=600 Н/мм².

Число после точки указывает на отношение предела текучести, при котором возникает пластичная деформация к пределу прочности на растяжение, выраженное в процентах. Для этого второе число нужно просто умножить на 10. В рассмотренном ранее примере для класса 6.8 такое отношение составит 8х10=80 %.

Важно знать, что класс прочности крепежа указывается непосредственно в технической документации и выштамповывается на головке болта. Начиная с показателя 8.8 метизы относят к высокопрочным

Их используют при крепеже крановых конструкций, возведении мостов, сборке механизмов, железнодорожных конструкций и т.д. Основные классы прочности и марки применяемой стали согласно ГОСТ 7798-70, а также основные свойства можно узнать в таблице:

4.8

5.8

Изготавливаются из марок стали 10, 20.

Имеют относительно не высокую прочность на разрыв. Болты класса прочности 5.8 выдерживают нагрузки на 20% больше, чем болты класса прочности 4.8.

Широко применяются во всех отраслях народного хозяйства для малонагруженных соединений.

8.8

Изготавливаются из стали 35, 20Г2Р, 40Х с последующей закалкой.

Выдерживают в два раза большее разрушающее воздействие по сравнению с классом прочности 4.8.

Рекомендуем применять в ответственных конструкциях и механизмах.

10.9

12.9

Изготавливаются только из стали 20Г2Р, 40Х, 30Х3МФ в зависимости от диаметра болта с последующей закалкой.

Выдерживают разрушающее воздействие в 2.7 раза больше по сравнению с классом прочности 4.8.

Высокий класс прочности позволяет применять крепежные изделия меньшего размера при тех же нагрузках; сократить металлоемкость крепежа и снизить цену на 30-40%. Незаменимы в механизмах, требующих частой сборки-разборки, грузоподъемных машинах, двигателях и ответственных конструкциях.

Изделия с классом прочности до 5.8 изготавливаются из стальных заготовок на токарном или фрезерном станке без дальнейшей обработки. До показателя 8.8 болты М12 производятся по методике объемного штампования на специальных высадочных прессах. Высокопрочные метизы, начиная с показателя 8.8, после изготовления в обязательном порядке подвергаются закаливанию с соблюдением специальных требований.

Как расшифровать маркировку винта: обозначения?

Чтобы понимать алгоритм расшифровки по ГОСТ, рассмотрим это на конкретном примере. Предположим, мы имеем следующую маркировку на винте: 3АМ16-5gx60.30Н.30Х.05 ГОСТ 1482-84.

А – обозначения класс точности винта. Существует два типа А (повышенной) и В (средний). Других значений в данной классификации не бывает. Исходя из первой буквы маркировки, в нашем случае речь идет о винте повышенной точности.

3 – цифра, обозначающая исполнение винта. Всего существует несколько категорий – от 1 до 4. Если бы цифра отсутствовала вовсе, это говорило бы о 1-м типе исполнения.
М – обозначение метрической резьбы. Существуют и другие типы, включая метрическую коническую, цилиндрическую, трубную, круглую, трапециевидную, упорную и другие. Вы выбираете тип резьбы в зависимости от конкретной задачи. Маркировка – в соответствии с первыми буквами названия.
5 g – определение класса точности нарезки. Для метрической резьбы есть только 3 класса точности.
60 – длина крепежного изделия в миллиметрах.
30Н – в обозначениях фиксируют класс прочности. Он определяет предел стали на разрыв

Особенно важно при выборе крепежей для больших нагрузок и воздействия вибраций. Это важная механическая характеристика винтов.
30Х – марка стали

Эта информация поможет узнать механические и физические свойства винта, определить предельно допустимые нагрузки, обозначить условия среды, в которых можно использовать крепеж и другие его свойства.

05 – тип покрытия. В данном случае винт имеет окисное химическое покрытие. Это говорит о невысоких защитных свойствах крепежа. Такие винты не рекомендуют применять для внешних работ, поскольку они подвержены коррозии. Можно использовать специальные растворы для антикоррозийной защиты.
ГОСТ 1482-84 – это производственный стандарт, на который ориентировались при изготовлении винтов. Исходя из этой маркировки, можно получить информацию о конструктивных особенностях винта, его размерах.

Встречаются и маркировки ISO. Рассмотрим расшифровку на основе двух вариантов:

M 8 – означает наличие метрической резьбы и номинальный диаметр 8 мм. Такой формат присущ для обозначения крупной резьбы;
М 12 х 1,15 – обозначается наличие метрической резьбы, номинальный диаметр 12 мм, шаг резьбы – 1,15. Этот вариант используется для маркировки мелкой винтовой резьбы. Как видим, дополнительно вводится параметр шага резьбы. Все данные обозначаются в миллиметрах.

Маркировка располагается на хвостовике винта или на поверхности штампа.

Болты М12 с шестигранной или фланцевой головкой: какой выбрать

При выборе болтов М12 для использования в строительстве или ремонте важно учитывать различные факторы, включая тип головки болта. Болты М12 могут иметь шестигранную или фланцевую головку, и каждый тип имеет свои преимущества и недостатки

Шестигранная головка

Болты М12 с шестигранной головкой наиболее распространены и широко используются в различных отраслях. Главное преимущество шестигранной головки заключается в том, что ее легко открутить с помощью ключа или гаечного ключа, что делает монтаж и демонтаж болта проще и быстрее. Шестигранная головка обеспечивает достаточную прочность и стабильность соединения.

Однако, следует отметить, что шестигранная головка может быть проблематична в некоторых ситуациях. Например, если доступ к болту ограничен или если болт находится в труднодоступном месте, использование ключа может быть затруднительным.

Фланцевая головка

Болты М12 с фланцевой головкой предлагают дополнительные преимущества по сравнению со шестигранной головкой. Фланцевая головка имеет широкий фланец, который увеличивает площадь контакта и равномерно распределяет нагрузку. Это делает фланцевые болты М12 особенно подходящими для использования в приложениях, где требуется высокая прочность и устойчивость соединения.

Фланцевая головка обеспечивает дополнительную устойчивость к вибрации и ударным нагрузкам, что делает ее идеальной для использования в автомобильной и машиностроительной промышленности.

Какой выбрать?

Выбор между болтами М12 с шестигранной или фланцевой головкой зависит от конкретной ситуации и требований проекта. Если вам необходим простой и быстрый доступ к болту, шестигранная головка является хорошим выбором. Однако, если вы ищете более прочное и стабильное соединение или работаете со средой, где важна устойчивость к вибрации и ударам, рекомендуется выбрать болты М12 с фланцевой головкой.

Важно также учесть особенности монтажа и демонтажа каждого типа головки болта, чтобы обеспечить безопасность и эффективность работ

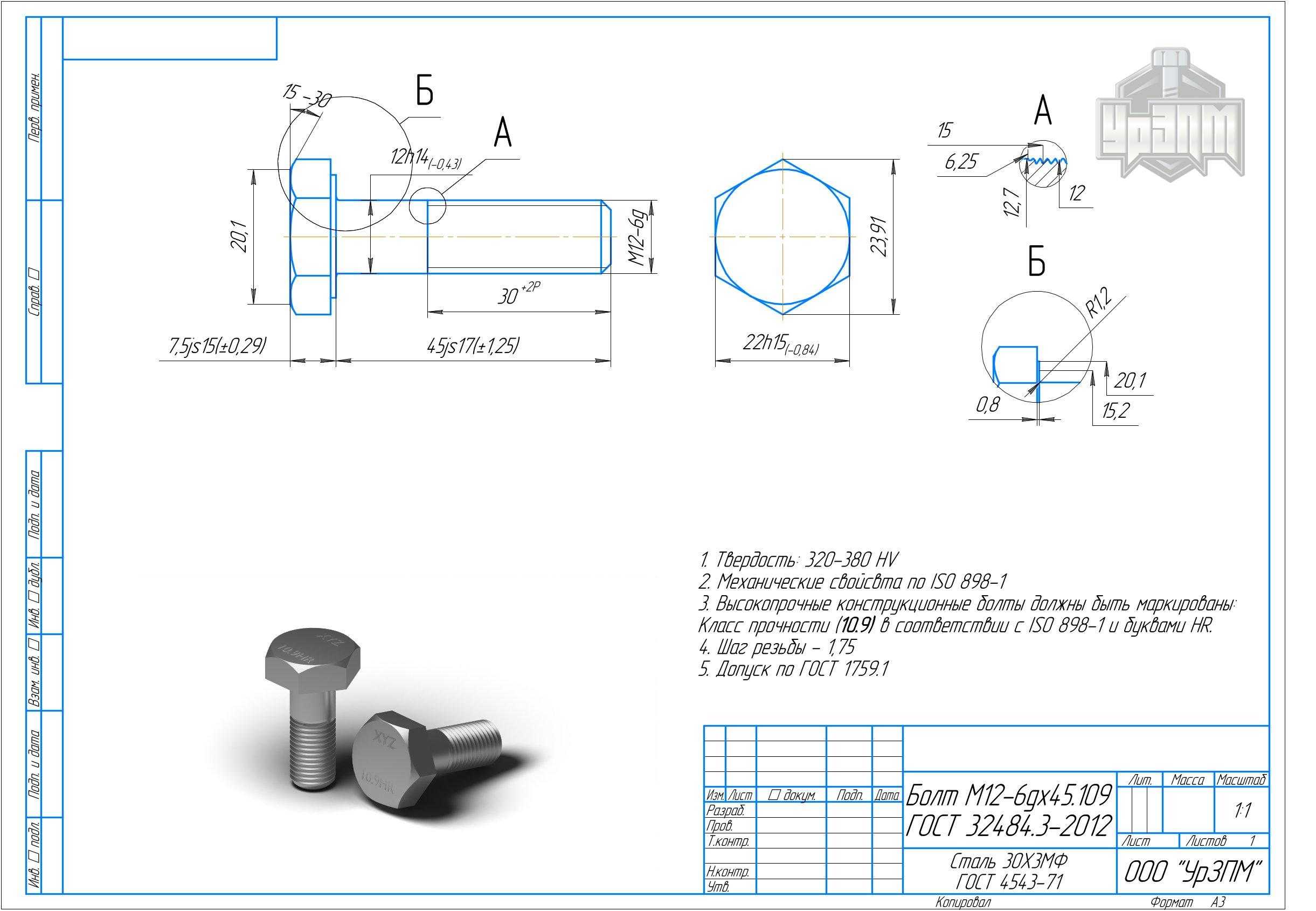

Изделие 2М12х1,50LH-5gx50.66.А.047 ГОСТ 7798-70

Изделие. В этом месте пишут название детали: болт, винт, шпилька и т. д.
Класс качества диктуется ГОСТом, поэтому может быть не указан. Существует три класса — А, В и С, где обозначение А говорит о самой высокой точности выполнения детали.
Цифра 2 обозначает исполнение. Существует всего четыре вида исполнения. Исполнение 1 не указывается по умолчанию.
М — это обозначение типа резьбы. Указывается первая буква ее названия: метрическая, коническая или трапецеидальная.
12 — диаметр болта в миллиметрах.
1,5 — шаг резьбы, может не быть указан в случае, если он основной для резьбы данного диаметра.
LH — обозначение того, что на данном болте левая резьба. Если изделие выполнено с основной (правой) резьбой, то это указано не будет.
5g обозначает, по какому классу точности была нарезана резьба. Классы могут быть обозначены цифрами от 4 до 8, где 4 означает самый точный класс.
50 — длина болта (обозначение в миллиметрах).
66 — класс прочности изделия. На головке болта эти показатели ставятся с точкой между цифрами. В условном обозначении точку не ставят.
А — характеристика применяемой для изготовления стали. В данном случае указано, что болт был вылит из автоматной стали. Буква С говорит, что деталь сделали из спокойной стали. Этот параметр характеризует класс прочности болта. Это значит, что класс выше 8.8.
047 обозначает вид покрытия и его толщину на изделии. Существует несколько типов покрытия — от 01 до 13. В данном случае вид покрытия 04, а его толщина — 07 мкм.

Условное обозначение крепежа болтов позволяет максимально точно выполнить требования к определенному изделию и конструкции. Соответствие стандартам качества является залогом успешного воспроизведения требований проекта. Пометка, что изделие соответствует ГОСТу, позволяет изучить свойства детали по данным документам и означает его полное соответствие стандартам. Стандарты по ГОСТу соответствуют другим унифицированным системам. Для перевода из одной системы в другую достаточно воспользоваться метрической таблицей перевода.
