Как изменить цвет диаграммы в excel

Сохранение настроек цвета диаграммы в Excel

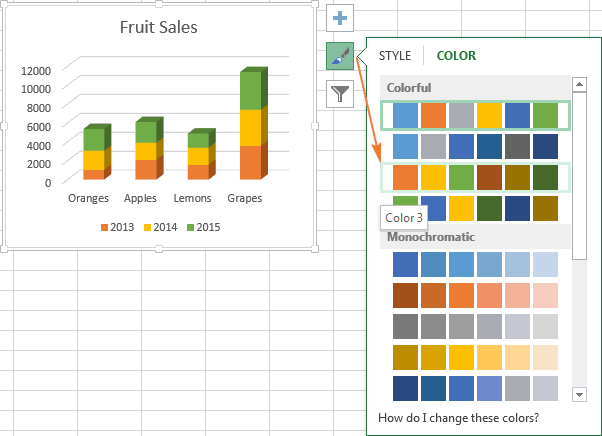

Шаг 1: Выбор цвета диаграммы

Прежде чем сохранять настройки цветов диаграммы, необходимо выбрать цвета элементов диаграммы. Для этого можно использовать стандартные расцветки Excel или настроить свои цветовые схемы, в которых указать необходимые цвета.

Для изменения цветов диаграммы можно использовать специальное диалоговое окно настройки цветов либо сделать это непосредственно на графике.

Шаг 2: Сохранение настроек цвета диаграммы

После выбора нужных цветов диаграммы, необходимо сохранить настройки. Для этого необходимо выполнить следующие действия:

• Выбрать диаграмму, на которую были наложены изменения цвета элементов.
• Щелкнуть правой кнопкой мыши на области диаграммы, после чего появится контекстное меню.
• В меню выбрать опцию «Сохранить как шаблон».
• Указать название файла и выбрать директорию для сохранения шаблона.
• Нажать кнопку «Сохранить».

Настройки цвета диаграммы будут сохранены в виде шаблона, который можно будет использовать для создания новых диаграмм в будущем.

Как создать диаграмму из нескольких листов Excel

Предположим, что на нескольких листах Excel содержатся данные о доходе за несколько лет, и требуется построить диаграмму по этим данным, чтобы показать общую тенденцию.

1. Создайте диаграмму по данным первого листа

Откройте первый рабочий лист Excel, выделите данные, которые нужно отобразить на диаграмме, откройте вкладку Вставка (Insert) и в разделе Диаграммы (Charts) выберите нужный тип диаграммы. Для нашего примера мы выберем Объёмная гистограмма с накоплением (Stack Column).

2. Добавьте второй ряд данных с другого листа

Кликните по только что созданной диаграмме, чтобы на Ленте меню появилась группа вкладок Работа с диаграммами (Chart Tools), откройте вкладку Конструктор (Design) и нажмите кнопку Выбрать данные (Select Data). Или нажмите по иконке Фильтры диаграммы (Chart Filters) справа от диаграммы и в самом низу появившегося меню, кликните ссылку Выбрать данные (Select Data).

В диалоговом окне Выбор источника данных (Select Data Source) нажмите кнопку Добавить (Add).

Теперь добавим второй ряд данных с другого рабочего листа. Этот момент очень важен, поэтому внимательно следуйте инструкциям. После нажатия кнопки Добавить (Add) откроется диалоговое окно Изменение ряда (Edit Series), здесь нужно нажать иконку выбора диапазона рядом с полем Значения (Series values).

Диалоговое окно Изменение ряда (Edit Series) свернётся. Кликните по ярлычку листа, содержащего следующую часть данных, которые нужно показать на диаграмме Excel. При переключении на другой лист диалоговое окно Изменение ряда (Edit Series) останется на экране.

На втором листе выделите столбец или строку данных, которые нужно добавить на диаграмму Excel, и снова кликните по иконке выбора диапазона, чтобы диалоговое окно Изменение ряда (Edit Series) вернулось к первоначальному размеру.

Теперь кликните по иконке выбора диапазона рядом с полем Имя ряда (Series name) и выберите ячейку, содержащую текст, который нужно использовать в качестве имени ряда данных. Вновь кликните по иконке выбора диапазона, чтобы вернуться к первоначальному диалоговому окну Изменение ряда (Edit Series).

Проверьте ссылки, которые теперь появились в полях Имя ряда (Series name) и Значения (Series values), и нажмите ОК.

Как видно на рисунке выше, мы связали имя ряда с ячейкой B1, в которой содержится заголовок столбца. Вместо ссылки на заголовок столбца, можно ввести имя в виде текстовой строки, заключённой в кавычки, например:

Имена рядов данных появятся в легенде диаграммы, поэтому лучше придумать осмысленные и содержательные имена. На данном этапе результат должен быть примерно таким:

3. Добавьте еще больше рядов данных (по желанию)

Если в диаграмме должны быть показаны данные более, чем с двух рабочих листов, то повторите предыдущий этап для каждого ряда данных, который нужно добавить на диаграмму. Когда закончите, нажмите ОК в диалоговом окне Выбор источника данных (Select Data Source).

Я для примера добавил третий ряд данных, и моя диаграмма теперь выглядит так:

4. Настройте и улучшите диаграмму (по желанию)

При создании диаграмм в Excel 2013 и 2016 обычно автоматически добавляются такие элементы, как название диаграммы и легенда. К нашей диаграмме, составленной из содержимого нескольких листов, название и легенда не были добавлены автоматически, но мы быстро исправим это.

Выделите диаграмму, нажмите иконку Элементы диаграммы (Chart Elements) в виде зелёного креста возле правого верхнего угла диаграммы, и отметьте галочкой нужные параметры:

О том, как настраивать другие параметры диаграммы, такие как или , подробно рассказано в отдельной статье о настройке диаграмм Excel.

Создание диаграммы из итоговой таблицы

Решение, показанное выше, удобно только в том случае, если данные, которые нужно отобразить на диаграмме, на всех рабочих листах выстроены в одинаковом порядке, т.е. в первой строке — Oranges, во второй — Apples и т.д. В противном случае графики превратятся в нечто неразборчивое.

В данном примере расположение данных одинаково на всех трёх листах. Если требуется построить график из гораздо больших таблиц, и нет уверенности в том, что структура данных в этих таблицах одинакова, то разумнее будет сначала создать итоговую таблицу, а уже из получившейся итоговой таблицы создавать диаграмму. Чтобы заполнить итоговую таблицу нужными данными, можно использовать функцию ВПР (VLOOKUP).

Например, если рабочие листы, о которых идёт речь в этом примере, содержат данные в разном порядке, то мы можем сделать из них итоговую таблицу при помощи вот такой формулы:

И получить вот такой результат:

Далее просто выбираем итоговую таблицу, открываем вкладку Вставка (Insert) и в разделе Диаграммы (Charts) выбираем нужный тип диаграммы.

Как добавить заголовок

Поскольку большинство людей пользуется последними версиями электронных таблиц, правильно было бы рассмотреть, как добавлять заголовок в Excel 2013 и 2016.

Как добавить заголовок к диаграмме в Excel 2013 и 2016

В электронных таблицах этих версий заголовок уже автоматически вставлен в график. Чтобы его отредактировать, достаточно нажать на него и написать в поле ввода требуемый текст.

Вы также можете определить местонахождение заголовка в определенной ячейке документа. И, если связанная ячейка обновляется, вслед за ней изменяется название. Позже вы узнаете более подробно, как добиться этого результата.

Если заголовок не был создан программой, то необходимо нажать на любое место графика, чтобы отобразилась вкладка «Работа с диаграммами». Далее необходимо выбрать вкладку «Конструктор» и кликнуть на «Добавить элемент диаграммы». Далее необходимо выбрать заголовок и указать его местонахождение так, как отражено в скриншоте.

Также в правом верхнем углу графика можно увидеть значок плюса. Если нажать по нему, появляется перечень имеющихся в диаграмме элементов. Чтобы отобразить заголовок, необходимо поставить флажок возле соответствующего пункта.

Кроме этого, можно нажать на стрелку рядом с пунктом «Название диаграммы» и выбрать одну из следующих опций:

1. Над диаграммой. Это значение, выставленное по умолчанию. Этот пункт отображает заголовок в верхней части графика и изменяет его размер.
2. По центру. В этом случае график не изменяет своих размеров, но заголовок накладывается на саму диаграмму.

Чтобы настроить большее количество параметров, необходимо перейти на вкладку «Конструктор» и последовать по таким опциям:

1. Добавить элемент диаграммы.
2. Название диаграммы.
3. Дополнительные параметры заголовка.

Также можно нажать на иконку «Элементы диаграммы», а далее – «Название диаграммы» и «Дополнительные параметры». В любом случае, открывается окно «Формат названия диаграммы», описанное выше.

Настройка заголовка в Excel 2007 и 2010 версий

Чтобы добавить заголовок в Excel 2010 версии и ниже, нужно выполнить такие шаги:

1. Нажать в каком угодно месте графика.
2. Сверху отобразится группа вкладок «Работа с диаграммами», где необходимо выбрать пункт «Макет». Там следует кликнуть на «Название диаграммы».
3. Далее надо выбрать необходимое место: в верхней части области построения или наложение заголовка на график.

Связывание заголовка с конкретной ячейкой в документе

Для подавляющего количества типов диаграмм в Excel вновь созданный график вставляется вместе с заголовком, заранее прописанным программистами. Его следует заменить на собственный. Нужно нажать по нему и написать необходимый текст. Также предусмотрена возможность связать его с конкретной ячейкой в документе (названием самой таблицы, к примеру). В этом случае заголовок графика будет обновляться, когда вы редактируете ячейку, с которой он связан.

Чтобы соединить заголовок с ячейкой, необходимо выполнять следующие действия:

1. Выбрать заголовок.
2. В поле ввода формулы необходимо написать =, кликнуть по ячейке, содержащей необходимый текст, и нажать на кнопку «Enter».

В этом примере мы соединили заголовок диаграммы, показывающей продажи фруктов, с ячейкой A1. Также возможен выбор двух и более ячеек, например, пары заголовков колонок. Можно сделать так, чтобы они отображались в названии графика или диаграммы.

Как переместить заголовок

Если необходимо переместить заголовок в другую часть графика, необходимо его выделить и передвинуть с помощью мыши.

Удаление заголовка

Если у вас нет необходимости в добавлении заголовка к диаграмме, то можно убрать название двумя методами:

1. На вкладке «Конструктор» последовательно нажать на следующие пункты: «Добавить элементы диаграммы» – «Название диаграммы» – «Нет».
2. Нажать правой кнопкой по заголовку и вызвать контекстное меню, в котором необходимо найти пункт «Удалить».

Форматирование заголовка

Для коррекции типа и цвета шрифта названия необходимо в контекстном меню найти пункт «Шрифт». Появится соответствующее окно, где можно задать все необходимые настройки.

Если необходимо более тонкое форматирование, нужно кликнуть по заголовку графика, перейти к вкладке «Формат» и изменить те настройки, которые посчитаете необходимым. Вот скриншот, демонстрирующий действия по изменению цвета шрифта заголовка через ленту.

Аналогичным методом возможна модификация формирования и других элементов, таких как легенда, оси, заголовки.

Изменить цвет диаграммы в зависимости от значения в Excel

Иногда, когда вы вставляете диаграмму, вы можете захотеть отобразить разные диапазоны значений разными цветами на диаграмме. Например, когда диапазон значений составляет 0-60, цвет серии отображается как синий, если 71-80 — серый, если 81-90 — желтый цвет и так далее, как показано на скриншоте ниже. Теперь в этом руководстве представлены способы изменения цвета диаграммы в зависимости от значения в Excel.

Изменение цвета столбца / гистограммы в зависимости от значения

Метод 1 Изменение цвета столбчатой ​​диаграммы в зависимости от значения с помощью формул и встроенной функции диаграммы

Во-первых, вам нужно создать данные, как показано на скриншоте ниже, перечислить каждый диапазон значений, а затем рядом с данными вставить диапазон значений в качестве заголовков столбцов.

1. В ячейке C5 введите эту формулу

=IF(AND(C$1<=B5,$B5<=C$2),$B5,»»)

Затем перетащите маркер заполнения вниз, чтобы заполнить ячейки, затем продолжайте перетаскивать маркер вправо.

2. Затем выберите имя столбца и удерживайте Ctrl выберите ячейки формулы, включая заголовки диапазона значений.

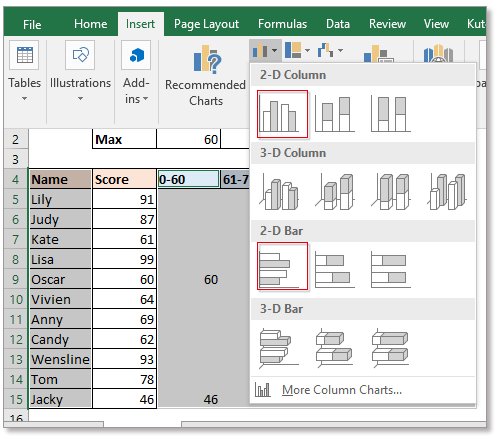

3. щелчок Вставить > Вставить столбец или гистограмму, наведите на Кластерный столбец or Панель кластера как вам нужно.

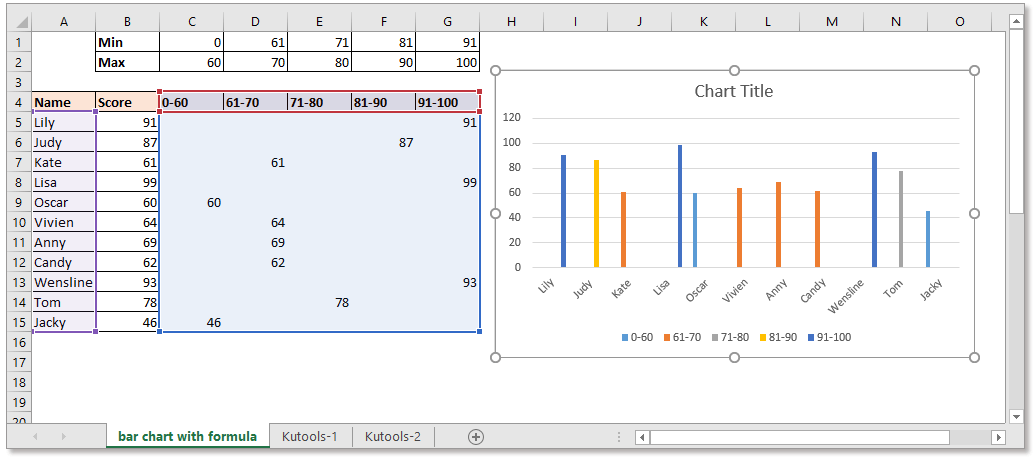

Затем диаграмма была вставлена, и цвета диаграммы различаются в зависимости от значения.

Метод 2: изменение цвета диаграммы в зависимости от значения с помощью удобного инструмента

Иногда использование формулы для создания диаграммы может вызвать некоторые ошибки, поскольку формулы неверны или удалены. Теперь Изменить цвет диаграммы по значению инструмент Kutools for Excel могу помочь тебе.

Kutools for Excel, с более чем 300 удобные функции, облегчающие вашу работу.

После бесплатная установка Kutools for Excel, сделайте следующее:

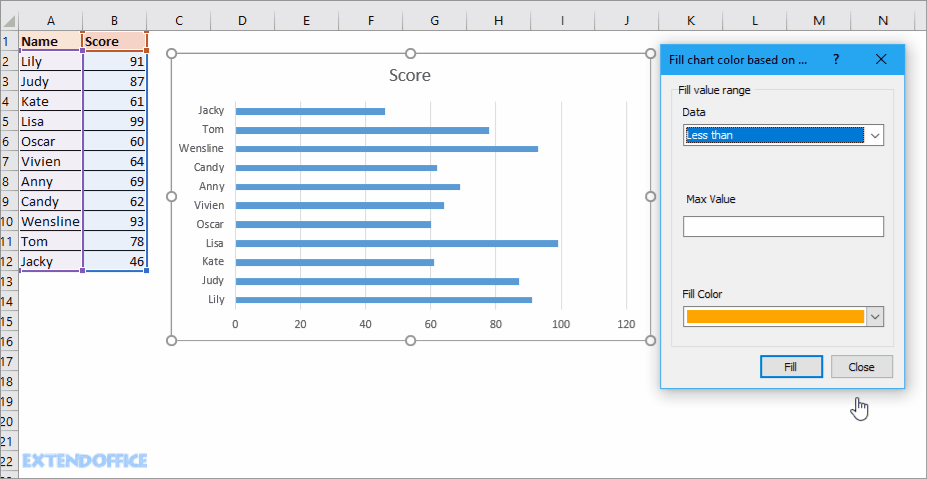

1. Нажмите Кутулс > Графики > Изменить цвет диаграммы по значению. Смотрите скриншот:

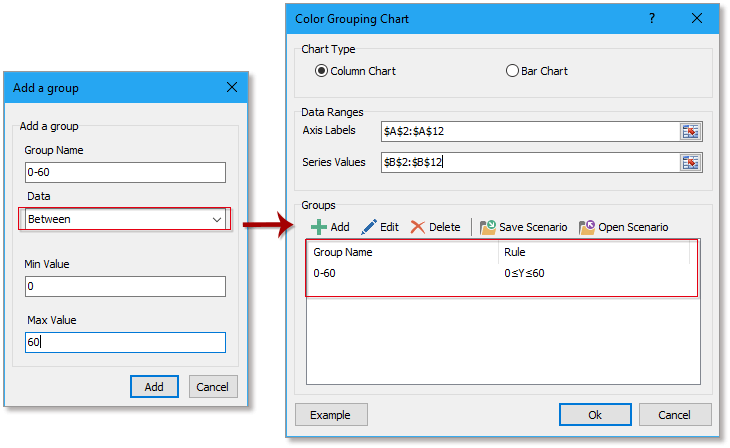

2. В появившемся диалоговом окне выполните следующие действия:

1) Выберите нужный тип диаграммы, затем выберите метки осей и значения серий отдельно, кроме заголовков столбцов.

2) Затем нажмите Добавить кнопка  чтобы добавить диапазон значений по мере необходимости.

3) Повторите вышеуказанный шаг, чтобы добавить все диапазоны значений в группы список. Затем нажмите Ok.

Функции:

1. Вы можете дважды щелкнуть столбец или полосу, чтобы отобразить Форматировать точку данных панель, чтобы изменить цвет.

2. Если ранее была вставлена ​​столбчатая или гистограмма, вы можете применить этот инструмент — Таблица цветов по значению для изменения цвета диаграммы в зависимости от значения.

Выберите гистограмму или столбчатую диаграмму, затем щелкните Кутулс > Графики > Таблица цветов по значению. Затем в появившемся диалоговом окне установите необходимый диапазон значений и относительный цвет. Нажмите, чтобы бесплатно скачать сейчас!

Изменение цвета линейной диаграммы в зависимости от значения

Если вы хотите вставить линейную диаграмму с разными цветами в зависимости от значений, вам понадобится другая формула.

Во-первых, вам нужно создать данные, как показано на скриншоте ниже, перечислить каждый диапазон значений, а затем рядом с данными вставить диапазон значений в качестве заголовков столбцов.

Внимание: значение серии должно быть отсортировано от А до Я. 1

В ячейке C5 введите эту формулу

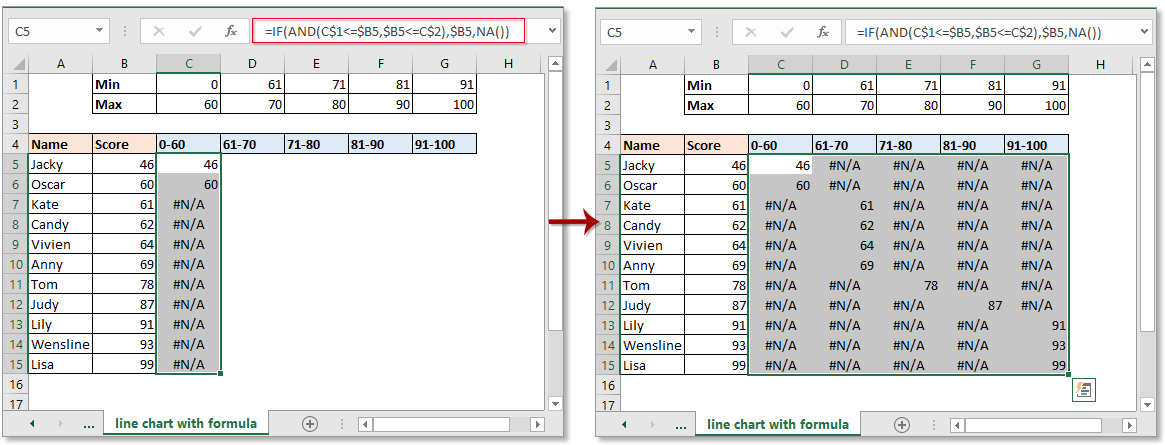

1. В ячейке C5 введите эту формулу

=IF(AND(C$1<=$B5,$B5<=C$2),$B5,NA())

Затем перетащите маркер заполнения вниз, чтобы заполнить ячейки, затем продолжайте перетаскивать маркер вправо.

3. Выберите диапазон данных, включая заголовки диапазона значений и ячейки формулы, см. Снимок экрана:

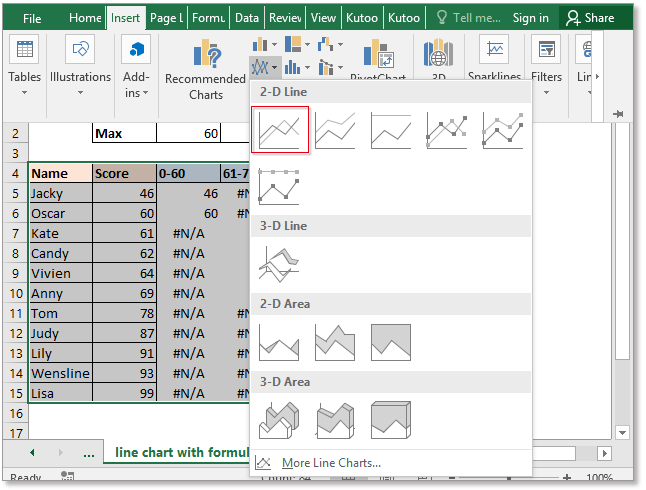

4. щелчок Вставить > Вставить линейную диаграмму или диаграмму с областями, наведите на линия тип.

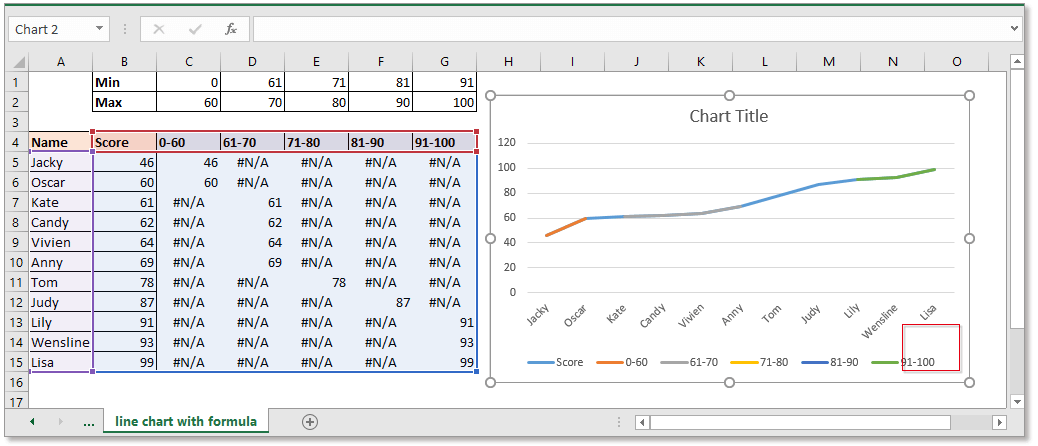

Теперь составлен линейный график с разноцветными линиями по значениям.

Другие операции (статьи), связанные с графиком

Динамическое выделение точки данных на диаграмме Excel Если диаграмма с несколькими сериями и большим количеством данных, нанесенных на нее, будет трудно прочитать или найти только релевантные данные в одной серии, которую вы используете.

Создайте интерактивную диаграмму с флажком выбора серии в ExcelВ Excel мы обычно вставляем диаграмму для лучшего отображения данных, иногда диаграмму с выбором нескольких серий. В этом случае вы можете захотеть показать серию, установив флажки.

Гистограмма с накоплением условного форматирования в ExcelВ этом руководстве показано, как создать столбчатую диаграмму с условным форматированием, как показано на скриншоте ниже, шаг за шагом в Excel.

Пошаговое создание диаграммы фактического и бюджета в ExcelВ этом руководстве показано, как создать столбчатую диаграмму с условным форматированием, как показано на скриншоте ниже, шаг за шагом в Excel.

Создание параболы

Парабола представляет собой график квадратичной функции следующего типа f(x)=ax^2+bx+c. Одним из примечательных его свойств является тот факт, что парабола имеет вид симметричной фигуры, состоящей из набора точек равноудаленных от директрисы. По большому счету построение параболы в среде Эксель мало чем отличается от построения любого другого графика в этой программе.

Создание таблицы

Прежде всего, перед тем, как приступить к построению параболы, следует построить таблицу, на основании которой она и будет создаваться. Для примера возьмем построение графика функции f(x)=2x^2+7.

1. Заполняем таблицу значениями x от -10 до 10 с шагом 1. Это можно сделать вручную, но легче для указанных целей воспользоваться инструментами прогрессии. Для этого в первую ячейку столбца «X» заносим значение «-10». Затем, не снимая выделения с данной ячейки, переходим во вкладку «Главная». Там щелкаем по кнопке «Прогрессия», которая размещена в группе «Редактирование». В активировавшемся списке выбираем позицию «Прогрессия…».
2. Выполняется активация окна регулировки прогрессии. В блоке «Расположение» следует переставить кнопку в позицию «По столбцам», так как ряд «X» размещается именно в столбце, хотя в других случаях, возможно, нужно будет выставить переключатель в позицию «По строкам». В блоке «Тип» оставляем переключатель в позиции «Арифметическая».

   В поле «Шаг» вводим число «1». В поле «Предельное значение» указываем число «10», так как мы рассматриваем диапазон x от -10 до 10 включительно. Затем щелкаем по кнопке «OK».

3. После этого действия весь столбец «X» будет заполнен нужными нам данными, а именно числами в диапазоне от -10 до 10 с шагом 1.

4. Теперь нам предстоит заполнить данными столбец «f(x)». Для этого, исходя из уравнения (f(x)=2x^2+7), нам нужно вписать в первую ячейку данного столбца выражение по следующему макету:

   Только вместо значения x подставляем адрес первой ячейки столбца «X», который мы только что заполнили. Поэтому в нашем случае выражение примет вид:

5. Теперь нам нужно скопировать формулу и на весь нижний диапазон данного столбца. Учитывая основные свойства Excel, при копировании все значения x будут поставлены в соответствующие ячейки столбца «f(x)» автоматически. Для этого ставим курсор в правый нижний угол ячейки, в которой уже размещена формула, записанная нами чуть ранее. Курсор должен преобразоваться в маркер заполнения, имеющий вид маленького крестика. После того, как преобразование произошло, зажимаем левую кнопку мыши и тянем курсор вниз до конца таблицы, после чего отпускаем кнопку.
6. Как видим, после этого действия столбец «f(x)» тоже будет заполнен.

На этом формирования таблицы можно считать законченным и переходить непосредственно к построению графика.

Урок: Как сделать автозаполнение в Экселе

Построение графика

Как уже было сказано выше, теперь нам предстоит построить сам график.

1. Выделяем таблицу курсором, зажав левую кнопку мыши. Перемещаемся во вкладку «Вставка». На ленте в блоке «Диаграммы» щелкаем по кнопке «Точечная», так как именно данный вид графика больше всего подходит для построения параболы. Но и это ещё не все. После нажатия на вышеуказанную кнопку открывается список типов точечных диаграмм. Выбираем точечную диаграмму с маркерами.
2. Как видим, после этих действий, парабола построена.

Урок: Как сделать диаграмму в Экселе

Редактирование диаграммы

Теперь можно немного отредактировать полученный график.

1. Если вы не хотите, чтобы парабола отображалась в виде точек, а имела более привычный вид кривой линии, которая соединяет эти точки, кликните по любой из них правой кнопкой мыши. Открывается контекстное меню. В нем нужно выбрать пункт «Изменить тип диаграммы для ряда…».
2. Открывается окно выбора типов диаграмм. Выбираем наименование «Точечная с гладкими кривыми и маркерами». После того, как выбор сделан, выполняем щелчок по кнопке «OK».
3. Теперь график параболы имеет более привычный вид.

Кроме того, можно совершать любые другие виды редактирования полученной параболы, включая изменение её названия и наименований осей. Данные приёмы редактирования не выходят за границы действий по работе в Эксель с диаграммами других видов.

Урок: Как подписать оси диаграммы в Excel

Как видим, построение параболы в Эксель ничем принципиально не отличается от построения другого вида графика или диаграммы в этой же программе. Все действия производятся на основе заранее сформированной таблицы. Кроме того, нужно учесть, что для построения параболы более всего подходит точечный вид диаграммы.

Помогла ли Вам статья?

Нет

Как изменить данные в графике Excel?

График в Excel не является статической картинкой. Между графиком и данными существует постоянная связь. При изменении данных «картинка» динамически приспосабливается к изменениям и, таким образом, отображает актуальные показатели.

Динамическую связь графика с данными продемонстрируем на готовом примере. Измените значения в ячейках диапазона B2:C4 исходной таблицы и вы увидите, что показатели автоматически перерисовываются. Все показатели автоматически обновляются. Это очень удобно. Нет необходимости заново создавать гистограмму.

На листе Excel условное форматирование достаточно легко реализовать. Данная встроенная возможность находится  на вкладке Главная ленты Excel. Условное форматирование для диаграмм – это совсем другая история.

Люди достаточно часто спрашивают меня, как применить условное форматирование  к диаграммам, то есть чтобы при изменении значений в ячейках, изменялись цвета столбцов (маркеров, точек …) диаграммы. Существует два подхода к решению проблемы. Первый, с помощью макроса, который отслеживает изменения на листе и вносит необходимые корректировки в отдельные элементы диаграммы. Второй работает без использования макросов, и сегодня мы его рассмотрим.

Диаграмма без форматирования

Ниже приведен простой пример данных для построения диаграммы с условным форматированием …

…  которые построят простую неотформатированную гистограмму …

… или простую  линейчатую диаграмму

Нам необходимо, чтобы в зависимости от значений ряда данных, отдельные элементы диаграммы закрашивались в определенный цвет.

За исключением некоторых простых встроенных форматов, условное форматирование рабочего листа требует наличие формулы для определения того, какие клетки будут отформатированы. Таким же образом мы поступим для определения форматирования в диаграммах.

Мы заменим оригинальный график  линии или гистограммы несколькими рядами данных, по одному для каждого услвия. Так как наши данные находятся в диапазоне от 0 до 5,07, мы создадим ряд для диапазонов 0-0,5; 0,5-1,5; 1,5-3; 3-4,5 и 4,5-6.

Диаграмма с условным форматированием

Ниже показаны данные для диаграммы с условным форматированием. Диапазон условий форматирования находится в строках 1 и 2, формулы для заголовка находятся в диапазоне C3:G3. К примеру, формула, находящаяся в ячейке С3, выглядит следующим образом:

=C1&»

Диаграмма Парето — что это такое, и как ее построить в Экселе

Итальянский инженер, экономист и социолог Вильфредо Парето выдвинул очень интересную теорию, согласно которой 20% наиболее эффективных предпринятых действий обеспечивают 80% полученного конечного результата. Из этого следует, что остальные 80% действий обеспечивают всего 20% достигнутого результата.

Этот вид диаграммы позволяет высчитать те самые наиболее эффективные действия, обеспечивающие наибольшую отдачу. Давайте попробуем построить эту диаграмму, используя инструменты, доступные в программе Microsoft Excel. Самым подходящим типом диаграмм для достижения этой цели будет гистограмма.

1. Создаем таблицу, например, с наименованиями товаров. В одном столбце будет указан объем закупки в денежном выражении, в другом – полученная прибыль. Цель данной таблицы вычислить — закупка какой продукции приносит максимальную выгоду при ее реализации.
2. Строим обычную гистограмму. Для этого нужно выделить область таблицы, перейти во вкладку «Вставка» и далее выбирать тип диаграммы.
3. После того как мы это сделали, сформируется диаграмма с 2-мя столбиками разного цвета, каждая из которых соответствует данным разных столбцов таблицы.
4. Следующее, что нужно сделать – это изменить столбик, отвечающий за прибыль, на тип “График”. Для этого выделяем нужный столбик и идем в раздел «Конструктор». Там мы видим кнопку «Изменить тип диаграммы», нажимаем на нее. В открывшемся диалоговом окне переходим в раздел «График» и кликаем по подходящему типу графика.
5. Вот и все, что требовалось сделать. Диаграмма Парето готова.Далее, ее можно отредактировать точно так же, как мы рассказывали выше, например, добавить значения столбиков и точек со значениями на графике.

Работа с Excel 2007 года

Чтобы построить график в Excel 2007 года, нужно использовать следующий алгоритм:

1. На листе, где располагается нужная таблица, выберите любую пустую ячейку.
2. В меню найдите вкладку «Вставка».
3. В этом разделе кликните по вкладке «Графики».
4. Здесь выберите подходящий формат визуализации.
5. В этом же меню отыщите вкладку «Выбрать данные».
6. Выделите все данные вместе с названиями категорий и условными обозначениями.
7. Если искомые категории поменялись местами, то нужно нажать кнопку «Строка/Столбец» и они займут нужное положение.

В меню найдите вкладку «Вставка»

После создания график меняется при любом изменении в таблице, причем вам не нужно специально об этом заботиться. Сам вид визуализации тоже меняется одним кликом. Поэтому такой рисунок является удобным инструментом для работы.

Добавляем детали

Чтобы начертить график в Excel, придать картинке дополнительную привлекательность и сделать ее более информативной, можно использовать все инструменты программы. Так, во вкладке «График» выбираете «Все типы диаграмм» и получаете доступ к десяткам форм построения рисунка. Кликнув на каждую деталь, во вкладке «Формат ряда данных» выберите цвет и другие параметры.

ПОСМОТРЕТЬ ВИДЕО

Редактированию подчиняются:

Красивые графики в Excel получаются, если вручную изменить подписи к каждому ряду или строке

Как построить диаграмму по таблице в Excel?

1. Создаем таблицу с данными.
2. Выбираем диапазон значений A1:B5, который необходимо представить в виде диаграммы. На вкладке «Вставка» выберите тип диаграммы.
3. Нажмите «Гистограмма» (например, она может быть другого типа). Выберите из предложенных вариантов гистограммы.
4. После выбора определенного типа гистограммы мы автоматически получаем результат.
5. Этот вариант нам не совсем подходит — будем вносить изменения. Дважды щелкните по названию гистограммы — введите «Общие суммы».
6. Давайте создадим метку для вертикальной оси. Вкладка «Макет» — «Подписи» — «Имена осей». Выберите для него вертикальную ось и тип заголовка.
7. Введите сумму».
8. Уточняем суммы, подписывая столбцы индикаторами. На вкладке «Макет» выберите «Метки данных» и их расположение.
9. Удалите легенду (запись справа). Для нашего примера это не нужно, т.к мало данных. Выберите его и нажмите клавишу DELETE.

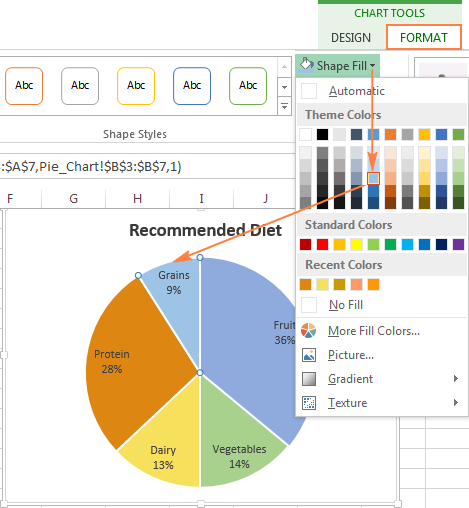

10. Давайте изменим цвет и стиль.

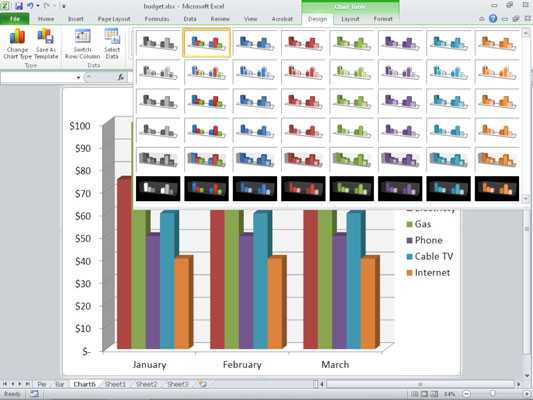

Выберем другой стиль диаграммы («Конструктор» — вкладка «Стили диаграмм»).

Способ 1: Выбор таблицы для диаграммы

Этот метод показывает, как создать диаграмму в Excel, взяв за основу готовую таблицу и выделив нужные ячейки, которые должны попасть в саму диаграмму. Его можно назвать самым простым, так как пользователю не нужно вводить каждое число вручную и заполнять данные для того, чтобы график отобразил их на листе. Достаточно следовать следующей инструкции, чтобы справиться с поставленной задачей.

1. откройте нужную таблицу и выберите ее, зажав левую кнопку мыши и перетащив для завершения.
2. Вы должны увидеть, что все ячейки выделены серым цветом, а это значит, что вы можете перейти на вкладку «Вставка».

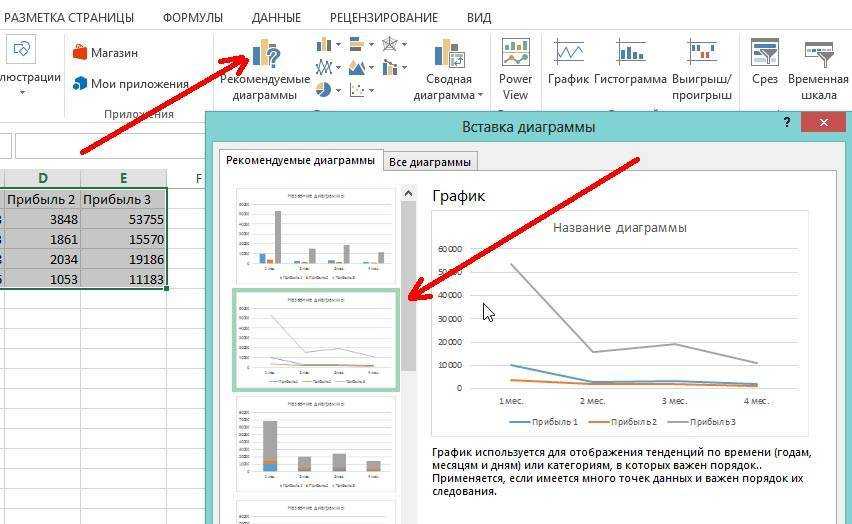

3. Там нас интересует блок «Диаграммы», где можно выбрать одну из диаграмм или перейти в окно с рекомендованными.
4. откройте вкладку «Все графики» и найдите подходящий вам среди типов
5. .
6. Представления выбранного типа карты отображаются справа, а при наведении курсора появляется увеличенная диаграмма. Дважды щелкните его, чтобы добавить в таблицу.
7. Предыдущие шаги позволили вставить диаграмму в Excel, после чего ее можно перемещать по листу или изменять размер.
8. Дважды щелкните имя графика, чтобы изменить его, так как значение по умолчанию не всегда подходит.
9. Не забывайте, что дополнительные параметры появляются после щелчка правой кнопкой мыши на графике. Таким образом, вы можете изменить шрифт, добавить данные или вырезать объект из листа
10. .
11. Для некоторых типов диаграмм можно изменить стили, которые появятся на вкладке «Конструктор» сразу после добавления объекта в таблицу.

Как видите, создать схему по таблице несложно, предварительно выделив ее на листе

При этом важно, чтобы все значения были указаны правильно и чтобы выбранный тип диаграммы отображался корректно. В остальном сложностей при строительстве возникнуть не должно

Способ 2: Ручной ввод данных

Преимущество такого вида построения диаграмм в Excel в том, что благодаря проделанным действиям вы поймете, как можно в любой момент расширить диаграмму или перенести на нее совсем другую таблицу. Суть метода заключается в том, что сначала создается произвольный график, а затем в него заносятся необходимые значения. Такой подход будет полезен, когда вам уже нужно нарисовать график на листе, а таблица со временем будет расширяться или даже менять свой формат.

Выделите на листе пустую ячейку, перейдите на вкладку «Вставка» и откройте окно со всеми диаграммами.
В нем найдите подходящее, как показано в предыдущем способе, вставьте его на лист и щелкните правой кнопкой мыши в любом месте текущего значения.
В появившемся контекстном меню выберите «Выбрать данные».
Установите диапазон данных для диаграммы, указав нужную таблицу. Вы можете вручную заполнить формулу ячейками или щелкнуть значок стрелки, чтобы выбрать значения из листа
.
В блоках «Элементы объяснения (строки)» и «Метки горизонтальной оси (категории)» вы решаете, какие столбцы данных должны отображаться и как они должны быть помечены

Используя кнопки, вы можете изменить содержимое, добавив или удалив строки и категории.
Обратите внимание, что пока окно «Выбор источника данных» активно, захваченные значения в таблице выделяются на листе пунктирной линией, что позволяет не потеряться.
Закончив редактирование, вы увидите готовую диаграмму, которую можно изменить точно так же, как это делалось ранее.

Вам просто нужно понять, как сделать диаграмму в Excel по таблице проще или удобнее в вашем конкретном случае. Два представленных здесь метода подходят для самых разных ситуаций и в любом случае будут полезны, если вы часто взаимодействуете с диаграммами при создании электронных таблиц. Следуйте приведенным инструкциям, и все обязательно будет хорошо!

Изменение цвета диаграммы на основе значения в Excel

Иногда, когда вы вставляете диаграмму, вы можете отображать разные диапазоны значений в качестве разных цветов на диаграмме.

Например, когда значение серии (значение Y в нашем случае) в диапазоне значений 10-30, цвет серии будет красным; когда в диапазоне значений 30-50 отобразите цвет как зеленый; и когда в диапазоне значений 50-70, покажите цвет как фиолетовый. Теперь этот учебник представит вам способ изменить цвет диаграммы на основе значения в Excel.

Изменение цвета гистограммы на основе значения

Изменение цвета линейной диаграммы на основе значения

Изменение цвета гистограммы на основе значения

Пожалуйста, следуйте приведенным ниже инструкциям, чтобы решить проблему изменения цвета бара в зависимости от значения точки.

1. Перейдите в пустой диапазон рядом с вашими данными и введите нужный диапазон значений, как показано ниже:

Внимание: В C1 и C2 представлены наименьшие и самые большие значения первого диапазона значений от 10 до 30 и т. Д

2. Затем введите диапазоны значений в виде заголовков в каждую относительную ячейку.

3. Затем в ячейке C4 введите эту формулу =IF(AND(C$1 Бар.

5. Затем щелкните по области диаграммы и выделите свой исходный диапазон данных, см. Снимок экрана:

6. Теперь поместите курсор на зеленую линию выделения (или красную выделенную линию в Excel 2013) до тех пор, пока она не изменится на стрелку, а затем измените диапазон источника на диапазон C3: E14 (диапазон включает в себя заголовки диапазона значений и ячейки формулы).

Теперь вы можете увидеть гистограмму, показанную ниже снимок экрана:

Изменение цвета линейной диаграммы на основе значения

Если вы хотите изменить цвет линейной диаграммы, как показано ниже, вы можете сделать следующее.

1. Кроме того, вам также нужно ввести свой диапазон значений в пустой диапазон рядом с вашими исходными данными.

Примечание: В C1 и C2 представлены мелкие и самые большие значения первого диапазона значений от 10 до 30 и т. Д.

2. Затем введите диапазоны значений в виде заголовков в каждую относительную ячейку.

Теперь вы можете увидеть линейную диаграмму, как показано ниже.

Если вы хотите показать разные серии, очевидно, вы можете изменить их маркеры. Щелкните правой кнопкой мыши на серию и выберите Формат данных > Параметры маркера, проверить Встроенный, и выберите маркер, который вам нравится Тип: список. Измените серию один за другим.

В Excel 2013 щелкните правой кнопкой мыши серию и выберите Формат данных для открытия Формат данных панель; затем нажмите Fill & Line вкладка> Маркер, затем разверните Параметры маркера раздел, проверьте Встроенный , нажмите Тип: и укажите маркер из выпадающего списка. См. Снимок экрана ниже:

И вы можете удалить легенду значения Y.

Примечание: Перед созданием линейной диаграммы с разным цветом для другого диапазона значений, показанного на рисунке выше, лучше отсортировать исходные данные.

Наконечник.Если вы хотите быстро вставить созданный график в любые листы в книгах, попробуйте использовать Kutools для Excel Авто Текст как показано на следующем снимке экрана. Это полная функция без ограничений в дни 60, загрузите и получите бесплатную пробную версию.

Возможно, вам знакомо просматривать несколько веб-страниц в Firefox / Chrome / IE и переключаться между ними, легко щелкая соответствующие вкладки. Здесь вкладка Office поддерживает аналогичную обработку, которая позволяет вам просматривать несколько книг Excel или документы Word в одном окне Excel или Word и легко переключаться между ними, нажимая их вкладки. Нажмите на бесплатную 45-дневную пробную версию Office Tab!

Office Tab

Принесите удобные вкладки в Excel и другое программное обеспечение Office, как Chrome, Firefox и новый Internet Explorer.

Kutools for Excel

Удивительно! Увеличьте производительность в течение 5 минут. Не нужно никаких специальных навыков, сэкономить два часа каждый день!

Новые возможности 300 для Excel, сделать Excel намного проще и мощнее:

• Объединить ячейки / строки / столбцы без потери данных.
• Объединение и объединение нескольких листов и книг.
• Сравнение диапазонов, копирование нескольких диапазонов, преобразование текста в дату, преобразование единиц и валют.
• Подсчет количества цветов, Пейджинговые субтитры, Расширенный сортировка и Суперфильтр,
