Построить линейный график в excel: 7 секретов визуализации

Как построить график функции в Экселе?

Выше было рассказано, как нарисовать график в Excel, если все взаимозависимые данные уже известны; сделать это не сложнее, чем ускорить работу Windows 10 или разобраться в настройках видеоплеера. Чуть больше работы предстоит пользователю, если требуется построить график функции — придётся предварительно указать, по какой формуле программа должна вычислять значения.

Чтобы сделать простой график функции в Excel, нужно:

Создать таблицу с заголовками типа X и Y или любыми другими, позволяющими проследить зависимость одного ряда значений от другого. Здесь же можно сразу задать несколько последовательных значений для оси X — самостоятельно или используя автоматическую нумерацию.

Теперь следует переместиться в самую верхнюю ячейку под заголовком второго столбца, нажать на клавишу «Равно» и ввести нужную формулу. В примере будет построен график параболы, то есть любое значение Y равно соответствующему X, возведённому во вторую степень; для такой простой зависимости достаточно умножить соседнюю ячейку саму на себя, после чего нажать на клавишу Enter.

В более сложных случаях имеет смысл перейти на вкладку «Формулы» и воспользоваться одной из функций, находящихся в разделе «Математические».

Построить график параболы, как и любого другого возведения Y в степень от X, можно, выбрав в выпадающем списке функцию «Степень».

Теперь остаётся указать исходное значение (соседнюю ячейку по оси X), вписать в нижнем текстовом поле требуемую степень и нажать на кнопку «ОК».

Выделив ячейку с рассчитанным значением и потянув вниз за крестик, расположенный в правом нижнем её углу, пользователь наконец получит исходную таблицу соответствий.

Чтобы сделать график более «масштабным», можно изменить несколько крайних исходных данных по оси X — значения по Y будут пересчитаны автоматически.

Пытаясь рисовать график в Excel способом, описанным выше, пользователь столкнётся с неприятным сюрпризом: ось X будет «переползать» сверху вниз, не желая оставаться на одном уровне. Решить проблему можно, выделив для постройки зависимости только значения Y.

Остальные манипуляции не отличаются от предыдущих: необходимо перейти на вкладку «Вставка» и выбрать в разделе «Диаграммы» функции «График» или «График с маркерами».

Как можно заметить, линия, соединяющая точки, состоит из отдельных отрезков и для совершенно равномерной параболы смотрится неудовлетворительно. Чтобы придать графику привычный вид, нужно в том же разделе выбрать выпадающее меню «Вставить точечную…диаграмму» и в ней — функцию «Точечная с гладкими кривыми» или «Точечная с гладкими кривыми и маркерами».

Получившийся график будет ровным, поскольку промежуточные прямые в нём преобразованы в кривые.

Если заданных значений очень много или предполагается дополнить график пояснениями и рисунками, стоит выбрать в том же выпадающем списке функцию «Точечная» — тогда на графике функции будут отображены только соответствующие маркеры.

Несложно заметить, что ось X на изображении подписана неправильно. Исправить это можно, выделив её (именно ось, не весь график) щелчком мыши и вызвав в контекстном меню команду «Выбрать данные».

В открывшемся окне в графе «Подписи горизонтальной оси» нужно нажать на кнопку «Изменить».

Теперь — нажать на расположенную в новом окошке обращённую вверх стрелочку.

Выделив указателем мыши диапазон значений X, которые должны стать подписями для соответствующей оси, и нажав «ОК», пользователь увидит, что график уже претерпел изменения.

Далее следует подтвердить правильность действий, снова нажав на кнопку «ОК».

Посмотреть соответствия графика и осей можно, обратив внимание на выделенные столбцы исходной таблицы. При внесении изменений в ряд X значения Y автоматически пересчитываются, а график принимает новый вид

Как построить график зависимости в excel

Выделите данные для первой диаграммы ( Продажи , ячейки A 1: B 5 );
Постройте круговую диаграмму через меню Вставка/ Диаграммы/ Круговая ;
Постройте вторую круговую диаграмму: для этого добавьте еще один ряд через меню Работа с диаграммами/ Конструктор/ Данные/ Выбрать данные ;

Диаграммы кругового типа демонстрируют пропорции частей относительно чего-то целого и представляются в виде совокупности секторов, входящих в состав круга с отображением соответствующих значений. Это очень полезно, когда требуется сравнить некоторые данные по отношению к суммарному значению.

Урок информатики по теме: «Excel: Построение графиков функций по заданным параметрам»

Информатика. Базовый курс 2-е издание/Под ред. С.В. Симоновича. — СПб.: Питер, 2004.-640с.:ил.

Организационный момент – 3 мин.
Проверка домашнего задания –10 мин.
Объяснение нового материала –20 мин.
Применение полученных знаний –20 мин.
Самостоятельная работа. – 20 мин
Подведение итогов урока. Домашнее задание – 7 мин.

Проверка готовности учащихся к уроку, отметка отсутствующих, объявление темы и цели урока

Проверка домашнего задания. (фронтальный опрос)

Что представляет собой рабочая область программы Excel?
Как определяется адрес ячейки?
Как изменить ширину столбца, высоту строки?
Как ввести формулу в Excel?
Что такое маркер заполнения и для чего он нужен?
Что такое относительная адресация ячеек?
Что такое абсолютная адресация ячеек? Как она задается?
Что такое колонтитулы? Как они задаются?
Как задать поля печатного документа? Как изменить ориентацию бумаги?
Что такое функциональная зависимость у = f(х)? Какая переменная является зависимой, а какая независимой?
Как ввести функцию в Excel?
Что такое график функции у = f(х)?
Как построить диаграмму в Excel?

При объяснении нового материала может быть использован файл Excel с шаблонами задач (Приложение 1), который выводится на экран с помощью проектора

Сегодня мы рассмотрим применение табличного процессора Excel для графиков функций. На предыдущих практических вы уже строили диаграммы к различным задачам, используя Мастер диаграмм. Графики функций, так же как и диаграммы строятся с помощью Мастера диаграмм программы Excel.

Рассмотрим построение графиков функций на примере функции у = sin x.

Вид данного графика хорошо известен вам по урокам математики, попробуем построить его средствами Excel.

Программа будет строить график по точкам: точки с известными значениями будут плавно соединяться линией. Эти точки нужно указать программе, поэтому, сначала создается таблица значений функции у = f(х).

Задача 1.Построить график функции у = sin x на отрезке с шагом h = 0,5.

Таким образом, мы получили таблицу аргументов (х) и значений (у) функции у = sin x на отрезке с шагом h = 0,5 :

В поле Ряд необходимо выделить ряд х и нажать на кнопку “Удалить” (график изменений х нам не нужен. График функции – это график изменения значений у)

В поле Подписи оси Х нажать на кнопку. Выделить в таблице ячейки со значениями х и нажмите на кнопку . Подписи по горизонтальной оси станут такими, как у нас в таблице.

На самом деле пока это мало похоже на график функции в нашем привычном понимании.

Вызовем контекстное меню оси ОУ. Затем, выберем пункт Формат оси…. Во вкладке Шкала установим: цена основного деления: 1. Во вкладке Шрифт установим размер шрифта 8пт.
Вызовем контекстное меню оси ОХ. Выберем пункт Формат оси….

Во вкладке Шкала установим: пересечение с осью ОУ установите номер категории 5 (чтобы ось ОУ пересекала ось ОХ в категории с подписью 0, а это пятая по счету категория).

Во вкладке шрифт установите размер шрифта 8пт. Нажмите на кнопку ОК.

Для закрепления рассмотрим еще одну задачу на построение графика функций. Эту задачу попробуйте решить самостоятельно, сверяясь с экраном проектора.

Пригласить к проектору студента и сформулировать следующую задачу.

Задача 2. Построить график функции у = х 3 на отрезке с шагом h = 0,5.

Таким образом, должна получиться таблица аргументов (х) и значений (у) функции у = х 3 на отрезке с шагом h = 0,5:

В поле Ряд выделить ряд х и нажать на кнопку “Удалить” (график изменений х нам не нужен. График функции – это график изменения значений у)
В поле Подписи оси Х нажать на кнопку . Выделить в таблице ячейки со значениями х и нажать на кнопку . Подписи по горизонтальной оси станут такими, как у нас в таблице.

Пример карточки, с задачей в общем виде, выводится на экран с помощью проектора.

После выполнения задания правильность каждого варианта проверяется с помощью проектора.

Как построить диаграмму по таблице в Excel?

Создаем таблицу с данными.
Выбираем диапазон значений A1:B5, который необходимо представить в виде диаграммы. На вкладке «Вставка» выберите тип диаграммы.
Нажмите «Гистограмма» (например, она может быть другого типа). Выберите из предложенных вариантов гистограммы.
После выбора определенного типа гистограммы мы автоматически получаем результат.
Этот вариант нам не совсем подходит — будем вносить изменения. Дважды щелкните по названию гистограммы — введите «Общие суммы».
Давайте создадим метку для вертикальной оси. Вкладка «Макет» — «Подписи» — «Имена осей». Выберите для него вертикальную ось и тип заголовка.
Введите сумму».
Уточняем суммы, подписывая столбцы индикаторами. На вкладке «Макет» выберите «Метки данных» и их расположение.
Удалите легенду (запись справа). Для нашего примера это не нужно, т.к мало данных. Выберите его и нажмите клавишу DELETE.
Давайте изменим цвет и стиль.

Выберем другой стиль диаграммы («Конструктор» — вкладка «Стили диаграмм»).

Способ 1: Выбор таблицы для диаграммы

Этот метод показывает, как создать диаграмму в Excel, взяв за основу готовую таблицу и выделив нужные ячейки, которые должны попасть в саму диаграмму. Его можно назвать самым простым, так как пользователю не нужно вводить каждое число вручную и заполнять данные для того, чтобы график отобразил их на листе. Достаточно следовать следующей инструкции, чтобы справиться с поставленной задачей.

откройте нужную таблицу и выберите ее, зажав левую кнопку мыши и перетащив для завершения.
Вы должны увидеть, что все ячейки выделены серым цветом, а это значит, что вы можете перейти на вкладку «Вставка».
Там нас интересует блок «Диаграммы», где можно выбрать одну из диаграмм или перейти в окно с рекомендованными.
откройте вкладку «Все графики» и найдите подходящий вам среди типов
.
Представления выбранного типа карты отображаются справа, а при наведении курсора появляется увеличенная диаграмма. Дважды щелкните его, чтобы добавить в таблицу.
Предыдущие шаги позволили вставить диаграмму в Excel, после чего ее можно перемещать по листу или изменять размер.
Дважды щелкните имя графика, чтобы изменить его, так как значение по умолчанию не всегда подходит.
Не забывайте, что дополнительные параметры появляются после щелчка правой кнопкой мыши на графике. Таким образом, вы можете изменить шрифт, добавить данные или вырезать объект из листа
.
Для некоторых типов диаграмм можно изменить стили, которые появятся на вкладке «Конструктор» сразу после добавления объекта в таблицу.

Как видите, создать схему по таблице несложно, предварительно выделив ее на листе

При этом важно, чтобы все значения были указаны правильно и чтобы выбранный тип диаграммы отображался корректно. В остальном сложностей при строительстве возникнуть не должно

Способ 2: Ручной ввод данных

Преимущество такого вида построения диаграмм в Excel в том, что благодаря проделанным действиям вы поймете, как можно в любой момент расширить диаграмму или перенести на нее совсем другую таблицу. Суть метода заключается в том, что сначала создается произвольный график, а затем в него заносятся необходимые значения. Такой подход будет полезен, когда вам уже нужно нарисовать график на листе, а таблица со временем будет расширяться или даже менять свой формат.

Выделите на листе пустую ячейку, перейдите на вкладку «Вставка» и откройте окно со всеми диаграммами.
В нем найдите подходящее, как показано в предыдущем способе, вставьте его на лист и щелкните правой кнопкой мыши в любом месте текущего значения.
В появившемся контекстном меню выберите «Выбрать данные».
Установите диапазон данных для диаграммы, указав нужную таблицу. Вы можете вручную заполнить формулу ячейками или щелкнуть значок стрелки, чтобы выбрать значения из листа
.
В блоках «Элементы объяснения (строки)» и «Метки горизонтальной оси (категории)» вы решаете, какие столбцы данных должны отображаться и как они должны быть помечены

Используя кнопки, вы можете изменить содержимое, добавив или удалив строки и категории.
Обратите внимание, что пока окно «Выбор источника данных» активно, захваченные значения в таблице выделяются на листе пунктирной линией, что позволяет не потеряться.
Закончив редактирование, вы увидите готовую диаграмму, которую можно изменить точно так же, как это делалось ранее.

Вам просто нужно понять, как сделать диаграмму в Excel по таблице проще или удобнее в вашем конкретном случае. Два представленных здесь метода подходят для самых разных ситуаций и в любом случае будут полезны, если вы часто взаимодействуете с диаграммами при создании электронных таблиц. Следуйте приведенным инструкциям, и все обязательно будет хорошо!

Основные элементы графика в Excel

Excel предоставляет широкие возможности для создания различных типов графиков, которые позволяют наглядно визуализировать данные

При работе с графиками в Excel важно знать основные элементы, которые помогут вам настроить график по вашим требованиям

Вот основные элементы, которые вы обязательно найдете при работе с графиками в Excel:

Заголовок графика: отражает тему или название данных, которые вы представляете на графике. Заголовок графика помогает ориентироваться в данных и визуально подчеркивает основную идею графика.
Оси графика: это вертикальная и горизонтальная линии, которые делают график ориентируемым и помогают понять, какие значения представлены на графике. Оси графика основываются на данный, которые вы вводите в таблицу в Excel.
Легенда графика: показывает значения, представленные на графике, а также отображает цвет и форму, которые соответствуют каждому значению. Легенда графика помогает разобраться в представленных данных и сравнить значения между собой.
Метки данных: это числа или текст, которые указывают конкретные значения на графике. Метки данных обычно помещаются рядом с точками, столбцами или линиями на графике и помогают прочитать значения на основе визуализации.
Сетка графика: это горизонтальные и вертикальные линии, которые помогают читателю на графике определить значения и сделать более точные сравнения. Сетка графика может быть полезной особенно при анализе значений, которые близки по величине.

Помимо основных элементов графика, в Excel также есть множество настроек, которые позволяют настроить внешний вид и стиль графика. Это включает в себя выбор цветов, типов линий, размеров и многие другие параметры, которые помогут вам создать график по вашему вкусу.

Теперь, когда вы знакомы с основными элементами графика в Excel, вы можете использовать эти знания для создания удивительных графиков и улучшения визуализации ваших данных.

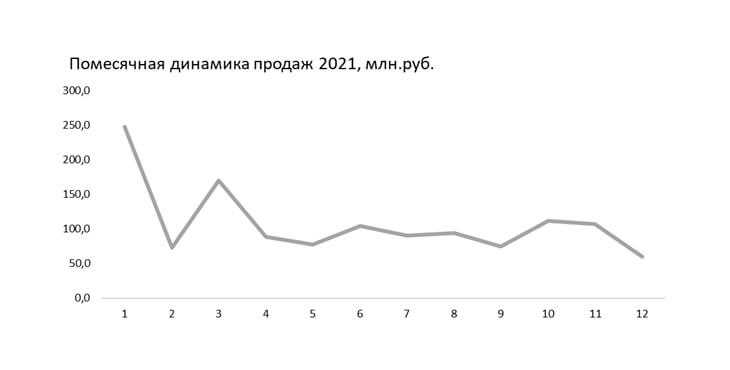

Элементарный график изменения

График необходим, если от человека требуется продемонстрировать, насколько определенный показатель изменился за конкретный период времени. И обычного графика для выполнения этой задачи вполне достаточно, а вот различные вычурные диаграммы на деле могут только сделать информацию менее читаемой.

Предположим, у нас есть таблица, которая предоставляет информацию о чистой прибыли компании за последние пять лет.

Затем отправьтесь к вкладке «Вставка», где у вас есть возможность осуществить выбор типа графика, который будет подходящим в конкретной ситуации.

Нас интересует тип «График». После нажатия на соответствующую кнопку, появится окошко с настройками внешнего вида будущего графика. Чтобы понять, какой вариант подходит в конкретном случае, вы можете навести указатель мыши на определенный тип, и появится соответствующее приглашение.

После выбора нужного вида диаграммы вам необходимо скопировать таблицу данных связать ее с графиком. Результат будет следующим.

В нашем случае на диаграмме представлено две линии. Первая имеет красный цвет. Вторая — синий. Последняя нам не нужна, поэтому мы можем удалить ее, выбрав ее и нажав кнопку «Удалить». Поскольку мы имеем лишь одну линию, легенда (блок с названиями отдельных линий графика) также может быть удалена. Но маркеры лучше назвать. Найдите панель «Работа с диаграммами» и блок «Подписи данных» на вкладке «Макет». Здесь вы должны определить положение чисел.

Оси рекомендуется называть, чтобы обеспечить большую удобочитаемости графика. На вкладке «Макет» найдите меню «Названия осей» и задайте имя для вертикальной или горизонтальной осей соответственно.

Но вы можете смело обходиться без заголовка. Чтобы удалить его, вам нужно переместить его в область графика, которая невидима для постороннего глаза (над ним). Если вам все еще нужно название диаграммы, вы можете получить доступ ко всем необходимым настройкам через меню «Название диаграммы» на той же вкладке. Вы также можете найти его на вкладке «Макет».

Вместо порядкового номера отчетного года достаточно оставить только сам год. Выберите требуемые значения и щелкните по ним правой кнопкой мышки. Затем кликните по пункту «Выбор данных» — «Изменить подпись горизонтальной оси». Далее вам следует задать диапазон. В случае с нами, это первая колонка таблицы, являющейся источником информации. Результат такой.

Но вообще, можно все оставить, этот график вполне рабочий. Но если есть необходимость сделать привлекательный дизайн графика, то к вашим услугам — Вкладка «Конструктор», которая позволяет указать фоновый цвет графика, его шрифт, а также разместить его на другом листе.

Элементы диаграммы

Временная шкала — расположена по горизонтали, на ней отмечаются дата начала и конца проекта. Деления на шкале определяются продолжительностью проекта, они могут быть заданы в часах, днях, неделях и месяцах.
Задачи — каждый столбец является отдельной задачей, которую требуется выполнить. Задачи бывают двух типов — параллельные и последовательные. Параллельные команда может выполнять вместе с другими, тогда как последовательные — только после завершения предыдущих связанных задач.
Продолжительность — представлена в виде цветной полосы, находящейся напротив конкретной задачи и ограниченной датой ее начала и конца.
Ответственный — ответственный сотрудник по задаче. Конкретно в Excel реализовать этот элемент трудно, но большинство таск-менеджеров и сервисов для управления проектами, позволяющиx создавать диаграмму Ганта, имеют данную возможность.
Вехи — цветная полоса, объединяющая несколько задач вместе и указывающая на конкретный этап или контрольные даты. Разделяет проект на несколько частей, помогает отследить прогресс.
Зависимости — указывает на связи между задачами, которые обычно представлены в виде стрелочек. Отобразить в Excel такое не получится, поэтому если для вашего проекта визуализация связей критична, используйте специальные программы и онлайн сервисы. Связи бывают трех типов: start-to-start, finish-to-finish, finish-to-start. Задачи start-to-start нельзя выполнять, пока не начнется предыдущая задача. Задачи finish-to-finish не могут быть завершены, пока не закончена связанная задача, а задачи finish-to-start нельзя начать, пока не выполнена предыдущая.

***

Настройка внешнего вида графика Excel

После того, как график будет создан, необходимо уделить отдельное внимание его настройке

Важно, чтобы его внешний вид был привлекательным. Принципы настройки одинаковые, независимо от используемой версии программы. Принципы настройки одинаковые, независимо от используемой версии программы

Принципы настройки одинаковые, независимо от используемой версии программы.

Важно понимать, что любая диаграмма – по сути своей сложный объект. Поэтому в его состав входит множество более мелких частей. Каждая из них может настраиваться путем вызова контекстного меню

Каждая из них может настраиваться путем вызова контекстного меню.

Здесь нужно отличать настройку общих параметров графика и конкретных объектов. Так, для настройки его базовых характеристик, необходимо нажать на фон диаграммы. После этого программа покажет мини-панель, где можно управлять основными общими параметрами, а также разные пункты меню, где можно настраивать их более гибко.

Чтобы задать фон диаграммы, нужно выбрать пункт «Формат области диаграммы». Если регулируются свойства конкретных объектов, то количество пунктов меню значительно уменьшится. Например, чтобы отредактировать легенду, достаточно просто вызвать контекстное меню и кликнуть там по пункту, который всегда начинается со слова «Формат». Обычно его можно найти в самом низу контекстного меню.

Подпишитесь на еженедельные уроки

БОНУС: подпишитесь сейчас, чтобы загрузить нашу электронную книгу Top Tutorials!

Ссылка на наши 15 лучших учебных пособий была отправлена вам, проверьте свою электронную почту, чтобы загрузить ее!

(Если вы не видите электронное письмо, проверьте папку «Спам» или «Промоакции» и обязательно добавьте нас в список контактов, чтобы получать наши электронные письма в будущем.)

Создание диаграмм и графиков — один из лучших способов визуализировать данные в ясной и понятной форме. (Чтобы узнать больше, ознакомьтесь с этим руководством по созданию лучших диаграмм.) Однако неудивительно, что некоторых людей немного пугает перспектива копаться в Microsoft Excel. (Правда, я обожаю Excel, но я работаю в отделе маркетинговых операций, так что это в значительной степени требование, чтобы мне нравился этот инструмент).

Я решил поделиться полезным видеоруководством, а также несколькими пошаговыми инструкциями для всех, кто съеживается при мысли о преобразовании электронной таблицы, полной данных, в диаграмму, которая на самом деле, знаете ли, означает что-то.

Вот простые шаги, необходимые для построения диаграммы или графика в Excel.

Имейте в виду, что существует множество разных версий Excel, поэтому то, что вы видите на видео выше, может не всегда точно совпадать с тем, что вы увидите в своей версии. В видео я использовал Excel 2021 версии 16.49 для Max OS X.

Чтобы получать самые последние инструкции, я рекомендую вам следовать приведенным ниже письменным инструкциям (или загружать их в формате PDF). Большинство кнопок и функций, которые вы увидите и прочитаете, очень похожи во всех версиях Excel.

Как построить простой график

Для начала нужно создать какую-нибудь таблицу. Для примера будем исследовать зависимость затрат в разные дни отпуска.

Дальше нужно выполнить следующие действия.

Выделите всю таблицу целиком (включая шапку).

Перейдите на вкладку «Вставка». Кликните на иконку «Графики» в разделе «Диаграммы». Выберите тип «Линия».

В результате этого на листе появится простой график.

Благодаря этому графику мы можем увидеть, в какие дни были самые высокие затраты, а когда, наоборот, – минимальные. Кроме этого, по оси Y мы видим конкретные цифры. Диапазон проставляется автоматически, в зависимости от данных в таблице.

Пошаговый процесс создания диаграммы

Создание графика происходит после подготовки исходной таблицы.

С простым содержимым

Выделить всю таблицу.
В главном меню книги перейти в раздел «Вставка», кликнуть по пункту «График» – в выпадающем меню будет показано 6 рисунков.
Если клацнуть по тому или иному виду, на листе сразу появится результат.
На рисунке будет 2 линии (кривая и прямая). Прямая не несет никакой смысловой нагрузки, поэтому ее следует удалить, выделив кликом левой кнопки мышки и нажав «Del».

Поскольку есть только одна кривая, справа стоит удалить легенду «прибыль, руб.». Выделить ее кликом мышки и нажать «Del».
Перейти в раздел «Макет», где с помощью опции «Подписи данных» определить расположение цифр.
Подписать оси с помощью одноименной опции.
Использование дополнительных параметров опции «Название диаграммы» поможет переместить или вовсе удалить заголовок, изменить его стиль, добавить заливку, градиент или тень и т.д.
Чтобы на горизонтальной оси вместо порядковых чисел были года 2015-2019, выделить числа кликом, вызвать контекстное меню правой кнопкой мышки и «Выбрать данные». Изменить подписи, указав диапазон годов.

Если нужно перенести созданный рисунок на другой лист книги, следует перейти на вкладку «Конструктор», где на верхней панели справа есть опция «Переместить…». В новом окне клацнуть по пункту «На отдельном листе» и подтвердить действие нажатием на «Ок».

С несколькими кривыми

Выделить всю таблицу – «Вставка» – «График» – выбор желаемого варианта рисунка.
Удалить нижнюю прямую, но оставить легенду справа, иначе ничего не будет понятно. Добавить заголовок, подписи данных, названия осей, придать рисунку другой стиль по желанию.

С последующим добавлением дополнительной оси

Построить график по данным таблицы.
Выделить ось, для которой будет добавлена еще одна. Клацнуть по ней правой кнопкой мышки, из контекстного меню выбрать «Формат ряда данных». В новом открывшемся окне во вкладке «Параметры ряда» отметить пункт «По вспомогательной оси».
После закрытия настроек появится на рисунке вторая ось, которая автоматически подстроится под значения кривой.

Также существует другой способ добавления оси – через изменение типа диаграммы:

Выделить кликом ось. Из выпадающего меню выбрать пункт «Изменить тип диаграммы для ряда».
Щелкнуть по одному из видов из множества диаграмм – «Ок».
На рисунке появится дополнительная ось для другого типа измерений.

С функцией

Составить таблицу с исходными данными. Первая ячейка столбца X – это 1, вторая – содержимое первой ячейки + 0,3. Формула имеет следующий вид: =A2+0,3. При помощи маркера заполнения протянуть вычисление вниз.
В столбце Y прописать формулу для расчета: =A2*(КОРЕНЬ(A2)-2). Протянуть ее вниз до B
Выделить стороннюю ячейку, щелкнув по ней мышкой. Далее перейти по пути «Вставка» – «График» – выбор рисунка.
Кликнуть по пустому месту в окне диаграммы правой кнопкой мышки и выбрать данные.
Выделить диапазон данных. Нажать «Добавить». Откроется окно с изменением ряда.
Задать название ряда – функция, значения X и Y – первый и второй столбец соответственно. Нажать «Ок».
В пустой области диаграммы отобразится результат.
На оси X вместо значений из таблицы стоят порядковые числа. Чтобы отредактировать их, нужно кликнуть по числам правой кнопкой мышки и выбрать данные.
Для изменения подписи горизонтальной оси клацнуть по соответствующей кнопке и выделить диапазон с нужными значениями в таблице. График преобразится.

С наложением нескольких функций

В первую ячейку столбца Z вписать формулу =A2*(КОРЕНЬ(A2)-4). Размножить ее по остальным ячейкам.
Выделить числа из столбца Z, скопировать их (Ctrl+C) и вставить (Ctrl+V) на область диаграммы. Некорректное название ряда и отображение цифр на оси редактируются посредством опции «Выбрать данные».

С зависимостью между данными

Есть условие: A=f(E); B=f(E); C=f(E); D=f(E). Необходимо построить диаграмму стандартным способом.

В пункте выбора источника данных следует добавить элементы легенды:

Первый ряд: название – A, значения X – числа из столбца A, значения Y – числа из столбца E.
Второй ряд: название – B, значения X – числа из столбца B, значения Y – числа из столбца E.
Третий ряд: название – C, значения X – числа из столбца C, значения Y – числа из столбца E.

Построение графика функции

Все мы помним со школьных времен о том, что такое функция. На уроках алгебры очень популярным заданием было построение графика функции. Excel дает возможность всего в два шага автоматически это сделать. Сначала создается диапазон с данными, а потом осуществляется непосредственное построение диаграммы.

Предположим, наша функция такая: y=x(√x – 2). Шаг – 0,3.

Наш первый шаг – составление таблицы функции, состоящей из двух колонок. Первый – X. Чтобы его заполнить, необходимо написать 1 в первой ячейке и 1,3 во второй. Можно воспользоваться формулой =предыдущая ячейка + 0,3. После этого нужно взяться левой кнопкой мыши за правый нижний угол ячейки (он в форме квадратика, называемого маркером автозаполнения), после чего он тянется вниз на необходимое количество ячеек.

Столбец Y в нашем примере будет использоваться для расчета функции. Для этого необходимо в первую ячейку ввести формулу =A2*(КОРЕНЬ(A2)-2) и нажать на клавишу «Enter». Значение рассчитывается автоматически. Далее формула размножается по всему столбцу аналогичным предыдущему способом.

Все, теперь таблица с базовой информацией готова.

После этого нам следует понять, на каком листе вставлять диаграмму. Это делается как на новом, так и на существующем листе. В первом случае необходимо его создать. Если диаграмма вставляется на этот же лист, то достаточно выделить необходимую ячейку. Далее воспользуемся пунктами «Вставка» – «Диаграмма» – «Точечная». Появляется перечень разных видов диаграммы. У нас есть возможность осуществить выбор самой подходящей конкретно нам.

Далее выделяем первую колонку и кликаем «Добавить». После этого всплывет окно, в котором нужно с помощью функции задать имя ряда. В поле «Значения X» указывается информация из первого столбца. Соответственно, в поле «Значения Y» записывается диапазон второго столбца.

Как видим, ось X не содержит значений, в то время как они есть на вертикальной. Поэтому надо сделать правильные подписи осям. Просто делается правый клик по оси X, после чего кликаем на «Выбрать данные», после чего кликаем по пункту «Изменить подписи горизонтальной оси». После этого выделяем требуемый диапазон (простыми словами, таблицу, в которой содержатся нужные нам данные), и затем график обретает правильный вид.
