Неисправность: засорилась система вентиляции картера двигателя
Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.
Признаки неисправности: засорилась система вентиляции картера двигателя
Выгоняет моторное масло из двигателя под сальники и прокладки
Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.
Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)
По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.
Повышение расхода моторного масла
Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.
Замасливание электродов свечей зажигания
По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.
Причины неисправности: засорилась система вентиляции картера двигателя автомобиля
Большой пробег автомобиля
Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.
Применение некачественных масел
Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.
Износ поршневой группы двигателя
Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.
Что делать если имеются признаки засорения системы вентиляции картера двигателя?
Сменить моторное масло на соответствующее и качественное.
Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.
Примечания и дополнения
На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.
Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.
Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).
Пример: устройство системы вентиляции картера двигателя автомобиля.
1. Картер двигателя.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.
Источник
Что такое клапан PCV
Теоретически без этого клапана система принудительной вентиляции не может работать корректно априори. Ведь именно клапан PCV дозирует подачу картерных газов в самый важный участок — пространство за дроссельной заслонкой, прямо перед камерой сгорания.
Клапан PCV — это вовсе не обратный клапан, как думают многие. Да, он не продувается в обратном направлении, но и не имеет просто двух положений, открыто и закрыто. Все намного сложнее. Внутри клапана PCV расположен плунжер, нагруженный пружиной, усилие которой рассчитано в зависимости от объема двигателя, а точнее, от разряжения, создаваемого в коллекторе.
Устройство клапана PCV
Клапан имеет четыре рабочих положения:
- Двигатель заглушен. Клапан полностью закрыт, газы не поступают в коллектор, сейчас им там делать нечего.
- Двигатель работает на холостых оборотах. В этом режиме в коллекторе разряжение самое высокое, клапан полностью открыт (100%), чтобы обеспечивать подачу газов (по сути, воздуха) в задроссельное пространство. Причем количество газов строго регламентировано и четко контролируется ЭБУ, а ЭБУ уже управляет регулятором холостого хода в зависимости от количества поданного воздуха и ряда других факторов.
- Двигатель работает в нормальном режиме средних оборотов и средней нагрузки. Клапан PCV открыт примерно на 50%. Поток картерных газов средний, они эффективно сгорают в цилиндрах.
- Режим максимальных нагрузок и высоких оборотов. Клапан PCV открыт на 20-25%, сжигается максимальное количество картерных газов, тем самым давление в картере не опасно для сальников и прокладок, поскольку полностью контролируется благодаря разряжению в коллекторе.
Алгоритм работы клапана вентиляции картерных газов

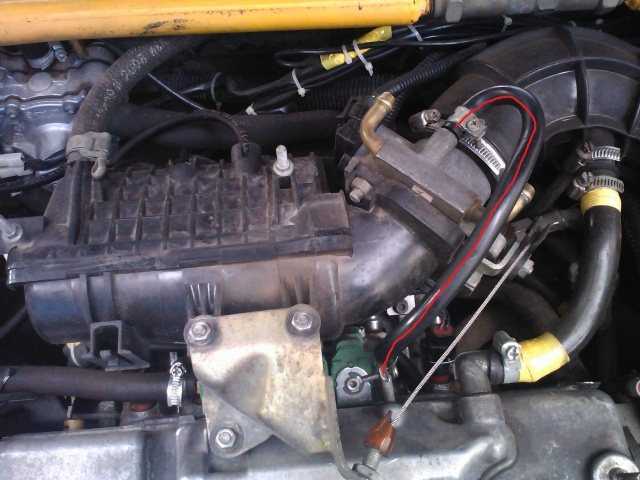

На Лада Веста система вентиляции устроена таким образом, что по факту всегда работает так, как нормальная система работает в четвертом режиме. Поток газов ограничивается только 1,7-миллиметровым жиклером, встроенным в задроссельный патрубок. В теории расчет был на то, что система будет работать как двухконтурная.
Так реализована схема вентиляции на 8 и на 16-клапанных моторах ВАЗ
Первый контур отрабатывает в зоне оборотов от холостых до 1500 об/мин. Здесь задействован патрубок за дросселем и тот самый 1,7-мм жиклер. Второй контур подключается к вентиляции уже при высоких оборотах, а газы начинают поступать во впускной коллектор до дросселя по шлангу диаметром 18 мм.
Устройство и принцип работы
Системы вентиляции картера для разных типов ДВС имеют несколько разное устройство, но все они обязательно состоят из нескольких основных деталей и узлов таких, как:
- воздушные патрубки;
- клапан вентиляции, назначение которого заключается в интенсивности отсасывания газов в зависимости от силы разряжения во впускном коллекторе;
- маслоотделитель.
Причем, вне зависимости от типа двигателя, принудительная вентиляция устроена так, что ее схема имеет две части:
Первая – отбирает газы из-под клапанной крышки, вторая – отводит нежелательный выхлоп непосредственно из картера.
Принцип работы системы отвода картерных газов у карбюраторного, инжекторного и дизельного двигателя также может существенно отличаться, но при этом весь процесс можно описать следующей последовательностью:
- Забор выхлопных газов из картера двигателя;
- Очистка этих побочных газов в маслоотделителе от паров масла и других механических продуктов сгорания;
- Передача уже очищенного газа по воздушным патрубкам в структуру впускного коллектора;
- Смешивание картерных газов с подготовленной горючей смесью и сгорание ее в рабочих цилиндрах.
Из-за возможности попадания определенного объема газа в постоянный круговорот от п. 1 до п. 4 и использования части выхлопных газов технологически для подготовки топливной смеси – отбор выхлопных газов из картера двигателя еще называют системой рециркуляции отработанных газов.
Принцип действия
Когда смесь топлива и воздуха сгорает в камере при очень высоких температурах, выделяется азот. Вместе с кислородом он может образовывать опасные вещества, которые губительным образом влияют на экологию. Это оксиды азота. При определенном условии в камере сгорания мотора температура горения больше стандартной, из-за чего объем выбросов оксидов азота значительно увеличивается.
Большая часть пытается прорваться в нижнюю часть блока двигателя. Для того чтобы давление не вырастало до критического уровня, его нужно стравливать. До тех пор, пока на моторах не была внедрена система рециркуляции, газы, как уже было замечено, выводились через сапун в картере двигателя. Давайте рассмотрим, как работает клапан картерных газов. Принцип работы очень простой. Он основан на эффекте разряжения во впускном коллекторе. За счет этого, посредством вакуумного преобразователя, вал клапана двигается, тем самым открывая устройство. В современных автомобилях применяются два типа устройств. Это механические и электронные системы. В свою очередь, электронные делятся еще на два типа – дискретные и линейные.
В корпусе вакуумной диафрагмы на блоке цилиндров имеется вакуумный патрубок. Он присоединяется к карбюратору либо к дроссельному углу. В зависимости от того, какое разряжение возникает во впускном коллекторе, шторка диафрагмы в процессе открытия давит на рычаг бесступенчатого переключения. В результате генерируется специальный сигнал для открытия мембраны электронного клапана. Когда уровень сигнала растет, диафрагма начинает двигаться вверх, преодолевая силу пружины и двигая плунжер. За счет этого в клапане получатся отверстие. Газы могут попасть во впускной коллектор. Если мотор работает на холостых оборотах или же когда уровень разряжения в коллекторе небольшой, то плунжер закрывается. Газы в коллектор поступать не будут.
Симптомы неисправности
В случае выхода из строя ВКГ наблюдается минимальное, но ощутимое
снижение уровня масла. Расход составит примерно 0,1-0,5 л на 1 000 км. На
изоляторах свечей зажигания будут видны остатки сгоревшего масла в виде частиц сажи
или «ржавчины», а в камере сгорания — осадок. Эти симптомы ошибочно
диагностируются как проблемы с клапанами или даже с поршневыми кольцами, хотя
на самом деле это не так.
При медленном движении в пробке или в холодную погоду, масляный туман
оседает в виде жидкой суспензии внутри впускного коллектора и вызывает проблемы
с запуском. Это происходит потому, что смазка заливает все вокруг, включая
свечи, клапаны и камеру сгорания, тем самым препятствуя образованию смеси или
ее воспламенению. Если двигатель все же удается завести — появляется сизый дым,
который обычно приписывают изношенным уплотнениям стержней клапанов. Но на
самом деле это происходит из-за проблем с системой вентиляции картера.

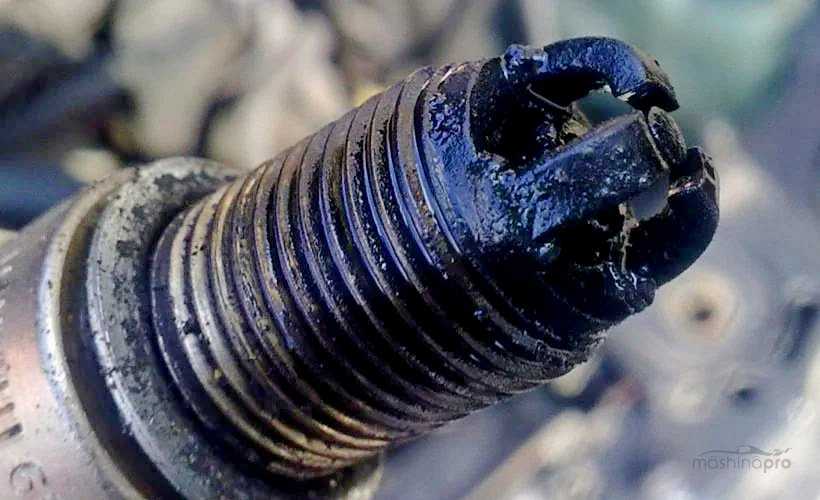

Черная свеча зажигания
Свеча с черным нагаром
Одной из потенциальных причин засорения дроссельной заслонки, клапана
холостого хода, воздушного фильтра и магистралей (включая шланги и впускной
коллектор), утечки масла и сжатия масляных прокладок и уплотнений (в основном
снаружи) может быть неисправность клапана PCV. Когда вентиляционные отверстия
блокируются, в картере двигателя возникает слишком высокое давление, что
приводит к смешиванию отработавших газов с маслом и последующему поиску
альтернативных мест для выхода.
В самом начале, когда система рециркуляции, связанная с КВКГ, засоряется
(обычно забивается сам клапан, реже маслоотделители, шланги и патрубки),
вентиляция не работает должным образом. Масляные пары плюс газы поступают во
впускной коллектор. Ранний признак этого явления — быстрое накопление грязи на
дроссельной заслонке со стороны впуска.
Некоторые автомобили забирают свежий воздух непосредственно из
фильтра. Если есть проблемы с системой ВКГ, то масло начнет заполнять его
корпус, а иногда из-за высокой температуры газов фильтрующий элемент плавится.
Результат — отказ системы очистки. Но главная проблема — большое давление в
картере. Газ выдавливает прокладки, приводит к утечкам масла. Есть и побочный
негативный эффект. Это нарушение смесеобразования. Смесь будет слишком бедной
или чрезмерно богатой. В результате ухудшится динамика мотора.
avtoexperts.ru
Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичной работы, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.
В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation). Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании. В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.
Что такое «картерные газы»?
Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя. Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.
Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими.
Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.
Конструкция системы
Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера. В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.
Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:
• Воздушные патрубки для отвода газов из картера;
• Клапан вентиляции, отвечающий за урегулирование величины давления газов;
• Маслоотделитель, отсекающий масляные пары при выходе газов из поддона двигателя.
Клапан открывается при появлении избыточного давления и при разряжении закрывается, то есть принцип его работы основан на разности давлений за и перед ним.
Отделение частиц масла осуществляется при прохождении газов через систему лабиринтов, завихрений и сеток в маслоотделителях. Затем отделившееся масло стекает обратно в поддон двигателя. Это позволяет не только экономить масло, но и защищать детали двигателя от нагара. При этом маслоотделители могут размещаться внутри крышки клапанов, быть встроенными в мотор или выполненные как отдельный узел.
Принцип работы
Система работает следующим образом. Патрубок вентиляции связан с впускным коллектором, где сразу после запуска двигателя создается разряжение, благодаря которому картерные газы «вытягиваются» из поддона и проходя через маслоотделитель попадают во впуск, где, смешиваясь с поступающим воздухом попадают в камеру сгорания и догорают.
Достоинства системы вентиляции
Применение вентиляции картера позволяет сократить процент вредных выбросов в атмосферу, снизить угар моторного масла, поддерживать стабильные обороты двигателя при прогреве, так как заборный воздух смешиваясь с картерными газами нагревается, что в целом благоприятно воздействует на работу силовой установки.
Недостатки
Несмотря на наличие маслоотделителя воздуховоды и элементы впуска загрязняются от прохождения картерных газов, вызывая частые отказы приборов при работе. Так на бензиновых моделях авто покрываются налетом узел дроссельной заслонки и регулятор холостого хода, так как они имеют специальные каналы, выполняющие вытяжную функцию. Подобное может наблюдаться и на карбюраторных моделях, например, с карбюратором «Солекс», оснащенным штуцером для вентиляции картера.
Узел дроссельной заслонки и вытяжной клапан газов на карбюраторах являются так называемой малой ветвью и задействуются тогда, когда разрежение в воздушном фильтре недостаточное.
Признаки неисправности PCV
• Появление следов масла в воздушном фильтре;
• Запотевание сальников и стыка крышки клапанов двигателя;
• Дым из выхлопа по причине попадания частиц масла с газами в камеру сгорания;
• Следы масла вокруг крышки заливной горловины и на крышке клапанов.
Устройство и принцип работы
Как было сказано в самом начале, система вентиляции отводит картерные газы ваз 2114 обратно в двигатель, препятствуя попаданию несгоревшей топливной смеси масла в атмосферу. Она включает в себя пару патрубков, по которым и производится отвод газов, и фильтр, задерживающий твердые частички и сгустки.

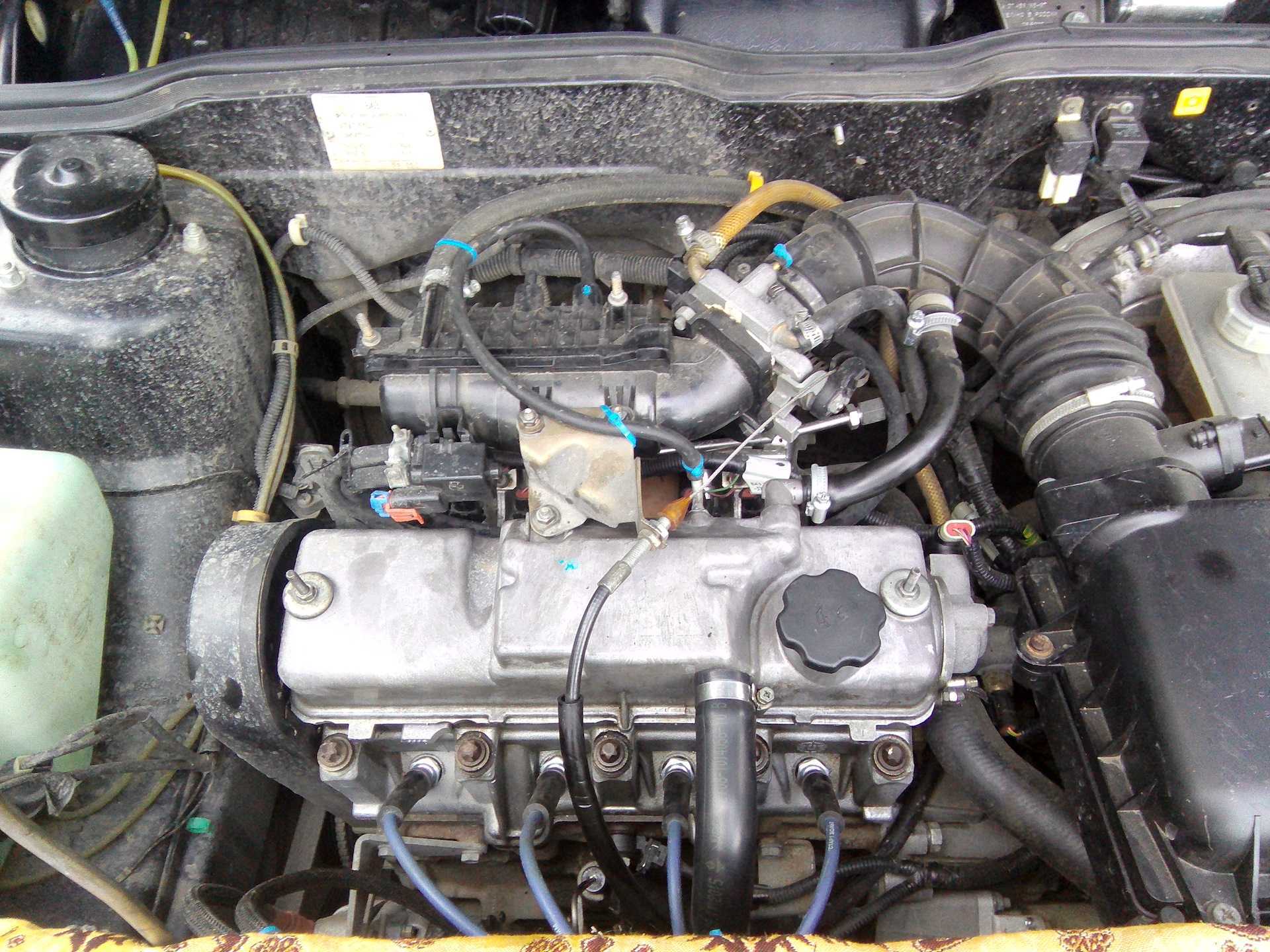

Принцип работы системы вентиляции картера ваз 2114
Функционирует вся система следующим образом:
- поступающая в двигатель топливная смесь сгорает и образует отработанные газы, большая часть из которых отводится из мотора в выхлопную магистраль;
- небольшая часть газов просачивается через поршневые кольца и попадает внутрь нижнего патрубка вентиляционной системы;
- из нижнего патрубка газы поступают в фильтр (выполненный в виде многослойной сетки), после чего, уже очищенные, попадают обратно в мотор, где и происходит их догорание.
Зачем нужна чистка, ее периодичность
При забитой вентиляционной системе внутри двигателя осаживается эмульсия, содержащая сажу и остатки масла, в результате чего создается избыточное давление, приводящее к повреждению уплотнителей. Это приводит к потере герметизации и протечкам масла, что можно увидеть при внешнем осмотре блока двигателя. Картерные газы – это газы из моторных цилиндров, которые не выводятся через выхлопной клапан, а через зазоры поршней и поршневых колец выдавливаются в картер при работе двигателя. Особенно интенсивно этот процесс протекает в изношенных двигателях с большими пробегами. Для ВАЗ 2101-2107 – это пробеги 80-100 тыс. км.
Если очистка вентиляции картера не проводится вовремя, это скажется на работе системы подачи топлива. В карбюраторных двигателях загрязняется воздушный фильтр и сам карбюратор, в инжекторных – дроссельный узел, подводящий патрубок и датчики. Все это приводит к снижению мощности, проблемам с работой, в отдельных случаях полной остановке мотора. Чтобы избежать этого, в вентиляционную систему вводятся дополнительные элементы, очищающие картерные газы от эмульсий, содержащих масло.
При несвоевременной чистке картерной вентиляционной системы от избыточного давления растрескиваются шланги. Это приводит к тому, что в двигатель засасывается лишний воздух. Карбюраторные моторы не так чувствительны к этой проблеме, а в инжекторных системах резко ухудшается качество смеси, стабильность работы двигателя нарушается и его мощность снижается.

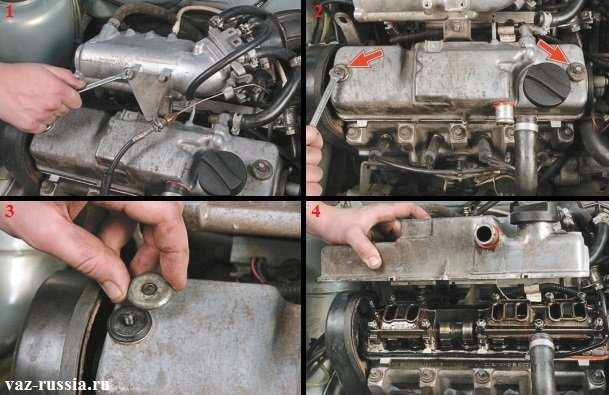

Лучший вариант, если чистка вентиляции картера на ВАЗ классика делается непосредственно перед заменой масла. Такая периодичность позволяет содержать систему в порядке, вовремя менять потрескавшиеся шланги, продлить срок работы двигателя, снизить потребление топлива без потери мощности.
Ремонт
В автомобилях прошлых поколений заводы-изготовители предусматривали
средство защиты от избыточного давления в виде сапуна. Эта система рециркуляции
рассчитана на долгую непрерывную работу
Для обеспечения эффективности важно
было регулярно проверять и очищать ее от остатков масла. В этом и состояло все
техническое обслуживание

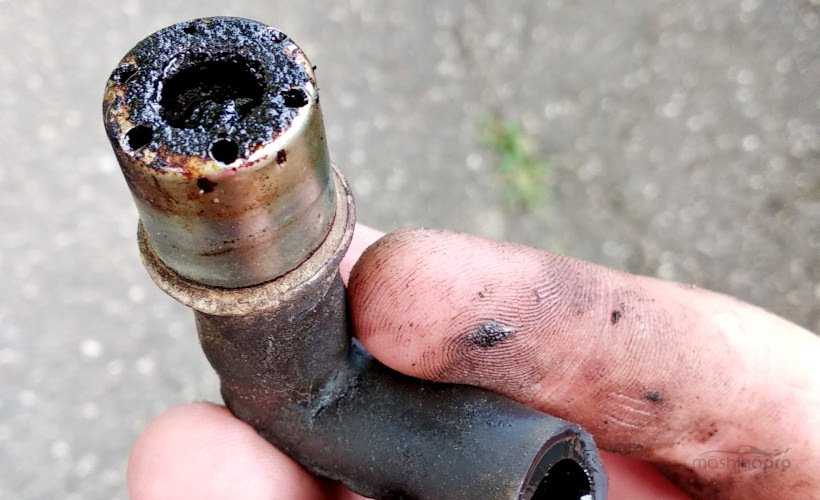

Забитый клапан PCV
Засоренный клапан ВКГ
Сейчас сапунов практически нет. Периодическая проверка систем ВКГ
современных машин необходима. При возникновении каких-либо проблем следует
очистить все компоненты, которые остаются съемными. Их легко промыть бензином,
высушить и поставить на место. Во многих моделях авто клапан картера можно
починить. Его надо разобрать, устранить заклинивание. Для этого достаточно
убрать следы масляных отложений. При выявлении механических повреждений КВКГ
стоит поменять на новый.
Резиновая перчатка для проверки вентиляции
Это простой подручный способ проверки. При заглушенном двигателе извлекается щуп контроля уровня масла. Перчатка или шарик закрепляется с помощью изоленты на патрубке над отверстием. Силовой агрегат запускается на холостом ходу. О состоянии вентиляции можно судить по ряду признаков:
- Если во время работы ДВС на холостых оборотах объем резины слегка увеличился и удерживает форму, значит система исправна.
- Если в течение 3-5 минут наблюдается чрезмерное надутие или отсутствие увеличения объема – это указывает на сильное засорение или слабую работу вентиляции.
- Если перчатка при наличии заглушек не надувается, потребуется разборка вентиляции для осмотра каждого элемента по отдельности.
Для проверки работоспособности клапана при запущенном моторе нужно сильно зажать трубку. На исправное состояние детали указывает характерный щелчок. Также диагностику можно выполнить с помощью листка бумаги, который парит при незначительном удалении от горловины и прилипает при приближении к отверстию.
Способы проверки картерных газов
Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:
Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.
При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.
Когда ее сильно подкидывает, такое явление означает, что просели кольца.
Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.
Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.
Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.
Проверка при помощи воздушного шарика
Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.
Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.
Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.
Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.
Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.
Картерные газы — как работает система вентиляции с клапаном PCV
Состояние масла, а значит и ресурс мотора, зависят от работы системы вентиляции картерных газов. Двигатели отечественных автомобилей и иномарок, в которых не работает вся система или один из элементов, функционируют в очень тяжелом режиме и нередко выходят из строя. Прочитав статью, вы узнаете, как работает эта система, почему она настолько важна, каким образом проверять и ремонтировать ее.
Вентиляция картерных газов двигателя
При работе двигателя часть газов из камеры сгорания проходит сквозь компрессионные кольца и попадает в картерное пространство. Эти газы состоят из продуктов сгорания топливовоздушной смеси и недогоревшего горючего. Прорываясь в картерное пространство, они увеличивают давление в системе смазки. Это может привести к выдавливанию сальников и сильному падению уровня масла.
Прорвавшиеся в картер газы еще сильней нагревают масло, ведь их температура нередко достигает тысячи градусов. Помимо этого они вступают с маслом в различные химические реакции, ухудшая его характеристики. Во время таких реакций образуются смолистые вещества, различные соли и другие элементы, которые негативно влияют на состояние трущихся деталей двигателя. Поэтому вентиляция картерных газов крайне необходима, ведь она позволяет многократно увеличить ресурс двигателя.
Как работает система вентиляции картерных газов
До 1961 года во всех странах, производящих автомобили, картерные газы уходили в атмосферу. После 1961 года сначала в США, потом и повсеместно, начали использовать дожигание картерных газов.
Для этого их подавали во впускной коллектор, откуда они поступали в камеру сгорания. Такой подход позволил в десятки раз снизить токсичность автомобилей. В такой системе для удаления картерных газов используют эффект Вентури – чем выше скорость поступления воздуха, тем сильней разряжение в системе вентиляции картерных газов. Если не обеспечить приток воздуха в систему, то масло начнет сильно испаряться и окисляться, в результате чего его характеристики резко снизятся. Поэтому на автомобили начали устанавливать клапан, который при сильном снижении давления перекрывает выход картерных газов. Когда давление превышает оптимальное значение, он снова открывается и, картерные газы уходят во впускной коллектор.
Существуют два типа систем вентиляции картерных газов с использованием заборного воздуха:
- система, в которой входящие и выходящие шланги подключены к воздушному патрубку, соединяющему воздушный фильтр и дроссельную заслонку напрямую;
- система, в которой напрямую к воздуховоду подключен только выходящий патрубок, а входящий воздух поступает через клапан, регулирующий давление в картере.
В первой системе баланс между разряжением на выходе и подачей воздуха на входе обеспечивают правильно подобранные сечения трубок и положение дроссельной заслонки. Во второй системе баланс обеспечивает золотник (он же PCV-клапан), который открывается при снижении давления ниже оптимального.
В любой системе вентиляции картерных газов должен быть установлен маслоуловитель. В противном случае капельки масла будут попадать в дроссельную заслонку, затем в камеру сгорания, меняя режим горения топлива. Маслоуловители бывают различных типов. Общая черта в том, что они отделяют капельки масла от картерных газов и возвращают их в двигатель.
Диагностика и ремонт системы вентиляции картерных газов
Все неисправности системы связаны с загрязнением трубок или ослаблением пружины клапана. Для проверки системы сделайте следующее.
Прогрейте двигатель до рабочей температуры, снимите крышку с заливной горловины клапанной крышки. Положите ладонь на заливную горловину и несколько раз нажмите на педаль газа или ручку дроссельной заслонки/регулятора подачи топлива ТНВД, чтобы поднять обороты двигателя до 2-2,5 тысяч в минуту. Если рука ощущает увеличение давления во время набора оборотов, система вентиляции картера неисправна. Если давление не возрастает, но есть подозрение на неправильную работу системы, заглушите двигатель и дайте ему остыть.
После этого снимите клапан PCV. Подуйте в него сначала с одной, затем с другой стороны. Исправный клапан пропускает воздух только в одну сторону. Если клапан пропускает воздух в обе стороны или не пропускает ни в одну, его необходимо заменить. Одновременно с этим желательно снять все трубки системы, промыть их керосином, затем просушить сжатым воздухом. После этого желательно прочистить все металлические патрубки системы. Во время этой работы старайтесь не ронять грязь внутрь двигателя. После прочистки системы желательно заменить масло.
Система впуска воздуха
Плохая фильтрация воздуха (из-за несвоевременной замены фильтра) и негерметичность впускного тракта приводят к попаданию загрязнений в камеру сгорания. Это вызывает серьезный абразивный износ цилиндропоршневой группы — рабочих поверхностей цилиндров, поршней и колец. Из-за этого на стенках цилиндров остаются излишки масла, которые затем сгорают.
Грязь откладывается и в канавках поршневых колец. Там она соединяется с моторным маслом и превращается в абразивную пасту. В итоге подвижные кольца, стираясь, теряют в высоте, а канавки расширяются, что приводит к снижению герметичности цилиндра и повышению угара масла.
