Радиометр (прибор) — Радиометр (от радио. и . метр), 1) прибор для измерения энергии электромагнитного излучения, основанный на его тепловом действии. Применяется для исследования инфракрасного излучения, солнечной радиации и др. (см., например, Актинометр,… … Большая советская энциклопедия

Радиометр — Крукса. Лопасти вращаются под воздействием света. Радиометр общее название ряда приборов, предназначенных для измерения энергетических характеристик того или иного излучения: оптический радиометр ( … Википедия

радиометр — Прибор или установка для измерения ионизирующих излучений, предназначенные для получения измерительной информации об активности радионуклида в источнике или образце, производных от нее величин, о плотности потока и (или) потоке и флюенсе… … Справочник технического переводчика

РАДИОМЕТР — РАДИОМЕТР, прибор для обнаружения и измерения ЭЛЕКТРОМАГНИТНЫХ ИЗЛУЧЕНИЙ, особенно ИНФРАКРАСНОГО ИЗЛУЧЕНИЯ. Радиометр Крукса был изобретен в 1875 г. британским химиком и физиком Уильямом КРУКСОМ. Радиометр состоит из лопастей, надетых на ось и… … Научно-технический энциклопедический словарь

РАДИОМЕТР — прибор, предназначенный для изучения γ полей для геол. целей. В качестве приемников излучения используются газоразрядные счетчики (счетчики Гейгера Мюллера) и сцинтилляторы. См. Радиометр сцинтилляционный. Геологический словарь: в 2 х томах … Геологическая энциклопедия

РАДИОМЕТР — прибор для измерения плотности потока ионизирующего излучения, пересчитанной на величины, характеризующие источник ионизирующего излучения: активность изотопов, активность в радиоактивном источнике, объемные активности жидкостей, аэрозолей и… … Российская энциклопедия по охране труда

радиометр — 8.1 радиометр : Прибор, предназначенный для измерения радиометрических физических величин плотности потока частиц или фотонов, объемной, удельной активности радионуклидов в аэрозолях, газах, жидкостях. Источник … Словарь-справочник терминов нормативно-технической документации

РАДИОМЕТР — (от лат. radius луч, и греч. metron мера). Высотомер, устарелый астрономический аппарат. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. РАДИОМЕТР 1) употреблявшийся прежде астрономами прибор для определения высоты … Словарь иностранных слов русского языка

РАДИОМЕТР — (от лат. radio излучаю и греч. metreo измеряю), 1) прибор для измерения энергии эл. магнитного излучения, основанный на его тепловом действии. Применяется для исследования инфракрасного излучения, солнечной радиации и др. (напр., в актинометре и… … Физическая энциклопедия

Радиометр Крукса — (или вертушка Крукса) четырёхлопастная крыльчатка, уравновешенная на игле внутри стеклянной колбы с небольшим разрежением. При попадании на лопасть светового луча крыльчатка … Википедия

Сферы использования

Если дозиметры часто используются в быту для оценки количества радионуклидов в продуктах питания, обследовании новой недвижимости, земельных участок и строительных площадок, во время путешествий в незнакомые места, то радиометр — прибор, который наиболее востребован в сферах радионуклидной диагностики и радиационной гигиены.

Его используют для оценки радиационной безопасности — обследования различных предметов и поверхностей, одежды и обуви, чтобы не позволить персоналу заразиться, он незаменим в рентгенографических кабинетах, в медицинских учреждениях. Он распространен в области охраны труда, где с его помощью производится оценка условий работы.

Радиометр

Радиометры — устройства для измерения плотности падающего на какую — либо поверхность лучистого потока, применяются в теплометрии и тепло-массометрии для градуировки базовых элементов и приборов для исследования производных характеристик.

Радиометр состоит из скважинного прибора и наземной панели с вычислительным устройством.

Радиометр работает в комплекте с любым трехжильным бронированным каротажным кабелем длиной не более 5000 м и с любой каротажной станцией.

Радиометр ( lichtmuhle — световая мельничка) — прибор для измерения энергии световых лучей путем определения угла отклонения откручивающейся тонкой нити, на которой укреплены легкие крылышки, вращающиеся под действием излучения.

Радиометр содержит два аналогичных друг другу канала.

Радиометр, применяемый при ГТМ-С, аналогичен рассмотренным выше. Он отличается лишь тем, что при исследовании глубоких скважин используется гильза из алюминия, а при работе на малых глубинах — из плексигласа.

Дозы облучения.

Радиометры предназначены для измерения активности радиоактивных веществ, плотности потока ионизирующего излучения, удельной объемной и поверхностной активности. Их измеряют в следующих единицах: беккерель ( Бк) или кюри ( Ки) — для определения активности; частицы / ( м2 — с) или частицы / ( см2 — с) — для определения плотности потоков излучений; Бк / м3 или Ku / см3; Бк / м2 или Ки / см2; Бк / кг или Ku / г — соответственно для измерения объемной поверхностной и массовой активности.

Радиометр — прибор или установка для измерения ионизирующих излучений, предназначенный для получения измерительной информации об активности радионуклида в источнике или образце, производных от нее величин, о плотности потока и ( или) потоке и флюенсе ( переносе) ионизирующих частиц.

Радиометр VT1R ( Visible and Thermal Infrared Radiometer) выполнен па основе оптической системы Ричи-Кретьена и предназначен преимущественно для наблюдения облачного покрова и измерения температуры поверхности моря. Рабочими диапазонами радиометра VTIR являются: 0.5 — 0.7, 6.0 — 7.0, 10.5 — 11.5 и 11.5 — 12.5 мкм. При этом пространственное разрешение в первом ( видимом) диапазоне составляет 0.9 км, а в остальных — 2.7 км. Формирование изображений в пределах полосы обзора шириной 1500 км достигается за счет вращения сканирующего зеркала со скоростью 7.3 об / с. Для приема излучений в видимом диапазоне использованы кремниевые фотодиоды, а в трех инфракрасных диапазонах — фотоэлементы на HgCdTe-структурах.

Радиометры применяются для измерений потоков лучистой энергии нагретых тел.

Радиометр Тисе предназначен для измерения величины радиоактивной загрязненности рук, одежды и других поверхностей а — или р-активными веществами и для сигнализации о превышении этой величины над допустимым уровнем.

Радиометр включает в себя широкополосный приемник и вспомогательные устройства, которые должны отделять принимаемый сигнал от собственных шумов.

Радиометры, работающие в коротковолновой части ММ и СБМ диапазона, имеют некоторые особенности в сравнении с более длинноволновыми радиометрами.

Радиометр представляет собой приемник, используемый для детектирования шумоподобных сигналов, размазанных по относительно большой полосе частот. В этом смысле он отличается от более обычного радиовещательного ( радарного) приемника, который детектирует когерентные сигналы известной формы.

Советы по выбору

Перед тем, как выбрать дозиметр, следует решить, с какой именно целью он будет использоваться. Определить повышенный радиационный фон сможет любая из вышеперечисленных моделей. Если это единственная задача, выбор дозиметра можно основывать исключительно на стоимости.

Существует еще одна классификация приборов, по типу их работы. Перед покупкой полезно знать, какой дозиметр будет соответствовать поставленным задачам.

  1. Беспороговые индикаторы с низкой чувствительностью — таким дозиметром можно определить наличие радиоактивного фона от какого-либо предмета, но не более того.
  2. Сигнализаторы – это те же индикаторы, но с пороговыми значениями, о которых дозиметр информирует звуковым или вибро-сигналом (например, Нейва-ИР-001).
  3. Измерители оснащают более чувствительными и точными датчиками радиации. Они предоставляют пользователям подробную информацию о зарегистрированных изменениях излучения. Это оптимальный дозиметр для измерения радиоактивности предметов, например, МКС-03СА можно использовать для исследования строительных материалов или ювелирных изделий.
  4. Устройства поиска используют для обнаружения источников радиации. Они не так точны, как измерители, но очень чувствительны к любым изменениям фона. В качестве детектора, как правило, в них используют сцинтилляционные кристаллы. Говоря простым языком, они на расстоянии улавливают радиацию, а колебания позволят определить направление к источнику. Сцинтилляционные дозиметры реагируют на гамма-излучения, в редких случаях – на «высокую бету».
  5. Спектрометры – это более сложная техника, помимо источника излучения они способны определить тип изотопа, вызвавшего повышение уровня радиации. Приборы такого уровня дороже бытовых раз в 10, взять, к примеру, лазерный дозиметр ЛД-07.

Обращайте внимание на верхний порог измерений — его рекомендованное значение от 10 000 мкР/ч. Приборы с малым верхним значением могут просто не определить высокий уровень излучения, при этом индикатор либо вообще его не регистрирует, либо в разы занижает реальные показатели, что крайне опасно для человека

Если выбор стоит между СБМ-20 и торцевым слюдяным датчиком – выбирайте второе, во-первых, они более чувствительны, а во-вторых, способны регистрировать «мягкое бета-излучение». Единственный их недостаток – хрупкость, обращаться с ними нужно аккуратно, исключая резкие перепады давления, удары, вибрации, пары от жидкостей или соприкосновение со слюдой.

Сцинтилляторные «поисковики» в бытовых условиях требуется крайне редко

Если такая необходимость есть, нужно обратить внимание на размер сцинтилляционного кристалла: чем он больше, тем чувствительней прибор

Откажитесь от приобретения списанных военных дозиметров, выбирать нужно среди современных моделей. В лучшем случае – прибор не будет работать, в худшем – может быть опасным. Различные вариации с пин-диодами или приложения для смартфонов имеют некое реальное основание на звание «дозиметр», но на практике они бесполезны.

РЕГЛАМЕНТИРУЮЩИЕ ДОКУМЕНТЫ

  • СП 11-102-97 «Инженерно-экологические изыскания для строительства»
  • СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества»
  • СанПиН 2.1.4.2496-09 «Питьевая вода. Гигиенические требования к качеству воды нецентрализованных систем питьевого водоснабжения. Контроль качества. Гигиенические требования к обеспечению безопасности систем горячего водоснабжения»
  • СанПиН 2.1.4.1175-02 «Гигиенические требования к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников»
  • СанПиН 2.1.5.980-00 «Гигиенические требования к охране поверхностных вод»
  • ГН 2.1.5.1315-03 «Предельно допустимые концентрации (ПДК) химических веществ в воде водных объектов хозяйственно-питьевого и культурно-бытового пользования»
  • ГН 2.1.5.2280-07 «Предельно допустимые концентрации (ПДК) химических веществ в воде водных объектов хозяйственно-питьевого и культурно-бытового водопользования». Дополнения и изменения №2 к ГН 2.1.5.1315-03
  • Приказ Федерального агентства по рыболовству от 18.01.2010 г. №20 «Об утверждении нормативов качества воды водных объектов рыбохозяйственного значения…»

Основные единицы измерения ионизирующих излучений

Рентген (Р, R) – внесистемная единица экспозиционной дозы фотонного (гамма- и рентгеновского) излучений. Микрорентген – миллионная часть рентгена, мкР

Поглощённая доза (сокращённое обозначение – д о з а) – определяется двумя основными способами.

Для малых и средних уровней облучения – применяют единицы Зиверт. Дальше – считают в единицах Грэй. По цифрам, эти ед-цы примерно равны.
Зиверт (Зв, Sv) – в системе единиц СИ, поглощенная доза с учётом, в виде коэффициентов,
энергии и типов излучения (эквивалентная) и радиочувствительности живых органов и тканей в теле человека (эффективная). Данная ед-ца используется до величин дозы – порядка 1.5 зиверта, для более высоких значений облучения – используют Грэи.

1 миллизиверт (мЗв. mSv) = 0.001 зиверт

1 микрозиверт (мкЗв. µSv) = 0.001 милизиверт

Для оценки влияния ионизирующего облучения на человека – служит величина индивидуальной эффективной дозы (ИЭД, мЗв/чел.) Медицинская компонента, обусловленная использованием ИИИ (источников ион. излучения) в медицинских целях – составляет от 20 до 30%.

бэр – биологический эквивалент рентгена; это старая, внесистемная единица поглощённой дозы; современная – Зиверт.

1 бэр ~ 1 сЗв (сантизиверт).

1 Зв ~ 100 бэр
Мощность дозы – д о з а  излучения за единицу времени:

0.10 мкЗв/час == 10 мкР/час
(двойной знак равенства означает здесь «примерно»)

1 зиверт == 100 рентген

Коэффициент качества излучения для гамма-квантов и бета-частиц равен единице (Q=1), для быстрых нейтронов Q=10, для альфа-частиц Q=20 и т.д.

Активность (А) радиоактивного вещества – число спонтанных ядерных превращений в этом вещ-ве на определённой площади, в единичном кубическом объёме («объёмная активность») или в единице веса («удельная активность») за малый промежуток времени. Единицей измерения активности, в системе СИ, является:

1 беккерель (Бк, Bq) = 1 ядерное превращение в секунду

109 Бк = 1 гигабеккерель (ГБк, GBq)

До сих пор ещё используется (особенно часто – на экологических картах радиоактивного заражения, в расчёте на квадратный километр) старая внесистемная единица измерения активности рад.вещ. в сист. СГС – К ю р и:
1 кюри (Ки, Ci) = 3,7 х 1010 беккерель = 37 гигабеккерель (ГБк, GBq)

1 мкКи (микрокюри) = 3,7 х 104 распадов в секунду = 2,22 х 106 расп. в минуту.

Человеческий организм содержит примерно 0,1 мкКи калия-40 натурального происхождения.
Верхнее значение безопасной (то есть, на уровне естественной) «минимально значимой активности» (МЗА) – находится в пределах от 3.7 кБк (килобеккерель) до 37 МБк (мегабеккерель), в зависимости от вида излучения (до удельных 74 кБк/кг – для твёрдых бета-активных,
менее 3.7 кБк/кг – для гаммаактивных, меньше 7.4 кБк/кг – для альфаактивных веществ, до 0.37 кБк/кг – для трансурановых).

Грэй (Гр, Gy) – в системе СИ, величина энергии ионизирующего излучения, переданная веществу.

1 Гр (ед. СИ) = 100 рад (внесистемная единица) == 100 рентген (с точностью 15-20%, для энергий 0.1-5 МэВ)

5 мГр == 500 мР = 0.5 Р (безопасная доза общего кратковременного облучения – исключаются клинически выраженные соматические эффекты; при медицинском обследовании или лечении – это как снимок флюорографии, сделанный на старом аппарате, раз в год).

При экспозиционной дозе в 1 рентген, поглощённая доза в воздухе будет 0,85 рад

Обзор и классификация

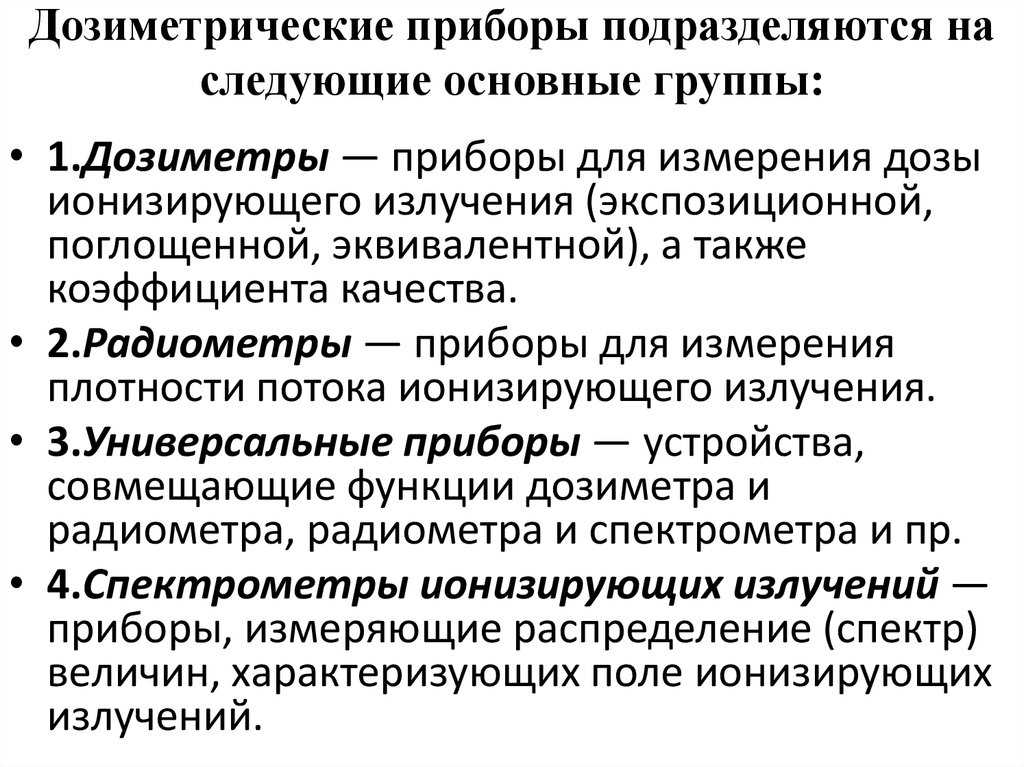

Упрощенно все бытовые дозиметры, радиометры или дозиметры-радиометры называют «дозиметр», но это не совсем правильно. Если для комбинированных моделей термин уместен, то радиометры – это приборы иного назначения.

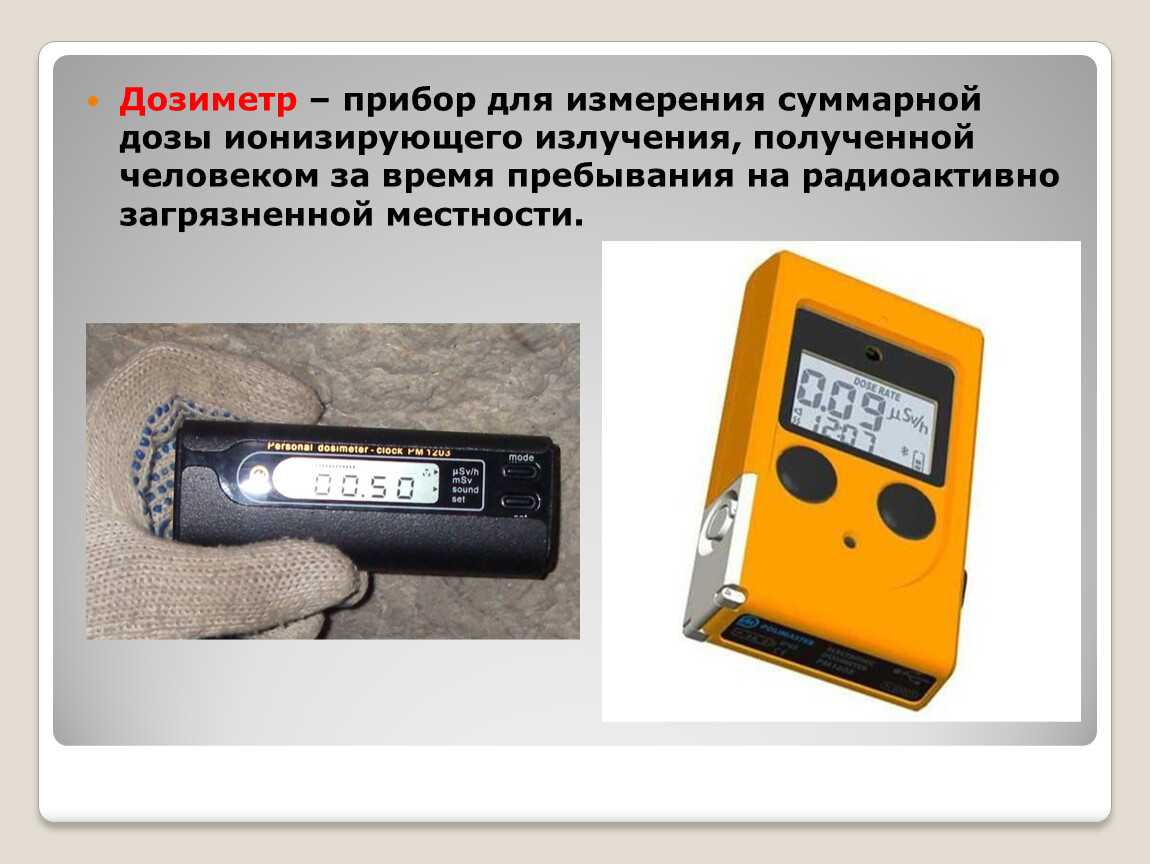

Ключевое различие двух измерителей заключается в том, что дозиметр регистрирует дозу радиоактивного излучения и ее мощность за установленный промежуток времени, например, за минуту или за день. Радиометры измеряют текущую мощность излучения (плотность потока радиоактивных частиц) источника или различных образцов. Другими словами, радиометр – это устройство для поиска источника излучения или определения уровня зараженности «здесь и сейчас», а дозиметр – это измеритель полученной (накопленной) дозы

Виды дозиметров насчитывают большое число различных моделей, выбирая хорошую, стоит обратить внимание на те устройства, которые комбинируют в себе и первое, и второе

Индивидуальные дозиметры

Под названием «персональный дозиметр» или «сигнализатор» принято понимать маленькое компактное устройство, размером не больше обычного брелока. Пороговая регистрация ионного излучения информирует пользователя звуковым или вибрационным сигналом. Модели с термолюминесцентными счетчиками имеют и световой сигнал, что довольно удобно.

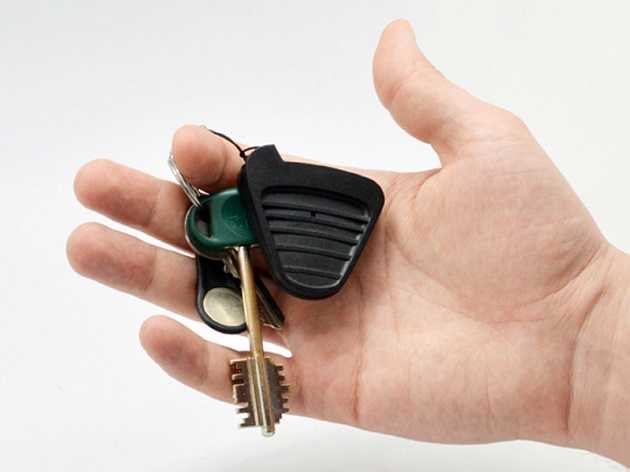

Дозиметр Брелок Гейгера MT2033

Конструктивно индивидуальные модели очень просты, они не имеют дисплея или широкого опциона. Их носят на поясе или в кармане, при попадании в опасную зону дозиметр подает сигнал, а все данные сохраняются в памяти. Технические параметры сигнализаторов низкие, а полную информацию изменения можно получить, только подключив устройство к ПК или смартфону.

Индивидуальные дозиметры используются для безопасности, когда пользователь находится вблизи потенциально опасной зоны, но не ставит перед собой исследовательскую цель. С другой стороны, некоторые современные модели способны и на это. Брелок-дозиметр, закрепленный на одежде, быстро проинформирует об угрозе и повышении нормы ионного излучения, измерит накопленную дозу на коже.

Карманные версии

Классический бытовой дозиметр должен быть удобным и компактным, потому карманные модели получили широкое распространение среди населения. Модификаций подобных устройств немало, но все их объединяет несколько основных характеристик:

  • небольшие размеры – прибор должен умещаться в обычном кармане;
  • питание от аккумулятора или обычных батареек;
  • регистрация бета/гамма излучений;
  • наличие дисплея;
  • простой интерфейс.

Карманный дозиметр нового поколения Atom Fast

Область использования у таких приборов невелика: измерение естественного радиационного фона дозиметром с целью выявить превышение дозы, зафиксировать показатели. Диагностика различных строительных материалов или продуктов допустима, но устройство определить лишь высокую активность.

Существуют и более технологичные модели, например сцинтилляционный карманный дозиметр Atom Fast. Это компактный карманный дозиметр без дисплея, но с широким функционалом. Синхронизация с гаджетом позволяет задавать пороговые значения, составлять графики, наносить данные на карту.

Портативные дозиметры

Портативные устройства во многом схожи с карманными версиями, внешне они отличаются, в основном, чуть большими размерами. В остальном – это те же радиометры или дозиметры-радиометры с небольшим дисплеем и приемлемым набором опций:

  • регистрация гамма-излучений;
  • в редких случаях – измерение плотности потока бета-частиц;
  • архивация данных;
  • синхронизация с компьютерами или различными девайсами для вывода и анализа собранной информации;
  • различные типы сигнала: световой, звуковой, вибро или отображение на дисплее.

Большие размеры позволяют установить до четырех детекторов в один корпус, что увеличивает точность и площадь сканирования, снижает время измерения радиоактивного фона. Для снятия данных с портативного устройства не требуется специализированного оборудования, за исключением ПК, планшета или смартфона.

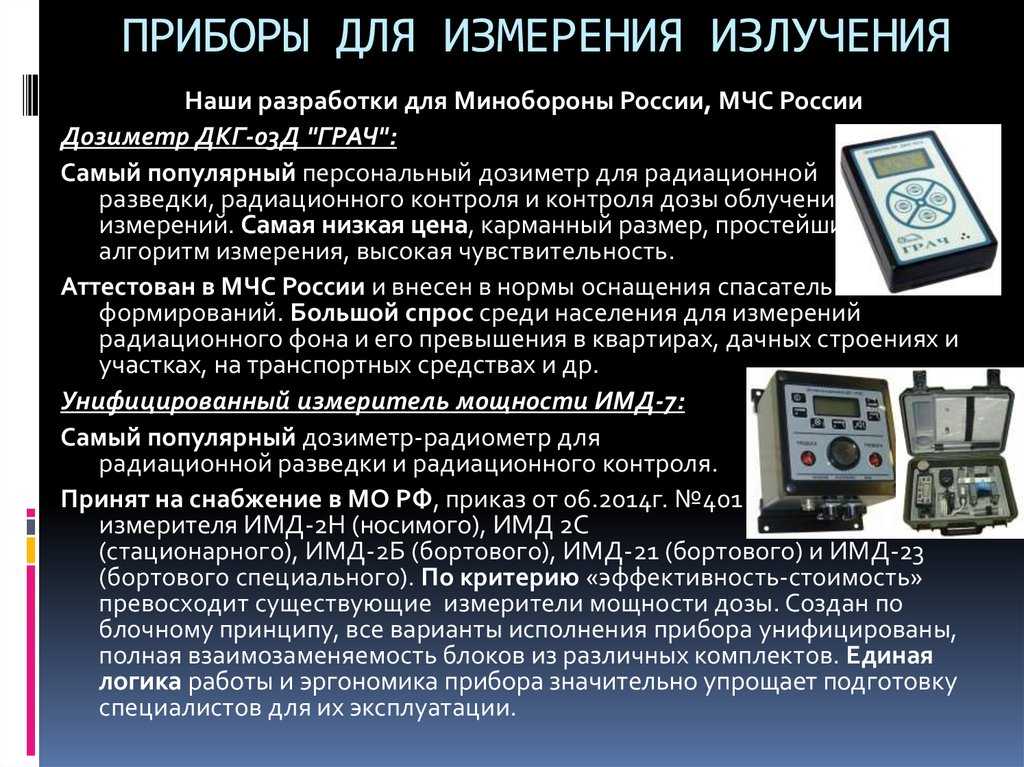

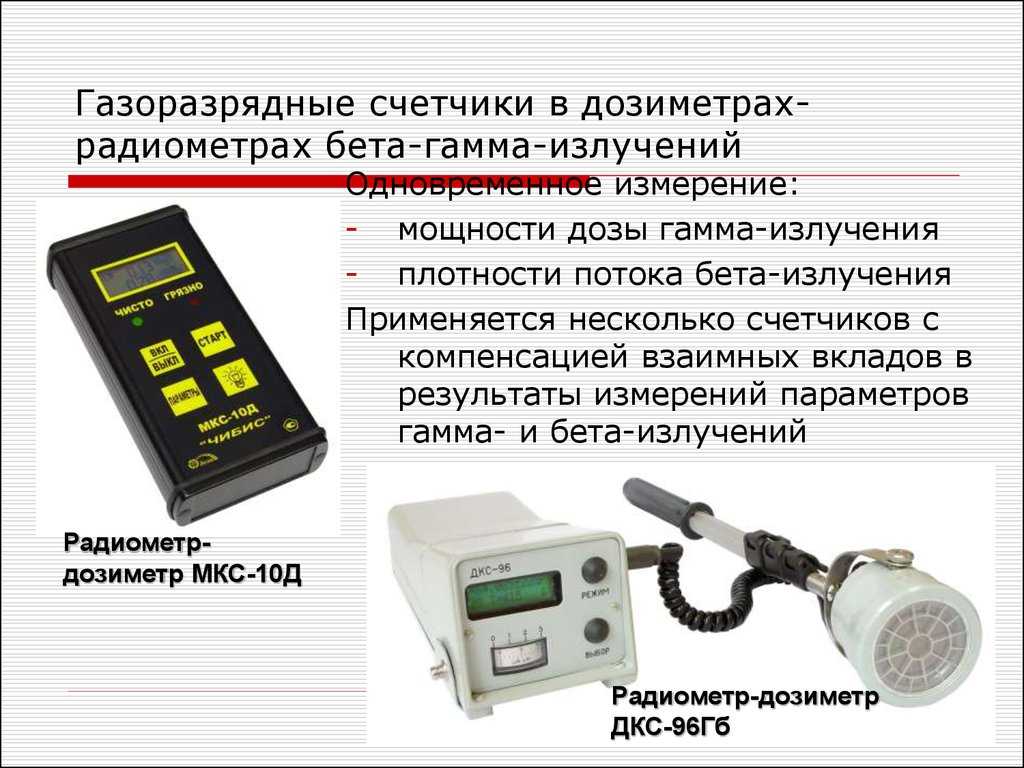

Среди широкого ассортимента можно встретить как бытовые, так и профессиональные дозиметры-радиометры. Последние новинки, такие как СОЭКС Квантум можно отнести к золотой середине, это функциональный и компактный дозиметр с двумя счетчиками СБМ-20-1 и цветным дисплеем, внесенный реестр Росстандарта. Несмотря на заверения производителей, прибор сложно назвать профессиональным, он не способен разделять бета и гамма излучения, но фиксирует высокую активность продуктов, строительных материалов или других объектов.

Основные виды

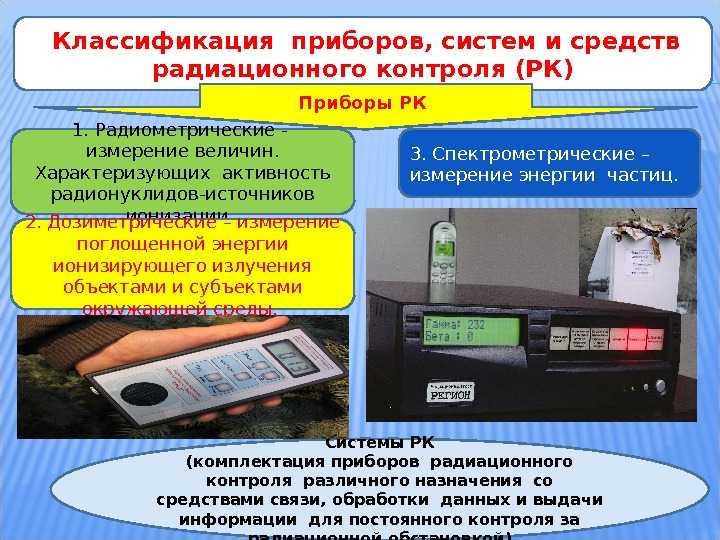

Основная классификация радиометров основывается на том, какой вид излучения прибор воспринимает: α-, β-, γ-, нейтронное, рентгеновское или комбинацию нескольких. Кроме того, их принято разделять по назначению — измерению относительной или абсолютной радиации, — и по области применения, будь то промышленность, бытовое, медицинское использование, применение в научных и исследовательских лабораториях. Радиометры также могут снабжаться дополнительными опциями для удобства использования, быть одно- или многодетекторными, с коллиматорами для формирования потока излучения, с защитой от излучения — например, с низкофоновой камерой.
