Виды электрического тока и его характеристики

Напряжение переменного тока

Как известно еще с уроков физики, ток – это движение заряженных частиц, которое возникает под воздействием на них электромагнитного поля, разности потенциалов и напряженности. Основная характеристика любого напряжения – это зависимость от времени. Исходя из этого, различают постоянную и переменную величины. Значение постоянного с течением времени практически не изменяется, а переменного – изменяется.

Закон Ома

В свою очередь переменная характеристика бывает периодической и непериодической. Периодическое – это напряжение, значения которого повторяются через одинаковые интервалы времени. Непериодическое же способно изменяться в любой отрезок времени.

Схема описания физического смысла

Напряженность в переменной цепи – это такой параметр, который изменяет свою величину с течением времени. Для упрощения разъяснений в дальнейшем будет рассматриваться синусоидальное гармоническое переменное напряжение.

Минимальное время, в течение которого переменная величина повторяется, называется периодом. Абсолютно любую периодическую величину можно записать зависимостью от какой-либо функции. Если время – это t, то зависимость будет обозначаться F(t). Таким образом, любой период во времени имеет вид: F(t+-T) = F(t), где T – период.

Физическая величина, которая является обратной периоду, называется частотой. Она равна 1/T. Единицей ее измерения является герц, в то время как единицей измерения периода стала секунда.

f = 1/T, 1 Гц = 1/с = с в минус первой степени.

Формулы колебаний

Важно! Чаще всего встречается функциональная зависимость переменной сети в виде синусоиды. Именно поэтому она была взята за основу этого материала

Из математики известно, что синусоида – это простейшая периодическая функция, и с ее помощью из нескольких синусоид с кратными частотами можно представить любые другие периодические функции.

Синусоидальная напряженность в абсолютно любой промежуток времени может описать моментальная характеристика: u = U * sin(ωt + φ), где ω = 2πf = 2π/T, где U – максимальное напряжение (амплитуда), ω – угловая скорость изменения, φ – начальная фаза, которая определяется смещением функции относительно нулевой точки координат.

Синусоидальная функция

Часть (ωt + φ) – это фаза, которая характеризует значение напряжения в конкретный промежуток времени. Из этого выходит, что амплитуда, угловая скорость и фаза – это основные характеристики переменных сетей, определяющие их значения в любой интервал времени.

Важно! При рассмотрении синусоидальной функции фазу часто принимают за ноль. На практике также часто прибегают к еще некоторым параметрам, включающим действующее и среднее напряжение, коэффициент формы

Регулятор переменного напряжения

Механизм получения

Известно, что существует два вида переменного тока:

1. однофазный;
2. трехфазный.

Стоит рассмотреть отличия в способах получения этих родов тока.

Однофазного

В 1-фазном генераторе все катушки индуцируемой обмотки подсоединены к одной линии. Питание потребителей осуществляется 2-жильным проводом (фаза и нейтраль). Напряжение в 1-фазной сети — 220 В.

Трехфазного

Индуцируемая обмотка 3-фазного генератора состоит из 3-х частей, расположенных на равном удалении друг от друга и подключенных каждая к своей линии. То есть угол между ними составляет 1200. В результате в каждой линии ток смещен по фазе относительно соседней на тот же угол.

Такая нагрузка называется симметричной и для ее подключения нейтральный провод вообще не нужен: токи каждой фазы в общих точках взаимно гасятся. Но зачастую нагрузка бывает асимметричной: помимо 3-фазных отдельными фазами запитывают 1-фазных потребителей.

Тогда токи в фазах неодинаковы и взаимного погашения не случится — нужен хотя бы 1 нейтральный провод.

Основные преимущества 3-фазного электроснабжения:

• упрощается передача большой мощности.
• появляется возможность создавать вращающееся магнитное поле в электродвигателях.

На промышленных электростанциях стоят только 3-фазные генераторы.

При обрыве нейтрального провода на подключенные к разным фазам 1-фазные потребители подается напряжение в 380 В, что приводит к их поломке. Потому в странах Запада нейтральным проводом оснащают каждую фазу. У нас же из-за экономии пока применяют один общий.

В чём разница переменного и постоянного тока

Общее понятие электрического тока можно выразить как движение различных заряженных частиц (электронов, ионов) в некотором направлении. А его величину охарактеризовать числом заряженных частиц, которые прошли через проводник за определенный промежуток времени.

Если величина заряженных частиц в 1 кулон проходит через определенное сечение проводника за время в 1 секунду, тогда можно говорить о силе тока в 1 ампер протекающего через проводник. Таким образом определяется количество ампер или сила тока. Это общее понятие тока. А теперь рассмотрим понятие переменного и постоянного тока и их различие.

Постоянный электрический ток по определению — это ток, который течёт только в одном направлением и не меняет его со временем. Переменный ток характерен тем, что меняет свое направление и величину со временем. Если графически постоянный ток отображается как прямая линия, то переменный ток течет по проводнику по закону синуса и графически отображается как синусоида.

Графическое изображение постоянного тока

Так как переменный ток меняется по закону синусоиды, то он имеет такие параметры как период полного цикла, время которого обозначается буквой Т. Частота переменного тока обратна периоду полного цикла. Частота переменного тока выражается числом полных периодов в определенный промежуток времени (1 сек).

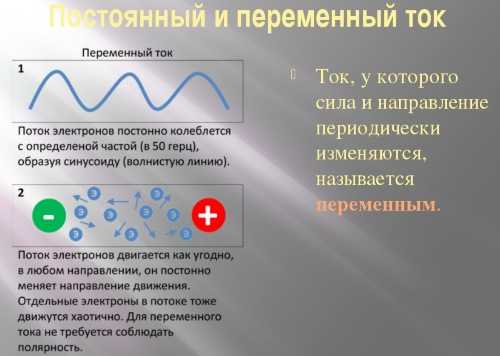

Графическое изображение переменного тока

Таких периодов в нашей электросети переменного тока равно 50, что соответствует частоте 50 Гц. F = 1/Т, где период для 50 Гц равен 0,02 сек. F =1/0,02 = 50 Гц. Обозначается переменный ток английскими буквами AC и знаком «~». Постоянный ток имеет обозначение DC и значок «-». Кроме того переменный ток может быть однофазным или многофазным. В основном используется трехфазная сеть.

Обобщенные определения

Физический процесс, при котором заряженные частицы движутся упорядоченно (направленно), называется электротоком. Его принято разделять на переменный и постоянный. У первого направление и величина остаются неизменными, а у второго эти характеристики меняются по определенной закономерности.

Приведенные определения сильно упрощены, хотя и объясняют разницу между постоянным и переменным электротоком. Для лучшего понимания, в чем заключается это различие, необходимо привести графическое изображение каждого из них, а также объяснить, как образуется переменная электродвижущая сила в источнике. Для этого обратимся к электротехнике, точнее ее теоретическим основам.

Преимущества и недостатки использования однофазного тока

Преимущества:

1. Удобство использования. Однофазное электричество легко доступно и широко распространено. Оно используется в большинстве домашних приборов, а также в офисах и коммерческих помещениях. Это делает его удобным и простым для использования в повседневной жизни.

2. Экономическая выгода. Однофазное подключение является более дешевым и проще в установке, по сравнению с трехфазным подключением. Это экономически выгодно для домашних хозяйств, малого бизнеса и некоторых промышленных предприятий.

3. Меньшие потери энергии. Однофазный ток имеет меньшие потери энергии по сравнению с трехфазным током. Это связано с более низкими токами и сопротивлением проводов, что экономит энергию и снижает затраты на электричество.

Недостатки:

1. Ограниченная мощность. Однофазное электричество имеет ограниченную мощность по сравнению с трехфазным. Это может быть недостаточно для некоторых промышленных и коммерческих процессов, требующих большого количества энергии.

2. Высокое сопротивление стартовым девайсам. Некоторые электрические устройства, особенно с мощными двигателями, могут испытывать высокое сопротивление при запуске от однофазного питания. Это может привести к их нестабильной работе или необходимости применения дополнительных устройств для стабилизации тока.

3. Ограниченный выбор подключения. Однофазное электричество не позволяет установить сложную сеть электрооборудования. Трехфазная сеть позволяет использовать большее количество электрических устройств и обеспечивает более гибкую и надежную работу системы.

Таким образом, использование однофазного тока имеет свои преимущества и недостатки, и выбор его вида зависит от конкретных потребностей и задач. Необходимо учитывать требования электрооборудования и возможности системы электроснабжения, чтобы сделать правильный выбор.

Обозначение постоянного и переменного тока

Каждый домашний мастер и начинающий электрик при выполнении электромонтажных работ пользуется специальными схемами. Для того чтобы правильно прочитать любую из них, необходимо знать все значки и символы, в том числе обозначение постоянного и переменного тока. Эта символика присутствует на корпусах большинства современных измерительных аппаратов, позволяющих определять значение всех основных электрических параметров.

Как обозначаются различные токи

По своим специфическим качествам электрический ток разделяется на два основных типа:

• Постоянный ток. Обозначается прямой линией (—). Кроме того, используются символы DC – Direct Current, которые переводятся как постоянный ток.
• Переменный ток. Известен под собственным обозначением в виде змейки (

) и символов АС, означающих Alternating Current.

Отличительной особенностью постоянного тока является его направленность. Он протекает лишь в одном определенном направлении, условно принимаемое от положительного контакта «+» к отрицательному контакту «-». От этого свойства и происходит наименование этого тока DC, который присутствует в солнечных панелях, всех типах сухих батареек и аккумуляторах, предназначенных для питания маломощных потребителей. В некоторых технологических процессах, таких как дуговая электросварка, электролиз алюминия или электрифицированный железнодорожный транспорт, необходим постоянный ток DC с высоким значением силы. Чтобы его создать, необходимо выпрямить переменный или воспользоваться любым из генераторов постоянного тока.

Переменный ток AC, в отличие от постоянного, способен к изменению своего направления и величины. Существует параметр, известный как мгновенное значение переменного тока, определяемое в конкретный момент времени. Частота, с которой изменяется направление тока, составляет 50 Гц, то есть данная перемена происходит 50 раз в течение одной секунды.

Переменный ток AC может быть однофазным или трехфазным. В первом случае необходимо только два провода: основной и дополнительный, он же обратный. Именно по основному проводнику протекает электрический ток, а обратный считается нулевым проводом.

Трехфазное переменное напряжение вырабатывается соответствующим генератором тока AC. В этом процессе участвуют три обмотки, каждая из которых является своеобразной однофазной электрической цепью. Между собой они сдвинуты по фазе под углом 120 градусов. Благодаря данной системе электроэнергией могут быть обеспечены сразу три сети, независимые друг от друга. Для этого понадобится уже порядка шести проводов – трех прямых и трех обратных.

При необходимости дополнительные провода возможно соединить между собой и получить в итоге общий проводник, называемый нулевым или нейтральным. В этом случае проводники переменного тока на схемах обозначаются символами L1, L2, L3, а нулевой провод – буквой N.

Обозначения токов в измерительных приборах

Общепринятое обозначение постоянного и переменного тока нашло свое отражение в различных измерительных приборах, в том числе и на мультиметре. Вся необходимая символика наносится на лицевую панель того или иного устройства. Это позволяет измерить именно тот параметр, который необходим в данный момент.

Например, если на шкале выставлено положение АС, в этом случае можно проводить измерение значения переменного тока. Как правило, такие приборы предназначены для работы в электросетях с обычными напряжениями 220 или 380 вольт. Существуют модели с рабочими режимами в пределах 600 В и выше.

Если же мультиметр выставлен напротив отметки DC, то рабочий режим аппарата станет соответствовать постоянному току. В этом положении замеряется ток на аккумуляторах, батарейках и других источниках питания, вырабатывающих постоянный ток. В данном режиме требуется непременно соблюдать полярность полюсов. Диапазон измерений обычно составляет от нуля до нескольких тысяч вольт, в зависимости от характеристик конкретной модификации устройства.

Виды электрического тока в быту

Для того, чтобы определить какой ток в розетке, нет необходимости изучать этот вопрос на уровне ВУЗа. Есть всего две разновидности напряжения — постоянное и переменное.

Ответ на вопрос какой ток в розетке переменный или постоянный является однозначным сейчас, но в начале ХХ века на эту тему спорили два великих изобретателя — Никола Тесла, поддерживавший идею переменного тока, и Томас Эдисон, выступавший за постоянный ток. В этот период мог быть в розетке постоянный или переменный ток, в зависимости от страны и схемы электроснабжения здания.

В конце концов победила точка зрения Теслы, а постоянный ток сейчас используется в основном в электроприводах, которые питаются от сети переменного тока через диодные или тиристорные выпрямители.

Интересно! В некоторых зданиях в Сан-Франциско в 2012 году сохранялись лифты, запитанные от сети постоянного тока. Это оборудование и подвод такого напряжения к зданиям сохранялись как раритет. В Нью-Йорке такие установки работали до 2007 года.

Постоянный ток

Международный символ этого напряжения DC — Direct Current (постоянный ток), а условное обозначение на электросхемах «—» или «=». Величина и полярность этого вида напряжения являются неизменными, а сила тока изменяется только при изменениях нагрузки. Этот вид электрического тока производится аккумуляторами, батарейками и элементами солнечных электростанций.

От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.

Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока через встроенный или внешний блок питания с выпрямителем.

Переменный ток

Международное обозначение этого напряжения AC — Alternating Current (переменный ток), а условное обозначение на электросхемах «~» или «≈».

Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.

Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.

При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.

В домашней розетке два контакта — фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы. Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.

Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.

Понятие силы тока

Под этим термином понимают процесс, при котором под влиянием электрического поля начинается упорядоченное перемещение заряженных частиц. В их роли выступают различные элементы – это зависит от конкретной ситуации. К примеру, если речь идет о проводниках, в роли частиц применяются электроны.

В ходе изучения электричества людям удалось установить, что возможности тока позволяют его применять в разных областях и даже в медицине. С помощью электрических зарядов удается реанимировать людей, восстанавливая работу сердечной мышцы. К тому же ток применяют для борьбы с такими сложными патологиями, как болезнь Паркинсона и эпилепсия.

Плюсы и минусы

В самом упрощенном представлении (для чайников) разница между постоянным и переменным током состоит в возможности получения, накопления и пользования первого из второго. Таким способом идет подзарядка всех современных бытовых приборов – мобильника, ноутбука, бесперебойника котла и т. д.

Плюс постоянного тока – возможность аккумуляции от источника электроэнергииИсточник limitenergy.ru

Постоянный электроток обладает таким рядом преимуществ:

• Отсутствие реактивной мощности в цепи, более продуктивный расход энергии.
• Эффективная аккумуляция электроэнергии – с помощью АКБ и конденсаторов.
• Нет задержки или опережения в электроцепи.

Помимо плюсов имеются также некоторые недостатки:

1. Возникновение искрения или замыкании при прерывании цепи – ввиду наличия постоянного напряжения. Это исключено в цепи переменного тока, так как отключение возможно в момент падения характеристики до нуля во время колебаний при смене полярности.
2. Сложность повышения и понижения потенциала. Для подобного преобразования ток сначала требуется перевести в переменный, затем с заданными параметрами обратно в постоянный. Для этого потребуется дорогое оборудование.
3. Усиление электрохимической коррозии при сопутствующих условиях, например, для элементов подземной коммуникации.

Зачастую бытовые приборы работают на постоянном электричестве. Подключаются они при этом от бытовой переменной сети, но в своей конструкции имеют специальный преобразователь для получения тока заданных характеристик.

Ноутбук и другая цифровая техника работает на постоянном токе, но подзаряжается через преобразователь от переменной электросетиИсточник m24.ru

Применение переменного электротока имеет такой ряд положительных особенностей:

• Возможность транспортировки электроэнергии на большие дистанции с минимальной потерей.
• Доступность преобразования параметров электротока в любом требуемом значении.
• Простота подключения электрооборудования – ввиду отсутствия полярности. Вилку в розетку можно воткнуть любой стороной, чего нельзя сделать в сети постоянного тока.
• Безопасное прерывание электропитания.

Недостатки переменной электросети проявляются в следующем:

1. Возникновение реактивной мощности, из-за чего возрастает расход энергии.
2. Поверхностное вытеснение заряда в проводнике, что снижает полезную площадь сечения, увеличивает сопротивление и приводит к потерям мощности.
3. Необходимость повышения напряжения на линиях электропередач, длиной свыше 500 км.

Видео-урок о том, чем отличается постоянный ток от переменного:

Применение

Электрический ток называется постоянным, прежде всего, ввиду стабильности полярности, отсутствия перепадов и импульсов. Это свойство позволяет использовать его в различных микросхемах для обеспечения работы электроники и точной техники.

Помимо этого, электричество с таким набором характеристик нашло широкое применения в других областях:

• Электромоторы транспортных средств, подъемников.
• Портативные АКБ бытовых устройств.
• Электролитические промышленные установки.
• Электродуговая и газовая сварка.
• Бортовые электросети.
• Медицинские технологии по внедрению лекарственных препаратов.
• Научно-исследовательские направления.

Переменный электроток находит применение преимущественно в бытовых и промышленных сетях – для подвода электроэнергии к домам, цехам, торговым центрам, больницам и проч. Мощные производственные установки, двигателя, как правило, питаются такой разновидностью электричества.

Видео о том, какой ток лучше – постоянный или переменный:

Коротко о главном

Электроток представляет собой направленное движение электронов и ионов. Движущей силой им служит разность потенциалов. Применяется электричество практически везде – от моторов до микросхем.

Разделяется электрический ток на переменный и постоянный. Различаются они прежде всего тем, что полярность последнего неизменна, а первого – меняется с определенной частотой. На схемах значок постоянного тока выглядит как прямая линия или буквами DC, переменного – волнистая черта или AC.

Источники электротока классифицируются на такие виды:

• Механические. Генераторы ГЭС, ТЭС, автономные.
• Термические. На основе термопар.
• Световые. Солнечные батареи.
• Химические. АКБ, гальванические элементы.

Что такое электрический ток и напряжение

Электрический ток – это упорядоченное движение заряженных частиц (носителей электрического заряда). Носителями электрического тока являются электроны (в металлах и газах), катионы и анионы (в электролитах), дырки при электронно-дырочной проводимости. Данное явление проявляется созданием магнитного поля, изменением химического состава или нагреванием проводников. Основными характеристиками тока являются:

• сила тока, определяемая по закону Ома и измеряемая в Амперах (А), в формулах обозначается буквой I;
• мощность, согласно закону Джоуля-Ленца, измеряемая в ваттах (Вт), обозначается буквой P;
• частота, измеряемая в герцах (Гц).

Электрический ток, как носитель энергии используют для получения механической энергии с помощью электродвигателей, для получения тепловой энергии в отопительных приборах, электросварке и нагревателях, возбуждения электромагнитных волн различной частоты, создания магнитного поля в электромагнитах и для получения световой энергии в осветительных приборах и различного рода лампах.

Напряжение – это работа, совершаемая электрическим полем для перемещения заряда в 1 кулон (Кл) из одной точки проводника в другую. Исходя из данного определения, все-таки сложно осознать, что же такое напряжение.

Чтобы заряженные частицы перемещались от одного полюса к другому, необходимо создать между этими полюсами разность потенциалов (именно она и именуется напряжением). Единицей измерения напряжения является вольт (В).

Для окончательного понимания определения электрического тока и напряжения, можно привести интересную аналогию: представьте, что электрический заряд — это вода, тогда давление воды в столбе – это и есть напряжение, а скорость потока воды в трубе – это сила электрического тока. Чем выше напряжение, тем больше сила электрического тока.

Что такое переменный ток

Если менять полярность потенциалов, то направление протекания электрического тока меняется. Именно такой ток и называется переменным. Количество изменений направления за определенный промежуток времени называется частотой и измеряется, как уже было сказано выше, в герцах (Гц). Например, в стандартной электрической сети в нашей стране частота равна 50 Гц, то есть направление движения тока за секунду меняется 50 раз.

Что такое постоянный ток

Когда упорядоченное движение заряженных частиц имеет всегда только одно направление, то такой ток именуется постоянным. Постоянный ток возникает в сети постоянного напряжения, когда полярность зарядов с одной и другой стороны постоянна во времени. Его очень часто используют в различных электронных устройствах и технике, когда не требуется передача энергии на большое расстояние.

Основные характеристики переменного однофазного тока

Одной из главных характеристик переменного однофазного тока является его амплитудное значение. Амплитуда тока указывает на максимальное значение тока в каждом моменте времени. Она является постоянной и определяет мощность и энергию, передаваемую электрическим током.

Однако, помимо амплитудного значения, переменный однофазный ток также имеет частоту. Частота тока определяет количество полных колебаний тока за единицу времени. Обозначается она через греческую букву «ν» (ню) и измеряется в герцах (Гц).

Еще одной важной характеристикой является фазное смещение. Оно показывает разницу во времени между двумя сигналами тока, смещенными по фазе друг относительно друга

Фазное смещение измеряется в радианах и позволяет определить фазовые соотношения и вычислить фазовые углы между токами.

В общем, параметры переменного однофазного тока имеют огромное значение при анализе и проектировании электрических систем. Знание и понимание этих характеристик позволяет эффективно управлять и контролировать работу электрического тока.

4. — Амплитудное значение тока

Амплитудное значение тока обозначается символом I_max или I_о. Оно является характеристикой тока и позволяет оценить его максимальное влияние на работу электрической цепи.

Амплитудное значение тока зависит от физических свойств электрической сети и может быть разной для различных типов нагрузок. Например, для электрических приборов, подключенных к сети, амплитудное значение тока может быть определено идеально гармоническим законом.

Значение амплитуды тока может быть важным для различных расчетов и проектирования электрических систем. Оно позволяет определить максимальное потребление энергии, рассчитать мощность, а также оценить пиковую нагрузку на сеть.

Частота тока

Для большинства электрических сетей в мире установлена стандартная частота 50 Гц. Это означает, что в сети происходит 50 полных колебаний тока в секунду. Однако, в некоторых странах используется частота 60 Гц.

Частота тока имеет важное значение при работе электроприборов. Некоторые приборы, такие как электрические часы или синхронные моторы, требуют точной синхронизации с частотой электрической сети

Изменение частоты может привести к некорректной работе таких приборов.

Также частота тока влияет на электромагнитные волны, которые создаются при передаче электроэнергии по сети. Высокие частоты могут привести к возникновению помех и радиоинтерференции.

6. Фазное смещение

Фазное смещение имеет важное значение при анализе и описании переменных токов. Оно позволяет определить, насколько «отстает» или «отстает» фаза тока от определенного момента времени

Фазное смещение может быть положительным или отрицательным. Положительное фазное смещение означает, что возрастание тока происходит после или впереди времени максимального значения. Отрицательное фазное смещение означает, что возрастание тока происходит до или после момента временного максимума.

Фазное смещение имеет важное значение во многих областях, включая электрические сети, электронику и телекоммуникации. Например, в сетях переменного тока фазное смещение используется для определения направления и мощности потока энергии

Знание фазного смещения может помочь инженерам и техникам в разработке и оптимизации различных систем, включая системы управления и коммутации. Основываясь на фазном смещении, можно рассчитать и прогнозировать поведение переменного тока и использовать его для оптимизации работы системы.

Видео:Параметры (характеристики)переменного токаСкачать

Получение и характеристики

Однофазный переменный ток получается путем преобразования постоянного тока с помощью специальных устройств — однофазных инверторов. Инверторы преобразуют электрическую энергию, создавая переменный ток, который имеет частоту 50 или 60 герц в зависимости от региона.

Однофазный переменный ток характеризуется несколькими параметрами. Основными характеристиками являются амплитуда (или напряжение) и частота. Амплитуда переменного тока обозначается буквой U и измеряется в вольтах. Частота обозначается буквой f и измеряется в герцах. Напряжение однофазного переменного тока может быть как постоянным (например, 220 В), так и переменным, изменяющимся в определенном диапазоне значений.

Еще одна важная характеристика однофазного переменного тока — его форма. Форма переменного тока может быть синусоидальной, треугольной или прямоугольной. Синусоидальная форма является наиболее распространенной и естественной для электрических систем. Треугольная и прямоугольная формы переменного тока используются в некоторых специальных случаях, таких как индустриальные применения или нестандартные условия.

Однофазный переменный ток имеет широкое применение в различных сферах жизни — от бытовых нужд до промышленности. Он используется для питания электроприборов, освещения, электромоторов и других электрических устройств. Благодаря своей универсальности и простоте получения, однофазный переменный ток является основным и наиболее распространенным способом электроснабжения.

Способы получения однофазного переменного тока

1. Преобразование постоянного тока с помощью инвертора

Преобразование постоянного тока в однофазный переменный ток можно осуществить с помощью специального устройства — инвертора. Инвертор работает на принципе электронного переключения и обеспечивает создание переменного напряжения в одной фазе с заданными параметрами. Это позволяет использовать постоянный ток, например, из батареи или солнечной панели, для питания различных электроприборов, работающих от переменного тока.

2. Использование трансформатора

Другой способ получения однофазного переменного тока — использование трансформатора. Трансформатор представляет собой электрическую машину, которая позволяет изменять напряжение и ток в электрической цепи. Путем подключения источника постоянного тока к первичной обмотке трансформатора можно получить переменное напряжение на вторичной обмотке. Таким образом, трансформатор позволяет преобразовать постоянный ток в однофазный переменный ток.

3. Применение генератора переменного тока

Генератор переменного тока является устройством, способным создавать переменное напряжение. Он работает на основе принципа электромагнитной индукции и состоит из статора и ротора. Подключение источника энергии (например, двигателя или турбины) к генератору позволяет получить однофазный переменный ток. Генераторы переменного тока широко используются в энергетике, промышленности и бытовых целях.

Чем отличаются между собой

Однофазные сети

В таких сетях ток может проходить и по замкнутым цепям. При подключении рекомендуется в первую очередь подвести напряжение к эффективной нагрузке и только после этого вернуть его обратно. Провод, который подводит ток в условиях переменного тока, является фазой. Второй провод является нулевым. Между этими двумя проводами, передающими однофазный ток, величина напряжения составляет 220B.

Двухфазные сети

Этот тип электросетей предусматривает осуществление передачи двух переменных токов, по которым их напряжение сдвигается по фазе на 90°. Для передачи токов используются два фазных и два нулевых провода. Из-за дороговизны такой способ передачи напряжения сейчас не используется.

Трехфазные сети

В таких электросетях одновременно передаются три переменных тока со сдвигом напряжения по фазе на 120°. Источники соединяются по схеме «звезды», что позволяет использовать только три провода – 3-х фазных и одного нулевого. Преимуществом таких сетей признана экономичность и возможность передачи тока на большие расстояния. В любой паре проводов фаз присутствует напряжение в 380B, а в парах одного фазного и нулевого провода – 220B.

Исходя из вышеперечисленного, для электропитания городских квартир и частных домов оборудуются однофазные или трехфазные сети.

Преимущества и особенности Э1ф 220в

Э1ф 220в — это электрический термин, который обозначает однофазную систему переменного тока с напряжением 220 вольт. Эта система имеет ряд преимуществ и особенностей, которые делают ее широко используемой в различных областях.

Преимущества Э1ф 220в:

• Простота установки и использования: Система Э1ф 220в является простой в установке и использовании, что делает ее идеальным выбором для домашнего использования и небольших предприятий.
• Широкое распространение: Напряжение 220 вольт является стандартным в большинстве стран, поэтому оборудование, работающее на этом напряжении, широко доступно.
• Экономичность: Э1ф 220в потребляет меньше электроэнергии по сравнению с трехфазной системой, что дает экономические преимущества для потребителей.

Особенности Э1ф 220в:

1. Одна фаза: Э1ф 220в имеет только одну фазу, что означает, что электрический ток изменяется во времени, образуя один положительный и один отрицательный полупериод.
2. Меньшая мощность: По сравнению с трехфазной системой, однофазная система Э1ф 220в имеет меньшую мощность, что может быть ограничением для некоторых промышленных приложений.
3. Больший коммерческий спрос: Так как большинство домашних электроприборов работает на напряжении 220 вольт, система Э1ф 220в пользуется большим коммерческим спросом.

В целом, Э1ф 220в является надежной и широко используемой системой, которая обеспечивает электроснабжение для многих областей деятельности, помогая нам обеспечить комфорт и удобство в нашей повседневной жизни.
