Перепускной клапан тнвд язда. основные разновидности, назначение и принцип работы

Разновидности

Топливные насосы высокого давления могут быть рядными, V-образными (многосекционными) и распределительными. В рядных ТНВД насосные секции располагаются друг за другом, и каждая подает топливо в определенный цилиндр двигателя. В распределительных ТНВД, которые бывают одноплунжерными и двухплунжерными, одна насосная секция подает топливо в несколько цилиндров двигателя.

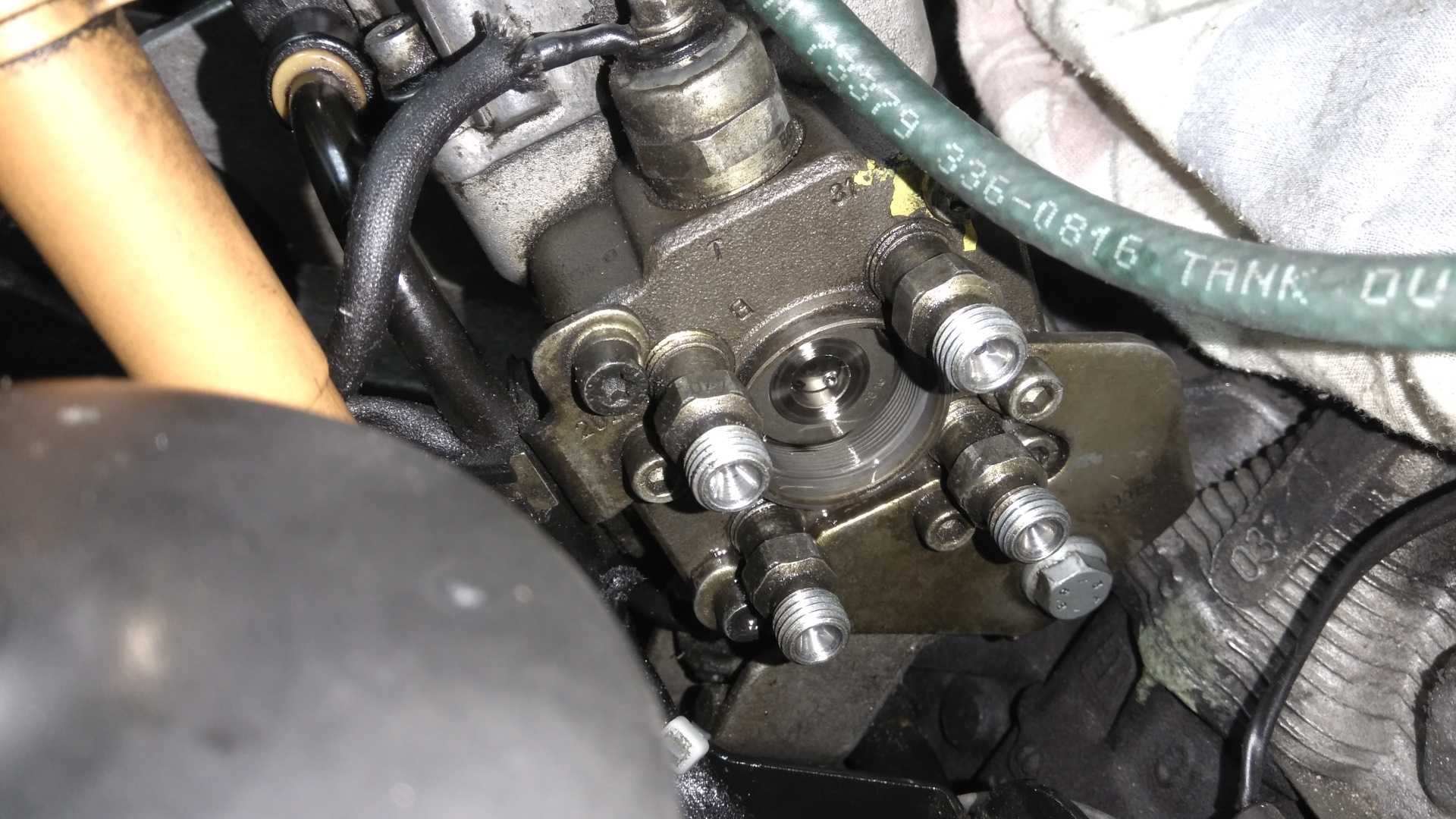

Устройство распределительного ТНВД:

  1. всережимный регулятор;
  2. дренажный штуцер ;
  3. корпус насосной секции высокого давления в сборе с плунжерной парой и нагнетательными клапанами;
  4. лючок регулятора опережения впрыска;
  5. корпус ТНВД;
  6. электромагнитный клапан выключения подачи топлива;
  7. кулачково-роликовое устройство привода плунжера.

Подачу топлива из бака в ТНВД обеспечивает топливоподкачивающий насос (5), а редукционный клапан (1) поддерживает стабильное давление на входе в насосную секцию ТНВД, которая расположена в корпусе (4).

Плунжерная пара насосной секции представляет собой золотниковое устройство, регулирующее количество впрыскиваемого топлива и распределяющее его по цилиндрам дизеля в соответствии с порядком их работы. Всережимный регулятор (2) обеспечивает устойчивую работу дизеля в любом режиме, задаваемом водителем с помощью педали акселератора , и ограничивает максимальные обороты коленчатого вала , а регулятор опережения впрыска топлива (6) изменяет момент подачи топлива в цилиндры в зависимости от частоты вращения коленвала.

Топливоподкачивающий насос подает в ТНВД топливо в гораздо большем объёме, чем требуется для работы дизеля. Излишки возвращаются в бак через дренажный штуцер (3). Что касается электромагнитного клапана (8), то он предназначен для остановки дизеля. При повороте ключа в замке зажигания в положение «выключено» электромагнитный клапан перекрывает подачу топлива к плунжерной паре, а значит, и в цилиндры дизеля, это и требуется, чтобы заглушить силовой агрегат.

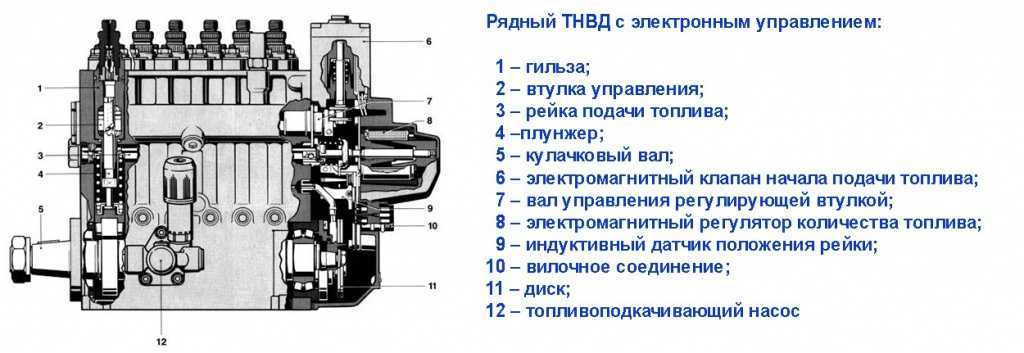

В зависимости от давления и продолжительности впрыска, а также от величины цикловой подачи топлива существуют следующие модели рядных ТНВД:

  • М (4-6 цилиндров, давление впрыска до 550 бар)
  • А (2-12 цилиндров, давление впрыска до 950 бар)
  • P3000 (4-12 цилиндров, давление впрыска до 950 бар)
  • P7100 (4-12 цилиндров, давление впрыска до 1200 бар)
  • P8000 (6-12 цилиндров, давление впрыска до 1300 бар)
  • P8500 (4-12 цилиндров, давление впрыска до 1300 бар)
  • R (4-12 цилиндров, давление впрыска до 1150 бар)
  • P10 (6-12 цилиндров, давление впрыска до 1200 бар)
  • ZW (M) (4-12 цилиндров, давление впрыска до 950 бар)
  • P9 (6-12 цилиндров, давление впрыска до 1200 бар)
  • CW (6-10 цилиндров, давление впрыска до 1000 бар)
  • H1000 (5-8 цилиндров, давление впрыска до 1350 бар)

Топливный насос высокого давления (ТНВД): виды, устройство, принцип работы

Топливный насос (сокращенно ТНВД) предназначен для выполнения следующих функций — подачи горючей смеси под высоким давлением в топливную систему ДВС, а также регулирования его впрыска в определенные моменты. Именно поэтому топливный насос считается наиболее важным устройством для дизельных и бензиновых двигателей.

Преимущественно ТНВД применяются, конечно же, в дизельных двигателях. А в бензиновых двигателях ТНВД встречаются лишь в тех агрегатах, на которых используется система непосредственного впрыска топлива. При этом насос в бензиновом двигателе работает куда с меньшей нагрузкой, поскольку такое высокое давление, как в дизеле не требуется.

Основные конструктивные элементы топливного насоса — плунжер (поршень) и цилиндр (втулка) малого размера, которые объединяются в единую плунжерную систему (пару), изготовленную из высокопрочной стали с большой точностью.

На самом деле изготовление плунжерной пары довольно трудная задача, требующая специальных высокоточных станков. На весь Советский союз был, если не изменяет память, всего один завод, на котором изготавливались плунжерные пары.

Как делают плунжерные пары в нашей стране сегодня можно увидеть в этом видео:

Между плунжерной парой предусматривается очень маленький зазор, так называемое прецизионное сопряжение. Это отлично показано в видео, когда плунжер очень плавно, с зависанием под действием собственного веса входит в цилиндр.

Итак, как мы уже сказали ранее, топливный насос применяется не только для своевременной подачи горючей смеси в топливную систему, но и для распределения его через форсунки в цилиндры в соответствии с типом двигателя.

Форсунки – связующее звено в этой цепи, поэтому они соединены с насосом трубопроводами. С камерой сгорания форсунки соединяются нижней распылительной частью, оснащенной небольшими отверстиями для эффективного впрыска топлива с дальнейшим его воспламенением. Определить точный момент впрыска ТС в камеру сгорания позволяет угол опережения.

Использование насосов высокого давления в бензиновых двигателях

ТНВД нашли себе нишу даже в сегменте бензиновых моторов. Как правило, это заряженные версии серийных машин с мощными двигателями, где требуется высокое давление. Такие автомобили маркируются значком GDI (Gasoline Direct Injection) что в переводе означает непосредственный впрыск бензина. Среди корейских бензиновых моделей ТНВД встречается на Kia: ProCeed GT-Line, XCEED, Sportage GT Line 2.4 GDI; на Hyundai: i30 1.6 T-GDI (GD), Tucson 3 (TL), Veloster 2 (JS).

Эксплуатация бензиновых моторов с насосами высокого давления требует особого внимания к качеству топлива. Низкооктановый сюда уже не зальёшь. А использовать присадки крайне не рекомендуется, они вызывают ошибки ЭБУ.

Бензиновый ТНВД тоже эволюционировал. Их насчитывается уже 3 поколения:

  1. Односекционный семиплунжерный.
  2. Трехсекционный одноплунжерный.
  3. Таблетка.

Последний вариант бывает 2-х модификаций: с регулятором давления внутри ТНВД; с регулятором, вынесенным в обратную магистраль.

Типичная конструкция бензинового ТНВД первого поколения:

Основные неисправности бензинового ТНВД 2 и 3 поколения, возникают по причине несвоевременного планового ТО по замене топливных фильтров тонкой и грубой очистки. Заявленный производителем ресурс 200 000км, без его ремонта. При этом, плунжерная пара в насосе находится в хорошем состоянии, изнашиваются в основном пластинчатые клапана. Первые признаки неисправности ТНВД: трудный запуск мотора и потеря мощности.

Отличия электромагнитного клапана от механического

  • Принцип работы: Механический клапан на ТНВД работает путем управления подачей топлива механическим давлением, которое создается в системе ТНВД пружинами и натягивающим механизмом. Электромагнитный клапан, в свою очередь, управляется электрическим сигналом и основан на использовании электромагнита.
  • Скорость реакции: Электромагнитный клапан имеет более быструю реакцию, так как электрический сигнал передается сразу после получения команды от управляющего блока. Механический клапан имеет более медленную реакцию, так как требуется время для передачи механического давления через элементы системы.
  • Предназначение: Механический клапан на ТНВД предназначен для более простых систем впрыска топлива, где требуется менее точное и более стабильное управление подачей топлива. Электромагнитный клапан более часто применяется в современных системах впрыска, где требуется большая точность и более динамичное управление подачей топлива.
  • Регулировка: Механический клапан может быть отрегулирован путем изменения натяга пружин и регулировки позиции элементов системы. Электромагнитный клапан обычно не имеет возможности регулировки и требует точной калибровки перед установкой.

В целом, выбор между электромагнитным или механическим клапаном зависит от требуемой степени точности и динамичности управления подачей топлива в конкретной системе впрыска. Оба типа клапанов имеют свои преимущества и недостатки, и выбор должен быть основан на особенностях и требованиях конкретного автомобиля или двигателя.

Как производится замена регулятора давления топлива?

Выделяем время, надеваем рабочую одежду и лезем под капот. Отворачиваем пробку штуцера, чтобы контролировать давление топлива на торце. Воспользовавшись специальным металлическим защитным колпачком, аккуратно выверните из внутренней полости штуцера золотник. Дальше вам необходимо присоединить к нему шланг с манометром. Закрепляем этот самый шланг на штуцере при помощи хомута. Дальше пускаем двигатель и проверяем давление, которое показано на манометре.

По всем правилам оно должно увеличиться на 20 или 70 кПа. Если же увеличения не произошло, то вам просто необходимо будет заменить регулятор. Если увеличение происходит, то проверка регулятора давления топлива прошла успешно, и замену производить не имеет смысла. Теперь переходим к непосредственному снятию регулятора. Первым делом необходимо снизить давление в системе питания. Потом мы плавно снимаем вакуумный шланг с регулятора давления топлива и отворачиваем гайку крепления трубки слива горючего. Она присоединена непосредственно к нему. Далее выворачиваем два болта, которые служат для плотного крепления этого узла к топливной раме, и выводим штуцер из отверстия.

Теперь аккуратно, без лишних резких движений, снимаем регулятор с трубки слива топлива. Если вы не смогли снять уплотнительное кольцо вместе с ним, то снимите кольцо отдельно и сразу наденьте на регулятор, который будете устанавливать. Иначе кольцо потеряется, и вам придется покупать новое, так как установка без этого кольца не имеет смысла. Теперь вам всего лишь осталось установить регулятор в обратном порядке. Как правило, редко когда производят ремонт регулятора давления топлива, чаще всего бывает проще и дешевле произвести замену на новый.

Регулировка электромагнитного клапана

Регулировка электромагнитного клапана проводится в несколько этапов:

  1. Подготовка клапана: сначала нужно установить его в нужное положение, чтобы иметь доступ к регулировочным винтам.
  2. Начальная настройка: с помощью регулировочных винтов регулируется начальное положение клапана. Оно определяет стартовое время подачи топлива и является базовым для дальнейшей настройки.
  3. Точная настройка: для достижения оптимальной работы электромагнитного клапана проводятся дополнительные регулировки. Их цель — согласовать время подачи топлива для каждого цилиндра двигателя. Для этого можно использовать специальные устройства для лазерной настройки или делать это на слух, исходя из звука двигателя.

Регулярная проверка и регулировка электромагнитного клапана позволяет поддерживать оптимальную работу двигателя и расход топлива. Некорректная настройка клапана может привести к неравномерному распределению топлива и в результате – к снижению производительности двигателя и повышенному расходу топлива.

Электронная система управления ТНВД

Электромагнитный клапан высокого давления

Электромагнитный клапан высокого дав­ления открывается и закрывается в соот­ветствии с сигналами блока управления насосом. Продолжительность закрытого по­ложения клапана определяет период подачи топлива насосом высокого давления. Это означает, что дозирование топлива, подавае­мого в каждый отдельный цилиндр, может осуществляться с очень высокой точностью.

Управление электромагнитным клапаном высокого давления осуществляется посред­ством регулирования тока. По величине тока блок управления насосом определяет контакт иглы клапана с седлом. Это позволяет с вы­сокой точностью вычислять моменты начала подачи топлива и начала впрыска топлива.

Устройство опережения впрыска топлива

Гидравлическое устройство опережения впрыска поворачивает кулачковую шайбу таким образом, что начало подачи топлива может быть сдвинуто относительно поло­жения поршня двигателя в сторону опере­жения или запаздывания. Таким образом, взаимодействие между электромагнитным клапаном высокого давления и устройством опережения впрыска изменяет момент на­чала впрыска топлива и процесс впрыска в соответствии с условиями работы двигателя.

Это гидравлическое устройство опере­жения впрыска может развивать более вы­сокие усилия смещения по сравнению с устройством опережения впрыска аксиально-­поршневого распределительного насоса.

Язычок кулачковой шайбы входит в паз плунжера регулятора таким образом, что осе­вое перемещение плунжера вызывает пово­рот кулачковой шайбы. По центру плунжера регулятора установлена управляющая втулка, которая открывает или закрывает отверстия в управляющем плунжере. Соосно с плунже­ром регулятора установлен подпружинен­ный управляющий плунжер, определяющий требуемое положение управляющей втулки. Управляемый блоком управления насоса элек­тромагнитный клапан модулирует давление, воздействующее на управляющий плунжер.

Электромагнитный клапан устройства опере­жения впрыска действует как регулируемый дроссель. Он может непрерывно регулировать управляющее давление. При этом управляющий плунжер может принимать любое положение в пределах от максимального опережения начала подачи топлива до максимального запаздывания.

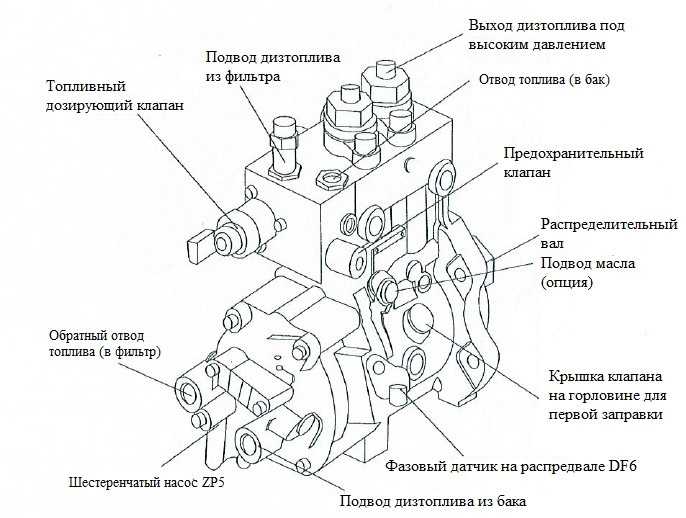

Вариант топливного насоса с электронной системой управления

К последнему поколению насосов распреде­лительного типа относятся малогабаритные системы автономного действия, в кото­рые входит электронный блок управления, управляющий также работой двигателя. Так как при этом отпадает необходимость в ис­пользовании для управления работой двига­теля отдельного блока управления, система впрыска топлива не требует большого числа соединительных разъемов и сложной элек­тропроводки, что упрощает процесс монтажа.

Двигатель вместе с системой впрыска мо­жет быть установлен и испытан как единая система, независимо от того, на каком типе автомобиля он размещен.

Предназначение и принцип работы насоса высокого давления

Обычный электрический насос не может дать такой высокий напор, который требуется дизельному мотору. Поэтому был изобретен специальный ТНВД. Это механическое устройство, которое механическим способом подает горючее в камеру сгорания.

Принцип работы ТНВД современного вида заключается в подчинении командам ЭБУ. Блок управления анализирует положение коленчатого вала, температуру топлива, положение форсунок. В результате он отправляет сигнал насосу для перекачки определенного количества и напора дизеля в магистраль. После этого форсунки принимают решение о размере впрыска.

Принцип действия ТНВД заключается во вращении вала с кулачками. Он работает синхронно с коленвалом. Кулачки толкают плунжер, он поднимается. Одновременно открываются и закрываются отверстия для топлива. Это создает необходимое давление, в результате открывается главный клапан и горючее течет к нужной форсунке. Его количество и напор регулируется механически или электронно. Принцип работы ТНВД с электронным управлением значительно усложнился, к тому же, электроника часто дает сбои.

Клапан дросселирования

Это устройство фактически объединяет в одном корпусе классический перепускной клапан ТНВД и жиклер слива. В распределительных ТНВД уже имеется сливной жиклер, имеющий вид малого отверстия небольшого диаметра. Он гарантирует нормальную циркуляцию дизельного топлива через насос, обеспечивая удаление из его воздуха и поддержание нормальной температуры, предупреждая перегрев. В некоторых моделях насоса высокого давления жиклер для слива избыточного объема горючего отсутствует, а его функции передаются узлу дросселирования перепуска. Последний при небольшом давлении пропускает определенный объем топлива, а при его повышении открывается и направляет обратно избыточное количество «дизеля».

С технической точки зрения узел дросселирования перепуска насоса высокого давления аналогичен по конструкции перепускному, а основным отличием становится наличие малого отверстия, которое все время соединено с обратной магистралью. Сам же запорный механизм устройства расположен выше жиклера и никогда его не блокирует. При увеличении контролируемого показателя запорный элемент устройства перемещается вверх и открывает главное отверстие для слива, обеспечивая сброс топлива. После снижения пружина опять возвращает диск или шарик на место, позволяя вести слив топлива только через отверстие жиклера.

Само устройство дросселирования перепуска дизеля обычно имеет вид обыкновенного болта, который вкручивается в резьбовое отверстие на корпусе насоса. Соединение с обратной топливной магистралью для сброса излишков горючего идет с помощью ниппеля.

Электронная система управления распреде­лительными топливными насосами с дози­рующим электромагнитным клапаном

При использовании таких насосов (рис. «Аксиально-поршневой распределительный топливный насос высокого давления с управлением при помощи электромагнитного клапана«) количество подаваемого топлива дозируется электромагнитным клапаном высокого давле­ния, который перекрывает камеру насосного элемента. Это дает еще большую гибкость дози­рования топлива и возможность регулирования момента начала впрыска топлива. Кроме того, за счет уменьшения нерабочих объемов повы­шается потенциал рабочего давления насоса.

Основными узлами насоса являются элек­тромагнитный клапан высокого давления, электронный блок управления и инкремент­ный датчик угла поворота для управления электромагнитным клапаном.

Закрытие электромагнитного клапана опреде­ляет начало подачи топлива, которая продолжа­ется до момента открытия клапана. Количество впрыскиваемого топлива зависит от времени, в течение которого клапан остается закрытым. Управление при помощи электромагнитного кла­пана позволяет быстро открывать и закрывать камеру насосного элемента независимо от ча­стоты вращения коленчатого вала. Такой метод обеспечивает быстрое регулирование подачи топлива независимо от частоты вращения колен­чатого вала двигателя, улучшение герметизации полостей высокого давления и в конечном итоге увеличение эффективности насоса.

Насос снабжен собственным блоком управ­ления для точной установки момента начала подачи топлива и его дозирования. В памяти ЭБУ хранится программа работы конкретного насоса и информация о данных его калибровки.

Электронный блок управления работой двига­теля определяет начало впрыска топлива и его подачу на основе рабочих характеристик двига­теля и отправляет эту информацию по каналу связи в блок управления насоса. С использова­нием такой системы можно управлять как момен­том начала впрыска, так и началом нагнетания.

Блок управления насоса также получает сигнал о количестве впрыскиваемого топлива через шину данных. Этот сигнал затем об­рабатывается в блок управления двигателя в соответствии с сигналами, поступающими от педали подачи топлива, и другими параме­трами, определяющими потребное количество топлива. В блок управления насоса сигналы о количестве впрыскиваемого топлива и ско­ростном режиме работы насоса на момент на­чала подачи топлива принимаются в качестве входных переменных для диаграммы рабочих характеристик насоса, на основании которых соответствующий период срабатывания сохра­няется в виде угла поворота кулачковой шайбы.

И наконец, момент срабатывания электро­магнитного клапана высокого давления и про­должительность его закрытия определяются по данным угла поворота датчика, интегриро­ванного в топливный насос распределитель­ного типа (VE). Этот датчик используется для регулирования по углу поворота/времени. Дат­чик состоит из магниторезистивного сенсора и кольцевого элемента, обладающего маг­нитным сопротивлением и имеющего метки, расставленные через 3°, для каждого цилин­дра двигателя. Датчик с высокой точностью определяет угол поворота приводного вала, при котором электромагнитный клапан от­крывается и закрывается. Это позволяет блок управления насоса преобразовывать данные по моменту начала подачи топлива в данные по соответствующему этому моменту углу по­ворота кулачкового вала и наоборот.

Мягкое протекание процесса подачи топлива в начале впрыскивания, которое зависит от кон­структивных особенностей насоса распредели­тельного типа, еще больше реализуется при использовании форсунки с двумя пружинами. При работе прогретого двигателя с турбонадду­вом такое протекание топливоподачи позволяет снизить уровень шума работающего двигателя.

Предварительный впрыск

Обеспечивает дальнейшее снижение шума от сгорания топлива без ухудшения работо­способности всей системы, которая должна обеспечивать максимальную эффективную мощность при минимально возможном экс­плуатационном расходе топлива. Для получе­ния предварительного впрыска дополнитель­ных конструктивных изменений не требуется. В течение нескольких миллисекунд ЭБУ за­ставляет срабатывать электромагнитный кла­пан дважды. Электромагнитный клапан с высокой точностью и быстродействием регу­лирует количество впрыскиваемого топлива. Типичные значения количества впрыскивае­мого топлива составляют 1,5 мм3.

Насосы низкого давления (топливоподкачивающие)

Выше рассматривались ситуации, когда топливо уже находится в ТНВД. Но к нему оно еще должно поступить, причем пройдя несколько этапов очистки. И это выполняет топливный насос низкого давления (топливоподкачивающий).

Они бывают как внешними, так и внутренними, механическими или электрическими.

В топливных системах с рядными ТНВД обычно используются внешние механические подкачивающие насосы поршневого типа. Привод его осуществлялся от эксцентрика вала насоса высокого давления.

Механический топливоподкачивающий насос

Конструктивно он очень прост. Внутри его корпуса имеется поршень со штоком, контактирующим с эксцентриком и двумя клапанами – впускным и выпускным.

При движении поршня вниз, топливо за счет разрежения через впускной клапан закачивалось в надпоршневое пространство. Движение же его вверх сопровождается закрытием впускного клапана и открытием выпускного, через который поршень выдавливает дизтопливо далее – к фильтру тонкой очистки.

Принцип работы ТННД

Поскольку его производительность больше, чем требуется для работы мотора, конструктивно предусмотрен сброс излишков обратно в бак.

В ТНВД распределительного типа уже используется внутренний механический подкачивающий насос роторного типа.

Нередко вместо механических узлов используются электрические, которые могут устанавливаться на корпусе ТНВД, в магистралях низкого давления или же непосредственно в баке. Они зачастую используются и в системе безопасности, которая при аварии подает сигнал на его отключение для прекращения подачи топлива в магистрали.

Электрический топливный насос

Принципиальных изменений в конструкции ТНВД давно уже не было, автопроизводители используют проверенные временем механизмы лишь дорабатывая отдельные детали и системы управления.

Источник

Общее устройство ТНВД

  • Корпус.
  • Крышки.
  • Всережимный регулятор
  • Муфта опережения впрыска.
  • Подкачивающий насос.
  • Кулачковый вал.
  • Толкатели.
  • Плунжеры с поводками или зубчатыми втулками,
  • Гильзы плунжеров.
  • Возвратные пружины плунжеров.
  • Нагнетательные клапаны.
  • Штуцеры.
  • Рейка.

Принцип действия ТНВД

Вращение кулачковый вал получает через муфту опережения впрыска и зубчатую передачу от коленчатого вала. При вращении кулачкового вала кулачок набегает на толкатель и смещает его, а он в свою очередь, сжимая пружину, поднимает плунжер. При поднятии плунжера он вначале закрывает впускной канал, а затем начинает вытеснять топливо, находящееся над ним. Топливо вытесняется через нагнетательный клапан, открывшийся за счёт давления, и поступает к форсунке.

В момент движения плунжера вверх винтовой канал, находящийся на нём, совпадает со сливным каналом в гильзе. Остатки топлива, находящиеся над плунжером, начинают уходить на слив через осевой, радиальный и винтовой каналы в плунжере и сливной в гильзе. При опускании плунжера за счёт пружины открывается впускной канал, и объём над плунжером заполняется топливом от подкачивающего насоса.

Изменение количества подаваемого топлива к форсунке осуществляется поворотом плунжеров от рейки через всережимный регулятор. При повороте плунжера, если винтовой канал совпадёт со сливным раньше, то впрыснуто топлива будет меньше. При обратном повороте каналы совпадут позже, и впрыснуто топлива будет больше.

На некоторых ТНВД (например, ТНВД трактора Т-130) часть секций отключается на холостых оборотах, соответственно, отключается и часть цилиндров двигателя.

Дополнительные агрегаты ТНВД

Муфта опережения впрыска
— служит для изменения угла опережения впрыска в зависимости от оборотов. По принципу действия является механизмом, использующим центробежную силу. Устройство:

  • Ведущая полумуфта.
  • Ведомая полумуфта.
  • Грузы.
  • Стяжные пружины грузов.
  • Опорные пальцы грузов

Принцип действия муфты следующий. При минимальных оборотах грузы за счёт пружин стянуты к центру и положение между муфтами является исходным, при этом угол опережения впрыска находится в пределах отрегулированного параметра. При увеличении оборотов центробежная сила в грузах возрастает и разводит их, преодолевая сопротивление пружин. При этом муфты поворачиваются относительно друг друга и угол опережения впрыска увеличивается.

Всережимный регулятор — служит для изменения количества подачи топлива в зависимости от режимов работы двигателя: запуск двигателя, увеличение/уменьшение оборотов, увеличение/уменьшение нагрузки, остановка двигателя. Устройство:

  • Корпус.
  • Крышки.
  • Державка.
  • Грузы.
  • Муфта.
  • Рычаги.
  • Скоба-кулисы.
  • Регулировочные винты.
  • Оттяжные пружины.

Принцип действия регулятора следующий:

  • Запуск двигателя: перед запуском рейка за счёт пружины находится в положении максимальной подачи топлива, поэтому при запуске в двигатель подаётся максимальное количество топлива. Это способствует быстрому запуску. Как только двигатель начнёт развивать обороты, и центробежная сила в грузах начнёт расти, они, преодолевая сопротивление пружин, начнут расходиться в стороны и внутренними своими рычагами давить на муфту, которая будет воздействовать на рычаг, а рычаг будет тянуть рейку в сторону уменьшения подачи топлива. Обороты установятся в соответствии с натягом пружин.
  • Увеличение оборотов: при нажатии на педаль «газа» натягивается пружина, которая действует на рычаг рейки и муфту. Муфта и рейка смещается, при этом преодолевается центробежная сила в грузах. Рейка смещается в сторону увеличения подачи топлива, и обороты растут.
  • Увеличение нагрузки — при увеличении нагрузки и неизменном положении педали «газа» обороты снижаются, центробежная сила в грузах тоже. Грузы складываются и дают возможность сместиться муфте, рычагу и рейке в сторону увеличения подачи топлива. При снижении нагрузки обороты начинают увеличиваться, центробежная сила в грузах тоже, грузы начинают расходится и внутренними рычагами смещать муфту, рычаг и рейку в сторону уменьшения подачи топлива. Обороты при этом прекращают расти.
  • Остановка двигателя — при остановке двигателя поворачивается скоба, кулиса скобы воздействует на рычаг, а рычаг — на рейку. Рейка перемещается настолько в сторону уменьшения подачи, что подача прекращается, и двигатель останавливается

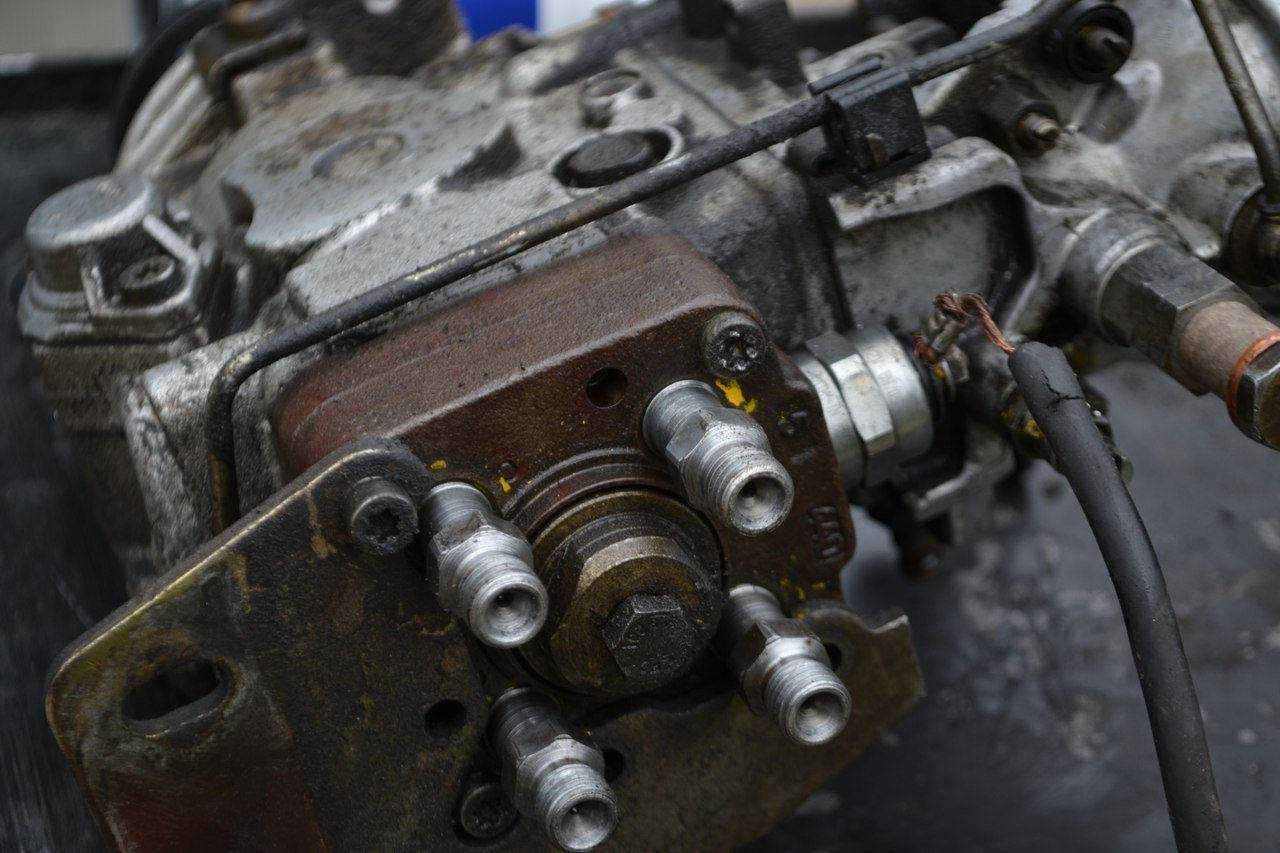

Ремонт ТНВД

Все три вида ТНВД: рядный, распределительный и магистральный, – сегодня широко используются в машиностроении. Несмотря на существенные конструкционные отличия, ремонтные работы по ним очень схожи. Поэтапно они выглядят так:

  1. Очистка.
  2. Разборка.
  3. Дефектовка и сортировка деталей.
  4. Диагностика причин неполадок.
  5. Оценка стоимости ремонта.
  6. Ремонт.
  7. Сборка.
  8. Регулировка.
  9. Испытания.

Демонтированный насос размещается на очистном стенде, где его тщательно отмывают от грязи составами на основе керосина, а затем продувают сжатым воздухом. Затем ТНВД размещается на ремонтном стенде, где его разбирают и дефектуют детали. В ходе этого процесса мастер диагностирует причину поломки. Затем оцениваются детали, требующие замены, и составляется заказ наряд. Если проблемы в плунжерных парах, то следует их заменить новыми, так как восстановленные они часто крошатся и губят всю топливную аппаратуру.

По окончании работ

После сборки, ТНВД устанавливается на регулировочный стенд, где его настраивают на оптимальный режим работы. Профессиональная регулировка способствует повышению мощности двигателя и снижению расхода топлива. Перечисленные характеристики автомобиля способны приятно удивить владельца и доставить ему удовольствие от эксплуатации.
