Рпн трансформатора: разновидности, принцип работы

Разновидности

Научный прогресс привел к появлению нескольких видов трансформаторов, которые активно используются не только промышленности, но и в других сферах. Каждый вид отличается техническими характеристиками, способом функционирования и имеет характерные конструктивные особенности. В целом их принцип работы одинаковые, но встречаются уникальные устройства, например, это приведенный трансформатор.

К основным видам относятся:

Автотрансформаторы. Между собой обмотки соединены гальваническим методом. За счет незначительных коэффициентов изменения U обладают скромными размерами и ценой, нежели многообмоточные модели. К недостаткам относится невозможность реализации гальванической изоляции электроцепей. Эта разновидность получила широкое применение, она способна приводить в действие и поддерживать работоспособное состояние пусковых систем больших электрических аппаратов с переменным током, а также в устройства релейной защиты.

Измерительный. Позволяют изменить напряжение с повышенной точностью. Разделяются на высоко- и низковольтные. Вторичная обмотка взаимосвязана с измерительными приспособлениями (счетчиками, вольтметрами, амперметрами, реле тока). Изделие способно изолировать измеряющие устройства от всевозможных негативных факторов, а еще открывает возможности для стандартизации оборудования.

Импульсный. Характеризуется наличием ферромагнитного сердечника, который применяется для импульсной работы. Получили распространение в электровычислительных аппаратах, в счетчиках электроэнергии, системах радиолокации. Принцип работы импульсного устройства основан на сохранении формы импульса. Такой результат удается достичь за счет понижения емкости между витками, уменьшения индуктивного рассеивания путем установки небольших сердечников и сокращения количества обмоток.

Каждая разновидность применяется в конкретном случае, но есть еще одна менее распространенная – пик-трансформаторы. Агрегат меняет напряжение синусоидального типа в импульсное, при этом полярность разная каждые полпериода. Отдельного внимания заслуживает приведенный тип.

Классификация

Схема приведённого трансформатора может быть построена в результате условного преобразования следующих разновидностей агрегатов:

• силовых – широко применяемых в промышленной сфере для преобразования энергетических параметров,

• автотрансформаторов – при соединении обмоток гальваническим способом, применяемых на пусковых системах мощных агрегатов, в защитных модулях,

• измерительных(трансформатор тока и напряжения) – используемых в контрольных приборах (счётчиках, вольтметрах и пр.),

• импульсных – для изготовления сердечника которых применяются ферромагнитные сплавы, обеспечивающие возможность импульсной работы (в вычислительной технике, радиолокационных системах и пр.).

Каждый из перечисленных видов отличается своими особенностями. Выпускаются различные модели перечисленных разновидностей устройств, для расчёта которых используется приведённый трансформатор.

Недостатки приведенного трансформатора

Несмотря на то, что приведенный трансформатор имеет ряд преимуществ перед обычным трансформатором, он также имеет свои недостатки.

1. Сложность расчета. Расчет приведенного трансформатора может быть достаточно сложным и требует специальных знаний в области электротехники.
2. Низкая эффективность. Приведенный трансформатор может иметь более низкую эффективность по сравнению с обычным трансформатором из-за наличия дополнительных компонентов, таких как дроссель и конденсатор.
3. Стоимость. Использование приведенного трансформатора может быть более дорогостоящим, чем использование обычного трансформатора из-за дополнительных компонентов и более сложного процесса производства.
4. Ограниченная мощность. Приведенный трансформатор имеет ограниченную мощность по сравнению с обычным трансформатором, что ограничивает его применение в некоторых областях.

Тем не менее, несмотря на свои недостатки, приведенный трансформатор остается полезным инструментом в электротехнике и имеет широкое применение в различных областях, таких как электроника, электропитание, связь и многие другие.

Приведенный трансформатор

Приведенным называют трансформатор, в котором все параметры вторичных обмоток приведены к числу витков первичной обмотки. Приведение параметров используется для построения векторной диаграммы и схемы замещения. Так как параметры первичной и вторичной обмоток в несколько раз отличаются друг от друга, то и векторы этих величин будут в несколько раз отличаться по длине. Поэтому для построения векторной диаграммы все параметры трансформатора приводят к одинаковому числу витков. Для приведения нужно ЭДС, напряжения, ток и сопротивление второй обмотки пересчитать на число витков первичной обмотки W₁. Уравнения для пересчета этих величин можно получить из условия равенства мощностей, МДС и потерь реального и приведенного трансформаторов. Для обозначения приведенных параметров к ним добавляют штрих.

Условия равенства мощностей первичной и вторичной обмотки:

Условие равенства потерь активной и реактивной мощности

К – коэффициент тр-ции трансформатора

Уравнение напряжений и токов для приведенного имеет вид:

*

Векторная диаграмма трансформатора

Векторная диаграмма – это графическое изображение уравнения трансформатора на комплексной плоскости.

Вектор Ф_m – это вектор максимального значения основного магнитного потока.

Вектор E₁= — E’₂ отстает от вектора Фm на 90°. Ток I’₂ отстает по фазе от вектора — E’₂ на угол φ₂, который = φ₂ = arctg ФОРМУЛА

r_н и Х_н – активное и индуктивное сопротивление нагрузки.

Векторы – I’₂ r₂, — jI’₂ Х₂ и вектор U’₂ строятся в соответствии с уравнением напряжения вторичной обмотки. Векторы I₁ r₁, — jI₁ Х₂ и вектор U₁ строим по уравнению напряжения первичной обмотки. Вектор I_o опережает вектор Ф_m на угол r – угол магнитных потерь.

Магнитные потери – это потери от гистерезиса и вихревых токов, которые приводят к нагреву магнитопровода.

Вектор I₁ строится по уравнению тока.

Эта диаграмма построена для случая активно-индуктивной нагрузки трансформатора, поэтому ток I’₂ оттает от ЭДС. В случае активно-емкостной нагрузки трансформатора ток I’₂ будет опережать ЭДС и вектор I’₂ в 4-ой четверти.

Схема замещения приведенного трансформатора

Схема замещения составляется по уравнениям приведенного трансформатора. Она позволяет сложные процессы в трансформаторах свести к процессам в эл-ой схеме.

В схеме замещения магнитная связь между обмотками заменяется эл-ой связью.

Поскольку в приведенном трансформаторе E₁= — E’₂, точек А и а равны и Х=х₁,поэтому мы можем их соединить и заменить магнитную связь эл-ой, поэтому получается Т-образная схема замещения.

Схема замещения состоит из 3-х ветвей r₁, x₁ – параметры первичной ветви, r’₂, x’₃ – параметры вторичной ветви, r, x – параметры ветви намагничивания. Активное сопротивление r обусловлено магнитными потерями. x – сопротивление взаимной индукции.

Условные обозначения и параметры

Приобретая трансформатор, необходимо понимать, что написано на его корпусе или в сопроводительных документах. Ведь существует определенная маркировка трансформаторов, которые определяют его назначение

Основное, на что необходимо обратить внимание, до какого показателя этот прибор может снизить напряжение. К примеру, 220/24 говорит о том, что на выходе получится ток напряжением 24 вольта

А вот буквенные обозначения чаще всего говорят о типе устройства. Кстати, имеется в виду буквы, стоящие после цифр. К примеру, О или Т – одно- или трехфазный соответственно. То же самое можно сказать о количестве обмоток, о типе охлаждения, о способе и месте установки (внутренние, наружные и прочее).

Расшифровка маркировки трансформатора

Что касается параметров трансформатора, то существует определенный стандартный ряд, который и определяет характеристики прибора. Их несколько:

• Напряжение в первичной катушке.
• Напряжение во вторичной катушке.
• Первичная сила тока.
• Вторичная сила тока.
• Общая мощность аппарата.
• Коэффициент трансформации.
• КПД.
• Коэффициент мощности и нагрузки.

Есть так называемая внешняя характеристика трансформатора. Это зависимость вторичного напряжения от вторичной силы тока, при условии, что сила тока первичной обмотки будет номинальной, а cos φ= const. По-простому – чем выше сила тока, тем ниже напряжение. Правда, второй параметр изменяется всего лишь на несколько процентов. При этом внешняя характеристика трансформатора определяется относительными характеристиками, а именно коэффициентом загрузки, который определяется по формуле:

Обозначение на схемах

K=I2/I2н, где второй показатель силы – это сила тока при номинальном напряжении.

Конечно, характеристики трансформатора – это достаточно большой ряд всевозможных показателей, от которых зависит сама работа прибора. Здесь и мощность потерь, и внутреннее сопротивление в обмотке.

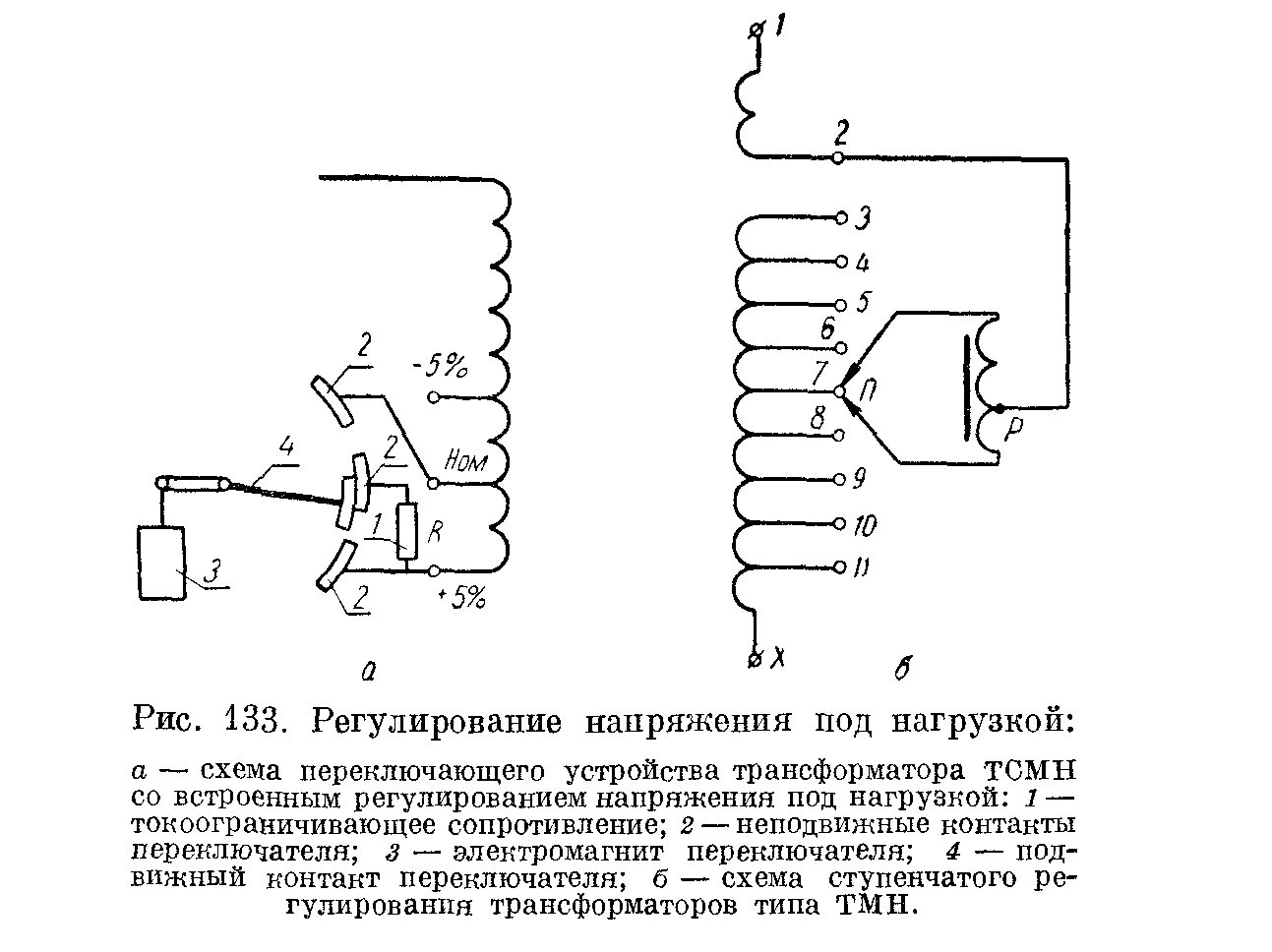

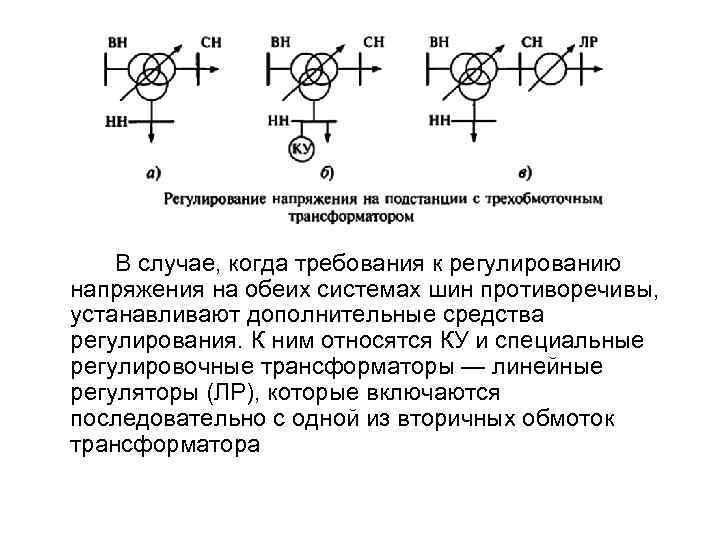

Виды РПН

Существует несколько видов регулировки под напряжением, среди которых выделяется:

1. РПН с токоограничительными реакторами. Это анцапфа трансформатора старого образца, которая предполагает наличие двух контакторов и реактора. При проведении операции два контакта замыкаются накоротко до перехода на другое положение. Для ограничения негативного воздействия используется реактор.
2. РПН с ограничительными резисторами. Применяется на новых трансформаторных подстанциях. В методе задействован триггерный контактор, что предполагает изменение количества витков через пружину. Это сокращает время трансформирования уровня напряжения и негативный эффект для оборудования.

Как сделать самостоятельно

Итак, как сделать трансформатор самому? Зная, принцип работы установки и его конструктивные особенности, можно собрать своими руками простейший аппарат. Для этого вам понадобится любое металлическое кольцо, на котором надо накрутить два участка обмотки

Самое важно – обмотки не должны касаться друг друга, а место их намотки не зависит конкретно от их расположения. То есть, они могут быть размещена напротив друг друга или рядом

Важно – даже небольшое расстояние между ними.

Внимание! Трансформатор работает только от сети переменного тока. Так что не стоит подключать к вашему устройству батарейку или аккумулятор, где присутствует ток постоянный

Работать от этих источников электроэнергии он не будет.

Как уже было сказано выше, количество витков в обмотках определяет, какой прибор вы собираете – понижающий или повышающий. К примеру, если вы на первичной обмотке соберете 1200 витков, а на вторичной всего лишь 10, то на выходе вы получите напряжение 2 вольта. Конечно, при подключении первичной катушки к напряжению 220-240 вольт. Если фазировка трансформатора будет заменена, то есть, провести подсоединение 220 вольт к вторичной обмотке, то на выходе первичной получится ток напряжением 2000 вольт

То есть, к назначению трансформатора надо подходить осторожно, учитывая тот самый коэффициент трансформации

Как правильно подключить

Что касается монтажа трансформатора, особенно его понижающего типа в быту дома, то необходимо знать некоторые нюансы проводимого процесса.

Во-первых, это касается самого устройства. При монтаже трансформатора иногда появляется необходимость подключения не одного потребителя, а сразу нескольких

Поэтому обращайте внимание на количество выходных клемм. Конечно, необходимо знать, что суммарная потребляемая мощность потребителей не должна быть больше мощности самого трансформаторного устройства

Во всяком случае, специалисты рекомендуют, чтобы второй показатель был всегда больше первого на 15-20%.
Во-вторых, подключение трансформатора производится электрической проводкой. Так вот ее длина и до прибора, и после не должна быть очень большой. К примеру, понижающий аппарат для светодиодного освещения предполагает наличие проводки от него до светильников не больше двух метров. Это позволит избежать больших потерь мощности.

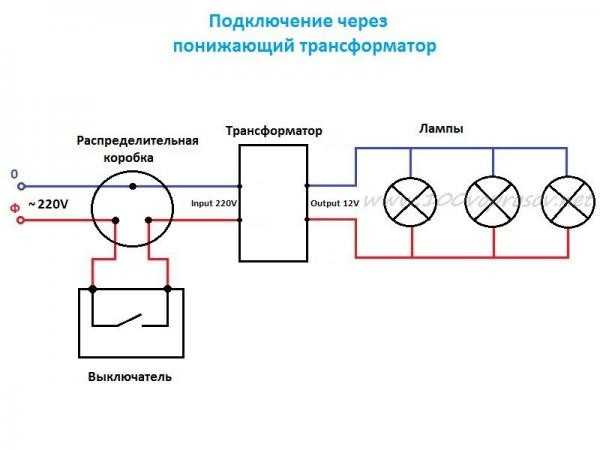

Схема подключения понижающего трансформатора

Трансформатор напряжения

Трансформатор напряжения можно отнести больше к электротехнике, чем к электронике. Самый обыкновенный однофазный трансформатор напряжения выглядит вот так.

Если откинуть верхнюю защиту трансформатора, то мы можем четко увидеть, то он состоит из какого-то железного каркаса, который собран из металлических пластин, а также из двух катушек, которые намотаны на этот железный каркас. Здесь мы видим, что из одной катушки выходит два черных провода

а с другой катушки два красных провода

Эти обе катушки одеваются на сердечник трансформатора. То есть в результате мы получаем что-то типа этого

Ничего сложного, правда ведь?

Но дальше самое интересное. Если подать на одну из этих катушек переменное напряжение, то в другой катушке тоже появляется переменное напряжение. Но как же так возможно? Ведь эти обмотки абсолютно не касаются друг друга и они изолированы друг от друга. Во чудеса! Все дело, в так называемой электромагнитной индукции.

Если объяснить простым языком, то когда на первичную обмотку подают переменное напряжение, то в сердечнике возникнет переменное магнитное поле с такой же частой. Вторая катушка улавливает это переменное магнитное поле и уже выдает переменное напряжение на своих концах.

Что такое трансформатор

Трансформатор – это электромагнитный аппарат, предназначенный для преобразования переменного тока одного напряжения в переменный ток другого напряжения при той же частоте. Действие трансформатора основано на использовании явления электромагнитной индукции.

Переменный электрический ток (ток, который изменяется по величине и по направлению) наводит в первичной катушке переменное магнитное поле. Это переменное магнитное поле, наводит переменное напряжение во вторичной обмотке. Величина напряжения ЭДС зависит от числа витков в катушке и от скорости изменения магнитного поля.

Отношение числа витков первичной и вторичной обмоток определяет коэффициент трансформации: k = w1 / w2; где:

• w1 — число витков в первичной обмотке;
• w2 — число витков во вторичной обмотке.

Если число витков в первичной обмотке больше чем во вторичной — это понижающий трансформатор.

Если число витков в первичной обмотке меньше, чем во вторичной — это повышающий трансформатор.

Один и тот же трансформатор может быть как понижающим, так и повышающим, в зависимости от того на какую обмотку подается переменное напряжение.

Трансформаторы без сердечника или с сердечником из высокочастотного феррита или альсифера — это высокочастотные трансформаторы ( частота выше 100 килогерц). Трансформаторы с ферромагнитным сердечником (сталь, пермаллой, феррит) – это низкочастотные трансформаторы (частота ниже 100 килогерц)

Высокочастотные трансформаторы используются в устройствах техники электросвязи, радиосвязи и др. Низкочастотные трансформаторы используются в усилительной технике звуковых частот, в телефонной связи. Особое место трансформаторы со стальным (набор из стальных листов) сердечником занимают в электротехнике. Развитие электроэнергетики напрямую зависит от мощных, силовых трансформаторов. Мощности силовых трансформаторов имеют величины от нескольких ватт до сотен тысяч киловатт и выше. Классификация типов трансформаторов представлена в таблице ниже.

Таблица характеристик трансформаторов по их основным типам.

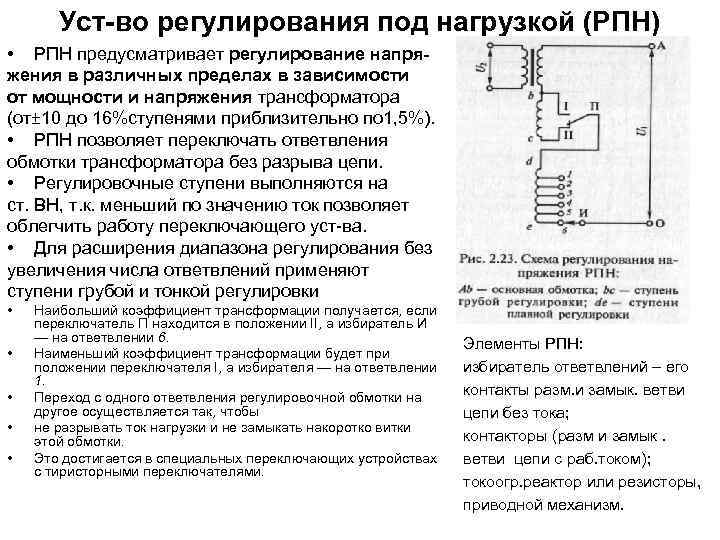

Устройство РПН: принцип работы

Как отмечалось выше, регулировка анцапфы трансформатора может выполнять через РПН. Особый тип переключений предполагает постоянную корректировку напряжения в зависимости от времени суток и нагрузки. Регулирование осуществляется в пределах от +/- 10 до 16%. В некоторых случаях устанавливается полностью автоматических механизм, который поддерживает нужный режим работ самостоятельно. Прочие варианты зависят от оперативного управления из диспетчерского пункта или ОПУ.

Что касается принципа работы, то он выполнен следующим образом:

1. Имеется анцапфа, которая путем выкручивания пружины меняет число обмоток. При обычных условиях 33 оборота предполагает изменение количества витков на 1 единицу. Мера регулирования во многом определяется отстройкой шага.
2. Для автоматизации процесса подключается механический мотор, который отстроен для выполнения ровно одной операции. Из ОПУ подается сигнал на электродвигатель, после чего происходит регулирование.
3. Для более быстрого реагирования необходимо задействовать телемеханику, которая обеспечивает процесс из диспетчерского пункта.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Трансформаторы получили широкое распространение, как в промышленности, так и в быту. Одной из основных областей их промышленного применения является передача электроэнергии на дальние расстояния и ее перераспределение.

Не менее известны сварочные (электротермические) трансформаторы. Как видно из названия, данный тип устройств применяется в электросварке и для подачи питания на электротермические установки. Также достаточно широкой областью применения трансформаторов является обеспечение электропитания различного оборудования.

В зависимости от назначения трансформаторы делят на:

Являются наиболее распространенным типом промышленного трансформатора. Применяются для повышения и понижения напряжения. Используется в линиях электропередач. По пути от электрогенерирующих мощностей до потребителя электроэнергия может несколько раз проходить через повышающие силовые трансформаторы, в зависимости от удалённости конкретного потребителя.

Перед подачей непосредственно на приборы потребления (станки, бытовые и осветительные приборы) электроэнергия претерпевает обратные преобразования, проходя через силовые понижающие трансформаторы.

Тока.

Выносные измерительные трансформаторы тока используются для обеспечения работоспособности цепей учета электроэнергии защиты энергетических линий и силовых автотрансформаторов. Они имеют различные размеры и эксплуатационные показатели. Могут размещаться в корпусах небольших приборов или являться отдельными, габаритными устройствами.

В зависимости от выполняемых функций различают следующие виды:

• измерительные — подающее ток на приборы измерения и контроля;
• защитные — подключаемые к защитным цепям;
• промежуточные — используется для повторного преобразования.

Напряжения.

Они применяются для преобразования напряжения до нужных величин. Кроме того, такие устройства используются в цепях гальванической развязки и электро- радио- измерениях.

2012-2024 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Особенности приведенного трансформатора

Для начала необходимо выяснить, что же такое приведенный трансформатор. Приведенная модель представляет собой устройство, оказывающее на цепь такое же воздействие, как и стандартный трансформатор, но при этом его показатель трансформации равен 1. В обычном изделии характеристики первичной обмотки существенно различаются в сравнении с вторичной. Максимальное отличие заметно при высоких показателях трансформации, что усложняет расчет и создание векторных диаграмм.

Электрические векторные величины обмотки первичного типа имеют другую длину, нежели аналогичные векторы обмотки вторичного типа. С данной проблемой можно справится, если основные параметры привести к одному количеству витков, к примеру, W1. Для этого пересчитываются показатели вторичной обмотки с учетом W1. Удается получить устройство эквивалентного вида, где k=W1/W2=1, он имеет ряд отличительных особенностей от стандартной (реальной) модели, где k=W1/W2.

Приведение характеристик не отражается на процессе функционирования трансформатора, фаза и мощность обмотки вторичного типа идентичны реальному трансформатору. К примеру, мощность реального устройства S2=Е2 I2 равна показателю мощности вторичной обмотки приведенного изделия. Вот, чем отличается приведенный трансформатор от неприведенного.

Область применения

У тороидальных трансформаторов есть многочисленные области применения, и среди них мы можем подчеркнуть, как наиболее распространенные следующие:

1. Бытовая электроника.
2. Медицинская электроника.
3. Конвертеры.
4. Системы электропитания.
5. Аудиосистемы.
6. Системы безопасности.
7. Телекоммуникации.
8. Низковольтное освещение.

Сегодня тороидальные трансформаторы применяют в различных сферах промышленности, и наиболее часто тороидальные трансформаторы устанавливают в источники бесперебойного питания, в стабилизаторы напряжения, применяют для питания осветительной техники и радиотехники, часто тороидальные трансформаторы можно увидеть в медицинском и диагностическом оборудовании, в сварочном оборудовании.

Для чего нужна модель идеального прибора?

Идеальный трансформатор часто используется при расчетах реальных конструкций. Он применяется в качестве эквивалента реального устройства в схемах для расчетов и в задачах по построению электрических цепей. (Пример построения схемы см. на рис. 4)

Рис. 4. Пример синтеза схемы

На практике часто приходится делать расчеты однофазных трансформаторов, вычислять параметры тороидальных сердечников, чтобы обеспечить требую мощность тороидальных устройств. От величины однофазной нагрузки зависит то, какую электрическую изоляцию необходимо применить для силовых разделительных моделей.

От режима нагрузки зависит выбор типа охлаждения обмоток конструкций, чтобы обеспечить надежность трансформатора.

Дело в том, что сделать точный расчет реального устройства очень трудно, так как его параметры зависят от переменных магнитных составляющих, в том числе и тех, которые выходят за пределы сердечника. Вихревые токи Фуко создают дополнительные сопротивления нагрузки.

Очень сложно поддается расчету разделительный трансформатор, так как его обмотки налагаются друг на друга, создавая запутанные вихревые токи. Проследить за сдвигом фаз, происходящих в этих переменных токах, почти невозможно.

Задачу упрощает модель идеального прибора. Применяя уравнение для этого мнимого устройства легко вычислить все его параметры. Они не сильно отличаются от параметров соответствующего типа реального аппарата. Относительная погрешность не превышает нескольких процентов, поэтому ею можно пренебречь.

Производя расчеты в различных рабочих режимах реального аппарата, можно с высокой точностью определить величины номинальных нагрузок, пользуясь уравнением для мнимого трансформатора.

Режимы работы трансформатора

Режим холостого хода

Данный режим характеризуется разомкнутой вторичной цепью трансформатора, вследствие чего ток в ней не течёт. По первичной обмотке протекает ток холостого хода, главной составляющей которого является реактивный ток намагничивания. С помощью опыта холостого хода можно определить КПД трансформатора, коэффициент трансформации, а также потери в сердечнике (т.н. «потери в стали»).

Режим нагрузки

Этот режим характеризуется работой трансформатора с подключенными источником в первичной и нагрузкой во вторичной цепи трансформатора. В вторичной обмотке протекает ток нагрузки, а в первичной — ток, который можно представить как сумму тока нагрузки (пересчитанного из соотношения числа витков обмоток и вторичного тока) и ток холостого хода. Данный режим является основным рабочим для трансформатора.

Режим короткого замыкания

Этот режим получается в результате замыкания вторичной цепи накоротко. Это разновидность режима нагрузки, при котором сопротивление вторичной обмотки является единственной нагрузкой. С помощью опыта короткого замыкания можно определить потери на нагрев обмоток в цепи трансформатора («потери в меди»). Это явление учитывается в схеме замещения реального трансформатора при помощи активного сопротивления.

Режим холостого хода

При равенстве вторичного тока нулю (режим холостого хода), ЭДС индукции в первичной обмотке практически полностью компенсирует напряжение источника питания, поэтому ток, протекающий через первичную обмотку, равен переменному току намагничивания, нагрузочные токи отсутствуют. Для трансформатора с сердечником из магнитомягкого материала (ферромагнитного материала, трансформаторной стали) ток холостого хода характеризует величину потерь в сердечнике (на вихревые токи и на гистерезис) и реактивную мощность перемагничивания магнитопровода. Мощность потерь можно вычислить, умножив активную составляющую тока холостого хода на напряжение, подаваемое на трансформатор.

Для трансформатора без ферромагнитного сердечника потери на перемагничивание отсутствуют, а ток холостого хода определяется сопротивлением индуктивности первичной обмотки, которое пропорционально частоте переменного тока и величине индуктивности.

Напряжение на вторичной обмотке в первом приближении определяется законом Фарадея.

Режим короткого замыкания

В режиме короткого замыкания, на первичную обмотку трансформатора подаётся переменное напряжение небольшой величины, выводы вторичной обмотки соединяют накоротко. Величину напряжения на входе устанавливают такую, чтобы ток короткого замыкания равнялся номинальному (расчётному) току трансформатора. В таких условиях величина напряжения короткого замыкания характеризует потери в обмотках трансформатора, потери на омическом сопротивлении. Мощность потерь можно вычислить, умножив напряжение короткого замыкания на ток короткого замыкания.

Данный режим широко используется в измерительных трансформаторах тока.

Режим нагрузки

При подключении нагрузки к вторичной обмотке во вторичной цепи возникает ток нагрузки, создающий магнитный поток в магнитопроводе, направленный противоположно магнитному потоку, создаваемому первичной обмоткой. В результате в первичной цепи нарушается равенство ЭДС индукции и ЭДС источника питания, что приводит к увеличению тока в первичной обмотке до тех пор, пока магнитный поток не достигнет практически прежнего значения.

Мгновенный магнитный поток в магнитопроводе трансформатора определяется интегралом по времени от мгновенного значения ЭДС в первичной обмотке и в случае синусоидального напряжения сдвинут по фазе на 90° по отношению к ЭДС. Наведённая во вторичных обмотках ЭДС пропорциональна первой производной от магнитного потока и для любой формы тока совпадает по фазе и форме с ЭДС в первичной обмотке.

Методика расчета мощностей трансформатора

При расчете силового трансформатора питающей подстанции учитывается среднесуточная нагрузка и длительность периода максимальной потребления. При этом должно учитываться соотношение:

Режим пикового потребления также должен учитывать время воздействия, поскольку при кратковременных всплесках (до 1 часа), устройство будет работать в недогруженном режиме, что экономически не выгодно.

В таких случаях нужно брать в расчет перегрузочную способность конструкции, которая зависит от конструктивных особенностей, температуры окружающего воздуха и условий охлаждения. Это диктуется условиями допустимого нагрева составляющих элементов (обмоток, коммутирующих цепей).

Понятие коэффициента загрузки определяет отношение среднесуточного и максимального потребления электрической энергии. Коэффициент загрузки всегда меньше единицы. Его величина связана с требованиями к надежности электроснабжения. Чем меньше требуемая надежность, тем больше коэффициент может приближаться к единице.
